INTEGRA 64 là gì và dùng được với thiết bị nào?
INTEGRA 64 là bảng báo động trung tâm chuyên nghiệp của Satel, thiết kế cho hệ thống an ninh quy mô trung bình đến lớn: văn phòng, tòa nhà thương mại, khách sạn và công trình công nghiệp. Nó hỗ trợ tối đa 64 zone có dây, 32 partition, 192 user và event log 5.887 sự kiện, đạt chuẩn EN 50131 Grade 2. Khác với dòng VERSA (residential/SMB, Grade 2 đơn giản hơn), INTEGRA 64 thuộc phân khúc professional với kiến trúc bus kép, module mở rộng phong phú và khả năng tích hợp KNX thông qua INT-KNX-2.
Sản phẩm phù hợp nhất cho dự án cần quản lý nhiều khu vực độc lập, yêu cầu audit trail đầy đủ, và tích hợp với hệ thống tự động hóa tòa nhà BMS/KNX.

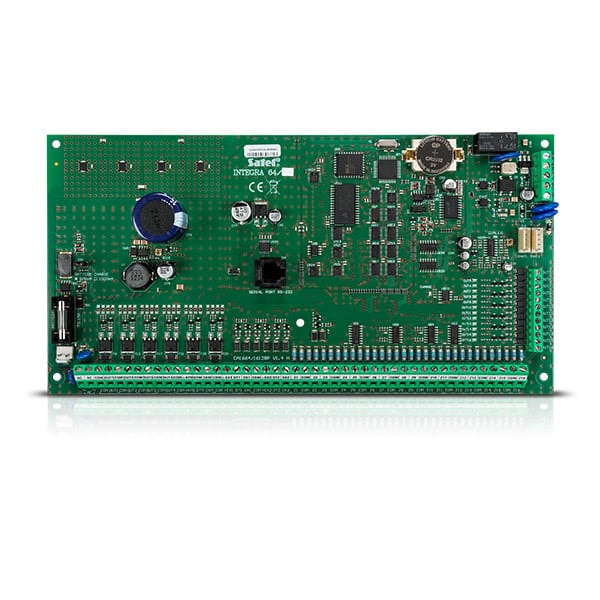

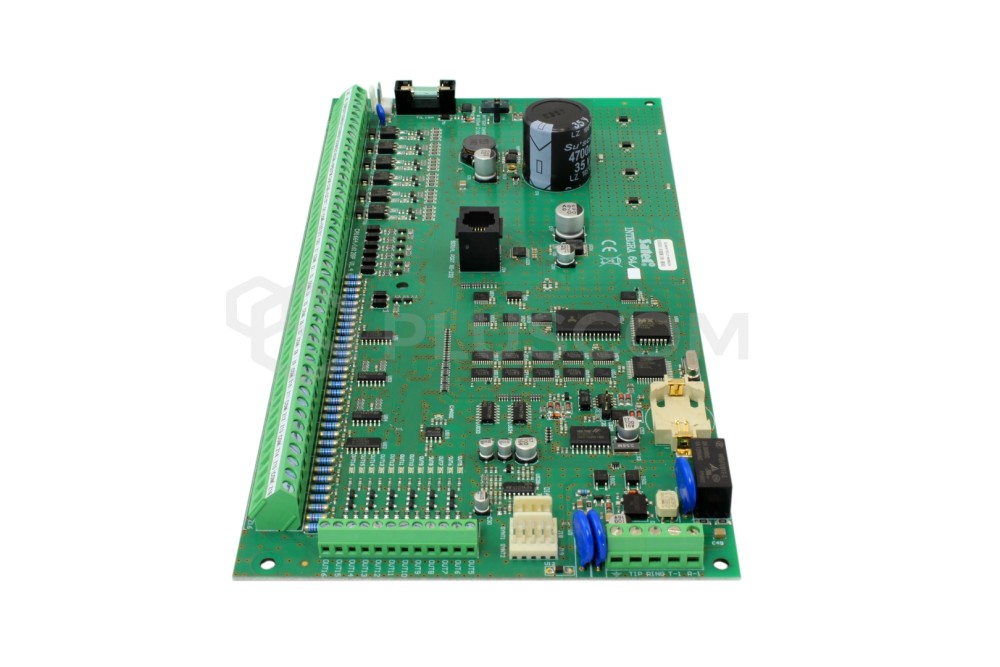

INTEGRA 64 là mainboard trung tâm dòng professional của Satel, tích hợp sẵn 16 zone có dây onboard, PSU 2A/12VDC và telephone communicator. Board hỗ trợ tối đa 64 zone qua 2 expander bus độc lập, mỗi bus chứa tối đa 32 module — kiến trúc này cho phép mở rộng tuyến tính mà không ảnh hưởng bus còn lại.
Thông số kĩ thuật
| Terminal | Chức năng |
|---|---|
| AC | Ngõ vào nguồn AC (18 V AC) |
| COM | Common ground (mass chung) |
| OUT1…OUT4 | Ngõ ra lập trình được, high-current (nếu không dùng, nối điện trở 2,2 kΩ giữa output và COM) |
| +KPD | Ngõ ra nguồn dành riêng cho thiết bị trên keypad bus (13,6…13,8 V DC) |
| DTM | Keypad bus đường data |
| CKM | Keypad bus đường clock |
| +EX1 / +EX2 | Ngõ ra nguồn dành riêng cho thiết bị trên expander bus (13,6…13,8 V DC) |
| DT1 / DT2 | Expander bus đường data |
| CK1 / CK2 | Expander bus đường clock |
| Z1…Z16 | Zone ngõ vào (có dây, trên mainboard) |
| OUT5…OUT12 | Ngõ ra lập trình được, low-current, loại OC |
| ⏚ | Terminal bảo vệ telephone communicator (chỉ nối vào đường bảo vệ, không nối nguồn) |
| TIP, RING | Ngõ vào đường điện thoại (từ nhà cung cấp dịch vụ) |
| T-1, R-1 | Ngõ ra đường điện thoại (đến máy nhánh nội bộ) |

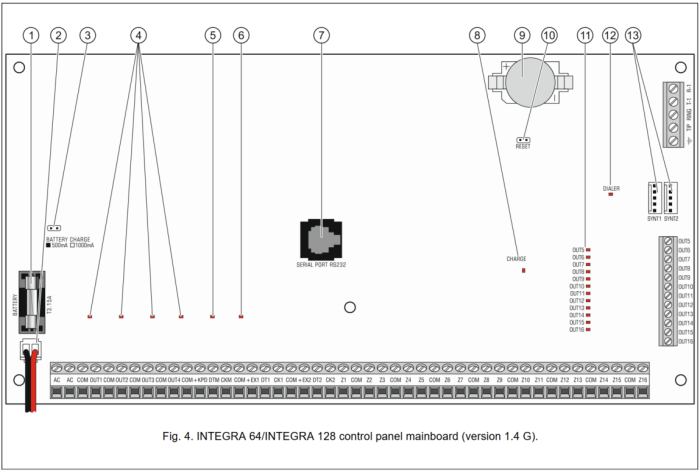

Các thành phần trên board
- Cầu chì mạch sạc pin bảo vệ mạch nạp ắc quy
- Cáp kết nối pin đỏ (+), đen (−); jumper thiết lập dòng sạc:
- Jumper ON: 500 mA (INTEGRA 64) / 800 mA (INTEGRA 128)
- Jumper OFF (không jumper): 1000 mA (INTEGRA 64) / 1600 mA (INTEGRA 128)
- LED chỉ thị ngõ ra high-current (OUT1–OUT4)
- LED chỉ thị ngõ ra low-current (OUT5–OUT12)
- LED trạng thái nguồn +KPD
- LED trạng thái nguồn +EX1 / +EX2
- LED CHARGE chỉ thị đang sạc pin
- LED DIALER chỉ thị trạng thái telephone communicator
- Cổng RS-232 (đầu cắm RJ) kết nối máy tính chạy DLOADX hoặc modem ngoài
- Pin lithium backup cho đồng hồ và bộ nhớ RAM; tháo pin sẽ mất cài đặt giờ và toàn bộ dữ liệu RAM. Lắp pin ngay trước khi khởi động lần đầu, không lắp sớm hơn. Kiểm tra trạng thái pin sau 5 năm vận hành.
- Chân RESET khởi động khẩn cấp control panel (xem EMERGENCY PROCEDURE trong tài liệu)
- Socket kết nối module thoại dành cho INT-VG, INT-AV, CA-64 SM hoặc SM-2
So với dòng VERSA và PERFECTA, INTEGRA 64 có thêm: 32 partition (VERSA chỉ 2), 192 user, event log 5.887 sự kiện, và hỗ trợ ABAX 2 qua ACU controller trên expander bus. INT-KNX-2 kết nối keypad bus với hệ thống KNX TP để tích hợp BMS.
Phần mềm lập trình là DLOADX (kết nối local qua USB-RS hoặc remote qua ETHM-1 Plus). GUARDX dùng cho trung tâm giám sát chuyên nghiệp. Panel đạt chuẩn EN 50131 Grade 2, firmware 1.21.
Thiết bị cần có để hệ thống hoạt động
INTEGRA 64 là bộ xử lý trung tâm chuyên nghiệp Grade 2. Tối thiểu cần một bàn phím LCD và ít nhất một detector. INTEGRA hỗ trợ hệ wireless ABAX 2 (868MHz) qua ACU controller, không hỗ trợ MICRA 433MHz.
Bàn phím và màn hình điều khiển

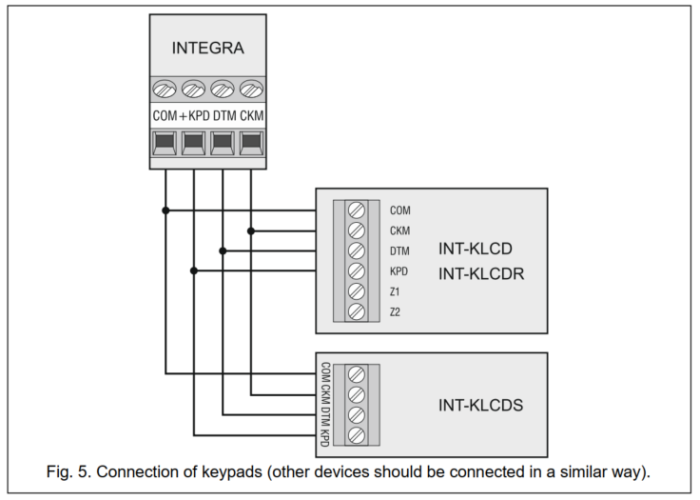

INTEGRA 64 cần ít nhất 1 keypad trên keypad bus để vận hành. INT-KLFR là bàn phím tiêu chuẩn dòng INTEGRA, tích hợp card reader Proximity nên phù hợp cho văn phòng và tòa nhà cần kiểm soát bằng thẻ. INT-TSI-WSW là màn hình cảm ứng phù hợp lắp tại reception hoặc vị trí đại diện thay cho bàn phím truyền thống.
| Thiết bị | Model | Kết nối | Ghi chú |
|---|---|---|---|
| INT-KLFR | LCD + card reader | Có dây (keypad bus) | Khuyến nghị cho INTEGRA |
| INT-TSI-WSW | Touchscreen | Có dây (keypad bus) |
Chuông còi báo động

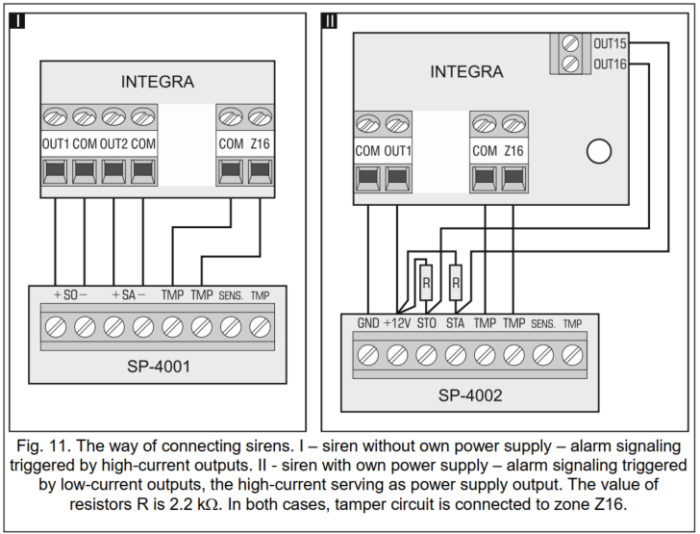

Output trên INTEGRA 64 kích hoạt còi có dây qua relay hoặc open-collector. SP-4001 R và SPL-2030 R phù hợp ngoài trời Grade 2, SPW-210 R cho trong nhà. ASP-105 R là còi không dây ABAX 2, cần ACU controller lắp trên expander bus và phù hợp khi không tiện kéo cáp đến vị trí còi.
| Thiết bị | Model | Loại |
|---|---|---|
| SP-4001 R | Còi ngoài trời | Có dây |
| SPW-210 R | Còi trong nhà | Có dây |
| SPL-2030 R | Còi ngoài trời | Có dây |
| ASP-105 R | Còi ngoài trời | Không dây ABAX 2 |
Bộ mở rộng zone và output
INTEGRA 64 có 16 zone onboard và 2 expander bus độc lập, mỗi bus chứa tối đa 32 module. INT-E thêm 8 zone mỗi module, INT-O và INT-ORS thêm output relay. Với công trình nhiều tầng, nên phân bổ 2 expander bus theo tầng hoặc khu vực để đơn giản hóa cabling và debug.
| Module | Chức năng |
|---|---|
| INT-E | +8 zone có dây mỗi module, kết nối expander bus |
| INT-O | +8 output |
| INT-ORS | +8 output relay, lắp thanh DIN |
Bộ điều khiển không dây ABAX 2 (868MHz)
INTEGRA 64 hỗ trợ ABAX 2 (868MHz) qua ACU controller lắp trên expander bus. ACU-220 và ACU-280 cho dự án mới hoàn toàn dùng thiết bị ABAX 2. ACU-120 và ACU-270 phù hợp khi dự án có thiết bị ABAX thế hệ cũ cần tái sử dụng. Mỗi INTEGRA 64 hỗ trợ tối đa 1 ACU controller.
| Module | Ghi chú |
|---|---|
| ACU-220 | ABAX 2, tối đa 30 thiết bị, hỗ trợ keypad không dây |
| ACU-280 | ABAX 2, phiên bản mới ACU-220 |
| ACU-120 | ABAX + ABAX 2, hỗ trợ thiết bị thế hệ cũ |
| ACU-270 | ABAX + ABAX 2, phiên bản mới ACU-120 |
Cảm biến an ninh có dây
Zone trên INTEGRA 64 hỗ trợ NC, NO, Single EOL, Double EOL và các wiring type nâng cao. SLIM-PIR-LUNA và SLIM-DUAL-LUNA phù hợp văn phòng và phòng họp. AQUA Ring (PIR 360 độ gắn trần) phù hợp sảnh lớn và không gian mở. OPAL (PIR+MW) dùng cho ngoài trời hoặc parking.
| Cảm biến | Model | Loại |
|---|---|---|
| SLIM-PIR-LUNA | PIR trong nhà | Chuyển động |
| SLIM-DUAL-LUNA | PIR + MW trong nhà | Chuyển động kép |
| GRAPHITE | PIR | Chuyển động |
| IVORY | PIR gương quang học | Chuyển động |
| OPAL | PIR + MW ngoài trời | Ngoại vi |
| AQUA Ring | PIR 360° gắn trần | Hành lang, sảnh |
| AGATE | Rèm hồng ngoại | Cửa sổ |
| INDIGO | Vỡ kính | Cửa kính |
| S-4 | Từ tính cửa | Cửa, cổng |
| VD-1 | Rung | Tường, két sắt |
Cảm biến không dây ABAX 2 (868MHz, cần ACU)
Detector ABAX 2 đánh số zone riêng trên INTEGRA 64, không trùng zone có dây. AXD-200 đa năng phù hợp lắp tại các điểm khó kéo cáp như trên cao hoặc qua vách kính. AMD-100 cho cửa phụ và cổng. AOCD-250 ngoài trời phù hợp hàng rào và khu vực ngoại vi.
| Cảm biến | Model | Loại |
|---|---|---|
| AXD-200 | Đa chức năng | Chuyển động + cửa |
| AMD-100 | Cửa ABAX 2 | Cửa, cổng |
| AOCD-260 | Rèm không dây | Cửa sổ |
| AOCD-250 | Rèm ngoài trời | Ngoại vi |
Cảm biến miễn nhiễm thú nuôi (Pet immune)
Pet immune phù hợp không gian văn phòng có giữ thú nuôi hoặc nhà ở cao cấp. SLIM-PIR-LUNA-PET và SLIM-DUAL-LUNA-PET là phiên bản pet immune dòng LUNA, hình dạng giống bản thường. SLIM-DUAL-PET là lựa chọn nếu cần ngưỡng miễn nhiễm khác.
| Cảm biến | Model | Kết nối |
|---|---|---|
| SLIM-PIR-LUNA-PET | PIR pet immune | Có dây |
| SLIM-DUAL-LUNA-PET | PIR + MW pet immune | Có dây |
| SLIM-DUAL-PET | PIR + MW pet immune | Có dây |
Module giao tiếp và tích hợp
INTEGRA 64 báo cáo sự kiện qua telephone communicator tích hợp. ETHM-1 Plus bổ sung Ethernet để lập trình remote qua DLOADX và vận hành GUARDX cho trung tâm giám sát. INT-GSM là kênh LTE/GPRS dự phòng khi mất Ethernet. INT-KNX-2 kết nối keypad bus của INTEGRA với bus KNX TP, cho phép hệ thống tòa nhà BMS phản ứng theo trạng thái báo động và ngược lại.
| Module | Chức năng |
|---|---|
| ETHM-1 Plus | Ethernet, lập trình remote, GUARDX qua IP |
| INT-GSM | Báo cáo GPRS/LTE/SMS |
| INT-VMG | Phát tin nhắn thoại khi có sự kiện |
| INT-KNX-2 | Tích hợp hệ thống KNX smarthome/BMS |
Công cụ lập trình và nguồn điện
USB-RS cần có để lập trình local lần đầu qua DLOADX. Sau khi cài ETHM-1 Plus, lập trình remote qua IP không cần USB-RS nữa. TR 40 VA cấp nguồn 18VAC. APS-412 bổ sung nguồn phụ khi bus dài, APS-15 dùng cho nhánh bus phụ hoặc khu vực riêng.
| Thiết bị | Ghi chú |
|---|---|
| USB-RS | Kết nối laptop chạy DLOADX |
| TR 40 VA | Transformer nguồn 18 VAC |
| APS-412 | Nguồn dự phòng phụ cho bus dài |
| APS-15 | Nguồn dự phòng 15W |
So sánh INTEGRA 64 với INTEGRA 64 PLUS và VERSA 15
Khi thiết kế hệ thống, lựa chọn đúng model ngay từ đầu tiết kiệm chi phí nâng cấp sau này. Bảng dưới đây tóm tắt điểm khác biệt then chốt:
| Tính năng | INTEGRA 64 | INTEGRA 64 PLUS | VERSA 15 |
|---|---|---|---|
| Zone tối đa | 64 | 64 | 15 |
| Partition | 32 | 32 | 2 |
| User | 192 | 192 | 15 |
| Event log | 5.887 | 5.887 | 255 |
| Grade EN 50131 | Grade 2 | Grade 3 | Grade 2 |
| INT-KNX-2 | Có (INT-KNX) | Có (INT-KNX-2 nâng cao) | Có |
| Firmware | 1.21 | 1.25 | Riêng |
| Phân khúc | Professional | Professional | Residential/SMB |
Điểm nổi bật của INTEGRA 64 so với VERSA 15: số zone nhiều hơn gấp 4 lần, partition nhiều hơn 8 lần, event log chi tiết hơn nhiều. INTEGRA 64 PLUS nâng cấp lên Grade 3 và firmware 1.25 với một số tính năng bổ sung. Nếu dự án cần Grade 3 hoặc hơn 64 zone, xem thêm INTEGRA 128 PLUS hoặc INTEGRA 256 PLUS.
Kiến trúc mở rộng zone và output

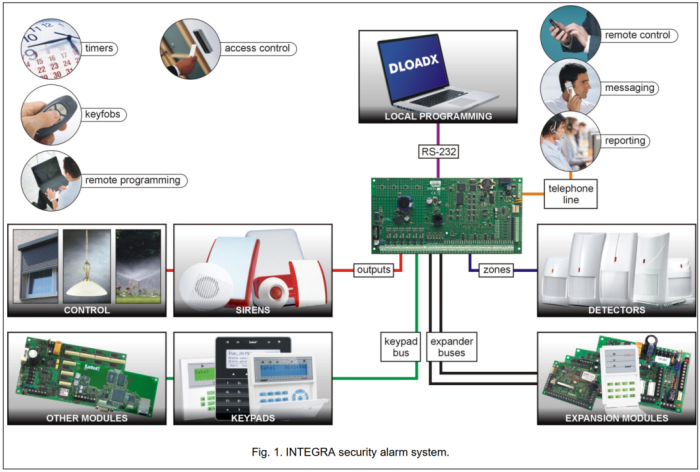

INTEGRA 64 được thiết kế để mở rộng linh hoạt từ 16 zone trên mainboard lên 64 zone thông qua expansion module. Kiến trúc bus kép là điểm mạnh cốt lõi, cho phép bố trí module theo từng tầng hoặc khu vực mà không làm tăng chiều dài cáp bus chính.
Expander bus: 2 bus song song
Mỗi expander bus kết nối tối đa 32 thiết bị, tổng cộng 64 thiết bị mở rộng cho toàn hệ thống. Các module phổ biến nhất:
- INT-E: thêm 8 zone có dây, địa chỉ độc lập trên bus
- INT-O: thêm 8 output có dây cho điều khiển relay
- INT-ORS: output mở rộng lắp thanh DIN, phù hợp tủ điện
- ACU-220 / ACU-280: controller ABAX 2 cho zone và thiết bị không dây
Keypad bus: 8 thiết bị
Keypad bus kết nối bàn phím, màn hình cảm ứng và một số module truyền thông. Các bàn phím tương thích với INTEGRA 64 bao gồm: INT-KLCD, INT-KLCDR, INT-KLCDS, INT-KLCDL, INT-KLFR, INT-TSG, INT-TSH, INT-TSI. Lưu ý: bàn phím dòng VERSA (VERSA-LCDM-WH, VERSA-LED-BL) không tương thích với INTEGRA do giao thức bus khác nhau.
Zone EOL và loại detector
INTEGRA 64 hỗ trợ cấu hình Single EOL và Double EOL cho detector NO/NC. Có hơn vài chục loại zone, bao gồm: INSTANT, DELAYED ENTRY, INTERIOR DELAYED, 24H, FIRE, TECHNICAL, VIBRATION, EXTERIOR. Loại zone 82 ARM/DISARM cho phép điều khiển nhóm partition qua zone vật lý, hữu ích khi tích hợp với hệ thống access control.
Kết nối INT-KNX-2 và tích hợp hệ sinh thái KNX smarthome
Đây là tính năng phân biệt INTEGRA 64 với các bảng báo động thông thường. Khi lắp INT-KNX-2 vào keypad bus của INTEGRA 64, bảng báo động kết nối trực tiếp với bus KNX TP, mở ra khả năng điều phối hai hệ thống an ninh và tự động hóa tòa nhà.
Luồng tích hợp thực tế
Trạng thái zone và partition của INTEGRA 64 trở thành datapoint trên KNX bus. Từ đó, thiết bị KNX có thể phản ứng theo logic cài đặt trong ETS:
- Khi zone ngoại vi arm: KNX tắt đèn toàn bộ tầng, hạ rèm cửa sổ, giảm HVAC về chế độ tiết kiệm
- Khi phát hiện alarm trên zone cụ thể: KNX bật đèn khu vực liên quan, ghi log vào BMS
- Khi button KNX (ví dụ công tắc hành lang) được nhấn: gửi lệnh arm/disarm đến partition INTEGRA tương ứng
Use case điển hình tại KNXStore
Tòa nhà văn phòng 5-10 tầng thường triển khai INTEGRA 64 song song với hệ thống KNX điều khiển chiếu sáng và HVAC. Thay vì vận hành hai hệ thống độc lập, INT-KNX-2 cho phép security event từ INTEGRA kích hoạt scenario trên KNX, giảm số lượng kịch bản phải lập trình thủ công và loại bỏ rủi ro phối hợp sai giữa hai hệ thống.
KNXStore phân phối cả Satel INTEGRA và thiết bị KNX, nên có thể tư vấn và cung cấp giải pháp tích hợp đầy đủ trong một nguồn.
Giám sát từ xa và báo cáo sự kiện
INTEGRA 64 hỗ trợ nhiều kênh truyền thông để báo về trung tâm giám sát (monitoring center) và người dùng. Cấu hình điển hình cho tòa nhà thương mại:
ETHM-1 Plus: Ethernet primary path
ETHM-1 Plus kết nối vào keypad bus, cho phép:
- Báo sự kiện về trung tâm giám sát qua TCP/UDP (Contact ID hoặc SIA)
- Lập trình từ xa qua DLOADX qua Ethernet, không cần modem hoặc đến công trình
- Kết nối phần mềm GUARDX trực tiếp qua LAN/WAN để giám sát real-time
- Người dùng ARM/DISARM qua ứng dụng INTEGRA Control trên smartphone
INT-GSM: GPRS/LTE backup
INT-GSM hoạt động như kênh dự phòng khi mất Ethernet, hoặc là kênh chính cho công trình không có mạng LAN. Module này kết nối vào RS-485 bus của ETHM-1 Plus để tiết kiệm địa chỉ trên keypad bus chính.
Event log và audit trail
5.887 sự kiện được lưu trong NVRAM bảo vệ mất điện, bao gồm timestamp chính xác, zone liên quan, user thực hiện và loại sự kiện. Có bộ nhớ riêng biệt cho sự kiện theo chuẩn EN 50131 Grade 2 (tách biệt với event log chung), đáp ứng yêu cầu audit cho dự án có chứng nhận bảo hiểm.
Báo cáo đến 2 trung tâm giám sát
INTEGRA 64 hỗ trợ báo đồng thời đến 2 monitoring station với 4 số điện thoại (2 chính + 2 dự phòng) và 9 identifier riêng biệt. Khi kênh chính thất bại, tự động chuyển sang kênh dự phòng theo thứ tự đã cấu hình.
Kinh nghiệm lắp đặt và commissioning
Phần này tổng hợp từ thực tế triển khai dự án INTEGRA 64 tại Việt Nam.
1. Tính toán tiêu thụ dòng trước khi thiết kế
Mainboard INTEGRA 64 có nguồn cấp cho expander qua power supply output (2 terminal). Mỗi expansion module, bàn phím và detector đều tiêu thụ dòng. Tổng dòng trên bus phải dưới ngưỡng tối đa của nguồn tích hợp và nguồn bổ sung nếu có. Lỗi hay gặp: lắp đủ số module nhưng không tính dòng, dẫn đến sụt áp gây mất kết nối ngẫu nhiên trên bus.
2. Địa chỉ thiết bị trên expander bus
Mỗi thiết bị trên expander bus có địa chỉ DIP switch riêng. Hai thiết bị cùng địa chỉ trên cùng bus sẽ gây conflict, bảng nhận diện sai. Quy trình: set địa chỉ DIP trước khi cấp điện, dùng DLOADX kiểm tra danh sách thiết bị sau khi cấp điện lần đầu.
3. Kết nối PC qua USB-RS
USB-RS là adapter cần thiết để kết nối laptop với cổng RS-232 (RJ) của INTEGRA 64 cho local programming bằng DLOADX. Không dùng USB-RS của hãng khác vì driver và giao thức có thể không tương thích hoàn toàn.
4. Cấu hình GRADE 2 mode
Nếu dự án cần chứng nhận EN 50131 Grade 2, cần kích hoạt GRADE 2 option trong DLOADX. Một số hành vi thay đổi khi bật Grade 2: LED chỉ thị alarm chỉ hiện sau khi nhập mã xác thực, LED nhấp nháy có nghĩa là có trouble hoặc zone bypass. Test đầy đủ tất cả scenario này trước khi bàn giao, vì người dùng quen với bảng không Grade 2 có thể nhầm lẫn khi LED không hiển thị ngay.
5. Đổi mã mặc định bắt buộc trước bàn giao
Mã service mặc định là 12345, mã admin object 1 là 1111. Đây là thông tin public trong tài liệu Satel. Đổi cả hai trước khi bàn giao, lưu mã service vào hệ thống quản lý nội bộ của công ty lắp đặt, không giao cho khách hàng trừ khi có quy trình kiểm soát rõ ràng.
Kết luận
INTEGRA 64 là lựa chọn chuẩn cho hệ thống an ninh tòa nhà thương mại cần cân bằng giữa quy mô (64 zone, 32 partition), độ tin cậy (Grade 2 EN 50131, event log 5.887 sự kiện) và khả năng tích hợp (KNX qua INT-KNX-2, Ethernet qua ETHM-1 Plus). So với dòng VERSA, INTEGRA 64 có kiến trúc bus kép mạnh hơn, hỗ trợ nhiều module mở rộng hơn và phù hợp với dự án có yêu cầu audit trail nghiêm ngặt.
Để nâng cấp lên Grade 3 hoặc cần tính năng firmware mới nhất, xem INTEGRA 64 PLUS. Khi dự án vượt 64 zone, bước tiếp theo là INTEGRA 128 PLUS.
KNXStore cung cấp đầy đủ INTEGRA 64, module mở rộng, thiết bị KNX và dịch vụ tư vấn tích hợp. Liên hệ đội kỹ thuật để được tư vấn cấu hình phù hợp với yêu cầu cụ thể của dự án.
