Bảng điều khiển thermostat KNX Kanonbus - KTEX8W-M

Kanonbus KTEX8W-M Thermostat KNX M Series Điều Khiển Máy Lạnh, Sàn Nhiệt Và Thông Gió Trên Một Panel

Trong dự án nhà ở cao cấp hoặc phòng khách sạn, một phòng ngủ tiêu chuẩn thường cần ba điểm điều khiển HVAC riêng biệt: một bộ điều khiển điều hòa, một công tắc hoặc điều chỉnh sàn nhiệt, và một nút bật thông gió. Ba thiết bị, ba vị trí lắp đặt, ba giao diện khác nhau. Với dự án dùng KNX, ba điểm này có thể gộp lại trên một panel duy nhất.

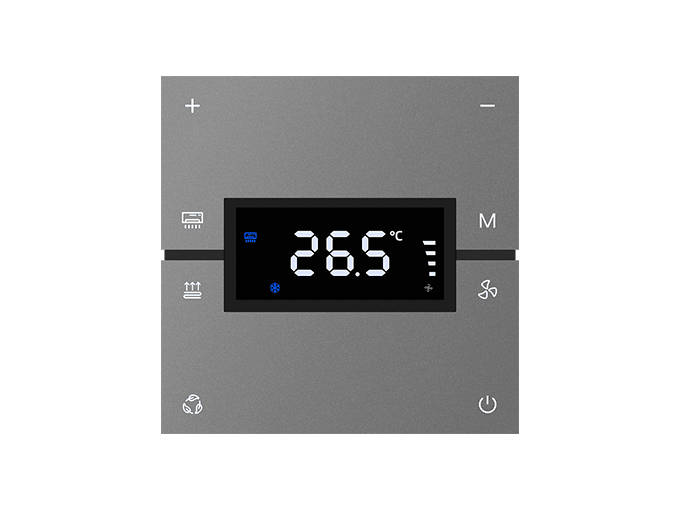

KTEX8W-M là thermostat KNX panel thuộc dòng M Series của Kanonbus. Vỏ kim loại, kích thước 86mm x 86mm, lắp âm tường hộp 86 tiêu chuẩn. Tám nút bấm bố trí quanh màn hình LCD trung tâm, mỗi nút được gán chức năng riêng cho một trong ba hệ thống HVAC. Một panel thay thế ba thiết bị điều khiển độc lập, giữ nguyên giao diện M Series đồng bộ với switch panel và socket cùng dòng.

KTEX8W-M Là Gì Thermostat KNX 3-in-1 Panel Kim Loại

KTEX8W-M là KNX thermostat panel, không phải remote rời hay controller box lắp tủ điện. Thiết bị gắn thẳng lên tường tại vị trí thường lắp công tắc hoặc điều khiển điều hòa, kết nối vào KNX bus, nhận nguồn phụ 24V DC, và giao tiếp với toàn bộ hệ thống HVAC qua group address ETS.

"3-in-1" ở đây có nghĩa cụ thể: từ một panel này, người dùng điều khiển được:

• Máy lạnh: bật/tắt, chuyển mode, điều chỉnh setpoint nhiệt độ, điều chỉnh tốc độ quạt
• Sàn nhiệt: bật/tắt, điều chỉnh setpoint nhiệt độ sàn
• Hệ thống thông gió (fresh air / ERV / HRV): bật/tắt, điều chỉnh tốc độ

Ba hệ thống hoạt động độc lập qua KNX, KTEX8W-M chỉ là giao diện người dùng. Actuator thực tế (relay, VAV, motor) nằm trong tủ điện, nhận lệnh từ group address KNX. Integrator lập trình ETS mapping từng nút KTEX8W-M đến group address tương ứng.

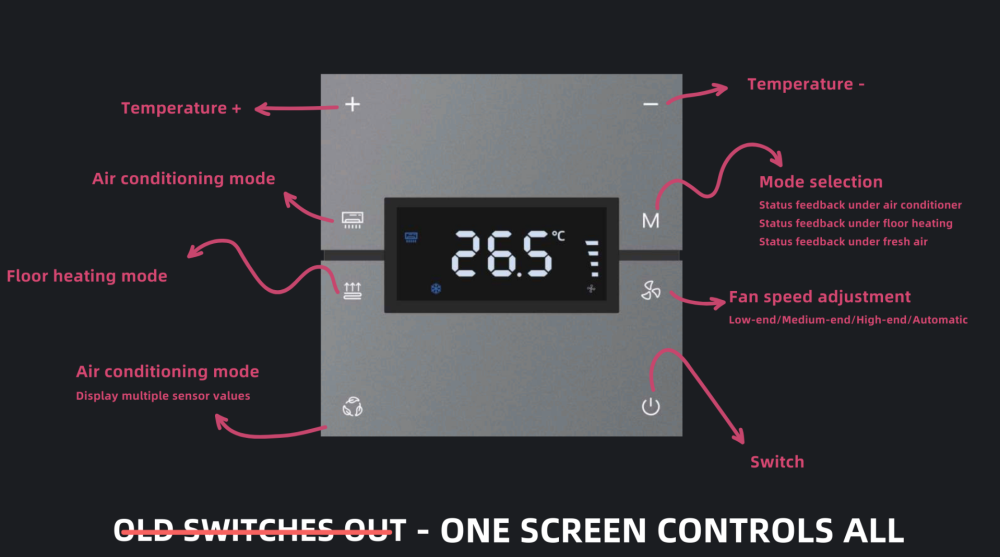

Layout 8 Nút Và Màn Hình LCD

KTEX8W-M có 8 nút bố trí quanh LCD, mỗi nút có LED indicator riêng (backlight cam):

Hàng trên:

• Nút [+]: tăng nhiệt độ setpoint
• [LCD display]: trung tâm, hiển thị trạng thái
• Nút [-]: giảm nhiệt độ setpoint
• Nút [M]: chuyển đổi giữa ba chế độ (AC / Floor heating / Fresh air) -- nút chọn hệ thống đang điều chỉnh

Hàng giữa:

• Nút AC mode (trái): chuyển đổi mode máy lạnh (cooling / heating / fan-only / auto / dry)
• Nút Fan speed (phải): chuyển đổi tốc độ quạt Low / Medium / High / Auto

Hàng dưới:

• Nút Floor heating: bật/tắt và điều chỉnh sàn nhiệt
• Nút Fresh air / Air quality: bật/tắt thông gió, hiển thị chất lượng không khí
• Nút Power: bật/tắt hệ thống HVAC đang được chọn qua nút M

Nút M là nút điều hướng trung tâm: nhấn để chọn hệ thống muốn điều chỉnh (AC, sàn nhiệt, hoặc thông gió), sau đó dùng nút + / - để thay đổi setpoint. LED indicator từng nút phản hồi trạng thái thực tế từ KNX, không chỉ hiển thị lệnh đã gửi.

LCD Display Nhiệt Độ Và Chỉ Số Môi Trường

Màn hình LCD là điểm tạo ra sự khác biệt so với switch panel thông thường. KTEX8W-M không chỉ nhận lệnh mà còn hiển thị thông tin:

Thông tin HVAC:

• Nhiệt độ đo được trong phòng (°C)
• Nhiệt độ setpoint hiện tại
• Icon chế độ máy lạnh (cooling, heating, fan, auto)
• Mức tốc độ quạt (Low / Med / High / Auto)
• Trạng thái sàn nhiệt (on/off, setpoint)
• Trạng thái thông gió (on/off)

Chỉ số môi trường:

• Nhiệt độ ngoài trời (external temperature, nếu có sensor KNX bên ngoài)
• Dew point (điểm sương -- quan trọng cho dự án có sàn nhiệt, tránh ngưng tụ)
• Humidity (độ ẩm tương đối)
• CO₂ (ppm -- chỉ thị chất lượng không khí)
• PM2.5 (µg/m³ -- hạt bụi mịn)
• TVOC (tổng hợp chất hữu cơ dễ bay hơi)

Với dự án có hệ thống thông gió tự động theo CO₂, KTEX8W-M vừa hiển thị giá trị CO₂ vừa cho phép người dùng xem lý do thông gió đang chạy. Đây là loại thông tin người dùng cuối thực sự cần, không phải chỉ là thông số kỹ thuật thêm vào.

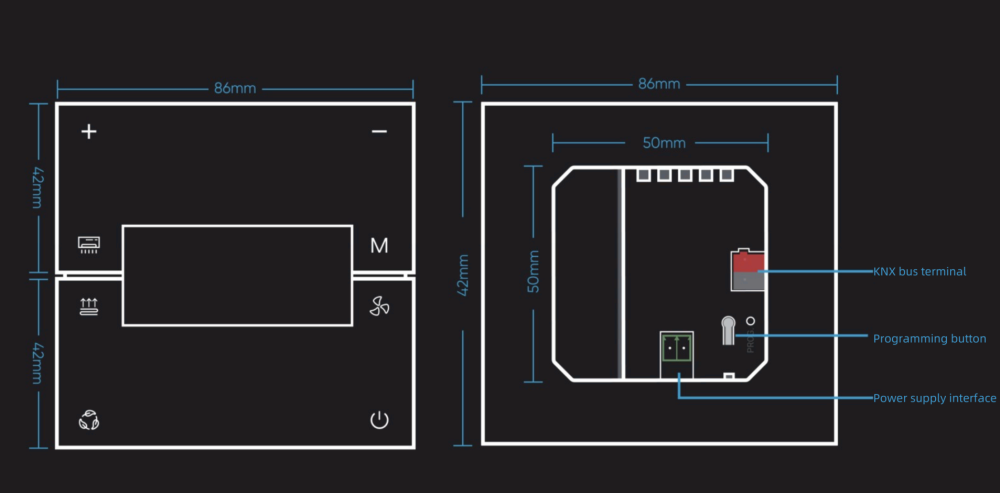

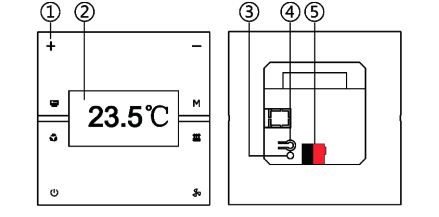

Sơ đồ chân và mô tả cổng kết nối

Điều Khiển Máy Lạnh Qua KNX

KTEX8W-M gửi lệnh điều khiển AC qua group address KNX, không kết nối trực tiếp vào cổng IR hay RS485 của điều hòa. Để điều hòa nhận được lệnh từ KNX, cần có gateway ở giữa (ví dụ KNX-AC gateway trong tủ điện). KTEX8W-M chỉ là giao diện người dùng, phần xử lý giao thức AC nằm ở gateway khác trong hệ thống.

Integrator lập trình ETS gán group address từ KTEX8W-M đến group address mà AC gateway đang lắng nghe. Khi người dùng nhấn nút thay đổi setpoint, KTEX8W-M gửi value KNX, gateway nhận và chuyển thành lệnh tương ứng gửi cho điều hòa.

Tương tự cho sàn nhiệt: KTEX8W-M gửi lệnh KNX, actuator sàn nhiệt (thermostat actuator hoặc relay KNX) nhận và thực thi. Với thông gió: KTEX8W-M gửi on/off và tốc độ, fresh air unit hoặc ERV có KNX interface nhận lệnh.

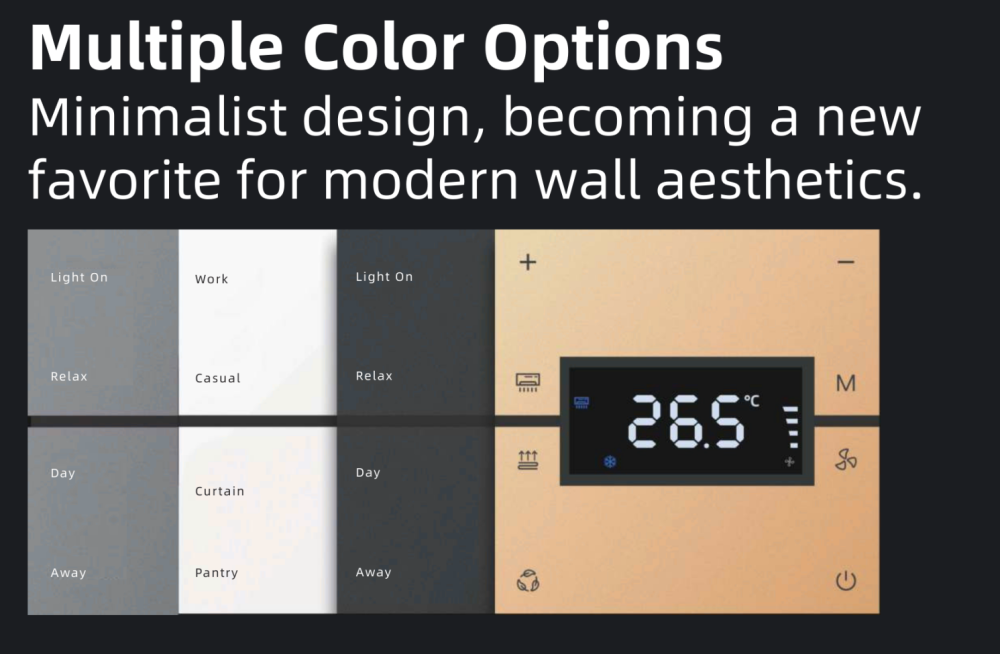

Vật Liệu Kim Loại Và M Series

KTEX8W-M cùng dòng vật liệu và form factor với KTE4TS-M / KTE8TS-M (switch panel M Series). Mặt panel kim loại với bốn màu tiêu chuẩn:

• Frost White (trắng sữa)
• Carbon Black (đen carbon)
• Cloud Grey (xám mây)
• Champagne Gold (vàng champagne)
• Custom color: theo yêu cầu dự án

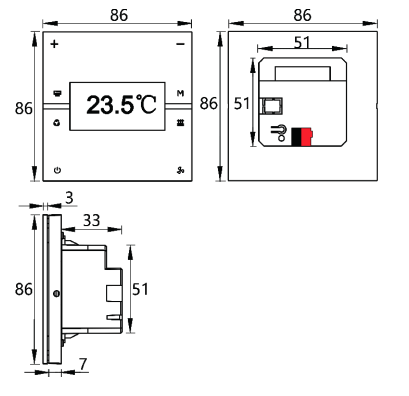

Kích thước 86mm x 86mm x 45mm, lắp âm tường hộp 86. Deepened box được khuyến nghị để đảm bảo không gian phía sau đủ cho dây bus + nguồn 24V.

Về design đồng bộ: trong một phòng ngủ khách sạn, KTEX8W-M (thermostat), KTE8TS-M (switch panel), và socket module M Series có thể lắp cạnh nhau trong cùng bảng điện với cùng màu mặt panel. Người dùng nhìn vào một dãy thiết bị thống nhất về vật liệu và màu sắc, không phải ba thiết bị từ ba hãng khác nhau.

Kết Luận

Kanonbus KTEX8W-M phù hợp với dự án cần gộp điều khiển AC, sàn nhiệt và thông gió lên một panel đơn lẻ lắp âm tường. Metal construction, LCD hiển thị sensor môi trường, và tương thích đồng bộ màu sắc với dòng M Series làm cho thiết bị phù hợp với không gian cao cấp -- villa, penthouse, phòng khách sạn -- nơi mà số lượng thiết bị trên tường ít hơn thường đồng nghĩa với thiết kế tốt hơn.

Lập trình qua ETS S mode, coupler built-in, không cần thêm module trong tủ điện. Tích hợp trực tiếp vào KNX network như bất kỳ thiết bị KNX tiêu chuẩn nào.
