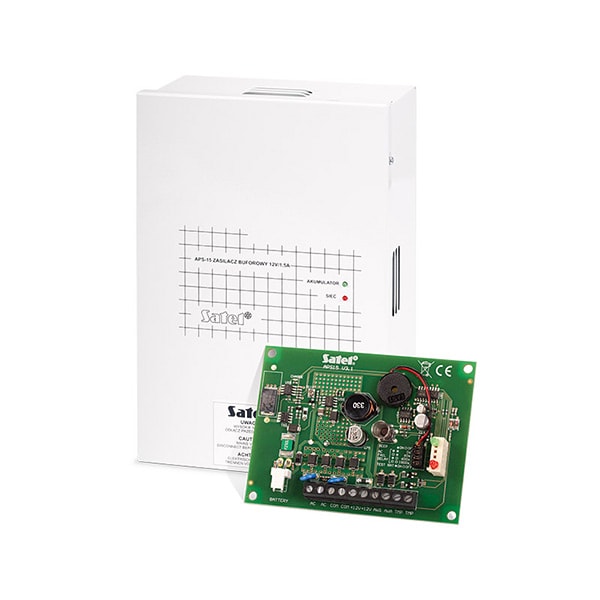

Satel APS-15 - Nguồn Cấp Điện Dự Phòng 12V DC 1.5A Cho Hệ Thống Báo Động
Một hệ thống báo động mất nguồn trong đêm là một hệ thống không còn bảo vệ gì. APS-15 giải quyết đúng bài toán này: cấp 12V DC ổn định cho toàn bộ thiết bị an ninh và tự động chuyển sang ắc quy khi mất điện lưới, không cần can thiệp thủ công. Với dòng ra 1.5A và enclosure tích hợp sẵn chỗ lắp pin 7Ah hoặc 9Ah, APS-15 phù hợp cho phần lớn hệ thống báo động quy mô nhỏ đến trung bình.
APS-15 Phù Hợp Cho Hệ Thống Quy Mô Nào?
Dòng ra 1.5A là thông số quyết định. Trước khi lắp APS-15, tổng dòng tiêu thụ của tất cả thiết bị kết nối (bảng điều khiển, detector, còi, module GSM) cộng với dòng sạc ắc quy (khoảng 500mA) phải không vượt quá 1.5A.
Ví dụ thực tế: một hệ thống dùng bảng PERFECTA 16 với 8 PIR detector, 1 còi sirene và 1 module INT-GSM thường tiêu thụ khoảng 0.8-1.0A. APS-15 đủ dư margin cho cấu hình này. Nếu hệ thống lớn hơn hoặc có nhiều expander, cần nâng lên APS-412 với dòng ra 4A.
Giám Sát Ắc Quy Hoạt Động Như Thế Nào?
APS-15 kiểm tra trạng thái pin tự động mỗi 4 phút khi tính năng TEST BAT được bật (jumper ON). Mỗi lần kiểm tra, LED đỏ bật sáng vài giây. Nếu điện áp pin xuống dưới 11V trong 3 lần kiểm tra liên tiếp (tức là kéo dài hơn 12 phút), hệ thống mới xác nhận báo lỗi - tránh false alarm do dao động ngắn.
Khi pin yếu được xác nhận: đầu ra AWA ngắt khỏi ground (OC active), LED xanh nhấp nháy, tùy chọn có tiếng beep. Khi điện áp pin giảm xuống 9.5V, APS-15 tự động cắt pin để bảo vệ khỏi over-discharge.
Lưu ý: nếu tắt TEST BAT (jumper OFF), đầu ra AWA và LED pin không còn báo lỗi pin nữa. Chỉ tắt tính năng này khi debug, không để OFF trong vận hành thực tế.
Cách Tính Tải Trước Khi Lắp APS-15
Load balance là bước bắt buộc trước khi cấp điện. Công thức đơn giản:
Tổng dòng tiêu thụ thiết bị + 500mA (sạc pin) <= 1.5A
Nếu tổng vượt 1.5A, APS-15 sẽ overload liên tục, làm nóng transformer và giảm tuổi thọ hệ thống. Satel khuyến nghị để dư ít nhất 10-15% margin so với rated current.
Lưu Ý Kỹ Thuật Khi Lắp Đặt
Delay báo mất lưới (AC FAIL DELAY): APS-15 có 4 mức delay trước khi kích hoạt đầu ra AWS: 0s, 60s, 600s, 1800s. Cấu hình bằng jumper trên board. Với hầu hết dự án dân dụng và văn phòng nhỏ, delay 60s là hợp lý - tránh false alarm do cúp điện nhấp nháy ngắn.
Kết nối transformer: APS-15 không tích hợp transformer - phải kết nối transformer ngoài (như TR 40 VA) vào terminal AC của board. Đảm bảo transformer cấp đúng 17-20V AC.
Tamper output: Terminal TMP (NC) nối vào zone của bảng báo động để phát hiện mở nắp tủ nguồn trái phép.
Lắp trong tủ OPU: Nếu tích hợp vào tủ OPU-3P hoặc OPU-4P của Satel, bỏ qua bước lắp enclosure riêng và mount board trực tiếp theo hướng dẫn của tủ.
Kết Luận
APS-15 là lựa chọn đơn giản và đáng tin cậy cho hệ thống báo động quy mô nhỏ cần nguồn dự phòng. Tính năng giám sát pin tự động, delay báo mất lưới cấu hình được, và tamper protection đủ đáp ứng yêu cầu triển khai cơ bản mà không cần thêm module phụ trợ.
Liên hệ team kỹ thuật KNXStore để được tư vấn chọn nguồn phù hợp với tải hệ thống của dự án.
