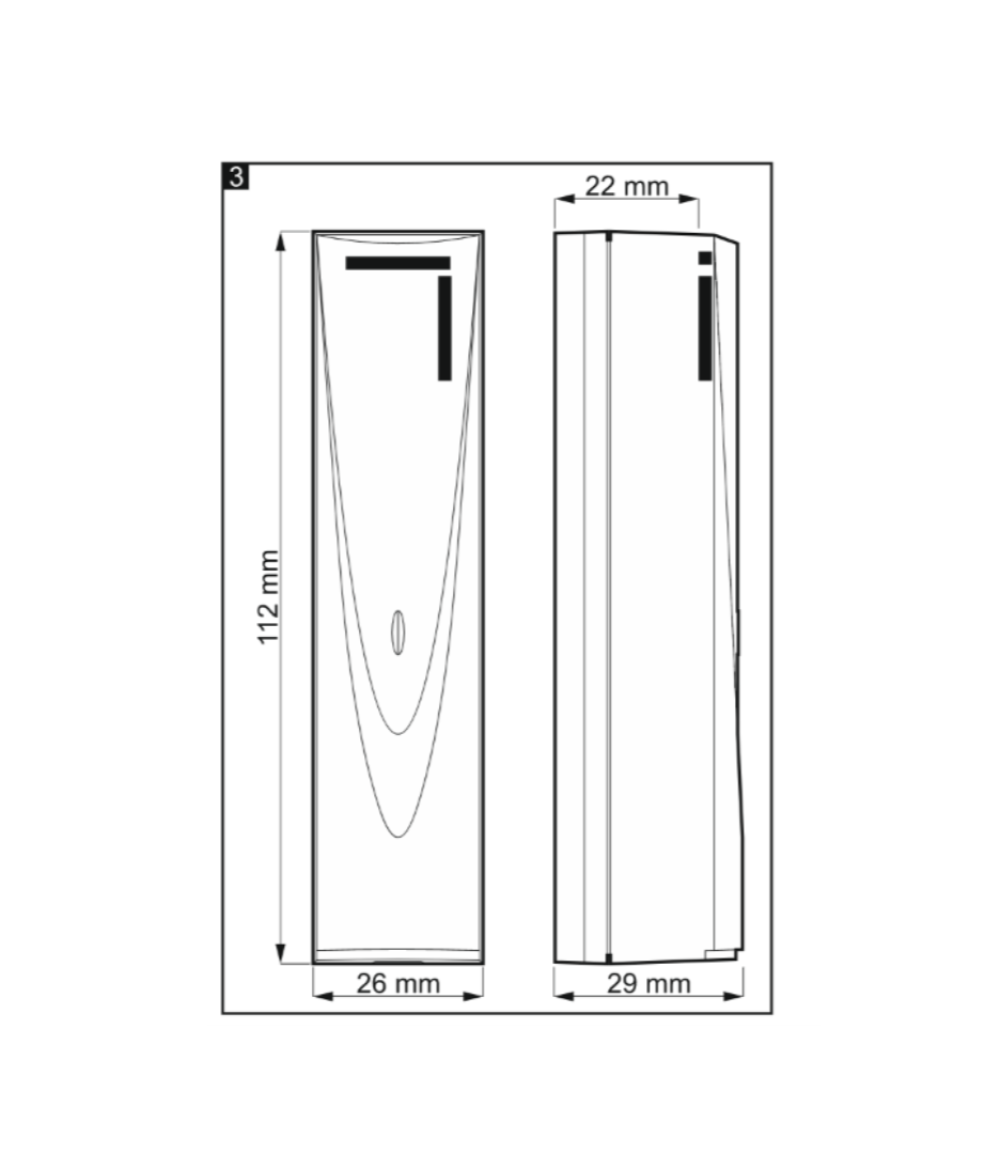

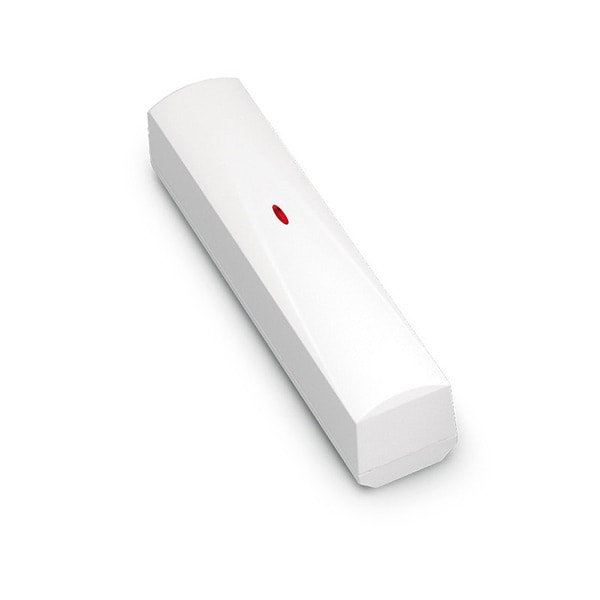

Cảm biến rung và từ kép Satel VD-1 - Piezoelectric, hai chế độ phát hiện trong 1 thiết bị

Satel VD-1 tích hợp 2 chức năng phát hiện trong một thân máy: cảm biến rung piezoelectric phát hiện rung động từ va đập hoặc khoan cắt, và contact từ (2 reed switch) phát hiện mở cửa/cửa sổ. Cả hai chức năng có thể hoạt động đồng thời hoặc độc lập, kết nối vào cùng zone input của panel. Bán kính phát hiện rung phụ thuộc vật liệu bề mặt: 1,5m trên bê tông, 2,5m trên gạch, 3,5m trên gỗ, 3m trên thép, 2,25m trên PVC. Tamper kép (mở nắp và chống bóc tường) đáp ứng yêu cầu audit an ninh nghiêm ngặt. Chuẩn EN50130-5 Class II.

Cảm biến rung piezoelectric 2 tham số điều chỉnh độc lập

VD-1 phân tích tín hiệu rung qua 2 chế độ phán đoán độc lập:

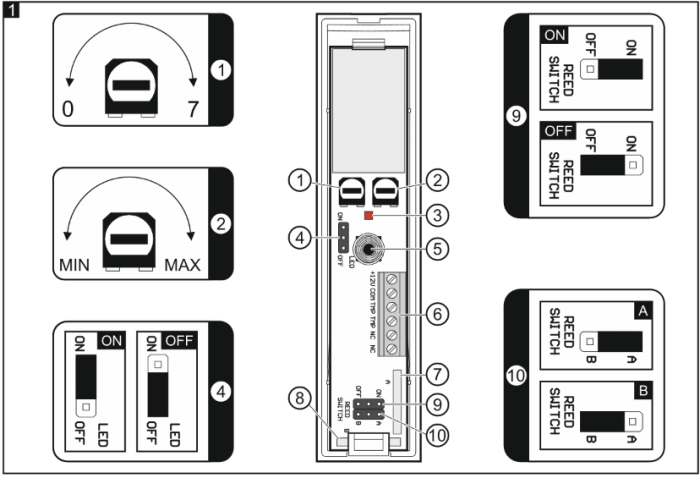

Biến trở sensitivity (độ nhạy): thiết lập ngưỡng tối thiểu của 1 rung động đơn lẻ đủ mạnh để kích alarm ngay. Khi đặt cao, chỉ rung rất mạnh (như búa hoặc khoan lớn) mới kích. Đặt thấp, rung nhẹ cũng đủ kích.

Biến trở pulse count (đếm xung): thiết lập số xung rung (0-7) trong 30 giây để tích lũy kích alarm. Ở mức 0, chỉ rung đơn đạt ngưỡng sensitivity mới kích. Ở mức 3-7, cần tích đủ số xung đó trong 30 giây mới kích, bỏ qua các rung lẻ tẻ.

Hai tham số kết hợp cho phép phân biệt: 1 cú đập mạnh dứt khoát (kicker đá cửa) kích alarm ngay qua kênh sensitivity. Nhiều cú gõ nhẹ liên tiếp (dùng dụng cụ gõ nhẹ để thăm dò) tích lũy đủ pulse trong 30 giây kích alarm qua kênh đếm xung.

2 Reed switch linh hoạt lắp theo hướng nam châm

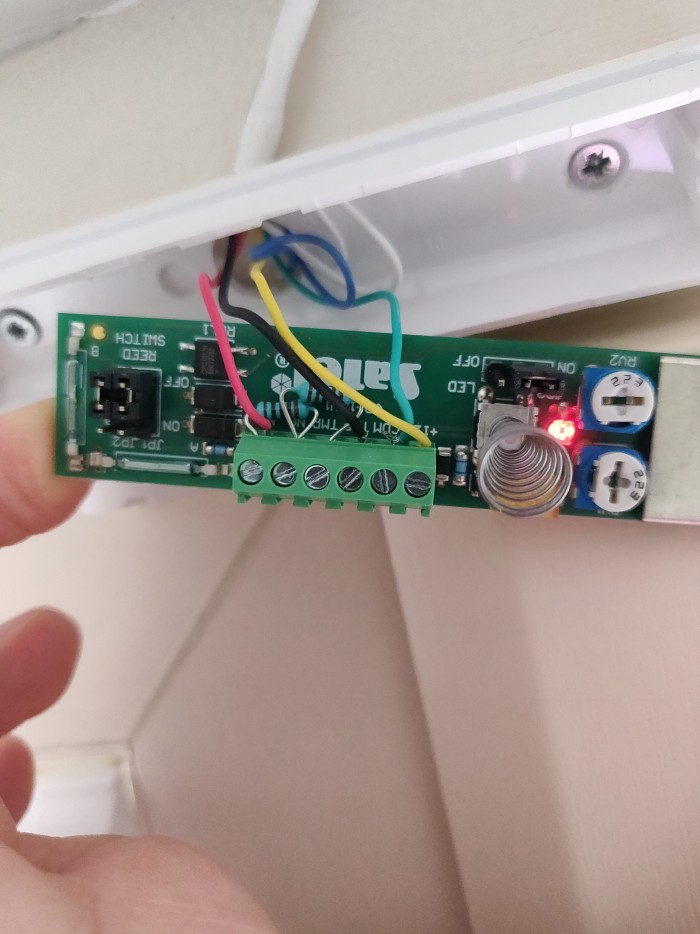

VD-1 có 2 reed switch (A và B) ở 2 vị trí trên bo mạch, cho phép chọn hướng tiếp cận của nam châm. Jumper chọn reed switch A hoặc B sẽ phân tích. Jumper riêng bật/tắt chức năng contact từ hoàn toàn nếu chỉ muốn dùng phần rung.

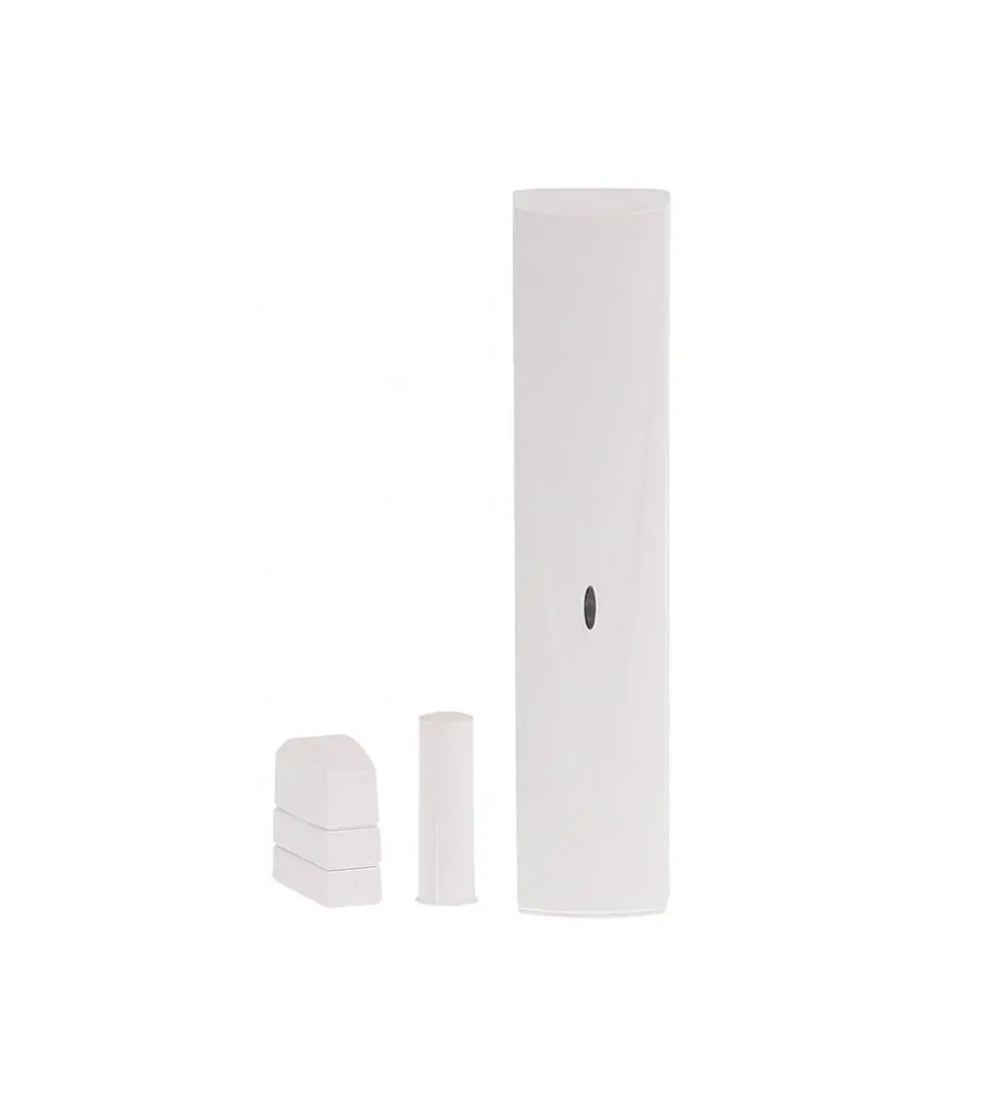

Nam châm bề mặt (surface, 26x13x19mm) dùng khi lắp trên khuôn cửa phẳng. Nam châm flush (28x10x10mm) chôn vào trong khuôn cửa để lắp đẹp hơn. Cả hai đều đi kèm trong bộ sản phẩm. Nam châm lắp trên cánh cửa (bề mặt di chuyển), VD-1 lắp trên khuôn cửa (bề mặt cố định).

Tamper kép

Như MAGENTA, VD-1 có tamper contact phát hiện cả mở nắp lẫn bóc tường. Ngõ TMP (NC) kết nối vào zone tamper riêng của panel. Đặc biệt quan trọng khi VD-1 lắp ở vị trí dễ tiếp cận (cửa sổ tầng thấp, cửa ra vào).

LED indicator và test

LED đỏ hoạt động khi enabled (jumper LED ON). Hiển thị: nhấp nháy ngắn khi có rung, sáng 2 giây khi vibration alarm, sáng liên tục khi contact từ hở (cửa mở). Sau khi cấp nguồn và khi thay đổi pulse count, LED chớp số lần bằng giá trị pulse count đang đặt (lặp 3 lần) để xác nhận cài đặt.

Vị trí lắp đặt

VD-1 lắp trên bề mặt cố định (khuôn cửa sổ, khuôn cửa đi, vách kính). Nam châm lắp trên bề mặt di chuyển (cánh cửa, cánh sổ). Không lắp trên bề mặt sắt từ hoặc gần từ trường và điện từ trường mạnh vì ảnh hưởng reed switch. Thiết kế trong nhà, không ngoài trời.

Tương thích hệ thống

Hệ thống Satel

Ngõ NC kết nối vào zone input panel Satel. Phù hợp tích hợp vào:

INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL.

Hệ thống KNX

Ngõ NC kết nối vào module binary input KNX như KTE8UP hoặc KNX-BIN24. Tín hiệu rung hoặc mở cửa trở thành datapoint KNX, tích hợp vào logic BMS: bật đèn cảnh báo, gửi thông báo, kích cơ chế khóa.

BACnet/Modbus và PLC

Dry contact NC kết nối vào digital input của I/O module BACnet/Modbus hay PLC, phù hợp tích hợp vào SCADA hoặc BMS tòa nhà thương mại.

Tiêu chuẩn châu Âu và lợi thế

Chứng nhận CE, EN50130-5 Class II. Thiết kế 2-in-1 (rung + contact từ) trong 1 thiết bị giảm số lượng zone cần thiết và đơn giản hóa đi dây so với dùng cảm biến rung riêng và contact từ riêng. Dòng standby 3,5mA rất thấp, không tạo gánh nặng đáng kể cho nguồn APS.

Kết luận

Satel VD-1 là cảm biến 2-in-1 phù hợp cho cửa sổ và cửa ra vào cần bảo vệ kép: phát hiện rung động từ cố gắng phá phách và phát hiện mở cửa bất thường qua contact từ. Dòng tiêu thụ 3,5mA rất thấp, tamper kép, EN50130-5 Class II. Ngõ NC dry contact kết nối trực tiếp với panel Satel INTEGRA/VERSA, module binary input KNX, hay bất kỳ hệ thống nào chấp nhận tín hiệu đóng/mở.

NC



Câu hỏi thường gặp

VD-1 phát hiện rung động truyền qua bề mặt cứng: va đập mạnh (đá, búa), khoan, cưa, hoặc nhiều cú gõ nhẹ liên tiếp. Không phát hiện rung không khí (âm thanh to) vì cảm biến piezoelectric cần tiếp xúc cơ học với bề mặt lắp đặt.

VD-1 lắp trên khuôn cửa gỗ có thể phát hiện rung động xuất phát từ bất kỳ điểm nào trên tấm cửa trong bán kính 3,5m. Trên bê tông (1,5m), chỉ phát hiện rung gần hơn vì bê tông hút dao động. Bán kính thực tế phụ thuộc độ dày và chất lượng vật liệu.

Đặt pulse count=0 khi muốn chỉ kích alarm với 1 rung đủ mạnh. Đặt pulse count 3-5 khi môi trường có nhiều rung nhẹ không phải tấn công (máy móc gần đó, xe đi qua) để tránh false alarm. Điều chỉnh sensitivity song song để cân bằng giữa độ nhạy và ổn định.

Cả rung và reed switch chia sẻ cùng ngõ ra NC relay. Panel nhận 1 tín hiệu alarm khi hoặc cửa mở, hoặc rung đủ điều kiện. Nếu cần phân biệt loại sự kiện (rung khác mở cửa), cần 2 zone riêng hoặc bộ zone expander của panel.

Có. Jumper enable/disable magnetic contact tắt hoàn toàn phần reed switch. VD-1 chỉ phân tích rung động, không quan tâm đến nam châm. Hữu ích khi lắp trên vách không có cánh cửa đi kèm.

EN50130-5 Class II yêu cầu hoạt động đến -10°C. Lắp trong môi trường lạnh hơn (-20°C) không được đảm bảo bởi chuẩn này. Nếu cần cảm biến cho môi trường lạnh sâu, tham khảo Satel về sản phẩm chuyên dụng.

B-series (B-1M, B-2S, K-1 BR...) là contact từ thuần túy, không có phần rung. VD-1 tích hợp cả rung lẫn contact từ. B-series phù hợp khi chỉ cần giám sát mở/đóng cửa. VD-1 phù hợp khi cần cả 2: giám sát mở cửa và phát hiện va đập cố gắng phá khóa mà không mở cửa.
