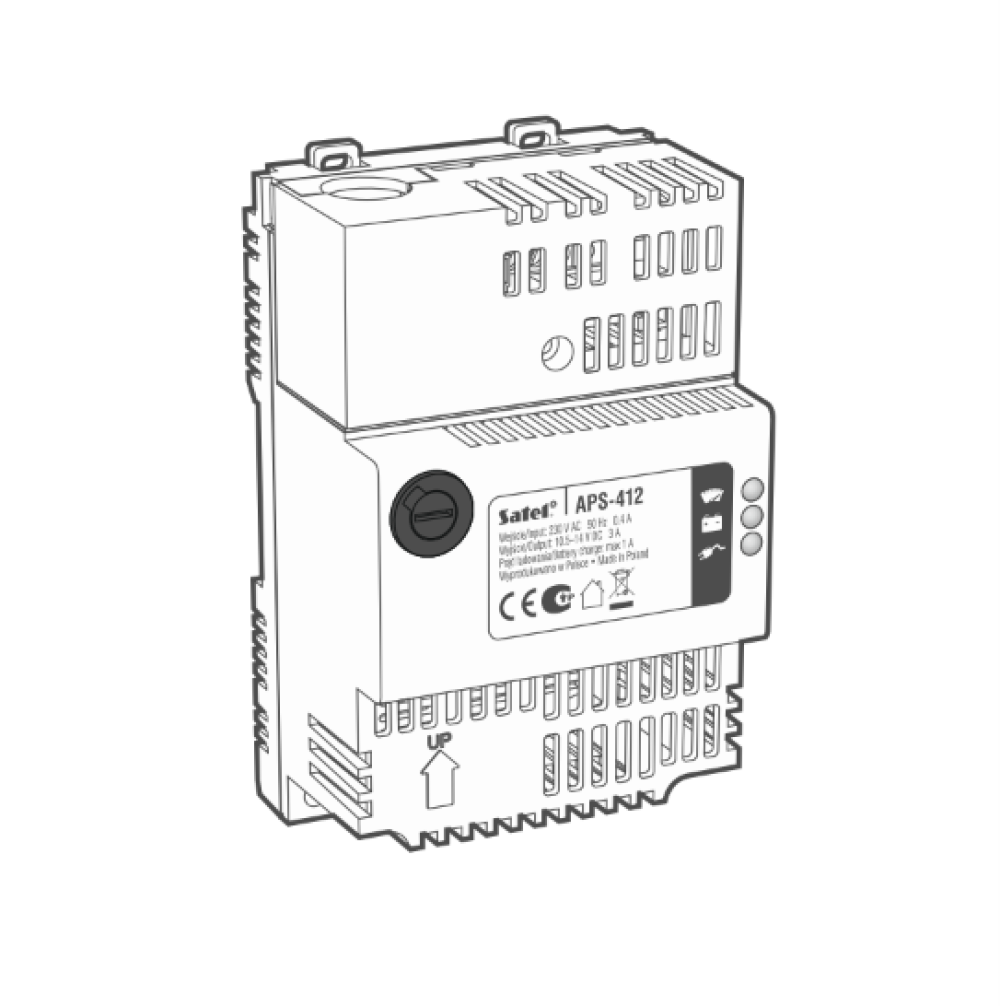

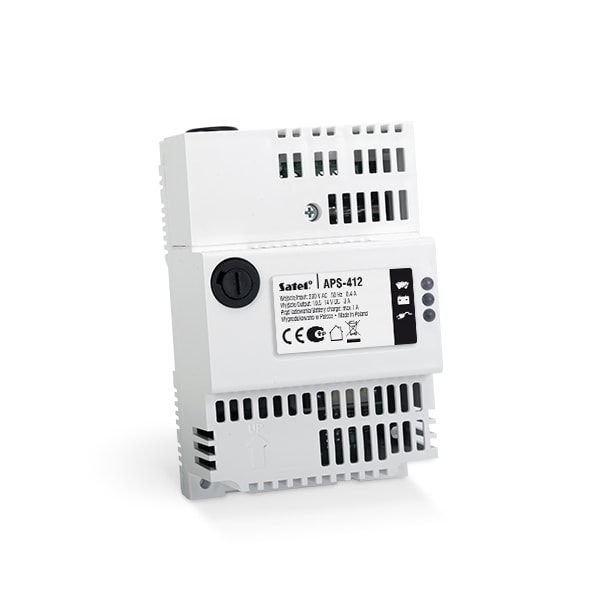

Satel APS-412 - Nguồn Switching 12V DC 4A Chuẩn EN 50131 Grade 2
Khi hệ thống báo động phải đạt chứng nhận EN 50131 Grade 2, nguồn điện không còn chỉ là bộ cấp điện - nó phải đáp ứng yêu cầu khắt khe về thời gian dự phòng, khả năng giám sát trạng thái và tích hợp vào hệ thống giám sát tập trung. APS-412 được Satel thiết kế đúng cho use case này: nguồn switching 4A, connector tích hợp native với thiết bị Satel, và cấu hình linh hoạt qua DIP switch.
APS-412 Khác Gì So Với APS-15?
Hai sản phẩm phục vụ hai phân khúc khác nhau:
APS-15 là nguồn transformer Type A, 1.5A, phù hợp cho hệ thống nhỏ. APS-412 là nguồn switching với những điểm khác biệt quan trọng:
- Dòng ra gấp 2.7 lần: 4A (không pin) vs 1.5A
- Switching thay vì transformer: hiệu suất cao hơn, ít tỏa nhiệt, nhỏ gọn hơn
- Đạt EN 50131 Grade 2: tiêu chuẩn bắt buộc cho nhiều dự án thương mại và nhà nước
- Connector Satel native: kết nối trực tiếp với expander, module qua cáp đi kèm, không cần đấu nối terminal thủ công
- DIN rail 35mm: lắp trong tủ điện chuẩn, không cần enclosure riêng
Connector Tích Hợp Satel Devices Là Gì?

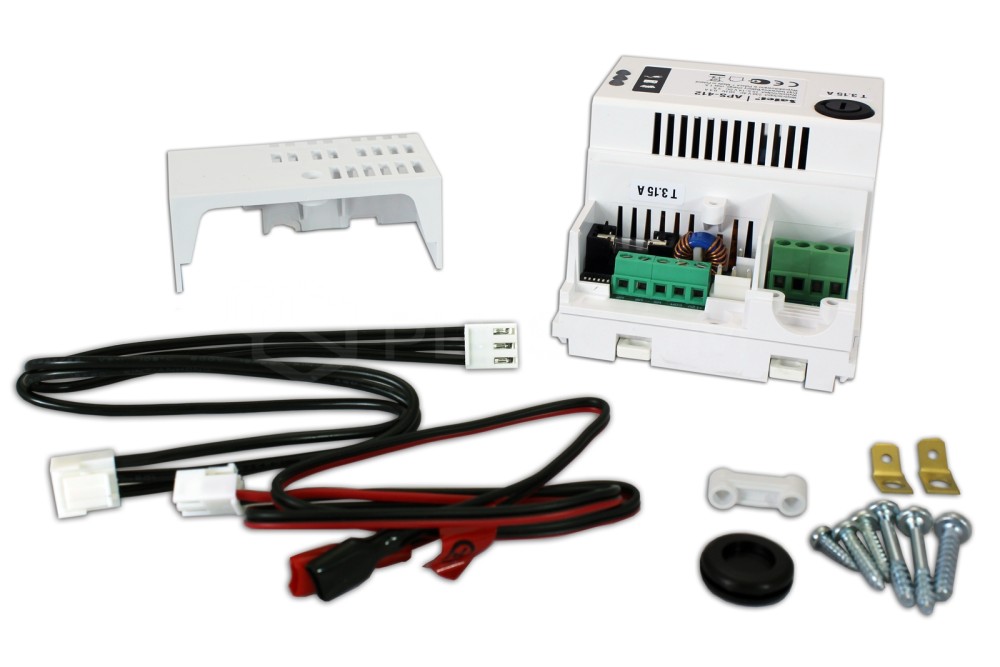

APS-412 có một connector proprietary (đi kèm cáp trong hộp sản phẩm) cho phép kết nối trực tiếp với expander và module Satel như INT-ADR, INT-E, INT-IORS, INT-O, INT-ORS, INT-PP. Thông qua connector này, APS-412 vừa cấp nguồn 12V vừa truyền thông tin trạng thái nguồn (mất lưới, pin yếu, quá tải) về thiết bị Satel mà không cần đấu riêng từng dây tín hiệu vào terminal.
Lưu ý quan trọng: nếu dùng connector này, thiết bị Satel phải đang chạy firmware tối thiểu:
- INT-ADR: v2.02
- INT-E: v5.01
- INT-IORS, INT-O, INT-ORS, INT-PP: v2.01
Kiểm tra firmware trước khi đấu nối để tránh hệ thống không nhận diện được nguồn.
Cấu Hình DIP Switch APS-412

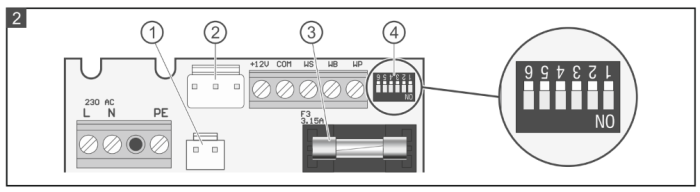

APS-412 có 6 DIP switch, switch 6 luôn để OFF. Các switch 1-5 cấu hình:
| Switch | Chức năng | ON | OFF |
|---|---|---|---|
| 1 | Audible trouble signaling | Bật beep | Tắt beep |
| 2 | Battery test | Bật kiểm tra pin | Tắt kiểm tra pin |
| 3 | Battery charging current | 1A | 0.5A |
| 4+5 | AC failure reporting delay | Xem bảng | Xem bảng |
Delay báo mất lưới (switch 4/5): OFF/OFF = 3s, ON/OFF = 60s, OFF/ON = 600s, ON/ON = 1800s.
Lưu ý khi dùng connector Satel: nếu APS-412 được nhận diện là expander có nguồn, delay AC failure sẽ bị override bởi cấu hình của expander trong phần mềm lập trình bảng, không phải từ DIP switch.
Tính Toán Battery Theo EN 50131 Grade 2
EN 50131 Grade 2 yêu cầu battery dự phòng cung cấp ít nhất 12 giờ hoạt động khi mất lưới. Bảng dưới đây là hướng dẫn của Satel để chọn dung lượng pin phù hợp:
Hệ thống có remote notification (kết nối trung tâm giám sát):
| Dung lượng pin | Dòng sạc | Dòng ra tối đa |
|---|---|---|
| 18 Ah | 0.5A hoặc 1A | 3A |
| 12 Ah | 0.5A hoặc 1A | 2A |
| 7 Ah | 0.5A hoặc 1A | 1A |
Hệ thống không có remote notification:
| Dung lượng pin | Dòng sạc | Dòng ra tối đa |
|---|---|---|
| 36 Ah | 0.5A hoặc 1A | 3A |
| 24 Ah | 0.5A hoặc 1A | 2A |
| 12 Ah | 0.5A hoặc 1A |
1A |
Lưu Ý Kỹ Thuật Khi Lắp Đặt
Không kết nối pin đã xả sâu: Nếu điện áp pin dưới 11.5V ở trạng thái không tải, pin đã xả sâu - phải sạc trước với charger riêng trước khi kết nối vào APS-412. Kết nối pin xả sâu trực tiếp có thể gây hỏng mạch sạc. Dòng sạc không vượt 10% dung lượng pin: Với pin 7Ah, dòng sạc tối đa là 700mA - chọn 0.5A (switch 3 OFF). Với pin 18Ah trở lên, có thể dùng 1A (switch 3 ON). Khi output bị short: APS-412 sẽ tự tắt ngõ ra. Cần xử lý sự cố và cấp lại điện để nguồn khởi động lại.
Kết Luận
APS-412 là nguồn phù hợp cho hệ thống báo động trung đến lớn cần đáp ứng EN 50131 Grade 2. Connector native với thiết bị Satel giảm đáng kể thời gian đấu nối, DIN rail installation giữ tủ điện gọn, và DIP switch cấu hình linh hoạt theo yêu cầu từng dự án.
Liên hệ team kỹ thuật KNXStore để được tư vấn chọn dung lượng pin phù hợp và kiểm tra tương thích firmware trước khi commissioning.
