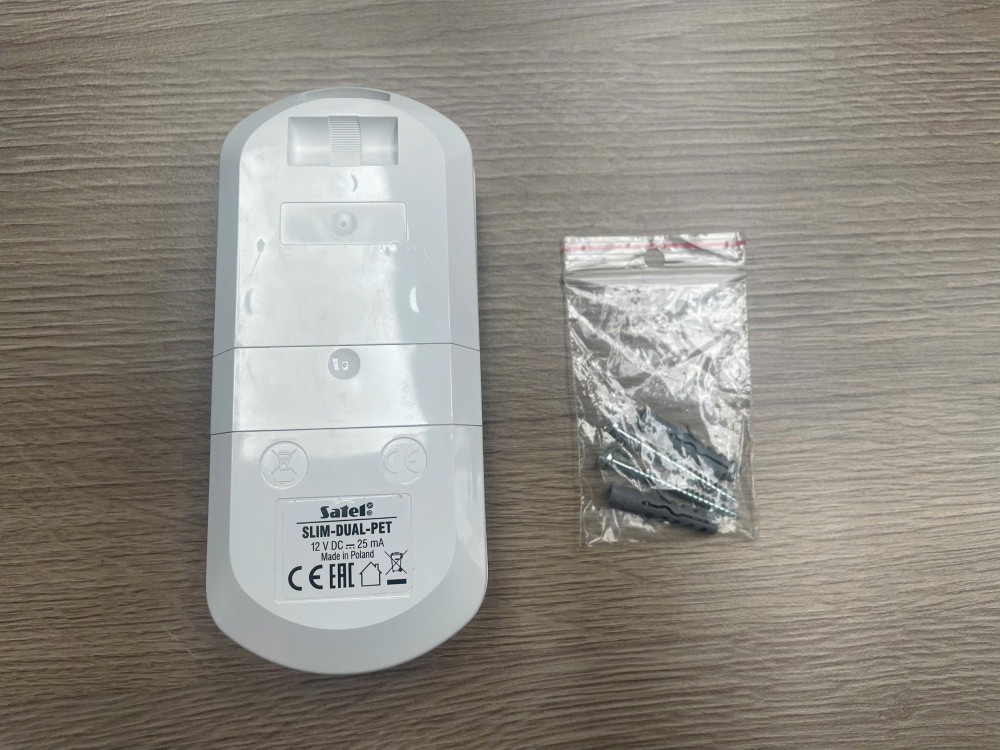

Satel SLIM-DUAL-PET là cảm biến chuyển động dual technology PIR+MW trong nhà, tập trung vào chức năng an ninh thuần túy với tính năng miễn nhiễm thú nuôi đến 20 kg. Không có relay LUNA và không có LED chiếu sáng như các model LUNA, thiết bị có dòng tiêu thụ chờ chỉ 10 mA và tối đa 25 mA, thấp hơn đáng kể so với 14 mA/100 mA của model LUNA. Khối lượng 101g nhẹ hơn và form factor gọn hơn. Phù hợp cho dự án ưu tiên chi phí vận hành và đơn giản hóa hệ thống, không cần điều khiển chiếu sáng tự động.
Sơ đồ đấu dây (Terminal Block)
SLIM-DUAL-PET có terminal block đơn giản hơn so với dòng LUNA, không có các cực SENS, SRVC và LUNA vì model này không tích hợp chiếu sáng và không hỗ trợ remote parameter switching. Cấu hình 2EOL chỉ hỗ trợ một giá trị resistor: 2 x 1,1 kOhm.
| Cực đấu | Chức năng | Ghi chú |
|---|---|---|
| 12V | Nguồn cấp | 12V DC, dung sai ±15% |
| COM | Ground chung | Tham chiếu cho tất cả ngõ ra |
| NC | Ngõ ra alarm | NC relay, 40 mA / 24 VDC, contact resistance 26 Ohm |
| TMP | Ngõ ra tamper | NC (không phải relay), 100 mA / 30 VDC, kích hoạt khi mở vỏ |
| LED | Bật/tắt LED indicator | Kết nối COM: LED bật; ngắt COM: LED tắt |

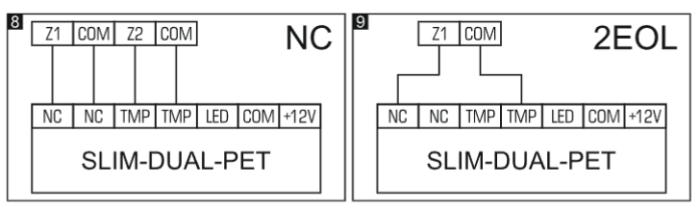

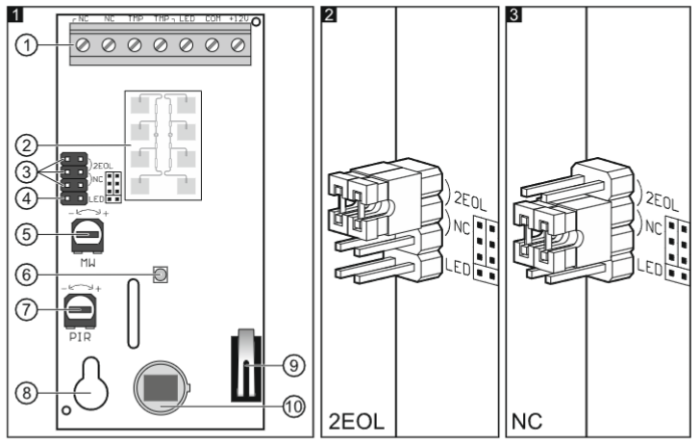

Khi dùng resistor tích hợp: đấu theo sơ đồ Fig. 9 (jumper pins ở vị trí 2). Khi không dùng resistor tích hợp: đấu theo sơ đồ Fig. 8 (jumper ở vị trí 3).
Chọn vị trí lắp đặt

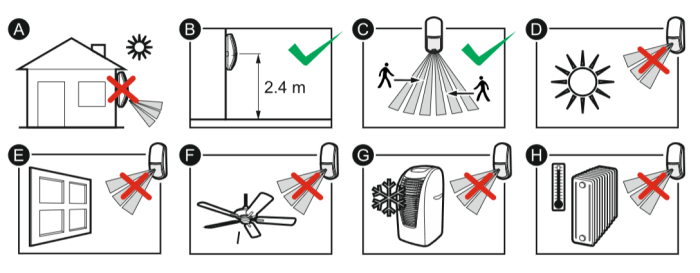

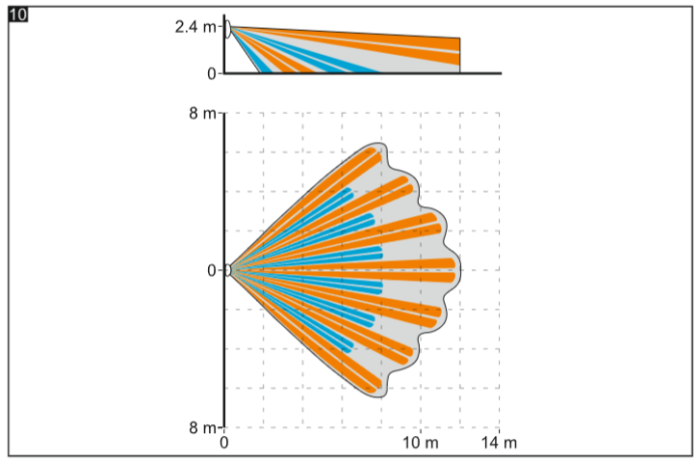

Không lắp SLIM-DUAL-PET ngoài trời. Chiều cao khuyến nghị là từ 2 đến 2,4 m. Để đảm bảo pet immunity hoạt động đúng, cảm biến phải lắp thẳng đứng (không nghiêng) và không dùng bracket. Test các độ cao khác nhau để tìm vị trí có vùng phủ tối ưu, đôi khi cần dịch xuống vài cm so với khuyến nghị.
Hướng chuyển động của người xâm nhập nên vuông góc với vùng phủ (across the coverage pattern). Tránh hướng cảm biến vào quạt, điều hòa, hoặc nguồn nhiệt. Tránh ánh nắng trực tiếp và ánh sáng phản xạ mạnh. Sóng microwave của sensor MW có thể xuyên qua kính, tường thạch cao, cửa không kim loại; cần cân nhắc khi có các vật liệu này phía sau vùng phủ.
Cấu hình cảm biến
SLIM-DUAL-PET không có nút MODE hay keyfob OPT-1. Cấu hình được thực hiện hoàn toàn qua potentiometer vật lý trên electronics board và cơ chế jumper LED pins, không có configuration mode phần mềm.
Điều chỉnh độ nhạy:
- Potentiometer PIR: điều chỉnh độ nhạy cảm biến hồng ngoại
- Potentiometer MW: điều chỉnh độ nhạy cảm biến microwave
Cấu hình LED indicator (thực hiện trước khi cấp nguồn lần đầu hoặc sau khi reset):
- Tắt nguồn cảm biến
- Cắm jumper vào LED pins
- Cấp nguồn: LED nháy tím trong 30 giây (warm-up)
- Trong vòng 10 giây sau khi cấp nguồn, rút jumper LED để vào LED configuration mode
- Dùng potentiometer PIR để chọn màu báo alarm/trouble (4 màu có sẵn)
- Dùng potentiometer MW để bật/tắt chỉ thị phát hiện chuyển động (min=tắt, max=bật)
- Cắm lại jumper LED để lưu cài đặt
Nếu không cắm lại jumper, thay đổi không được lưu và LED configuration mode tự thoát sau 20 phút.
Dual Technology PIR+MW và Pet Immunity
Giống SLIM-DUAL-LUNA-PET, SLIM-DUAL-PET sử dụng quad element pyrosensor kết hợp microwave 24.125 GHz để thực hiện pet immunity. Cơ chế: PIR 4 phần tử phân tích pattern nhiệt hình học của chuyển động (phân biệt người đứng thẳng với thú nuôi thấp hơn), MW phân biệt tốc độ và pattern chuyển động. Chỉ khi PIR+MW cùng phát hiện đối tượng vượt ngưỡng người mới kích báo.
Điều kiện lắp đặt bắt buộc để pet immunity hoạt động đúng: độ cao 2 đến 2,4m, không lắp trên bracket, thiết bị phải thẳng đứng. Vi phạm bất kỳ điều kiện nào trong ba điều kiện này đều có thể làm hỏng thuật toán pet immunity.
Điểm Khác Biệt So Với Model LUNA
SLIM-DUAL-PET dùng phiên bản electronics F, trong khi các model LUNA dùng electronics D. Sự khác biệt không chỉ về tính năng: phiên bản F có thiết kế mạch đơn giản hơn (không có LED driver, không có LUNA relay driver), dẫn đến tiêu thụ điện thấp hơn và ít linh kiện hơn.
Tamper output của SLIM-DUAL-PET: 100 mA / 30 VDC (chỉ NC, không phải NC relay như alarm output). Đây là khác biệt đáng chú ý khi thiết kế zone: cần xem xét tải kết nối vào tamper terminal.
EOL resistors: SLIM-DUAL-PET chỉ có một bộ 2 x 1,1 kΩ tích hợp. Trong khi model LUNA có ba bộ (1,1kΩ, 4,7kΩ, 5,6kΩ) linh hoạt hơn. Nếu panel yêu cầu EOL khác 1,1 kΩ, cần dùng điện trở ngoài và không dùng EOL tích hợp.
LED chỉ thị: chỉ 1 LED đơn (không phải cụm LED 7 màu như model LUNA), 4 màu lựa chọn. Cấu hình màu bằng cách bật jumper LED, cấp nguồn, và tháo jumper trong 10 giây để vào config mode. Không có nút MODE và không có OPT-1 keyfob support như electronics D.
Terminals và Kết Nối

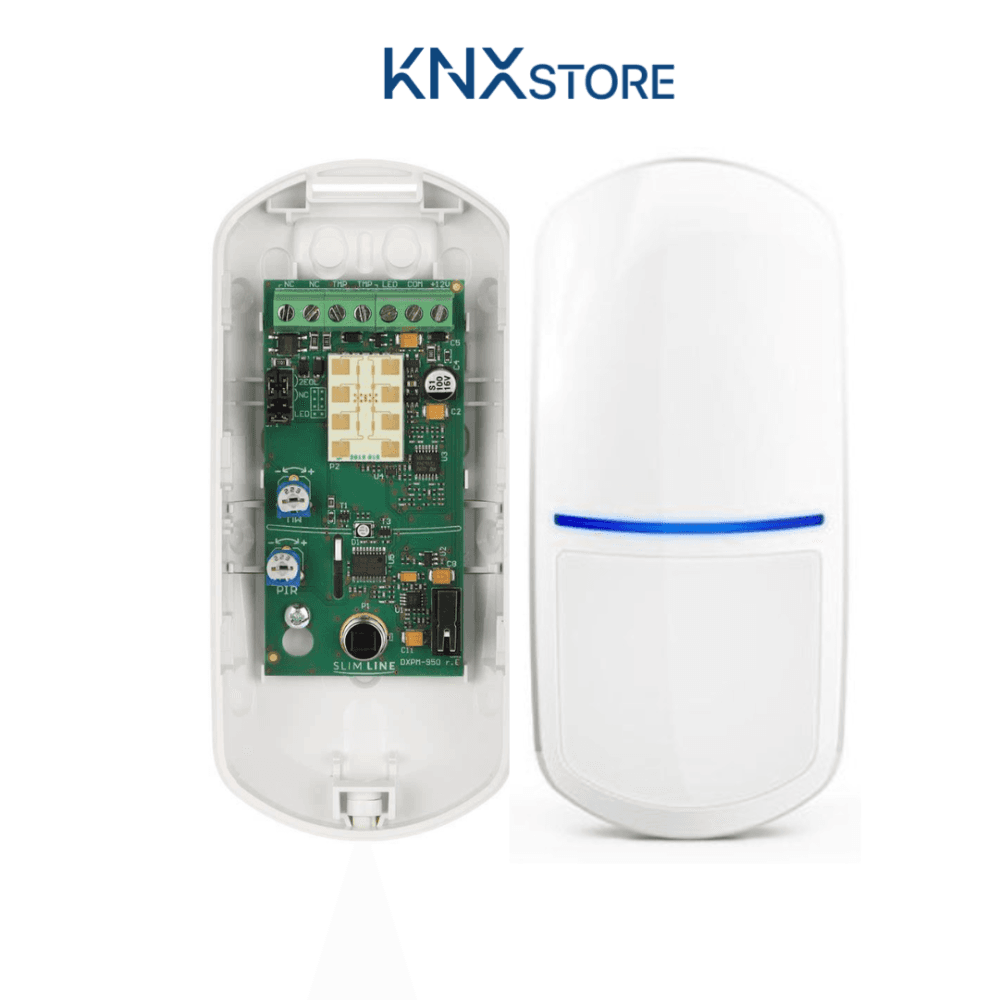

Terminal block trên bo mạch (electronics board F): NC (alarm output NC relay), TMP (tamper output NC), LED (enable/disable LED), COM (mass chung), 12V (nguồn vào). Không có terminal LUNA, SRVC, SENS riêng như model LUNA. Cấu hình sensitivity dùng potentiometer PIR và MW trên bo mạch.
Tối Ưu Hóa Tiêu Thụ Điện
Với 10 mA standby, SLIM-DUAL-PET là model tiết kiệm điện nhất trong dòng SLIM DUAL. Trong hệ thống có nguồn battery backup, sự khác biệt giữa 10 mA và 14 mA (model LUNA) trở nên có ý nghĩa khi nhân với số lượng cảm biến. Ví dụ: hệ thống 20 cảm biến SLIM-DUAL-PET tiêu thụ 200 mA standby, so với 280 mA nếu dùng SLIM-DUAL-LUNA, giảm 80 mA liên tục từ nguồn backup.
Tương Thích Hệ Thống
Hệ thống Satel INTEGRA và VERSA
Kết nối NC alarm vào zone input panel. EOL tích hợp 1,1 kΩ hoặc dùng điện trở ngoài theo yêu cầu panel. Tamper TMP nối zone tamper. Không có terminal SENS (không remote switch sensitivity) và không có SRVC (không remote config mode). Cấu hình thực hiện trực tiếp tại thiết bị.
Trong dự án phối hợp với model khác
SLIM-DUAL-PET phù hợp khu vực phòng ngủ, phòng khách gia đình có thú nuôi, không cần chiếu sáng tự động. Phối hợp với SLIM-DUAL-LUNA-PET cho hành lang (cần chiếu sáng), hoặc SLIM-PIR-LUNA-PET cho phòng không cần MW. Với cảm biến không dây, MPD-300 là lựa chọn tương đương wireless.
Ngoài hệ Satel, cảm biến có dây này dùng ngõ ra relay NC tiêu chuẩn và supervised zone 2EOL, tương thích với phần lớn panel an ninh chuyên nghiệp hỗ trợ wired zone: Bosch, Honeywell, DSC, Paradox, Ajax Hub Hybrid -- điều kiện là panel hỗ trợ 2EOL zone input.
Để kết nối với KNX: relay NC nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc equivalent) để alarm status trở thành KNX datapoint. Hoặc tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status, partition arm/disarm đều map thành KNX group address, lập trình logic từ ETS.
Với BACnet/Modbus: dùng gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA, zone status xuất hiện như BACnet object hoặc Modbus register -- tích hợp trực tiếp với BMS/BAS mà không cần thay cảm biến.
Khi nào chọn SLIM-DUAL-PET thay vì cảm biến Satel khác?
SLIM-DUAL-PET là phiên bản dual-tech có PET immunity nhưng không có relay LUNA. Chọn khi zone cần dual-tech + PET immunity nhưng không cần điều khiển chiếu sáng.
| Tình huống | Chọn SLIM-DUAL-PET | Chọn thiết bị khác |
|---|---|---|
| Có thú cưng + dual-tech + không cần chiếu sáng | SLIM-DUAL-PET | |
| Có thú cưng + cần relay chiếu sáng | Không phù hợp | SLIM-DUAL-LUNA-PET |
| Không có thú cưng | CD-2 rẻ hơn | |
| Cần lens LUNA tối ưu phòng dài | Không phù hợp | SLIM-DUAL-LUNA-PET |
SLIM-DUAL-PET phù hợp với dự án và vị trí nào?
SLIM-DUAL-PET phù hợp cho công trình có thú nuôi nhưng không cần tích hợp chiếu sáng.
Loại dự án phù hợp:
- Nhà kho có chó bảo vệ: cần Grade 2 EN50131 nhưng chó nghiệp vụ dưới 20kg di chuyển trong giờ armed.
- Văn phòng có thú cưng, hệ thống chiếu sáng điều khiển riêng: bảo vệ an ninh zone có chó/mèo mà không cần relay LUNA.
- Cửa hàng thú cưng: giám sát khu vực nuôi động vật sau giờ đóng cửa.
Vị trí lắp đặt điển hình: kho thương mại có chó bảo vệ, zone rộng có nhiều thú nuôi, và bất kỳ vị trí nào cần dual-tech + PET immunity mà không cần relay chiếu sáng.
Satel SLIM-DUAL-PET khác gì cảm biến chống trộm thông thường?
SLIM-DUAL-PET là cảm biến dual-tech PIR + microwave có dây với PET immunity, phiên bản lens tiêu chuẩn. Kết hợp supervision 2EOL, dual-tech và PET immunity kiểm định, không có cảm biến dân dụng nào cung cấp cả ba đặc tính này cùng lúc.
| Tiêu chí | Satel SLIM-DUAL-PET | Cảm biến dân dụng PIR có dây |
|---|---|---|
| Chứng nhận | Grade 2 EN50131, PET immunity kiểm định | Không có chứng nhận an ninh |
| PET immunity | Kiểm định theo EN50131 | Không có chứng nhận |
| Kết nối | Supervised zone với 2EOL resistor | Dry contact NC/NO đơn giản |
| Giám sát dây | Phát hiện đứt dây, short mạch | Không phát hiện sabotage |
| Phát hiện | Dual-tech PIR + microwave, cả 2 kênh trong 5 giây | PIR đơn công nghệ |
| Chống phá | Tamper switch mở vỏ | Không có |
| Nguồn | 12V DC từ board | 12V hoặc pin |
| Hệ thống | INTEGRA 64, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10 | Panel dân dụng cơ bản |
So với SLIM-DUAL-LUNA-PET, phiên bản này dùng lens tiêu chuẩn thay vì LUNA optics. Phù hợp cho không gian vuông vức hoặc hành lang ngắn, khi không cần tối ưu góc phủ theo chiều dài nhưng vẫn cần đầy đủ PET immunity và dual-tech.
Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.
Kết luận
Satel SLIM-DUAL-PET là giải pháp an ninh dual technology đáng tin cậy cho hộ gia đình và văn phòng có thú nuôi đến 20 kg, khi không cần tích hợp chiếu sáng tự động. Dòng tiêu thụ thấp (10 mA standby), quad element pyrosensor và microwave 24.125 GHz cho tỷ lệ false alarm thấp, trong khi form factor đơn giản và EOL chuẩn giúp thi công nhanh chóng.
