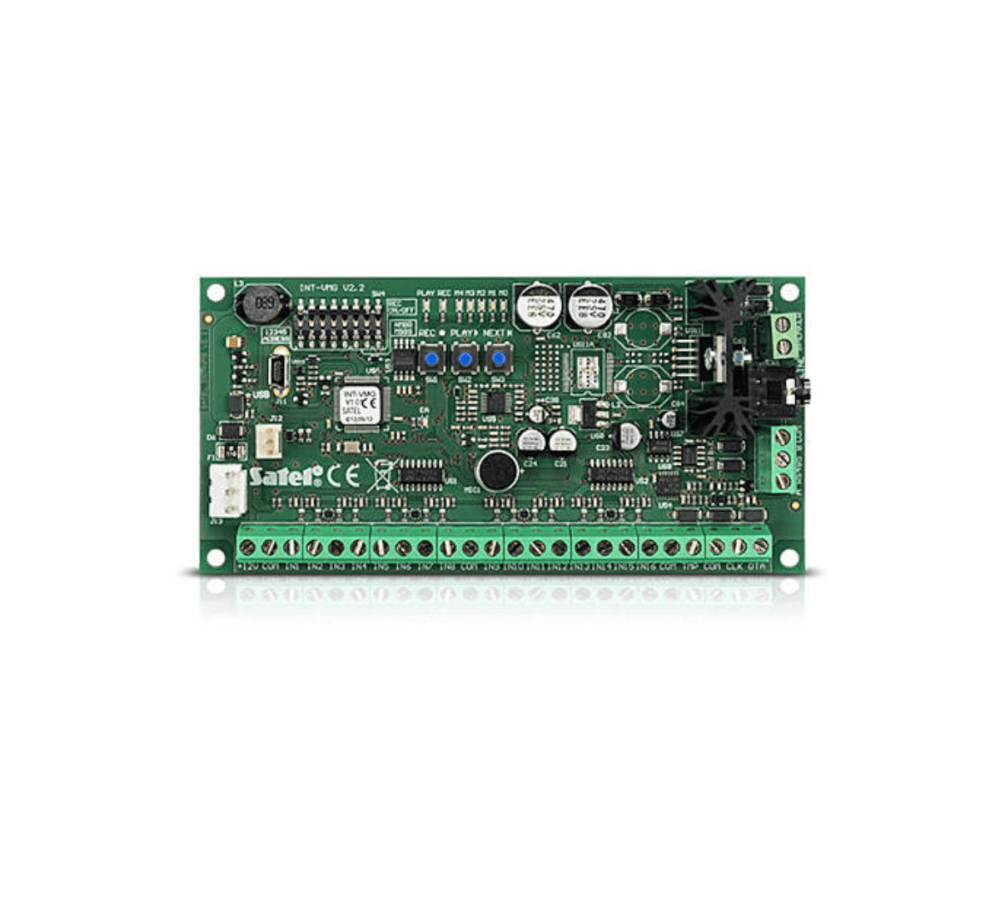

Satel INT-VMG: Module Voice Message Generator 32 Messages cho Hệ Thống Báo Động
INT-VMG là module phát thông báo giọng nói (voice message generator) thiết kế để tích hợp với hệ thống báo động Satel INTEGRA hoặc hoạt động độc lập với bất kỳ thiết bị nào có relay output. Module lưu trữ tối đa 32 messages với tổng thời lượng trên 17 phút, hỗ trợ hai phương thức trigger hoàn toàn khác nhau: qua keypad bus của panel INTEGRA hoặc qua 16 input vật lý. Hiểu rõ sự khác biệt giữa hai phương thức này là yếu tố then chốt khi thiết kế tích hợp.
Với System Integrator đang triển khai dự án an ninh văn phòng, nhà xưởng hoặc tòa nhà thương mại, INT-VMG giải quyết bài toán thông báo âm thanh theo từng sự kiện cụ thể mà không cần tổng đài PABX hay module GSM riêng.

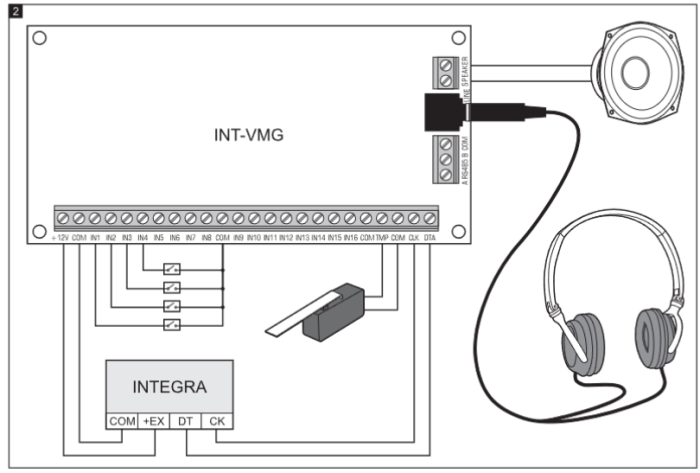

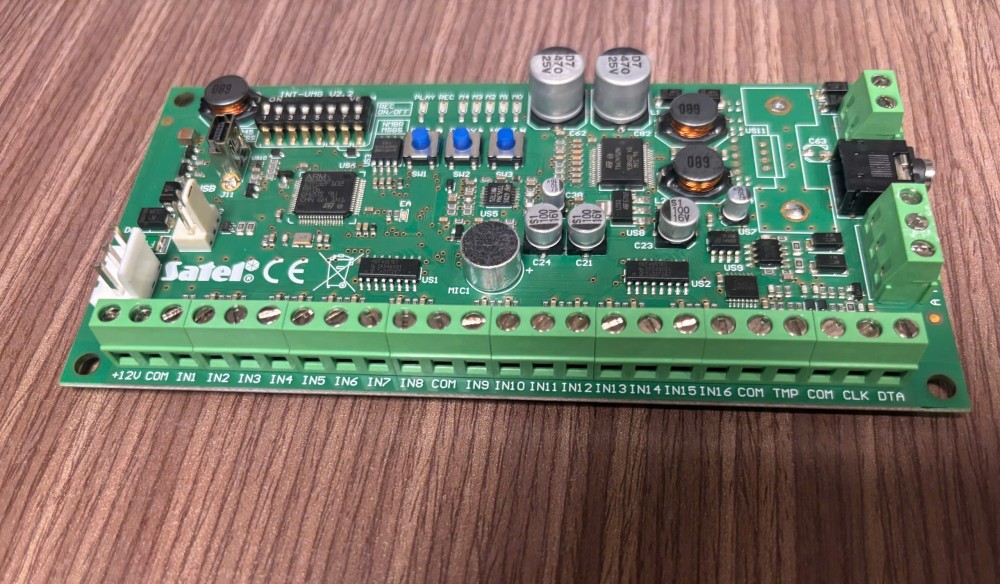

Sơ đồ đấu dây
Terminals nguồn và ground
| Terminal | Chức năng |
|---|---|
| +12V | Power input 12V DC |
| COM | Ground (mass chung) |
Inputs và tamper
| Terminal | Chức năng |
|---|---|
| IN1-IN16 | Message trigger inputs: short to COM = phát message tương ứng |
| TMP | Tamper input NC; nếu không dùng: short to COM |
Keypad bus và RS-485
| Terminal | Chức năng |
|---|---|
| CLK | Keypad bus clock (kết nối panel INTEGRA) |
| DTA | Keypad bus data (kết nối panel INTEGRA) |
| A RS485 B | RS-485 port |
Speaker và audio output
| Terminal | Chức năng |
|---|---|
| SPEAKER | Speaker output, 6W, trở kháng 8 Ohm |
| Mini-jack | Headphones hoặc external amplifier |
Lưu ý đấu dây: Nếu dùng cả speaker và mini-jack đồng thời, ưu tiên kiểm tra mức âm lượng trên từng output riêng biệt. Speaker 8 Ohm không đúng trở kháng có thể gây quá nhiệt mạch khuếch đại.

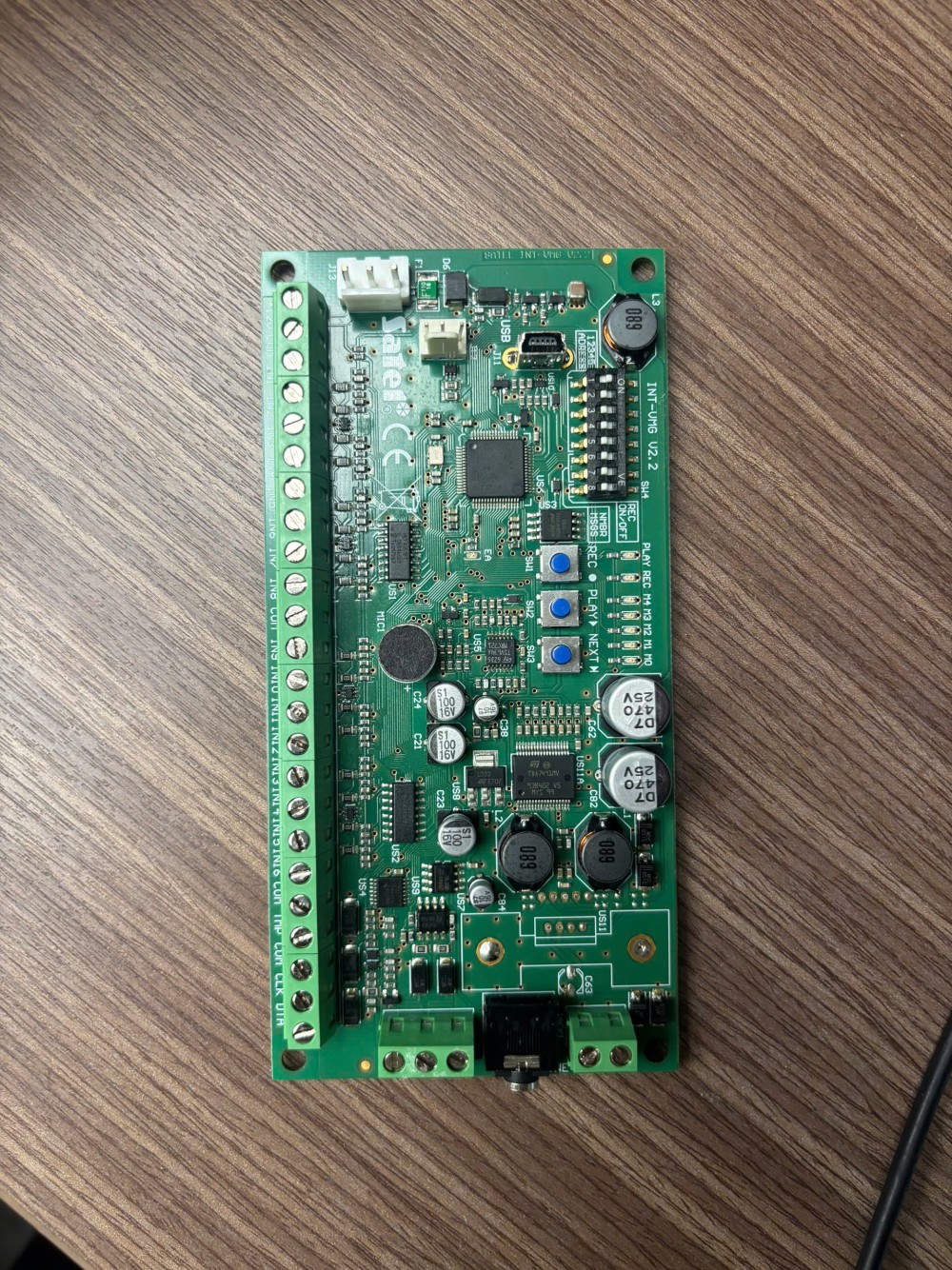

DIP Switch Configuration
INT-VMG có 8 DIP switch trên bo mạch. Cấu hình chính xác là bắt buộc trước khi đấu vào keypad bus của panel.
DIP 1-5: Address setting cho keypad bus
DIP 1-5 thiết lập địa chỉ (0-31) để panel INTEGRA nhận diện INT-VMG trên bus. Cách tính tương tự các expander khác: address thấp nhất là 0 (tất cả DIP OFF), cao nhất là 31 (tất cả DIP ON).
Quan trọng: Panel sẽ tự động assign thêm address liên tiếp tiếp theo nếu INT-VMG sử dụng nhiều hơn 1 address (xem phần DIP 6-7 bên dưới).

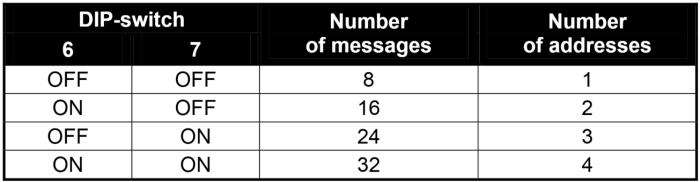

DIP 6-7: Số messages qua bus và số addresses chiếm
| DIP 6 | DIP 7 | Số messages qua bus | Địa chỉ chiếm |
|---|---|---|---|
| OFF | OFF | 8 messages | 1 address |
| ON | OFF | 16 messages | 2 addresses |
| OFF | ON | 24 messages | 3 addresses |
| ON | ON | 32 messages | 4 addresses |
Giải thích: Panel INTEGRA quản lý output theo nhóm 8. Mỗi nhóm 8 outputs chiếm 1 address. Vì INT-VMG được nhận diện như output expander, số outputs nó "báo cáo" với panel phụ thuộc vào cấu hình DIP 6-7. Nếu chọn 32 messages, panel sẽ reserve 4 addresses liên tiếp bắt đầu từ địa chỉ đặt ở DIP 1-5. Đảm bảo không có thiết bị khác trên bus trùng địa chỉ với khoảng này.
DIP 8: Microphone tích hợp
| Trạng thái | Ý nghĩa |
|---|---|
| ON | Enable ghi message bằng microphone tích hợp trên module |
| OFF | Disable microphone (mặc định); ghi message chỉ qua VMG-SOFT |
Phương thức kết nối: Keypad Bus vs Input Triggers
Đây là phần quan trọng nhất khi thiết kế tích hợp. INT-VMG hỗ trợ hai phương thức hoạt động độc lập hoặc kết hợp.
Phương thức 1: Qua keypad bus CLK/DTA - tích hợp INTEGRA
Cơ chế hoạt động:
Panel INTEGRA nhận diện INT-VMG là một output expander (equivalent với INT-O). Mỗi output trên panel tương ứng với một message:
- Output 1 kích hoạt = phát message 0
- Output 2 kích hoạt = phát message 1
- Output N kích hoạt = phát message N-1
Cấu hình bắt buộc trên panel:
- Set địa chỉ DIP 1-5 không trùng với bất kỳ expander nào khác trên bus
- Panel tự nhận diện INT-VMG sau khi cấp nguồn và kết nối bus
- Trên từng output tương ứng trong INTEGRA: bật option "Polarity" (bắt buộc - nếu không bật, output sẽ phát liên tục thay vì một lần)
- Nếu muốn message phát lặp lại: bật option "Pulsation" trên output đó
Lưu ý quan trọng - địa chỉ:
Số address chiếm phụ thuộc cấu hình DIP 6-7. Ví dụ: address = 5, DIP6=ON, DIP7=ON (32 messages, 4 addresses), panel sẽ occupy addresses 5, 6, 7, 8. Nếu có expander khác tại address 6 hoặc 7, xung đột xảy ra và cả hai thiết bị đều không hoạt động đúng. Nên lập address map toàn bộ trước khi lắp đặt.
Ưu điểm của phương thức này:
- Tích hợp sâu với logic alarm của panel: message phát theo zone, partition, loại sự kiện
- Quản lý tập trung trong INTEGRA SOFT / GUARDX
- Hỗ trợ time schedule: phát message theo giờ trong ngày nếu cần
Hạn chế:
- Yêu cầu panel INTEGRA (không hoạt động với panel thứ ba qua phương thức này)
- Phải tính địa chỉ cẩn thận tránh overlap
- Cấu hình phức tạp hơn phương thức 2
Phương thức 2: Qua IN1-IN16 inputs - kích hoạt độc lập
Cơ chế hoạt động:
Short input xuống COM (ground) = trigger message tương ứng tức thì. Mặc định assignment:
- IN1 = message 0
- IN2 = message 1
- IN3 = message 2
- ...
- IN16 = message 15
Assignment có thể thay đổi bằng tổ hợp nút NEXT+PLAY trên module (không cần VMG-SOFT).
Thiết bị có thể trigger INT-VMG qua inputs:
- Panel báo cháy (fire alarm panel): relay output kết nối IN1-IN16
- BMS/BAS: digital output
- PLC: relay hoặc OC (open-collector) output
- Chuông cửa, access control reader: relay output
- Bất kỳ thiết bị nào có dry contact output
Ưu điểm của phương thức này:
- Không cần panel INTEGRA, không cần keypad bus
- Tích hợp với hệ thống thứ ba đơn giản
- Commissioning nhanh: cấp nguồn, đấu input, test ngay
- Phù hợp cho các ứng dụng đơn lẻ: thông báo chuông cửa, cảnh báo an toàn xưởng sản xuất, hướng dẫn sơ tán
Hạn chế:
- Chỉ trigger theo sự kiện nhị phân (có/không), không có logic phức tạp theo schedule hay partition
- Tối đa 16 inputs đồng thời; nếu cần nhiều hơn phải chuyển sang phương thức keypad bus với số messages lớn hơn
Kết hợp cả hai phương thức
INT-VMG có thể đồng thời kết nối keypad bus INTEGRA và có inputs IN1-IN16 đấu vào. Panel INTEGRA quản lý output expander qua bus, trong khi hệ thống khác (fire alarm, BMS) có thể trigger độc lập qua inputs. Message queue tối đa 96 lệnh xử lý đồng thời đảm bảo không có conflict ngay cả khi cả hai nguồn trigger hoạt động cùng lúc.
Quản lý Voice Messages bằng VMG-SOFT
VMG-SOFT là phần mềm Windows miễn phí của Satel, kết nối với INT-VMG qua cổng USB Mini-B.
Chức năng chính:
- Record message trực tiếp trên máy tính (chất lượng cao hơn microphone tích hợp)
- Import file âm thanh định dạng .WAV hoặc .MP3
- Assign message vào slot (0-31)
- Đặt mức âm lượng từng message độc lập
- Thiết lập số lần lặp lại cho từng message
- Đọc trạng thái module: firmware version, số messages đã lưu, cấu hình DIP
So sánh ghi bằng microphone tích hợp vs VMG-SOFT:
| Tiêu chí | Microphone tích hợp (DIP 8=ON) | VMG-SOFT + USB |
|---|---|---|
| Thiết bị cần | Không cần máy tính | Máy tính Windows |
| Chất lượng âm thanh | Trung bình | Cao (studio recording hoặc file chuẩn) |
| Thời lượng tối đa/message | 16 giây (ghi trực tiếp) | Không giới hạn (phụ thuộc tổng 17 phút) |
| Hệ số tiện lợi trường | Cao (ghi tại công trình) | Thấp (cần mang máy tính ra) |
| Phù hợp cho | Test nhanh, nội dung tạm thời | Production deployment |
Khuyến nghị: Cho các dự án thử nghiệm hoặc tích hợp đơn giản, ghi bằng microphone tích hợp để xác minh hoạt động trước. Trước khi bàn giao công trình, upload lại tất cả messages từ file âm thanh chuẩn qua VMG-SOFT để đảm bảo nội dung chính xác và chất lượng âm thanh đồng đều.

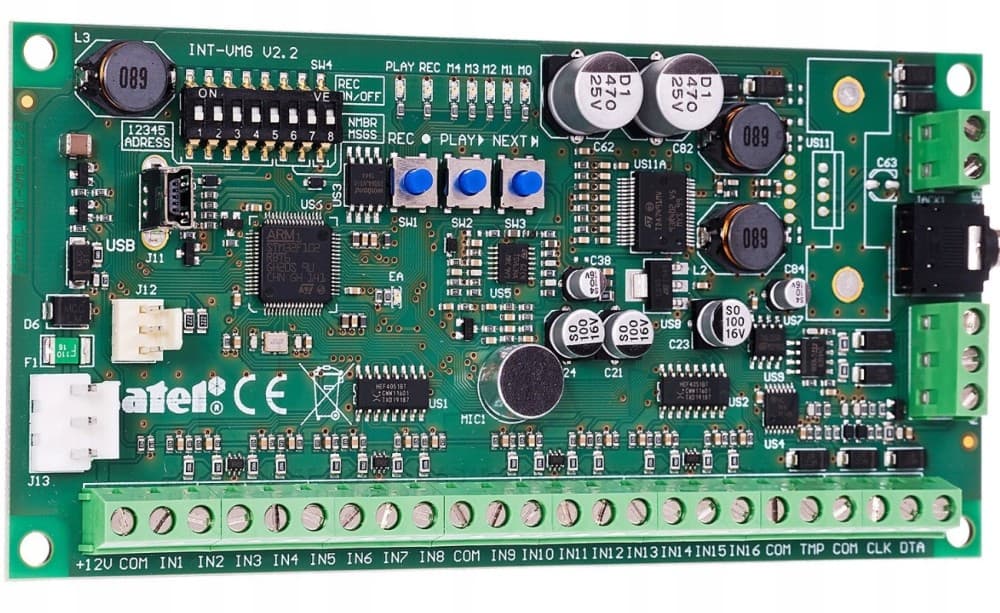

LEDs, Buttons và Giao diện Trên Module
LED indicator
| LED | Trạng thái sáng | Ý nghĩa |
|---|---|---|
| PLAY | Đang sáng | Module đang phát message |
| REC | Đang sáng | Module đang ghi bằng microphone |
| M4, M3, M2, M1, M0 | Binary display | Hiển thị số message đang được chọn (binary 0-31) |
| EA | Đang sáng | Không có kết nối với panel qua keypad bus |
Ghi chú LED EA: Nếu chỉ dùng phương thức IN1-IN16 mà không kết nối keypad bus, LED EA sẽ sáng liên tục - đây là bình thường, không phải lỗi.
Buttons
| Button | Chức năng |
|---|---|
| NEXT | Chọn số message khi record bằng microphone tích hợp |
| PLAY | Phát thử message đang chọn (test trên công trình) |
| REC | Ghi message bằng microphone tích hợp (cần DIP 8=ON) |
| NEXT + PLAY (đồng thời) | Thay đổi assignment của message cho các inputs IN1-IN16 |
Lưu ý Lắp Đặt và Commissioning
Trước khi đấu vào keypad bus INTEGRA:
- Tính address map đầy đủ của toàn bộ bus: panel, all expanders, all keypads
- Chọn address cho INT-VMG và xác định phạm vi address chiếm (1-4 address tùy DIP 6-7)
- Set DIP 1-5 chính xác trước khi cấp nguồn
- Kiểm tra trong INTEGRA SOFT rằng panel đã nhận diện INT-VMG là output expander
Sau khi panel nhận diện:
- Gán output của panel vào message cần phát
- Bật option "Polarity" trên mỗi output (bắt buộc - không bật sẽ phát liên tục)
- Nếu cần phát lặp lại: bật option "Pulsation"
- Test từng message từ INTEGRA SOFT/GUARDX trước khi bàn giao
Kiểm tra phương thức IN1-IN16:
Dùng đồng hồ vạn năng ở chế độ continuity hoặc một đoạn dây ngắn: short IN1 xuống COM và kiểm tra speaker phát message 0. Nếu không có âm thanh, kiểm tra lại cấp nguồn (+12V/COM) trước khi debug thêm.
Vấn đề thường gặp:
- LED EA sáng sau khi kết nối bus: kiểm tra lại CLK/DTA có bị hoán đổi không; kiểm tra địa chỉ DIP có trùng với thiết bị khác trên bus không
- Panel không nhận diện INT-VMG: kiểm tra jumper bus termination; INT-VMG phải được cấp nguồn trước khi panel quét bus
- Message phát liên tục không đúng: output trên panel chưa bật option "Polarity"
- Âm lượng nhỏ hoặc nhiễu: kiểm tra trở kháng speaker (phải 8 Ohm); dài dây speaker quá dài có thể cần amplifier ngoài qua mini-jack
Kết luận
INT-VMG giải quyết bài toán thông báo âm thanh theo sự kiện trong hệ thống báo động mà không cần giải pháp PABX hay cloud-based. Điểm mạnh chính: linh hoạt trong tích hợp (keypad bus INTEGRA cho tích hợp sâu, IN1-IN16 cho kết nối hệ thống thứ ba), bảo trì đơn giản (VMG-SOFT miễn phí, ghi lại message mà không cần firmware update), và cấu hình thực tế qua DIP switch giúp commissioning nhanh tại công trình.
Điểm cần chú ý khi thiết kế: tính toán address map trước khi đặt DIP 6-7, đảm bảo option "Polarity" được bật trên mỗi output của panel, và chọn nguồn 12V đủ dung lượng cho peak current khi speaker đang hoạt động.
