IR-TEC MRA-514 DALI-2 Input Device Occupancy và Ánh Sáng Cho Chiếu Sáng Thương Mại Indoor
Trong hệ thống DALI-2 có Application Controller, sensor không tự gửi lệnh đến driver mà báo cáo dữ liệu cho controller xử lý. Controller mới là người quyết định dim lên, dim xuống, hay tắt đèn theo logic đã lập trình. MRA-514 của IR-TEC được thiết kế cho kiến trúc này: DALI-2 Input Device đầy đủ, báo cáo cả occupancy (Part 303) và ánh sáng (Part 304) cho Application Controller.

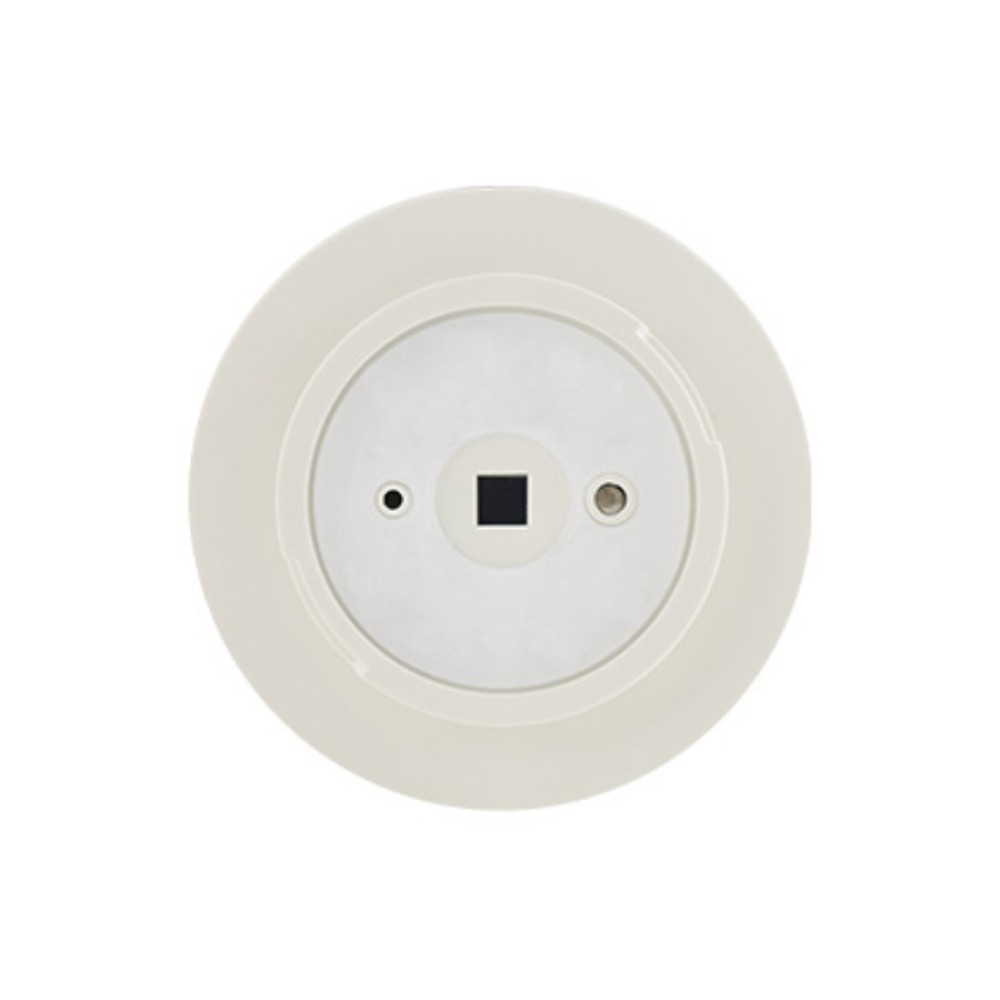

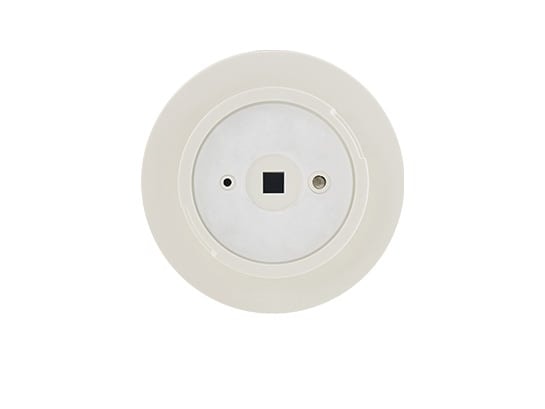

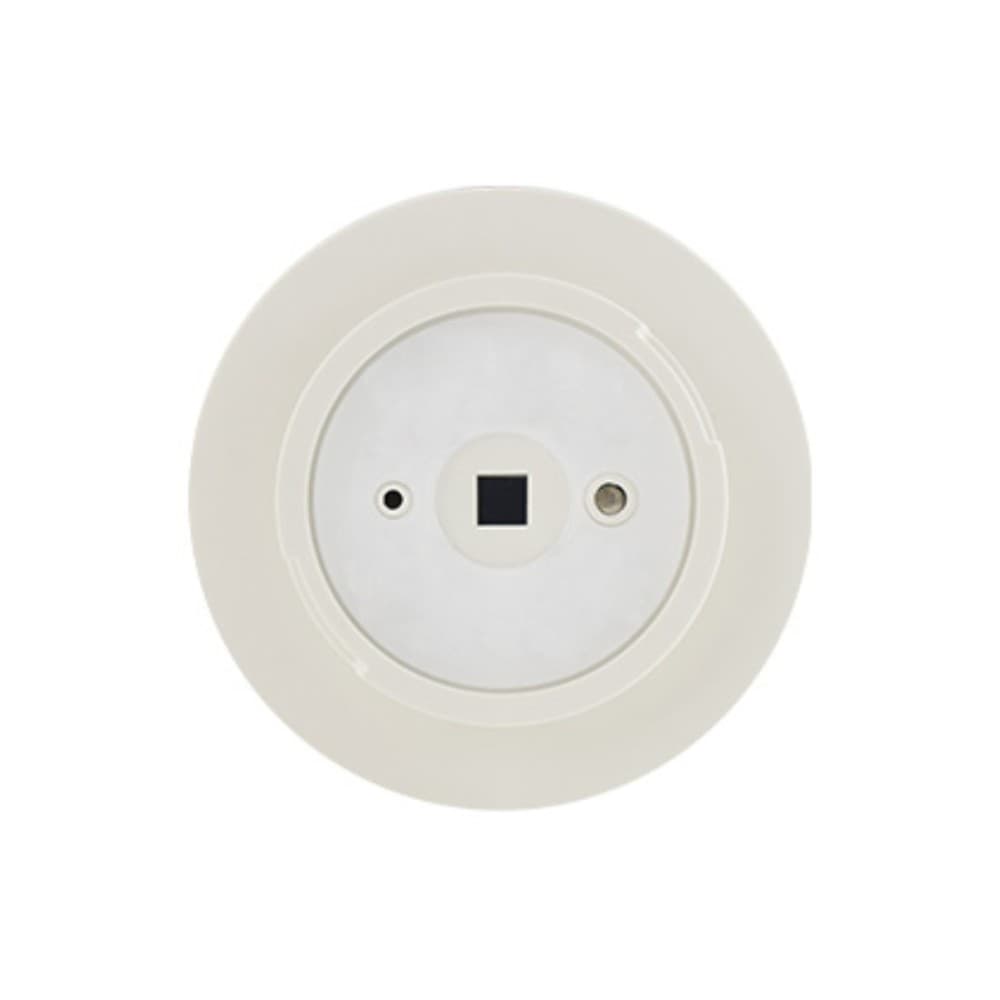

MRA-514 là sensor PIR và ALS tích hợp, bus-powered hoàn toàn từ DALI-2, tiêu thụ tối đa 10mA. Chuẩn hóa theo IEC 62386 Parts 101, 103, 303 và 304, nghĩa là interoperable với bất kỳ DALI-2 Application Controller nào hỗ trợ input devices.
Vai trò MRA-514 trong hệ sinh thái DALI-2

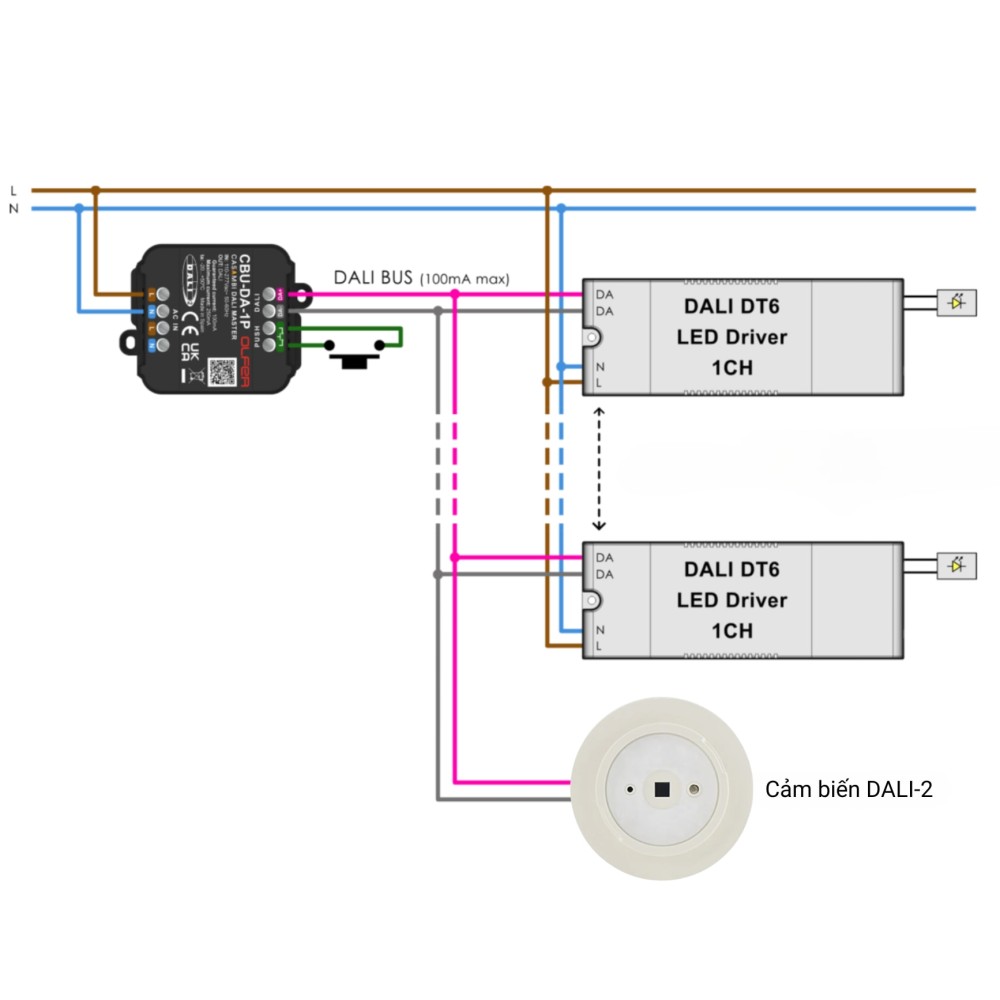

MRA-514 là DALI-2 Input Device, đóng vai trò sensor node trong hệ thống DALI-2. Sensor được gán địa chỉ DALI-2 riêng, liên tục báo cáo 2 loại dữ liệu cho Application Controller:
- Occupancy status: có người/vắng người (theo IEC 62386-303)
- Ambient light level: mức ánh sáng 2-1000 lux (theo IEC 62386-304)
Application Controller (ví dụ Helvar 950) nhận dữ liệu này, áp dụng logic đã lập trình (schedule, scene, threshold), rồi gửi lệnh cho DALI-2 driver tương ứng.
Đây là điểm khác biệt cốt lõi giữa DALI-2 Input Device (MRA-514) và DALI Broadcast sensor (MRD-510, ON-MRD-734SZ). Broadcast sensor tự gửi lệnh DALI đến driver, không cần controller trung tâm nhưng logic điều khiển kém linh hoạt hơn. DALI-2 Input Device báo cáo data, controller xử lý, cho phép logic phức tạp và giám sát từng điểm.
Tùy chọn mounting
| Code | Mounting | Ghi chú |
|---|---|---|

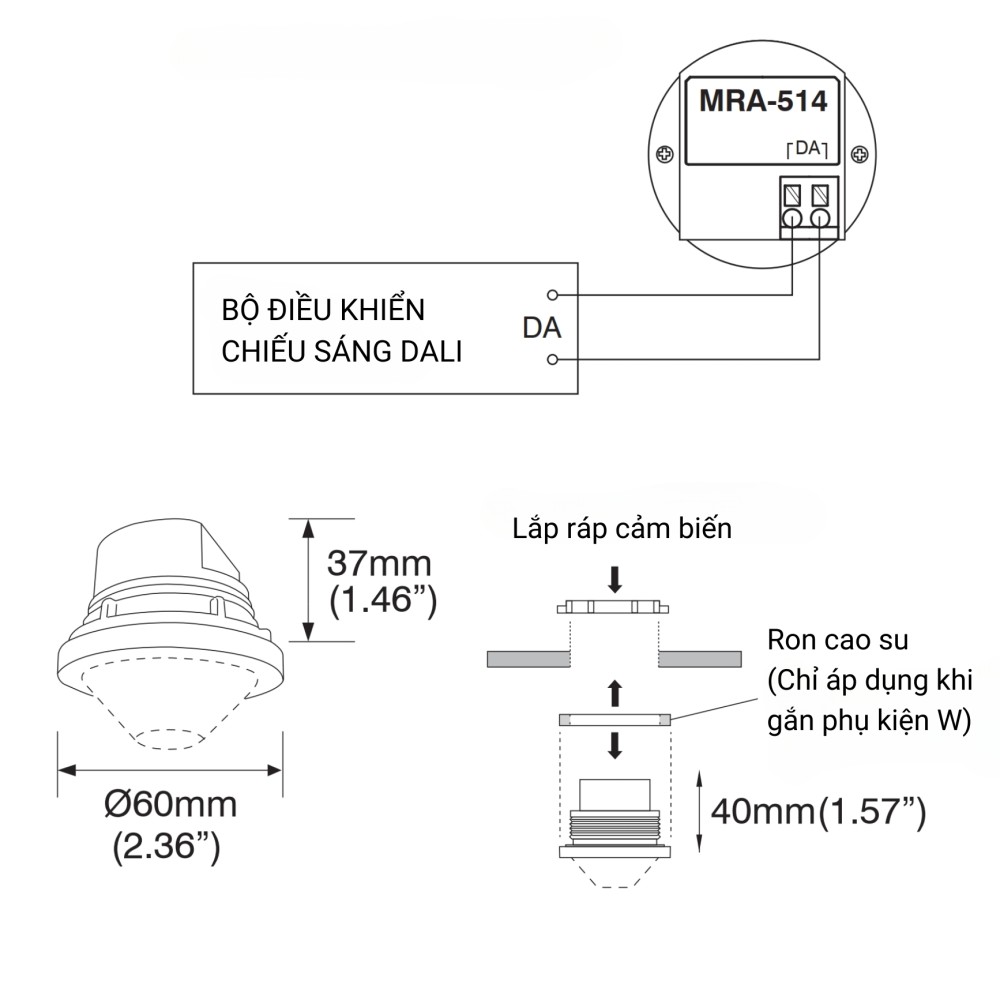

| F / W | Fixture Integrated (F: thường, W: IP-66) | Tích hợp trực tiếp vào luminaire |
| E / P | Fixture External (E: thường, P: IP-66) | Gắn ngoài luminaire, cần EMB-500/PMB-500 |

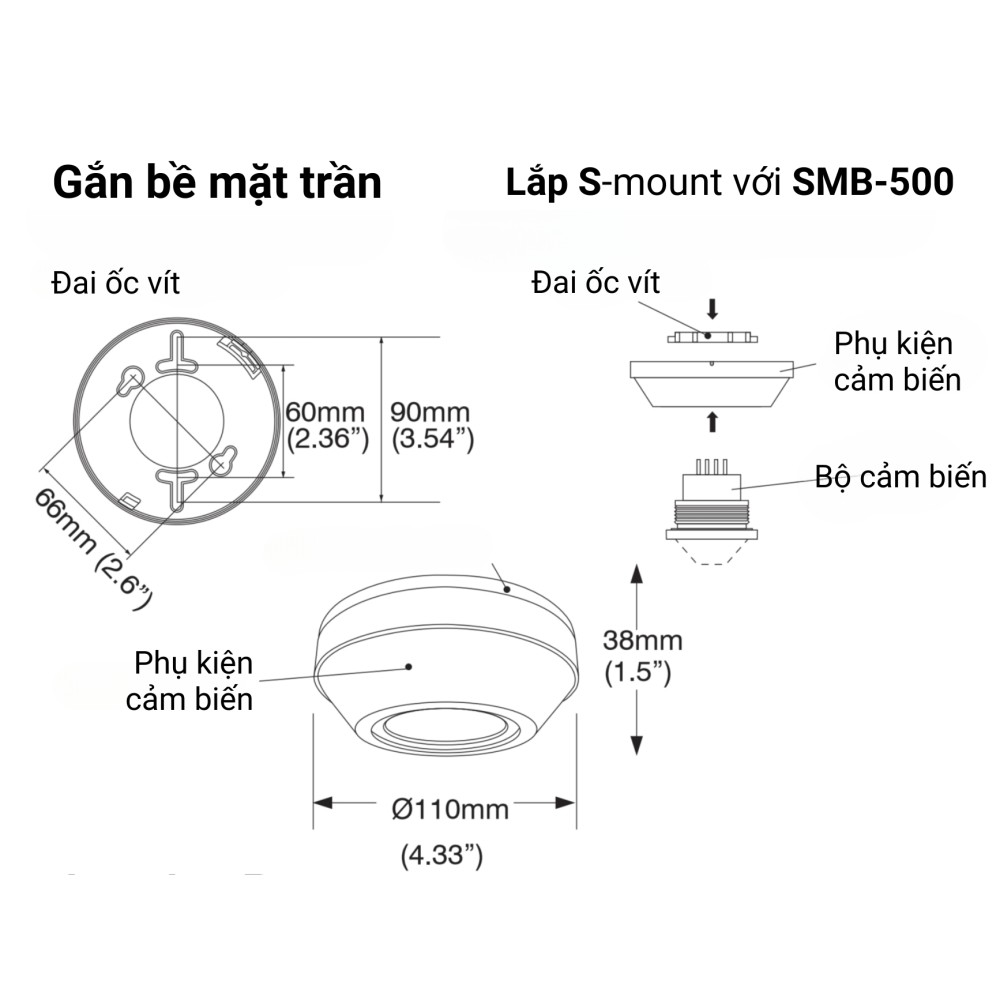

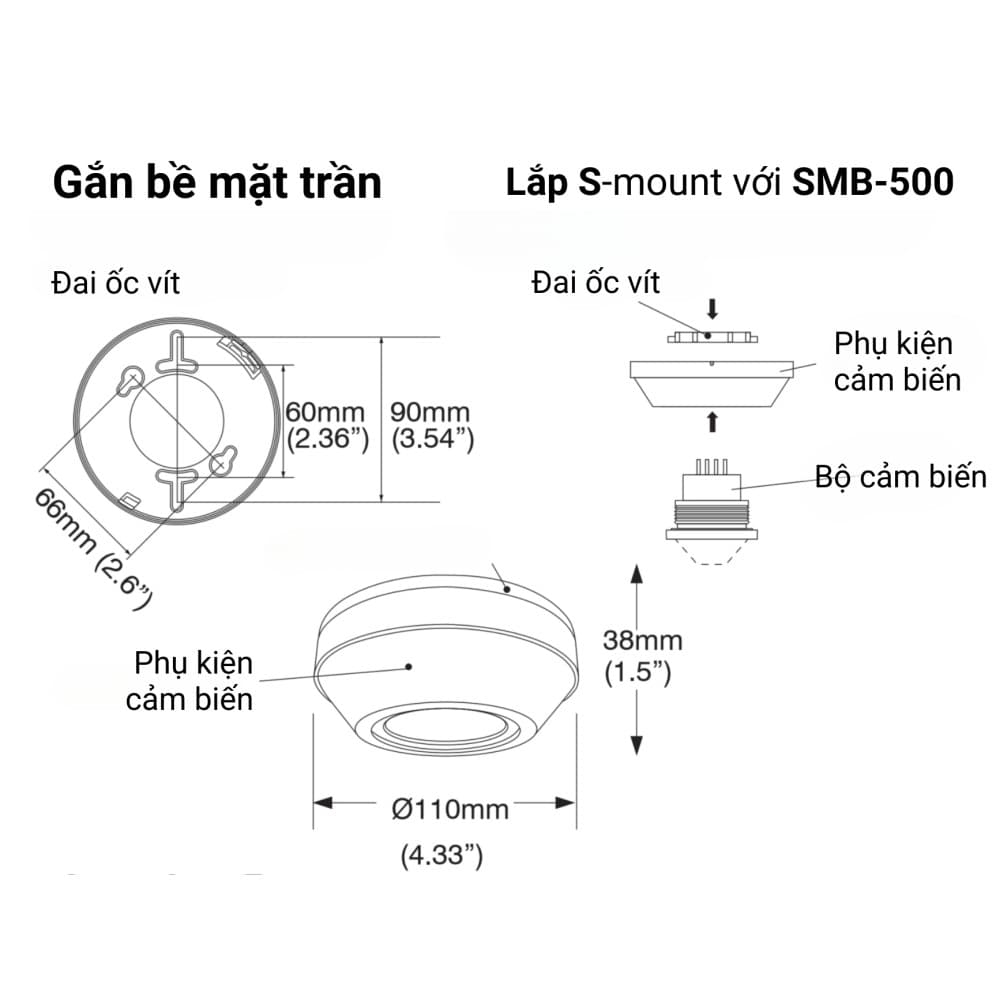

| S | Ceiling Surface | Gắn nổi trần, cần SMB-500 |

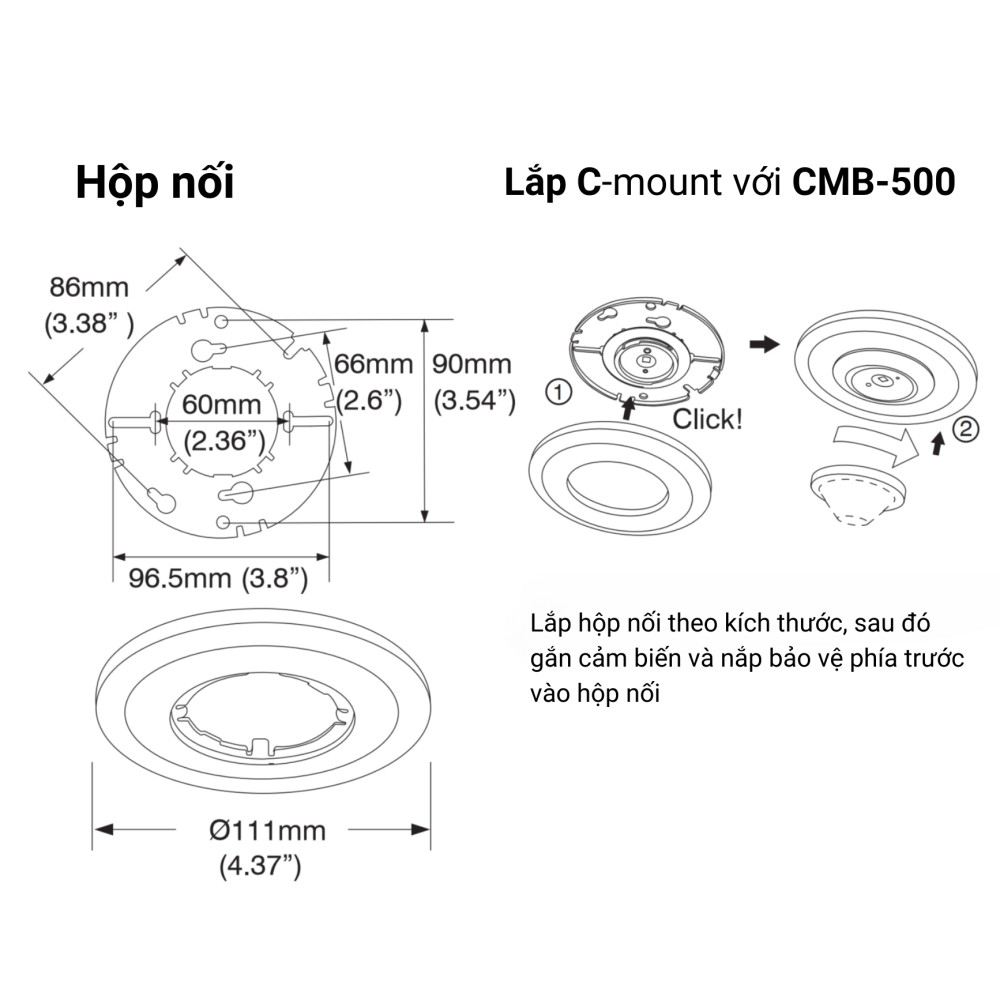

| C | Junction Box | Gắn vào hộp kỹ thuật, cần CMB-500 |

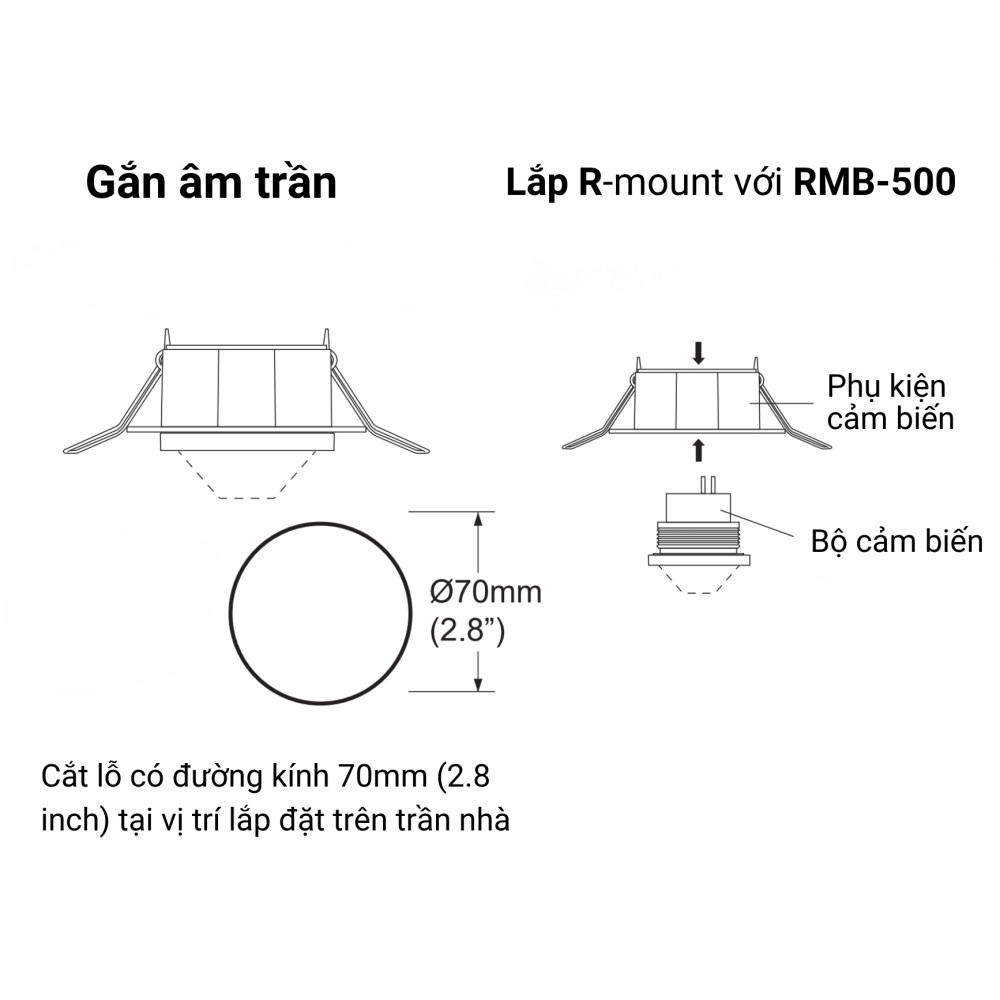

| R | Ceiling Recess | Âm trần, cần RMB-500, lỗ cắt Ø70mm |
Thiết kế modular cho phép kết hợp linh hoạt: cùng một sensor head, mounting bracket khác nhau cho cách lắp khác nhau.
| Mã | Tùy Chọn Lắp Đặt | Giá Đỡ Lắp Đặt | |
| F | Tích hợp trực tiếp vào đèn | --- |
|
| W | Tích hợp vào đèn (chuẩn IP-66) | --- |
|
| E | Gắn ngoài đèn | EMB-500 |
|
| P | Gắn ngoài đèn (chuẩn IP-66) | PMB-500 |
|
| S | Lắp nổi trên trần | SMB-500 |
|
| C | Hộp nối | CMB-500 |
|
| R | Lắp âm trần | RMB-500 |
|
8 loại lens cho đa dạng ứng dụng
| Lens | Hình dạng | Độ cao lắp đặt | Vùng phủ | Ứng dụng |
|---|---|---|---|---|
| A | Cone chuẩn | 2.4-4.5m | 2X độ cao | Văn phòng, corridor |
| B | Cone rộng | 2.4-3.0m | 6X độ cao | Vùng phủ rộng, cột thấp |
| C | Cone high bay | 4.5-9.0m | 3X độ cao | Kho hàng, xưởng |
| D | Round chuẩn | 2.4-6.0m | 2X độ cao | Standard ceiling mount |
| F | Dome rộng | 2.4-6.0m | 4X độ cao | Open space rộng |
| G | Arch hành lang | 2.4-12.0m | 3X độ cao | Hành lang, lối đi dài |
| H | Dome high bay | 9.0-15.0m | 1X độ cao | Kho cao, không gian lớn |
| L | Arch long aisle | 2.4-3.0m | 6X độ cao | Hành lang hẹp dài |
Lens có thể thay đổi sau khi lắp đặt vì thiết kế modular.
| Mã | Hình Dạng Lens | Chiều Cao Lắp Đặt | Vùng Phủ Sóng | |
| A | Tiêu chuẩn | Hình nón | 2.4 ~ 4.5 m (8 ~ 15 ft) |
|
| B | Cực rộng | Hình nón | 2.4 ~ 3.0 m (8 ~ 10 ft) |
|
| C | Cao | Hình nón | 4.5 ~ 9.0 m (15 ~ 30 ft) |
|
| D | Tiêu chuẩn | Hình tròn | 2.4 ~ 6.0 m (8 ~ 20 ft) |
|
| F | Cực rộng | Hình vòm | 2.4 ~ 6.0 m (8 ~ 20 ft) |
|
| G | Đường đi hẹp | Hình cung | 2.4 ~ 12.0 m (8 ~ 40 ft) |
|
| H | Cao | Hình vòm | 9.0 ~ 15.0 m (30 ~ 50 ft) |
|
| L | Hành lang dài | Hình cung | 2.4 ~ 3.0 m (8 ~ 10 ft) |
|
Chứng nhận IEC 62386 Parts 303 và 304 tại sao quan trọng
Part 303 (occupancy sensor) và Part 304 (light sensor) là các chuẩn DALI-2 quy định chính xác cách sensor báo cáo dữ liệu, event format, cách query, và cách configure. Sensor được chứng nhận theo các Part này đảm bảo:
- Application Controller đọc được dữ liệu theo chuẩn, không cần driver hay profile riêng
- Thay thế sensor từ hãng khác (miễn là DALI-2 certified cùng Part) mà không cần reconfigure controller
- Logic điều khiển trong controller có thể áp dụng cho nhiều dự án mà không cần tùy chỉnh lại từng lần
Đây là lý do MRA-514 chỉ hoạt động đầy đủ với DALI-2 Multi Master Application Controller như Helvar 950. 905/910/920 (Single Master) không hỗ trợ DALI-2 Control Devices.
Kết luận
MRA-514 là lựa chọn đúng khi hệ thống có DALI-2 Application Controller đầy đủ (Helvar 950 hoặc tương đương) và cần sensor được địa chỉ hóa riêng, báo cáo data chuẩn DALI-2 cho controller xử lý tập trung. Nếu hệ thống không có DALI-2 Application Controller, MRD-510 (DALI Broadcast) là phương án đơn giản và kinh tế hơn. KNXStore phân phối MRA-514 và tư vấn tích hợp vào hệ thống Helvar hoặc DALI-2 controller tương thích.
