Trong một dự án chiếu sáng DALI lớn, câu hỏi luôn quay về việc chọn gateway KNX-DALI nào cho đúng: cần bao nhiêu kênh, có điều khiển màu không, có phải giám sát đèn khẩn cấp không. ABB i-bus KNX DALI Gateway Premium DG/S 2.64.5.1 là bản 2 kênh của dòng Premium, thiết kế cho công trình cần chia hai vùng chiếu sáng DALI độc lập trên cùng một module và cần đủ tính năng cao cấp: điều khiển màu DT8, Human Centric Lighting, và giám sát đèn khẩn cấp qua KNX. Bài này đi vào thông số thật, điểm khác biệt so với bản Basic, và các giới hạn cần biết trước khi đưa vào thiết kế.
DG/S 2.64.5.1 là gì và giải quyết bài toán nào

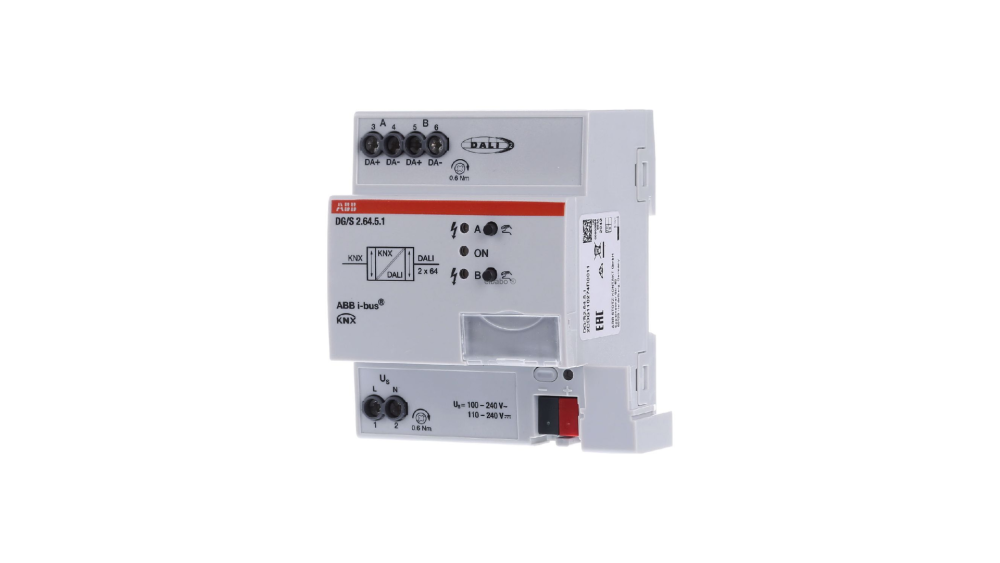

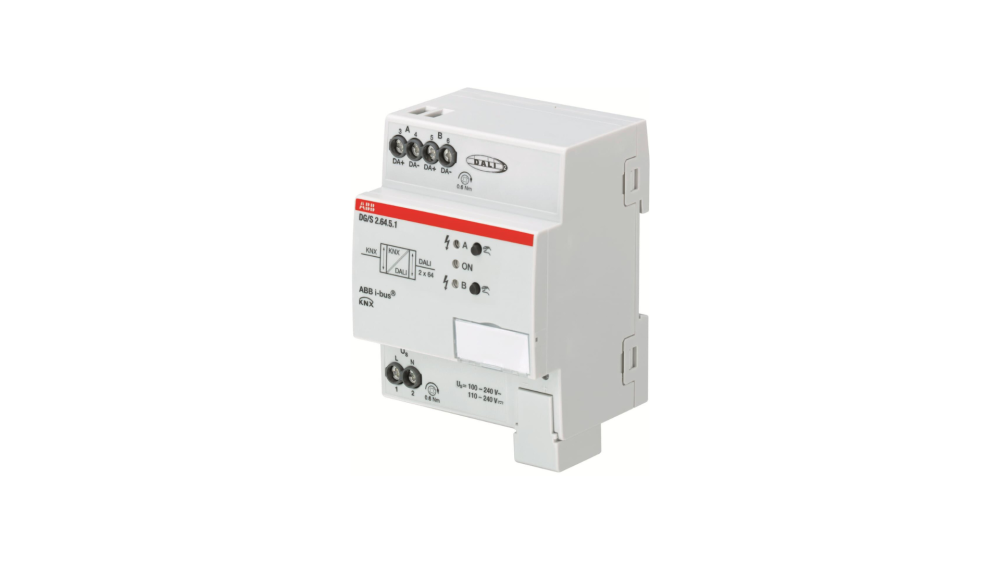

DG/S 2.64.5.1 là bộ gateway chuyển đổi giữa KNX và DALI, dạng module lắp thanh ray DIN (MDRC, 4 module rộng), do ABB STOTZ-KONTAKT sản xuất. Nó đóng vai trò cầu nối: một bên là KNX bus điều khiển toàn tòa nhà, một bên là hai đường DALI riêng cho chiếu sáng. Tên sản phẩm giải mã theo quy ước ABB: D là DALI, G là Gateway, chữ số đầu là số kênh (ở đây là 2), 64 là số thiết bị DALI tối đa mỗi kênh, và 5 là dòng Premium.
Đây là DALI single-master controller theo IEC 62386 Part 101ed2 và Part 103ed1, đã đạt chứng nhận DALI-2, hỗ trợ cả hệ DALI thế hệ 1 lẫn DALI-2. Gateway tích hợp sẵn nguồn cấp DALI cho từng kênh, nên không cần bộ nguồn DALI riêng khi số thiết bị nằm trong giới hạn.
Điểm cần nắm ngay: hai kênh là hai đường DALI hoàn toàn độc lập, mỗi kênh tối đa 64 thiết bị. Đừng hiểu nhầm 2x64 là 128 thiết bị dùng chung một đường.
Điểm khác biệt của bản Premium so với bản Basic

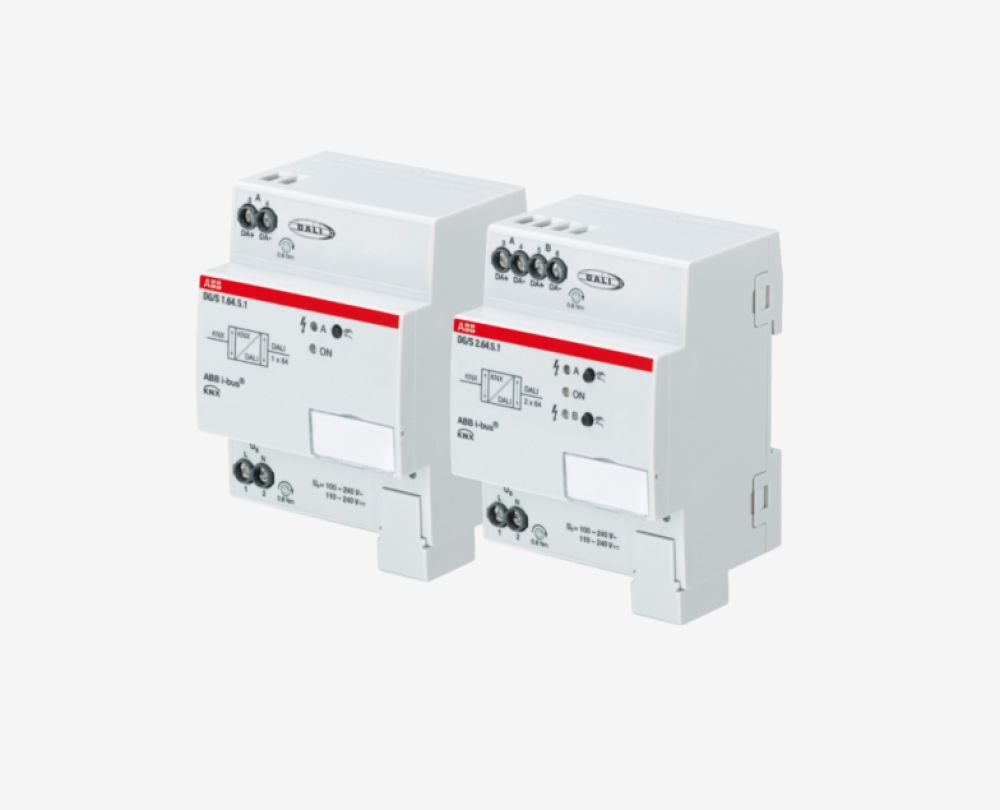

Đây là phần dễ chọn nhầm nhất. Cùng cấu hình 2 kênh, 2x64 thiết bị, nhưng bản Basic DG/S 2.64.1.1 không có nhóm tính năng cao cấp bên dưới. Nếu dự án cần một trong số này, phải chọn Premium.
Điều khiển màu DT8, HCL và Dim2Warm
Premium hỗ trợ đèn DALI DT8 điều khiển màu theo IEC 62386 Part 209: nhiệt độ màu Tc (Tunable White), RGB, RGB(W), HSV, HSV(W), điều khiển riêng lẻ, theo nhóm, theo cảnh và theo chuỗi. Kèm theo là hai chức năng đáng giá cho không gian thương mại: Human Centric Lighting (HCL) tự động mô phỏng đường cong nhiệt độ màu theo thời gian trong ngày, và Dim2Warm mô phỏng hiệu ứng ấm dần của đèn sợi đốt khi giảm sáng. Điều khiển màu thực hiện qua group object KNX 1-byte, 3-byte hoặc 6-byte.
Sequencer và cảnh
Mỗi kênh có 16 nhóm, 16 cảnh, và 4 chuỗi (sequence) độc lập, mỗi chuỗi tối đa 11 bước và lặp lại theo vòng. Đây là thứ bản Basic không có, phù hợp cho kịch bản ánh sáng động ở showroom, sảnh hoặc mặt tiền.
Load shedding (cắt giảm tải)

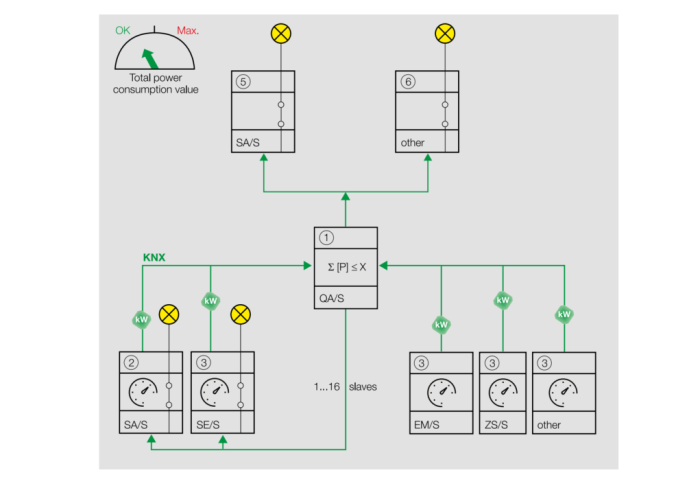

Premium tích hợp chức năng Central Load Shedding theo DTP 236.001. Khi một thiết bị load control master trong hệ KNX phát hiện tổng công suất vượt ngưỡng, nó gửi các cấp load shedding lên bus, gateway nhận và giới hạn độ sáng tối đa của các thiết bị được gán. Đây là góc tiết kiệm điện đáng nhấn khi tư vấn cho chủ đầu tư quan tâm vận hành.
Các loại đèn DALI DT8 điều khiển màu và nhiệt độ màu mà gateway Premium làm việc cùng:
Một trong những lý do chọn Premium cho công trình là khả năng quản lý đèn khẩn cấp tự cấp nguồn theo IEC 62386 Part 202. Qua KNX, gateway có thể kích hoạt và dừng chức năng kiểm tra, chạy kiểm tra thời gian vận hành và kiểm tra vận hành từng phần, đọc dung lượng pin của đèn khẩn cấp, và truyền kết quả kiểm tra lên KNX.
Cần nói thẳng một giới hạn: bản thân gateway không cung cấp chức năng ghi log pháp lý cho chiếu sáng khẩn cấp. Nó chỉ đóng vai trò cầu nối giữa lệnh KNX và lệnh DALI. Việc lưu trữ kết quả kiểm tra theo quy định vẫn cần hệ thống quản lý cấp cao hơn. Ngoài ra, hai chế độ Inhibit và Rest của đèn khẩn cấp khiến đèn ngừng chức năng an toàn và ở trạng thái tắt, nên chỉ dùng trong giai đoạn thi công khi nguồn điện bị cắt thường xuyên.

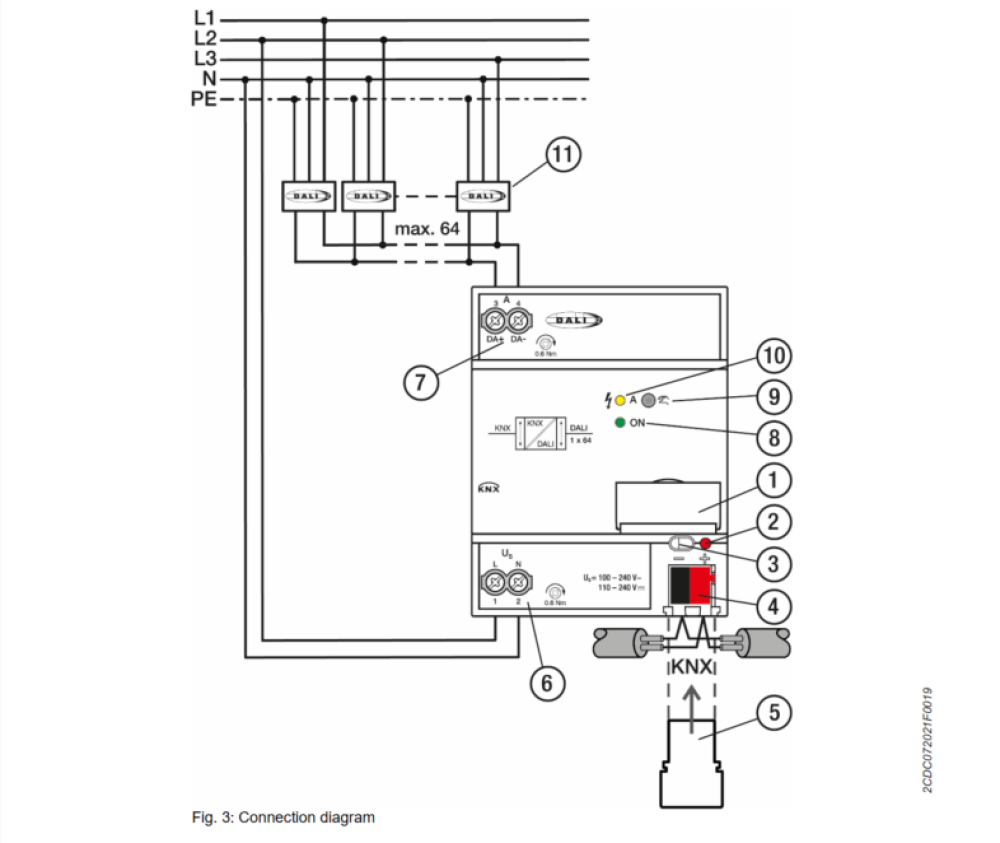

Sơ Đồ Đấu Nối Và Các Cổng Trên Thiết Bị
DG/S 2.64.5.1 gom ba nhóm đấu nối trên một module: nguồn cấp lưới, bus KNX, và hai đường DALI. Nắm bố trí terminal trước giúp đi dây tủ nhanh và tránh đấu nhầm.
Ba nhóm terminal chính
Nhóm nguồn cấp gateway (Us): nhận 100...240 V AC hoặc 110...240 V DC từ lưới. Đây là nguồn cho bản thân gateway, tách biệt với DALI.

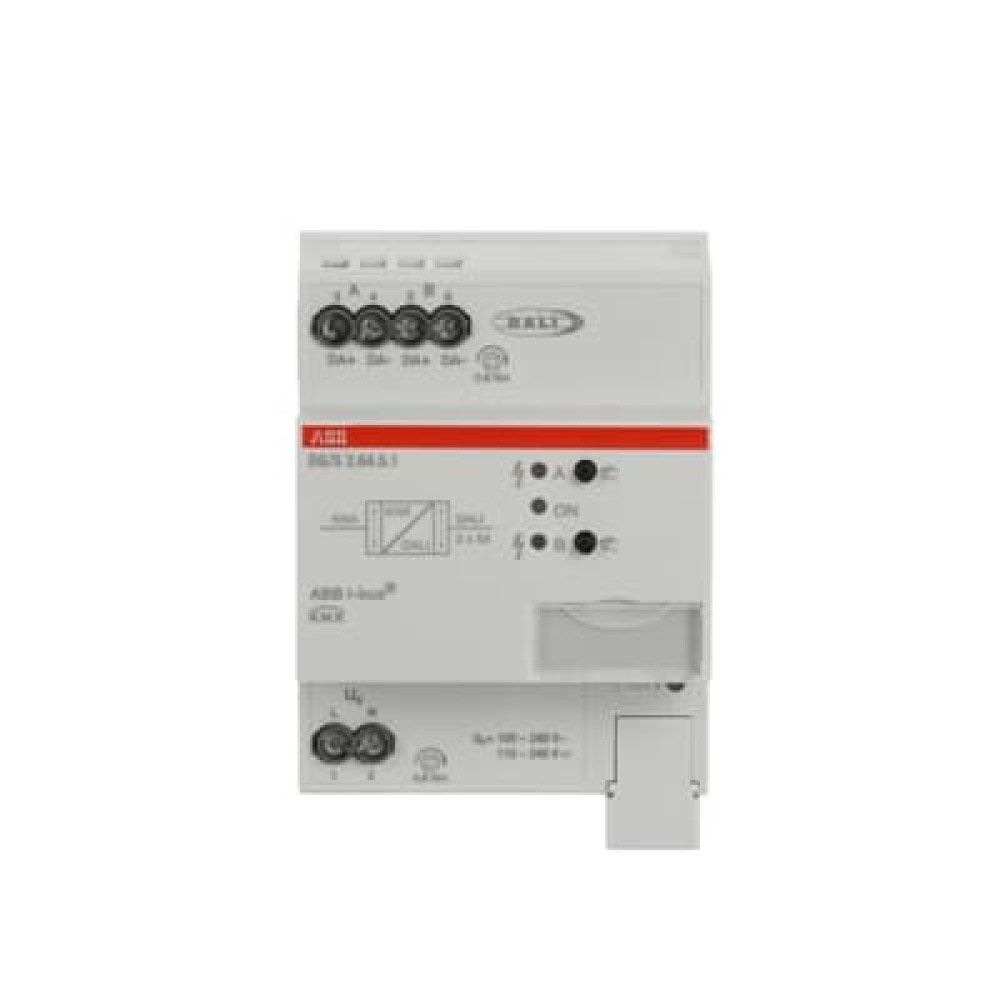

Nhóm KNX: terminal bus KNX không cần vít (screwless), dây solid 0.8 mm, kèm nút lập trình KNX và LED lập trình màu đỏ để gán địa chỉ vật lý. Có nắp che (cover cap) cho đầu nối KNX.
Nhóm DALI: hai đầu ra độc lập DALI A và DALI B, mỗi đầu có cặp terminal DA+/DA-, mỗi kênh đấu tối đa 64 thiết bị DALI (DT0, DT1, DT8). Vì gateway đã tích hợp nguồn DALI, không đấu thêm nguồn DALI ngoài vào các terminal này.
Đèn báo và nút vận hành thủ công
Mỗi kênh A/B có bộ chỉ thị và điều khiển riêng: LED Operation màu xanh báo thiết bị hoạt động, LED DALI status màu vàng báo trạng thái và lỗi của kênh đó (nháy 5 Hz khi quá 64 thiết bị), và nút Manual operation cho phép bật tắt thủ công toàn bộ thiết bị DALI của kênh để test đầu ra và gán địa chỉ mà không cần laptop.
Lưu ý dây DALI
Dây điều khiển DALI dùng vật liệu lắp đặt điện thông thường và không phân cực. Có thể tận dụng hai lõi không dùng của cáp NYM 5x1.5 mm² làm dây DALI, miễn tuân thủ tiêu chuẩn quốc gia liên quan. Lưu ý an toàn: cáp DALI cách điện cơ bản với nguồn theo EN 410 nhưng không có tính chất SELV, nên vẫn phải xử lý như mạch điện áp lưới về mặt cách ly.

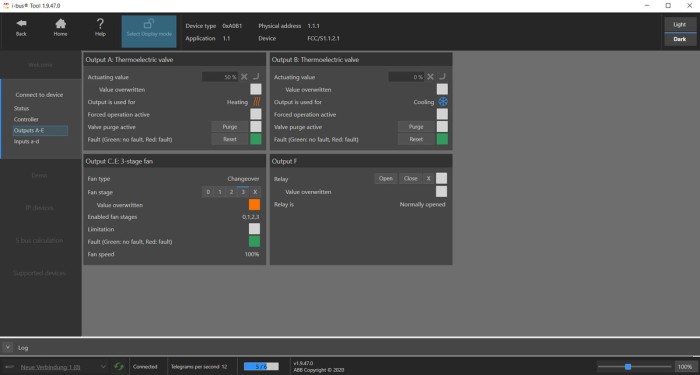

Commissioning bằng phần mềm ABB i-bus Tool
Địa chỉ vật lý KNX và tham số hóa làm bằng ETS (từ ETS 5.5.3), còn phần DALI cấp thấp xử lý bằng ABB i-bus Tool, phần mềm commissioning tải miễn phí từ ABB. Công cụ này bổ trợ ETS chứ không thay thế: ETS lo KNX, i-bus Tool lo quét thiết bị DALI, gán và đổi short address, gán nhóm, test và chẩn đoán. Các bước cấu hình thực tế theo từng màn hình được trình bày trong bài hướng dẫn cấu hình DALI Gateway ABB KNX.
Quét và gán địa chỉ DALI

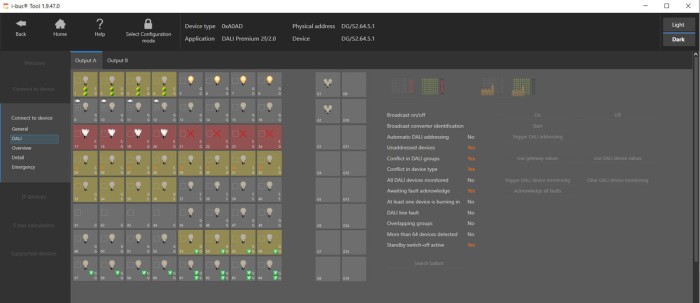

Trang DALI trong i-bus Tool hiển thị dạng bàn cờ, mỗi ô là một địa chỉ DALI, nhìn ngay được thiết bị nào đã gán địa chỉ và cấu hình đúng, kể cả thiết bị màu DT8. Công cụ báo các thiết bị chưa có địa chỉ (ballast mới từ nhà máy có short address mặc định 255, hoặc thiết bị sau khi RESET). Để gán, tắt automatic addressing rồi khởi động lại quá trình addressing, thiết bị mới sẽ nhận một short address trống và màn hình tự cập nhật.
Chẩn đoán và tìm thiết bị
i-bus Tool báo xung đột device type khi tham số ETS không khớp thiết bị thật, ví dụ ETS khai địa chỉ 1 là đèn khẩn cấp DT1 nhưng quét ra đèn màu DT8. Có chức năng Search ballast dùng thuật toán tìm để định vị chính xác từng thiết bị DALI trong hệ, rất hữu ích khi cần biết thiết bị nào đang ở đâu trong một lô lớn. Với thiết bị DT8, trang Detail cho phép xem và tạm chỉnh nhiệt độ màu ngay tại chỗ bằng slider (thao tác real-time, bỏ qua transition time của ETS).
Giới hạn và lưu ý khi thi công
Đây là các điểm hay gây lỗi thực tế, nắm trước để tránh mất thời gian dò.
Trần 64 thiết bị mỗi kênh
Mỗi kênh chỉ nhận tối đa 64 thiết bị DALI. Nếu đấu quá 64 trên một kênh, gateway không thoát khỏi giai đoạn khởi tạo và LED vàng của kênh đó nhấp nháy liên tục ở 5 Hz. Khi thi công gặp LED vàng nháy đều, kiểm tra ngay số lượng thiết bị trên kênh trước khi nghi ngờ chỗ khác.
Single-master: không đấu thêm master hay nguồn DALI khác
Gateway là single-master, đã tích hợp vai trò master và nguồn DALI. Không được đấu thêm cảm biến DALI, bộ điều khiển ánh sáng DALI hay bộ nguồn DALI khác vào đầu ra. Thêm master khác gây lỗi giao tiếp, còn thêm nguồn DALI khác có thể cộng dồn dòng và làm hỏng vĩnh viễn tầng đầu vào DALI của các ballast.
Địa chỉ và thay thế thiết bị
Chức năng gán địa chỉ tự động có thể đổi cả địa chỉ của thiết bị đang chạy tốt nếu phát sinh trùng địa chỉ, nên cân nhắc khi bật. Việc thay thế một thiết bị DALI mà không cần ETS chỉ hoạt động đúng khi dải địa chỉ DALI liền mạch, không có khoảng trống. Nếu nhiều thiết bị lỗi cùng lúc hoặc địa chỉ có lỗ hổng, gateway không đảm bảo gán đúng thiết bị thay thế.
Giám sát lỗi đèn tùy thiết bị
Để phát hiện lỗi đèn, chính thiết bị DALI phải hỗ trợ báo lỗi qua DALI. Ballast DALI thường hỗ trợ, nhưng DALI dimmer và DALI switch actuator thường không có đặc tính này, cần kiểm tra datasheet từng thiết bị. Khoảng cách tối đa từ gateway đến thiết bị DALI cuối cùng phụ thuộc tiết diện dây: 0.5 mm² cho 100 m, 1.5 mm² cho 300 m.
Các gateway KNX DALI khác trên KNXStore
DG/S 2.64.5.1 là lựa chọn khi cần đủ tính năng Premium và hai kênh độc lập. Với dự án nhỏ hơn, ngân sách khác, hoặc yêu cầu khác về số kênh và hệ sinh thái, dưới đây là các bộ gateway KNX-DALI đang có tại KNXStore để đối chiếu:
Kết Luận
ABB DG/S 2.64.5.1 là gateway KNX DALI 2 kênh bản Premium, phù hợp cho công trình cần chia hai vùng chiếu sáng DALI độc lập, có điều khiển màu DT8, Human Centric Lighting và giám sát đèn khẩn cấp qua KNX. Với dự án không cần điều khiển màu hay kịch bản động, bản Basic sẽ tiết kiệm hơn, nên xác định rõ yêu cầu trước khi chọn.
