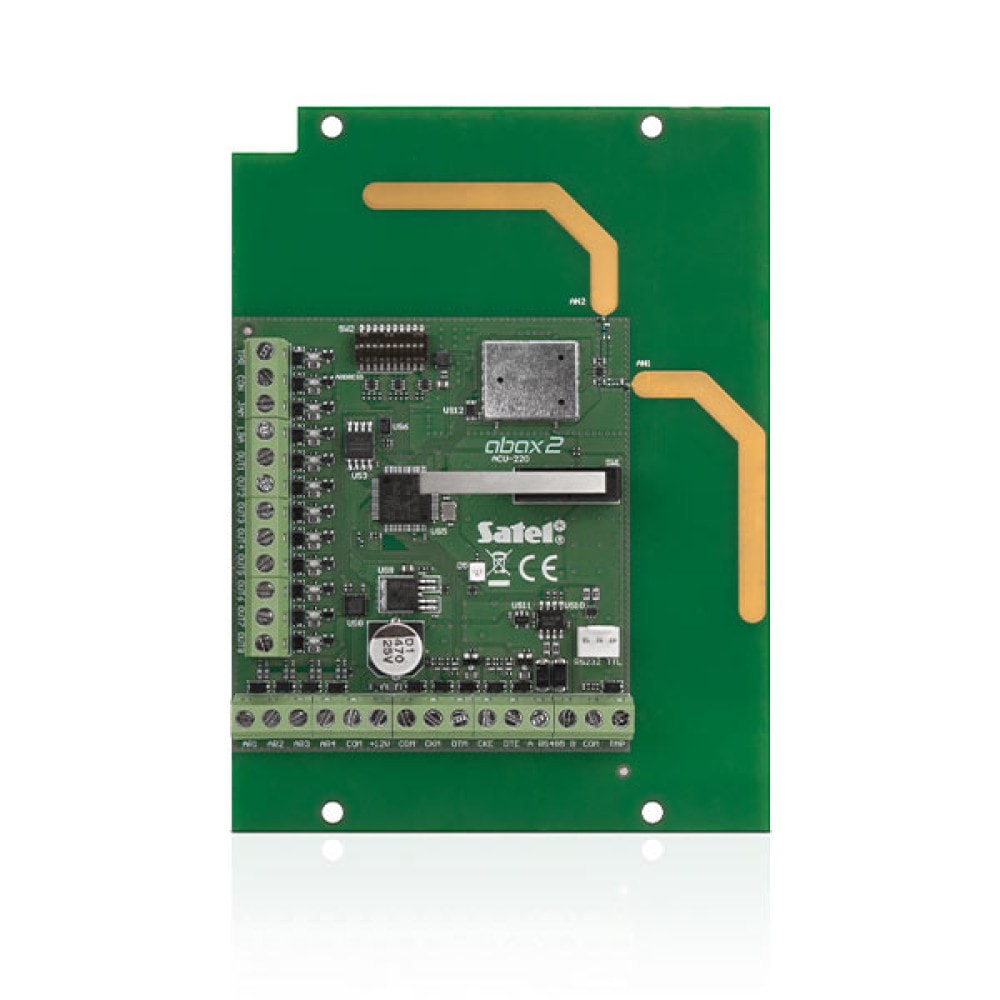

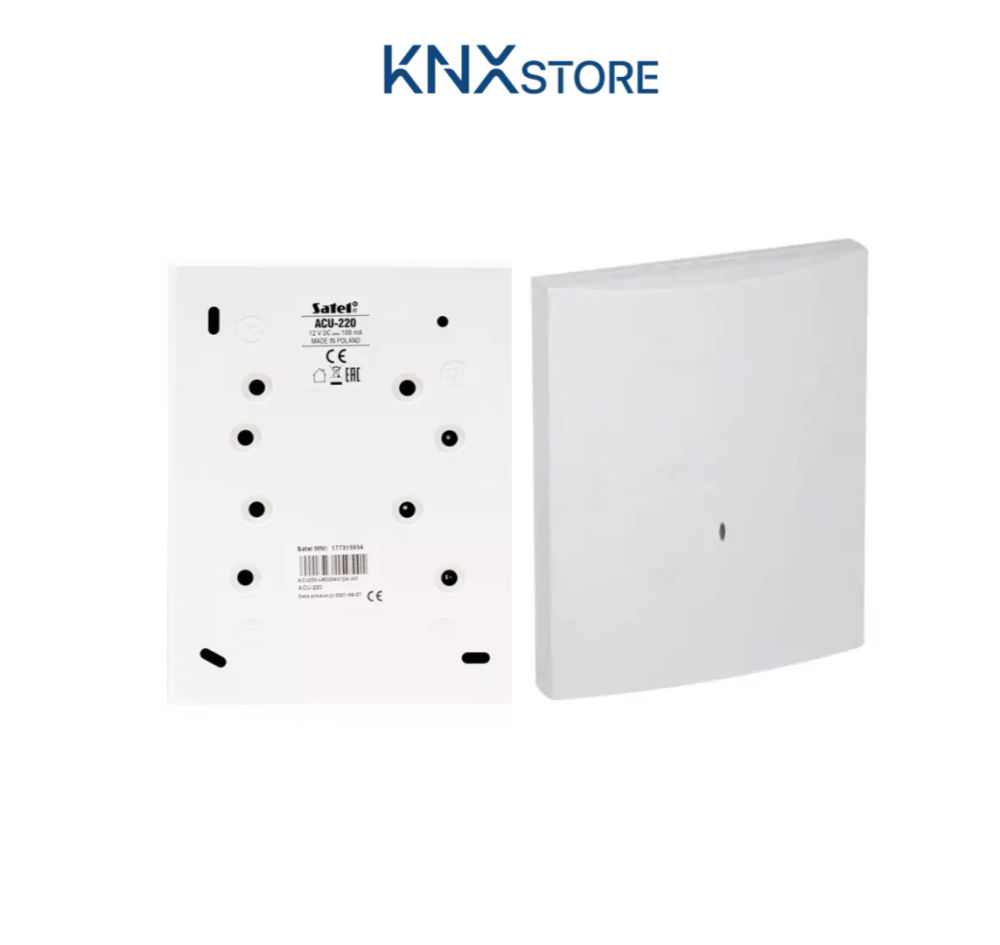

Satel ACU-220: Bộ Điều Khiển Hệ Thống Không Dây ABAX 2 (ABAX 2 Wireless System Controller)

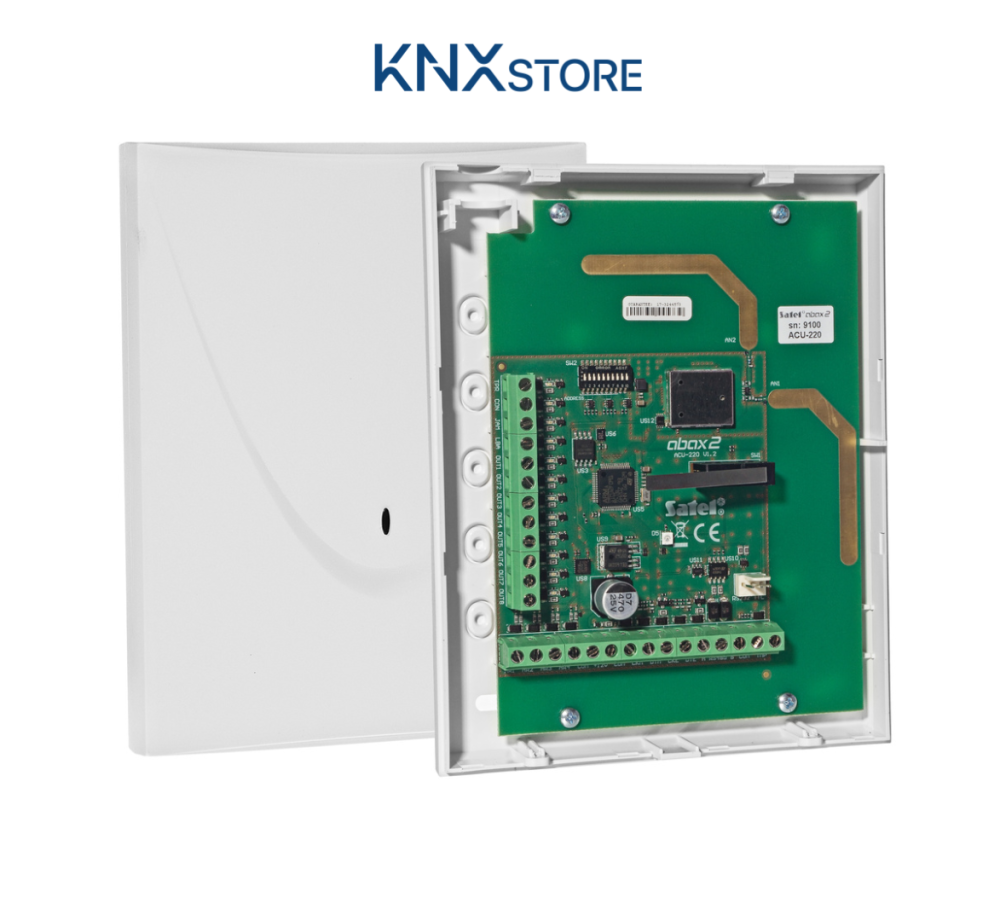

Satel ACU-220 là wireless system controller dùng giao thức ABAX 2 (thế hệ 2), mã hóa AES, hỗ trợ tối đa 48 ABAX 2 wireless devices và 256 keyfobs APT-200/APT-210. Module có hai chế độ vận hành độc lập: (1) expander của wireless devices cho bảng điều khiển INTEGRA series, PERFECTA 64 M, VERSA series, hoặc (2) universal module độc lập không cần panel: kết nối với hệ thống bên ngoài qua 4 control inputs, 8 OC outputs và RS-485 bus Modbus RTU. Điểm phân biệt quan trọng so với ABAX 1: ACU-220 không hỗ trợ thiết bị ABAX thế hệ cũ, và ngược lại: đây là hai hệ sinh thái riêng biệt không tương thích nhau.

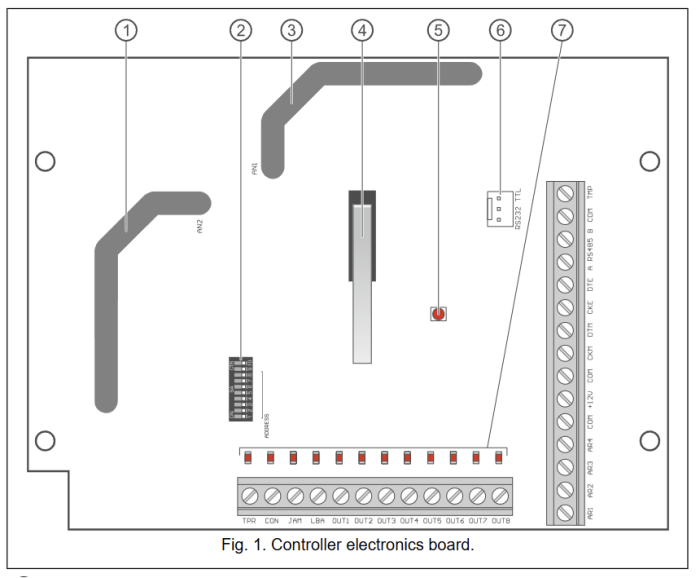

Sơ đồ đấu dây (Terminal Block)
| Terminal | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12 V DC |
| COM | Ground chung | |
| CKM | Keypad bus clock | Kết nối panel (expander mode) |
| DTM | Keypad bus data | Kết nối panel (expander mode) |
| CKE | Expander bus clock | Kết nối panel (expander mode) |
| DTE | Expander bus data | Kết nối panel (expander mode) |
| A RS485 B | RS-485 bus | Dùng trong universal mode, Modbus RTU |
| TMP | Tamper input (NC) | Song song với tamper switch nội. Không dùng: nối TMP xuống COM |
| TPR | OC output: tamper device | Chỉ báo tamper của controller hoặc bất kỳ wireless device nào |
| CON | OC output: mất liên lạc | Kích khi mất liên lạc với wireless device |
| JAM | OC output: jamming | Kích khi phát hiện nhiễu radio |
| LBA | OC output: nguồn | Kích khi pin yếu, mất điện AC, hoặc quá tải nguồn APS |
| OUT1: OUT8 | OC outputs: trạng thái thiết bị | Universal mode: chỉ trạng thái wireless device hoặc điều khiển từ keyfob/panic button |
| AR1: AR4 | Control inputs | Universal mode: điều khiển hoạt động wireless device từ tín hiệu ngoài |
Chọn vị trí lắp đặt
ACU-220 lắp indoor. Nguyên tắc lựa chọn vị trí tương tự ABAX 1: tối ưu độ cao, tránh vách ngăn kim loại dày, không gần nguồn nhiễu điện từ. Điểm thêm so với ABAX 1: ACU-220 dùng 4 transmission channels và tự chọn kênh phù hợp, nên khả năng chống nhiễu từ thiết bị radio khác (WiFi 2.4GHz không cùng dải, nhưng các hệ thống 868 MHz khác trong tòa nhà) được cải thiện.
Khi lắp nhiều ACU-220 trong cùng khu vực, khác với ABAX 1 (tự đồng bộ thụ động), ABAX 2 có cơ chế transmission channel diversity chủ động hơn. Tuy vậy vẫn cần tính toán số lượng devices và response period trước khi thiết kế.
Cấu hình DIP switch

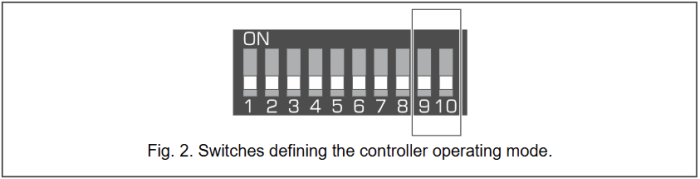

DIP switch 9 và 10: Chọn chế độ vận hành
| SW9 | SW10 | Chế độ vận hành |
|---|---|---|
| OFF | OFF | Expander cho INTEGRA series |
| OFF | ON | Expander cho PERFECTA 64 M |
| OFF | ON | Expander cho VERSA series |
| ON | OFF | Universal module of wireless devices |
| ON | ON | Universal module of wireless devices |
Lưu ý: Cấu hình OFF/ON cho cả PERFECTA 64 M và VERSA series trông giống nhau trong bảng datasheet: phân biệt thực tế dựa trên panel đang kết nối, không phải DIP switch.

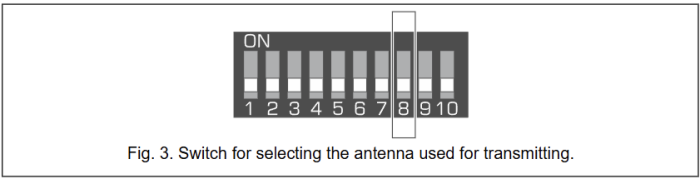

DIP switch 8: Chọn antenna phát
| Vị trí SW8 | Antenna dùng để phát |
|---|---|
| OFF | Antenna 1 (AN1) |
| ON | Antenna 2 (AN2) |
Test cả hai antenna để xác định antenna nào cho tín hiệu tốt hơn với các device đã đăng ký.

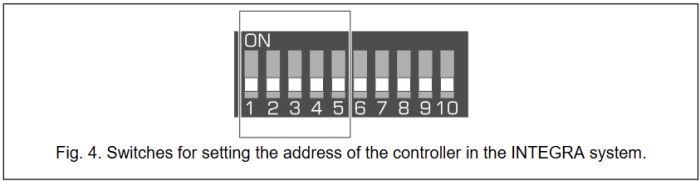

DIP switch 1-5: Địa chỉ (chỉ khi kết nối INTEGRA series)
| DIP switch | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Giá trị (ON) | 1 | 2 | 4 | 8 | 16 |
Địa chỉ phải khác toàn bộ devices khác trên expander bus. Khi thêm controller mới vào hệ thống đang có ABAX/ABAX 2 controller: đặt địa chỉ cao hơn.
DIP switch 6: Hỗ trợ ARF-200 tester chưa đăng ký
| Vị trí SW6 | Hành vi |
|---|---|
| OFF | Chỉ hỗ trợ ARF-200 đã đăng ký vào controller |
| ON | Hỗ trợ ARF-200 chưa đăng ký (dùng khi kiểm tra tín hiệu trên công trình mới) |
Sau khi hoàn tất kiểm tra, đặt SW6 về OFF.
Kết nối với bảng điều khiển trung tâm (Expander mode)

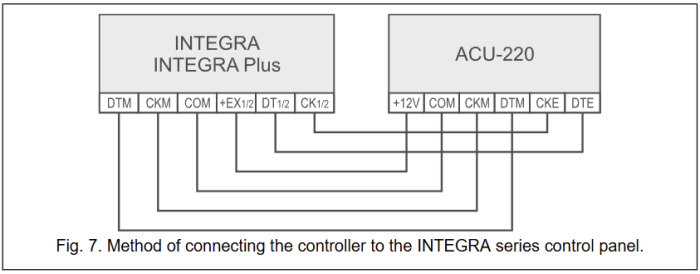

INTEGRA series (firmware 1.21 trở lên)
Kết nối CKM, DTM, CKE, DTE và COM về terminals tương ứng trên panel. Cấu hình INTEGRA phiên bản firmware từ 1.21 mới hỗ trợ ABAX 2. Kiểm tra firmware version của panel trước khi lắp: panel INTEGRA cũ firmware 1.20 trở xuống sẽ không nhận dạng ACU-220.
Quản lý device, keyfob và các thông số ABAX 2 qua DLOADX: Structure window, tab Hardware, chọn tên controller trong danh sách.

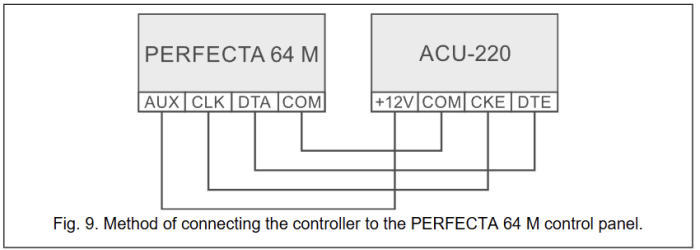

PERFECTA 64 M
Kết nối theo đúng sơ đồ đấu dây của panel PERFECTA 64 M. Cấu hình wireless devices qua phần mềm PERFECTA Soft.

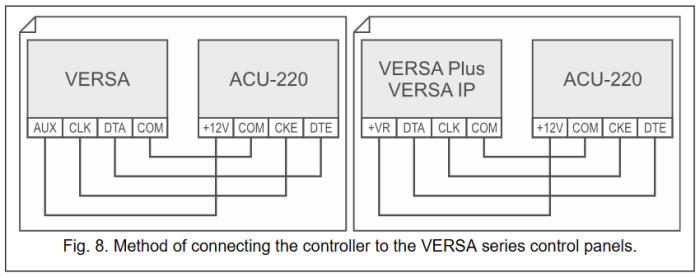

VERSA series (firmware 1.09 trở lên)
Kết nối CKE, DTE và COM. Cấu hình trong service mode: 2. HARDWARE > 1. KPDS & EXPS > 2. SETTINGS.
Lưu ý firmware panel: ACU-220 yêu cầu INTEGRA fw 1.21+, VERSA fw 1.09+. Các panel cũ hơn cần update firmware trước khi tích hợp ACU-220.
Chế độ Universal Module (standalone)
Khi SW9=ON, ACU-220 vận hành độc lập không cần kết nối panel Satel. Đây là chế độ dành cho tích hợp với hệ thống bên thứ ba qua:
4 OC outputs chẩn đoán (TPR, CON, JAM, LBA): luôn có ở cả hai chế độ, cho phép panel ngoài hoặc BMS theo dõi trạng thái hệ thống ABAX 2.
8 OC outputs OUT1-OUT8: phản ánh trạng thái wireless device (alarm từ detector, siren đang phát, v.v.) hoặc điều khiển từ keyfob/panic button. Có thể gán output cụ thể cho từng device qua ABAX 2 Soft.
4 control inputs AR1-AR4: nhận tín hiệu từ panel hoặc hệ thống ngoài để điều khiển wireless device (ví dụ: kích hoạt hoặc tắt siren không dây từ lệnh bên ngoài).

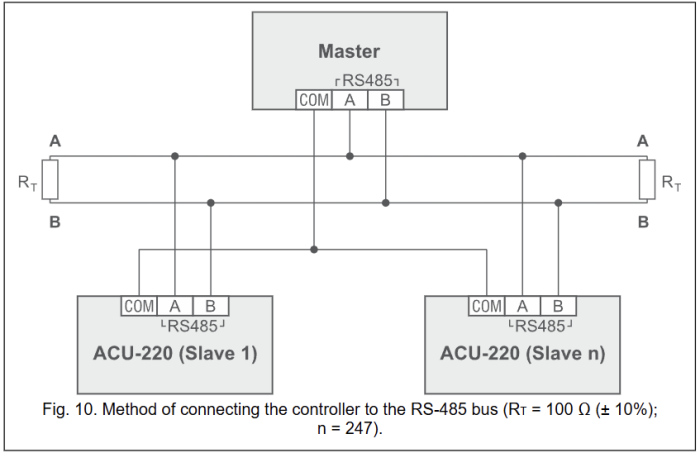

RS-485 Modbus RTU: ACU-220 làm Slave, hỗ trợ Read Holding Registers (0x03) và Write Multiple Registers (0x10). Cho phép BMS, SCADA hoặc PLC đọc trạng thái zone, tamper, nguồn pin và gửi lệnh điều khiển.
Cấu hình universal mode qua phần mềm ABAX 2 Soft kết nối qua RS-232 TTL.
4 OC outputs chẩn đoán
| Output | Kích khi |
|---|---|
| TPR | Tamper của chính controller hoặc bất kỳ wireless device nào trong hệ thống |
| CON | Mất liên lạc với ít nhất một wireless device |
| JAM | Phát hiện nhiễu radio (jamming) trên dải tần ABAX 2 |
| LBA | Pin yếu trong device pin, mất AC của ACX-220/ARU-200, hoặc quá tải nguồn APS |
Bốn outputs này hoạt động ở cả expander mode lẫn universal mode, cho phép panel chính hoặc hệ thống BMS giám sát sức khỏe ABAX 2 độc lập với trạng thái zone security.
Wireless devices được hỗ trợ (ABAX 2)
ACU-220 hỗ trợ toàn bộ catalog ABAX 2. Firmware 6.08 bổ sung thêm:
- AFD-200: wireless water flood detector (xem MFD-300 cho phiên bản ABAX 2 flood)
- APB-210: wireless control button
- ART-210: wireless radiator thermostat
- APT-210: bidirectional keyfob thế hệ mới
Các thiết bị ABAX 2 tiêu biểu trong catalog đầy đủ:
- AMD-200, AXD-200: wireless magnetic contact và multipurpose detector
- APMD-250, AOD-250, AOCD-250: PIR, outdoor dual-tech, curtain
- ASD-200, ASD-250: wireless smoke detector
- ASP-200, ASP-205, ASP-215: wireless siren
- ACX-200: wireless expander hardwired zones/outputs
- ARU-200: radio signal repeater ABAX 2
Quan trọng: ACU-220 không hỗ trợ bất kỳ thiết bị ABAX 1 nào. Không mix thiết bị giữa hai thế hệ trên cùng một controller.
So sánh ACU-220 và ACU-280
| Tiêu chí | ACU-220 | ACU-280 |
|---|---|---|
| Giao thức | ABAX 2 (AES encrypted) | ABAX 2 (AES encrypted) |
| Tương thích panel | INTEGRA fw 1.21+, PERFECTA 64 M, VERSA fw 1.09+ | INTEGRA fw 1.21+, PERFECTA 64 M, VERSA fw 1.09+ |
| Số ABAX 2 devices tối đa | 48 | 48 |
| Wireless keypads | INT-KWRL2 (4), PRF-LCD-A2 (4), VERSA-KWRL2 (6) | INT-KWRL2 (4), PRF-LCD-A2 (4), VERSA-KWRL2 (6) |
| Keyfobs tối đa (universal/Modbus mode) | 256 | 256 |
| Chế độ standalone | Universal module (inputs/outputs/RS-485) | Module với Modbus RTU interface |
| 4 OC diagnostic outputs | Có (TPR, CON, JAM, LBA) | Có (TPR, CON, JAM, LBA) |
| 4 control inputs AR | Có (universal mode) | Không |
| 8 OC outputs OUT | Có (universal mode) | Không |
| Antenna diversification | Có | Không đề cập |
| Transmission channel diversity | 4 channels (866/868/915 MHz) | 4 channels (868/915 MHz) |
| RS-485 Modbus RTU | Có (universal mode) | Có (Modbus RTU interface mode, là chế độ chính) |
| Phù hợp tích hợp BMS/SCADA | Qua RS-485 Modbus RTU trong universal mode | Qua RS-485 Modbus RTU (dedicated mode) |
| Trường hợp sử dụng | Hệ thống Satel thuần hoặc cần I/O linh hoạt standalone | Dự án cần tích hợp BMS/SCADA qua Modbus RTU chuyên dụng |
Khuyến nghị: Khi dự án yêu cầu đọc trạng thái wireless zone từ BMS/SCADA qua Modbus RTU, ACU-280 có mode Modbus RTU riêng biệt và rõ ràng hơn. ACU-220 phù hợp hơn khi cần 4 control inputs để trigger wireless device từ tín hiệu ngoài, hoặc khi muốn standalone với I/O logic đơn giản.
Kết luận
Satel ACU-220 mở rộng hệ sinh thái ABAX 2 cho cả ba dòng panel phổ biến của Satel, với lợi thế thêm là chế độ universal module hoàn toàn độc lập. Transmission channel diversity 4 kênh và mã hóa AES là hai cải tiến kỹ thuật chính so với ABAX 1. 4 OC diagnostic outputs là công cụ giám sát sức khỏe hệ thống wireless ngay cả khi panel chính không xử lý event này. Với dự án cần tích hợp Modbus RTU chuyên dụng cho BMS/SCADA, xem thêm ACU-280 như phương án thay thế.
