GIẢI PHÁP CHIẾU SÁNG DALI-2

Giải pháp DALI-2 Certified Khi Đèn Từ Nhiều Hãng Hoạt Động Cùng Một Bus

Hãy tưởng tượng bạn thay driver đèn bị hỏng bằng một driver hãng khác, cắm vào bus, và hệ thống nhận ra ngay không cần cấu hình lại. Đó là thực tế của giải pháp DALI-2 Certified. Không phải vì các hãng thỏa thuận với nhau, mà vì mỗi sản phẩm mang nhãn DALI-2 phải vượt qua kiểm định độc lập từ DALI Alliance trước khi ra thị trường.

Giải pháp DALI-2 (Digital Addressable Lighting Interface, IEC 62386 thế hệ 2) cho phép từng đèn có địa chỉ riêng trên bus 2 dây, từng công tắc và cảm biến được quản lý tập trung, và toàn bộ hệ thống điều khiển không chỉ chiếu sáng mà cả rèm, màn cửa trong cùng một giao thức. KNXStore phân phối đầy đủ thiết bị DALI-2 Certified tại Việt Nam, tất cả đều có thể tra cứu tại DALI Alliance Product Directory.

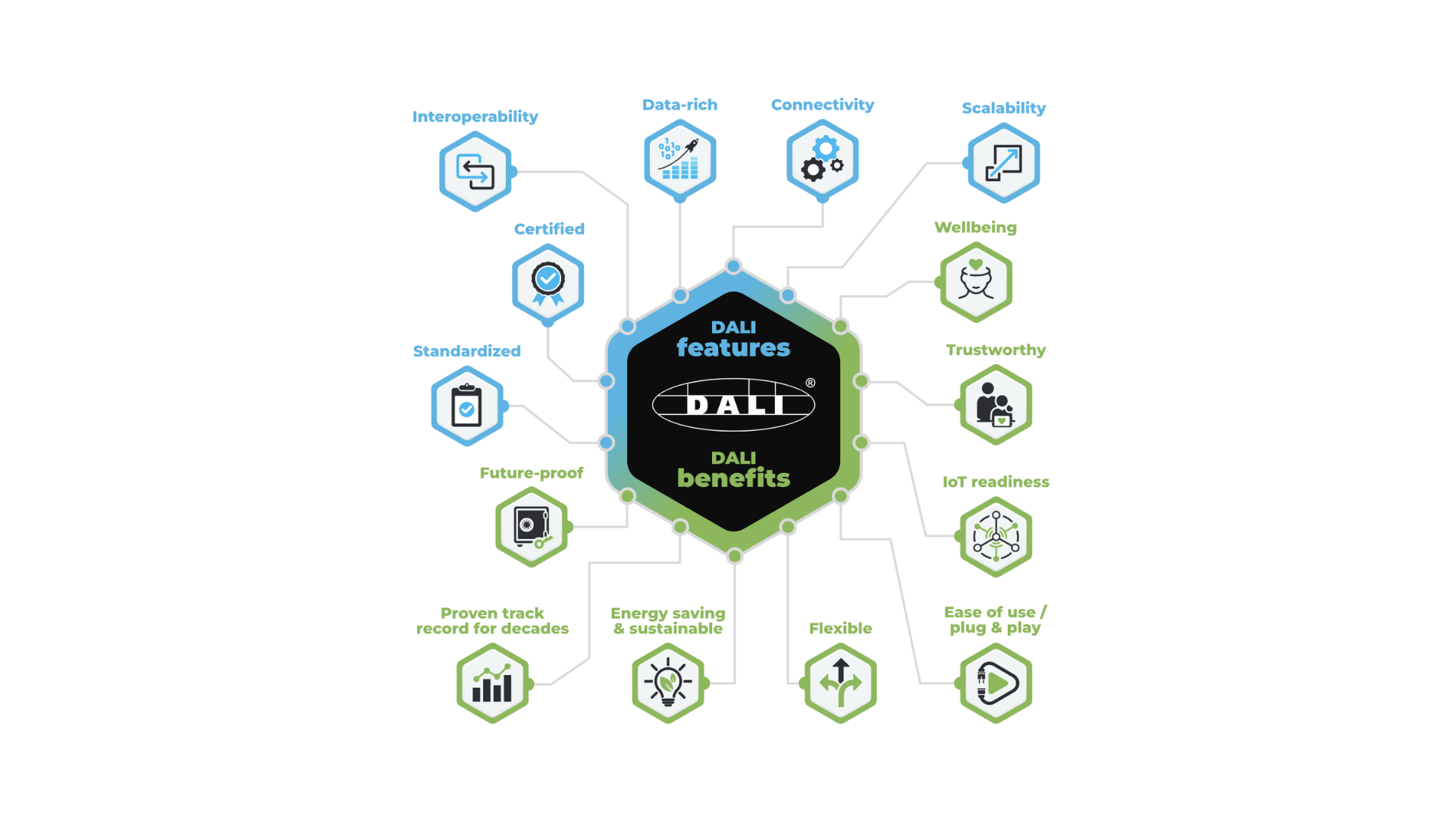

Chứng chỉ DALI Alliance là gì và tại sao quan trọng?

Chứng chỉ DALI Alliance là bằng chứng độc lập rằng một sản phẩm đã được kiểm tra và xác nhận tuân thủ IEC 62386. Không phải hãng sản xuất tự công bố, mà là bên thứ ba kiểm định.

Điều này quan trọng vì DALI thế hệ 1 không có yêu cầu certification bắt buộc. Kết quả: thiết bị DALI-1 từ các hãng khác nhau đôi khi không hoạt động được cùng nhau, dù cùng gọi là "DALI". DALI-2 chấm dứt vấn đề đó: một driver Tridonic, một cảm biến Helvar, một controller UIT IOT đều có thể chạy trên cùng bus mà không cần cấu hình đặc biệt, vì tất cả đều vượt qua cùng một bộ test.

Với SI và ME Contractor, đây là lợi thế thực tế:

• Không bị khóa vào một hãng: khi hãng A hết hàng, mua hãng B certified thay thế được
• Thay thế linh kiện sau này mà không cần re-commission toàn bộ hệ thống
• Bảo hành hệ thống dễ hơn khi xác định được thiết bị nào lỗi qua địa chỉ DALI

Toàn bộ sản phẩm DALI-2 KNXStore phân phối đều có chứng nhận DALI Alliance. Bạn có thể tra cứu từng model tại dali-alliance.org/products để xác nhận trước khi mua.

DALI-2 khác 0-10V, Triac Dimmer và DMX như thế nào?

Trước khi DALI-2 phổ biến, công trình thương mại dùng 3 giải pháp chính: 0-10V, Triac dimmer đơn giản, và DMX512. Mỗi cái có chỗ đứng riêng, nhưng cũng có giới hạn rõ ràng.

So sánh trực tiếp

Vì sao không chọn 0-10V cho công trình mới?

0-10V là chuẩn analog. Tín hiệu 0V = tắt, 10V = 100% sáng. Không có địa chỉ, không có feedback, không biết đèn nào đang ở trạng thái gì nếu không đi kiểm tra trực tiếp. Với công trình 50+ đèn trở lên, quản lý zone và scene qua 0-10V phức tạp và tốn chi phí cáp bổ sung đáng kể.

Triac dimmer đơn tốt cho retrofit, không đủ cho hệ thống

Triac dimmer standalone dim được đèn, nhưng không giao tiếp với bất kỳ controller nào. Không có scene, không có schedule, không có cảm biến tích hợp. Mỗi dimmer là một điểm điều khiển độc lập. Khi cần thay đổi cài đặt toàn tòa nhà, phải ra từng dimmer một.

DMX512 không sinh ra để quản lý tòa nhà

DMX512 mạnh trong sân khấu và studio vì có 512 kênh trên 1 universe, tốc độ refresh cao. Nhưng DMX là giao tiếp 1 chiều: controller gửi, thiết bị nhận, không phản hồi. Không có feedback trạng thái, không có diagnostic, không có cảm biến tích hợp bus. Và không có chứng chỉ interoperability: DMX device từ hãng này đôi khi cần cấu hình riêng để chạy với controller hãng khác.

DALI-2 là giao tiếp 2 chiều, có feedback, có diagnostic, và có chứng nhận interoperability độc lập. Đó là lý do nó được chọn cho tòa nhà thương mại, còn DMX cho sân khấu và công trình nghệ thuật.

KNXStore có đủ thiết bị DALI-2 Certified để điều khiển On/Off, Dimmer và cả Rèm

Một giải pháp DALI-2 hoàn chỉnh cần đủ 3 lớp: controller (não hệ thống), output device (relay/dimmer/motor), và input device (công tắc/cảm biến). KNXStore có đủ cả 3 lớp, đều certified DALI Alliance.

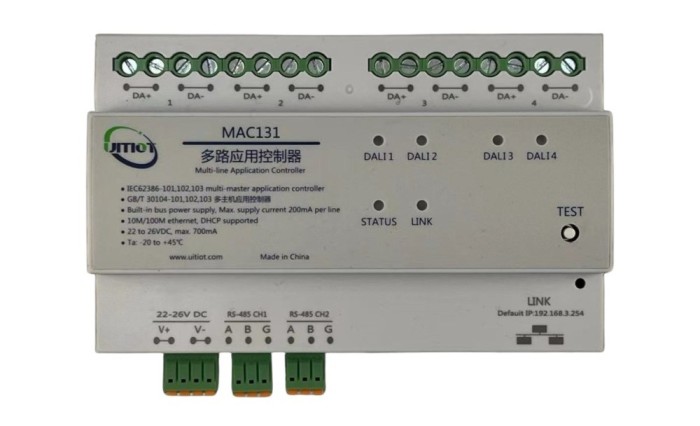

Application Controller UIT IOT MAC Series là lựa chọn chính

UIT IOT MAC131/132/134 là dòng controller DALI-2 hệ sinh thái đồng bộ nhất trong danh mục KNXStore. Lý do UIT IOT được ưu tiên hơn so với Helvar hay Sunricher riêng lẻ: toàn bộ hệ sinh thái từ controller, driver, công tắc, cảm biến đến motor rèm đều từ 1 hãng, tích hợp sẵn không cần debug compatibility, và giá thành hợp lý hơn.

Tất cả MAC series: kết nối Ethernet TCP/IP, hỗ trợ scene/group/schedule, nguồn 22-26VDC, kích thước compact 108x88x65mm. Phần mềm cấu hình UIT IOT megaSCENE chạy trên trình duyệt, không cần cài đặt phức tạp.

Cho công trình lớn hơn hoặc dự án cần chứng chỉ quốc tế nghiêm ngặt (EN, LEED): Helvar 950 (4 subnet, 512 thiết bị, Multi-Master, circadian lighting) là lựa chọn phù hợp. Helvar Designer là phần mềm chuyên nghiệp hơn nhưng đòi hỏi thời gian học.

On/Off qua DALI-2 relay certified cho mọi loại tải

Relay DALI-2 tích hợp tải AC (quạt, đèn không-DALI, thiết bị điện) vào bus, cho phép bật/tắt qua controller hoặc qua scene.

SR-2701S-DT7 (Sunricher, DALI-2 Certified, IEC 62386-208): relay 1 kênh, 4.3A/250VAC, bus powered. Nhỏ gọn 45x45x20mm, lắp vừa hộp âm tường tiêu chuẩn. Không cần nguồn riêng, kéo điện từ DALI bus. Dùng cho tải đơn lẻ cần on/off trong hộp âm tường.

SR-DARM16-DIN4 (Sunricher, DALI-2 Certified): 4 kênh relay, 16A/kênh, DIN rail 35mm. 4 địa chỉ DALI độc lập, điều khiển 4 tải riêng biệt. Zero crossing detection bảo vệ relay khi switching tải lớn. Dùng trong tủ điện khi cần quản lý nhiều tải AC song song.

Dimmer Triac DALI-2 retrofit đèn cũ vào hệ thống hiện đại

SR-2303AC (Sunricher, DALI-2 Certified, DALI Alliance ID: 10439, D4i Certified): Triac dimmer 2 kênh, trailing edge (reverse-phase), 1.2A/kênh, 288W/kênh. Tổng 576W cho 2 kênh độc lập.

Trailing edge phù hợp đèn LED legacy và đèn incandescent/halogen mains voltage: ít nhiễu EMI hơn leading edge, buzz ít hơn. Màn hình số tích hợp để xem và đặt địa chỉ DALI trực tiếp mà không cần dụng cụ lập trình. Kích thước 170x59x29mm.

SR-2303AC giải quyết bài toán phổ biến: tòa nhà cũ có đèn incandescent/halogen không muốn thay toàn bộ luminary, chỉ muốn đưa vào hệ thống DALI-2 để có scene và schedule. Cắm SR-2303AC vào bus, dim được ngay.

Lưu ý: cần DALI PSU ngoài (SR-2303AC tiêu thụ 2mA từ bus, không tự cấp nguồn). SR-2400P (230mA) là PSU phù hợp.

Điều khiển rèm qua DALI-2 DX010 và DC292

Đây là điểm ít giải pháp chiếu sáng nào làm được: điều khiển rèm, màn cửa trong cùng bus DALI-2, cùng scene, cùng schedule với đèn.

UIT IOT DX010 (DALI-2 Certified, IEC 62386-208 DT7):

Relay latching FR/RR (Forward/Reverse). Motor lên qua relay FR, xuống qua relay RR. Hardware interlock cứng: không thể bật 2 relay đồng thời, an toàn tuyệt đối cho motor. 3A mỗi tiếp điểm. Bus powered, không cần dây nguồn tại vị trí lắp. Tương thích với mọi motor rèm 2 dây có tiếp điểm lên/xuống độc lập.

Latching relay (bistable) là điểm kỹ thuật quan trọng: relay giữ trạng thái khi mất nguồn DALI. Rèm đang mở, mất điện, phục hồi => rèm vẫn mở, không tự đóng. An toàn hơn relay thông thường cho ứng dụng motor.

UIT IOT DC292 (DALI-2 Certified):

DALI-2 to RS485 bridge cho motor Dooya và A-OK. Nhận lệnh DALI, convert sang RS485 Dooya (9600 baud) hoặc A-OK proprietary. 2 motor RS485 độc lập. Position control: DALI level 0-254 ánh xạ sang vị trí stroke 0-100%, ví dụ lệnh DALI 127 = kéo rèm 50%.

DC292 CHỈ tương thích Dooya và A-OK. Motor RS485 hãng khác không hoạt động. Nếu dùng motor rèm khác: chọn DX010 (relay tiếp điểm, tương thích tất cả motor 2 dây).

Công thức bus khi dùng CBU-DA-1P: max driver = (100mA trừ mA tiêu thụ của push button) chia 2. Ví dụ SP3112 tiêu thụ 1mA: (100-1)/2 = 49 driver DALI tối đa trên bus CBU-DA-1P đó.

Nguồn bus DALI-2 thiết bị bắt buộc cho mọi hệ thống

Không có DALI PSU, bus không hoạt động. Đây là thành phần bắt buộc trong mọi hệ DALI-2, dù controller có PSU tích hợp hay không.

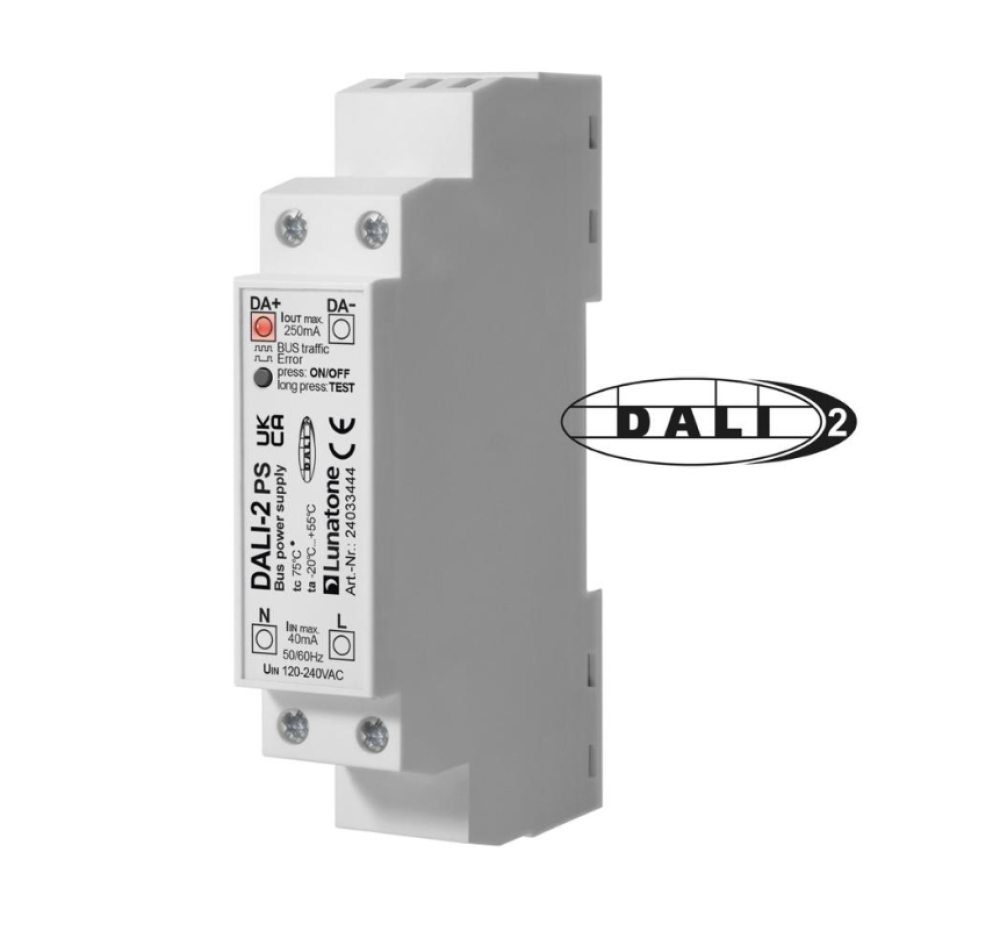

Lunatone DALI-2 PS (Art.Nr. 24033444, DALI-2 Certified):

PSU chuyên dụng DALI-2 từ Lunatone Áo, có nhiều tính năng hơn PSU thông thường. 200mA guaranteed, 250mA max. DIN rail, kích thước 98x17.5x56mm (mỏng nhất trong loại). Short circuit proof và open circuit proof, surge immunity 400V.

Điểm nổi bật so với PSU thông thường:

• Nút TEST tích hợp: nhấn ngắn 1 lần => broadcast MAX (tất cả đèn sáng 100%), nhấn lần 2 => broadcast OFF. Nhấn giữ => chạy test sequence on/off/dim tất cả đèn. Không cần phần mềm để test nhanh tại hiện trường.
• LED indicator 3 trạng thái: sáng thường (bình thường), nháy 50% duty (test đang chạy), nháy 90% duty (overload hoặc ngắn mạch).
• Bus monitoring qua DALI-Cockpit: theo dõi total runtime, power cycles, bus errors, average bus current và average bus load theo thời gian thực.
• DALI-2 certified (DALI Alliance, EN 62386-101:2014).

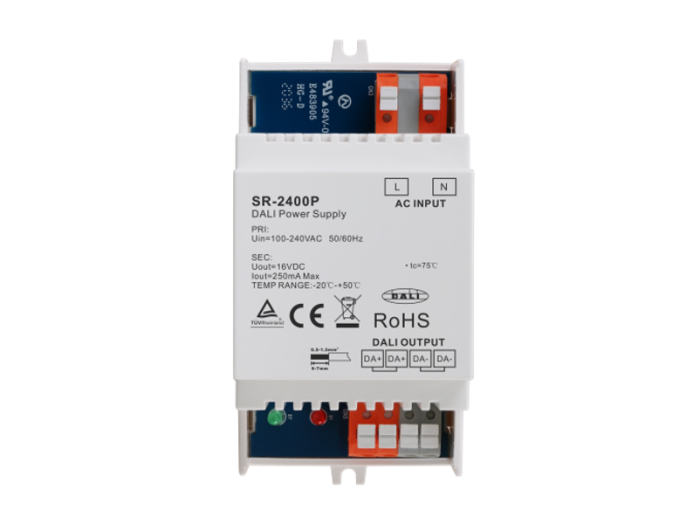

SR-2400P (Sunricher):

230mA guaranteed, 250mA max. Universal input 100-240VAC. Kích thước 110x53x65mm, không DIN rail. Không có test button hay monitoring. Đơn giản và giá tốt, phù hợp hệ nhỏ hoặc lắp ẩn trong hộp điện.

Chọn Lunatone DALI-2 PS khi: cần DIN rail, cần test button để kiểm tra nhanh tại công trình, cần hồ sơ DALI-2 certified. Chọn SR-2400P khi: hệ nhỏ, không cần monitoring, lắp ẩn.

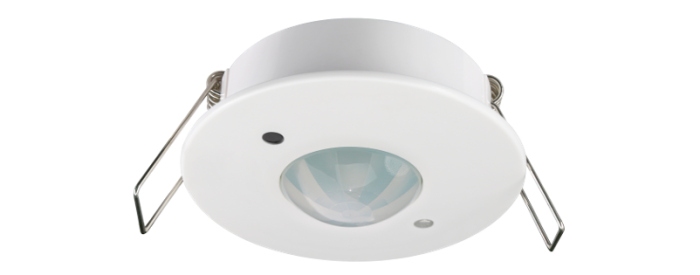

Công tắc và cảm biến DALI-2 không chỉ dùng cho hệ DALI

Đây là điểm nhiều người không biết khi chọn giải pháp chiếu sáng. Công tắc và cảm biến DALI-2 không bị giới hạn trong hệ thống DALI thuần túy. Chúng hoạt động được trong cả hệ Casambi không dây khi dùng cùng CBU-DA-1P.

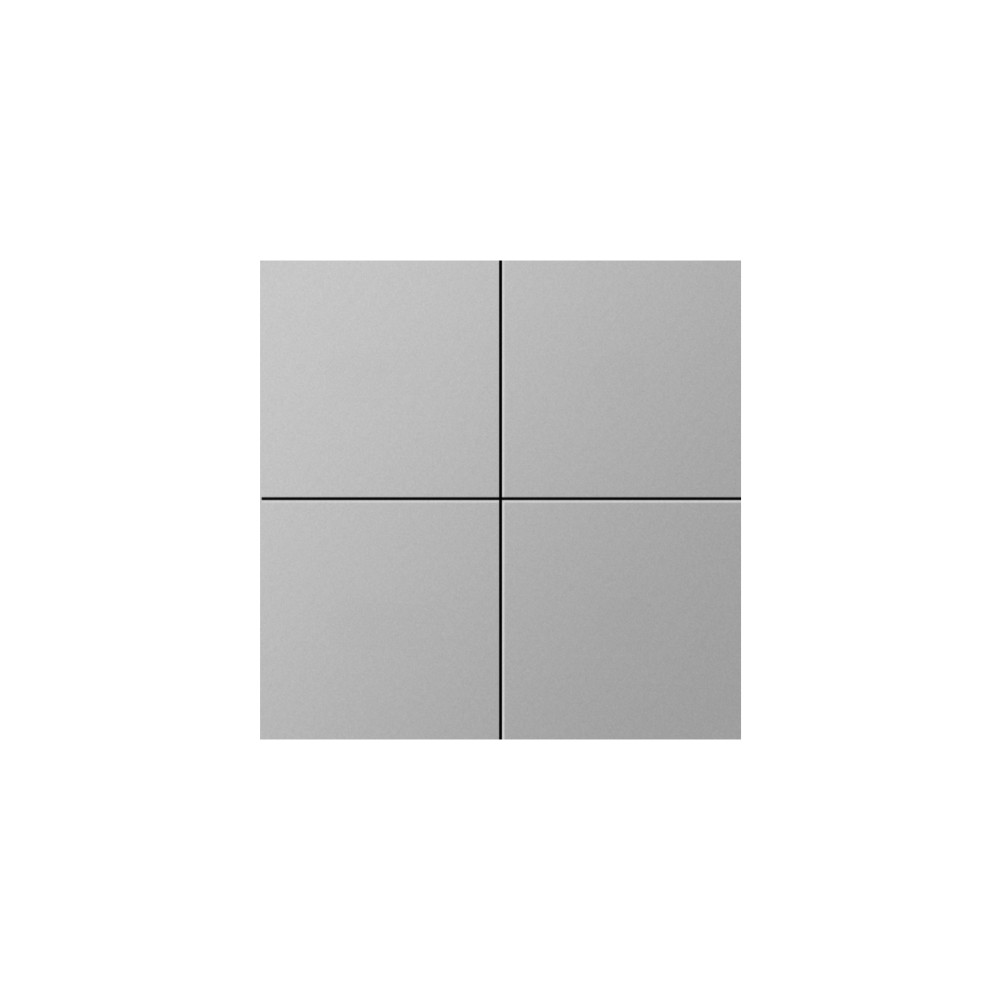

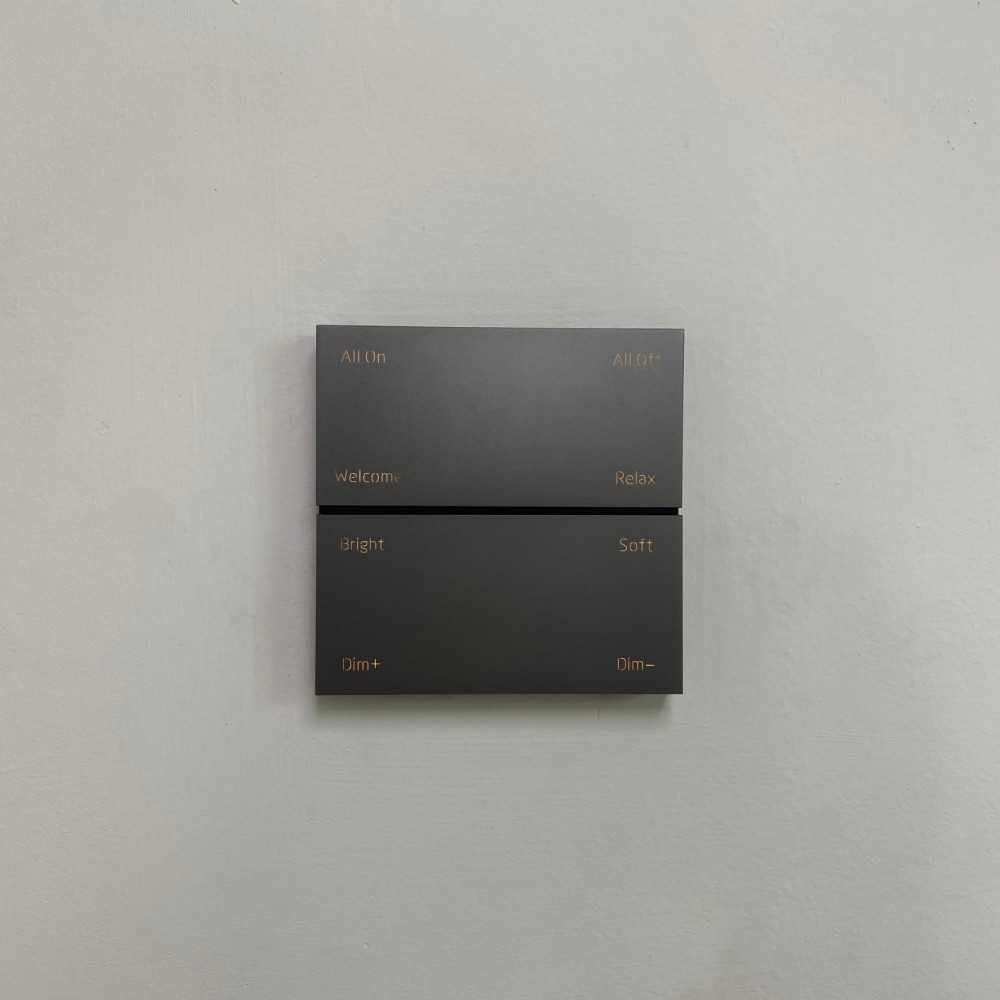

UIT IOT SP3112 / SP3113 / SP3118 là dòng push button DALI-2 (IEC 62386-301):

• SP3112: 4 nút, phù hợp phòng nhỏ, hành lang
• SP3113: 6 nút, phù hợp phòng họp
• SP3118: 8 nút, phù hợp sảnh, không gian lớn

Kịch bản 1: dùng với MAC131 (DALI-2 controller) => công tắc kích hoạt scene, group, schedule.

Kịch bản 2: dùng với Casambi CBU-DA-1P => CBU-DA-1P là DALI master Casambi có PSU 100mA tích hợp. SP311X push button kết nối vào bus DALI của CBU-DA-1P, hoạt động như công tắc DALI-2 cho hệ Casambi không dây. Một nút bấm có dây, điều khiển được cả hệ đèn Casambi Bluetooth. Rất phù hợp khi muốn retrofit không kéo nhiều dây nhưng vẫn cần công tắc cố định tại tường.

Công thức bus khi dùng CBU-DA-1P: max driver = (100mA trừ mA tiêu thụ của push button) chia 2. Ví dụ SP3112 tiêu thụ 1mA: (100-1)/2 = 49 driver DALI tối đa trên bus CBU-DA-1P đó.

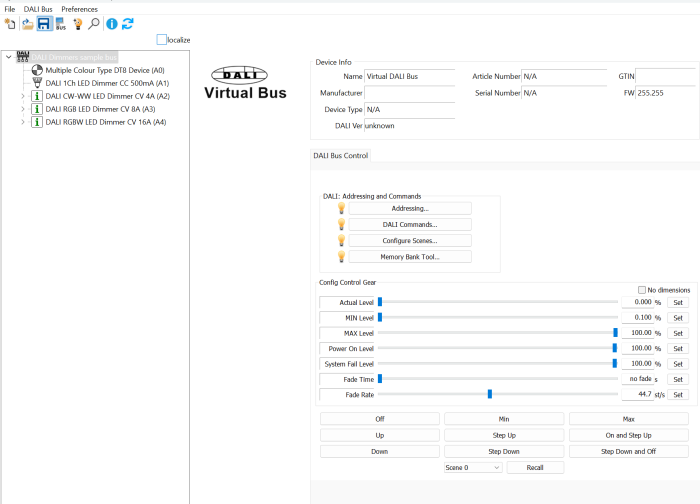

Công cụ lập trình DALI: DALI USB và DALI Bluetooth

Đây là thiết bị kết nối PC hoặc smartphone với bus DALI để thực hiện commissioning (địa chỉ hóa, phân nhóm, cài đặt scene). Mọi kỹ sư thi công DALI cần ít nhất 1 trong 3 công cụ dưới đây.

DALI USB 30mA (Lunatone, Art.Nr. 24138215-30, DALI-2 Certified, ID: 6609):

Phiên bản được khuyên dùng nhất. USB-C, tích hợp PSU 30mA, kích thước nhỏ gọn 59x33x15mm. Cắm vào laptop, nối vào bus DALI là commission được ngay, không cần PSU ngoài cho hệ nhỏ dưới 10 driver. DALI-2 certified chính thức, hỗ trợ D4i, DT8 color control (CCT, RGBW), firmware updateable. Dùng với DALI-Cockpit v1.38+ trên Windows.

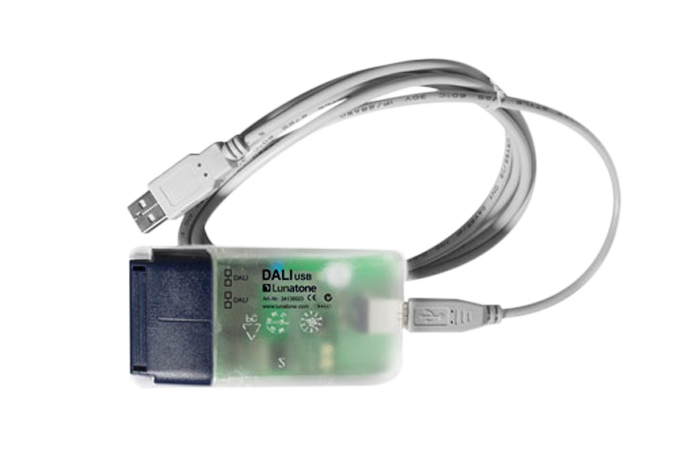

DALI USB (Lunatone, Art.Nr. 24138923):

Phiên bản không có PSU tích hợp. USB Mini-A, 102x51x30mm. Cần PSU ngoài (Lunatone DALI-2 PS hoặc SR-2400P) cấp nguồn bus khi commission. Phù hợp khi cần interface thứ 2 cho hệ lớn, hoặc khi PSU đã có sẵn trên bus.

DALI Bluetooth (Lunatone, Art.Nr. 89453584):

Interface không dây BLE 4.0. Nhận nguồn từ DALI bus (4mA), không cần USB hay nguồn ngoài. Kết nối với DALI Touch App trên iOS/Android hoặc DALI-Cockpit qua Bluetooth (tầm 10-15m). Kỹ sư đứng tại vị trí lắp đặt sensor hoặc dưới trần kỹ thuật, commission trực tiếp từ điện thoại, không cần kéo cáp USB dài về tủ điện.

Lưu ý: DALI Bluetooth ra năm 2018, chỉ có DALI-1 certification. Vẫn dùng được để commission DALI-2 device qua protocol, nhưng không có chứng nhận DALI-2 chính thức.

Ứng dụng thực tế giải pháp DALI-2 trong từng loại công trình

Văn phòng và tòa nhà văn phòng

Cấu hình tiêu biểu 1 tầng văn phòng 500m2: MAC132 (2 tuyến DALI), 80 driver LED DALI-2, 15 cảm biến PIR/lux, 10 công tắc SP3118. Presence detection tắt đèn sau 20 phút không có người. Daylight harvesting giảm đèn khi ánh sáng tự nhiên đủ. Tiết kiệm năng lượng 40-60% so với switching thông thường.

Khi cần tích hợp BMS: MAC134 kết nối qua Ethernet Modbus TCP. Toàn bộ zone và scene lập trình một lần, vận hành tự động không cần can thiệp.

Khách sạn

Mỗi phòng là 1 DALI subnet. MAC131 nhận tín hiệu từ card key (qua tiếp điểm khô hoặc RS485), kích hoạt scene "Chào mừng" khi check-in, tắt toàn bộ khi rút card. DX010 điều khiển rèm phòng theo scene (sáng sớm mở rèm 50%, tối đóng hoàn toàn). DC292 nếu khách sạn dùng motor Dooya/A-OK.

Phòng điển hình: 1 MAC131, 12 driver DALI-2, 1 cảm biến PIR, 1 SP3118, 1-2 DX010.

Bán lẻ và showroom

SR-2303AC retrofit đèn spotlight halogen cũ sang DALI-2. Driver DT8 cho đèn LED CCT mới điều chỉnh nhiệt màu theo khu trưng bày. Scene thay đổi từ xa qua Ethernet không cần kỹ thuật viên. Tiết kiệm chi phí vận hành đáng kể so với việc cử người đến từng cửa hàng thay cài đặt.

Khi nào nên / không nên chọn giải pháp DALI-2

Nên chọn DALI-2 khi:

• Công trình thương mại cần điều khiển chiếu sáng địa chỉ được từng điểm
• Muốn certified interoperability: thay thế linh kiện bất kỳ hãng DALI-2 certified mà không lo tương thích
• Cần tích hợp cảm biến hiện diện và ánh sáng tự nhiên để tiết kiệm năng lượng
• Cần điều khiển rèm và chiếu sáng trong cùng 1 hệ thống, cùng 1 giao thức
• Bus cáp đơn giản: bất kỳ 2 dây mains-rated, polarity-free, không cần cáp đặc biệt

Không nên chọn DALI-2 khi:

• Công trình nhỏ, 1-2 phòng, không cần scene hay schedule: dimmer thông thường đủ
• Muốn retrofit hoàn toàn không kéo thêm cáp: Casambi BLE thực tế hơn
• Cần sân khấu/event lighting chuyên nghiệp với pixel mapping phức tạp: Protopixel Brain XP + Gate DMX/SPI phù hợp hơn DALI thuần túy
• Yêu cầu tự động hóa tổng thể tòa nhà (HVAC, an ninh, access control): KNX phù hợp hơn và có thể kết hợp với DALI-2 qua gateway

Bắt đầu dự án DALI-2 Certified với KNXStore

KNXStore phân phối đầy đủ thiết bị DALI-2 Certified tại Việt Nam, tất cả có thể tra cứu tại DALI Alliance Product Directory:

• Application Controller: UIT IOT MAC131/132/134, Helvar 905/910/920/950
• On/Off relay: SR-2701S-DT7 (1ch, hộp âm tường), SR-DARM16-DIN4 (4ch 16A, DIN rail)
• Dimmer Triac: SR-2303AC (2 kênh, trailing edge, 288W/kênh)
• Motor rèm: DX010 (relay FR/RR, motor bất kỳ), DC292 (RS485, Dooya/A-OK)
• Công tắc: SP3112/SP3113/SP3118 (DALI-2, tương thích cả Casambi CBU-DA-1P)
• DALI PSU: SR-2400P (230mA, universal input)

Gửi bản vẽ mặt bằng và yêu cầu về số zone, loại tải, số motor rèm, tích hợp BMS để KNXStore tư vấn cấu hình và báo giá chi tiết. Giải pháp DALI-2 Certified là lựa chọn chắc chắn khi cần hệ thống chiếu sáng thương mại: không bị khóa hãng, thay thế linh kiện dễ dàng, và một bus cho cả đèn lẫn rèm.
