IR-TEC MRA-124 DALI-2 Input Device Miniature Cho Luminaire Tích Hợp Kín Đáo
Trong chiếu sáng văn phòng, câu hỏi thực tế của SI và Lighting Designer thường là: dùng sensor DALI Broadcast như MRD-124S thì đơn giản nhưng không có địa chỉ riêng. Dùng sensor DALI-2 Input Device như MRA-514 thì full compliance nhưng to hơn, không tích hợp gọn vào Troffer. MRA-124 của IR-TEC đang phát triển để lấp khoảng trống này: form factor Ø40mm của MRD-124S kết hợp kiến trúc DALI-2 Input Device đầy đủ của MRA-514.

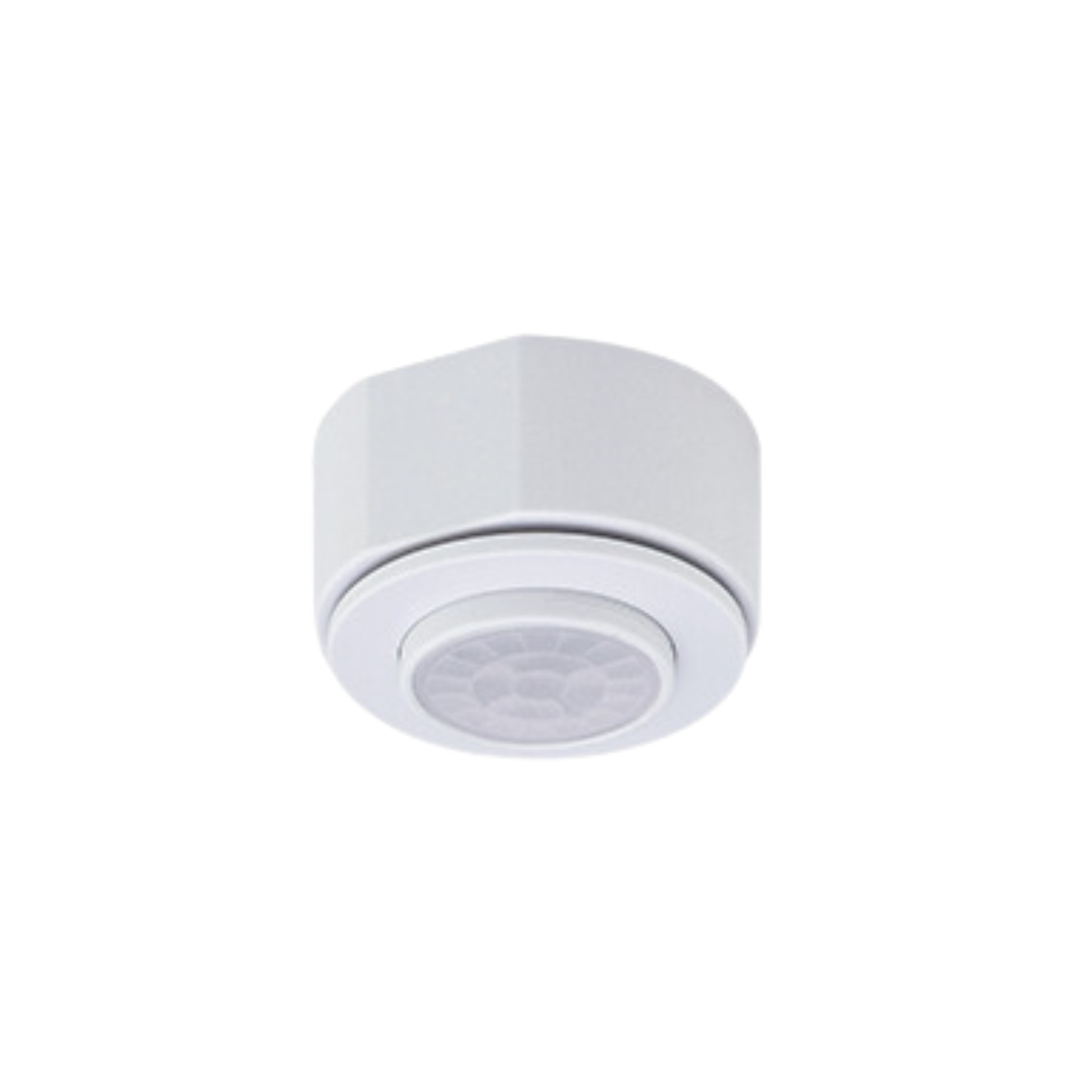

MRA-124 là DALI-2 Input Device Ø40 x H24mm, bus-powered, tích hợp PIR và ALS, tuân thủ IEC 62386 Parts 101, 103, 303 (occupancy) và 304 (light sensor). Cùng kích thước với MRD-124S, cùng 2 kiểu mounting (luminaire integration và ceiling recess), nhưng có địa chỉ DALI-2 riêng và báo cáo data chuẩn cho Application Controller. Sản phẩm hiện ở giai đoạn Preliminary, chưa DALI-2 certified và chưa có hàng thương mại.
MRA-124 trong hệ sinh thái DALI-2 đúng vai trò đúng chỗ
MRA-124 là DALI-2 Input Device, đóng vai trò sensor node được địa chỉ hóa trong hệ thống. Sensor báo cáo 2 loại data cho Application Controller: occupancy status (Part 303) và illuminance level (Part 304). Controller nhận data, áp dụng logic, ra lệnh cho driver.
Cách hoạt động này khác hoàn toàn với MRD-124S (DALI Broadcast):
| Kiến trúc | MRA-124 | MRD-124S |
|---|---|---|
| Giao thức | DALI-2 Input Device (addressed) | DALI Broadcast (no address) |
| Cần controller | Có (DALI-2 Application Controller) | Không (tự gửi lệnh) |
| Báo cáo data | Có (Part 303 + 304) | Không |
| Logic điều khiển | Ở controller (linh hoạt, lập trình được) | Ở sensor (cố định theo mode) |
| Tích hợp BMS | Tốt (qua controller) | Hạn chế |
| Form factor | Ø40 x H24mm | Ø40 x H24mm |
Hình thức ngoài giống hệt nhau, nhưng kiến trúc hoàn toàn khác. Chọn model nào phụ thuộc vào hệ thống đang dùng, không phải hình dạng thiết bị.
Điểm đặc biệt DALI-2 Input Device trong form factor Ø40mm
Trước MRA-124, Lighting Designer phải chọn giữa 2 option:
- MRD-124S: Ø40mm, tích hợp luminaire được, nhưng chỉ DALI Broadcast
- MRA-514: DALI-2 Input Device đầy đủ, nhưng Ø60mm, khó tích hợp vào luminaire nhỏ hơn
MRA-124 mang cả hai ưu điểm vào 1 thiết bị. Với luminaire Troffer hoặc LED panel có lỗ assembly Ø25.4mm (không cover) hoặc Ø27mm (có cover), MRA-124 lắp vào hoàn toàn kín đáo, không lộ ra ngoài. Cùng lúc báo cáo occupancy và ánh sáng theo chuẩn DALI-2 đến Application Controller.
Đây là lý do sản phẩm này đáng quan tâm dù còn Preliminary: nó giải quyết bài toán form factor mà các sản phẩm hiện tại chưa giải quyết được.

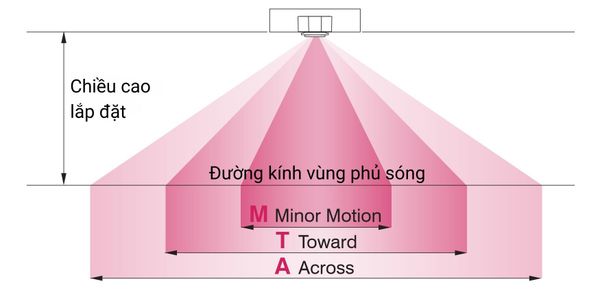

Detection pattern tại các độ cao
| Độ cao | Minor Motion | Toward | Across |
|---|---|---|---|
| 2.4m | 1.0m | 3.0m | 5.0m |
| 3.0m | 2.0m | 4.0m | 6.0m |
| 3.6m | 3.0m | 5.0m | 7.0m |
Phạm vi across tại 2.4m đạt 5m, phù hợp cho dãy bàn workstation hoặc phòng họp nhỏ 5x4m. Với trần 3m (phổ biến văn phòng Việt Nam), across đạt 6m, phủ tốt cho khu vực khoảng 6x4m.
Lưu ý nhỏ: Spec ghi mounting height tối đa 4m, nhưng detection pattern trong datasheet V0 có thêm cột 6m. Đây là điểm không nhất quán trong phiên bản sơ bộ, cần xác nhận với IR-TEC khi product finalize.
2 kiểu lắp đặt là luminaire và ceiling recess

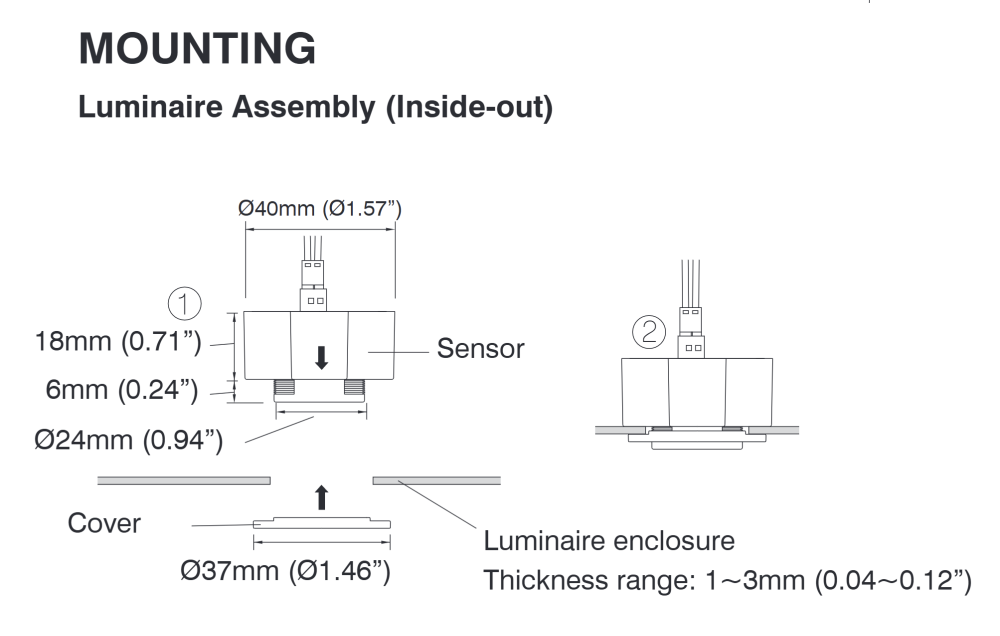

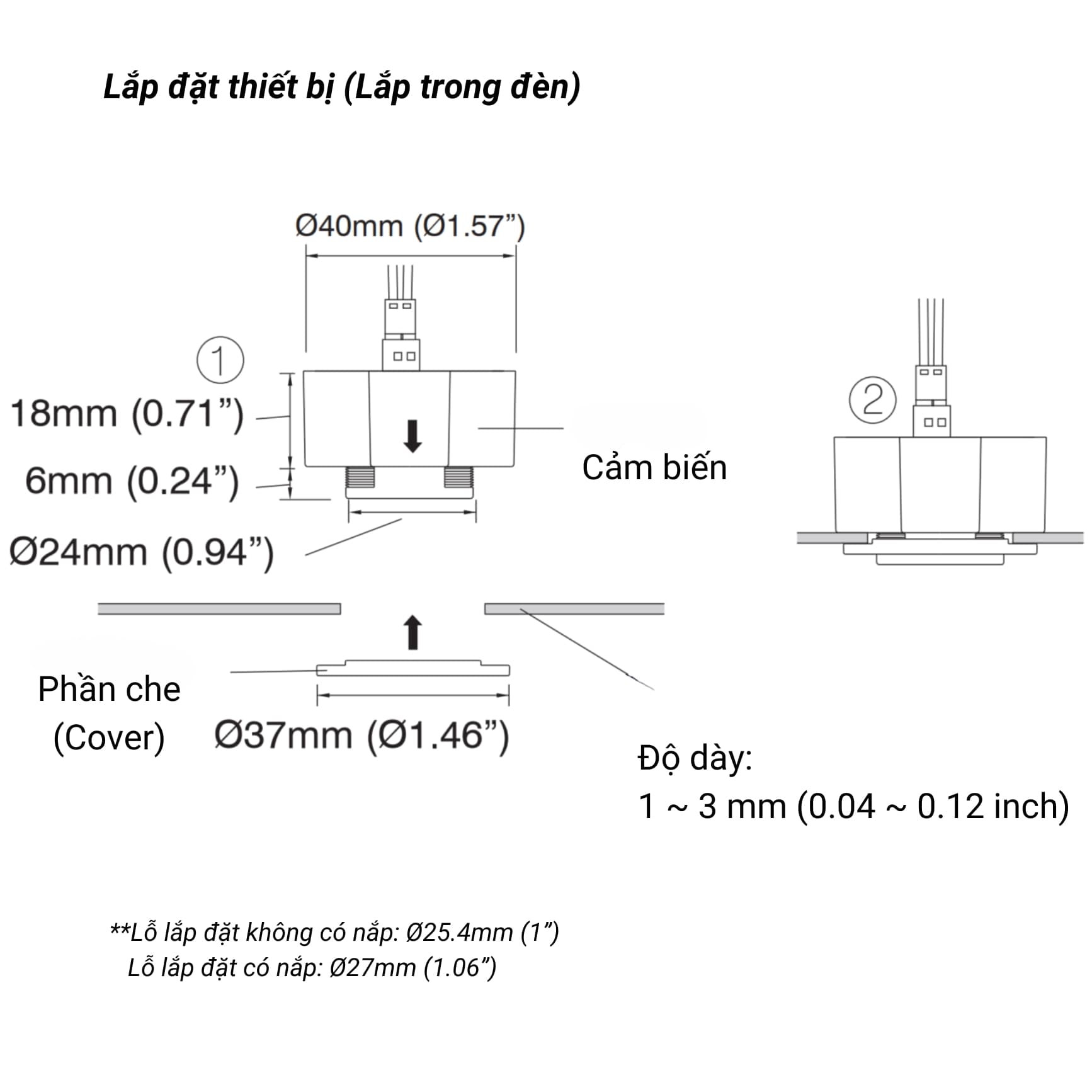

Luminaire Integration (Inside-out):
Sensor lắp từ trong ra ngoài vào luminaire. Lỗ cần: Ø25.4mm không cover, Ø27mm có cover. Độ dày vật liệu luminaire: 1-3mm. Sensor gần như ẩn hoàn toàn bên trong, chỉ có lens nhỏ lộ ra. Phù hợp Troffer LED panel văn phòng hiện đại.

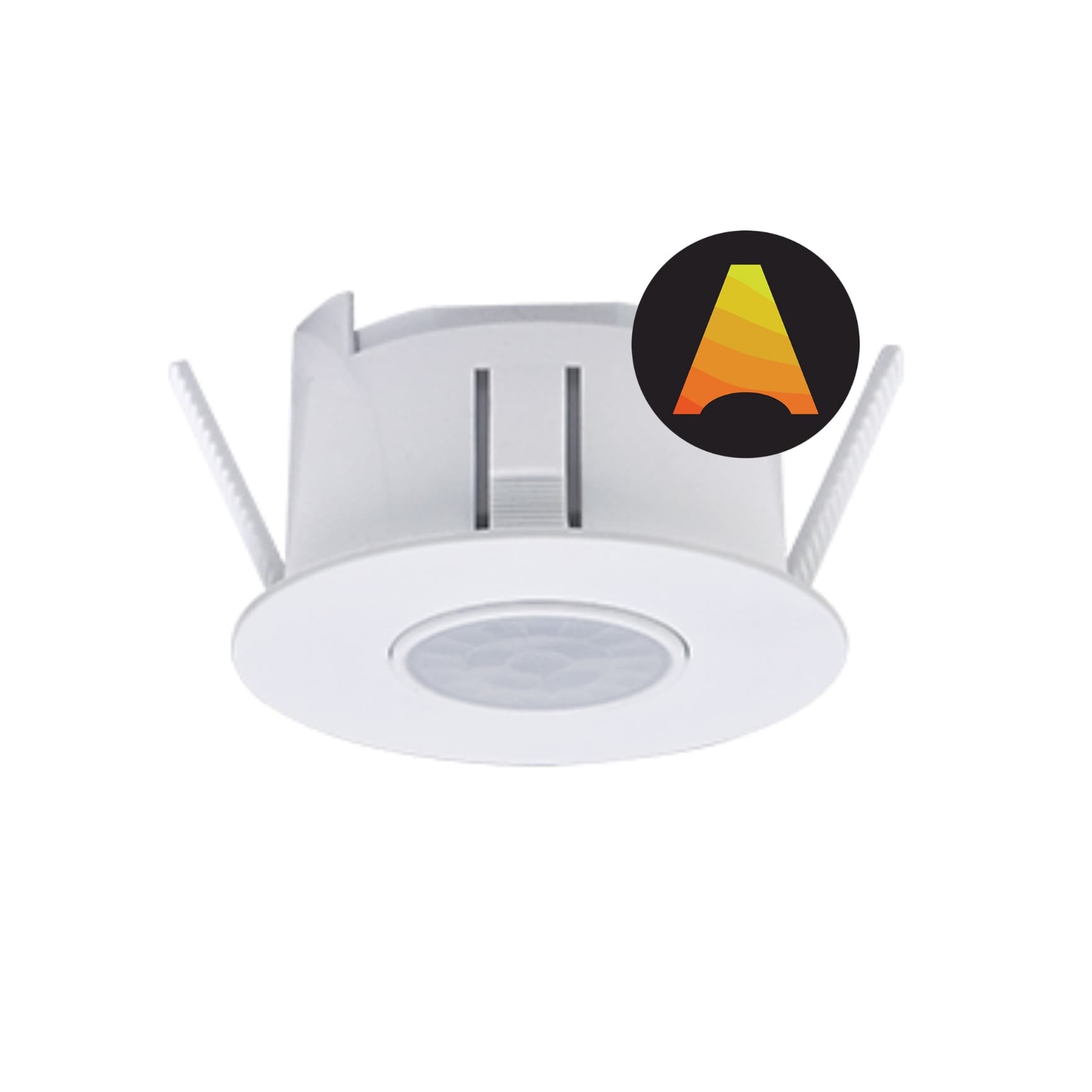

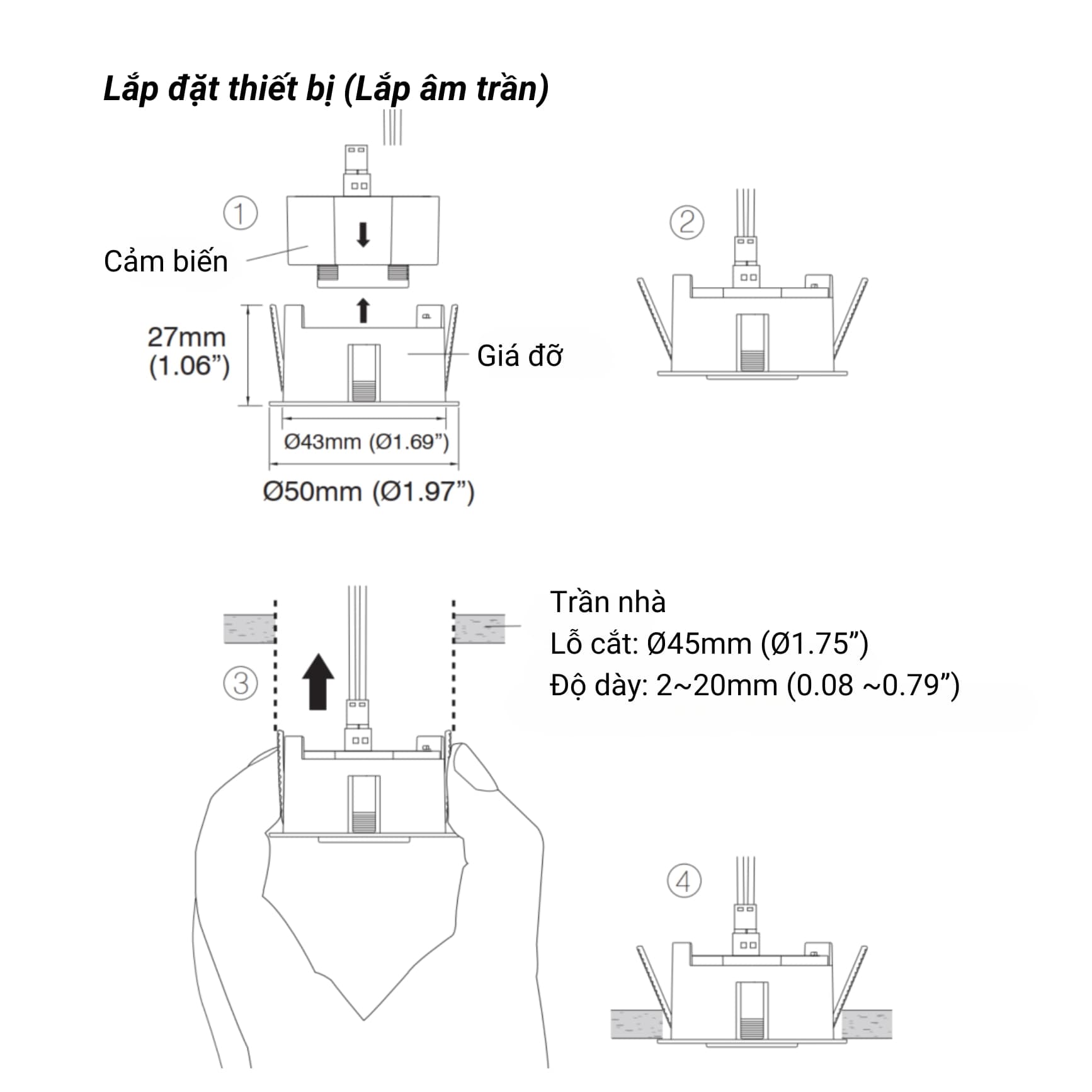

Ceiling Recess Mount (Outside-in):
Sensor lắp từ ngoài vào trần. Cắt lỗ Ø45mm, độ dày trần 2-20mm. Sensor nằm flush với mặt trần, không lồi ra. Phù hợp khi luminaire không có chỗ tích hợp hoặc muốn tách sensor ra khỏi đèn để coverage độc lập.

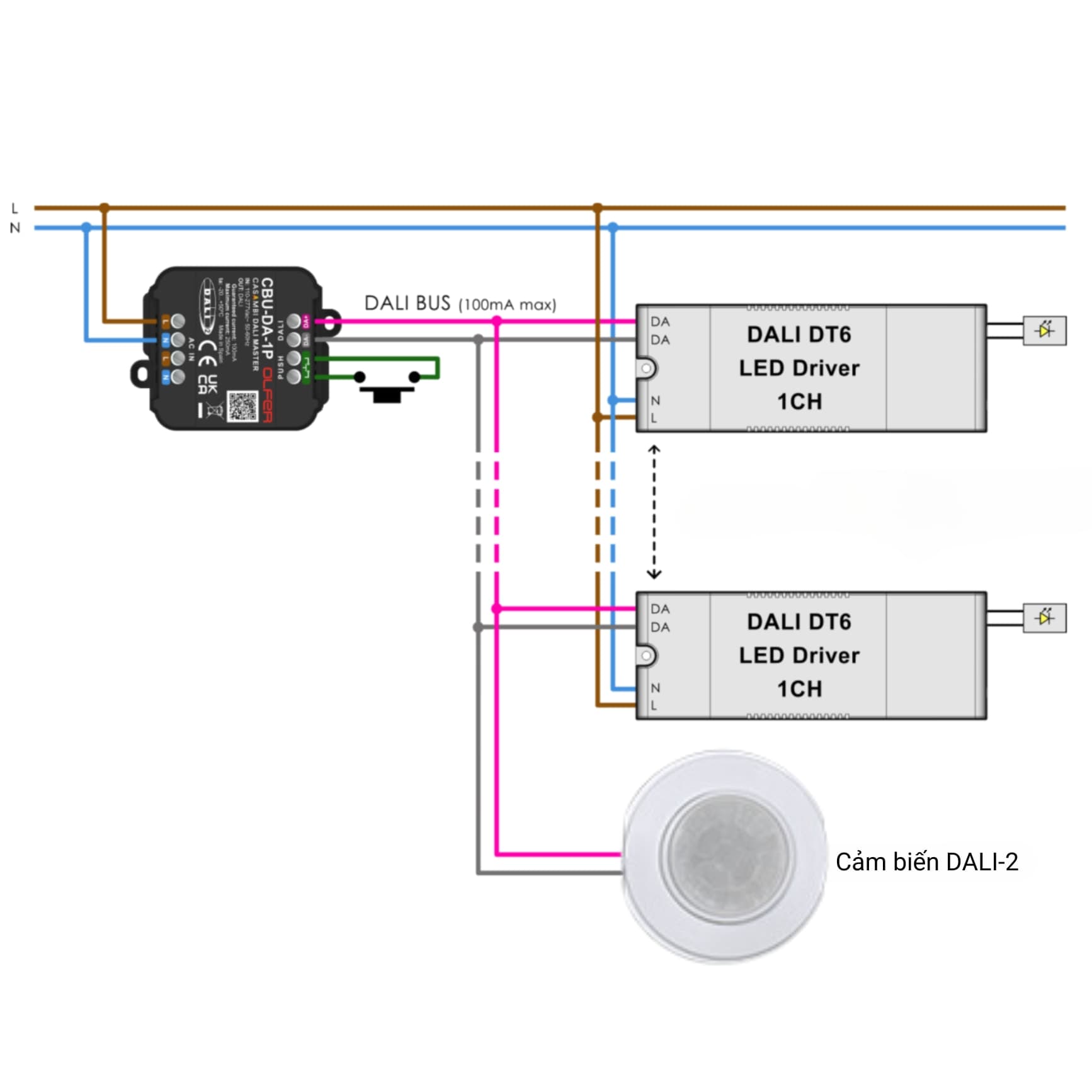

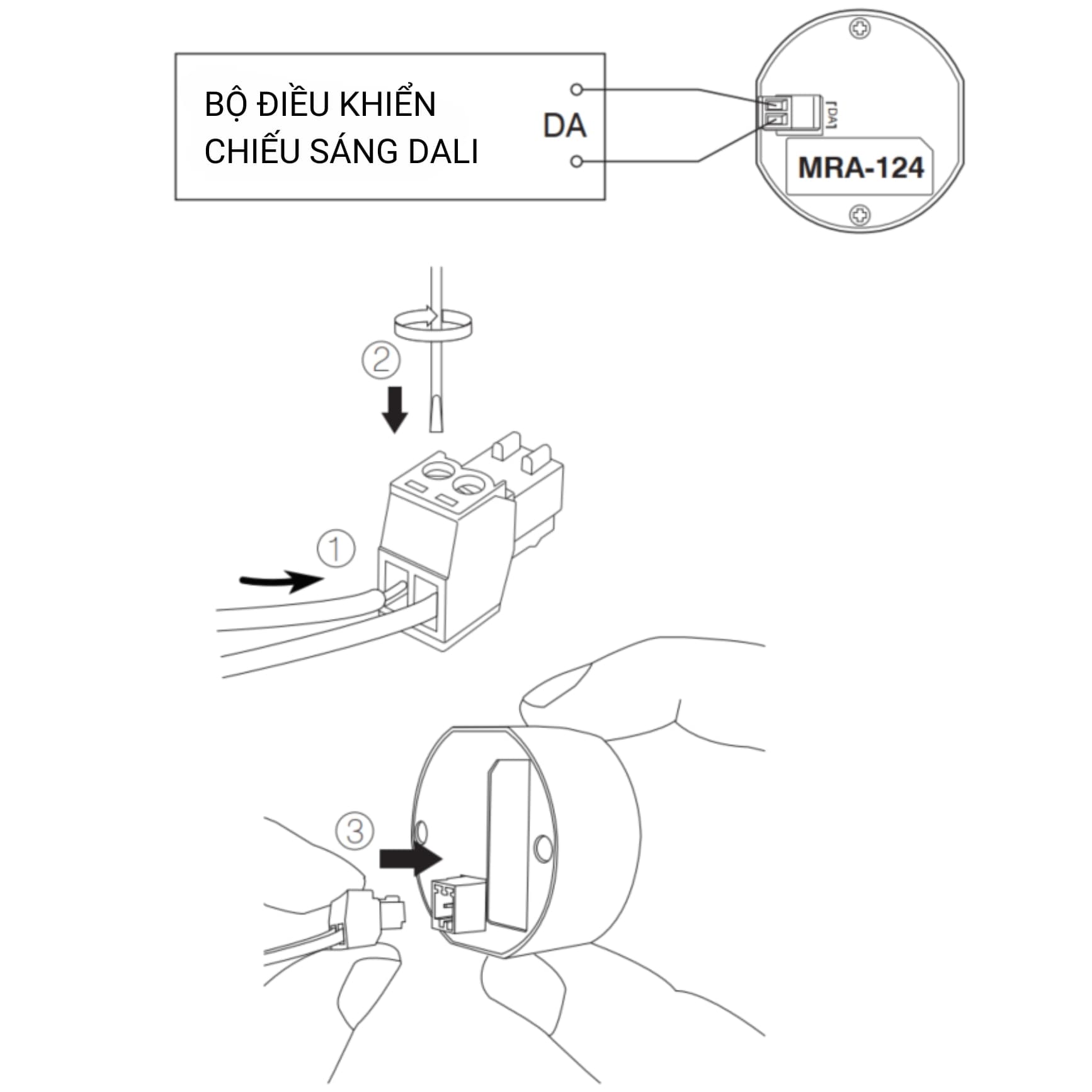

Cả 2 kiểu mounting đều kết nối trực tiếp DA+/DA- vào DALI bus, không cần power pack hay nguồn AC riêng.
Khi nào nên và không nên chọn MRA-124
Nên chọn MRA-124 khi:
- Dự án dùng DALI-2 Application Controller đầy đủ (Helvar 950, tương đương) cần sensor addressable
- Luminaire Troffer hoặc LED panel có lỗ lắp sensor Ø25-27mm, muốn tích hợp kín đáo
- Trần văn phòng từ 2.4-4m (open office, phòng họp, workstation khu vực nhỏ)
- Cần cả occupancy và daylight sensing trong 1 thiết bị Ø40mm
- Dự án muốn pre-order hoặc pilot với engineering sample trước khi hàng thương mại ra mắt
Không nên chọn MRA-124 khi:
- Dự án cần hàng giao ngay, không thể đợi sản phẩm finalize (chọn MRD-124S hoặc MRA-514 thay thế)
- Hệ thống không có DALI-2 Application Controller — MRD-124S phù hợp hơn và có sẵn hàng
- Trần cao hơn 4m — chọn MRA-514 (mounting height đến 15m, 8 lens options)
- Dự án yêu cầu DALI-2 certification chính thức trong hồ sơ thầu — MRA-124 chưa certified
- Không muốn rủi ro spec thay đổi từ V0 lên version final
So sánh 3 model Ø40mm của IR-TEC
| Tiêu chí | MRA-124 | MRD-124S | MRA-514 |
|---|---|---|---|
| DALI type | DALI-2 Input Device | DALI Broadcast | DALI-2 Input Device |
| Kích thước | Ø40 x H24mm | Ø40 x H24mm | Ø60 x H37mm |
| Mounting height | 2.4-4m | 2.4-6m | 2.4-15m |
| Lens options | Chưa (V0) | Không | 8 loại |
| Cần controller | Có | Không | Có |
| Luminaire integration | Có | Có | Không (chỉ ceiling) |
| D4i support | Chưa | Có | Không đề cập |
| DALI-2 certified | Có | Không (Broadcast) | Có |
Kết luận
MRA-124 là sản phẩm đáng theo dõi cho dự án văn phòng thương mại cần DALI-2 Input Device kích thước nhỏ tích hợp được vào luminaire Troffer. Nó giải quyết bài toán mà hiện tại phải chọn giữa MRD-124S (nhỏ nhưng chỉ DALI Broadcast) hoặc MRA-514 (DALI-2 đầy đủ nhưng lớn hơn và không tích hợp luminaire).
Tuy nhiên, trạng thái Preliminary là yếu tố quan trọng nhất cần cân nhắc. Spec có thể thay đổi, certification chưa có, hàng chưa ship thương mại. Với dự án đang triển khai, MRD-124S hoặc MRA-514 là lựa chọn an toàn hơn.
KNXStore theo dõi và cập nhật thông tin MRA-124 từ IR-TEC. Liên hệ để được thông báo khi có hàng thương mại hoặc đặt engineering sample cho pilot project.
