Core Smart Home Dòng KNX Climate Gateway Tích Hợp Điều Hòa VRF/VRV
Điều hòa không khí VRF/VRV là thiết bị tiêu thụ năng lượng lớn nhất trong hầu hết công trình thương mại, và cũng là bài toán tích hợp khó nhất với hệ thống KNX. Mỗi hãng điều hòa lớn đều có giao thức proprietary riêng: P1/P2 của Daikin, H1/H2 của Gree, CN-REMO của LG, CN105 của Mitsubishi Electric, X,Y terminal của Mitsubishi Heavy Industries, F3/F4 của Samsung. KNX không "nói chuyện" trực tiếp được với bất kỳ giao thức nào trong số đó.

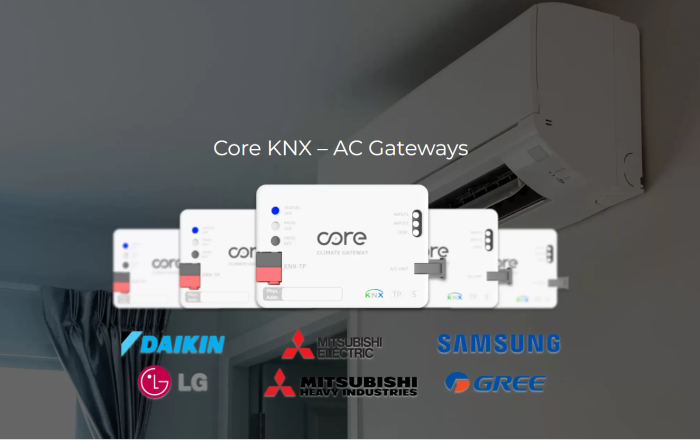

Core Building Automation Technologies, thương hiệu có tên thương mại Core Smart Home đến từ Thổ Nhĩ Kỳ, giải quyết vấn đề này bằng một dòng sản phẩm chuyên biệt: KNX Climate Gateway. Bảy model trong dòng này phủ đầy đủ các hãng VRF/VRV thương mại và dân dụng phổ biến nhất thị trường Đông Nam Á. Mỗi gateway là một module nhỏ gọn lắp trong vỏ indoor unit, lấy nguồn trực tiếp từ bus KNX, cấu hình hoàn toàn qua ETS.
Core Smart Home Thương Hiệu KNX Chuyên Biệt Từ Thổ Nhĩ Kỳ
Core Building Automation Technologies, tên thương mại Core Smart Home, là công ty Thổ Nhĩ Kỳ tập trung phát triển thiết bị KNX cho tích hợp hệ thống tòa nhà. Điểm khác biệt so với nhiều nhà sản xuất thiết bị tự động hóa đa dụng: Core Smart Home chuyên sâu vào mảng tích hợp điều hòa không khí vào KNX, và toàn bộ dòng KNX Climate Gateway đều đạt chứng nhận KNX Certified từ Hiệp hội KNX quốc tế.
Tất cả gateway trong dòng này tuân thủ đặc tả KNX S-Mode, System-B, tương thích với ETS4, ETS5 và ETS6. Application program database có trên ETS Online Catalog, cho phép kỹ sư tải trực tiếp và cấu hình theo quy trình KNX chuẩn mà không cần phần mềm riêng của hãng. Chứng nhận KNX Certified là điều kiện tiên quyết với mọi công trình KNX thiết kế theo tiêu chuẩn quốc tế, và Core Smart Home đáp ứng đủ điều kiện này trên toàn dòng sản phẩm.
7 Gateway, 5 Hãng Điều Hòa Toàn Bộ Dòng Sản Phẩm
Dòng KNX Climate Gateway của Core Smart Home hiện bao gồm 7 model, mỗi model được phát triển riêng cho giao thức của từng hãng điều hòa.
| Model | Hãng điều hòa | Đầu kết nối | Phân khúc |
|---|---|---|---|
| CR-CG-DK-KNX-01 | Daikin VRV và SKY Air | P1/P2 terminal | Thương mại |
| CR-CG-GRE-KNX-01 | Gree GMV / GUD | H1/H2 terminal | Thương mại |
| CR-CG-GRE-KNX-02 | Gree Split (dân dụng) | COM-MANUAL terminal | Dân dụng cao cấp |
| CR-CG-ME-KNX-01 | Mitsubishi Electric (City Multi, Mr.Slim) | CN105 connector | Thương mại + Dân dụng |
| CR-CG-LG-KNX-01 | LG Multi V VRF | CN-REMO connector | Thương mại |
| CR-CG-MHI-KNX-01 | Mitsubishi Heavy Industries VRF/FD và SR | X,Y terminal | Thương mại + Dân dụng |
| CR-CG-SMG-KNX-01 | Samsung NASA VRF (DVM) | F3/F4 terminal | Thương mại |
Hai lưu ý quan trọng khi chọn model. Thứ nhất, CR-CG-SMG-KNX-01 chỉ tương thích với dòng Samsung NASA (model code phải có chữ "N" ở vị trí thứ 4 trong mã); không dùng được với điều hòa Samsung dân dụng thông thường. Thứ hai, CR-CG-ME-KNX-01 và CR-CG-MHI-KNX-01 là hai model hoàn toàn khác nhau dù cùng mang tên Mitsubishi: Mitsubishi Electric và Mitsubishi Heavy Industries là hai công ty riêng biệt với giao thức khác nhau, không thể dùng lẫn gateway.
Thông Số Kỹ Thuật Chung Những Gì Bạn Luôn Nhận Được
Dù kết nối với hãng điều hòa nào, tất cả 7 gateway đều có cùng nền tảng phần cứng và thông số kỹ thuật:
- Nguồn cấp: lấy hoàn toàn từ bus KNX (29V typical), tiêu thụ tối đa 10mA. Không cần nguồn 230VAC hay nguồn DC ngoài.
- Kích thước: 68.50mm x 49.00mm x 19.70mm, form factor đồng nhất trên toàn dòng.
- Lắp đặt: trong vỏ indoor unit, gắn bằng nam châm kết hợp bracket kim loại. Không cần DIN rail, không cần tủ điện riêng.
- 2 digital inputs: ngõ vào dry contact NO/NC configurable có trên tất cả model.
- Chế độ KNX: S-Mode, System-B.
- Phần mềm cấu hình: ETS4, ETS5, ETS6.
- Bảo vệ: IP20, màu trắng.
- LED báo lỗi: LED2 nhấp nháy đỏ (500ms On/Off) khi AC unit có lỗi hoặc mất kết nối với gateway.
Thiết kế bus-powered là ưu điểm rõ ràng trong thực tế thi công: không phải kéo thêm dây nguồn đến từng indoor unit, không cần aptomat hay nguồn phụ cho gateway, rút ngắn thời gian lắp đặt đáng kể trên công trình có nhiều indoor unit.
Kết Nối Từ 2 Dây Đến 4 Dây Tùy Giao Thức Hãng
Mỗi hãng điều hòa có chuẩn giao tiếp riêng, đây là điểm khác biệt lớn nhất giữa các model trong dòng. Cáp 1m kèm theo theo từng gateway được thiết kế riêng cho từng loại đầu kết nối:
| Model | Số dây | Cáp | Phân cực |
|---|---|---|---|
| CR-CG-DK-KNX-01 | 4 dây | 4x0.34mm | Không phân cực |
| CR-CG-GRE-KNX-01 | 4 dây | 4x0.34mm | Không phân cực |
| CR-CG-GRE-KNX-02 | 4 dây | 4x0.34mm | Không phân cực |
| CR-CG-ME-KNX-01 | 4 dây | 4x0.34mm | Có phân cực (CN105 5-pin) |
| CR-CG-LG-KNX-01 | 3 dây | 3x0.34mm | Có phân cực |
| CR-CG-MHI-KNX-01 | 2 dây | 2x0.34mm | Không phân cực |
| CR-CG-SMG-KNX-01 | 2 dây | 2x0.34mm | Không phân cực |
CR-CG-MHI-KNX-01 và CR-CG-SMG-KNX-01 dùng cáp 2 dây non-polarized, đơn giản nhất trong dòng: 2 dây Yellow và Green cắm vào terminal theo bất kỳ chiều nào. CR-CG-LG-KNX-01 dùng 3 dây có phân cực. CR-CG-ME-KNX-01 dùng connector CN105 5-pin có phân cực, đòi hỏi chú ý khi đấu nối. Cáp kèm theo không được cắt ngắn, nối dài hay thay thế bằng cáp khác.
Tính Năng Đặc Trưng Mỗi Gateway Một Điểm Nhấn Riêng
Ngoài bộ KNX object chuẩn gồm On/Off, Mode (Auto/Heat/Cool/Fan/Dry), Fan Speed, Setpoint nhiệt độ, Status nhiệt độ phòng và Error Code, mỗi gateway còn có object đặc trưng phản ánh tính năng độc quyền của từng hãng:
Samsung NASA (CR-CG-SMG-KNX-01): hai object chỉ có ở Samsung là Turbo Mode và WindFree (DPT 1.002, disabled by default). WindFree kích hoạt luồng khí siêu nhẹ qua vi lỗ đặc trưng của Samsung, chỉ hoạt động trong chế độ Cooling. Turbo Mode kích hoạt làm lạnh hoặc sưởi tốc độ tối đa nhưng vô hiệu hóa fan speed control khi đang hoạt động. Không gateway nào khác trong dòng Core có hai object này.
Mitsubishi Heavy Industries (CR-CG-MHI-KNX-01): Energy Saving Function và High Power/Home Leave Function là hai object riêng (DPT 1.002), cả hai disabled by default trong ETS. High Power Function kích hoạt chế độ làm lạnh hoặc sưởi công suất tối đa; Energy Saving Function giới hạn công suất để tiết kiệm điện.
LG VRF (CR-CG-LG-KNX-01): Swirl Mode object (đặc trưng của dòng cassette tròn LG) và fan speed lên tới 5 cấp, trong đó cấp 5 tương đương chế độ Power Cooling.
Mitsubishi Electric (CR-CG-ME-KNX-01): "Control from Remote Control Disable" object cho phép vô hiệu hóa hoàn toàn remote controller vật lý qua lệnh KNX, hữu ích trong môi trường khách sạn hoặc văn phòng cần kiểm soát trung tâm tuyệt đối.
Đây là lý do không thể dùng gateway sai hãng ngay cả khi đầu kết nối ngẫu nhiên tương thích về vật lý: các object đặc trưng sẽ không hoạt động và giao tiếp proprietary bus sẽ lỗi không dự đoán được.
Cấu Hình ETS Quy Trình Thống Nhất Cho Cả Dòng
Dù có 7 model khác nhau về giao thức điều hòa, quy trình cấu hình ETS cho tất cả Core gateway là thống nhất:
- Tải product database từ ETS Online Catalog (tìm theo model number, ví dụ "CR-CG-SMG-KNX-01").
- Thêm thiết bị vào project ETS, gán địa chỉ KNX.
- Mở tab Parameters: cấu hình Master/Slave nếu dùng chung với remote controller của hãng; bật/tắt các tính năng tùy chọn (Turbo, WindFree, Energy Saving...); chọn fan speed DPT và số cấp tốc độ.
- Mở tab Communication Objects: gán group address cho từng object cần điều khiển hoặc đọc trạng thái.
- Download xuống thiết bị và test trực tiếp trên indoor unit.
Một điểm cần chú ý khi tích hợp với KNX thermostat bên thứ ba: fan speed DPT mặc định của CR-CG-SMG-KNX-01 và CR-CG-MHI-KNX-01 là DPT 5.100 (FanStage), trong khi một số model khác dùng DPT 5.001 hoặc 5.010. Cần xác nhận thermostat KNX hỗ trợ đúng DPT trước khi commissioning.
Câu Hỏi Thường Gặp
Tất cả Core KNX Climate Gateway có cần nguồn ngoài không?
Không. Tất cả 7 model trong dòng này đều hoạt động hoàn toàn bằng nguồn từ bus KNX TP (29V typical, tối đa 10mA). Không cần đấu thêm nguồn 230VAC hay nguồn DC ngoài vào gateway, giúp đơn giản hóa lắp đặt tại từng indoor unit.
Một gateway có thể điều khiển nhiều indoor unit không?

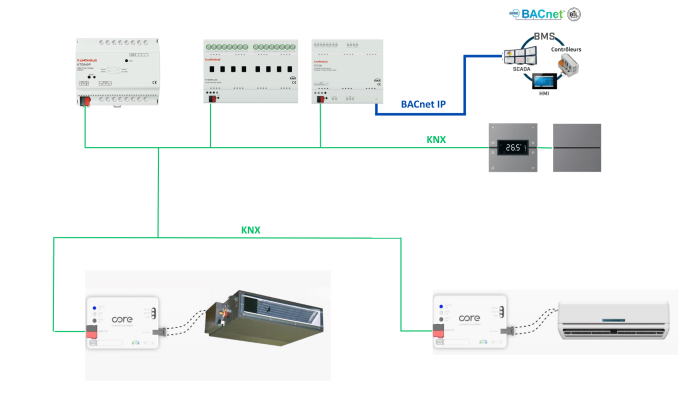

Không. Mỗi Core KNX Climate Gateway chỉ kết nối với một indoor unit tại một thời điểm theo kiến trúc 1:1. Mỗi indoor unit cần một gateway riêng. Đây là thiết kế theo giao thức proprietary của hầu hết các hãng VRF thương mại.
Core Smart Home và Core Building Automation Technologies có phải cùng một công ty không?
Đúng. "Core Smart Home" là tên thương mại (brand name), còn tên pháp nhân đầy đủ là Core Building Automation Technologies, trụ sở tại Thổ Nhĩ Kỳ. Tất cả sản phẩm được bán và chứng nhận dưới cả hai tên này.
Có thể dùng CR-CG-MHI-KNX-01 cho điều hòa Mitsubishi Electric không?
Không. CR-CG-MHI-KNX-01 dành riêng cho Mitsubishi Heavy Industries (giao thức X,Y bus). CR-CG-ME-KNX-01 dành cho Mitsubishi Electric (giao thức CN105/CN92). Đây là hai hãng khác nhau với giao thức hoàn toàn khác nhau, không thể dùng lẫn gateway.
KNXStore.vn có hỗ trợ kỹ thuật cho dòng Core gateway không?
Có. KNXStore.vn là nhà phân phối chính thức Core Smart Home tại Việt Nam, cung cấp hỗ trợ kỹ thuật từ giai đoạn lựa chọn model đúng theo brand điều hòa của dự án, hướng dẫn kiểm tra compatibility list, hỗ trợ cấu hình ETS đến troubleshooting tại công trình.
Kết Luận
Dòng KNX Climate Gateway của Core Smart Home giải quyết trực tiếp bài toán tích hợp điều hòa thương mại vào KNX: không cần middleware, không cần nguồn ngoài, cấu hình theo quy trình ETS chuẩn cho cả 7 model. Với phạm vi phủ đầy đủ từ Daikin, Gree, LG, Mitsubishi Electric, Mitsubishi Heavy Industries đến Samsung NASA và Gree Split, đây là dòng sản phẩm cần tham chiếu từ giai đoạn thiết kế hệ thống.
KNXStore.vn là nhà phân phối chính thức Core Smart Home tại Việt Nam. Liên hệ để được tư vấn chọn đúng model theo brand điều hòa của dự án và hỗ trợ kỹ thuật trong quá trình commissioning.
