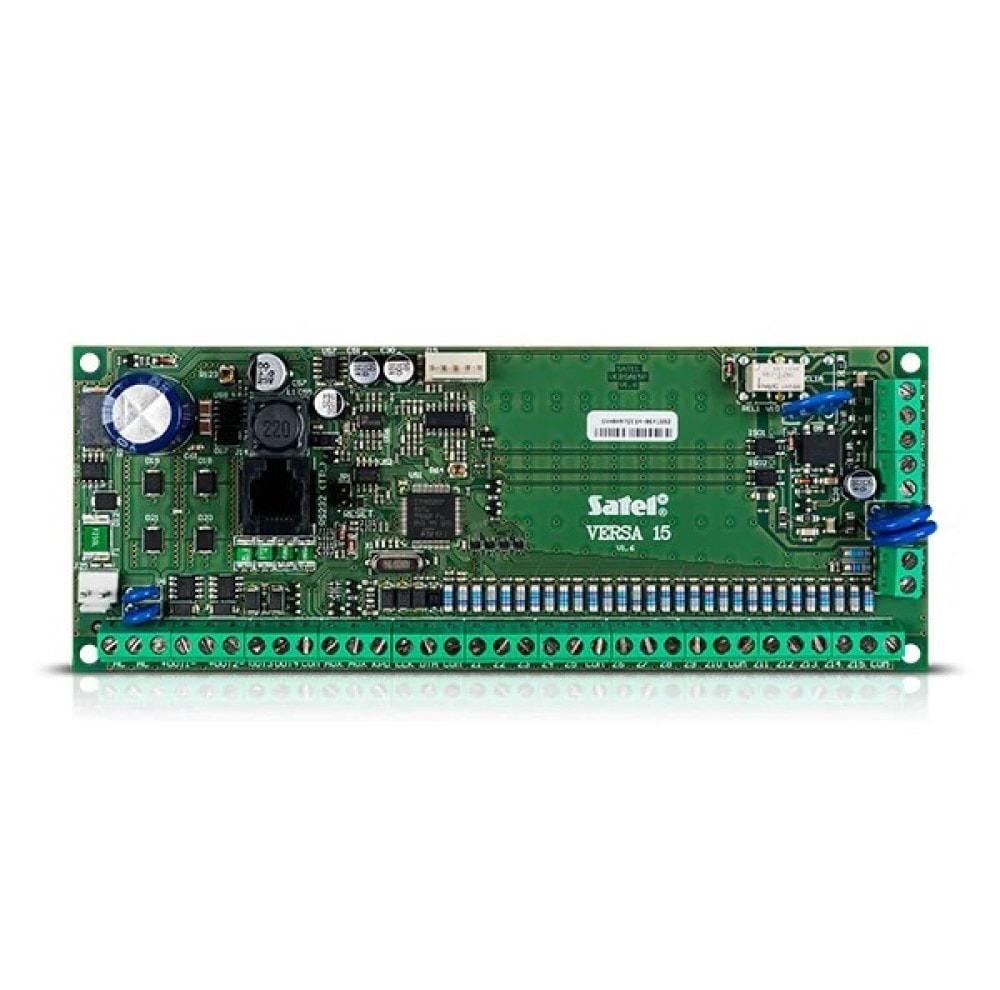

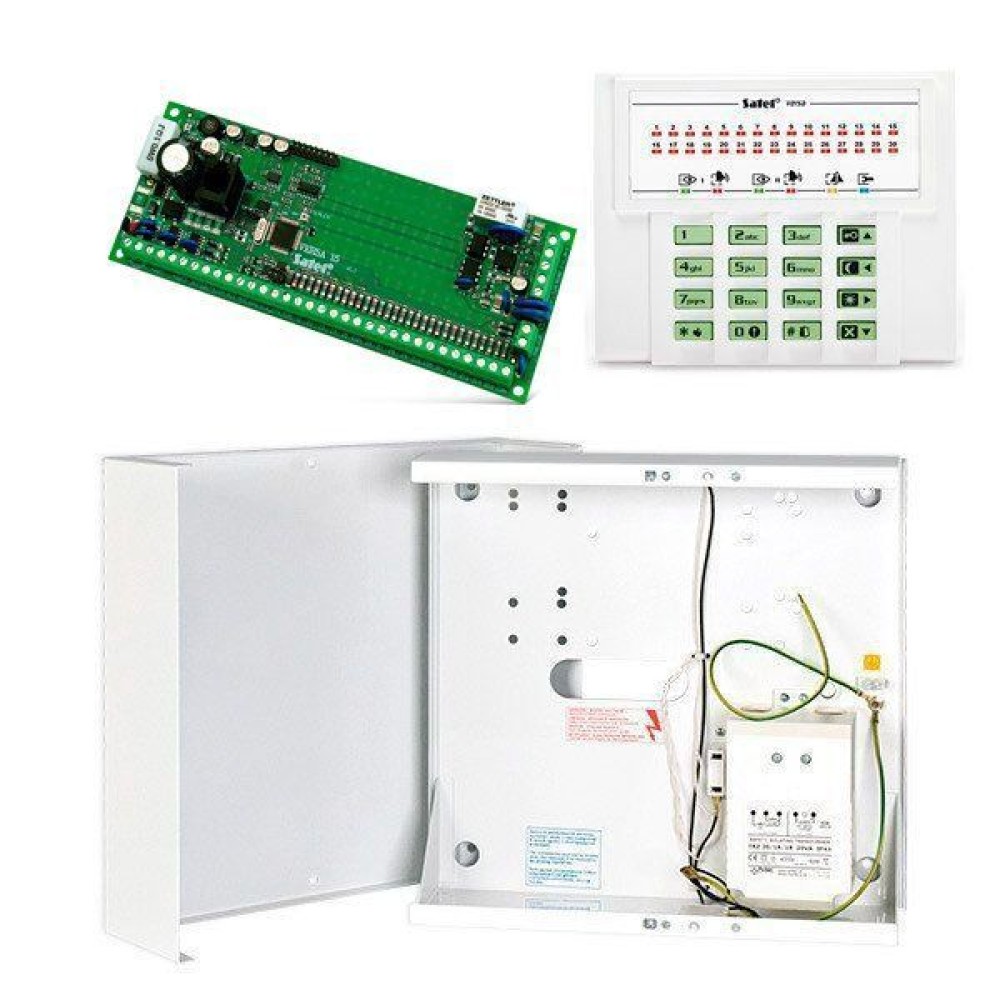

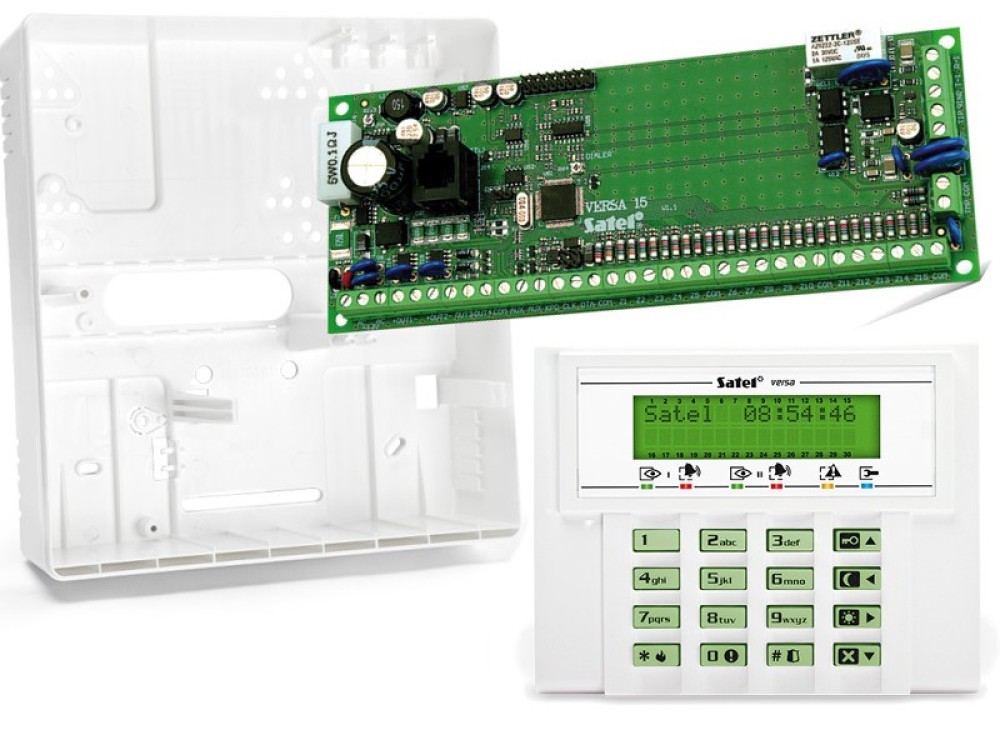

VERSA 15 là gì và dùng được với thiết bị nào?
VERSA 15 là bảng báo động trung tâm cao nhất trong dòng VERSA base của Satel, tích hợp sẵn 15 zone có dây onboard, PSU switching-mode 2A/12VDC và telephone communicator analog. Panel đạt chuẩn EN 50131-1/3/6 Grade 2, EN 50130-4, EN 50130-5 Class II. So với VERSA 10, VERSA 15 có thêm 5 zone onboard và board lớn hơn (180x68mm thay vì 150x68mm), phù hợp cho villa và nhà phố 3 đến 4 tầng không muốn thêm expander ngay từ bước đầu.
Toàn bộ module phụ trợ tương thích với VERSA 10 đều hoạt động được với VERSA 15: VERSA-LCDM-WH, ETHM-1 Plus, ACU-220/280, INT-KNX-2. Điểm khác biệt duy nhất là zone overlap khi dùng expander INT-E ở address 12, cần xử lý trong DLOADX.

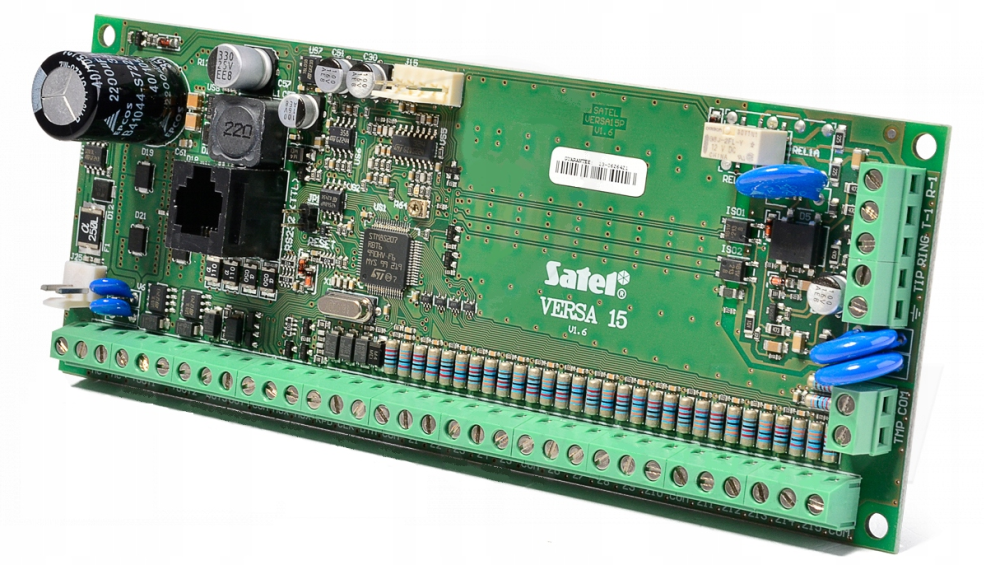

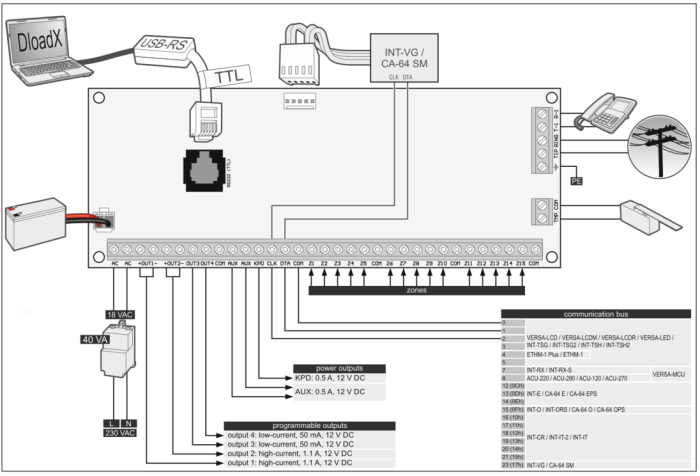

Thông số kỹ thuật mainboard

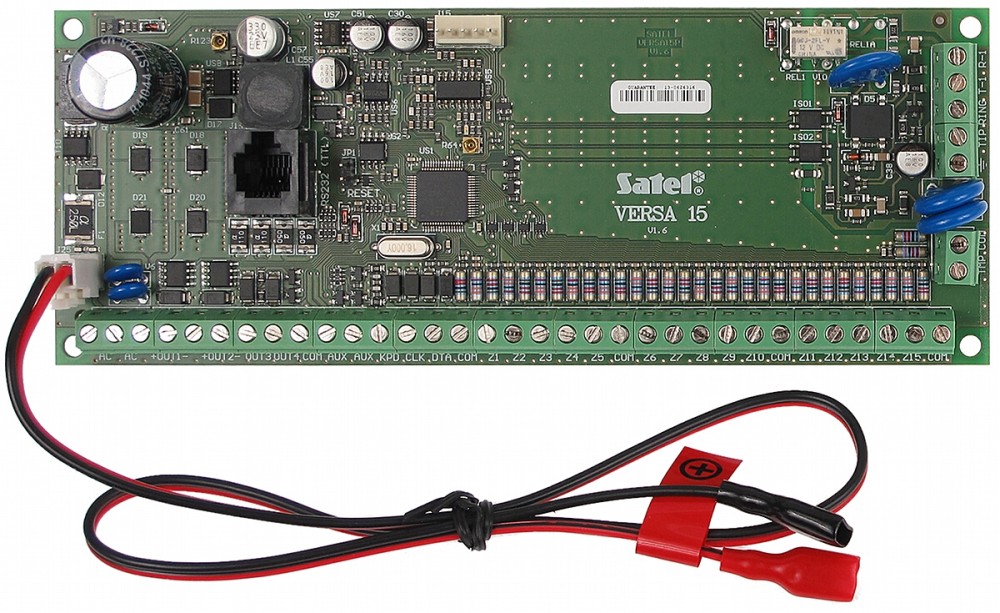

Các thành phần trên mainboard VERSA 15:
- Battery connection cables (red +, black –).
- RS-232 (TTL) port, kết nối lập trình local qua máy tính cài DLOADX, hoặc firmware update.
- RESET pins, khởi động khẩn cấp control panel (xem: "Emergency procedure of the control panel start-up").
- DIALER LED, báo trạng thái telephone communicator tích hợp.
- Socket kết nối INT-VG voice module, CA-64 SM voice synthesizer expander hoặc SM-2 synthesizer.
Description of terminals
| Terminal | Mô tả |
|---|---|
| AC | Power input (18 VAC). |
| COM | Common ground. |
| +OUT1–, +OUT2– | Programmable high-current outputs. +12 VDC luôn có tại terminal "+". Terminal "–" được nối hoặc ngắt khỏi common ground tùy trạng thái output (active/inactive) và polarity. |
| OUT3, OUT4 | Programmable low-current outputs, OC type. |
| AUX | +12 VDC power output. |
| KPD | +12 VDC power output. |
| CLK | Communication bus clock. |
| DTA | Communication bus data. |
| Z1…Z15 | Zones (15 zones onboard). |
| TMP | Tamper input (NC), nếu không dùng, nối ngắn với common ground. TMP input có số 31 trong hệ thống. |
| ⏚ | Protective terminal của telephone communicator, chỉ nối với PE protective earth circuit của 230 VAC mains. |
| T-1, R-1 | Telephone line output (đến điện thoại nội bộ). |
| TIP, RING | Telephone line input (từ nhà mạng). |
Thiết bị cần có để hệ thống hoạt động
VERSA 15 là bộ xử lý trung tâm, không hoạt động độc lập. Tối thiểu cần: một bàn phím LCD để vận hành và ít nhất một detector trên zone. Các nhóm thiết bị dưới đây là danh sách đầy đủ để lập BOM cho dự án.
Bàn phím và màn hình điều khiển
VERSA 15 không có giao diện vận hành nào trên board, cần ít nhất 1 keypad để arm/disarm và xem trạng thái zone. VERSA-LCDM-WH là tiêu chuẩn cho Grade 2. VERSA-LCDM-WRL phù hợp khi cần bàn phím không dây tránh kéo cáp, nhưng chiếm 1 trong 30 slot ABAX 2 và cần ACU-220 hoặc ACU-280 lắp trước.
| Thiết bị | Model | Kết nối | Ghi chú |
|---|---|---|---|
| VERSA-LCDM-WH | LCD 2x16 | Có dây (bus) | Khuyến nghị cho Grade 2 |
| VERSA-LCDM-WRL | LCD 2x16 | Không dây ABAX 2 | Cần ACU-220 hoặc ACU-280 |
| VERSA-LED-BL | LED | Có dây (bus) | Bàn phím phụ khu vực |
Chuông còi báo động
OUT1 và OUT2 trên VERSA 15 kích hoạt còi 12VDC trực tiếp. SP-4001 R cho ngoài trời, SPW-210 R hoặc SPW-100 cho trong nhà. ASP-105 R không dây qua ABAX 2 là phương án khi thi công không tiện đi cáp đến vị trí lắp còi, cần ACU-220 hoặc ACU-280 đã cài.
| Thiết bị | Model | Loại | Ghi chú |
|---|---|---|---|
| SP-4001 R | Còi ngoài trời | Có dây | Kích hoạt qua OUT1/OUT2 |
| SPW-210 R | Còi trong nhà | Có dây | |
| SPW-100 | Còi trong nhà | Có dây | |
| ASP-105 R | Còi ngoài trời | Không dây ABAX 2 | Cần ACU-220/280 |
Bộ mở rộng zone và output
VERSA 15 có 15 zone onboard, đủ cho villa và văn phòng nhỏ mà không cần expander ngay từ đầu. Khi cần vượt 15 zone, INT-E ở address 12 tạo zone 7-14 trùng với Z7-Z15 onboard, cần cấu hình ưu tiên trong DLOADX. INT-E ở address 13 và 14 không gây overlap, có thể lắp trực tiếp.
| Module | Chức năng | URL |
|---|---|---|
| INT-E | +8 zone có dây mỗi module, tối đa 3 module | |

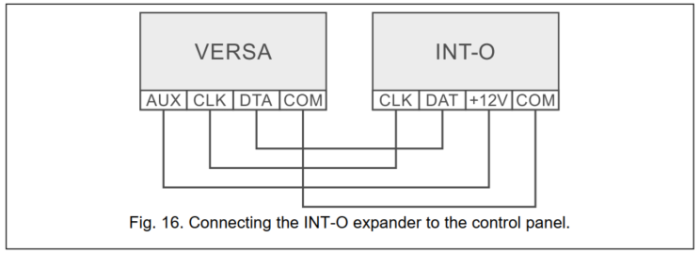

| INT-O | +8 output, tối đa 1 module | |
| INT-ORS | +8 output relay, lắp thanh DIN |
Bộ điều khiển không dây
VERSA 15 hỗ trợ 1 trong 2 hệ wireless, không dùng đồng thời. ACU-220 và ACU-280 là dòng ABAX 2 thuần, ACU-120 và ACU-270 hỗ trợ thêm thiết bị ABAX thế hệ cũ. Với dự án mới hoàn toàn, ACU-280 là lựa chọn khuyến nghị vì là model hiện hành nhất của dòng ABAX 2.
| Module | Hệ không dây | Ghi chú |
|---|---|---|
| ACU-220 | ABAX 2 (868MHz) | Tối đa 30 thiết bị, hỗ trợ keypad không dây |
| ACU-280 | ABAX 2 (868MHz) | Phiên bản mới ACU-220 |
| ACU-120 | ABAX + ABAX 2 (868MHz) | Hỗ trợ cả thiết bị ABAX thế hệ cũ |
| ACU-270 | ABAX + ABAX 2 (868MHz) | Phiên bản mới ACU-120 |
Lưu ý: VERSA 15 không dùng ACU và VERSA-MCU (MICRA 433MHz) cùng lúc.
Cảm biến an ninh có dây
Zone Z1-Z15 chấp nhận NC, NO, Single EOL và Double EOL. SLIM-PIR-LUNA và SLIM-DUAL-LUNA phù hợp hầu hết phòng trong nhà. OPAL (PIR+MW) dùng cho không gian ngoài trời hoặc bán ngoài trời như garage, sảnh thông tầng, nơi yêu cầu chống báo nhầm cao hơn detector đơn.
| Cảm biến | Model | Loại |
|---|---|---|
| SLIM-PIR-LUNA | PIR trong nhà | Chuyển động |
| SLIM-DUAL-LUNA | PIR + MW trong nhà | Chuyển động kép |
| GRAPHITE | PIR | Chuyển động |
| IVORY | PIR gương quang học | Chuyển động |
| AGATE | Rèm hồng ngoại | Cửa sổ, hành lang |
| OPAL | PIR + MW ngoài trời | Ngoại vi |
| INDIGO | Vỡ kính | Cửa kính |
| S-4 | Từ tính cửa | Cửa, cổng |
Cảm biến không dây (ABAX 2 - 868MHz, cần ACU)
Detector ABAX 2 đánh số zone riêng, không trùng zone có dây onboard. AXD-200 đa năng phù hợp lối vào chính và sảnh. AMD-100 tốt cho cửa phụ và cổng ngoài trời. AOCD-260 thay cảm biến cửa sổ truyền thống khi không muốn gắn từ tính lên khung cửa gỗ hoặc nhôm cao cấp.
| Cảm biến | Model | Loại |
|---|---|---|
| AXD-200 | Đa chức năng | Chuyển động + cửa |
| AMD-100 | Cửa ABAX 2 | Cửa, cổng |
| AOCD-260 | Rèm không dây | Cửa sổ |
| AOCD-250 | Rèm ngoài trời | Ngoại vi |
Cảm biến miễn nhiễm thú nuôi (Pet immune)
Pet immune phù hợp khi nhà có thú nuôi dưới 25kg. SLIM-PIR-LUNA-PET và SLIM-DUAL-LUNA-PET có hình dạng giống bản thường nên dễ hoán đổi về sau. SLIM-DUAL-PET là lựa chọn nếu muốn tách khỏi dòng LUNA hoàn toàn.
| Cảm biến | Model | Kết nối |
|---|---|---|
| SLIM-PIR-LUNA-PET | PIR pet immune | Có dây |
| SLIM-DUAL-LUNA-PET | PIR + MW pet immune | Có dây |
| SLIM-DUAL-PET | PIR + MW pet immune | Có dây |
Module giao tiếp và giám sát từ xa

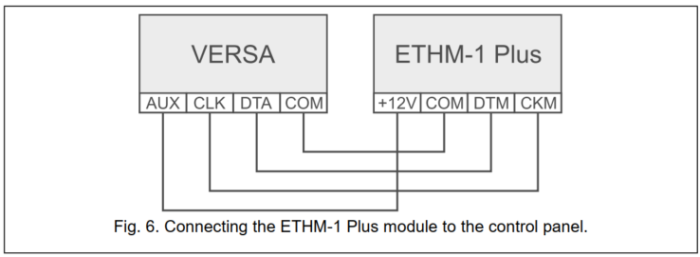

VERSA 15 có telephone communicator tích hợp sẵn. ETHM-1 Plus bổ sung Ethernet để lập trình remote qua DLOADX và dùng app VERSA CONTROL.
| Module | Chức năng |
|---|---|
| ETHM-1 Plus | Kết nối Ethernet, lập trình remote, VERSA CONTROL app |
Công cụ lập trình và nguồn điện
USB-RS cần có để lập trình local lần đầu qua DLOADX. TR 40 VA cấp nguồn 18VAC cho panel và bus. APS-412 bổ sung nguồn phụ khi bus dài hoặc nhiều module được lắp thêm.
| Thiết bị | Model | Ghi chú |
|---|---|---|
| USB-RS | Converter | Kết nối laptop chạy DLOADX với panel |
| TR 40 VA | Transformer | Nguồn 18 VAC cho panel |
| APS-412 | Nguồn dự phòng | Cấp nguồn phụ cho bus dài |
Ứng dụng theo loại công trình
Câu trả lời nhanh: VERSA 15 là lựa chọn hợp lý khi dự án cần 11 đến 15 zone có dây mà không muốn thêm expander INT-E. Nếu phần lớn zone là wireless ABAX 2, VERSA 10 vẫn đủ dùng với chi phí thấp hơn. Khi tổng zone vượt 30 hoặc cần nhiều hơn 2 partition, cần chuyển sang dòng INTEGRA.
Villa và nhà phố 3 đến 4 tầng
VERSA 15 thiết kế cho phạm vi này. Villa 3 tầng điển hình: tầng hầm 2 zone, tầng 1 có cửa chính, cửa phụ, cửa sổ salon, PIR phòng khách và bếp (6-7 zone), tầng 2 có phòng ngủ master và phòng con (4-5 zone), tầng 3 thêm 2-3 zone. Tổng 14-17 zone. VERSA 15 đáp ứng đến 15 zone có dây mà không cần expander.
Văn phòng vừa từ 200 đến 500m2
Văn phòng dạng floor thường có: cửa chính, hành lang, phòng server, phòng giám đốc, kho, khu làm việc chung. 8 đến 12 zone có dây là điển hình, còn lại dùng wireless PIR để tránh kéo dây qua trần giả. VERSA 15 đủ rộng để xử lý mà không cần mở rộng expander.
So sánh VERSA 10, VERSA 15, INTEGRA 64 PLUS
| Tiêu chí | VERSA 10 | VERSA 15 | INTEGRA 64 PLUS |
|---|---|---|---|
| Hardwired zones onboard | 10 | 15 | 16 (mở rộng đến 64) |
| Max zones tổng | 30 | 30 | 64 |
| Max partitions | 2 | 2 | 4 |
| Max users | 30 | 30 | 255 |
| Standby current | 100 mA | 135 mA | cao hơn |
| Board size | 150 x 68 mm | 180 x 68 mm | lớn hơn |
| PSU onboard | 2A | 2A | 3A |
| Phù hợp | Căn hộ, nhà phố nhỏ | Villa, nhà phố 3-4 tầng | Tòa nhà, văn phòng lớn |
Chọn VERSA 15 khi cần 11-15 zone có dây và muốn tránh chi phí module INT-E. Chọn INTEGRA 64 PLUS khi dự án cần nhiều partition, nhiều user, hoặc kết hợp access control ACCO trong cùng hệ thống.
Kiến trúc mở rộng và thiết bị phụ trợ
Câu trả lời nhanh: VERSA 15 mở rộng lên 30 zone tổng qua tối đa 3 module INT-E. Điểm cần xử lý riêng so với VERSA 10: expander INT-E ở address 12 tạo zone 7-14, overlap với Z7-Z15 trên mainboard. Cần giải quyết xung đột này trong DLOADX trước khi đưa vào vận hành.
Zone expander và vấn đề overlap
Ba expander INT-E dùng address 12, 13, 14:
- Address 12: zone 7 đến 14
- Address 13: zone 15 đến 22
- Address 14: zone 23 đến 30
Với VERSA 15, mainboard đã có Z7-Z15. Khi kết nối INT-E ở address 12 (zone 7-14), các zone 7-14 tồn tại trên cả mainboard và expander. Trong DLOADX: vào Programming, chọn từng zone trong vùng 7-14, quyết định nguồn nào được ưu tiên (mainboard hay expander). Nếu bỏ qua bước này, hành vi zone sẽ không xác định.
Thực tế: nếu VERSA 15 đã có 15 zone là đủ và không cần thêm, không kết nối INT-E address 12 để tránh phức tạp. Chỉ kết nối INT-E address 13 trở lên khi cần zone 15-30.
Wireless ABAX 2

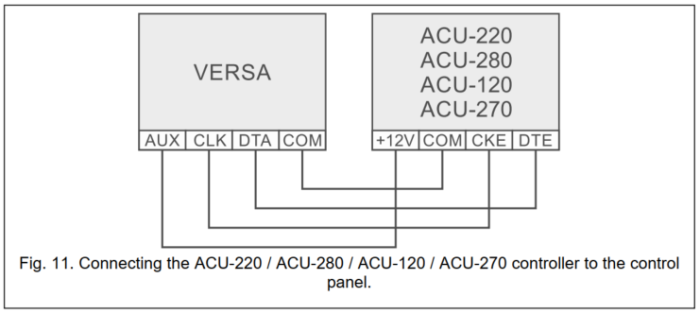

Module ACU-220 hoặc ACU-280 ở address 08h hỗ trợ tối đa 30 wireless devices. Wireless zone đánh số tự do, không trùng wired zone. Đây là cách phổ biến nhất để thêm zone cho VERSA 15 mà không cần expander có dây.
Module ACU-120 và ACU-270 hỗ trợ cả thiết bị ABAX (thế hệ cũ) lẫn ABAX 2, phù hợp khi dự án mix thiết bị hai thế hệ.
Hạn chế zone 9-15
Zones 9-15 trên VERSA 15 không hỗ trợ wiring type Roller shutter và Vibration. Chỉ hỗ trợ NC, NO, Single EOL, Double EOL. Roller shutter detector và cảm biến rung phải đấu vào zone 1-8. Đây là điểm hay bị bỏ qua khi thiết kế: tổng số zone nhìn đủ nhưng vị trí đặt không đúng loại.
Keypads và communication modules

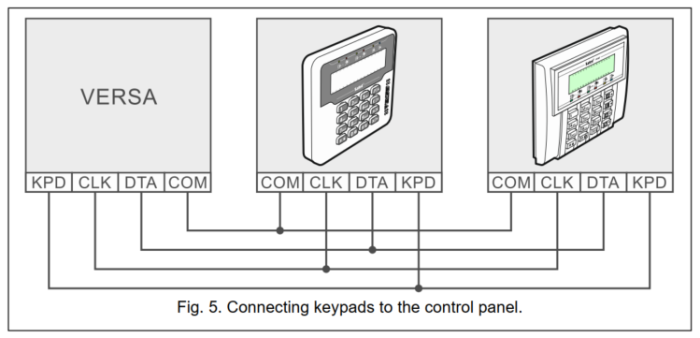

Tối đa 6 keypad ở address 0-5. Khi dùng ETHM-1 Plus ở address 4, chỉ còn 5 slot keypad. VERSA-LCDM-WH là keypad khuyến nghị cho Grade 2. Bàn phím không dây VERSA-LCDM-WRL cần ACU-120/270 controller.
Kinh nghiệm lắp đặt và commissioning
1. Zone overlap với INT-E address 12: xử lý trước, không xử lý sau
Khi kết nối INT-E ở address 12 cho VERSA 15, zones 7-14 tồn tại trên cả hai nguồn. Nếu không vào DLOADX để chọn ưu tiên, panel có thể nhận tín hiệu từ cả hai, dẫn đến zone false alarm hoặc zone không phản ứng. Xử lý ngay trong bước commissioning, không để sang bước test.
2. Thứ tự cấp nguồn bắt buộc
Battery trước, AC sau. Ngắt theo chiều ngược: AC trước, battery sau. Standby 135 mA và peak 160 mA của VERSA 15 cao hơn VERSA 10, cần tính toán dung lượng battery để đảm bảo 12 giờ backup theo Grade 2.
3. Bus cabling: không tách CLK/DTA vào cặp xoắn riêng
CLK và DTA phải đi trong cùng một cable với COM. Không đi chung cặp twisted. Tổng bus tối đa 600m. Thiết bị cách panel hơn 300m cần nguồn riêng. Voltage drop tối đa cho phép từ panel đến thiết bị là 1V.
4. Service code mặc định: đổi trước khi rời công trình
Service code mặc định 12345 là thông tin public. Đổi ngay sau commissioning. Nếu khách hàng vô tình nhập đúng code này, họ có thể vào service mode và thay đổi cấu hình. Trường hợp xảy ra thực tế: khách hàng thử code ngẫu nhiên, vào service mode, xóa zone, gọi kỹ thuật vì "bảng hỏng".
5. IDENTIFICATION sau mỗi lần thêm thiết bị
Sau khi kết nối thêm INT-E, ACU, ETHM-1 Plus, chạy IDENTIFICATION trong service mode để panel nhận diện đầy đủ. Thiết bị kết nối bus nhưng chưa qua IDENTIFICATION sẽ không hoạt động trong logic hệ thống dù LED chỉ thị nguồn vẫn sáng.
6. Khởi động không nối siren lần đầu
Lần đầu cấp nguồn bảng nên để trống kết nối siren, tránh kích hoạt alarm trong quá trình commissioning. Đấu siren sau khi đã test đầy đủ zone, arm/disarm, và xác nhận mọi cấu hình đúng.
Kết Luận
VERSA 15 lấp đúng khoảng trống giữa VERSA 10 và dòng INTEGRA: 15 zone có dây onboard mà không cần expander, vẫn giữ PSU 2A, Grade 2, và toàn bộ hệ sinh thái module phụ trợ của dòng VERSA. Đối với villa 3-4 tầng và văn phòng vừa, đây thường là điểm cân bằng tốt nhất giữa chi phí và khả năng mở rộng.
Bàn phím chuẩn cho VERSA 15 là VERSA-LCDM-WH. Cần thêm wireless zone: ACU-220 hoặc ACU-280. Cần bảo vệ cửa với bàn phím không dây: xem VERSA-LCDM-WRL.
Liên hệ đội kỹ thuật KNXStore để tư vấn bill of material và sơ đồ đấu dây cho dự án cụ thể: knxstore.vn
