Có những thông báo mà một tiếng bíp hay một giai điệu chuông không truyền tải đủ. Một câu nhắc bằng giọng nói, một đoạn nhạc nền theo ngữ cảnh, hay một thông điệp riêng cho từng khu vực, đó là lúc bạn cần thiết bị phát được file âm thanh tùy chỉnh chứ không chỉ âm định sẵn. AS 36.13 knx của Hugo Müller là bộ phát âm thanh thông báo MP3 làm được điều này: nạp 6 file MP3 riêng qua ETS, cộng thêm 12 giai điệu có sẵn, và đã kèm loa nên cắm bus là chạy. Bài này phân tích nó ở góc độ kỹ sư tích hợp.

AS 36.13 knx là gì và vai trò trên bus KNX

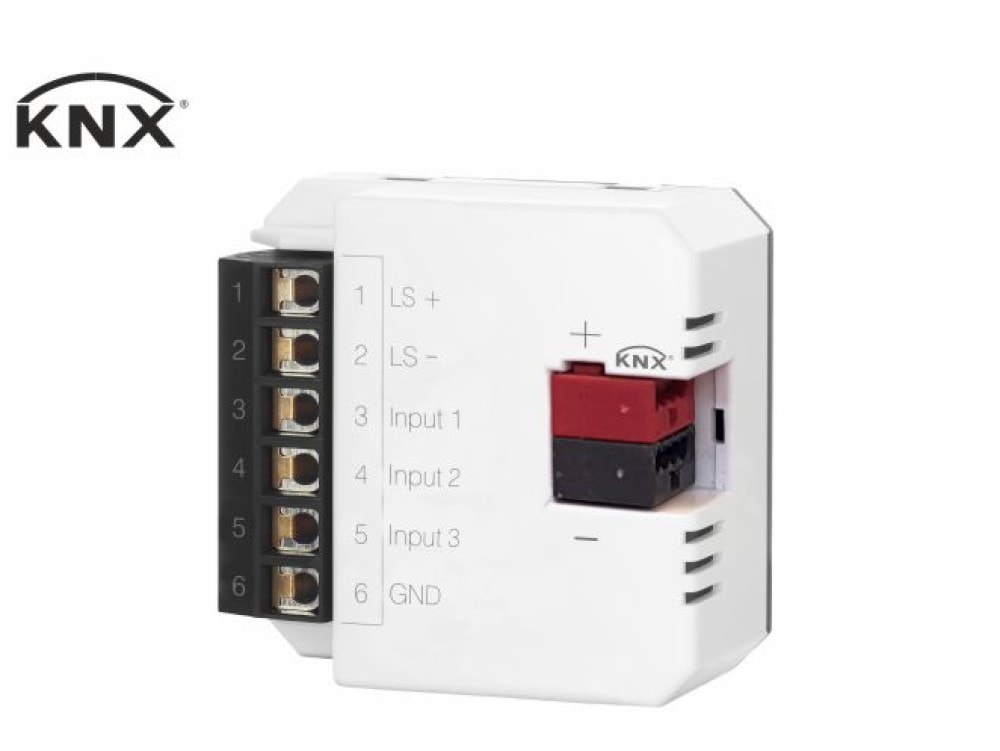

AS 36.13 knx là bộ phát âm thanh trên bus KNX-TP, phát được 6 file MP3 tự nạp cùng 12 giai điệu định sẵn, và đã tích hợp sẵn loa LA 06.10. Đây là nấc cao nhất trong ba dòng audio của Hugo Müller.

So với dòng chuông cửa AS 26 vốn chỉ có 12 giai điệu cứng, AS 36.13 mở ra khả năng dùng âm thanh tùy chỉnh. Bạn thu hoặc chuẩn bị 6 file MP3, nạp vào thiết bị qua ETS, rồi gán mỗi file cho một sự kiện. Thay vì một tiếng chuông chung, hệ thống có thể phát câu nhắc cụ thể: một đoạn cho chuông cửa chính, một đoạn cảnh báo an ninh, một đoạn thông báo giờ giấc.

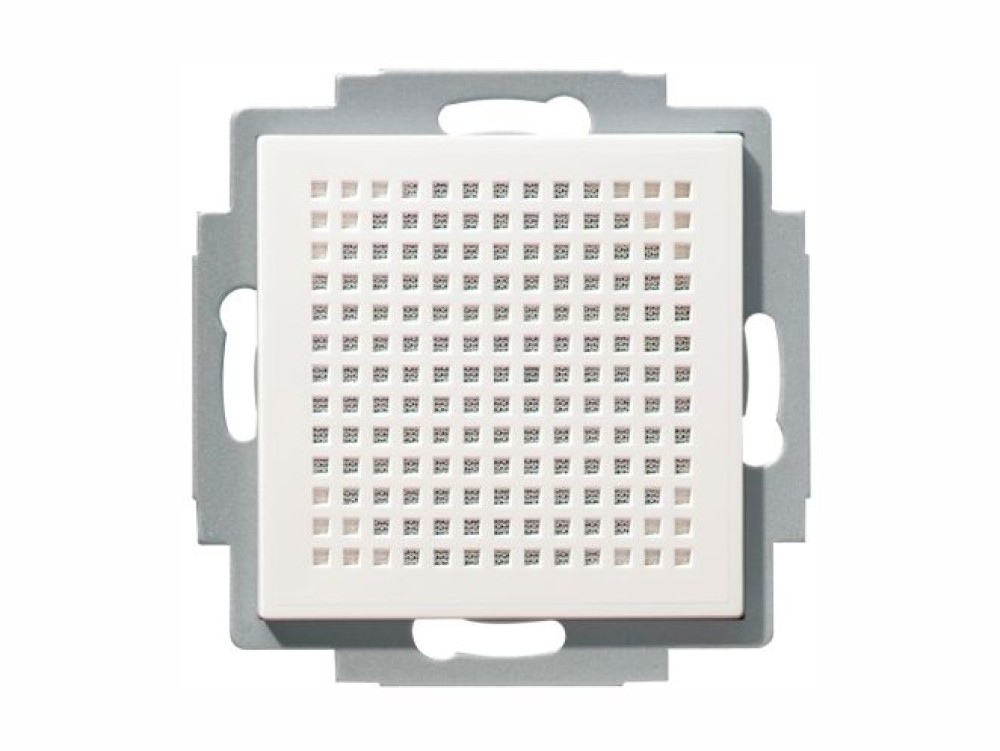

Thiết bị có 3 binary input, nhiều hơn hẳn AS 26 vốn chỉ có 1. Kết hợp với 10 input object và 16 scene cấu hình trong ETS, AS 36.13 xử lý được nhiều kịch bản báo hiệu song song. Chế độ ngày đêm và mute vẫn giữ nguyên. Module lắp âm, giấu sau nắp che, người dùng chỉ nghe âm thanh.

Vì sao chọn bản AS 36.13 knx đã kèm loa

AS 36.13 knx là phiên bản đã đóng gói sẵn loa LA 06.10 trong bộ, nên cắm bus KNX là dùng được ngay, không phải mua và ghép loa rời.

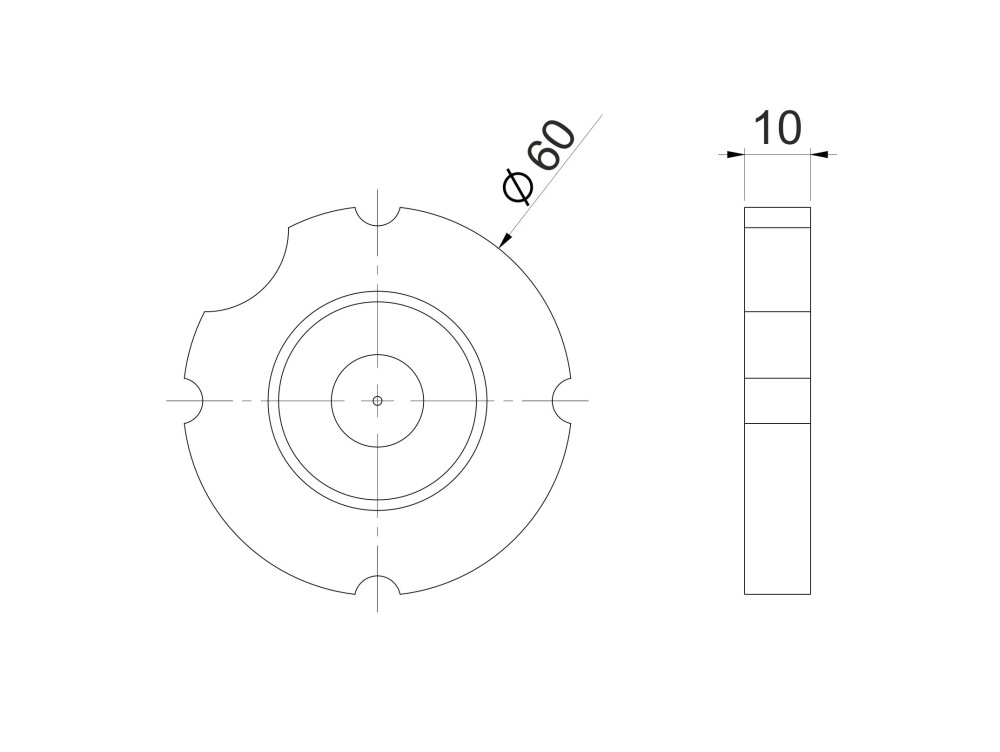

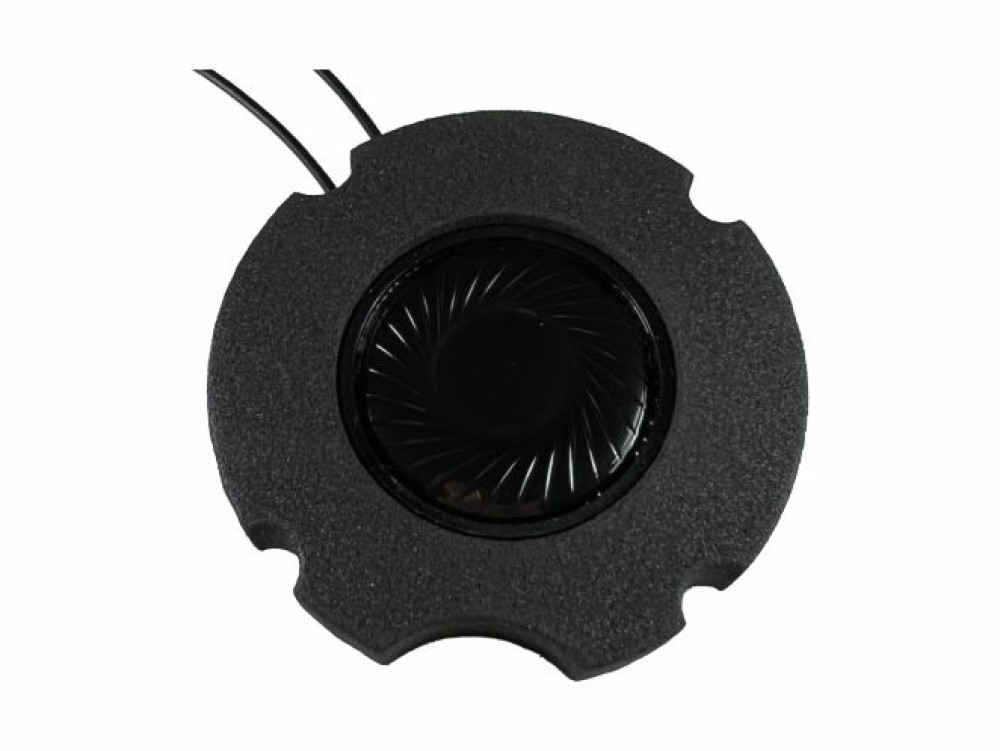

Loa LA 06.10 đi kèm là loa mini 8 Ohm. Ngõ ra loa của module chấp nhận trở kháng 4-8 Ohm, công suất tối đa 0,45 W, đủ cho không gian phòng và căn hộ. Nếu một dự án cụ thể cần âm lượng lớn hơn để phủ khu vực rộng thì mới cân nhắc loa lớn hơn LA 16.10, nhưng đó là trường hợp riêng.

Lưu ý khi làm spec: chọn thẳng AS 36.13 knx để mỗi bộ là một đơn vị hoàn chỉnh. Kỹ thuật tại công trình chỉ cần đấu bus, nạp file MP3 và cấu hình ETS, không phải xử lý ghép loa thủ công.

Logic điều khiển và group object của AS 36.13 knx

Application program trong ETS là [AS 36.x3 knx] chime interface, cần ETS5 và một DCA App riêng của Hugo Müller để nạp MP3. Cấu trúc điều khiển gồm ba khối: object toàn cục, các activation object, và scene.

Khối toàn cục có các object gửi trạng thái hoạt động lên bus (Send in operation), nhận yêu cầu trạng thái (Request status), tắt tiếng (Mute), khóa toàn bộ thiết bị (Global blocking), và chuyển ngày/đêm chung (Day/night). Object mute câm âm trong thời gian đặt sẵn, hết thời gian mà còn active thì phát lại.

Trọng tâm là tối đa 10 activation object A đến J, chạy theo ưu tiên A cao nhất tới J thấp nhất. Mỗi activation object có bốn group object riêng: kích hoạt, khóa, chỉnh âm lượng theo phần trăm, và ngày/đêm. Mỗi cái chọn một trong 18 âm (12 giai điệu preset cộng 6 file MP3 tự nạp), một mức âm lượng, và kiểu phát vĩnh viễn hoặc theo số chu kỳ. Đây là điểm mạnh so với AS 26: nội dung phát có thể là file MP3 do chủ nhà tự thu.

Ba ngõ vào nhị phân E1/E2/E3 cho đấu trực tiếp ba nút bấm tại chỗ, mỗi ngõ cấu hình theo kiểu điều khiển scene hoặc đếm số lần nhấn (tối đa 4 lần nhấn cộng nhấn giữ). Âm lượng chỉnh qua object theo phần trăm và làm tròn về 11 nấc (Min, 1 tới 9, Max); chế độ ngày/đêm tăng hoặc giảm âm lượng chung theo số nấc cho mọi kiểu kích hoạt.

Nạp file MP3: điểm cần nắm khi triển khai

Sáu file MP3 được nạp qua DCA App của Hugo Müller trong ETS (công cụ tên "AS36 MP3 Update App", cài như một ETS App), mỗi file vào một vị trí (place) riêng. Có vài điểm thực tế quan trọng. Thứ nhất, amplifier có bảo vệ tự ngắt nếu file quá lớn tiếng, nên cần normalize file trước khi nạp (dùng Audacity hoặc mp3gain), nếu vẫn quá lớn thì giảm bằng công cụ MP3 rồi nạp lại hoặc giảm volume trong ETS. Thứ hai, trong lúc download file phải giữ cửa sổ DCA mở; nếu gián đoạn phải unload hoàn toàn rồi lập trình lại thiết bị. Thứ ba, nên lập trình thiết bị như stand-alone device để rút ngắn thời gian truyền, vì thời gian nạp phụ thuộc bus load và có thể rất lâu.

Ứng dụng thực tế

AS 36.13 knx hợp với các tình huống cần thông báo âm thanh có nội dung, không chỉ tiếng chuông.

Thông báo giọng nói theo khu vực là ứng dụng mạnh nhất. Trong biệt thự hoặc căn hộ lớn, mỗi khu có thể phát câu nhắc riêng: nhắc đóng cửa khi hệ an ninh arm, thông báo có khách ở cổng, nhắc tắt thiết bị khi rời nhà. Vì nạp được 6 file MP3 riêng, nội dung thông báo do chủ nhà tự quyết.

Chuông cửa thông minh nhiều điểm với âm riêng cũng là ứng dụng phù hợp. Với 3 binary input và 16 scene, một thiết bị phân biệt được chuông cửa chính, cửa phụ, và nút gọi trong nhà, mỗi loại một âm thanh khác nhau. Người trong nhà nghe là biết nguồn gọi từ đâu.

Trong khách sạn thông minh hoặc không gian thương mại nhỏ như showroom hay phòng khám, AS 36.13 phát nhạc nền ngắn hoặc thông báo theo lịch, kích từ time switch hoặc sự kiện KNX. Đây là một trong nhiều kịch bản của hệ thống ứng dụng KNX.

Khi nào nên và không nên chọn AS 36.13 knx

Nên chọn AS 36.13 knx khi:

• Cần phát file MP3 riêng hoặc thông báo giọng nói tùy chỉnh, không chỉ giai điệu cứng.
• Cần nhiều đầu vào báo hiệu song song, dùng 3 binary input.
• Muốn một bộ hoàn chỉnh cắm bus là chạy, không phải mua loa rời.
• Muốn phân biệt nhiều loại sự kiện bằng nội dung âm thanh khác nhau.

Không nên chọn khi:

• Chỉ cần chuông cửa giai điệu định sẵn, không cần MP3, khi đó AS 26.11 knx rẻ hơn.
• Chỉ cần tiếng bíp báo động đơn giản, khi đó AS 10.00 knx là lựa chọn gọn nhất.

Kết luận

AS 36.13 knx là lựa chọn cho những dự án cần âm thanh có nội dung, không chỉ tiếng chuông. Sáu file MP3 tự nạp, 12 giai điệu, 3 binary input, 16 scene, đủ để dựng các kịch bản thông báo giọng nói theo khu vực và theo sự kiện, và đã kèm sẵn loa nên cắm bus là chạy. Nếu chỉ cần chuông cửa giai điệu thì AS 26.11 đủ, nếu chỉ cần bíp báo động thì AS 10.00 gọn hơn. Chọn AS 36.13 khi bạn thật sự cần bộ phát âm thanh thông báo MP3 KNX. Liên hệ đội kỹ thuật KNXStore để tư vấn nội dung và kiểm tra tồn kho.
