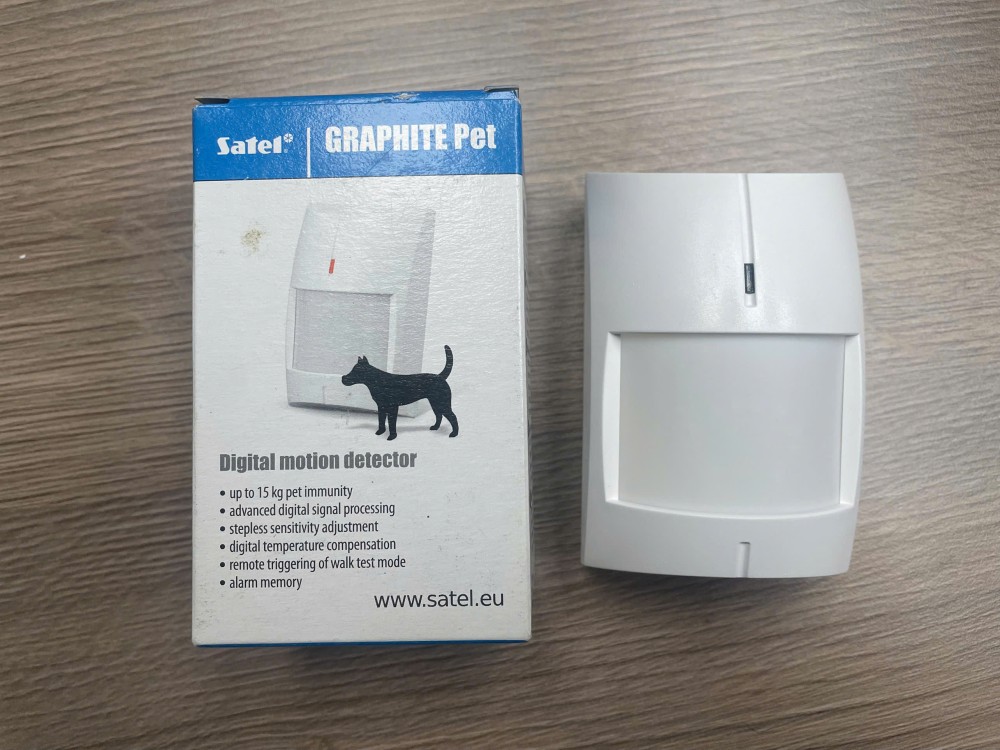

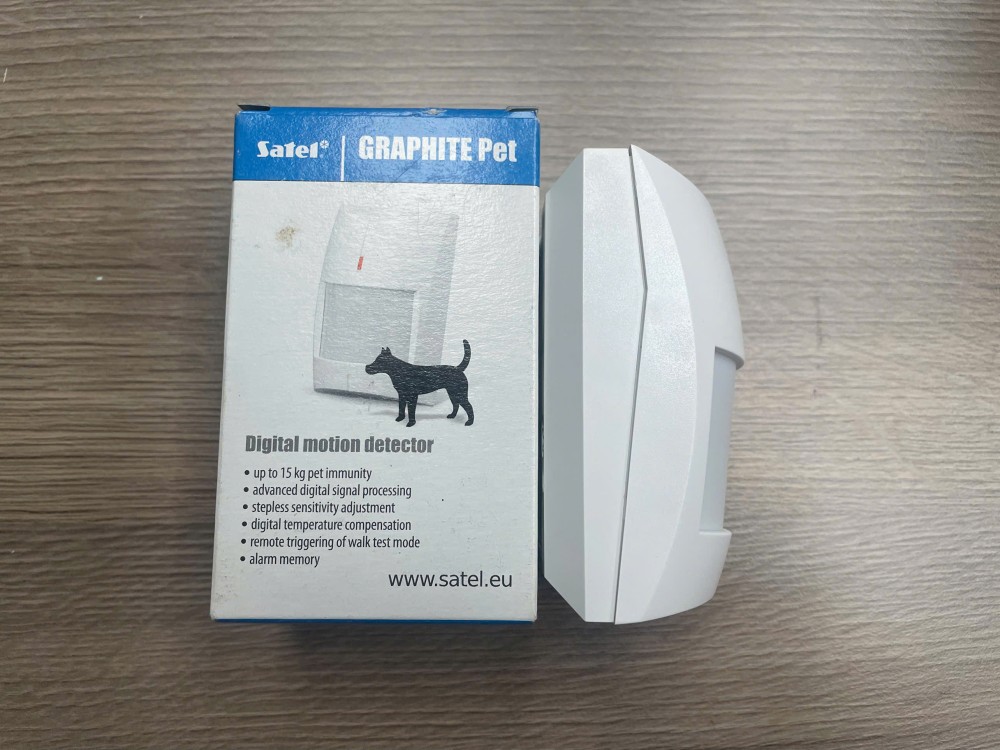

Cảm biến chuyển động tia hồng ngoại Satel GRAPHITE PET - PIR Kỹ Thuật Số, Pet Immunity 15 kg, 2EOL Tích Hợp
Satel GRAPHITE PET là cảm biến PIR kỹ thuật số có dây (wired) với tính năng pet immunity lên đến 15 kg, một trong những dòng detector PIR phổ biến nhất trong hệ Satel cho ứng dụng trong nhà có thú cưng. Dual element pyrosensor giúp phân biệt chuyển động người và thú cưng nhỏ một cách đáng tin cậy. Vùng phủ tối đa 20x18m, góc 92° khi tắt pet immunity, hoặc 18x14m, 84° khi bật. Tích hợp sẵn điện trở EOL kép (2EOL: 2 x 1,1kΩ), cho phép giám sát đứt dây mà không cần thêm linh kiện ngoài. Alarm memory giúp kỹ thuật viên biết đã có alarm trong khi armed mà không cần query panel. Ngõ ra LED có thể điều khiển từ xa qua terminal LED, kết nối với output OC type của panel INTEGRA/VERSA. Dải nhiệt -30°C đến +55°C, phù hợp cả môi trường có điều hòa và không gian chưa có HVAC.
Sơ đồ đấu dây (Terminal Block)
GRAPHITE PET có 6 cực đấu dây. Đây là cảm biến PIR đơn, không có ngõ ra anti-mask. Ngắt nguồn trước khi đấu nối.
| Cực đấu | Chức năng | Ghi chú |
|---|---|---|
| 12V | Nguồn cấp | 12V DC ±15% |
| COM | Ground chung | Tham chiếu chung cho tất cả ngõ ra |
| NC | Ngõ ra alarm (NC relay) | Nối vào zone input panel |
| TMP | Ngõ ra tamper (NC) | Zone 24-hour tamper |
| LED | Bật/tắt LED từ xa | Nối COM để bật, ngắt để tắt |
| MEM | Bật/tắt alarm memory | Nối COM để bật memory, ngắt để reset |

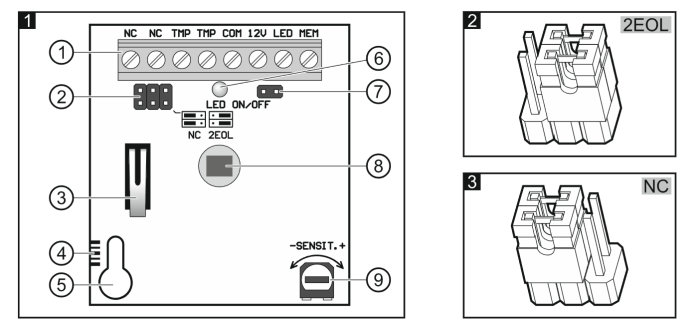

Jumper cấu hình ngõ ra (pins EOL trên board): vị trí 2 dùng điện trở tích hợp 2EOL (đấu dây theo Fig. 11), vị trí 3 không dùng điện trở tích hợp (đấu theo Fig. 12).
Chọn vị trí lắp đặt
GRAPHITE PET thiết kế cho lắp đặt trong nhà. Chiều cao khuyến nghị 2,4m với bracket điều chỉnh góc đi kèm.

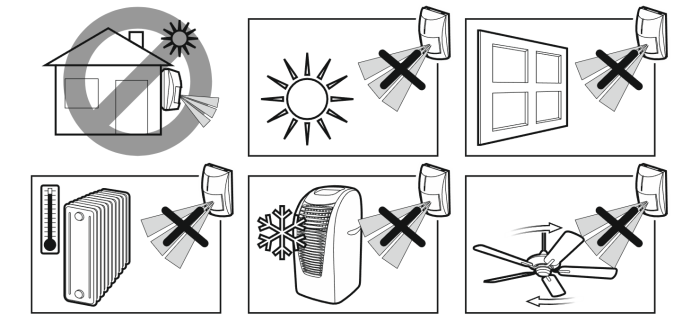

Hướng dẫn chọn vị trí:
- Không lắp ngoài trời (A). GRAPHITE PET không có IP rating.
- Lắp ở chiều cao khuyến nghị (B).
- Hướng detector sao cho intruder di chuyển ngang qua vùng phủ (C).
- Không lắp ở nơi có ánh sáng mặt trời trực tiếp (D) hoặc ánh sáng phản chiếu từ vật khác (E).
- Không hướng vào quạt (F), máy điều hòa (G) hoặc nguồn nhiệt (H).
Khi bật pet immunity: bắt buộc lắp thẳng tường, thẳng đứng, không nghiêng, đúng 2,4m. Không lắp qua bracket khi cần đáp ứng EN 50131-2-2. Bracket điều chỉnh góc đi kèm dùng cho trường hợp không cần tuân thủ EN 50131-2-2.
Cấu hình cảm biến
GRAPHITE PET cấu hình qua jumper và biến trở trực tiếp trên board. Không có config mode bằng button.
Jumper PET (bật/tắt pet immunity):
| Vị trí jumper | Trạng thái | Vùng phủ |
|---|---|---|
| ON (Fig. 4) | Pet immunity bật | 18m x 14m, 84° |
| OFF (Fig. 5) | Pet immunity tắt | 20m x 18m, 92° |
Jumper LED (bật/tắt LED indicator):
| Vị trí jumper | Trạng thái |
|---|---|
| ON (Fig. 4) | LED bật cố định, không điều khiển từ xa được |
| OFF (Fig. 5) | LED tắt mặc định (chỉ báo warm-up và trouble), có thể bật qua terminal LED |
Biến trở độ nhạy (potentiometer): Một biến trở duy nhất trên board điều chỉnh độ nhạy PIR. Xoay để tăng/giảm. Thực hiện walk test sau khi điều chỉnh.
Jumper ngõ ra EOL: Chọn vị trí 2 (dùng 2EOL tích hợp 2x1,1kΩ) hoặc vị trí 3 (không dùng, đấu điện trở ngoài tùy ý).
2EOL tích hợp giám sát đứt dây không cần linh kiện ngoài
2EOL (Double End-Of-Line resistors) là phương pháp giám sát tính toàn vẹn dây nối giữa cảm biến và panel. Với 2EOL: 4 trạng thái phân biệt được - bình thường, alarm, tamper, và đứt dây/short circuit. Panel phân biệt từng trạng thái thông qua giá trị điện trở đo được trên zone.
GRAPHITE tích hợp sẵn 2 điện trở 1,1kΩ trên board, người lắp không cần thêm điện trở ngoài. Jumper trên board chọn một trong hai mode:
- Jumper 2 (built-in resistors sử dụng): đấu dây theo sơ đồ Fig. 11, kết hợp cả 2EOL vào mạch ngõ ra
- Jumper 3 (built-in resistors không sử dụng): đấu dây theo sơ đồ Fig. 12, dùng điện trở ngoài tùy ý
Với INTEGRA và VERSA hỗ trợ 2EOL, đây là cách đấu dây tiêu chuẩn giúp phát hiện sabotage dây nối mà không tăng chi phí.
Alarm memory theo dõi sự kiện khi armed
Nếu LED được bật (enable) và MEM terminal được nối vào common ground, GRAPHITE sẽ nhớ alarm đã xảy ra. LED nhấp nháy nhanh liên tục sau khi có alarm, tiếp tục cho đến khi terminal MEM bị ngắt khỏi common ground (memory cleared).
Trong hệ INTEGRA: nối terminal MEM vào output OC type lập trình "Armed status". Khi panel arming, MEM được pull down, alarm memory enabled. Khi disarming, MEM được ngắt, alarm được reset. Người dùng hoặc kỹ thuật viên nhìn vào LED GRAPHITE biết ngay phòng đó có bị kích báo trong thời gian armed mà không cần tra log panel.
Kết hợp alarm memory với remote LED control: terminal LED nối vào output "Zone test status" của INTEGRA, bật LED tự động khi cần test, tắt khi vận hành bình thường để kẻ xâm nhập không nhìn thấy vị trí detector.
Pet immunity và điều chỉnh độ nhạy
GRAPHITE PET sử dụng dual element pyrosensor cho phép phân biệt chuyển động người và thú cưng một cách đáng tin cậy hơn so với single element. Jumper PET trên board bật/tắt pet immunity. Khi bật (ON): vùng phủ thu hẹp xuống 18x14m, 84°, nhưng bỏ qua chuyển động của thú cưng đến 15kg. Khi tắt (OFF): vùng phủ mở rộng tối đa 20x18m, 92°.
Lưu ý quan trọng: khi bật pet immunity, không lắp GRAPHITE PET trên bracket nghiêng. Phải gắn thẳng tường, thẳng đứng, đúng 2,4m. Lệch khỏi điều kiện này làm mất hiệu quả pet immunity. Biến trở sensitivity adjustment (potentiometer) trên board cung cấp thêm khả năng tinh chỉnh độ nhạy giữa 2 mức jumper.
Terminal block và kết nối hệ thống

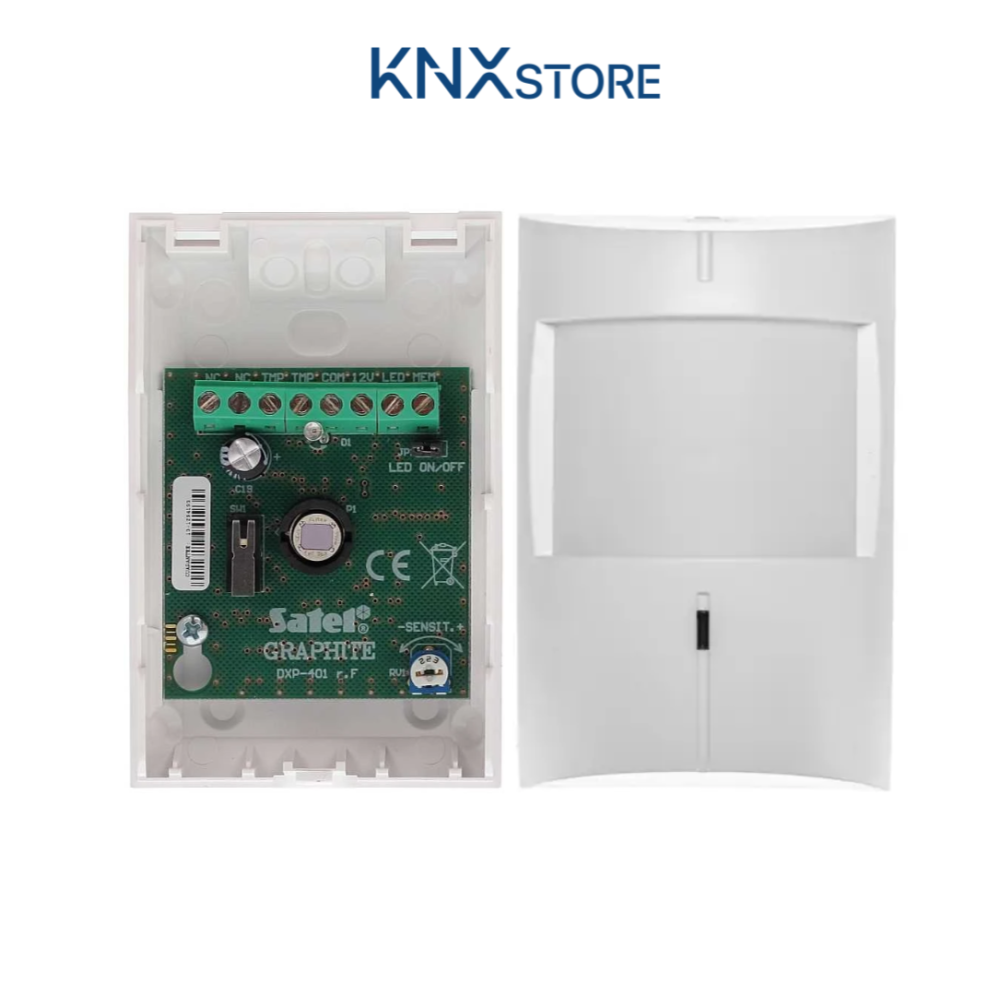

Terminal block của GRAPHITE PET gồm 6 chân: NC (alarm output NC relay), TMP (tamper NC), COM (common ground), 12V (nguồn vào), LED (bật/tắt LED), MEM (alarm memory enable/disable).
Nối cơ bản nhất vào panel Satel: COM và NC vào zone input, +12V và COM vào nguồn 12VDC. Thêm TMP vào zone tamper. Các terminal LED và MEM tùy chọn kết nối với output của panel để khai thác đầy đủ tính năng.
Kết nối vào hệ KNX: ngõ ra NC vào module binary input như KNX-BIN24. Trạng thái alarm từ GRAPHITE trở thành datapoint KNX trên bus, có thể dùng trong logic ETS hoặc kết hợp với hệ INTEGRA qua INT-KNX-2.
Tương thích toàn dòng panel có dây: INTEGRA 64, INTEGRA 128 PLUS, INTEGRA 256 PLUS, VERSA 10, VERSA 15, PERFECTA 16.
Ngoài hệ Satel, cảm biến có dây này dùng ngõ ra relay NC tiêu chuẩn và supervised zone 2EOL, tương thích với phần lớn panel an ninh chuyên nghiệp hỗ trợ wired zone: Bosch, Honeywell, DSC, Paradox, Ajax Hub Hybrid - điều kiện là panel hỗ trợ 2EOL zone input.
Để kết nối với KNX: relay NC nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc equivalent) để alarm status trở thành KNX datapoint. Hoặc tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status, partition arm/disarm đều map thành KNX group address, lập trình logic từ ETS.
Với BACnet/Modbus: dùng gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA, zone status xuất hiện như BACnet object hoặc Modbus register - tích hợp trực tiếp với BMS/BAS mà không cần thay cảm biến.
Lắp đặt và vị trí
Chiều cao chuẩn 2,4m. GRAPHITE PET có thể lắp thẳng tường hoặc qua bracket điều chỉnh góc (adjustable mounting bracket đi kèm trong hộp). Với chế độ pet immunity bật, không dùng bracket.
Những vị trí nên tránh:
- Hướng vào cửa sổ hoặc nơi có ánh sáng mặt trời trực tiếp (D)
- Gần ánh sáng phản chiếu từ gương, tủ kính
- Hướng vào quạt (F), điều hòa (G) hoặc nguồn nhiệt (H)
- Ngoài trời (GRAPHITE PET chỉ dành cho indoor)

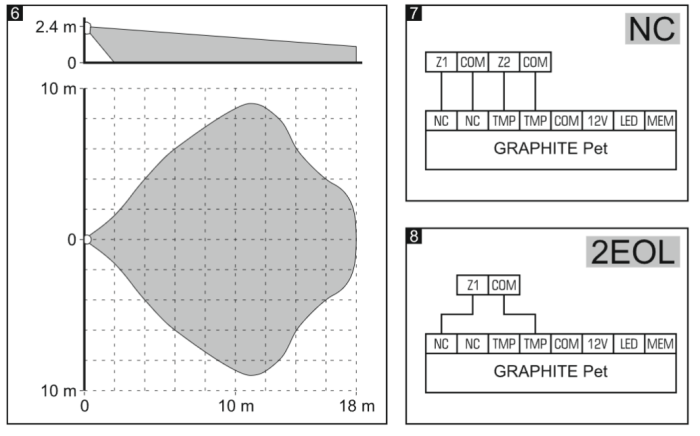

Sau khi lắp, bật LED jumper, cấp nguồn 30 giây (khởi động), sau đó đi bộ trong vùng phủ kiểm tra LED sáng. Fig.13 và Fig.14 trong manual hiện thị vùng phủ tối đa tại 2,4m với PET tắt và bật.
Khi nào chọn GRAPHITE PET thay vì cảm biến Satel khác?
GRAPHITE PET là PIR có dây với pet immunity 15kg và alarm memory LED, phân biệt với IVORY (không có LED memory, không có pet immunity) và SILVER (thẩm mỹ cao hơn, không có alarm memory). Engineer cũng hay so sánh với MPD-300 khi không đi được cáp.
| Tình huống | Chọn GRAPHITE PET | Chọn thiết bị khác |
|---|---|---|
| Zone quan trọng cần xác nhận trực quan sau sự kiện | GRAPHITE PET có alarm memory LED | IVORY không có LED memory |
| Không đi được cáp | Không phù hợp | MPD-300 wireless (nhưng không có alarm memory) |
| Zone rủi ro thấp, chỉ cần Grade 2 tối giản | GRAPHITE PET overkill | IVORY rẻ hơn |
| Yêu cầu thẩm mỹ tối đa, profile mỏng | GRAPHITE PET form factor tiêu chuẩn | SILVER profile mỏng hơn |
| Zone có nguồn nhiệt biến động | Rủi ro false alarm | CD-2 dual-tech |
| Có thú cưng ≤15 kg | GRAPHITE PET có pet immunity, bật jumper PET | SLIM-PIR-LUNA-PET nếu cần relay chiếu sáng |
| Cần relay chiếu sáng tích hợp | Không có | SLIM-PIR-LUNA |
| Outdoor | Không phù hợp | OPAL Plus |
GRAPHITE PET phù hợp với dự án và vị trí nào?
GRAPHITE PET phù hợp cho zone quan trọng trong công trình thương mại hoặc nhà ở có thú cưng, cần khả năng kiểm tra nhanh tại hiện trường sau sự kiện.
Loại dự án phù hợp:
- Kho hàng giá trị cao: sau khi hệ thống báo alarm, kỹ thuật viên đến kiểm tra, GRAPHITE LED indicator cho biết ngay zone nào đã trigger mà không cần laptop kết nối panel.
- Tòa nhà văn phòng nhiều zone: khi xảy ra alarm đêm, nhân viên bảo vệ tuần tra kiểm tra LED từng zone mà không cần software.
- Công trình yêu cầu biên bản bảo hiểm: alarm memory hỗ trợ xác nhận thực tế sự kiện khi cần lập biên bản cho công ty bảo hiểm.
- Nhà xưởng và khu công nghiệp: quản lý nhanh tình trạng zone khi có nhiều cảm biến trong cùng hệ thống.
Vị trí lắp đặt điển hình: kho hàng ưu tiên cao, phòng tài sản, zone trung tâm cần xác nhận nhanh sau sự kiện, và bất kỳ vị trí nào kỹ thuật viên cần đọc trạng thái alarm trực tiếp tại chỗ mà không dùng panel hoặc phần mềm.
Satel GRAPHITE PET khác gì cảm biến chống trộm thông thường?
GRAPHITE PET là cảm biến PIR có dây với pet immunity 15kg và alarm memory tích hợp, cho phép xác nhận zone nào đã kích hoạt bằng LED indicator mà không cần truy xuất log từ panel. Cảm biến PIR dân dụng không có các tính năng này.
| Tiêu chí | Satel GRAPHITE PET | Cảm biến dân dụng PIR có dây |
|---|---|---|
| Chứng nhận | Grade 2 EN50131 | Không có chứng nhận an ninh |
| Kết nối | Supervised zone với 2EOL resistor | Dry contact NC/NO đơn giản |
| Giám sát dây | Phát hiện đứt dây, short mạch (sabotage detection) | Không phát hiện sabotage |
| Alarm memory | LED ghi nhận kích hoạt, tồn tại đến khi được reset thủ công | Không có |
| Chống phá | Tamper switch mở vỏ | Không có |
| Tín hiệu | Ba trạng thái: bình thường/alarm/sabotage qua 2EOL | Hai trạng thái: đóng/hở |
| Nguồn | 12V DC từ board | 12V hoặc pin |
| Hệ thống | INTEGRA 64, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10 | Panel dân dụng cơ bản |
Alarm memory của GRAPHITE hữu ích trong quá trình điều tra sau sự kiện: kỹ thuật viên đến hiện trường nhìn LED indicator biết ngay zone nào đã kích hoạt, ngay cả khi panel đã được reset hoặc arm lại. Hỗ trợ lập biên bản cho mục đích bảo hiểm và kiểm toán an ninh.
Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.
Kết luận
GRAPHITE PET là cảm biến PIR wired đáng tin cậy cho lắp đặt indoor trong hệ thống an ninh có dây, đặc biệt phù hợp cho không gian có thú cưng ≤15 kg. Dual element pyrosensor, 2EOL tích hợp, alarm memory, và điều khiển LED từ xa là tập hợp tính năng thực dụng cho kỹ sư thiết kế hệ an ninh chuyên nghiệp. Với phòng có thú cưng nhỏ, GRAPHITE PET cho phép bật pet immunity mà không cần nâng cấp lên dual-tech đắt hơn.
