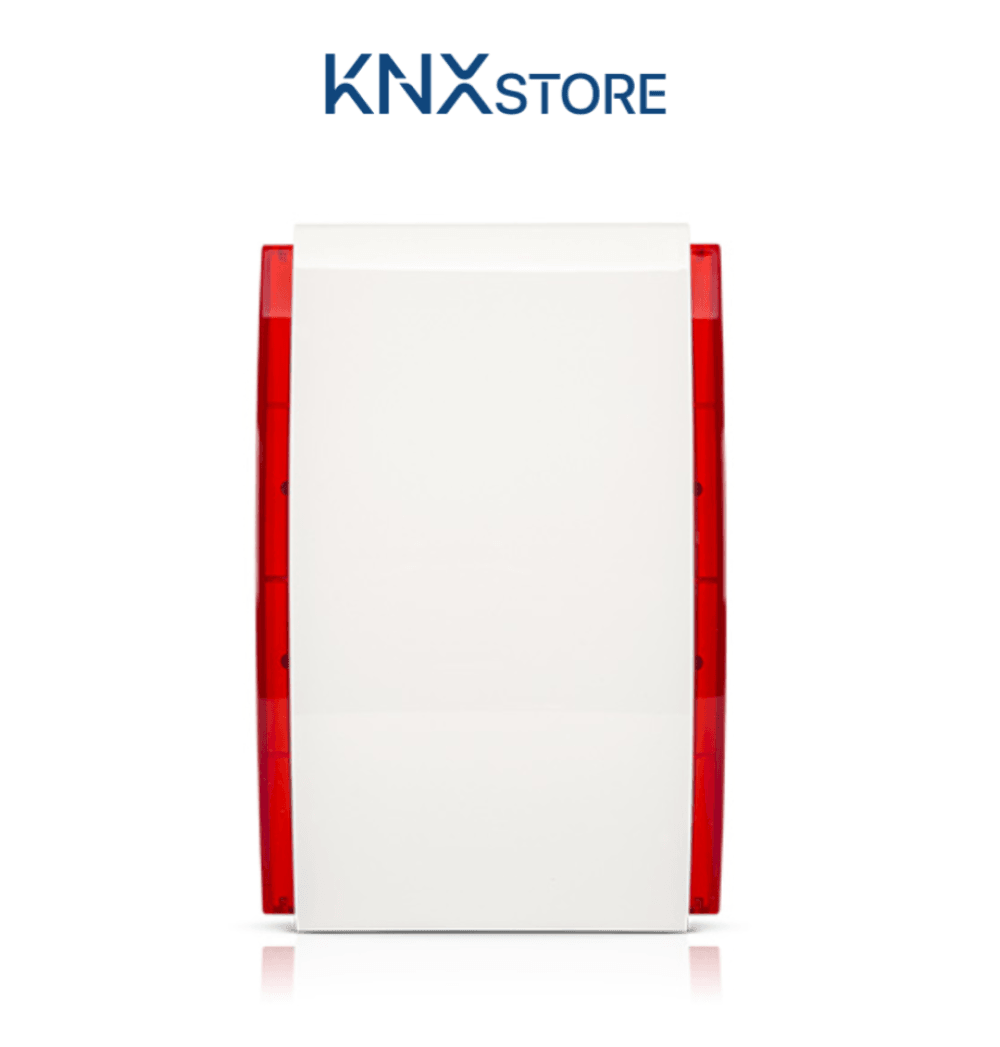

Satel SPW-210 R - Còi Báo Động Âm Thanh Trong Nhà
SPW-210 R cung cấp tín hiệu âm thanh cảnh báo trong hệ thống báo động xâm nhập và tấn công trực tiếp. Đây là mẫu chỉ âm thanh (acoustic only) - không có tín hiệu đèn LED, phù hợp khi chỉ cần âm thanh cảnh báo trong không gian trong nhà.
Terminal +SA- kết nối với high-current output của trung tâm báo động. Zone Z1 lập trình là 24h tamper cho terminal TMP. Kết hợp tốt với INTEGRA 64, VERSA 10, VERSA 15 và các trung tâm Satel khác.
Terminal đấu nối
| Terminal | Chức năng |
|---|---|
| TMP | Tiếp điểm tamper (NC) |
| +SA- | Điều khiển tín hiệu âm thanh |
Kích hoạt tín hiệu âm thanh bằng cách cấp +12V DC vào "+SA" và 0V (ground) vào "-SA". Sử dụng high-current output của trung tâm báo động để điều khiển.

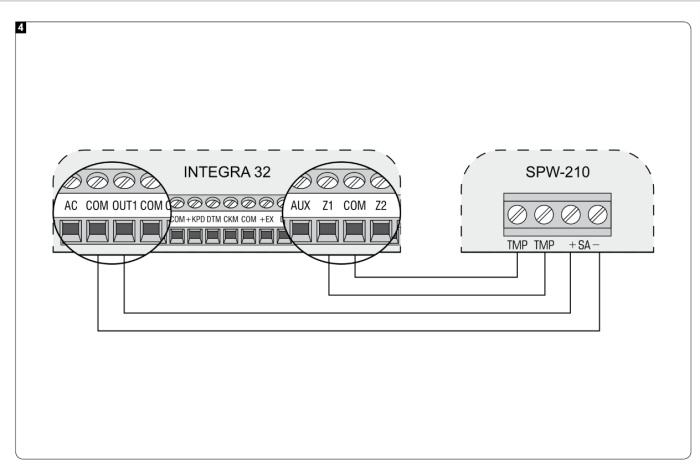

Ví dụ kết nối INTEGRA 32: Output OUT1 (high-current, normal polarity) kích hoạt âm thanh - activation = cấp +12V. Zone Z1 lập trình 24h tamper.

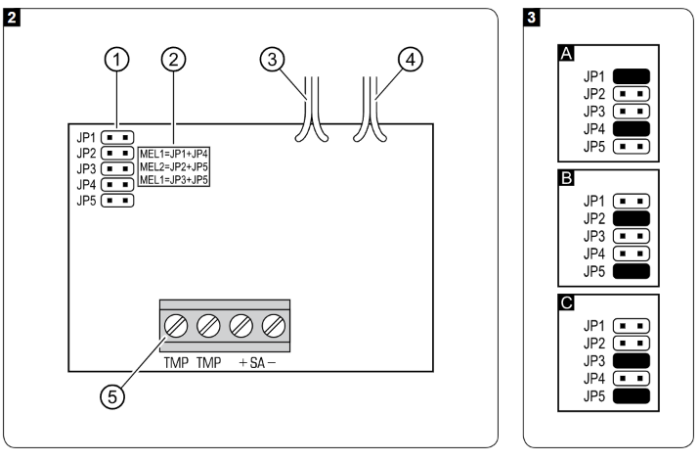

Chọn tone âm thanh (pin jumper)

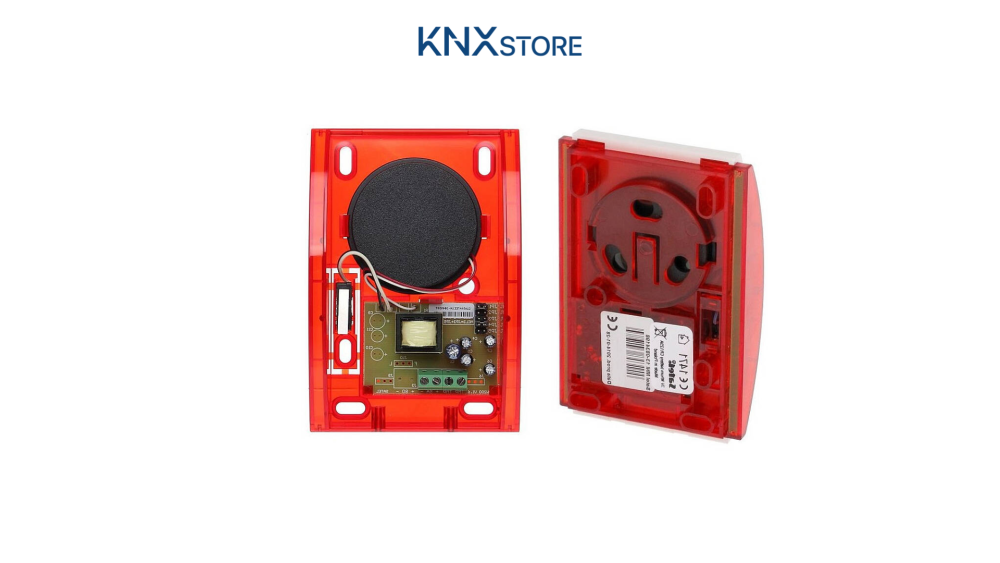

Ba tone âm thanh chọn bằng pin (jumper chân cắm) trên bo mạch:
| Cài đặt pin | Tone |
|---|---|
| A | Tone 1 (pin ở vị trí A) |
| B | Tone 2 (pin ở vị trí B) |
| C | Tone 3 (pin ở vị trí C) |
Xem hình 2 trong datasheet để biết vị trí và cách cài đặt pin. Mỗi vị trí tương ứng cắm/không cắm jumper vào các chân nhất định.
Lắp đặt và đấu nối

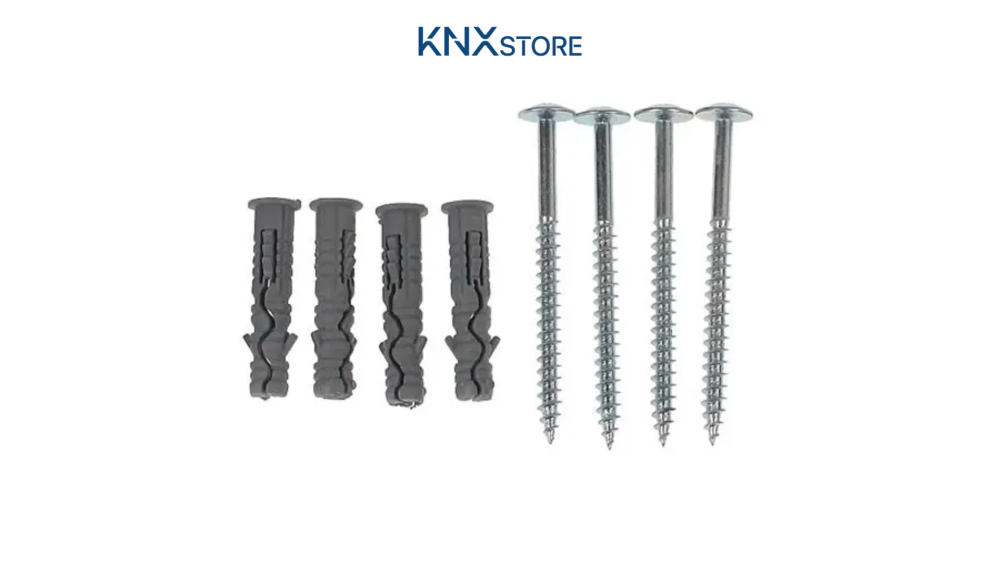

Chỉ dùng trong nhà. Lắp trên bề mặt phẳng bằng vít và rawl plug. Tắt nguồn hệ thống báo động trước khi đấu nối. Quy trình:
- Tháo nắp (lifting tab/latch).
- Đặt đế lên tường, đánh dấu lỗ khoan (gồm lỗ tamper).
- Khoan, lắp rawl plug, bắt vít đế.
- Đấu dây: +SA- vào output trung tâm, TMP vào zone tamper.
- Chọn tone bằng jumper pin.
- Lắp lại nắp.
Cài đặt zone Z1 là "24h sabotage" trên trung tâm để tamper hoạt động liên tục.
So sánh SPW-210 R và SPW-220 R
| Tiêu chí | SPW-210 R | SPW-220 R |
|---|---|---|
| Tín hiệu | Âm thanh | Âm thanh + quang (LED) |
| Dòng tiêu thụ | 110mA | 200mA (quang) / 110mA (âm) / 300mA (cả hai) |

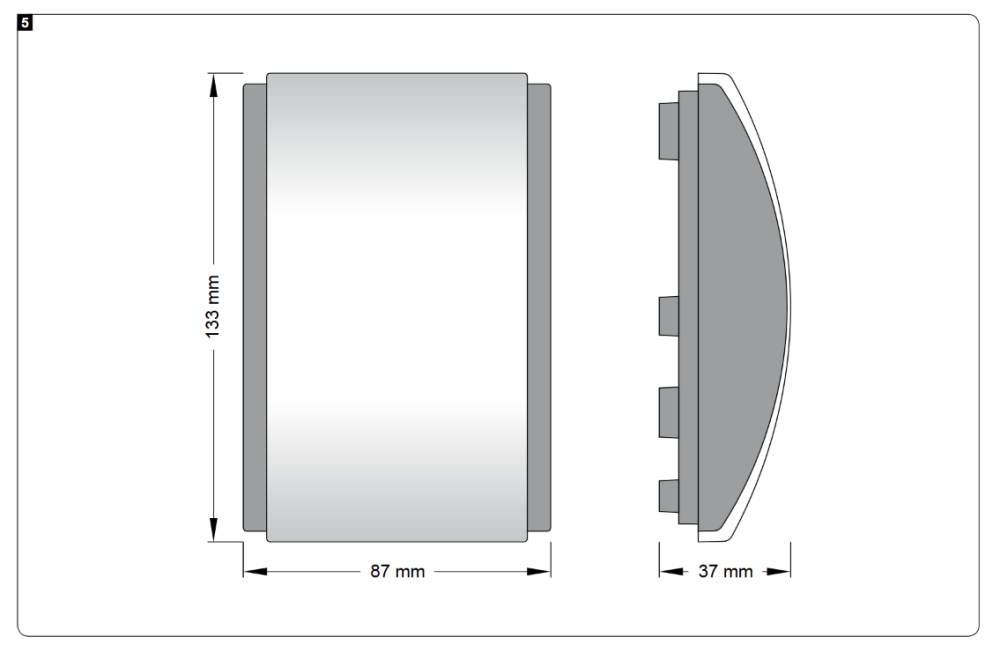

| Kích thước | 87x133x37mm | 87x133x37mm |
| Trọng lượng | 159g | 199g |
SPW-210 R phù hợp khi chỉ cần âm thanh cảnh báo. SPW-220 R thêm tín hiệu đèn LED khi cần.
Kết luận
SPW-210 R là còi báo động âm thanh trong nhà nhỏ gọn, phù hợp khi chỉ cần tín hiệu âm thanh mà không cần đèn nhấp nháy. Lắp đặt đơn giản, dòng tiêu thụ thấp 110mA. Nếu cần thêm tín hiệu quang (LED), chọn SPW-220 R cùng kích thước.
Liên hệ KNXStore để được tư vấn chọn lựa giữa các model còi trong nhà phù hợp với hệ thống VERSA 10 hoặc INTEGRA 64 đang triển khai.
