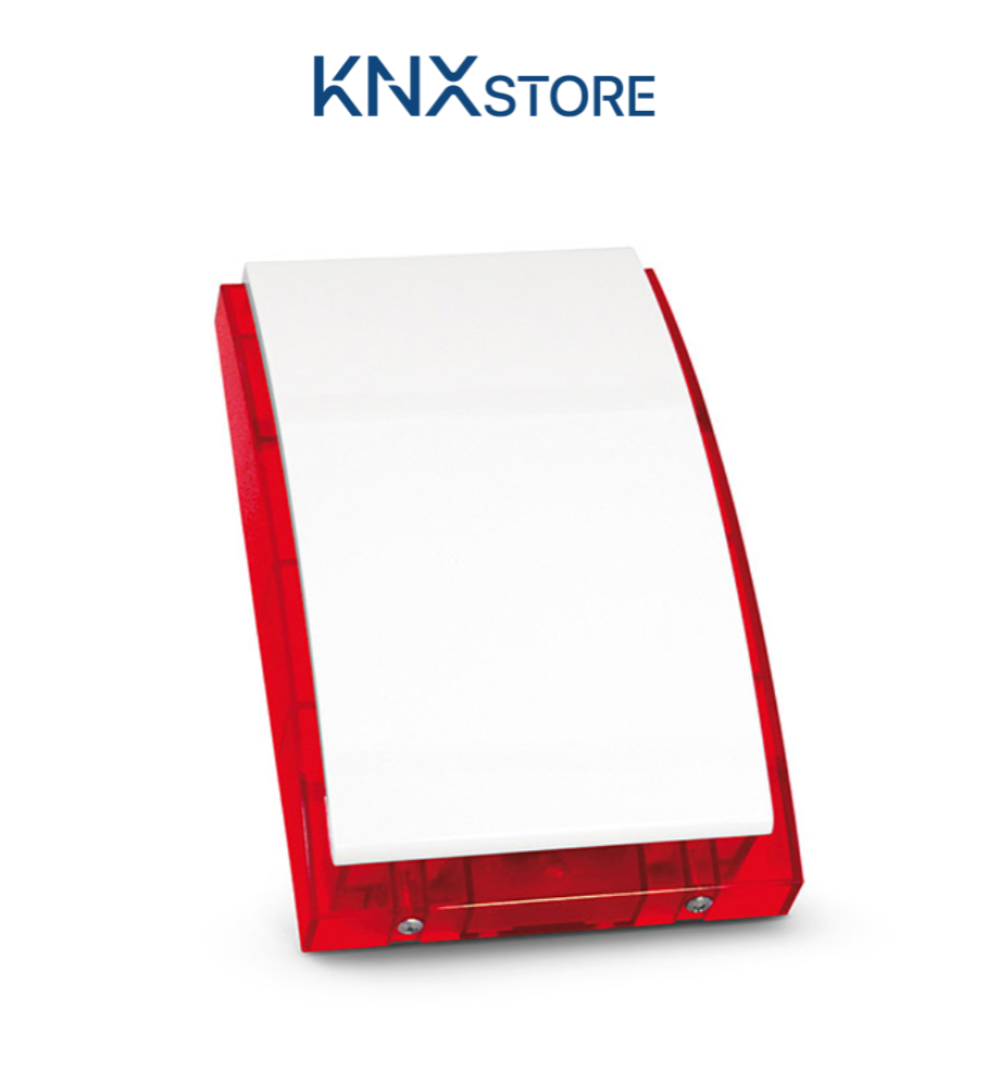

Satel ASP-105 R - Còi Báo Động Ngoài Trời Không Dây ABAX
ASP-105 R cung cấp tín hiệu cảnh báo quang-âm khi xảy ra tình huống xâm nhập. Thiết bị hoạt động trong hệ thống ABAX (Advanced Bidirectional Alarm eXchange) - hệ thống không dây hai chiều của Satel, cho phép trung tâm kiểm tra trạng thái thiết bị theo thời gian thực. Tần số 868 MHz cho tầm phủ sóng lên đến 500m ngoài trời.
Thân vỏ polycarbonate chịu va đập cao, mạch điện tử được bảo vệ chống thời tiết (weatherproofed), tamper kép chống mở nắp và tháo khỏi tường. Phù hợp lắp đặt trên tường cao, khó tiếp cận để tối thiểu rủi ro phá hoại.
Cấu tạo và nguyên lý hoạt động

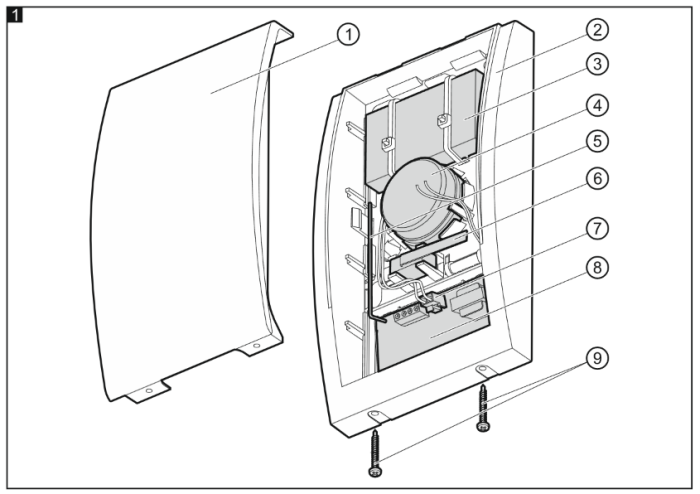

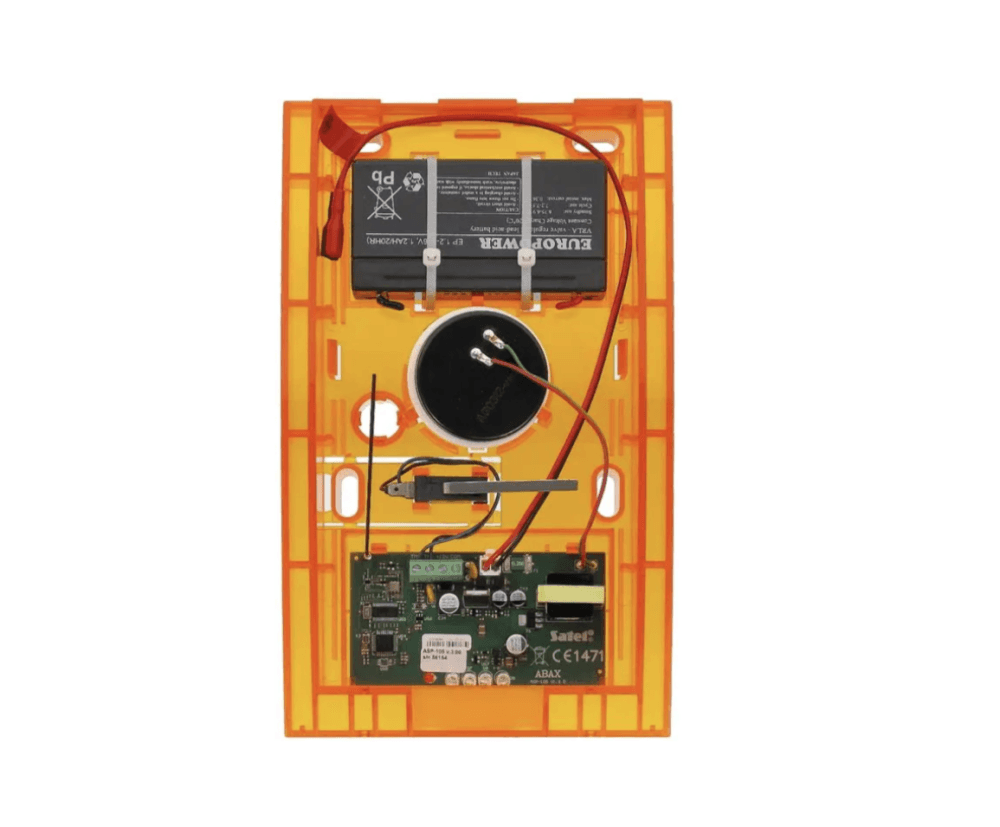

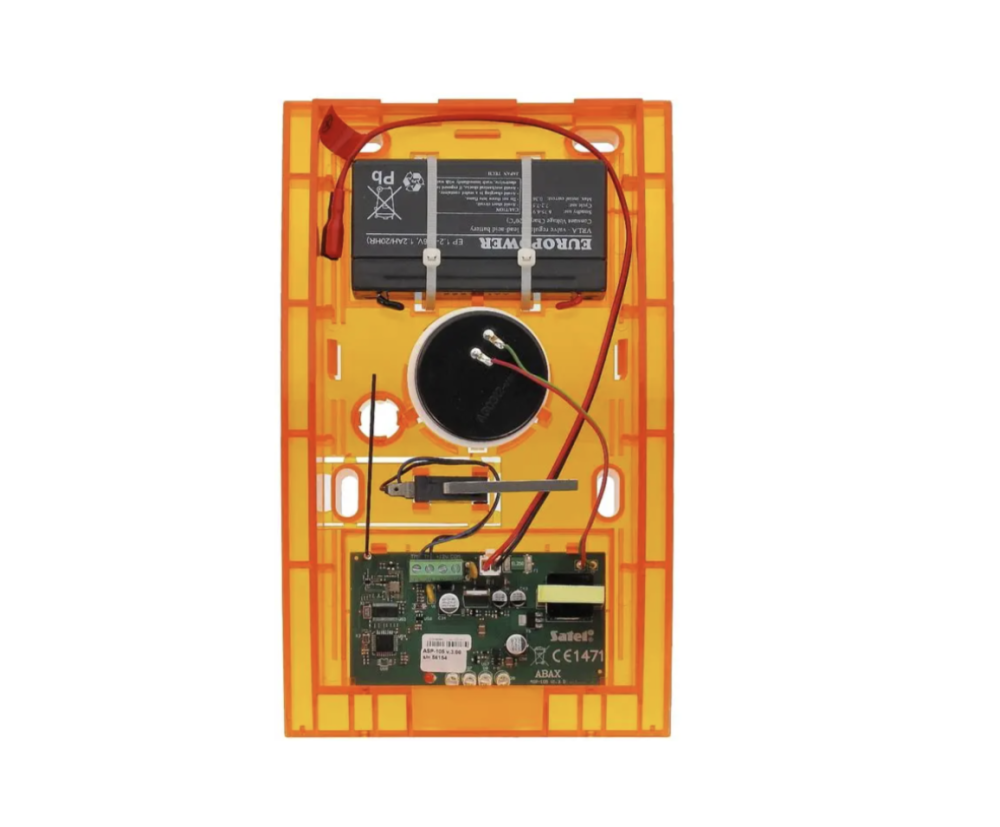

Explanations for Fig. 1:
- enclosure cover.
- enclosure base.
- battery.
- piezoelectric transducer.
- antenna.
- tamper switch (tamper alarm triggered if open).
- battery connector.
- electronics board.
- cover locking screws.
Hệ thống radio ABAX
ASP-105 R sử dụng giao thức ABAX hai chiều. Mỗi 15 phút, còi gửi trạng thái về controller. Trung tâm có thể điều khiển tín hiệu quang và âm thanh độc lập. Tín hiệu quang không giới hạn thời gian (cho đến khi nhận lệnh dừng), còn thời gian tối đa tín hiệu âm thanh cần cấu hình khi commissioning.
Để đăng ký còi vào hệ thống ABAX, cần nhập số serial trên bo mạch vào phần mềm controller. Sau đó kiểm tra mức tín hiệu từ ACU-120/ACU-270 hoặc INTEGRA 128-WRL: nếu dưới 40%, cần chọn vị trí khác.
Nguồn dự phòng
Pin 6V/1.2Ah tích hợp cung cấp nguồn khi mất điện lưới. Khi điện áp pin xuống dưới 5.7V, còi gửi cảnh báo low battery trong lần polling tiếp theo. Lưu ý: mạch sạc thiết kế cho pin xả một phần, không phải pin xả hoàn toàn.
Tamper kép
Tamper switch (NC) phát hiện: (1) mở nắp, (2) tháo thiết bị khỏi tường. Tamper bị tắt trong 40 giây đầu sau khi cấp nguồn, khi hệ thống ABAX ở test mode, hoặc khi trung tâm ở service mode. Khi tamper bị chặn, đèn LED đỏ nhấp nháy mỗi 3 giây.
Các loại tone âm thanh
| Tone | Mô tả |
|---|---|
| 1 | Hai tần số (1450Hz/2000Hz) luân phiên trong 1 giây |
| 2 | Tần số tăng và giảm mượt (1450-2000-1450Hz) trong 1 giây |
| 3 | Tần số tăng dần (1450Hz lên 2000Hz) trong 1 giây |
| 4 | Tần số giảm dần (2000Hz xuống 1450Hz) trong 1 giây |
Terminal đấu nối
| Terminal | Chức năng |
|---|---|
| TMP | Đầu vào tamper (NC) |
| +12V | Nguồn 12V DC +-15% |
| COM | Common ground (0V) |
Tương thích hệ thống
ASP-105 R hoạt động trong hệ thống ABAX. Các thiết bị điều khiển tương thích:
- Controller ABAX: ACU-120, ACU-270
- Trung tâm tích hợp ABAX: INTEGRA 128-WRL
- Trung tâm dòng VERSA: VERSA, VERSA Plus, VERSA IP
Nếu dự án dùng trung tâm INTEGRA 128 PLUS hoặc INTEGRA 256 PLUS với module ABAX, ASP-105 R vẫn hoạt động thông qua ACU-270 kết nối với trung tâm qua bus.
Lưu ý: ASP-105 R KHÔNG tương thích PERFECTA - dùng MSP-300 R thay thế cho hệ PERFECTA.
Hướng dẫn lắp đặt
Lắp trên tường cao, khó tiếp cận. Đảm bảo tối thiểu 2.5cm khoảng trống phía trên để có thể tháo nắp. Quy trình cơ bản:
- Tháo vít khóa nắp, nghiêng nắp 60° và tháo ra.
- Kết nối pin dự phòng (dương vào dây ĐỎ, âm vào dây ĐEN).
- Đăng ký còi vào hệ thống ABAX (xem manual ACU-120/270 hoặc INTEGRA 128-WRL).
- Lắp tạm ở vị trí dự kiến, kiểm tra mức tín hiệu. Nếu dưới 40%, dịch chuyển vị trí.

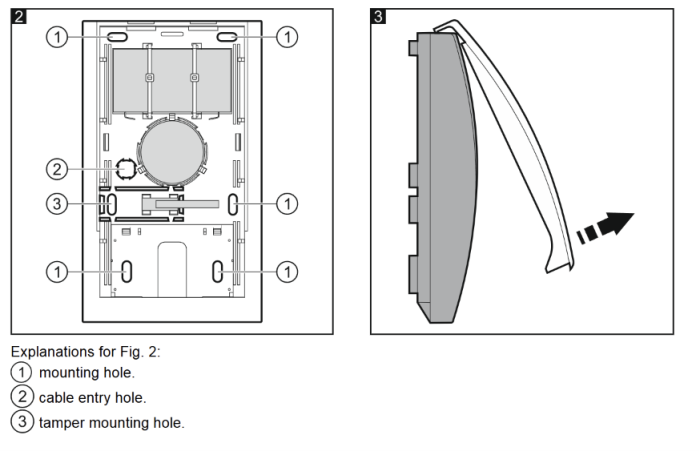

- Tháo bo mạch khỏi đế, đánh dấu lỗ khoan (gồm lỗ tamper).
- Khoan, luồn cáp, bắt vít đế vào tường.
- Lắp lại bo mạch, đấu cáp nguồn.
- Lắp nắp, cấu hình thông số (thời gian âm thanh tối đa, loại tone).
Lưu ý thi công: Không cắt ngắn hoặc bẻ cong anten. Chốt vít tamper phải đúng lỗ để bảo vệ chống kéo thiết bị.
Vị trí lắp đặt - nên và không nên
Lắp đặt trên tường ngoài nhà, cao trên 3m, vị trí có thể nhìn thấy từ xa (góc đường, mặt tiền tòa nhà). Hướng về phía controller để đảm bảo tín hiệu radio tối ưu. Tránh lắp gần: máy lạnh ngoài trời, tháp anten cũ, hoặc cạnh cấu trúc kim loại lớn làm suy giảm tín hiệu 868 MHz.
So sánh với MSP-300 R
| Tiêu chí | ASP-105 R | MSP-300 R |
|---|---|---|
| Giao thức | ABAX 868 MHz | 433 MHz |
| Trung tâm tương thích | INTEGRA WRL, VERSA | PERFECTA WRL, MTX-300 |
| Nguồn | 12V DC + pin dự phòng | Pin ER34615 (3.6V) |
| Âm lượng | 120dB | 105dB |
| Lớp môi trường | Class IV | Class IIIA |
| Nhiệt độ | -25 đến +70°C | -40 đến +55°C |
Kết luận
Satel ASP-105 R là lựa chọn phù hợp cho các công trình cần còi báo động ngoài trời không dây Grade 2 trong hệ sinh thái ABAX. Điểm mạnh là Class IV chịu thời tiết khắc nghiệt (-25 đến +70°C), 120dB rõ ràng, và khả năng giám sát hai chiều theo thời gian thực. Hạn chế cần lưu ý: chỉ tương thích hệ ABAX, không dùng cho PERFECTA.
KNXStore cung cấp ASP-105 R cùng toàn bộ hệ sinh thái ABAX - ACU-120, ACU-270, INTEGRA 128 PLUS. Liên hệ để được hỗ trợ tư vấn tích hợp phù hợp với sơ đồ dự án.
