Satel INT-GSM: Module GPRS Dual SIM cho Bảng INTEGRA, Dual Path EN 50136
Khi hệ thống báo trộm chỉ dựa vào một đường truyền duy nhất, một sự cố mạng hay cắt dây là đủ để vô hiệu hóa toàn bộ khả năng báo cáo. INT-GSM giải quyết bài toán này theo hướng thực dụng: bổ sung kết nối GPRS 2G với dual SIM cho bảng INTEGRA, và khi ghép cặp với ETHM-1 Plus, tạo thành dual path Ethernet + Cellular tuân thủ EN 50136.
Module không hoạt động độc lập. Đây là điểm cần nắm rõ ngay từ đầu: INT-GSM chỉ có ý nghĩa khi được kết nối với bảng INTEGRA hoặc INTEGRA Plus chạy firmware 1.19 trở lên. Không có panel INTEGRA, module này không làm được gì.
Dưới đây là toàn bộ thông tin kỹ thuật, phương thức kết nối, và các tình huống triển khai thực tế.
Sơ đồ đấu dây
INT-GSM có hai cách kết nối với bảng INTEGRA, mỗi cách phù hợp với tình huống khác nhau. Không phải cách nào cũng dùng được trong mọi dự án - cần đánh giá trước khi thiết kế

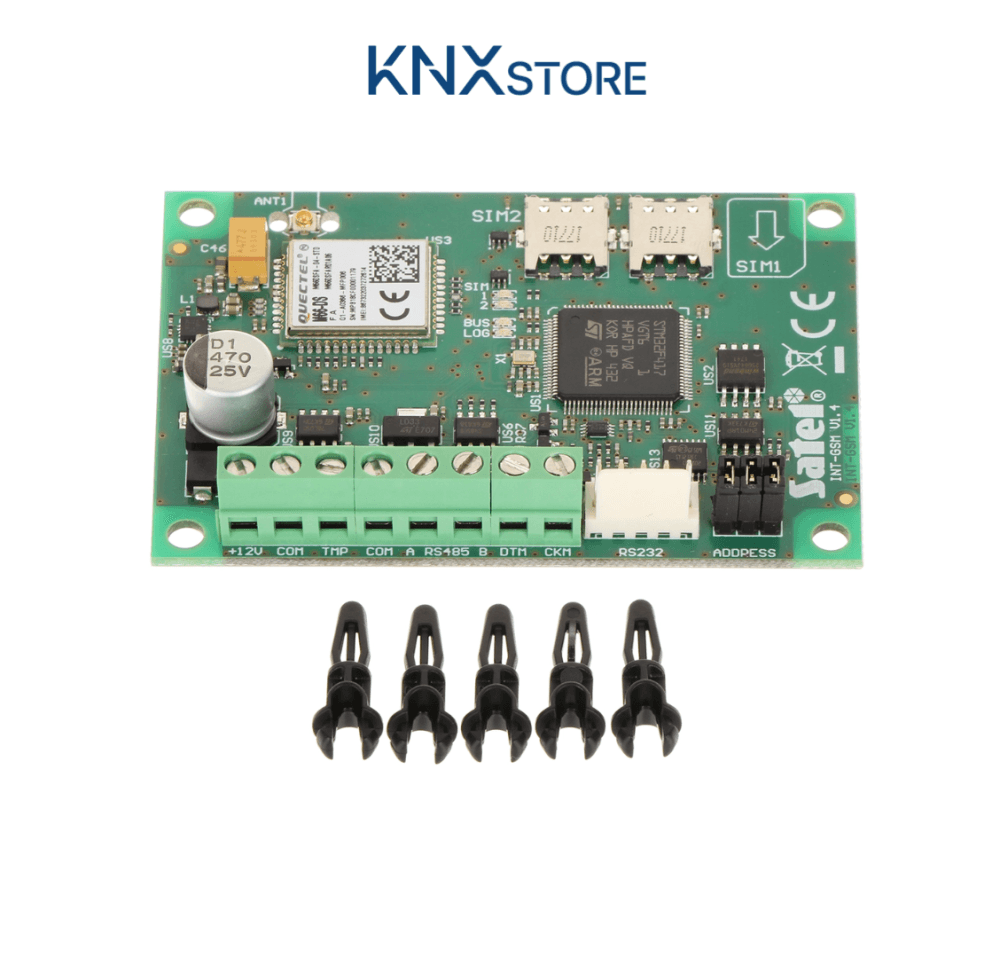

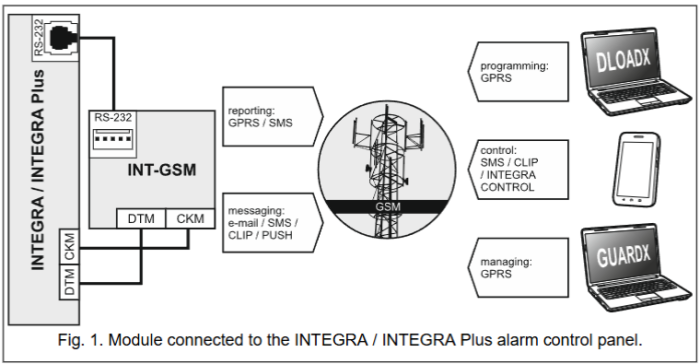

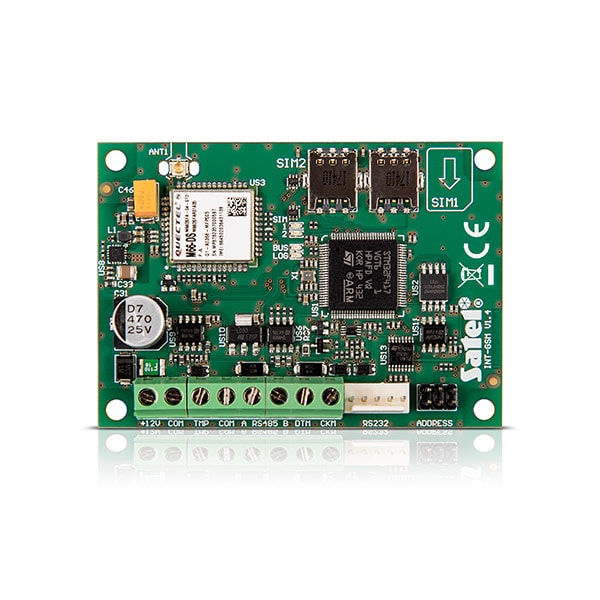

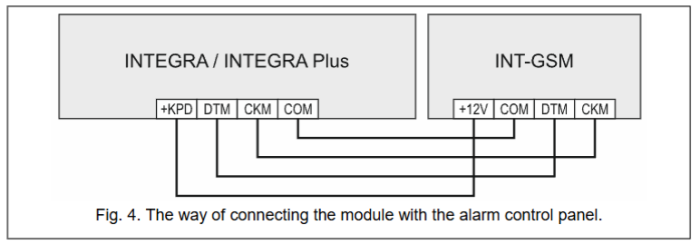

Phương thức 1: Keypad bus (DTM/CKM)
Kết nối trực tiếp terminals DTM và CKM của INT-GSM vào keypad bus của bảng INTEGRA. Đây là cách kết nối cơ bản nhất, không yêu cầu module phụ.
Yêu cầu khi dùng phương thức này: phải set địa chỉ cho module bằng jumper trên board.
- INTEGRA 24/32: jumper address 0-3
- Các model INTEGRA khác: jumper address 0-7
Lưu ý nhỏ: đây là bước dễ bỏ qua trong quá trình lắp đặt. Nếu quên set jumper hoặc set trùng địa chỉ với thiết bị khác trên bus, panel sẽ không nhận diện được module.

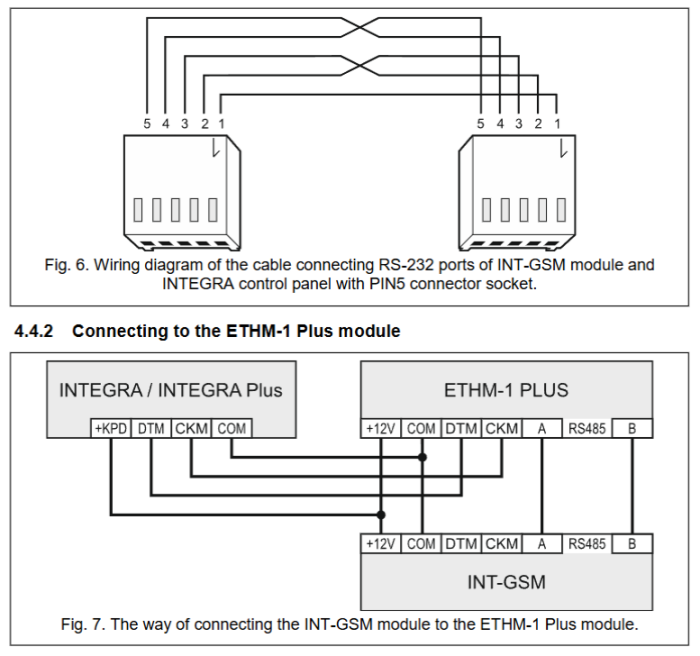

Phương thức 2: Qua RS-485 tới ETHM-1 Plus
Kết nối RS-485 port của INT-GSM (terminals A và B) vào RS-485 port của ETHM-1 Plus. ETHM-1 Plus kết nối với bảng INTEGRA qua keypad bus.
Khi dùng phương thức này: không cần set address jumper trên INT-GSM. Panel sẽ nhận diện tổ hợp ETHM-1 Plus + INT-GSM như một thiết bị duy nhất với tên "ETHM+GSM".
Đây cũng là cấu hình bắt buộc khi muốn đạt dual path EN 50136, vì dual path yêu cầu cả hai module làm việc phối hợp.
Nguồn cho INT-GSM có thể lấy từ ETHM-1 Plus (12V/COM) hoặc trực tiếp từ bảng INTEGRA, tùy layout tủ điện.
Cách kết nối INT-GSM với INTEGRA
Trước khi đấu dây, cần kiểm tra firmware của bảng INTEGRA. INT-GSM yêu cầu firmware 1.19 trở lên - đây là điều kiện cứng, không có ngoại lệ.
Kiểm tra tương thích trước khi lắp đặt
INT-GSM tương thích với:
- INTEGRA 24, 32, 64, 128, 128 Plus, 256 Plus chạy firmware 1.19+
- INTEGRA Plus series firmware 1.19+
INT-GSM KHÔNG tương thích với:
- VERSA series (dòng khác, dùng module riêng)
- PERFECTA 64M (dùng INT-GSM LTE thay thế)
- Bất kỳ panel nào không phải INTEGRA/INTEGRA Plus
Các bước kết nối cơ bản
Bước 1: Kiểm tra firmware panel. Vào DLOADX, xem version firmware của INTEGRA. Nếu chưa đến 1.19, cần update firmware panel trước.
Bước 2: Chọn phương thức kết nối. Keypad bus nếu không có ETHM-1 Plus trong hệ thống. RS-485 qua ETHM-1 Plus nếu muốn dual path hoặc đã có ETHM-1 Plus.
Bước 3: Set address (chỉ khi dùng keypad bus). Dùng jumper trên board INT-GSM để set địa chỉ chưa được dùng bởi thiết bị khác trên bus.
Bước 4: Đấu dây và cấp nguồn. Kết nối theo sơ đồ tương ứng. Cấp nguồn 12V DC.
Bước 5: Cấu hình qua DLOADX. INT-GSM chỉ có thể cấu hình qua DLOADX - không có giao diện cấu hình trên keypad của panel như ETHM-1 Plus. Cần kết nối máy tính cài DLOADX với panel để thực hiện toàn bộ cài đặt.
Bước 6: Cập nhật firmware INT-GSM. Firmware của module cần được cập nhật qua DLOADX hoặc UPSERV server. Không bỏ qua bước này, đặc biệt nếu module cần tính năng cellular jamming detection (yêu cầu firmware 1.04+).
Kết hợp INT-GSM và ETHM-1 Plus: Dual Path EN 50136
Đây là cấu hình được dùng phổ biến nhất trong các dự án an ninh có yêu cầu tiêu chuẩn cao.

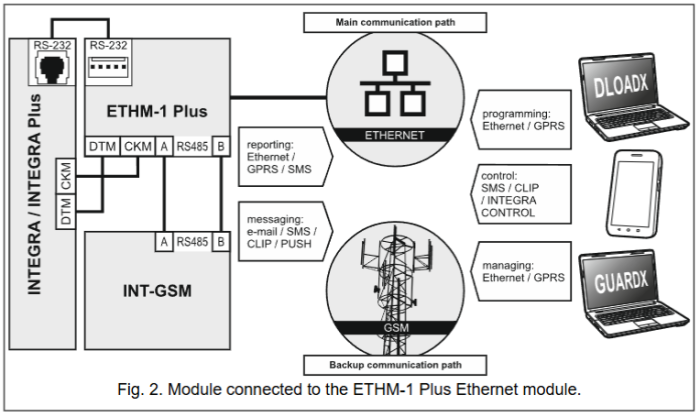

Dual path hoạt động như thế nào?
Khi INT-GSM kết nối với ETHM-1 Plus qua RS-485, hai module phối hợp như sau:
- ETHM-1 Plus chịu trách nhiệm đường truyền chính: báo cáo qua Ethernet/IP đến trung tâm giám sát
- INT-GSM là đường backup: khi Ethernet mất kết nối, module cellular tự động tiếp quản việc báo cáo qua GPRS
- Panel INTEGRA nhận diện tổ hợp này là "ETHM+GSM" - một đơn vị logic duy nhất
Điều này đáp ứng yêu cầu dual path reporting của EN 50136, tiêu chuẩn châu Âu về hệ thống truyền tín hiệu báo động.
Yêu cầu firmware cho dual path
| Thành phần | Firmware tối thiểu |
|---|---|
| INTEGRA Plus | 1.19+ |
| INTEGRA (không Plus) | 1.19+ |
| ETHM-1 Plus | 2.07+ |
| INT-GSM | Phiên bản hiện hành (cập nhật qua DLOADX/UPSERV) |
Nếu ETHM-1 Plus trong hệ thống đang chạy firmware cũ hơn 2.07, cần update trước khi ghép với INT-GSM. Việc này thực hiện qua DLOADX hoặc UPSERV.
Tại sao dual path quan trọng?
Trong thực tế, hệ thống báo trộm chỉ dùng Ethernet có một điểm yếu rõ ràng: kẻ đột nhập có kỹ thuật có thể cắt cáp mạng trước khi phá cửa. INT-GSM loại bỏ điểm yếu này. Cellular network hoạt động độc lập với hạ tầng mạng nội bộ, và nếu đồng thời bị jam thì tính năng cellular jamming detection (fw 1.04+) sẽ phát cảnh báo riêng.
Xem thêm: ETHM-1 Plus - Module Ethernet cho INTEGRA
Cellular Jamming Detection
Từ firmware 1.04, INT-GSM có thêm khả năng phát hiện cellular jamming - tức là phát hiện khi tín hiệu cellular trong khu vực bị cố ý làm nhiễu.
Cellular jamming detection hoạt động thế nào?
Module liên tục theo dõi chất lượng tín hiệu cellular. Khi phát hiện mẫu tín hiệu bất thường - đặc biệt là tín hiệu bị chặn đồng đều trên nhiều tần số cùng lúc - module gửi cảnh báo về panel INTEGRA.
Cảnh báo này có thể:
- Kích hoạt zone hoặc output trên panel (tùy cấu hình DLOADX)
- Được báo cáo qua SMS (nếu kết nối cellular vẫn còn hoạt động một phần)
- Được ghi vào event log của panel
Yêu cầu để sử dụng tính năng này
- INT-GSM firmware 1.04 trở lên (bắt buộc)
- Cấu hình trong DLOADX để xác định phản ứng khi phát hiện jamming
Đây là tính năng phân biệt INT-GSM với các module cellular đơn giản hơn. Trong các dự án có yêu cầu bảo mật cao - ngân hàng, kho, trung tâm dữ liệu - cellular jamming detection là yếu tố cần đưa vào thiết kế hệ thống.
Tính năng truyền thông và điều khiển từ xa
Báo cáo đến trung tâm giám sát
- GPRS reporting đến tối đa 2 trung tâm giám sát độc lập
- SMS reporting làm backup khi GPRS không khả dụng
- Dual SIM nano-SIM hoạt động đồng thời: tăng tính dự phòng, có thể dùng 2 nhà mạng khác nhau
Thông báo tới người dùng
Module hỗ trợ 16 số điện thoại, với các hình thức thông báo:
| Hình thức | Mô tả |
|---|---|
| SMS notification | Gửi SMS tới 16 số điện thoại đã đăng ký |
| CLIP notification | Gọi nhỡ (missed call) để thông báo |
| Email notification | 16 địa chỉ email (qua cấu hình DLOADX) |
| Push notification | Qua app INTEGRA CONTROL |
Điều khiển từ xa
- SMS control: arm/disarm phân vùng, điều khiển output qua tin nhắn SMS từ số điện thoại đã đăng ký
- CLIP control: điều khiển output bằng cách gọi nhỡ từ số điện thoại đã đăng ký (không mất phí cuộc gọi)
- INTEGRA CONTROL app: quản lý hệ thống qua ứng dụng mobile, kết nối qua cellular
Remote programming và management
Hai tính năng này yêu cầu INTEGRA Plus hoặc INTEGRA firmware 1.03 trở lên:
- DLOADX qua cellular: lập trình từ xa bảng INTEGRA qua mạng cellular, không cần có mặt tại công trình
- GUARDX qua cellular: quản lý hệ thống INTEGRA từ xa qua GUARDX software
Đây là yếu tố tiết kiệm đáng kể thời gian duy trì bảo trì cho dự án ở xa, đặc biệt hệ thống lắp tại tỉnh thành xa hoặc trong khu công nghiệp.
Cập nhật firmware INT-GSM
INT-GSM cần được cập nhật firmware để sử dụng đầy đủ tính năng, đặc biệt cellular jamming detection (fw 1.04+). Có hai cách thực hiện:
Cách 1: Cập nhật qua DLOADX
Kết nối máy tính cài DLOADX với bảng INTEGRA qua cổng RS-232 (dùng cáp USB-RS hoặc cáp RS-232 chuẩn). DLOADX hỗ trợ cập nhật firmware trực tiếp cho các module kết nối với panel.
Xem thêm: USB-RS - Bộ chuyển đổi lập trình USB-RS-232 Satel
Cách 2: Cập nhật qua UPSERV server
UPSERV là server cập nhật firmware của Satel. Module có thể kết nối qua cellular về UPSERV để tự cập nhật - phù hợp khi hệ thống đã được triển khai và việc truy cập vật lý tốn công sức.
Cổng RS-232 trên INT-GSM được dùng để kết nối trực tiếp với cổng RS-232 của panel trong quá trình cập nhật firmware tại chỗ.
Các bảng điều khiển INTEGRA tương thích
| Model | Firmware tối thiểu | Ghi chú |
|---|---|---|
| INTEGRA 24 | 1.19 | Address jumper 0-3 |
| INTEGRA 32 | 1.19 | Address jumper 0-3 |
| INTEGRA 64 | 1.19 | Address jumper 0-7 |
| INTEGRA 128 | 1.19 | Address jumper 0-7 |
| INTEGRA 128 Plus | 1.19 | Hỗ trợ DLOADX/GUARDX remote |
| INTEGRA 256 Plus | 1.19 | Hỗ trợ DLOADX/GUARDX remote |
Xem thêm các bảng điều khiển tương thích:
Kết luận
Satel INT-GSM là lựa chọn thực dụng khi hệ thống INTEGRA cần kết nối cellular dự phòng hoặc khi dự án yêu cầu dual path reporting theo EN 50136. Điểm mấu chốt cần ghi nhớ: module phụ thuộc hoàn toàn vào bảng INTEGRA/INTEGRA Plus fw 1.19+, chỉ cấu hình được qua DLOADX, và đạt dual path EN 50136 khi kết hợp với ETHM-1 Plus fw 2.07+.
Với dual SIM nano-SIM, cellular jamming detection từ fw 1.04, hỗ trợ remote programming qua cellular, và khả năng tích hợp vào app INTEGRA CONTROL - INT-GSM đủ năng lực cho các dự án an ninh yêu cầu tiêu chuẩn kỹ thuật cao.
