Cảm biến không dây đa chức năng Satel AXD-200 - 9 loại detector trong 1 thiết bị

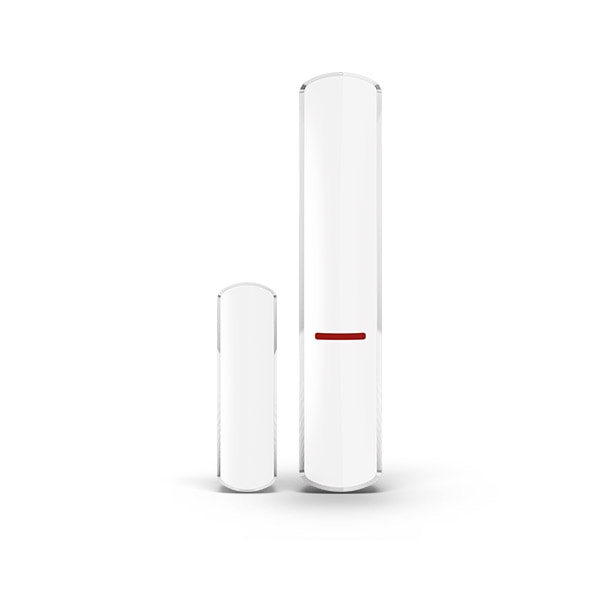

Satel AXD-200 là cảm biến không dây hoạt động trong hệ thống ABAX 2 và ABAX, có khả năng cấu hình thành 9 kiểu detector khác nhau: tiếp điểm từ đơn kênh (AMD-200), tiếp điểm từ kép (AMD-201), tiếp điểm từ tích hợp đầu vào roller shutter (AMD-202), phát hiện shock kết hợp tiếp điểm từ (AVD-200), phát hiện thay đổi hướng (ARD-200), cảm biến nhiệt độ (ATD-200), phát hiện ngập nước (AFD-200), và hai dạng bộ mở rộng zone có dây (ATX-220, ATX-230). Giao tiếp radio hai chiều mã hóa AES tại dải 866/868/915 MHz, đạt chuẩn Grade 2 theo EN 50131-2-6. Một SKU duy nhất thay thế nhiều loại cảm biến, giảm tồn kho và đơn giản hóa dự trữ linh kiện cho kỹ sư thi công.

9 chế độ hoạt động của AXD-200

Trước hoặc trong quá trình đăng ký vào hệ thống, kỹ thuật viên chọn loại thiết bị bằng cách gõ vào vỏ máy theo số lần quy định. LED nhấp nháy cho biết loại đang được chọn, và sau khoảng 10 giây không thao tác, loại đó được lưu vào bộ nhớ. Không cần thay thiết bị vật lý khi thay đổi chức năng, chỉ cần tái cấu hình.

  1. AMD-200 (tiếp điểm từ đơn kênh): Phát hiện cửa, cửa sổ mở. Kèm 1 đầu vào NC cho detector có dây. Chiếm 1 vị trí trong danh sách thiết bị.
  2. AMD-201 (tiếp điểm từ kép): Tương tự AMD-200 nhưng thêm kênh số thứ hai cho detector có dây. Chiếm 2 vị trí (hoặc 1 nếu chỉ dùng đầu vào NC terminal M1).
  3. AMD-202 (tiếp điểm từ + roller shutter): Thêm đầu vào cho detector cảnh báo cuộn cửa. Chiếm 2 vị trí.
  4. AVD-200 (shock + tiếp điểm từ): Phát hiện va chạm cưỡng bức cửa, kết hợp tiếp điểm từ. Kết nối M2 vào COM để vô hiệu hóa cảm biến từ tích hợp khi cần.
  5. ARD-200 (phát hiện thay đổi hướng): Ghi nhớ hướng khi vào chế độ active, báo alarm khi hướng thay đổi. Phù hợp bảo vệ vật thể có thể bị di chuyển.
  6. ATD-200 (cảm biến nhiệt độ): Hai ngưỡng nhiệt độ lập trình được, gửi giá trị nhiệt độ hiện tại trong mỗi chu kỳ giao tiếp. Không hỗ trợ trên controller kết nối với VERSA/VERSA Plus/VERSA IP.
  7. AFD-200 (phát hiện ngập nước): Báo alarm sau khoảng 5 giây khi nước đạt đến độ cao lắp đầu dò. Yêu cầu mua thêm probe FPX-1 của Satel.
  8. ATX-220 (bộ mở rộng zone có dây 2 x NC): Hai đầu vào NC độc lập. Chiếm 2 vị trí thiết bị. Chỉ hỗ trợ trong ABAX 2.
  9. ATX-230 (bộ mở rộng zone NC + roller shutter): 1 đầu vào NC và 1 đầu vào roller shutter. Chỉ hỗ trợ trong ABAX 2.

Giao tiếp radio ABAX 2 và ABAX

AXD-200 hỗ trợ cả hai thế hệ hệ thống không dây của Satel.

Trong hệ ABAX 2: mã hóa AES hai chiều, 4 kênh truyền để tự động tránh nhiễu, cập nhật firmware từ xa, cấu hình từ xa, tầm xa tới 2000 m với ACU-220 hoặc ACU-280. Chế độ ECO tăng tuổi thọ pin lên gấp 4 lần (chu kỳ giao tiếp mỗi 3 phút thay vì mặc định), đạt EN 50131-2-6 Grade 2 khi bật ECO.

Trong hệ ABAX (thế hệ cũ): tầm xa tới 500 m với ACU-120 hoặc ACU-270. Firmware yêu cầu ACU-120/ACU-270 phiên bản 5.04 trở lên. Chế độ ECO và ATX-220/ATX-230 không khả dụng trong ABAX.

Thiết bị giao tiếp định kỳ với controller để báo cáo trạng thái. Chế độ Active gửi alarm ngay lập tức; chế độ Passive chỉ gửi tamper alarm ngay, kéo dài tuổi thọ pin. Nếu sử dụng trong hệ INTEGRA/VERSA/PERFECTA 64 M, chế độ hoạt động có thể tự đổi theo trạng thái partition: disarmed dùng Passive, armed dùng Active.

Lắp đặt và vị trí

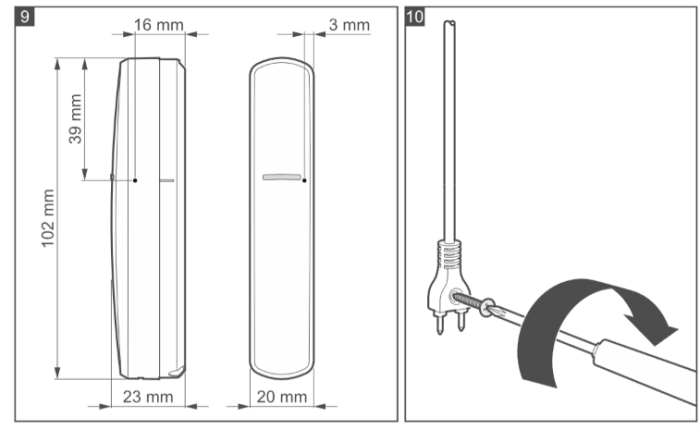

AXD-200 thiết kế cho lắp đặt trong nhà. Tránh lắp gần hệ thống điện vì có thể ảnh hưởng tầm xa radio. Với kiểu tiếp điểm từ (AMD-200/201/202/AVD-200), lắp thân thiết bị lên khung cửa (bề mặt cố định), nam châm lên cánh cửa (bề mặt chuyển động). Không lắp trên bề mặt sắt từ hoặc gần từ trường mạnh.

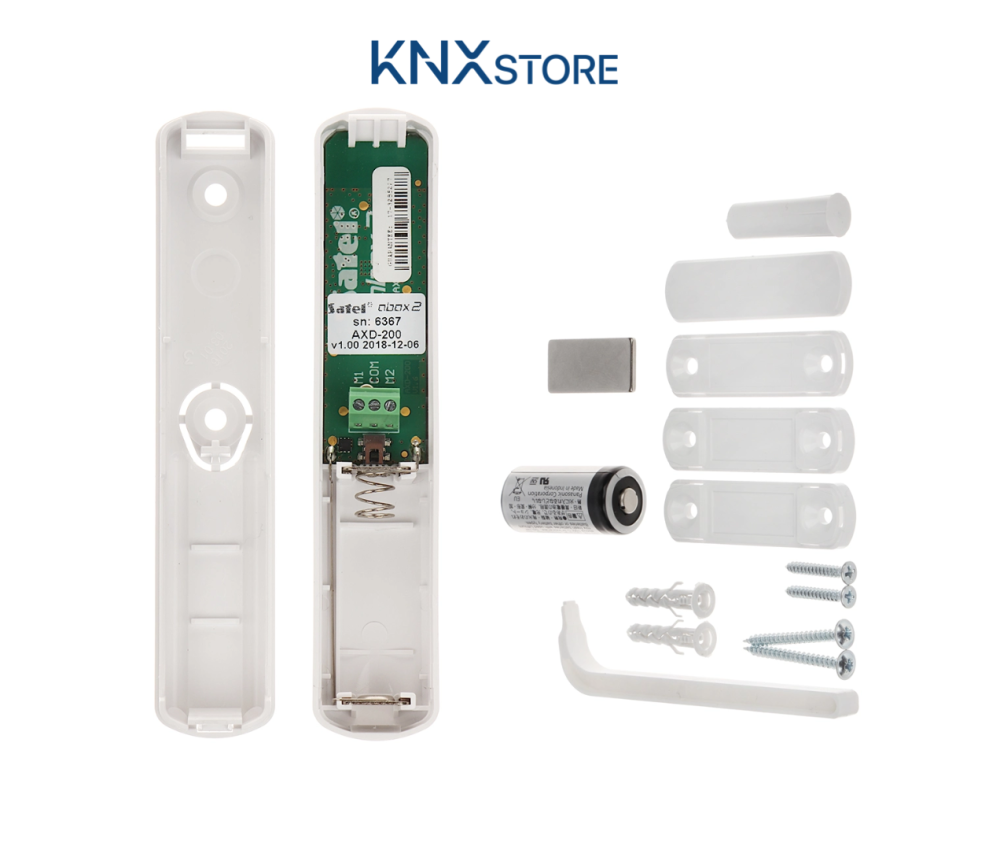

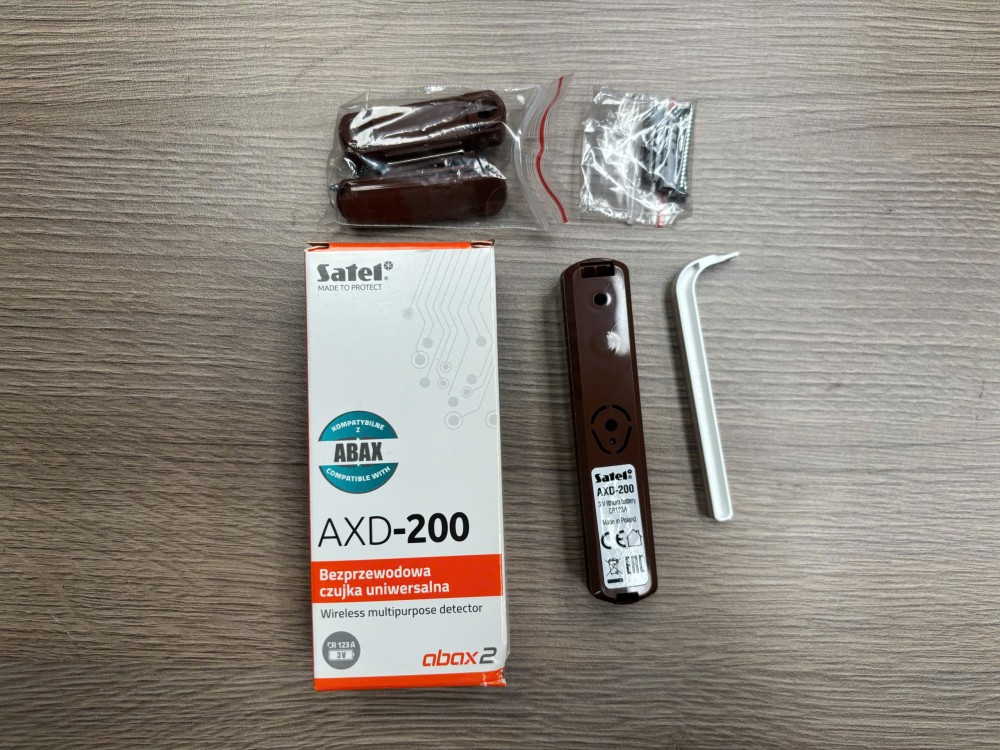

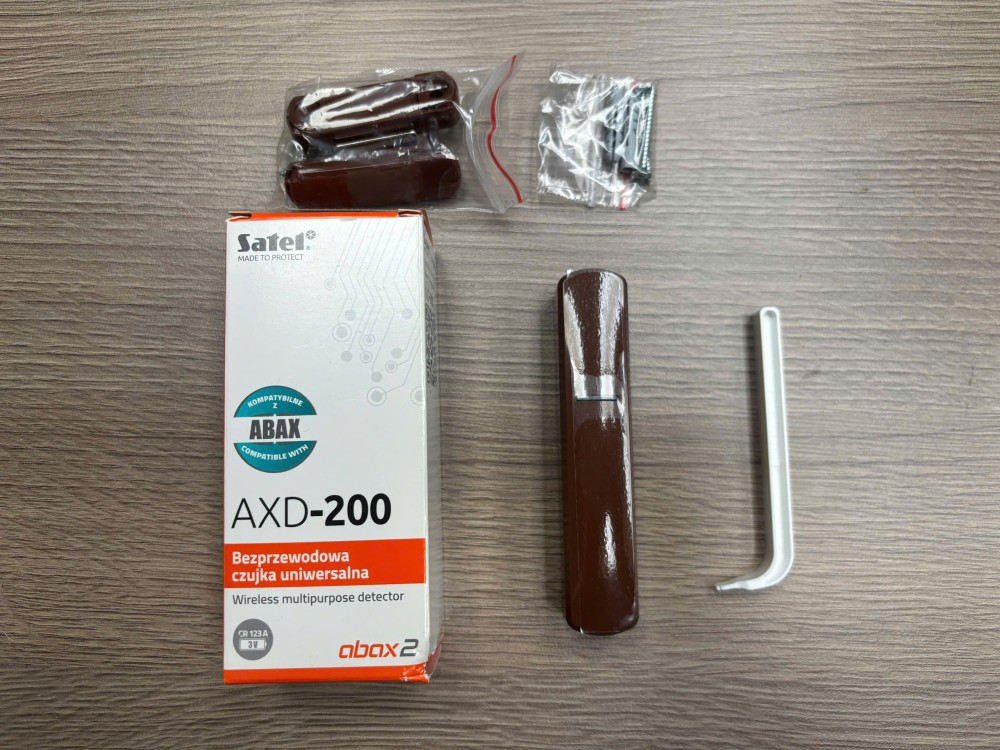

Thiết bị đi kèm 2 nam châm: 1 loại lắp nổi, 1 loại lắp âm. Khe hở phát hiện tối đa 20 mm với nam châm lắp nổi và 18 mm với nam châm lắp âm. Dây kết nối đầu vào M1/M2 cần tiết diện 0,5 đến 0,75 mm², chiều dài tối đa 3 m.

Tamper bảo vệ cả mở nắp và bóc thiết bị khỏi bề mặt gắn. Khi điện áp pin giảm dưới 2,75 V, thông tin low battery được gửi trong mỗi chu kỳ truyền.

Tương thích với bảng điều khiển Satel

AXD-200 hoạt động với toàn bộ dòng bảng điều khiển Satel hỗ trợ ABAX 2 hoặc ABAX:

Để tích hợp vào hệ KNX, tín hiệu từ controller ABAX 2 có thể được đưa qua module INT-KNX-2 sang bus KNX.

AXD-200 phù hợp với dự án và vị trí nào?

AXD-200 phù hợp nhất cho các dự án vừa và lớn dùng hệ ABAX 2, nơi kỹ sư cần linh hoạt hoặc cần một SKU duy nhất để phục vụ nhiều chức năng khác nhau.

Loại dự án phù hợp:

  • Tòa nhà văn phòng nhiều tầng: AXD-200 có thể đảm nhiệm cả tiếp điểm từ tại cửa chính, shock detection tại cửa kính, và ngập nước tại phòng máy, tất cả với cùng một model.
  • Bán lẻ và showroom: cần bảo vệ tủ trưng bày (ARD-200 phát hiện xoay), cửa ra vào (AMD-200) và két (AVD-200 shock) mà không muốn quản lý nhiều SKU khác nhau.
  • Dự án retrofit: khi bổ sung zone mới vào hệ ABAX 2 đã có, AXD-200 linh hoạt hơn việc đặt riêng từng loại cảm biến chuyên dụng.

Vị trí lắp đặt điển hình: cửa ra vào chính, cửa sổ tầng trệt, tủ điện và tủ server (AVD-200 shock), khu vực ngập nước tiềm năng như phòng máy lạnh hay basement (AFD-200), và bất kỳ vị trí nào cần zone có dây ở khu vực không đi được cáp (ATX-220/230).

Satel AXD-200 khác gì cảm biến chống trộm thông thường?

AXD-200 là cảm biến chuyên nghiệp Grade 2 EN50131 với giao tiếp ABAX 2 868MHz bidirectional. Cảm biến dân dụng phổ biến trên thị trường là PIR đơn giản với đầu ra dry contact hoặc RF 433MHz simplex, không có supervision, không có xác nhận tín hiệu.

Tiêu chí Satel AXD-200 Cảm biến dân dụng PIR on/off
Chứng nhận Grade 2 EN50131, bắt buộc cho bảo hiểm tài sản thương mại Không có chứng nhận an ninh
Giao tiếp ABAX 2 868MHz bidirectional, ACK xác nhận từng gói tin RF 433MHz simplex hoặc dry contact, không ACK
Giám sát Panel kiểm tra liên lạc định kỳ, cảnh báo khi mất tín hiệu Không phát hiện khi thiết bị bị tắt hoặc bị chặn sóng
Phát hiện Dual-tech PIR + microwave 24.125GHz, cả 2 phải kích hoạt trong 5 giây PIR đơn công nghệ, dễ false alarm
Chống phá Tamper switch mở vỏ + anti-mask phát hiện vật che lens Không có tamper, không có anti-mask
Pin CR123A, sleep mode thực sự, 3+ năm Pin thường, 1-2 năm
Dải nhiệt độ -10 đến +55°C 0 đến +40°C thông thường
Hệ thống INTEGRA, PERFECTA, VERSA, MICRA qua ACU-120/ACU-270 Panel dân dụng cơ bản hoặc standalone

AXD-200 dùng giao tiếp bidirectional: mỗi lần truyền, cảm biến đợi ACK từ ACU-120/ACU-270. Nếu ACK không về, thiết bị cố gắng lại và báo lỗi nếu vẫn thất bại. Cảm biến RF 433MHz simplex dân dụng chỉ phát tín hiệu một chiều, không biết panel có nhận được không, không phát hiện khi bị jammed hoặc tắt nguồn.

Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.

Kết luận

Satel AXD-200 là lựa chọn thực tế cho kỹ sư thi công cần dự trữ tối thiểu linh kiện nhưng vẫn đảm bảo linh hoạt cho nhiều kịch bản bảo vệ. Một thiết bị có thể cấu hình thành tiếp điểm từ, cảm biến shock, phát hiện thay đổi hướng, đo nhiệt độ, phát hiện ngập nước, hoặc bộ mở rộng zone có dây, tất cả qua cùng một SKU. Hoạt động trong cả ABAX 2 (mã hóa AES, tầm xa 2000 m, cập nhật firmware từ xa) lẫn ABAX thế hệ cũ, đạt Grade 2 theo EN 50131-2-6.

Câu hỏi thường gặp

AXD-200 hỗ trợ 9 kiểu: AMD-200 (tiếp điểm từ), AMD-201 (tiếp điểm từ kép), AMD-202 (tiếp điểm từ + roller shutter), AVD-200 (shock + tiếp điểm từ), ARD-200 (thay đổi hướng), ATD-200 (nhiệt độ), AFD-200 (ngập nước), ATX-220 (2 zone NC có dây), ATX-230 (zone NC + roller shutter có dây). Chọn kiểu trước hoặc trong khi đăng ký vào hệ thống.

Sau khi lắp pin, LED nhấp nháy nhanh khoảng 10 giây để báo hiệu có thể chọn kiểu. Gõ lên vỏ thiết bị để chuyển qua các kiểu theo thứ tự. LED nhấp nháy số lần tương ứng với kiểu đang chọn. Chờ khoảng 10 giây không thao tác để lưu kiểu vào bộ nhớ.

AXD-200 hoạt động trong cả ABAX 2 lẫn ABAX (thế hệ cũ), có firmware 1.05, hỗ trợ 9 kiểu detector bao gồm ATX-220/230 (zone expander). MXD-300 là phiên bản cũ hơn chạy trên hệ ABAX, không hỗ trợ ABAX 2 và không có zone expander mode.

Khi bật ECO (chỉ khả dụng trong ABAX 2), chu kỳ giao tiếp định kỳ tăng từ mặc định lên mỗi 3 phút, kéo dài tuổi thọ pin lên tới gấp 4 lần. Thiết bị với ECO bật đạt EN 50131-2-6 Grade 2. ECO không khả dụng trong hệ ABAX thế hệ cũ.

AFD-200 (chế độ phát hiện ngập nước) yêu cầu mua thêm probe FPX-1 của Satel. Probe kết nối vào terminal M1 trên bo mạch. Nếu không có probe, terminal M1 phải được nối vào common ground.

Tối đa 3 m với tiết diện dây 0,5 đến 0,75 mm². Nếu không kết nối detector hoặc probe vào đầu vào, terminal phải được đấu vào common ground để thiết bị hoạt động đúng.

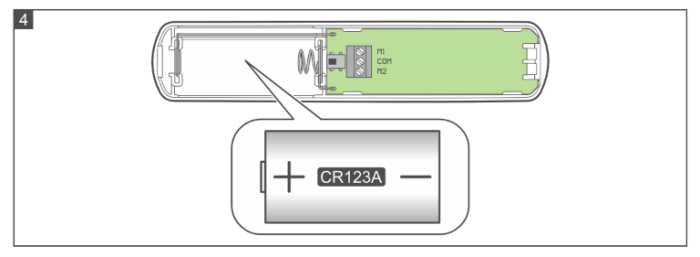

Tới 2 năm với pin CR123A 3V trong điều kiện hoạt động bình thường. Khi bật chế độ ECO trong ABAX 2, tuổi thọ có thể tăng đáng kể. Khi điện áp pin giảm dưới 2,75 V, thông tin low battery được báo cáo trong mỗi chu kỳ truyền.

Nam châm lắp nổi: tối đa 20 mm. Nam châm lắp âm (flush): tối đa 18 mm. Thiết bị đi kèm cả hai loại nam châm trong hộp. Không lắp trên bề mặt sắt từ vì có thể làm sai khe hở phát hiện.
