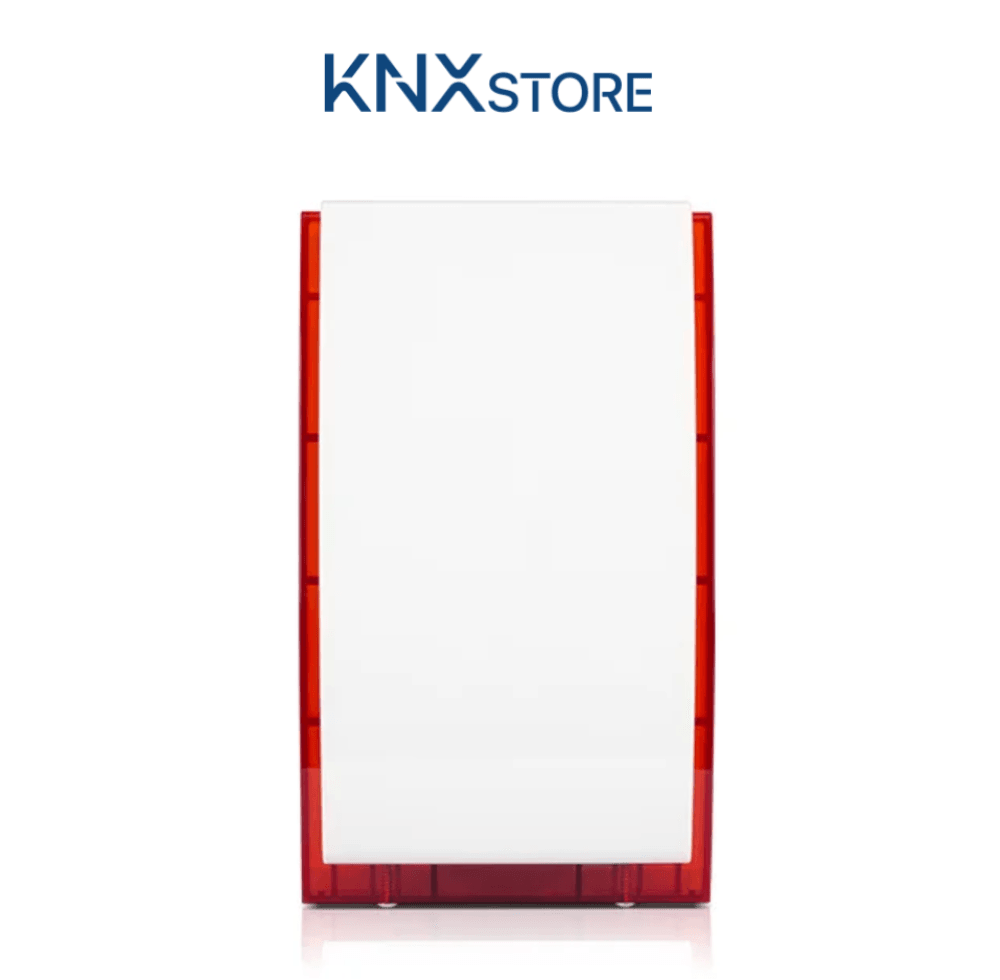

Satel SP-4001 - Còi Báo Động Ngoài Trời Có Dây
SP-4001 là còi báo động ngoài trời kiểu có dây của Satel, cung cấp tín hiệu quang-âm khi xảy ra sự kiện alarm. Đây là sản phẩm đa ngôn ngữ thiết kế cho thị trường quốc tế, tài liệu hỗ trợ 15+ ngôn ngữ.
Thiết kế hai terminal riêng biệt cho tín hiệu quang (+SO-) và âm thanh (+SA-) cho phép trung tâm điều khiển độc lập: có thể chỉ bật quang (nhấp nháy cảnh báo liên tục) hoặc bật cả hai khi có alarm thực. Phù hợp tích hợp với INTEGRA 64, INTEGRA 128 PLUS, PERFECTA 32-WRL và hầu hết trung tâm báo động 12V DC.
Terminal đấu nối
| Terminal | Chức năng |
|---|---|
| +SO- | Kích hoạt tín hiệu quang: cấp +12V DC vào "+" và 0V vào "-" |
| +SA- | Kích hoạt tín hiệu âm thanh: cấp +12V DC vào "+" và 0V vào "-" |
| TMP | Đầu ra tamper (NC) |
Tín hiệu được kích hoạt khi đặt +12V DC vào terminal "+" và 0V (common ground) vào terminal "-".

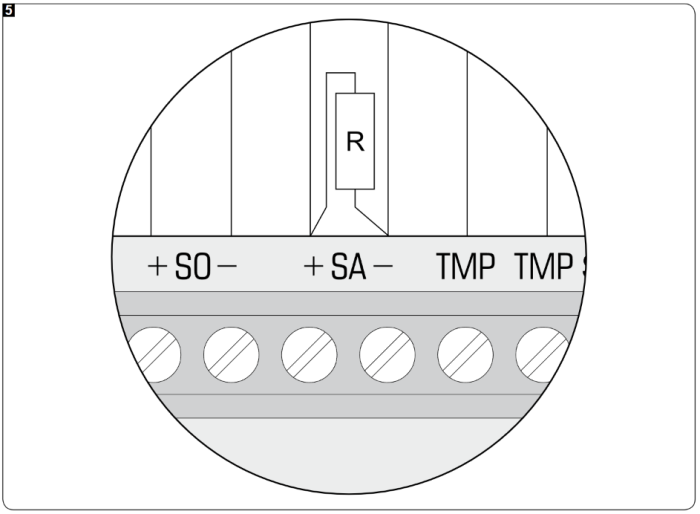

Lưu ý thi công: Một số trung tâm báo động yêu cầu điện trở khoảng 1kΩ đấu song song giữa các terminal +SA-. Nếu bỏ qua, còi có thể phát tiếng vo ve nhẹ khi không hoạt động.
Chọn tone âm thanh (jumper)
Dùng jumper (zworka) trên bo mạch để chọn loại tone:
| Cấu hình jumper | Tone |
|---|---|
| A | Tone 1 |
| B | Tone 2 |
| C | Tone 3 (jumper không lắp = tone 3) |
Xem hình 2 trong datasheet để biết vị trí jumper chính xác trên bo mạch.

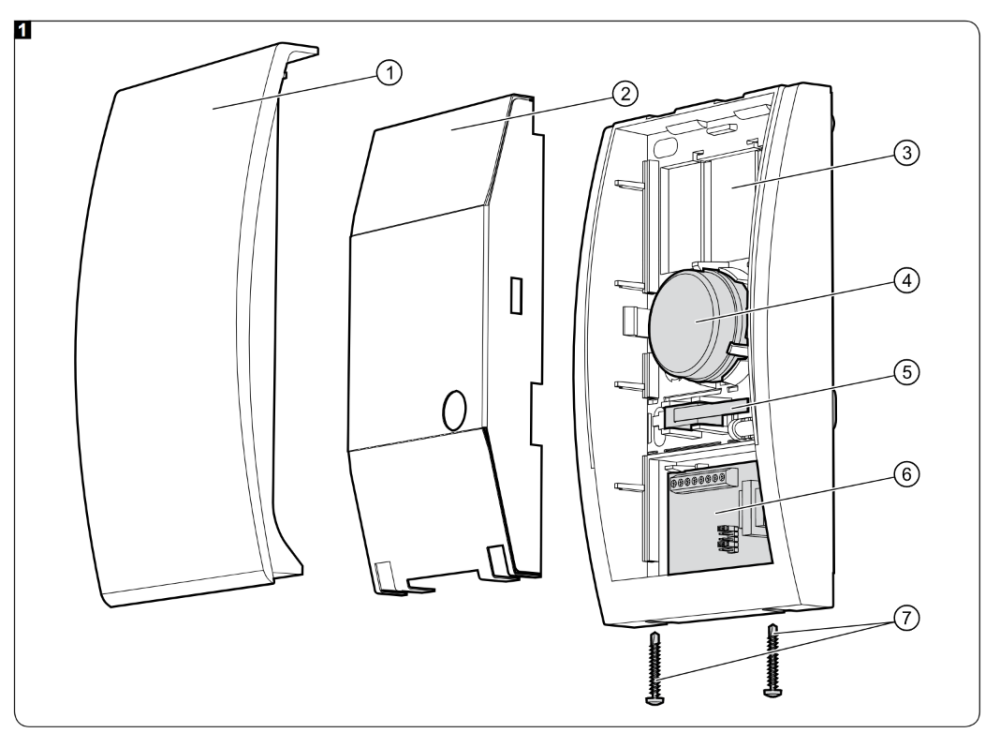

Cấu tạo vỏ và bảo vệ
Vỏ polycarbonate chịu va đập cao. Đặc điểm nổi bật là tấm chắn bên trong bằng tôn mạ kẽm (inner galvanized metal cover) - bảo vệ bo mạch và piezoelectric transducer khỏi hư hại cơ học khi cố ý phá hoại. Tamper kép:
- Chống mở nắp
- Chống tháo khỏi tường (wall tamper)
Mạch điện tử được bảo vệ chống thời tiết (weatherproofed), phù hợp lắp ngoài trời lâu dài.

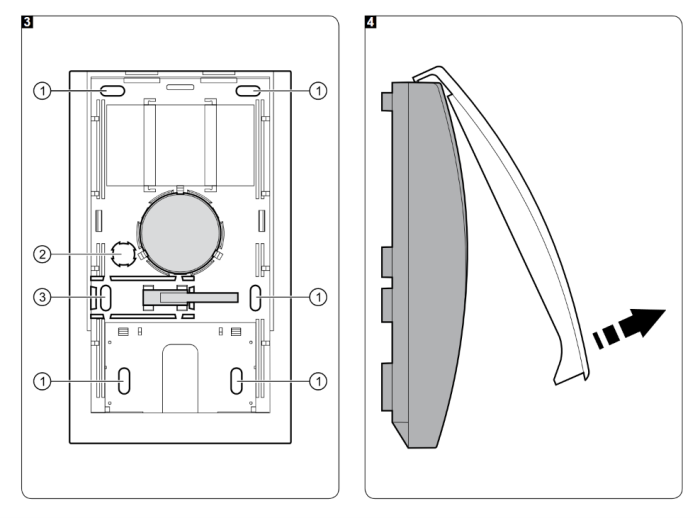

Hướng dẫn lắp đặt
- Tháo vít khóa nắp, nghiêng nắp 60° và tháo ra.
- Tháo tấm kim loại bên trong.
- Đặt đế lên tường, đánh dấu vị trí lỗ khoan (gồm lỗ tamper).
- Khoan lỗ, luồn cáp qua lỗ ở đế.
- Bắt vít đế vào tường (vít đi kèm phù hợp bê tông/gạch - dùng vít khác cho thạch cao/gỗ).
- Đấu dây vào terminal theo sơ đồ. Đấu tamper vào zone 24h sabotage.
- Chọn tone bằng jumper.
- Lắp lại tấm kim loại và nắp, khóa vít.
- Cấp nguồn và test tín hiệu từ trung tâm.
Lưu ý: Không bắt vít tamper quá chặt tránh gãy phần nhựa thu hẹp. Giữ khoảng trống tối thiểu 2.5cm phía trên để tháo nắp được.
Kết nối với INTEGRA 32 (ví dụ điển hình)
Theo wiring diagram của Satel:
- OUT1 (high-current, normal polarity): kích hoạt tín hiệu âm thanh - khi activated = cấp +12V
- OUT2 (high-current, normal polarity): kích hoạt tín hiệu quang
- Zone Z1: lập trình là 24h tamper
Tương tự áp dụng cho INTEGRA 64 PLUS và INTEGRA 256 PLUS.
So sánh với SPL-2030 R
| Tiêu chí | SP-4001 | SPL-2030 R |
|---|---|---|
| Ứng dụng | Ngoài trời | Ngoài trời |
| Lớp môi trường | Class II | Class III |
| Âm lượng | 120dB | 120dB |

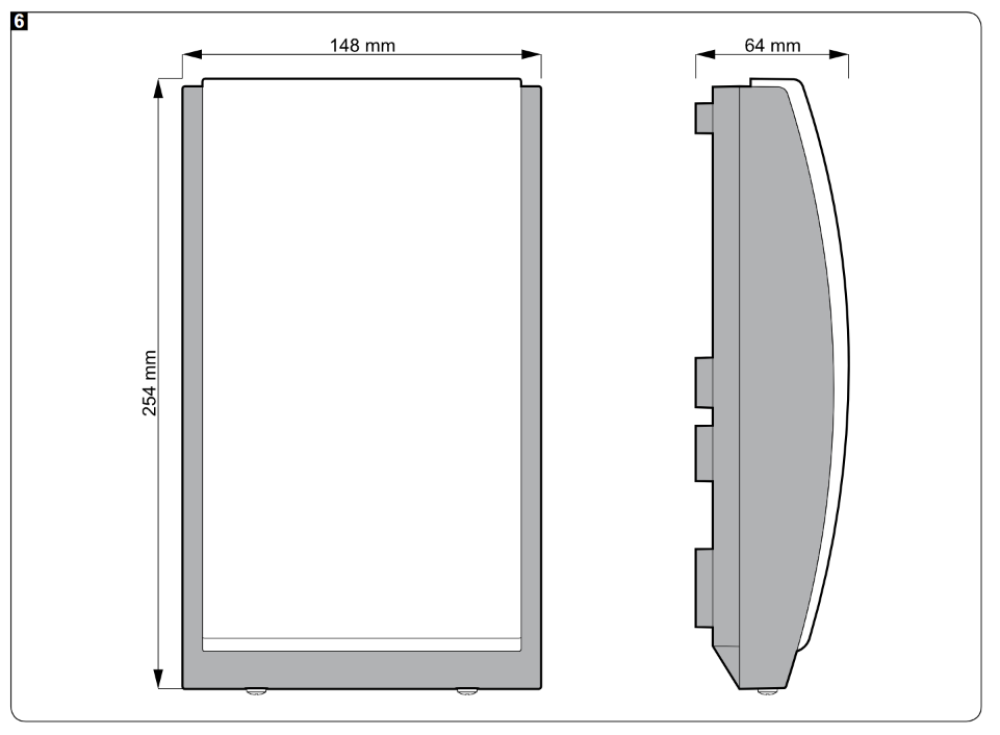

| Kích thước | 148x254x64mm | 298x197x90mm |
| Trọng lượng | 890g | 725g |
| Tùy chọn chống foam | Không | Có (SPL-TO) |
Kết luận
Satel SP-4001 là còi báo động ngoài trời có dây đáng tin cậy với hai kênh điều khiển độc lập, âm lượng 120dB và tấm chắn kim loại bảo vệ cơ học. Phù hợp cho mọi dự án cần còi ngoài trời có dây Class II kết hợp với bất kỳ trung tâm 12V DC nào.
Liên hệ KNXStore để được hỗ trợ kỹ thuật, kiểm tra tồn kho và tư vấn kết hợp với INTEGRA 128 PLUS hoặc các trung tâm Satel khác phù hợp dự án.
