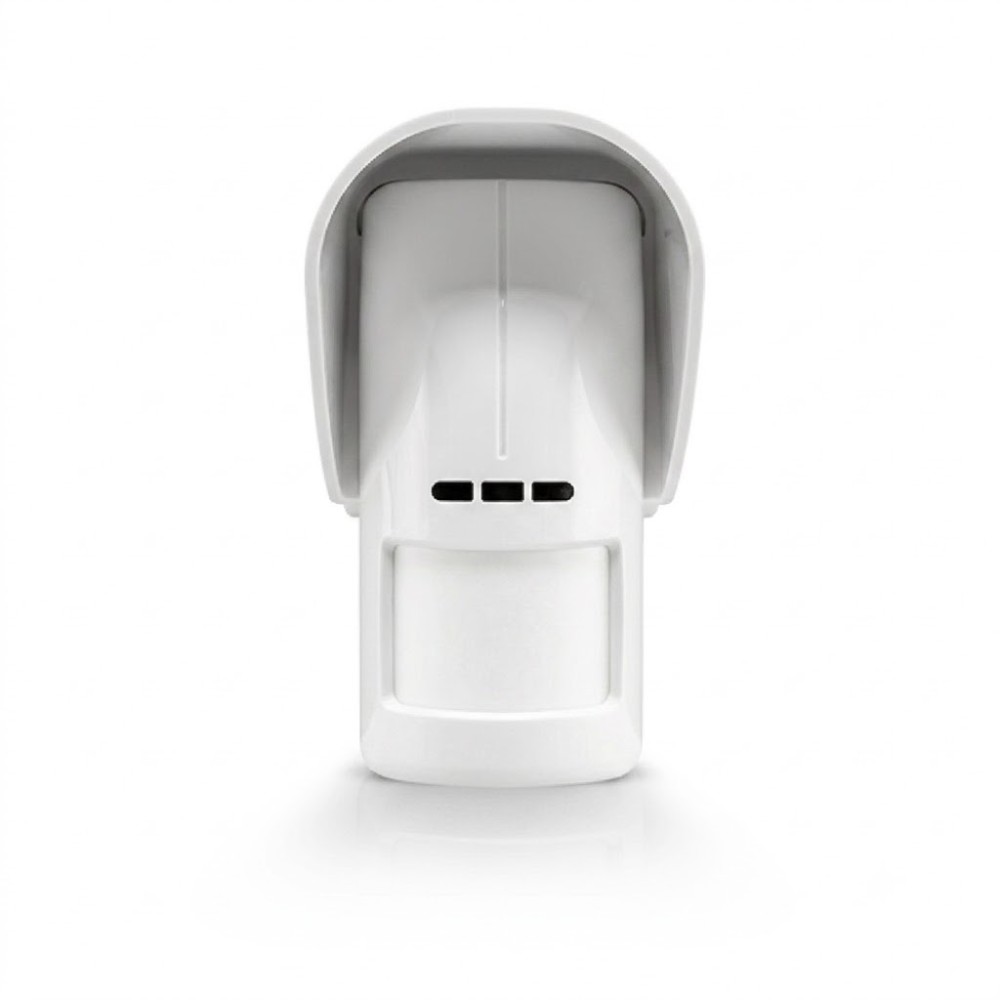

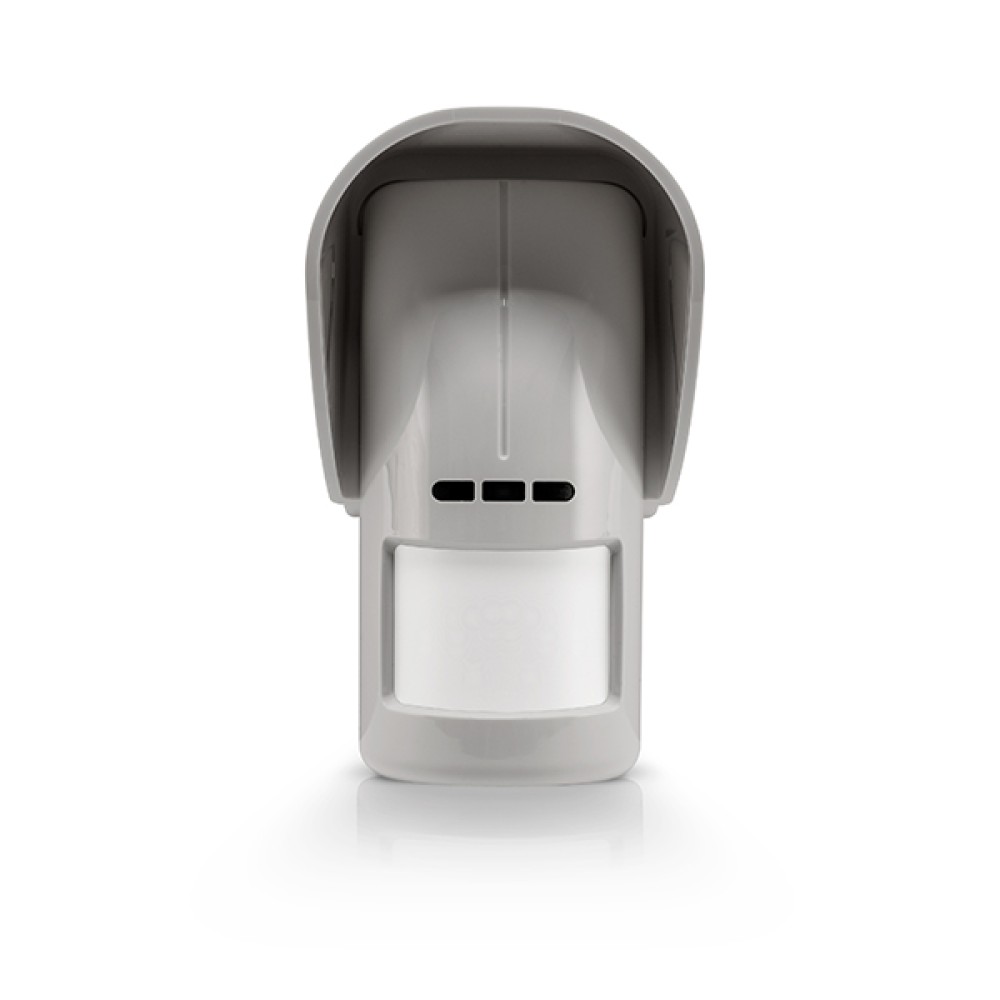

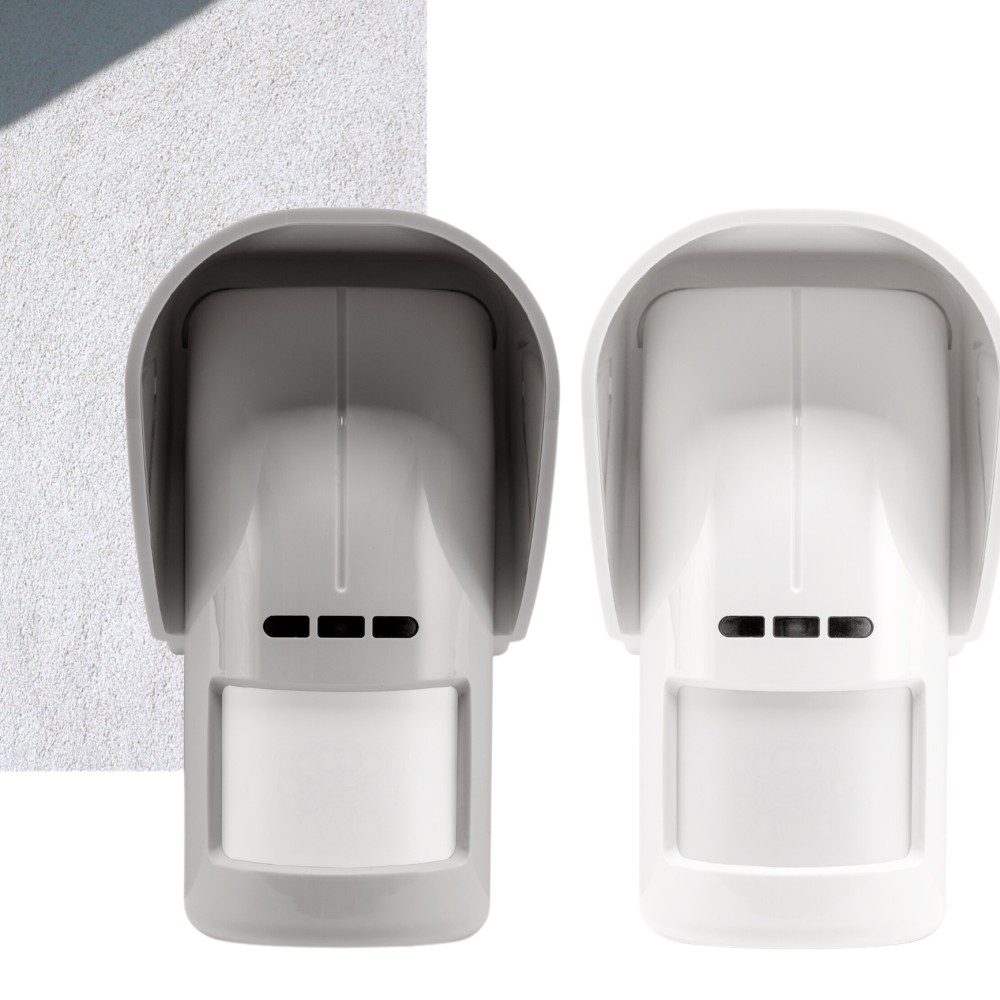

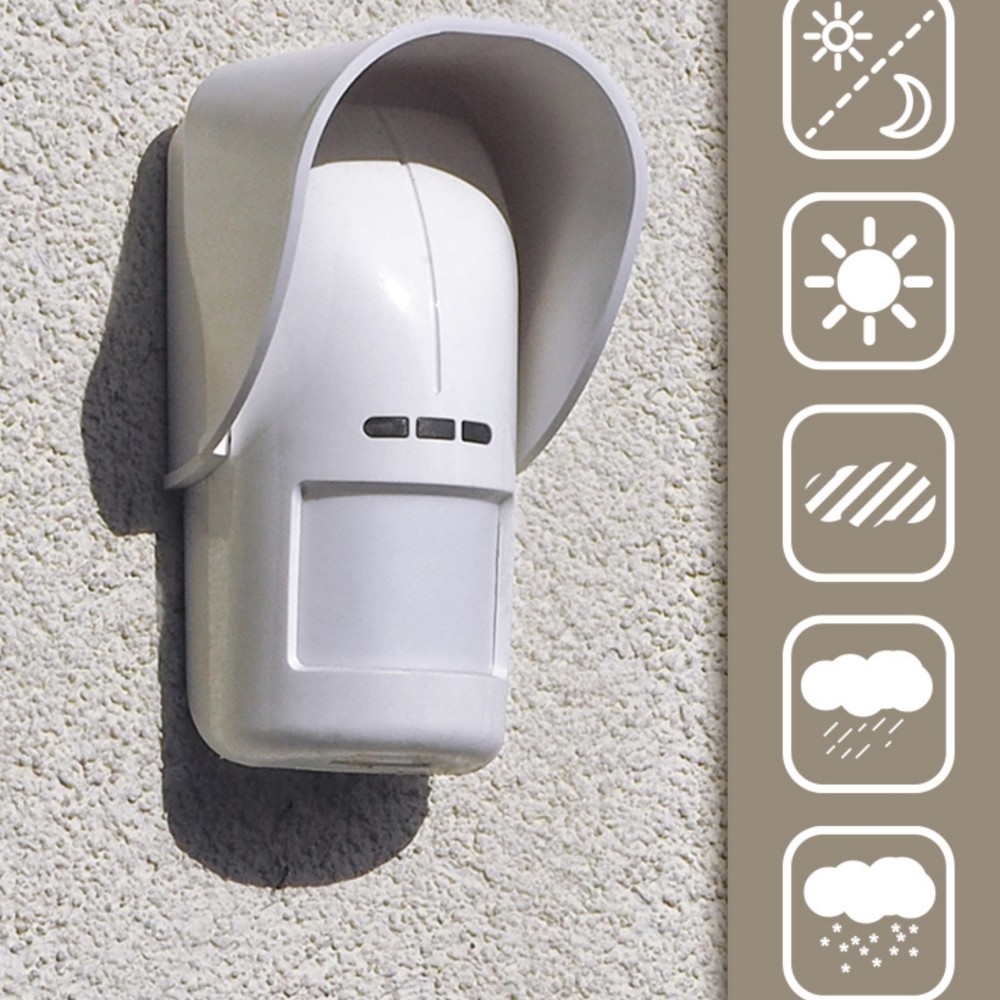

Cảm biến chuyển động ngoài trời Satel OPAL PLUS - PIR+MW Dual-Tech với Dusk Sensor
Satel OPAL PLUS là phiên bản nâng cấp của OPAL, bổ sung dusk sensor tích hợp và hỗ trợ cấu hình không cần chạm vào detector qua OPT-1 keyfob. Công nghệ kép PIR+MW 24GHz, alarm khi cả hai sensor kích trong 4 giây, anti-mask feature qua MW sensor. IP54, dải nhiệt -40 đến +55°C, miễn nhiễm thú cưng 20kg. Dusk sensor có 16 mức ngưỡng lập trình, ngõ ra D/N OC type cho phép tích hợp điều khiển chiếu sáng ngoài trời theo mức sáng thực tế. Tương thích với toàn dòng panel có dây INTEGRA, VERSA và PERFECTA.

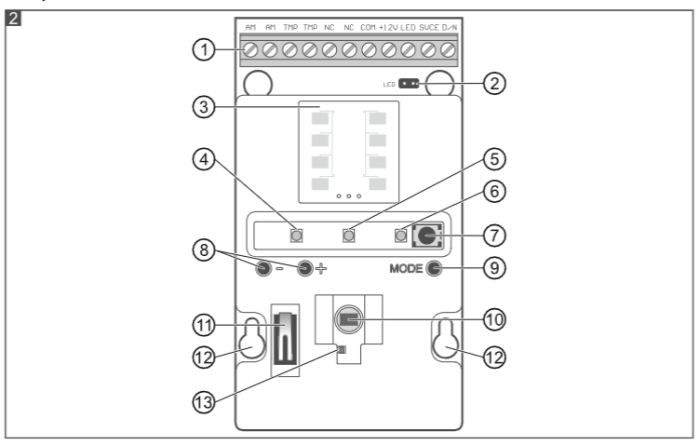

Sơ đồ đấu dây (Terminal Block)
OPAL PLUS có 8 cực đấu dây, giống OPAL về layout nhưng terminal D/N có chức năng riêng là ngõ ra dusk sensor. Ngắt nguồn trước khi đấu nối.
| Cực đấu | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12V DC ±15% |
| COM | Ground chung | Tham chiếu chung cho tất cả ngõ ra |
| NC | Ngõ ra alarm (NC relay) | Nối vào zone input panel |
| TMP | Ngõ ra tamper (NC) | Zone 24-hour tamper |
| AM | Ngõ ra anti-mask (NC relay) | Nối vào zone masking riêng |
| LED | Điều khiển LED từ xa | Nối COM để bật, ngắt để tắt |
| SVCE | Bật/tắt chế độ cấu hình từ xa | Nối COM để vào config mode |
| D/N | Ngõ ra dusk sensor (OC type) | 50mA/12VDC; bật khi ánh sáng dưới ngưỡng |
Jumper LED pins trên board: cắm jumper để bật LED cố định. Tháo jumper để LED điều khiển qua terminal LED từ xa.
Chọn vị trí lắp đặt
OPAL PLUS thiết kế cho lắp đặt ngoài trời, cùng nguyên tắc vị trí với OPAL. Chiều cao khuyến nghị 2,4m, không nghiêng bracket xuống nếu cần miễn nhiễm thú cưng 20kg.
Hướng dẫn chọn vị trí:
- Lắp ở chiều cao khuyến nghị (xem Fig. 3-I trong manual). Nếu traffic gần hoặc vật thể ngoài vùng bảo vệ gây alarm, hạ thấp hoặc giảm sensitivity (Fig. 3-II).
- Hướng detector sao cho intruder di chuyển ngang qua vùng phủ, không đi thẳng vào (Fig. 3-III).
- Giữ khoảng cách tối thiểu 3m từ các vật di chuyển trong gió: cành cây, bụi rậm, quần áo phơi (Fig. 3-IV).
- Không hướng vào bề mặt phản chiếu nhiệt, quạt gió, hoặc nguồn nhiệt (Fig. 3-V).
- Khi đặt nhiều cáp vào vỏ, dùng ống co nhiệt để giảm nguy cơ nước lọt vào, duy trì IP54.

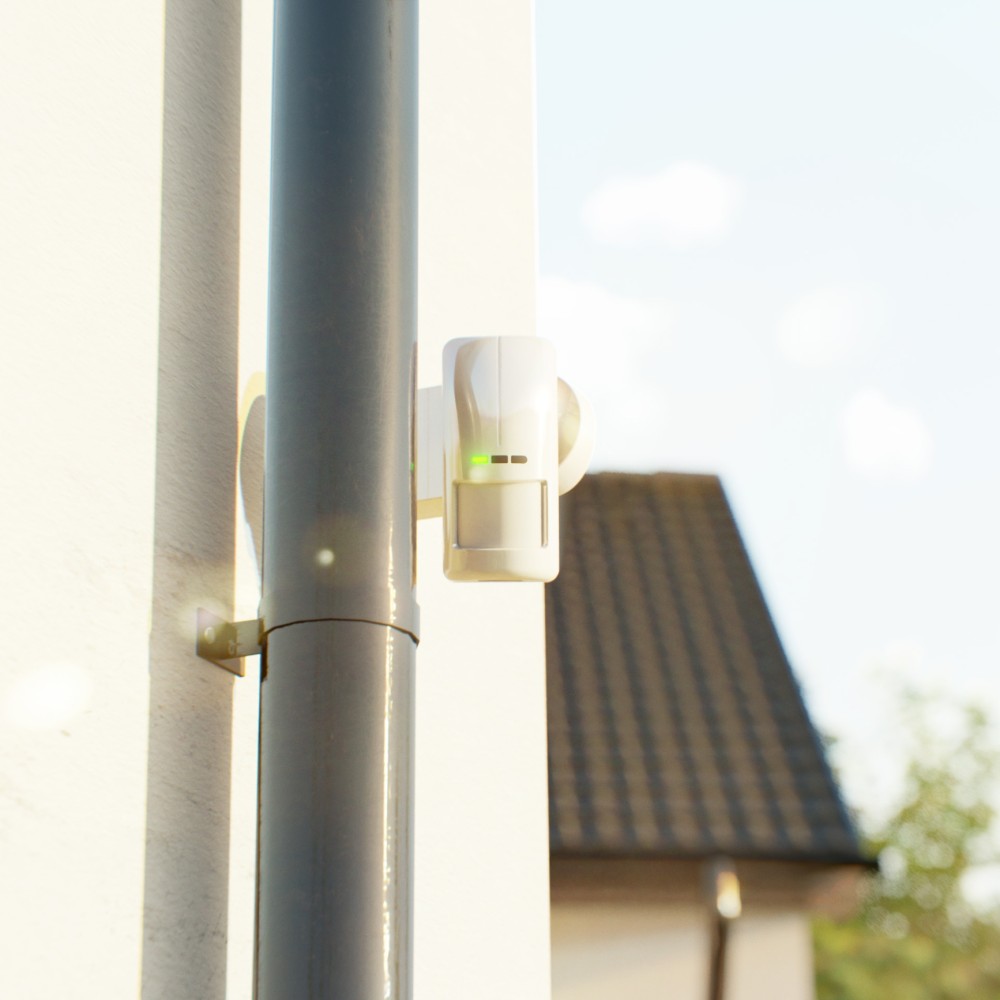

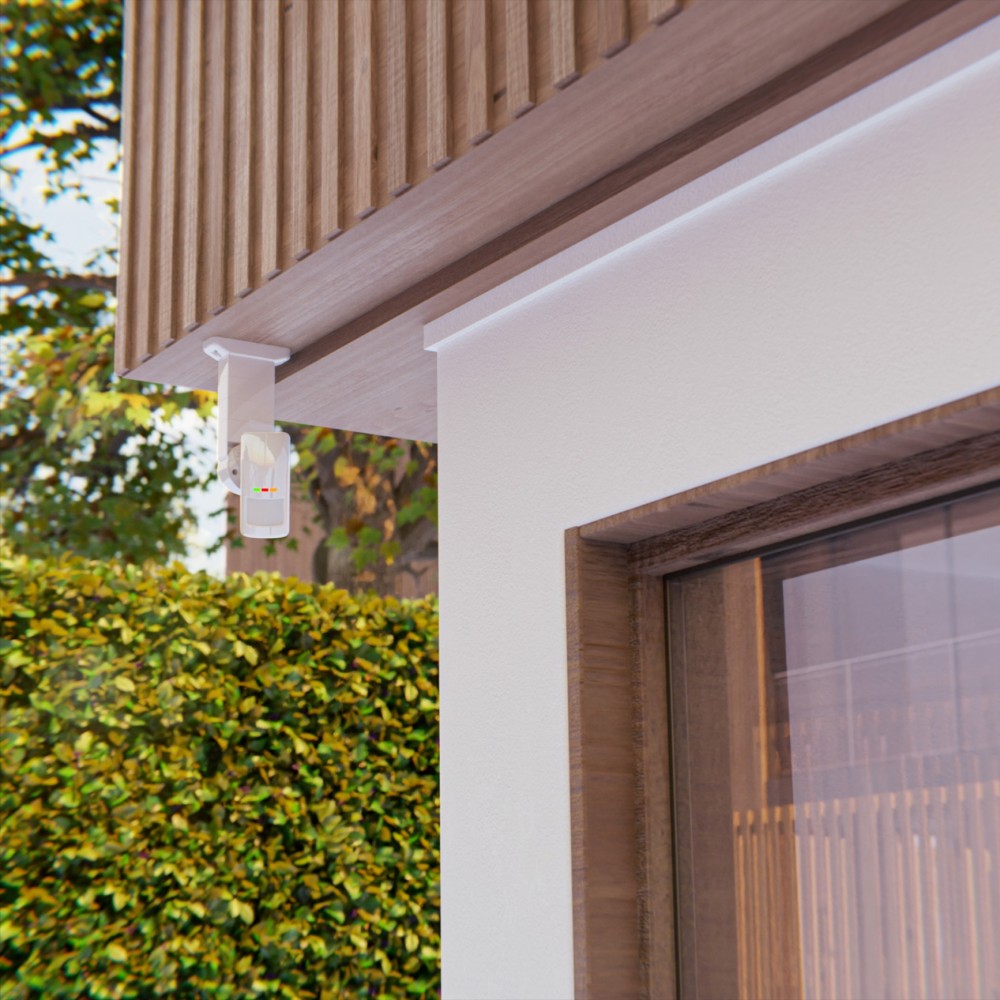

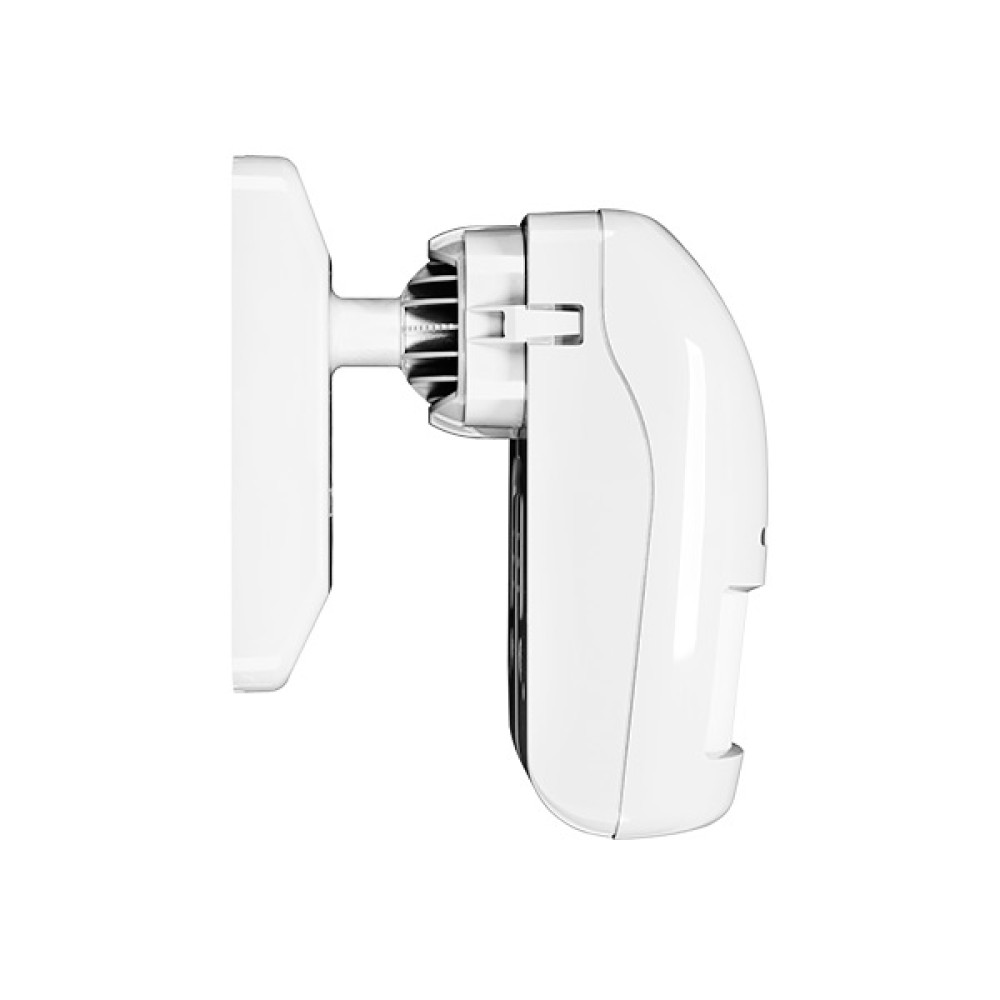

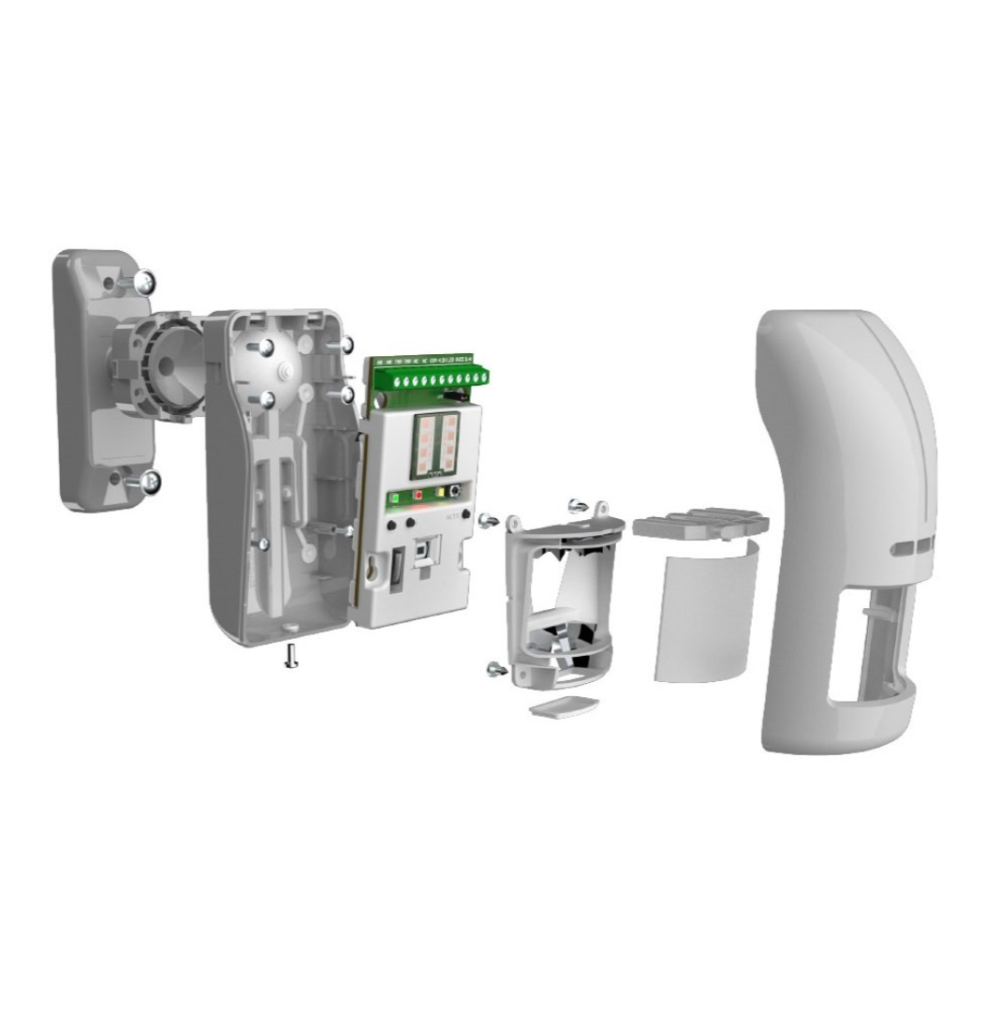

Ba kiểu gắn: wall mounting, angle bracket, ball bracket. Khi dùng angle hoặc ball bracket, lắp thêm tamper switch phụ (có trong hộp).
Cấu hình cảm biến

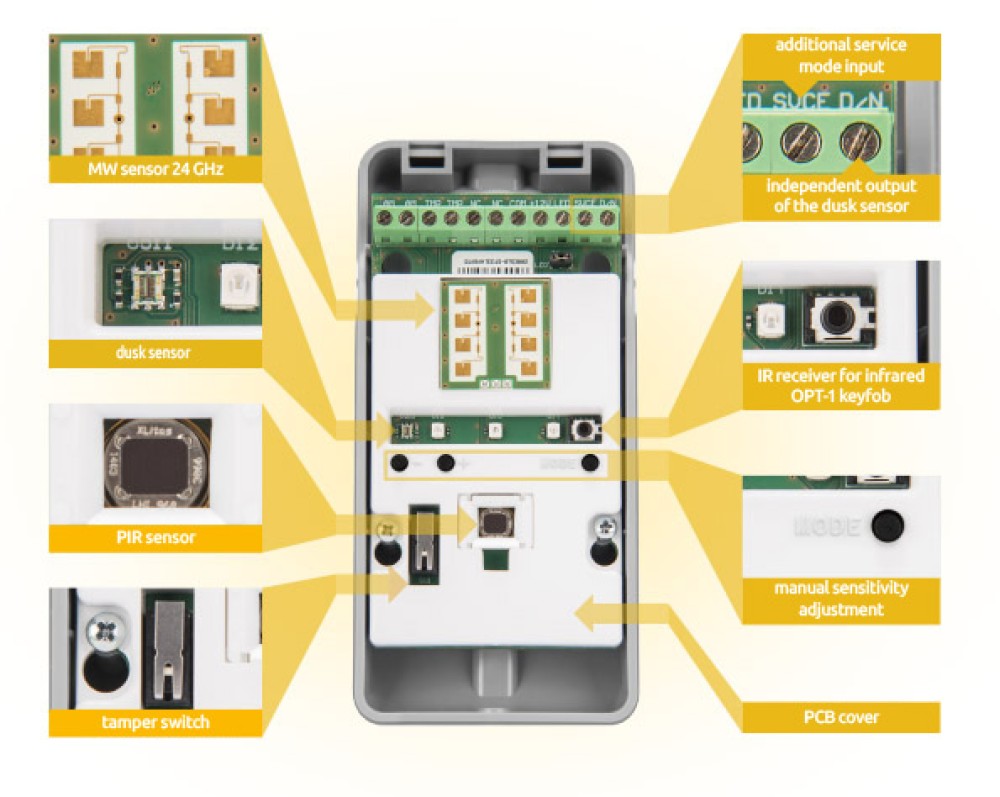

OPAL PLUS có thêm dusk sensor (sensor thứ ba) so với OPAL, mỗi sensor có 16 mức cài đặt riêng. Cấu hình qua nút MODE trên board hoặc OPT-1 keyfob hồng ngoại (mua riêng). Cài đặt lưu vào bộ nhớ non-volatile.
Vào config mode: Nhấn giữ nút MODE 2 giây, hoặc nối terminal SVCE vào COM. LED xanh bắt đầu nhấp nháy, báo đang ở chế độ cấu hình MW sensor.
Tín hiệu LED trong config mode:
| Sensor đang cấu hình | LED tín hiệu trạng thái | LED phát hiện |
|---|---|---|
| MW sensor | Xanh nhấp nháy (tần số = mức độ nhạy) | Vàng sáng 2 giây khi phát hiện |
| PIR sensor | Vàng nhấp nháy (tần số = mức độ nhạy) | Xanh sáng 2 giây khi phát hiện |
| Dusk sensor | Đỏ nhấp nháy (tần số = mức ngưỡng) | Vàng sáng khi ánh sáng dưới ngưỡng |
Tần số nhấp nháy càng cao = độ nhạy/ngưỡng càng cao. LED sáng liên tục 3 giây khi chạm giới hạn điều chỉnh.
Cấu hình qua nút bấm trên board: Dùng nút +/- để tăng/giảm. Nhấn đồng thời + và - để khôi phục mặc định sensor hiện tại. Nhấn giữ 3 giây để khôi phục mặc định tất cả sensor. Nhấn MODE ngắn để chuyển sang sensor tiếp theo.
Cấu hình qua OPT-1 keyfob: Hướng keyfob về phía infrared receiver trên board. Nhấn nút tăng/giảm để chỉnh độ nhạy. Nút khôi phục mặc định sensor hiện tại. Nút chuyển sang sensor tiếp theo/trước.
Thoát config mode: Nhấn giữ nút MODE 2 giây, hoặc ngắt SVCE khỏi COM. Config mode tự thoát sau 20 phút không thao tác (chỉ khi vào bằng MODE button).
Dusk Sensor tích hợp phân biệt ngày và đêm
Đây là tính năng phân biệt lớn nhất giữa OPAL PLUS và OPAL thông thường. Dusk sensor đo cường độ sáng môi trường và xuất tín hiệu qua ngõ ra D/N (OC type, 50mA/12VDC).
Ngưỡng phát hiện có 16 mức lập trình, từ 2 lx (rất tối) đến 200 lx (ánh sáng phòng). Mặc định là 16 lx (chập tối ngoài trời). Có trễ thời gian 3 phút (T trong biểu đồ) và hysteresis ánh sáng để tránh dao động nhanh quanh ngưỡng. Ví dụ: ngưỡng bật mặc định 16 lx, ngưỡng tắt 20 lx, tức là sensor bật khi ánh sáng giảm xuống 16 lx và tắt khi ánh sáng tăng lên 20 lx.
Ứng dụng thực tế: nối ngõ D/N vào relay điều khiển đèn sân vườn, hoặc vào input của hệ BMS. Đèn tự bật khi OPAL PLUS cảm nhận trời tối, tắt khi trời sáng, hoàn toàn tự động không cần timer hay lịch trình.
Cũng có thể dùng dusk sensor như một zone phụ trong hệ INTEGRA: khi output D/N chuyển trạng thái, zone này thay đổi và panel có thể lập trình arming/disarming tự động theo ánh sáng ngày.

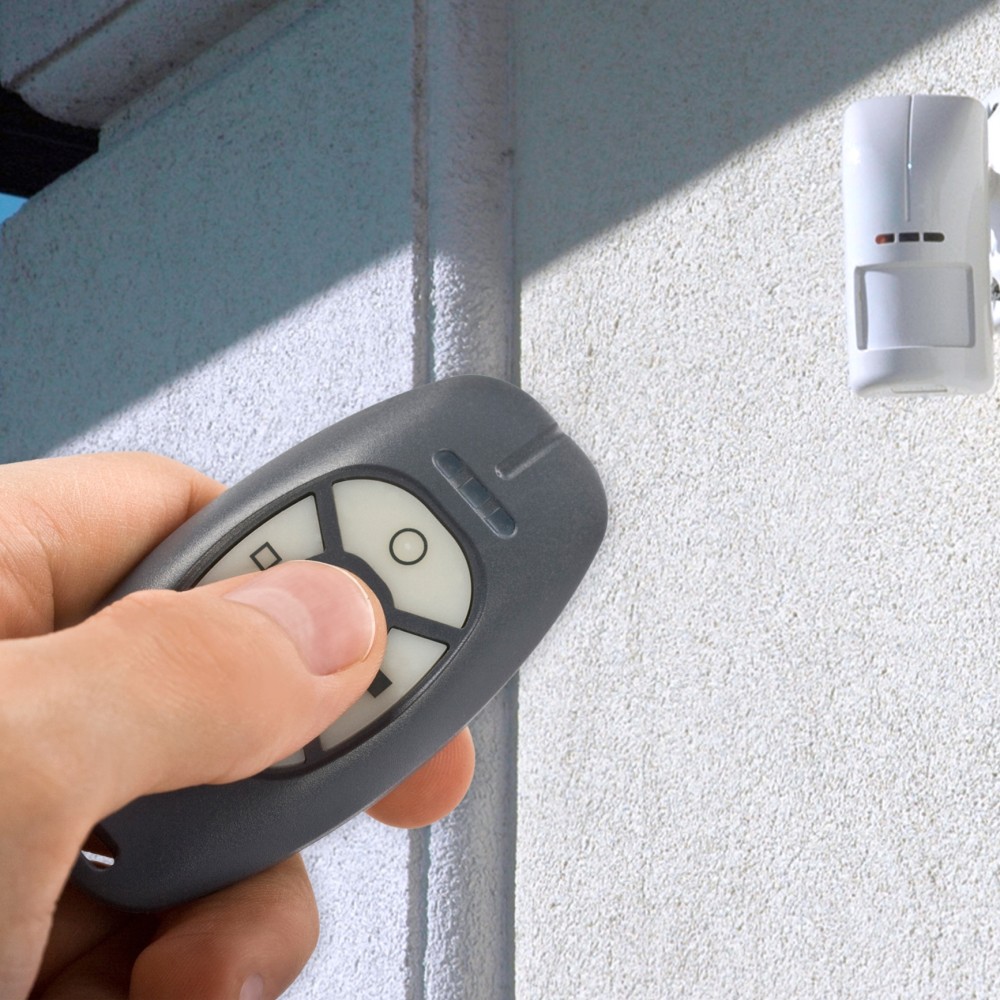

Cấu hình từ xa với OPT-1 keyfob
OPAL PLUS tích hợp infrared receiver cho phép nhận tín hiệu từ keyfob OPT-1. Khi đang ở configuration mode, người kỹ thuật đứng trước detector, dùng keyfob bấm: tăng/giảm độ nhạy, chuyển qua sensor tiếp theo, khôi phục cài đặt mặc định.
Lợi ích so với cấu hình qua nút bấm trên board: không cần leo thang để chạm tay vào detector trong quá trình fine-tune. Đặc biệt hữu ích khi OPAL PLUS lắp ở vị trí cao hoặc khó tiếp cận (trên cột, góc cao tường).
Mỗi sensor (PIR, MW, dusk) đều có 16 mức độ nhạy/ngưỡng riêng biệt. Tổng cộng có thể tinh chỉnh 48 điểm cài đặt hoàn toàn không cần mở hộp.
Điểm giống và khác với OPAL

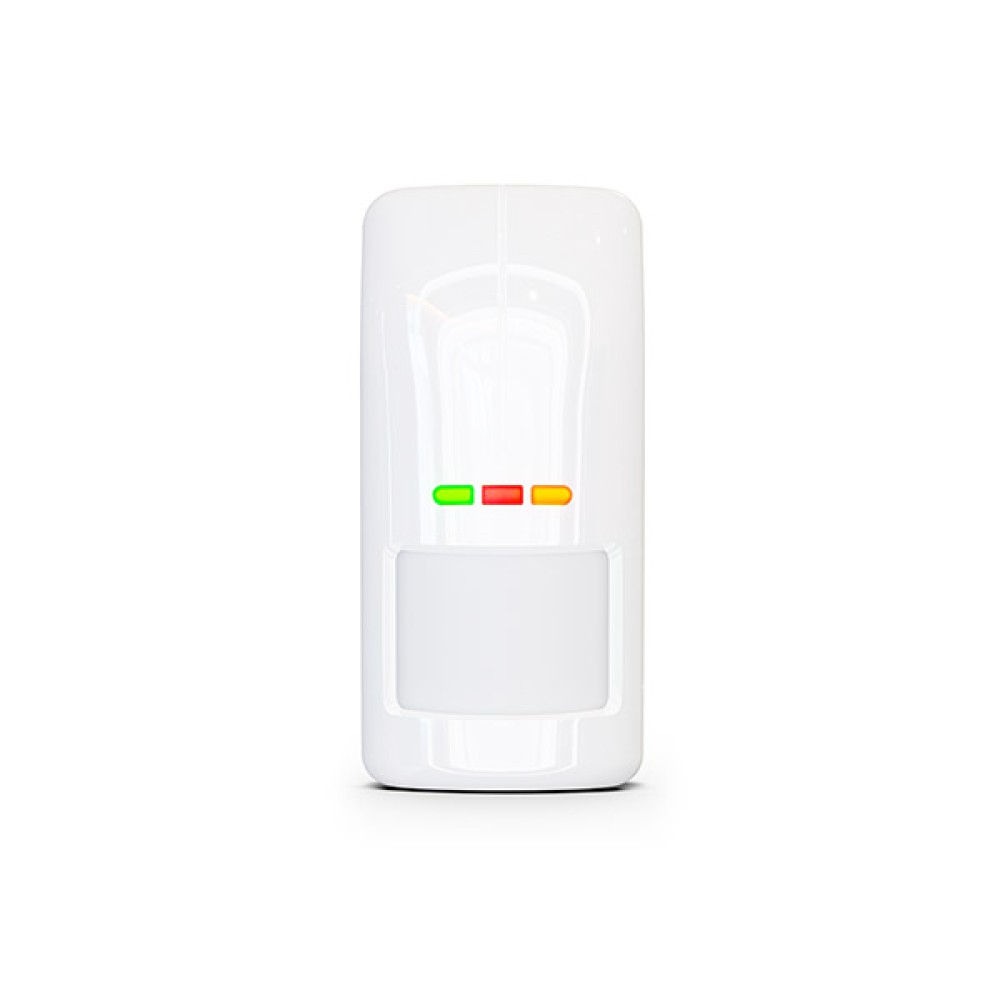

Hai model có cùng: vỏ máy 65x138x58mm, IP54, cùng cơ chế PIR+MW AND logic 4 giây, anti-mask feature, 3 LED riêng lẻ (đỏ/vàng/xanh), chiều cao lắp 2,4m, dải nhiệt -40 đến +55°C, các phương án lắp tường/angle/ball bracket, cùng chuẩn bảo mật Grade 2.
OPAL PLUS bổ sung thêm: dusk sensor với ngõ ra D/N, infrared receiver cho OPT-1 keyfob, dòng standby 15mA (so với 12mA của OPAL), dòng tối đa 22mA (so với 20mA).
Với dự án chỉ cần phát hiện chuyển động thuần túy: OPAL đủ. Với dự án cần tích hợp điều khiển chiếu sáng theo ánh sáng ngày, hoặc arming tự động panel theo ngày/đêm: OPAL PLUS là lựa chọn.
Tích hợp với hệ INTEGRA và panel có dây
Toàn bộ ngõ ra của OPAL PLUS là dry contact tiêu chuẩn:
- NC alarm: vào zone input của panel
- AM (anti-mask): vào zone riêng, lập trình loại tamper hoặc zone đặc biệt
- TMP (tamper): vào zone tamper của panel
- D/N (dusk sensor): có thể vào zone input hoặc relay điều khiển bên ngoài
Với hệ INTEGRA 128 Plus hoặc INTEGRA 256 Plus: nối terminal LED và SVCE với output OC của panel để tự động bật/tắt LED và enable/disable configuration mode từ xa qua phần mềm GUARDX hoặc INTEGRUM. Không cần vào tận nơi để thao tác khi cần maintenance.
Dự án tích hợp KNX: dùng module INT-KNX-2 để map zone alarm và zone dusk của OPAL PLUS thành datapoint KNX, điều khiển từ ETS.
Ngoài hệ Satel, cảm biến có dây này dùng ngõ ra relay NC tiêu chuẩn và supervised zone 2EOL, tương thích với phần lớn panel an ninh chuyên nghiệp hỗ trợ wired zone: Bosch, Honeywell, DSC, Paradox, Ajax Hub Hybrid -- điều kiện là panel hỗ trợ 2EOL zone input.
Để kết nối với KNX: relay NC nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc equivalent) để alarm status trở thành KNX datapoint. Hoặc tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status, partition arm/disarm đều map thành KNX group address, lập trình logic từ ETS.
Với BACnet/Modbus: dùng gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA, zone status xuất hiện như BACnet object hoặc Modbus register -- tích hợp trực tiếp với BMS/BAS mà không cần thay cảm biến.

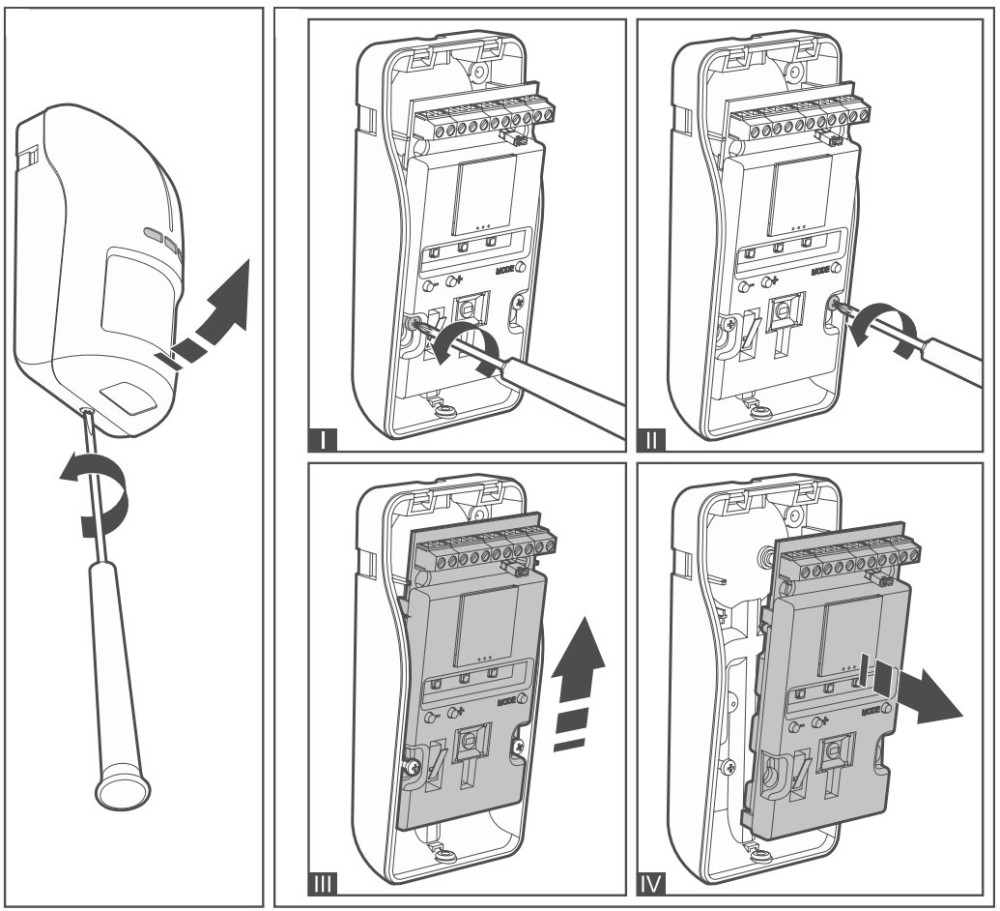

Lắp đặt: ba phương án và lưu ý outdoor

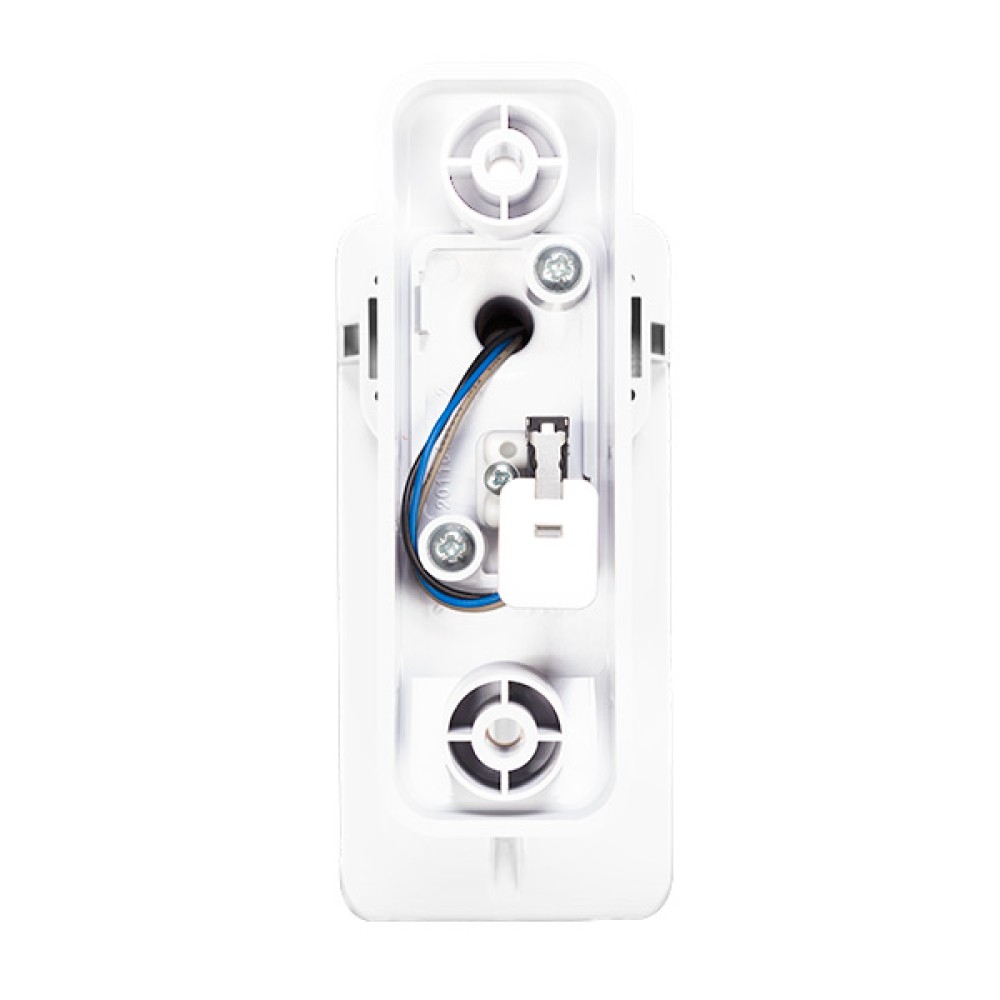

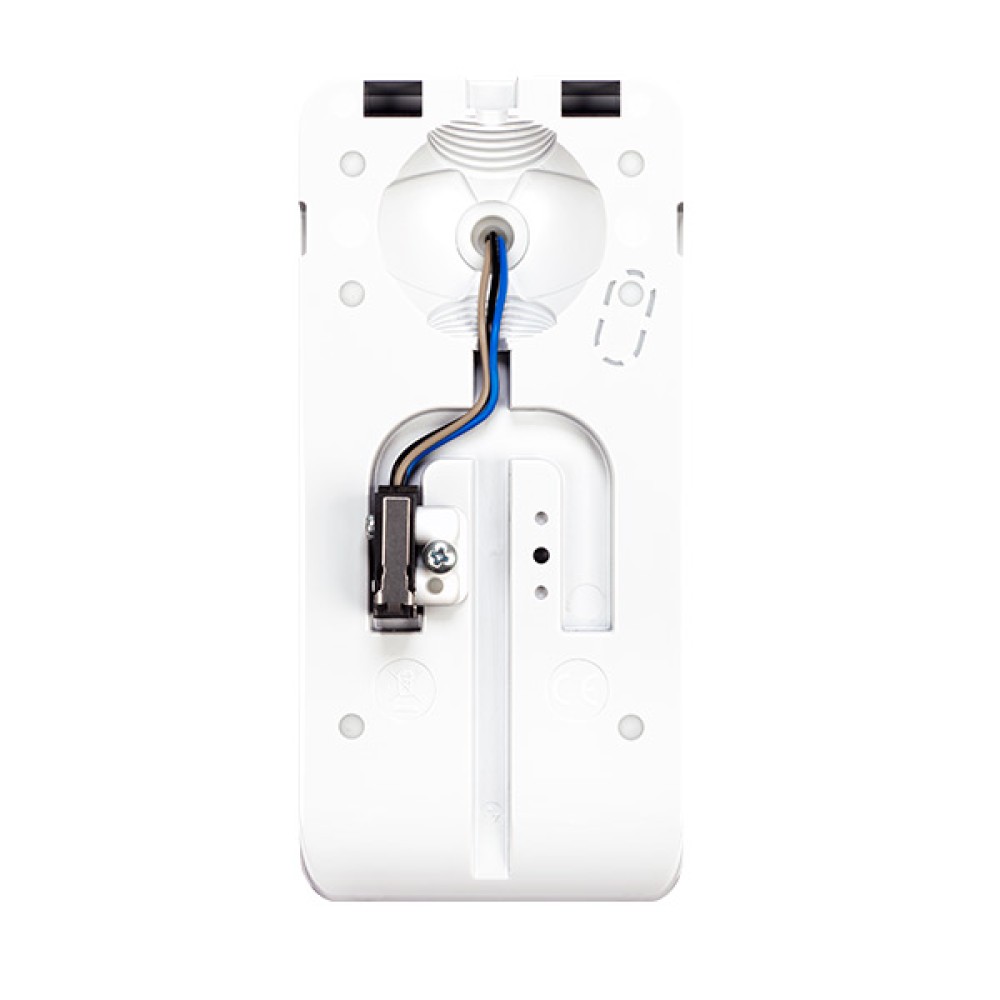

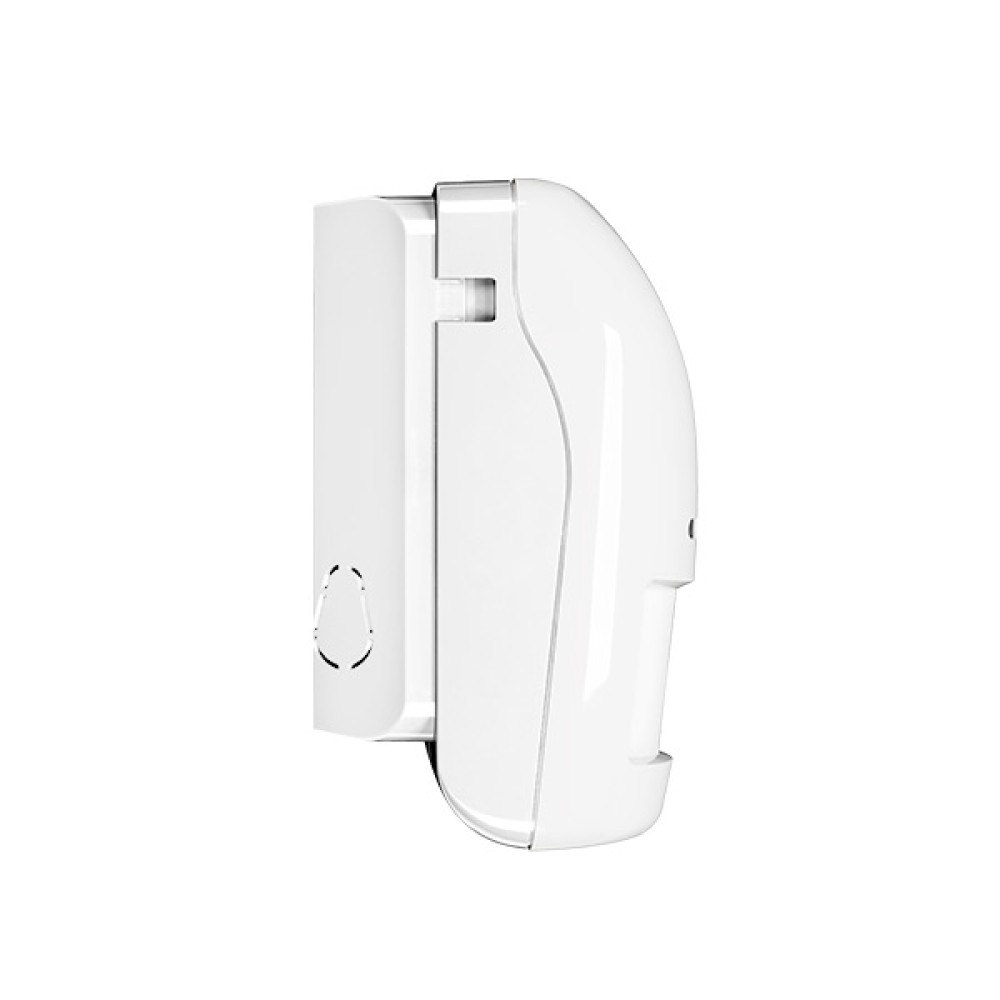

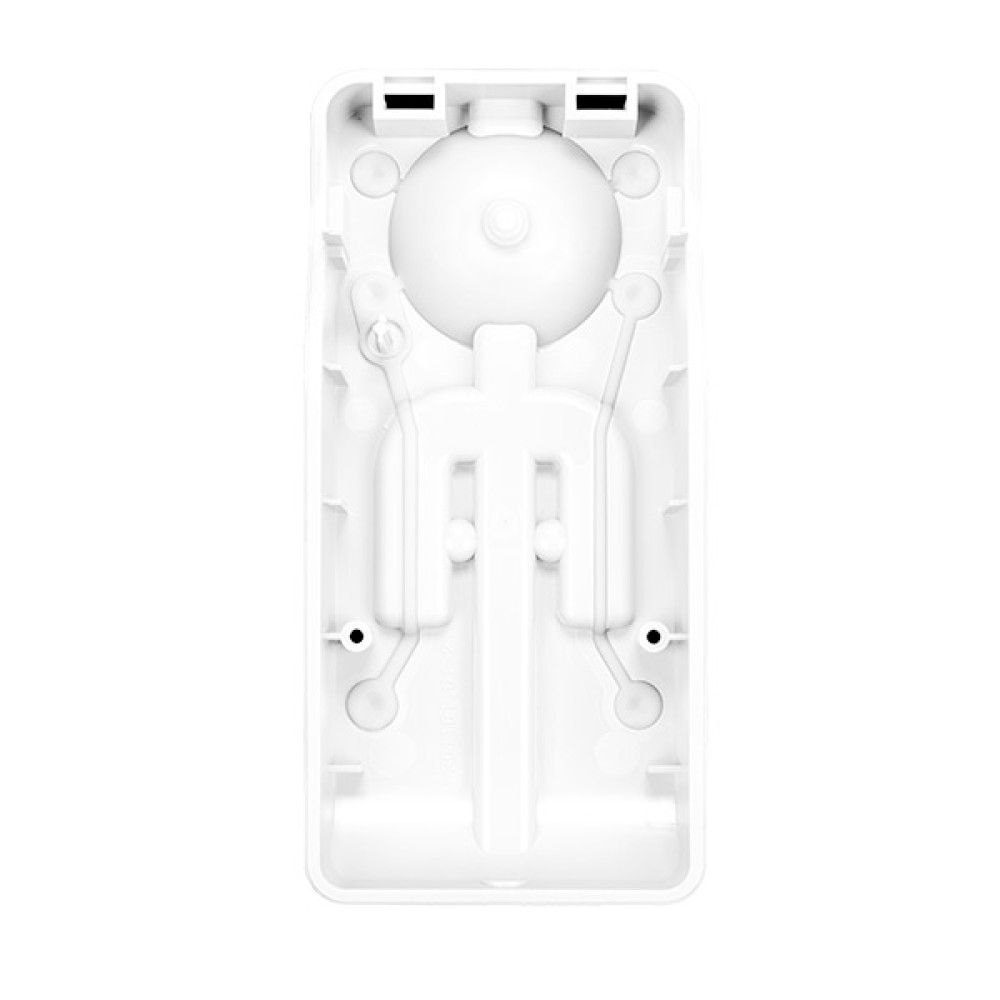

Giống OPAL, OPAL PLUS hỗ trợ gắn tường trực tiếp, angle bracket và ball bracket. Khi dùng angle/ball bracket cần lắp thêm tamper switch phụ (có trong hộp). Đặt dây cáp vào ống co nhiệt trước khi luồn vào hộp để duy trì IP54.
Khoảng cách an toàn: ít nhất 3m từ cây cối, bụi, dây phơi đồ hoặc bất kỳ vật có thể di chuyển trong gió. Không hướng vào bề mặt phản chiếu nhiệt (tôn, kính) hoặc bề mặt phản xạ sóng.
Chiều cao tiêu chuẩn 2,4m, không nghiêng xuống nếu cần miễn nhiễm thú cưng 20kg. Thực hiện walk test sau khi lắp: khởi động (40 giây tất cả LED nhấp nháy xen kẽ), sau đó di chuyển trong vùng phủ kiểm tra LED đỏ sáng khi alarm.
Khi nào chọn OPAL PLUS thay vì OPAL?
OPAL PLUS so với OPAL chỉ khác ở dusk sensor (cảm biến ánh sáng) và ngõ ra D/N OC type. Ngoài ra, giống OPAL, phải cân nhắc volumetric (OPAL PLUS) vs curtain (AGATE/AOCD) cho outdoor zone.
| Tình huống | Chọn OPAL PLUS | Chọn thiết bị khác |
|---|---|---|
| Cần ngõ D/N output kích đèn sân hoặc đổi chế độ theo ánh sáng | OPAL PLUS | |
| Chỉ cần alarm + anti-mask outdoor, không cần dusk | OPAL tiết kiệm hơn | |
| Bảo vệ cổng hẹp, cần curtain pattern | OPAL PLUS volumetric sẽ trigger cả chuyển động song song | AGATE curtain wireless |
| Không đi được cáp | Không phù hợp | Không có wireless outdoor volumetric trong dòng Satel |
| Outdoor extreme (-40°C), kho lạnh | Không đạt | AOCD-250 curtain, nhưng không có D/N |
| Indoor | Quá mức cần thiết | SLIM-DUAL-LUNA có relay LUNA linh hoạt hơn D/N |
D/N output của OPAL PLUS là OC type, kết nối vào zone input của INTEGRA/VERSA để trigger output module (bật đèn sân khi trời tối, đổi sensitivity camera outdoor).
OPAL PLUS phù hợp với dự án và vị trí nào?
OPAL PLUS phù hợp cho công trình cần tích hợp an ninh ngoài trời với điều khiển ánh sáng hoặc thay đổi chế độ hoạt động theo mức sáng tự nhiên.
Loại dự án phù hợp:
- Biệt thự có hệ thống chiếu sáng sân vườn tự động: OPAL PLUS kích đèn sân vườn lúc trời tối, đồng thời giám sát chuyển động an ninh.
- Bãi đậu xe ngoài trời: tự động bật đèn bãi đậu khi trời tối mà không cần hẹn giờ cứng.
- Tòa nhà cần đổi chế độ camera hoặc độ nhạy theo ngày/đêm: D/N output làm tín hiệu trigger cho các hệ thống khác qua INTEGRA.
- Resort và khách sạn có sân vườn rộng: quản lý ánh sáng khu vực ngoài trời theo ánh sáng tự nhiên thực tế, không theo lịch cố định.
Vị trí lắp đặt điển hình: tường rào có đèn sân vườn kết hợp, cổng ra vào ngoài trời có đèn rọi, bãi đậu xe có hệ thống chiếu sáng, và bất kỳ vị trí outdoor nào cần D/N switching theo ánh sáng thực tế.
Satel OPAL PLUS khác gì cảm biến chống trộm thông thường?
OPAL PLUS là phiên bản nâng cấp của OPAL với tính năng phát hiện bổ sung, giữ nguyên kiến trúc supervised zone 2EOL của dòng Satel có dây.
| Tiêu chí | Satel OPAL PLUS | Cảm biến dân dụng PIR có dây |
|---|---|---|
| Chứng nhận | Grade 2 EN50131 | Không có chứng nhận an ninh |
| Kết nối | Supervised zone với 2EOL resistor | Dry contact NC/NO đơn giản |
| Giám sát dây | Phát hiện đứt dây, short mạch (sabotage detection) | Không phát hiện khi bị vô hiệu hóa |
| Chống phá | Tamper switch mở vỏ | Không có |
| Tín hiệu | Ba trạng thái: bình thường/alarm/sabotage | Hai trạng thái: đóng/hở |
| Nguồn | 12V DC từ board | 12V hoặc pin |
| Hệ thống | INTEGRA 64, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10 | Panel dân dụng cơ bản |
OPAL PLUS phù hợp cho zone yêu cầu độ chính xác phát hiện cao hơn OPAL tiêu chuẩn. Khi dự án có cả zone rủi ro thấp và cao, OPAL có thể dùng cho zone phụ và OPAL PLUS cho zone chính, tối ưu chi phí toàn hệ thống.
Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.
Kết luận
Satel OPAL PLUS là lựa chọn tối ưu khi cần cảm biến outdoor đa chức năng: phát hiện chuyển động PIR+MW kết hợp dusk sensor trong một thiết bị. Ngoài bảo vệ chu vi chống xâm nhập, ngõ ra D/N mở ra khả năng tích hợp với chiếu sáng sân vườn, automation BMS, và scheduling an ninh theo ánh sáng tự nhiên. So với việc dùng riêng lẻ OPAL + cảm biến ánh sáng ngoài, OPAL PLUS gọn hơn và đơn giản hóa đáng kể sơ đồ đấu dây.
