Bộ chuông cửa thông minh KNX AS 26.11 Hugo Müller
Chuông cửa trong một căn hộ dùng KNX không nên là một hộp nhựa gắn nổi trên tường phá vỡ thiết kế nội thất. Nó nên giấu được, phát đúng giai điệu bạn chọn, và kích hoạt từ bất kỳ nút bấm hay sự kiện nào trên hệ thống. AS 26.11 knx của Hugo Müller được thiết kế cho đúng yêu cầu đó: một module chime nhỏ gọn, 12 giai điệu, đã kèm sẵn loa, lắp giấu sau nắp che rèm hoặc sau công tắc trong hộp âm. Bài này phân tích nó ở góc độ kỹ sư tích hợp: làm được gì, lắp ra sao, khi nào nên đưa vào spec.
AS 26.11 knx là gì và vai trò trên bus KNX

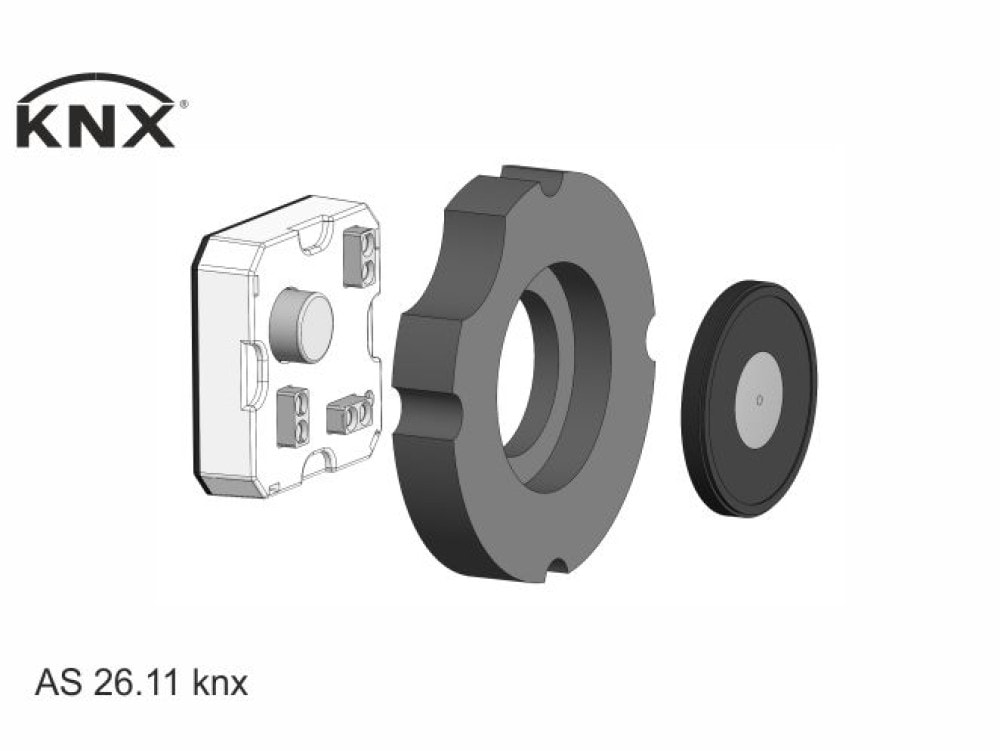

AS 26.11 knx là bộ giao tiếp âm thanh dạng chime trên bus KNX-TP, phát 12 giai điệu định sẵn khi nhận kích hoạt, và đã tích hợp sẵn loa LA 06.10 trong bộ. Đây là điểm tiện lợi chính: cắm bus là chạy, không phải mua loa rời.
Thiết bị hoạt động như một điểm ra âm thanh có giai điệu. Một nút bấm thông minh gắn ngoài cửa, hoặc một sự kiện trên bus, gửi telegram tới group address của module. Module chọn giai điệu tương ứng trong 12 âm định sẵn rồi phát ra loa đi kèm. Với một binary input tích hợp, thiết bị cấu hình được 10 input object và 16 scene, kèm chế độ ngày đêm và mute. Nghĩa là bạn có thể đặt chuông kêu to ban ngày, nhỏ hoặc tắt ban đêm, tất cả trong ETS.

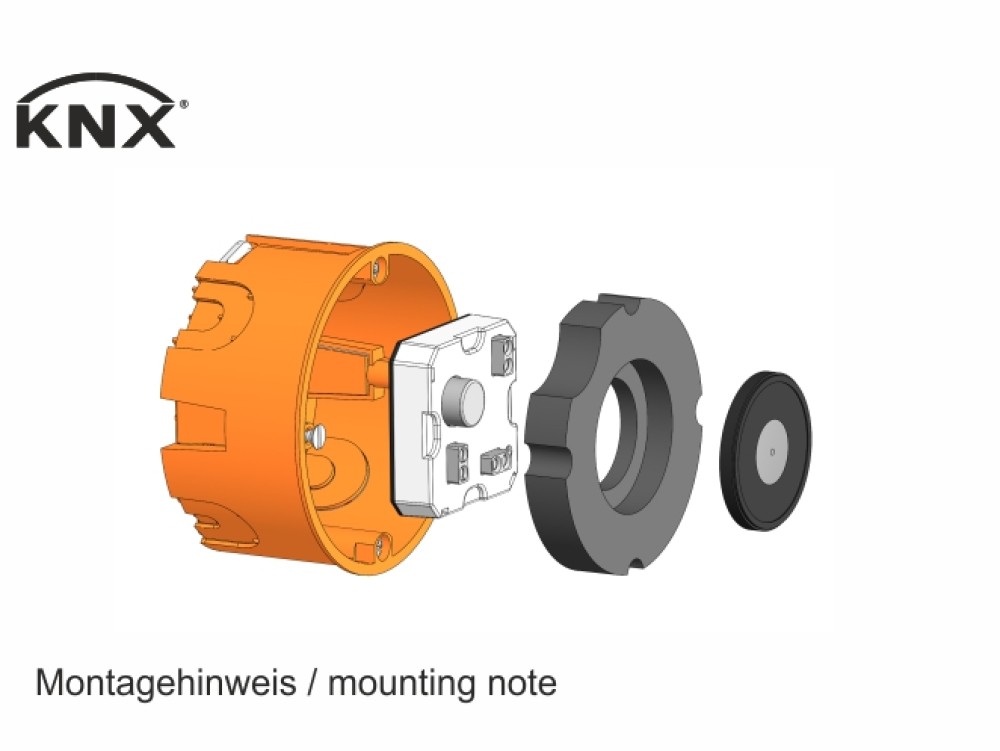

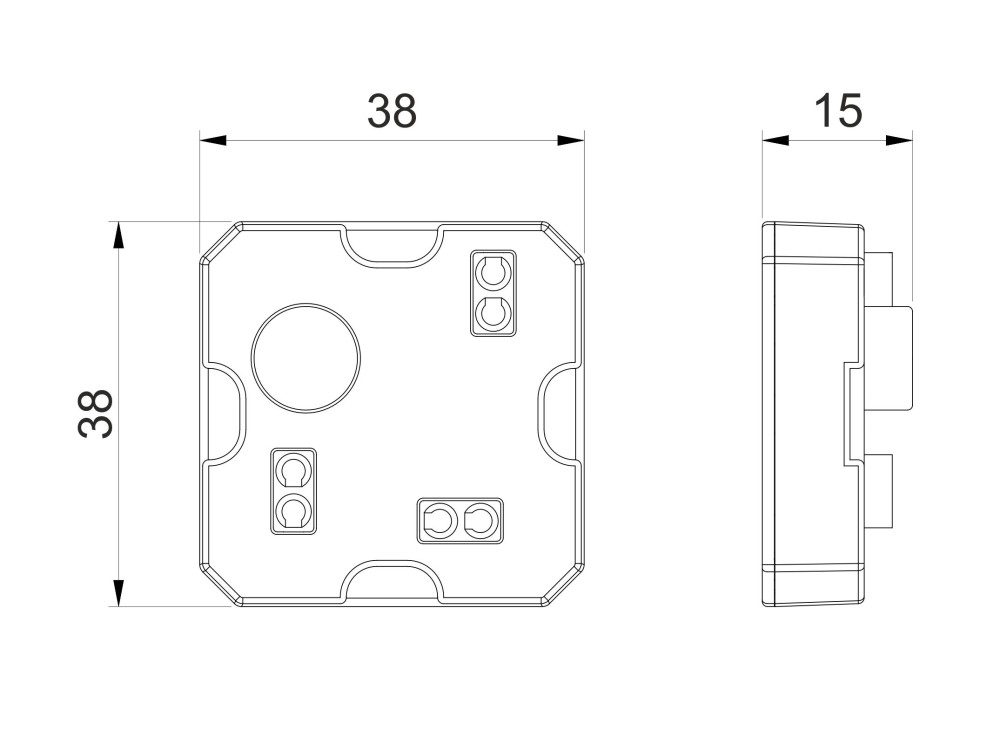

Điểm hình thức đáng chú ý: module chỉ 38x38x15mm, loa Ø60mm, đủ nhỏ để giấu sau nắp che rèm hoặc phía sau một công tắc trong hộp âm dài. Người dùng không nhìn thấy thiết bị, chỉ nghe tiếng chuông. Đây là khác biệt với AS 10.00 knx vốn là một mặt vuông 55mm lộ trên tường và chỉ phát tiếng bíp.
Vì sao chọn bản AS 26.11 knx đã kèm loa
AS 26.11 knx là phiên bản đã đóng gói sẵn loa LA 06.10 trong bộ. Với phần lớn dự án chuông cửa, đây là lựa chọn đúng vì gọn đơn hàng, cắm bus là chạy và không lo giao thiếu phụ kiện.

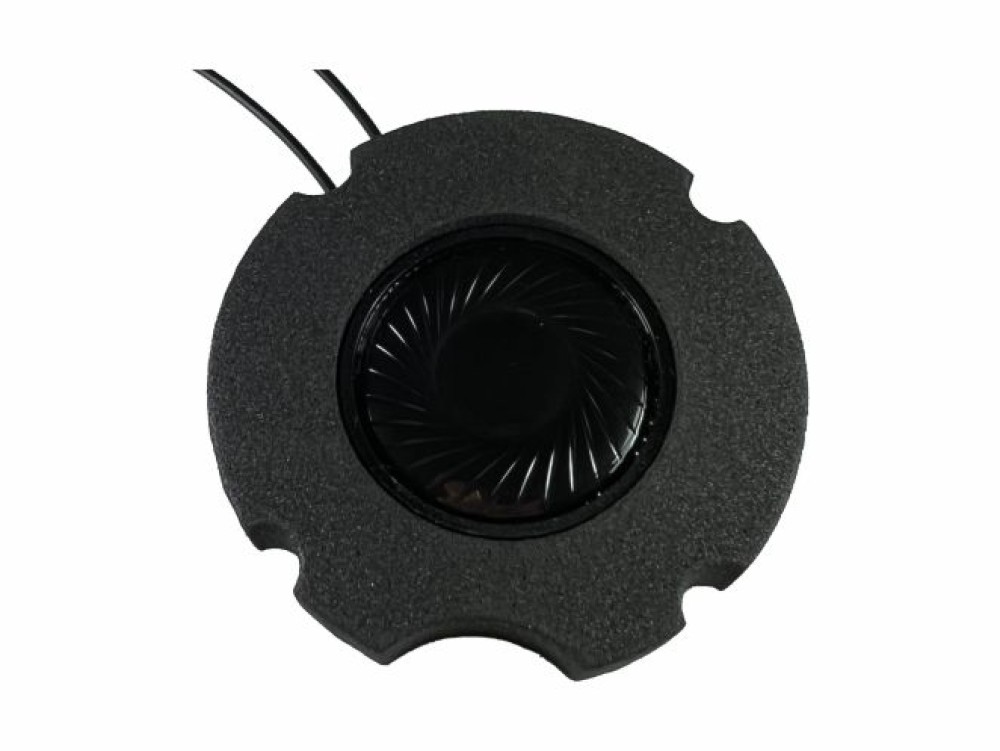

Loa LA 06.10 đi kèm là loa mini 8 Ohm, đủ âm lượng cho không gian căn hộ và nhà phố. Ngõ ra loa của module là 8 Ohm, công suất tối đa 0,45 W. Nếu một dự án cụ thể cần âm lượng lớn hơn để phủ sảnh rộng thì mới cần cân nhắc loa lớn hơn LA 16.10, nhưng đó là trường hợp riêng, không phải mặc định.
Lưu ý nhỏ khi làm spec: chọn thẳng AS 26.11 knx cho các vị trí chuông cửa tiêu chuẩn để mỗi bộ là một đơn vị hoàn chỉnh, kỹ thuật tại công trình chỉ cần đấu bus và nạp ETS, không phải ghép loa thủ công.
Logic điều khiển và group object của AS 26.11 knx
Application program trong ETS là [AS 26.x1 knx] chime interface. Nó cho tổ chức chuông cửa linh hoạt hơn nhiều so với một chuông thường, dựa trên ba khối: object toàn cục, các activation object, và scene.
Khối toàn cục gồm bốn object: gửi trạng thái hoạt động lên bus, nhận yêu cầu trạng thái, tắt tiếng (mute), và khóa toàn bộ thiết bị (global blocking). Object mute câm chuông trong khoảng thời gian đặt sẵn; hết thời gian mà điều kiện vẫn còn thì chuông kêu lại.
Trọng tâm là tối đa 10 activation object (đặt tên A đến J). Mỗi activation object có riêng bốn group object: kích hoạt, khóa riêng, chỉnh âm lượng theo phần trăm, và chuyển chế độ ngày/đêm. Các activation object chạy theo thứ tự ưu tiên A cao nhất tới J thấp nhất: một chuông ưu tiên cao (ví dụ báo động) sẽ đè lên chuông ưu tiên thấp đang kêu. Mỗi activation object chọn được một trong 12 giai điệu, mức âm lượng riêng, và kiểu phát: phát vĩnh viễn (chỉ dừng khi hủy kích hoạt hoặc bị object ưu tiên cao hơn chiếm) hoặc phát theo số chu kỳ định trước.
| Khối object | Vai trò |
|---|---|
| Send in operation | Xuất trạng thái thiết bị đang hoạt động lên bus |
| Request status | Nhận lệnh yêu cầu gửi lại trạng thái |
| Mute function | Câm chuông trong thời gian đặt trước |
| Global blocking | Khóa toàn bộ thiết bị |
| Activation object A...J | 10 nguồn kích hoạt, mỗi cái có kích hoạt + blocking + volume + day/night riêng, ưu tiên A>J |
| Scene chime | Kích hoạt chuông theo số scene KNX (tối đa 16 scene) |
| Binary input E1 | 1 ngõ vào tại chỗ, cấu hình Scene control hoặc Multiple actuation |

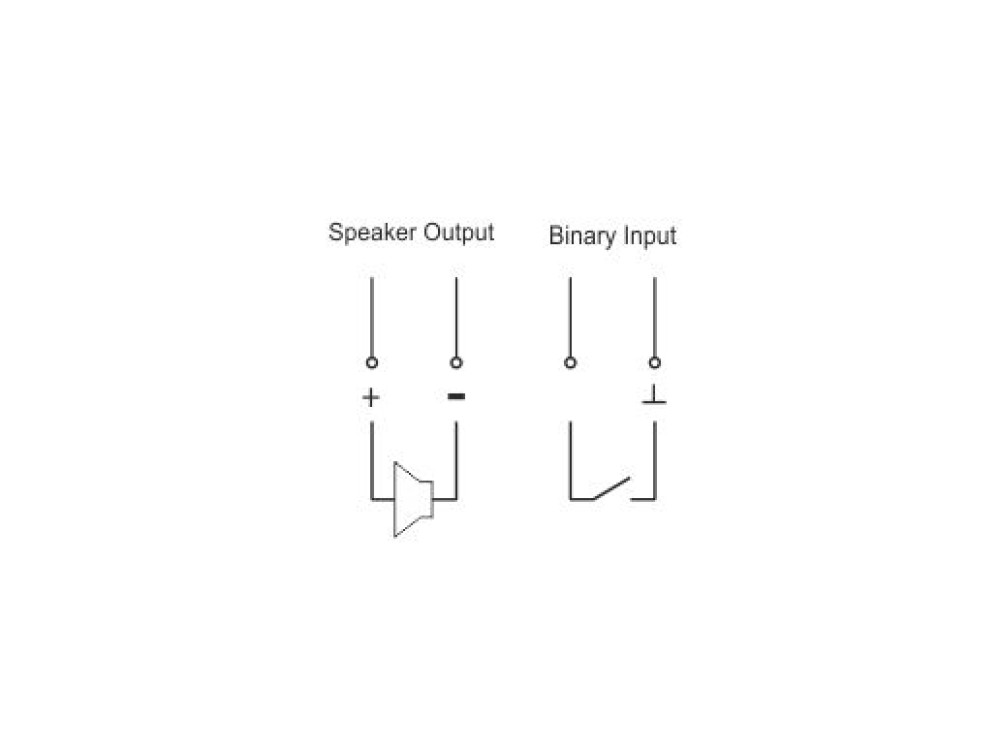

Chế độ ngày/đêm hoạt động bằng cách tăng hoặc giảm âm lượng chung theo số nấc, áp cho mọi kiểu kích hoạt, nên chỉ cần một lệnh là cả nhà chuyển sang ban đêm. Âm lượng chỉnh qua object nhận giá trị phần trăm và được làm tròn về 11 nấc (Min, 1 tới 9, Max). Ngõ vào nhị phân E1 tích hợp cho phép đấu trực tiếp một nút bấm tại chỗ, cấu hình theo kiểu điều khiển scene hoặc đếm số lần nhấn (tối đa 4 lần nhấn cộng nhấn giữ).
Ứng dụng thực tế
AS 26.11 knx hợp nhất với vai trò chuông cửa và báo hiệu có giai điệu trong công trình dùng KNX.
Chuông cửa căn hộ và nhà phố là ứng dụng chính, cùng nhóm với các giải pháp chuông cửa thông minh khác. Nút chuông ngoài cửa đưa tín hiệu vào hệ KNX, module phát giai điệu bạn chọn từ 12 âm. Vì lắp giấu, mặt tường phòng khách giữ nguyên thẩm mỹ. Chế độ ngày đêm cho phép chuông nhỏ lại sau giờ ngủ mà không cần thao tác thủ công. Đây cũng là một trong nhiều kịch bản của hệ thống ứng dụng KNX.
Báo hiệu theo scene trong nhà thông minh cũng là ứng dụng phù hợp. Với 16 scene cấu hình được, mỗi sự kiện có thể gắn một giai điệu riêng: một âm cho chuông cửa chính, một âm cho cửa phụ, một âm cho báo hết giờ. Người trong nhà phân biệt được loại sự kiện chỉ qua giai điệu.
Trong khách sạn thông minh nhỏ hoặc văn phòng, module đóng vai trò báo hiệu cục bộ tại quầy hoặc phòng, kích từ chuông gọi hoặc sự kiện hệ thống. Nếu cần phát thông báo bằng giọng nói thay vì giai điệu, đó là lúc chuyển sang AS 36.13 knx với khả năng nạp file MP3.
Khi nào nên và không nên chọn AS 26.11 knx
Nên chọn AS 26.11 knx khi:
- Cần chuông cửa hoặc báo hiệu có giai điệu trên hệ KNX, giấu được sau nắp che.
- Muốn một bộ hoàn chỉnh cắm bus là chạy, không phải mua loa rời.
- Muốn phân biệt sự kiện bằng nhiều giai điệu khác nhau, dùng 16 scene.
- Cần chế độ ngày đêm để tự giảm âm lượng ban đêm.
Không nên chọn khi:
- Cần phát file MP3 hoặc thông báo giọng nói tùy chỉnh, khi đó dùng AS 36.13 knx.
- Chỉ cần tiếng bíp báo động đơn giản không giai điệu, khi đó AS 10.00 knx gọn hơn.
- Cần âm lượng rất lớn phủ sảnh rộng, khi đó cân nhắc phương án loa ngoài công suất cao hơn.
Kết luận
AS 26.11 knx giải quyết một nhu cầu rất đời thường trong nhà KNX: một tiếng chuông cửa nghe được, chọn được giai điệu, mà không phá thiết kế nội thất. Module nhỏ, lắp giấu, 12 giai điệu, 16 scene, chế độ ngày đêm, và quan trọng là đã kèm sẵn loa nên cắm bus là chạy. Đây là lựa chọn chuông cửa thông minh KNX gọn gàng cho căn hộ và nhà phố. Cần MP3 hay giọng nói thì nhìn sang AS 36.13, chỉ cần bíp báo động thì dùng AS 10.00. Liên hệ đội kỹ thuật KNXStore để tư vấn cấu hình theo dự án hoặc kiểm tra tồn kho.
