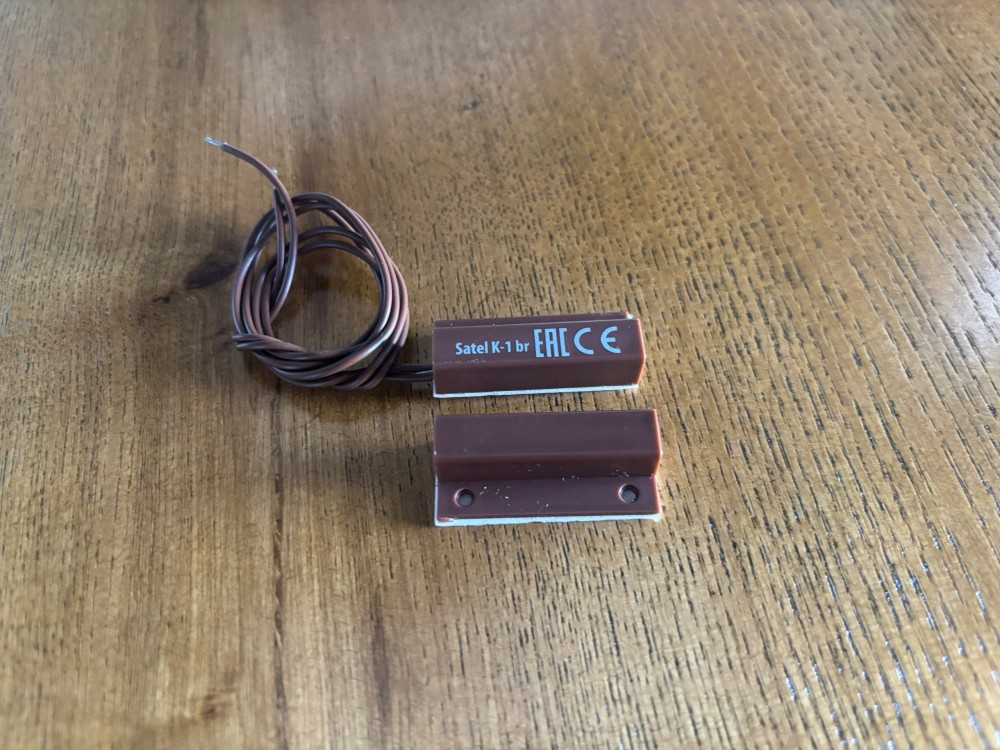

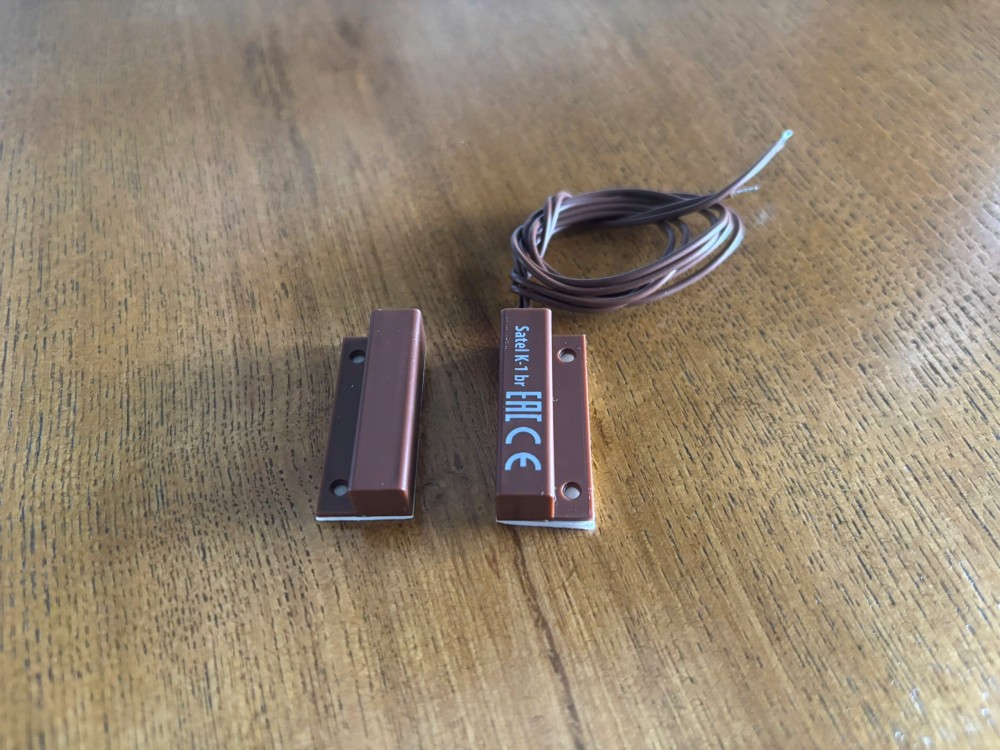

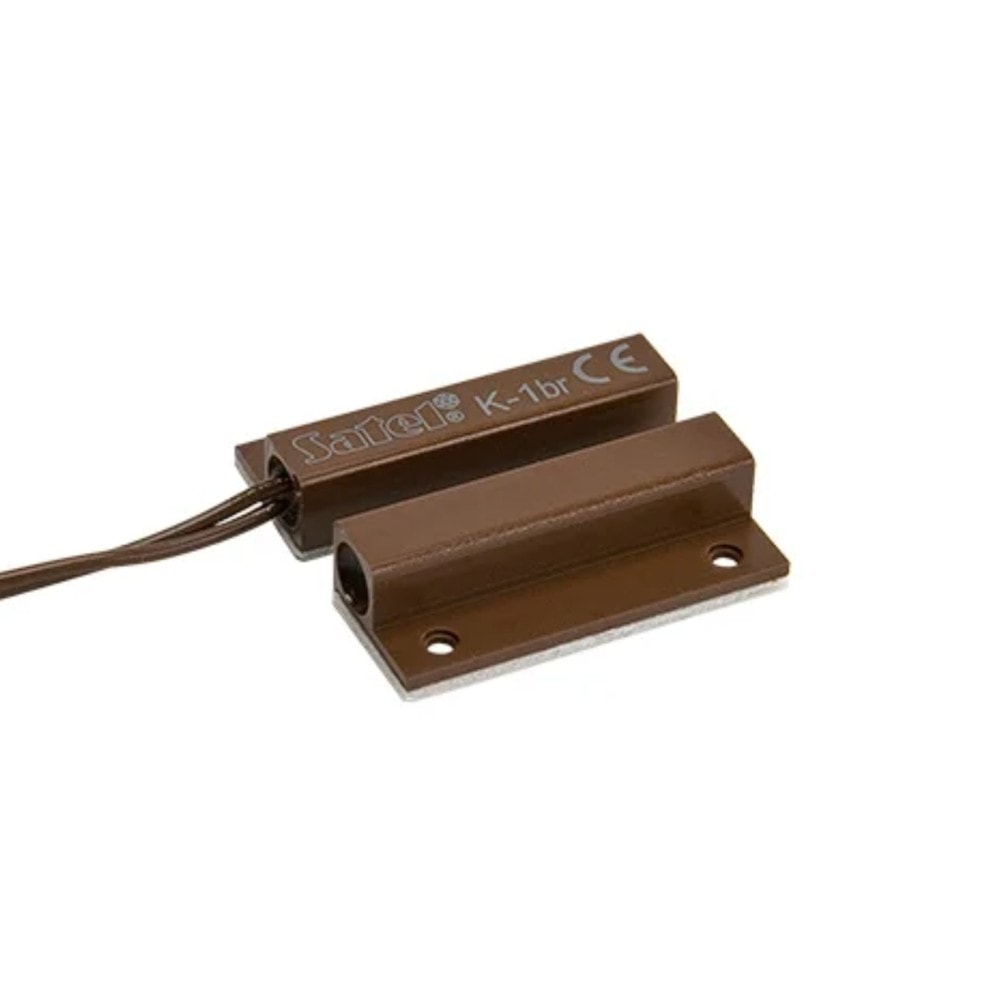

Satel K-1 BR - Công Tắc Từ 2EOL Lắp Nổi Màu Đồng
Zone EOL (End-of-Line) là tiêu chuẩn trong lắp đặt báo động chuyên nghiệp. Thay vì chỉ biết cửa đóng hay mở, zone 2EOL còn phát hiện được khi dây bị cắt hoặc cố tình chập mạch để vô hiệu hóa cảm biến. K-1 BR tích hợp 2 điện trở 1.1kΩ ngay bên trong thiết bị, tránh phải đấu resistor rời ngoài.
Màu đồng (bronze) là điểm nhận dạng của K-1 BR trong ký hiệu BR. Phù hợp lắp nổi trên khung cửa gỗ màu nâu hoặc cửa kim loại màu đồng thau, ít lộ hơn màu trắng thông thường.
Điều quan trọng cần lưu ý: K-1 BR yêu cầu trung tâm báo động hỗ trợ zone 2EOL để phát huy đầy đủ tính năng. Với trung tâm chỉ hỗ trợ zone NC thông thường, K-1 BR vẫn hoạt động nhưng tính năng 2EOL không được khai thác.
Cơ chế hoạt động zone 2EOL
Zone 2EOL dùng 2 điện trở để trung tâm đo trở kháng dây zone liên tục:
| Trạng thái | Trở kháng đo được | Kết luận |
|---|---|---|
| Cửa đóng bình thường | 2.2kΩ (2 x 1.1kΩ song song) | Zone bình thường |
| Cửa mở (alarm) | 1.1kΩ (1 điện trở) | Zone alarm |
| Dây bị cắt | Vô cực (hở mạch) | Tamper/sabotage |
| Dây bị chập mạch | ~0Ω | Tamper/sabotage |
Với zone NC thông thường (không EOL), cắt dây hoặc chập mạch đều trông giống như zone bình thường hoặc alarm. Kẻ xâm nhập biết điều này. Zone 2EOL loại bỏ lỗ hổng đó.
K-1 BR với trung tâm INTEGRA và VERSA
Trung tâm Satel INTEGRA và VERSA hỗ trợ zone 2EOL natively. Khi cấu hình zone type "2EOL" với giá trị điện trở 1.1kΩ trên ETS5 hoặc DLOADX, trung tâm tự động giám sát 4 trạng thái trên. K-1 BR đấu thẳng vào zone input, không cần thêm linh kiện ngoài.
Xem thêm sơ đồ wiring chi tiết trong datasheet K-1 BR để biết cách đấu 2 điện trở vào mạch zone. Điện trở được nối theo sơ đồ cụ thể, không đơn thuần là 2 điện trở nối tiếp hay song song tự do.
So sánh K-1 BR với các cảm biến từ Satel khác
| Model | EOL | Make | Màu | Phù hợp |
|---|---|---|---|---|
| B-1M | Không | 30mm | Trắng | Zone NC cơ bản |
| B-1T | Không | 20mm | Trắng | Zone NC, terminal vít |
| K-1 BR | 2 x 1.1kΩ | 18mm | Đồng | Zone 2EOL, bảo mật cao |
| S-4 | EOL terminal | 18mm | Trắng | Zone EOL + tamper contact |
S-4 là lựa chọn khi cần cả EOL và tamper contact. K-1 BR chỉ có EOL, không có tamper.
Tương thích hệ thống zone 2EOL không chỉ dành riêng cho Satel
Reed switch và điện trở EOL của K-1 BR là passive components. Bất kỳ panel nào hỗ trợ zone 2EOL với giá trị điện trở 1.1kΩ đều dùng được K-1 BR trực tiếp.
Hệ thống Satel:
K-1 BR được thiết kế tối ưu cho zone 2EOL của INTEGRA và VERSA, đây là cấu hình zone mặc định khuyến nghị bởi Satel. Cấu hình trong DLOADX: zone type "2EOL/NC", giá trị điện trở 1.1kΩ. Panel tự động phân biệt 4 trạng thái: bình thường (2.2kΩ), alarm (1.1kΩ), cắt dây (hở mạch), chập mạch (~0Ω). Tương thích INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 32-WRL, PERFECTA-IP 32-WRL.
Panel hỗ trợ zone 2EOL 1.1kΩ:
Ngoài Satel INTEGRA/VERSA, một số panel phổ biến hỗ trợ 2EOL: Paradox HD-Series (có thể cài EOL value), Bosch B/G-Series, Texecom Premier Elite. Kiểm tra manual panel cụ thể để xác nhận giá trị điện trở EOL được cấu hình. Nếu không khớp 1.1kΩ, cần đặt lại hoặc dùng K-1 BR với giá trị EOL khác (nếu có).
KNX: binary input với EOL monitoring:
K-1 BR kết nối vào binary input KNX như Kanonbus KTE8UP hoặc Satel KNX-BIN24. Lưu ý: 2 điện trở EOL 1.1kΩ trong K-1 BR chỉ có giá trị khi panel/module hỗ trợ đọc trở kháng line (EOL monitoring). Module KNX standard thường chỉ đọc trạng thái ON/OFF; trong trường hợp đó K-1 BR hoạt động như NC contact thông thường, không khai thác được tính năng 2EOL.
Trường hợp panel chỉ hỗ trợ NC thông thường:
K-1 BR vẫn hoạt động bình thường như NC contact, 2 điện trở EOL không gây hại. Panel chỉ thấy 1 zone NC, không khai thác được khả năng phát hiện cắt/chập dây. Để tận dụng 2EOL đầy đủ, cần panel có hỗ trợ cấu hình EOL resistance.
Lưu ý cho SI:
Khi mix panel Satel với zone từ các hãng khác trong cùng dự án, K-1 BR là lựa chọn linh hoạt: nếu sau này thay panel, không cần thay cảm biến miễn là panel mới hỗ trợ 2EOL 1.1kΩ.
Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường
Cảm biến từ Satel sản xuất tại Ba Lan, đáp ứng đầy đủ tiêu chuẩn châu Âu bắt buộc cho thiết bị an ninh. Đây là điểm khác biệt thực chất so với hàng không rõ xuất xứ hoặc hàng OEM không có kiểm định độc lập.
EN50130-5 Class II: kiểm định môi trường thực tế:
EN50130-5 là tiêu chuẩn châu Âu quy định điều kiện môi trường mà thiết bị báo động phải chịu được. Class II bao gồm dải nhiệt -10°C đến +55°C (S-4 mở rộng đến -30°C), thử nghiệm va đập cơ học, rung động, và độ ẩm 93±3%. Thiết bị đạt EN50130-5 phải qua thử nghiệm tại phòng lab độc lập theo quy trình chuẩn, không phải tự công bố. Với cảm biến không có chứng nhận này, hiệu suất trong điều kiện khắc nghiệt không được đảm bảo.
CE Declaration of Conformity:
Satel công bố CE Declaration đầy đủ tại www.satel.eu/ce. Đối với thiết bị an ninh, CE yêu cầu tuân thủ EMC Directive (tương thích điện từ) và Radio Equipment Directive (nếu có wireless). Thiết bị không có CE thực chất có thể gây nhiễu hoặc bị nhiễu bởi thiết bị điện khác trong công trình, dẫn đến false alarm hoặc bỏ lỡ alarm.
Tiếp điểm Ruthenium (Ru): không phải tiếp điểm thông thường:
Reed switch trong cảm biến Satel dùng tiếp điểm Ruthenium, điện trở 150mΩ, tuổi thọ tối thiểu 360,000 cycles. Ở điện áp thấp 5-12V DC phổ biến trong hệ báo động, tiếp điểm vàng mạ hoặc kim loại thông thường dễ bị oxy hóa theo thời gian, dẫn đến tăng điện trở tiếp xúc và lỗi zone intermittent khó debug. Ruthenium duy trì điện trở ổn định trong dải điện áp thấp. 360,000 cycles tương đương khoảng 20 năm với cửa mở/đóng 50 lần/ngày.
Sealed body: chống bụi và ẩm:
Toàn bộ phần cảm biến và nam châm được đúc kín (sealed body). Không có điểm vào của bụi, côn trùng, hoặc hơi ẩm. Đây là yêu cầu quan trọng cho cảm biến lắp tại cửa ra vào, nơi thường xuyên bị thay đổi áp suất khí và tiếp xúc gián tiếp với môi trường ngoài.
Kết luận
K-1 BR là lựa chọn hoàn hảo khi dự án yêu cầu zone 2EOL chống phá hoại mà không muốn đấu điện trở ngoài. Màu đồng phù hợp cửa gỗ tối màu. Kết hợp với trung tâm INTEGRA 128 PLUS để khai thác đầy đủ tính năng 2EOL giám sát đầy đủ.
