Trong hệ thống INTEGRA 128 Plus và toàn dòng INTEGRA triển khai tại văn phòng hoặc tòa nhà thương mại, quản lý mã PIN cho từng nhân viên là điểm yếu vận hành: người quên mã, người chia sẻ mã, người nghỉ việc mà quên thu hồi quyền. INT-KLFR giải quyết bằng đầu đọc thẻ từ 125 kHz tích hợp ngay trên mặt bàn phím. Mỗi nhân viên một thẻ proximity cá nhân, arm/disarm chỉ cần chạm thẻ, audit log ghi lại ai thao tác lúc nào. Thu hồi quyền truy cập chỉ cần xóa thẻ trong DLOADX, không cần đổi mã toàn hệ thống.
INT-KLFR là gì và kết nối với bảng nào?

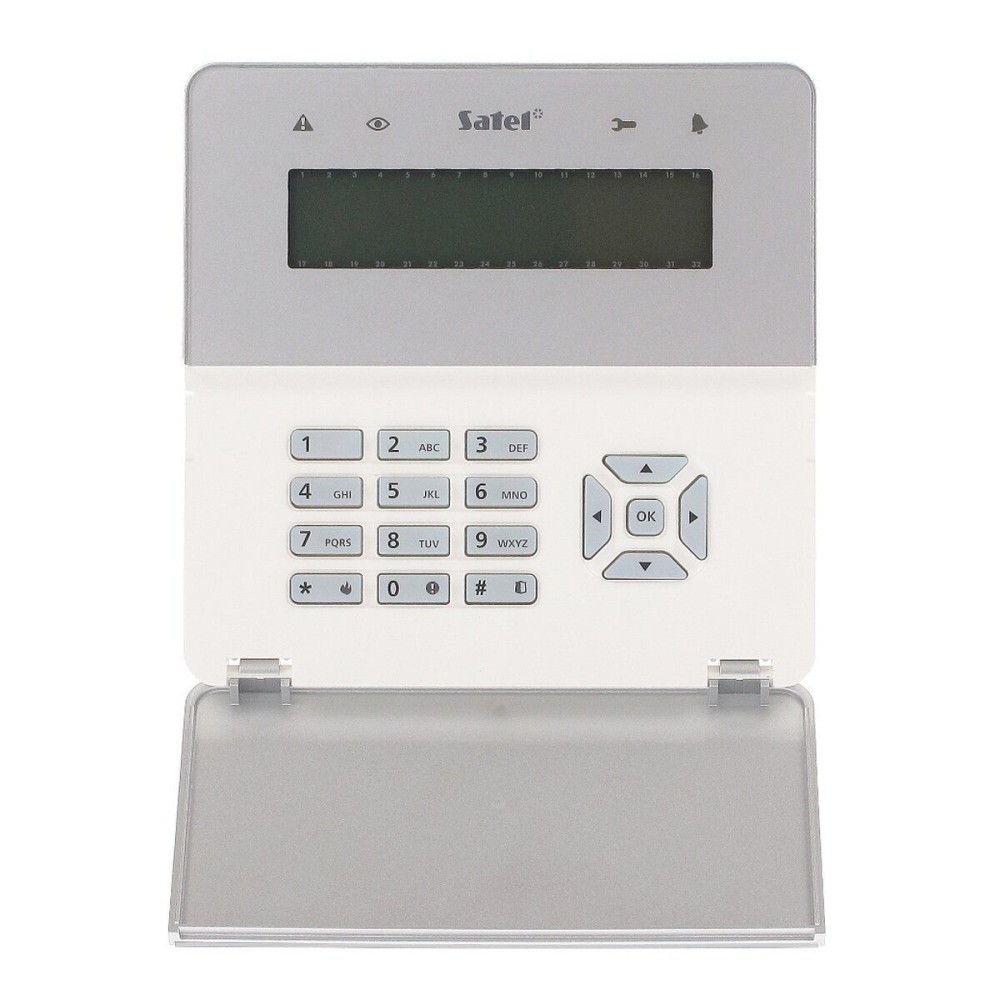

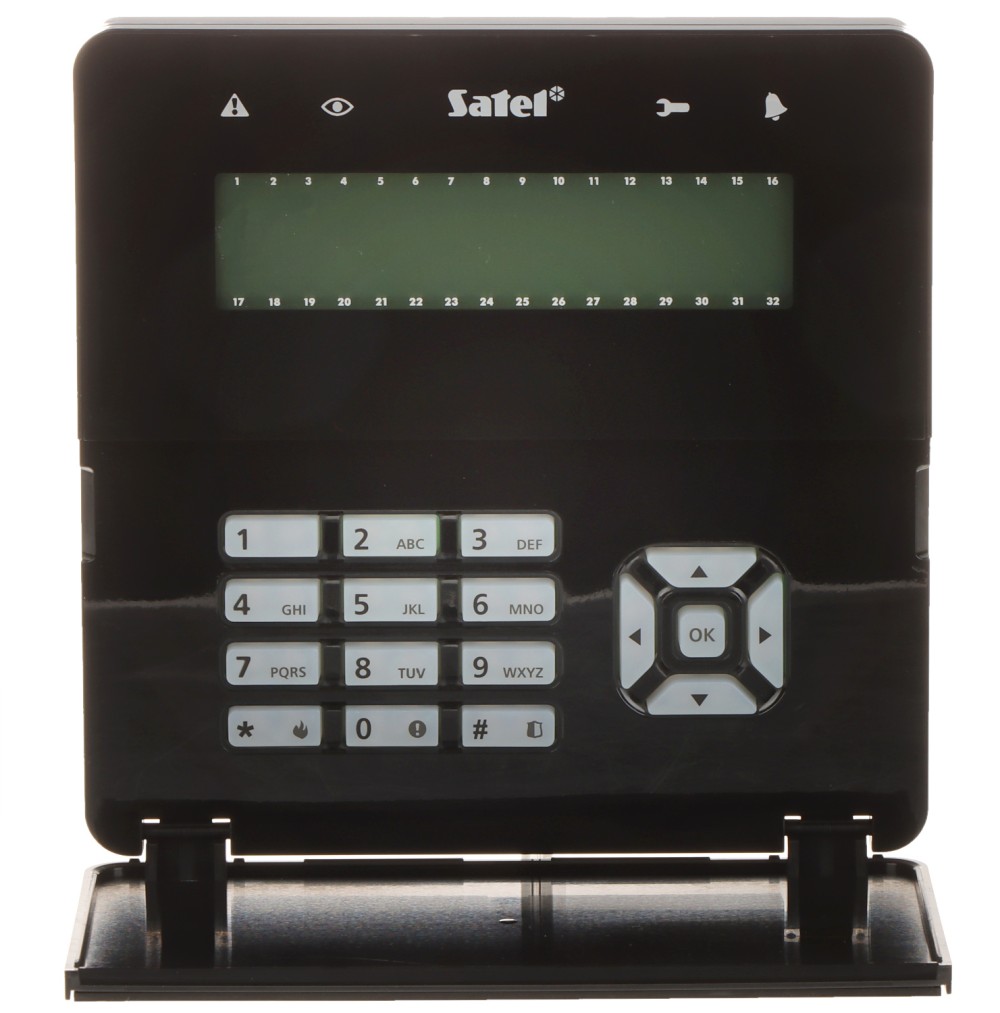

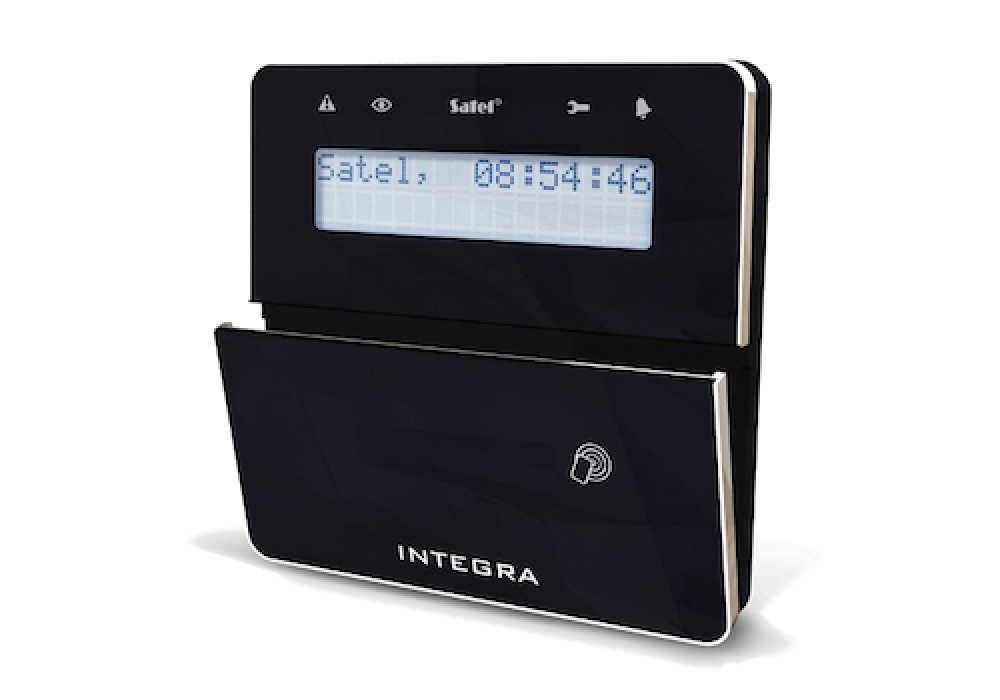

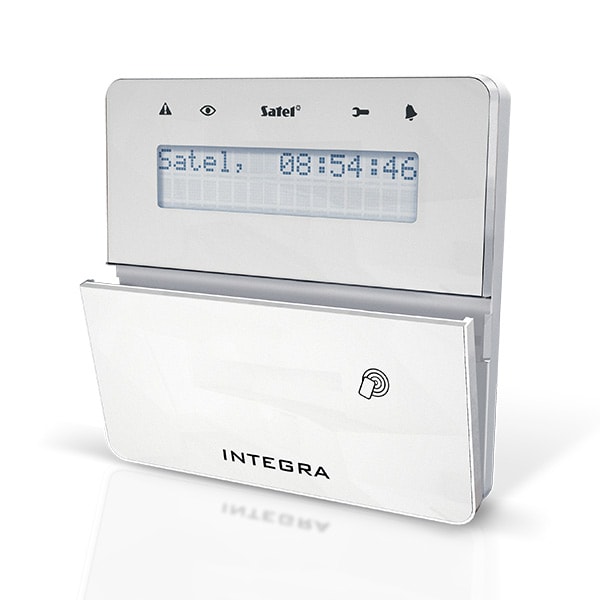

INT-KLFR là bàn phím LCD có dây của Satel, thiết kế riêng cho dòng bảng INTEGRA. Nó kết nối trực tiếp qua bus có dây 4 lõi (CLK/DTA) với INTEGRA 24, 32, 64, INTEGRA 128 Plus, 128-WRL và 256 mà không cần controller trung gian. Khác với INT-KWRL2 (bàn phím không dây cần ABAX 2 controller), INT-KLFR dùng cáp vật lý nên phù hợp khi mặt bằng cho phép kéo dây từ tủ bảng trung tâm.
Điểm khác biệt chính so với INT-KLCD là đầu đọc thẻ từ 125 kHz tích hợp và cổng RS-232 cho GUARDX. Màn hình LCD hiển thị trạng thái hệ thống, tên zone vi phạm và hướng dẫn thao tác. LED chỉ thị hoạt động song song với màn hình, còi báo âm thanh cho các sự kiện được cấu hình. Hai zone 3EOL cho phép kết nối thêm cảm biến trực tiếp vào bàn phím mà không cần expander riêng.
Ứng dụng theo loại công trình và khi nào nên chọn INT-KLFR
Chọn INT-KLFR khi công trình cần kiểm soát quyền truy cập bằng thẻ, có nhiều người dùng cần quản lý riêng, hoặc cần audit log ai arm/disarm lúc nào. Dùng INT-KLCD khi dự án nhà ở 1-2 người dùng, không cần thẻ proximity và cần tiết kiệm chi phí.
Dự án phù hợp nhất với INT-KLFR
Văn phòng từ 5 người trở lên là use case chính. Khi số nhân viên thay đổi thường xuyên, quản lý bằng thẻ proximity hiệu quả hơn hẳn so với mã PIN: cấp thẻ mới khi có người vào, xóa thẻ trong DLOADX khi có người ra, không cần đổi mã toàn bộ. Audit log ghi lại thời gian và danh tính từng lần thao tác, phục vụ báo cáo bảo mật nội bộ.
Tòa nhà thương mại, trung tâm thương mại và khu công nghiệp cần kiểm soát qua nhiều cửa cũng phù hợp. Mỗi cửa một INT-KLFR, mỗi nhân viên một thẻ, phân quyền zone/partition theo chức vụ trong DLOADX. Hệ thống INTEGRA hỗ trợ tối đa 240 người dùng (INTEGRA 128 Plus), đủ cho công trình quy mô vừa.
Khu vực cần độ an toàn cao như phòng server, kho bạc, phòng tài liệu mật cũng là ứng dụng hợp lý. Ba phím PANIC, FIRE và MEDICAL nhấn giữ 3 giây cho nhân viên trực hoặc bảo vệ xử lý tình huống khẩn cấp ngay tại bàn phím.
Khi nào không nên chọn INT-KLFR
Với nhà ở và căn hộ chỉ 1-2 người dùng, INT-KLCD là lựa chọn đủ dùng và chi phí thấp hơn vì không cần đầu đọc thẻ. Khi mặt bằng không cho phép kéo dây (tường bê tông đã hoàn thiện, không có ống kỹ thuật), INT-KWRL2 là giải pháp không dây ABAX 2 tương đương, cần thêm controller ACU-220 hoặc ACU-280.
So sánh 3 cấp keypad INTEGRA có trên KNXStore
| INT-KLFR | INT-KWRL2 | INT-TSI-WSW | |
|---|---|---|---|
| Kết nối | Có dây bus | Không dây ABAX 2 | Bus + Ethernet |
| Màn hình | LCD | LCD | Cảm ứng màu |
| Đầu đọc thẻ | 125 kHz tích hợp | Không có | Không có |
| Cổng RS-232 | Có (GUARDX) | Không có | Không (Ethernet thay thế) |
| Hiển thị camera | Không | Không | Có (qua Ethernet) |
| Zone bổ sung | 2 zone 3EOL | Không | 2 zone |
| Controller thêm | Không cần | Cần ACU-220/280 | Không cần |
| Phù hợp nhất | Văn phòng, tòa nhà cần thẻ | Mặt bằng không đi dây được | Tòa nhà cao cấp, dashboard quản lý |
Tính năng chi tiết
INT-KLFR kết hợp 4 thành phần trong một thiết bị: màn hình LCD + đầu đọc thẻ 125 kHz + 2 zone 3EOL + cổng RS-232. Đây là bàn phím duy nhất trong dòng INTEGRA tích hợp đầy đủ 4 thành phần này.

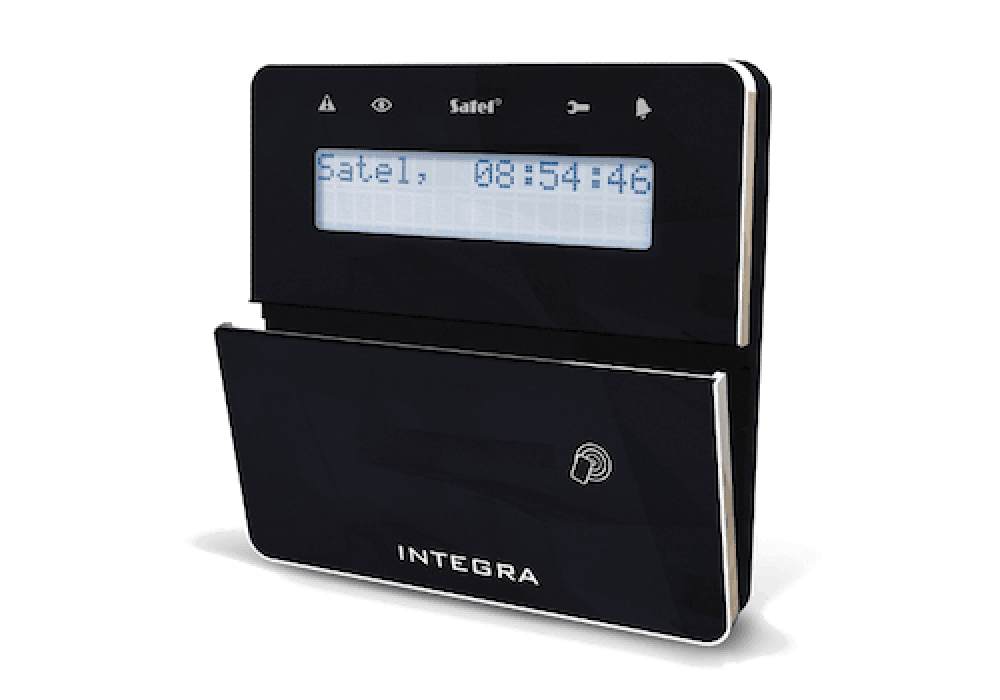

Đầu đọc thẻ từ 125 kHz
Đầu đọc hỗ trợ mọi transponder thụ động 125 kHz tiêu chuẩn: thẻ proximity dạng card, tag treo chìa khóa và keyfob. Người dùng arm hoặc disarm chỉ cần đưa thẻ lại gần vùng đọc, không cần nhập mã PIN. Nếu dự án không cần tính năng này, đầu đọc có thể tắt trong DLOADX để giảm tiêu thụ bus từ 110mA xuống còn 60mA standby.
Lưu ý quan trọng: 125 kHz là chuẩn EM proximity thế hệ cũ, không phải MIFARE hay HID iCLASS 13.56 MHz. Nhiều tòa nhà hiện tại đang chuyển sang thẻ 13.56 MHz cho hệ thống access control riêng. Cần kiểm tra tần số thẻ đang dùng tại công trình trước khi thiết kế hệ thống.
Màn hình LCD và LED chỉ thị
Màn hình LCD hiển thị ngày giờ ở chế độ bình thường, tên zone vi phạm khi có alarm (người dùng thấy "Cửa chính vi phạm" thay vì chỉ một LED số), countdown entry/exit delay bằng text và hướng dẫn thao tác trong menu. LED chỉ thị bổ sung thông tin phân vùng song song với màn hình. Còi báo âm thanh cấu hình theo từng loại sự kiện trong DLOADX.
2 zone 3EOL
Hai zone này được cấu hình trong DLOADX như zone thông thường của INTEGRA và cho phép kết nối cảm biến thêm trực tiếp vào bàn phím mà không cần module mở rộng riêng. Cấu hình 3EOL dùng 2 điện trở tạo 4 trạng thái phân biệt: closed (bình thường), open (vi phạm), tamper (phá hoại), alarm. Giá trị điện trở phải lấy đúng từ installer manual INTEGRA.
Cổng RS-232 cho GUARDX
Cổng RS-232 cho phép kết nối phần mềm giám sát GUARDX trực tiếp tại vị trí bàn phím trong quá trình commissioning, tiết kiệm việc chạy cáp COM dài về tủ bảng trung tâm. Cổng này dùng cáp COM thông thường, khác với cáp RJ/PIN5 (cáp RJ/PIN5 dùng để kết nối bảng INTEGRA với ETHM-1 Plus cho lập trình từ xa qua Ethernet).
Kinh nghiệm lắp đặt và commissioning
Phần này tổng hợp từ phản hồi các dự án INTEGRA, tập trung vào lỗi hay gặp nhất khi lắp INT-KLFR lần đầu.
1. Set địa chỉ DIP switch trước khi cấp điện

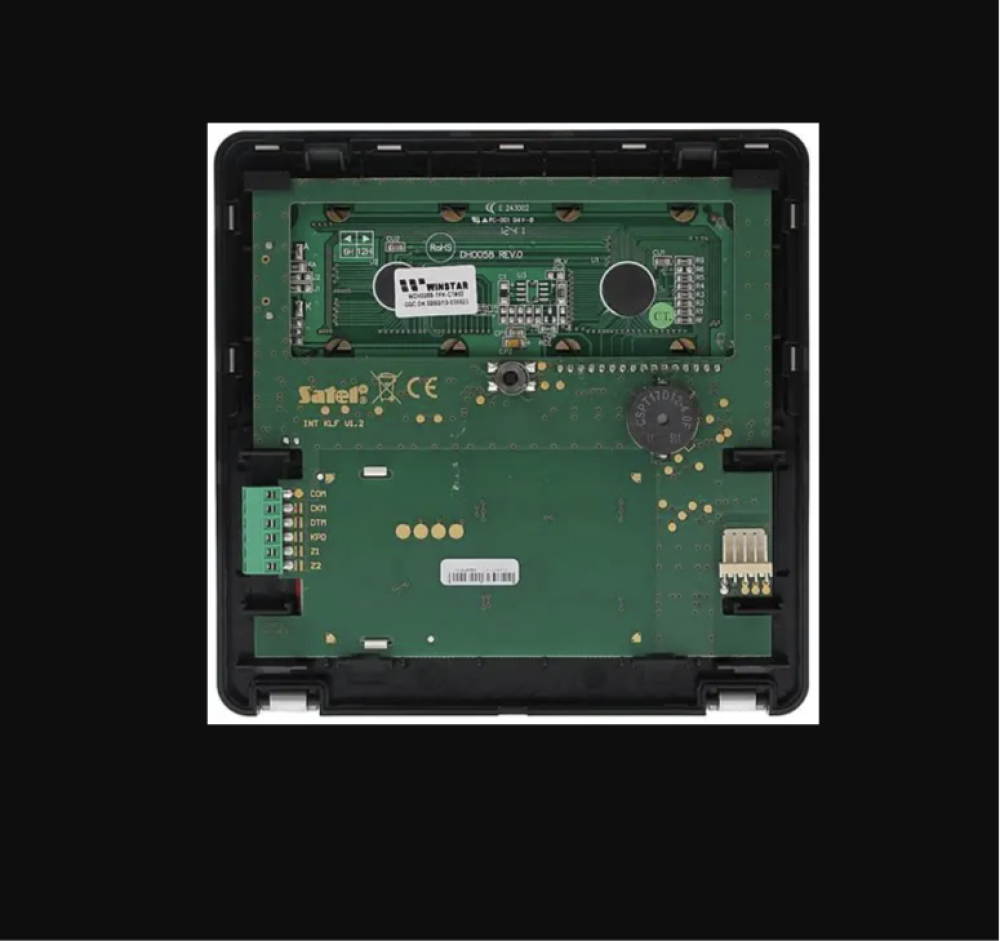

Mỗi INT-KLFR có địa chỉ bus riêng đặt qua DIP switch trên PCB. Nếu lắp nhiều bàn phím, phải set địa chỉ khác nhau cho từng bàn trước khi cấp điện. Lỗi hay gặp: lắp xong mới phát hiện 2 bàn phím cùng địa chỉ, phải tháo ra set lại. Kiểm tra địa chỉ trước khi đóng vỏ là bước không nên bỏ qua.
2. Chạy Identification trong DLOADX sau khi kết nối
Bảng INTEGRA không tự nhận bàn phím mới. Sau khi kết nối vật lý, phải vào DLOADX, chạy Identification để bảng scan bus và đăng ký thiết bị. Nếu bỏ qua bước này, bàn phím có điện nhưng không hoạt động và không hiển thị trong danh sách thiết bị.
3. Giá trị điện trở 3EOL phải lấy đúng từ manual
Đây là lỗi phổ biến nhất khi thi công zone loại này. Hai điện trở 3EOL phải đúng giá trị theo bảng trong installer manual INTEGRA (khác nhau tùy zone type được chọn). Sai giá trị dẫn đến bảng nhận diện nhầm trạng thái: zone đang open nhưng hiển thị normal, hoặc ngược lại. Nên đo điện trở bằng đồng hồ vạn năng sau khi lắp để xác nhận trước khi test.
4. Kiểm tra tần số thẻ trước khi nhập thẻ vào hệ thống
INT-KLFR chỉ đọc thẻ 125 kHz (EM proximity). Thẻ MIFARE 13.56 MHz, HID iCLASS và Desfire không tương thích. Nếu công trình đang dùng hệ thống access control riêng với thẻ 13.56 MHz, thẻ đó sẽ không hoạt động với INT-KLFR. Cần thống nhất loại thẻ với chủ đầu tư trước khi đặt hàng.
5. Đổi mã service trước khi bàn giao
Mã service mặc định của INTEGRA là 12345, mã user mặc định là 1111. Đây là thông tin public trong manual Satel. Bắt buộc đổi cả hai trước khi bàn giao để tránh khách hàng hoặc bên thứ ba truy cập service mode ngoài ý muốn.
Kết luận
INT-KLFR là lựa chọn thực tế cho dự án INTEGRA tại văn phòng, tòa nhà thương mại hoặc bất kỳ công trình nào cần quản lý quyền truy cập bằng thẻ thay vì mã PIN. Đầu đọc 125 kHz tích hợp giảm rủi ro chia sẻ mã, cổng RS-232 hỗ trợ commissioning tại chỗ, 2 zone 3EOL cho phép kết nối thêm cảm biến mà không cần expander. Chi phí đầu tư ban đầu cao hơn INT-KLCD, nhưng tiết kiệm đáng kể công quản trị khi số nhân viên thay đổi thường xuyên.
Khi thiết kế hệ thống, nên chọn bảng INTEGRA phù hợp quy mô trước: INTEGRA 128 Plus cho công trình từ 65 đến 128 zone. Nếu cần tích hợp với hệ thống KNX, bổ sung thêm INT-KNX-2. Nếu vị trí lắp không cho phép kéo dây, xem thêm INT-KWRL2 kết hợp ACU-220 như giải pháp không dây tương đương.
