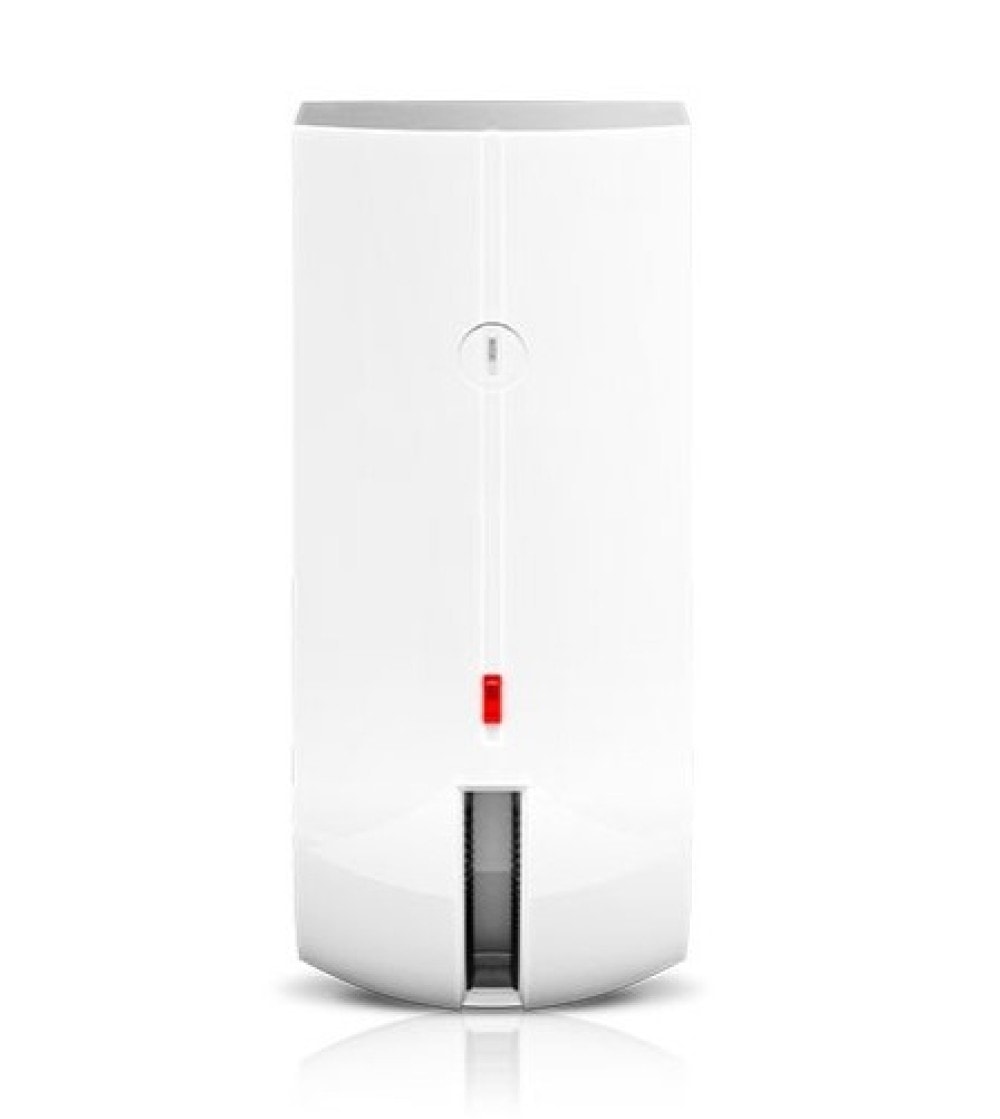

Satel AOCD-250: Cảm biến rèm hồng ngoại không dây ngoài trời PIR+MW

Bảo vệ chu vi ngoài trời luôn là bài toán khó hơn trong nhà: thời tiết thay đổi, nhiệt độ dao động rộng, và tỷ lệ báo động giả từ cây cối hay động vật nhỏ luôn là mối lo thường trực. AOCD-250 giải quyết điều này bằng công nghệ dual-tech PIR kết hợp microwave 24.125 GHz, chỉ kích hoạt báo động khi cả hai sensor phát hiện chuyển động trong vòng 5 giây. Thiết bị kết nối không dây ABAX 868MHz hai chiều, hỗ trợ cấu hình từ xa, lắp ngoài trời chuẩn IP54, và đạt Security Grade 2 theo EN50131 khi gắn trực tiếp lên tường. Đây là lựa chọn phổ biến cho perimeter protection tại các dự án biệt thự, nhà xưởng và tòa nhà văn phòng ở Việt Nam.

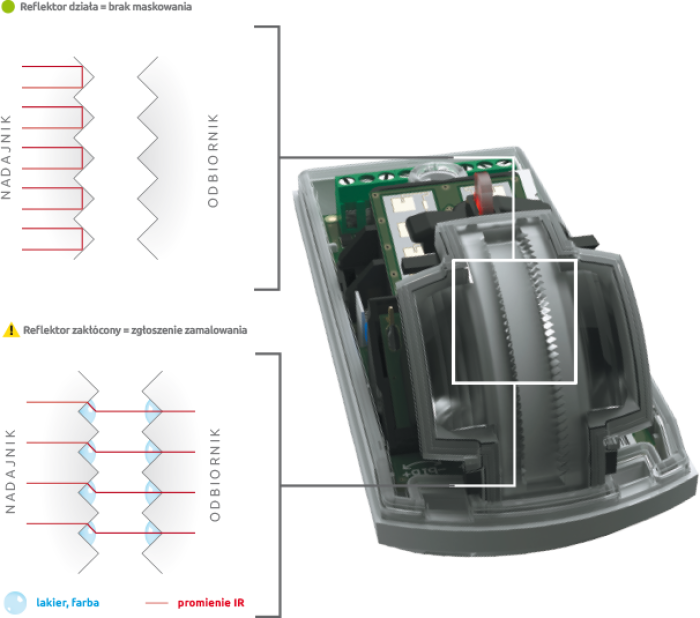

Nguyên lý dual-tech tại sao PIR một mình không đủ cho ngoài trời

Outdoor PIR thuần túy dễ bị báo động giả do thay đổi nhiệt độ môi trường, ánh sáng mặt trời buổi chiều, hay động vật nhỏ di chuyển vào vùng phủ. AOCD-250 khắc phục bằng logic AND kép: báo động chỉ được gửi khi đồng thời PIR phát hiện thay đổi nhiệt và microwave 24.125 GHz xác nhận có vật thể di chuyển trong khoảng tốc độ 0,3-3 m/s. Hai sự kiện này phải xảy ra trong vòng 5 giây.

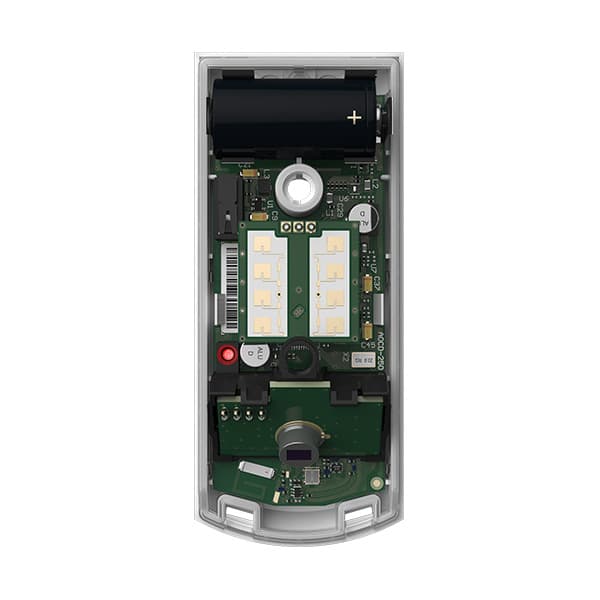

Microwave hoạt động theo nguyên lý Doppler, không bị ảnh hưởng bởi nhiệt độ hay ánh sáng. Kết hợp với PIR, xác suất báo động giả giảm xuống rất thấp ngay cả ở môi trường ngoài trời Việt Nam với nắng gắt và mưa lớn.

Lưu ý quan trọng: microwave chỉ được kích hoạt sau khi PIR đã phát hiện trước. Điều này tiết kiệm pin đáng kể so với để microwave chạy liên tục.

Vùng phủ và nguyên tắc lắp đặt

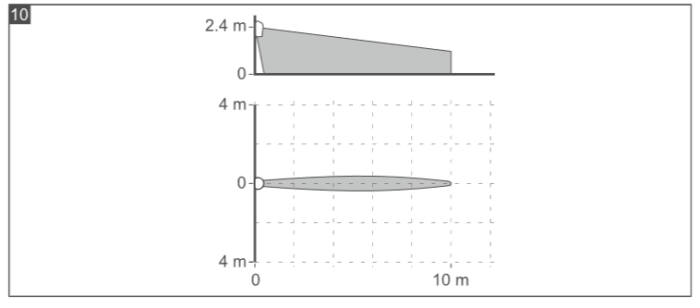

AOCD-250 hoạt động theo kiểu curtain (rèm): vùng phát hiện là một mặt phẳng hẹp 14m x 4m thay vì hình quạt rộng như PIR thông thường. Đặc điểm này phù hợp với bảo vệ cổng ra vào, hành lang ngoài trời, tường rào, hay bất kỳ lối đi có định hướng rõ ràng.

Chiều cao lắp đặt khuyến nghị là 2,4 m. Cần lưu ý:

  • Lắp ở vị trí có mái che hoặc dù bảo vệ, tránh để nước mưa chảy dọc theo vỏ thiết bị
  • Khoảng cách tối thiểu 3 m tính từ các vật thể di chuyển như cành cây, bụi rậm, dây phơi đồ
  • Không hướng vào bề mặt phản chiếu, quạt gió, hay nguồn nhiệt trực tiếp
  • Không lắp ở vị trí tiếp xúc ánh nắng trực tiếp

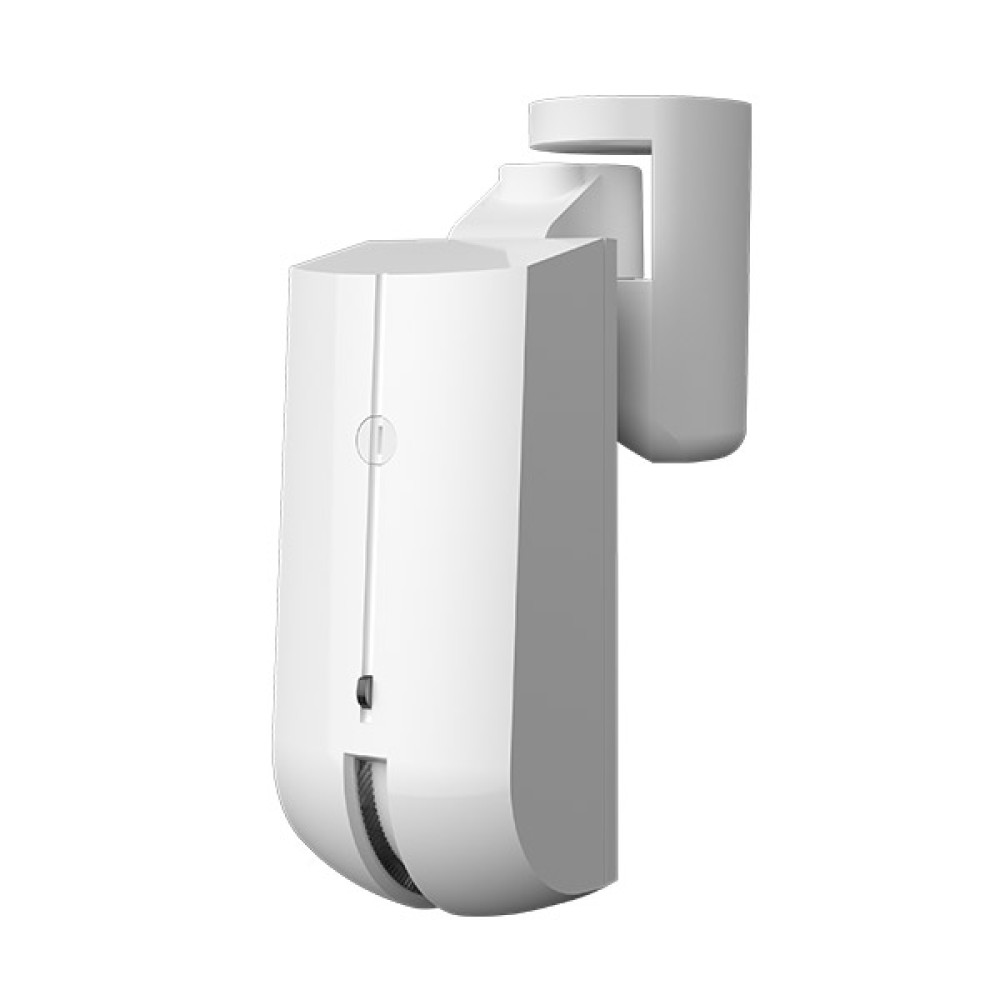

Để đạt Security Grade 2 theo EN50131, thiết bị phải gắn trực tiếp lên tường, không dùng bracket. Nếu cần điều chỉnh góc, SATEL cung cấp thêm BRACKET A và BRACKET B như phụ kiện tùy chọn.

Tích hợp hệ thống ABAX 2 và cấu hình

AOCD-250 là thiết bị thuộc hệ thống ABAX 2 (868 MHz, hai chiều), khác với dòng ABAX 433MHz cũ. Cần bộ điều khiển ACU-270 hoặc ACU-120 để kết nối vào trung tâm báo động. INTEGRA 128-WRL hỗ trợ trực tiếp mà không cần thêm ACU.

ABAX 2 cho phép cấu hình từ xa qua phần mềm ABAX Manager hoặc DLOADX: điều chỉnh độ nhạy PIR, độ nhạy microwave, và chuyển đổi giữa active mode và passive mode mà không cần tiếp cận thiết bị. Điều này thuận tiện khi thiết bị lắp ở vị trí khó tiếp cận (trên cao, trong khu vực bảo vệ).

Giao thức ABAX 2 (868MHz) là độc quyền của Satel, các cảm biến này không tương thích trực tiếp với panel của hãng khác (Bosch, Honeywell, DSC). Yêu cầu controller ACU-120/ACU-270 hoặc ACU-220/ACU-280, hoặc panel INTEGRA 128-WRL/256-WRL có ABAX 2 tích hợp.

Kết nối với KNX hoặc BACnet thực hiện gián tiếp qua panel INTEGRA: zone status từ cảm biến ABAX 2 được panel xử lý, sau đó xuất ra KNX qua module INT-KNX-2, hoặc BACnet qua INT-BACnet. Không có đường kết nối trực tiếp ABAX 2 sang KNX/BACnet mà không qua panel Satel.

Ba chế độ hoạt động:

  • Active mode: phát hiện chuyển động đầy đủ, microwave chờ sau khi PIR trigger. Đây là chế độ vận hành bình thường.
  • Passive mode: chỉ báo tamper alarm, microwave tắt. Kéo dài tuổi thọ pin đáng kể, dùng khi cần giám sát khu vực mà không muốn phát hiện chuyển động (ví dụ: ngày làm việc bình thường).
  • Test mode: LED hoạt động để kiểm tra vùng phủ và cường độ tín hiệu.

Tamper và giám sát tín hiệu

AOCD-250 có hai lớp tamper protection: cảm biến phát hiện khi tháo nắp trước và khi kéo toàn bộ vỏ ra khỏi tường. Cả hai đều kích hoạt tamper alarm được gửi về trung tâm ngay lập tức.

Signal path supervision chạy liên tục: nếu đường truyền radio bị gián đoạn, thiết bị đánh dấu trạng thái "constant violation" và gửi thông báo trong mỗi lần polling tiếp theo. Battery monitoring theo dõi điện áp pin; khi xuống dưới 2,75 V, low battery alert được gửi định kỳ để nhắc kỹ thuật viên thay pin trước khi thiết bị ngừng hoạt động.

LED ba màu giúp kiểm tra tại chỗ: xanh lá khi microwave phát hiện, xanh dương khi PIR phát hiện, đỏ khi có alarm. LED chỉ hoạt động 2 phút sau khi lắp pin và khi ở test mode, tiết kiệm năng lượng tối đa trong vận hành bình thường.

Khi nào chọn AOCD-250 thay vì cảm biến Satel khác?

AOCD-250 là curtain sensor không dây ABAX 2 với dải nhiệt độ -40 đến +55°C và IP54. Quyết định gồm 2 lớp: (1) curtain vs volumetric cho zone đó, và (2) AOCD-250 vs các curtain sensor khác khi đã chọn curtain pattern.

Tình huống Chọn AOCD-250 Chọn thiết bị khác
Outdoor, cần curtain pattern, nhiệt độ xuống -10°C trở xuống AOCD-250 duy nhất đạt -40°C trong dòng ABAX 2 Không có lựa chọn nào khác wireless Satel
Bảo vệ vùng rộng (không phải line crossing) Không phù hợp (curtain) OPAL volumetric outdoor
Kho lạnh, phòng cấp đông, cổng outdoor lạnh AOCD-250 là lựa chọn duy nhất không dây Không có wireless Satel nào khác đạt -40°C
1 zone, nhiệt độ ổn định > -10°C, có mái che Quá mức cần thiết AGATE tiết kiệm hơn
Cần 2 zone từ 1 thiết bị, nhiệt độ bình thường AOCD-250 chỉ 1 zone AOCD-260 2 zone
Đã có cáp, cần volumetric dual-tech outdoor Không phù hợp OPAL hoặc OPAL PLUS

AOCD-250 phù hợp với dự án và vị trí nào?

AOCD-250 là cảm biến không dây duy nhất trong danh mục Satel chịu được -40°C, phù hợp cho các điều kiện khí hậu và môi trường công nghiệp khắc nghiệt.

Loại dự án phù hợp:

  • Kho lạnh và nhà máy chế biến thực phẩm: cổng vào kho lạnh, hành lang kết nối giữa kho -20°C và khu vực thường, lối vào phòng cấp đông.
  • Công trình công nghiệp miền Bắc: cổng nhà xưởng ngoài trời, hàng rào khu công nghiệp tại các tỉnh có mùa đông xuống dưới 0°C.
  • Hàng rào điện tử ngoài trời không có mái: tường rào biệt thự, cổng vào khuôn viên nhà máy.

Vị trí lắp đặt điển hình: cổng kho lạnh, tường rào ngoài trời không có mái che, cổng vào khuôn viên công nghiệp miền Bắc, và bất kỳ điểm kiểm soát ngoài trời nào chịu thời tiết trực tiếp với biên độ nhiệt lớn.

Satel AOCD-250 khác gì cảm biến chống trộm thông thường?

AOCD-250 là cảm biến rèm ngoài trời ABAX 2 868MHz với dải nhiệt độ -40 đến +55°C. Đây là phân khúc chuyên dụng cho hàng rào điện tử khu công nghiệp, kho lạnh và công trình miền Bắc, nơi cảm biến PIR dân dụng không được thiết kế để hoạt động.

Tiêu chí Satel AOCD-250 Cảm biến dân dụng PIR on/off
Chứng nhận Grade 2 EN50131, outdoor certified Không có chứng nhận an ninh
Bảo vệ thời tiết IP54, chịu mưa và bụi Thường IP20, dùng trong nhà
Nhiệt độ -40 đến +55°C Thường 0 đến +40°C
Giao tiếp ABAX 2 868MHz bidirectional, ACK xác nhận từng gói RF 433MHz simplex, không ACK
Giám sát Panel kiểm tra liên lạc định kỳ, phát hiện mất tín hiệu Không phát hiện khi bị tắt hoặc jammed
Vùng phát hiện Rèm hẹp, chỉ phát hiện qua mặt phẳng kiểm soát PIR góc rộng, false alarm cao ngoài trời
Chống phá Tamper switch + supervision RF 2 chiều Không có
Pin CR123A, sleep mode thực sự, 3+ năm dù thời tiết khắc nghiệt Pin thường, hao nhanh hơn ở nhiệt độ thấp
Hệ thống INTEGRA, PERFECTA, VERSA, MICRA qua ACU-120/ACU-270 Panel dân dụng cơ bản

-40°C là yêu cầu kỹ thuật quyết định khi lắp đặt tại cổng vào kho lạnh, hành lang nhà xưởng không sưởi, hoặc dự án ngoài trời miền Bắc vào mùa đông. Không có cảm biến PIR dân dụng nào đáp ứng dải nhiệt này và giữ nguyên Grade 2 EN50131.

Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.

Kết luận

AOCD-250 là detector curtain ngoài trời không dây thiết thực cho các dự án cần bảo vệ chu vi linh hoạt mà không muốn kéo cáp. Dual-tech PIR+MW với logic AND 5 giây là giải pháp hiệu quả cho bài toán báo động giả ngoài trời. Với dải nhiệt độ -40/+55°C, IP54 và tuổi thọ pin 3 năm, thiết bị phù hợp điều kiện khí hậu nhiệt đới và nhiệt đới gió mùa tại Việt Nam.

Điểm cần lưu ý khi thiết kế hệ thống: AOCD-250 là ABAX 2, yêu cầu ACU-120/ACU-270 hoặc INTEGRA 128-WRL, không tương thích trực tiếp với tủ báo động thông thường không có ABAX controller. Kiểm tra signal level tại vị trí thực tế trước khi hoàn thiện sơ đồ bố trí thiết bị.

Câu hỏi thường gặp

AOCD-250 là phiên bản không dây ABAX 2 (868 MHz), không cần kéo cáp tín hiệu đến thiết bị. AOCD-260 là phiên bản có dây, kết nối trực tiếp vào zone đầu vào của tủ trung tâm. Ngoài phương thức kết nối, cả hai đều là dual-tech PIR+MW curtain detector ngoài trời. Chọn AOCD-250 khi đường cáp khó triển khai hoặc dự án yêu cầu linh hoạt trong lắp đặt.

Có, bắt buộc. AOCD-250 dùng giao thức ABAX 2 (868 MHz) hai chiều và yêu cầu bộ điều khiển ACU-270 hoặc ACU-120 (firmware v5.02 trở lên). Ngoại lệ duy nhất là INTEGRA 128-WRL, vốn đã tích hợp sẵn ABAX controller bên trong.

Đây là thiết kế dual-tech chủ đích để giảm báo động giả. Một mình PIR có thể kích hoạt sai khi nhiệt độ môi trường thay đổi đột ngột hoặc có luồng khí nóng. Một mình microwave có thể kích hoạt sai bởi các vật thể rung động. Yêu cầu cả hai phát hiện trong vòng 5 giây loại bỏ hầu hết các nguyên nhân báo động giả phổ biến trong môi trường ngoài trời.

Đây là chiều cao khuyến nghị để đạt vùng phủ tối ưu 14m x 4m. Lắp thấp hơn sẽ thu hẹp vùng phủ chiều dọc; lắp cao hơn có thể bỏ sót người đi qua sát chân tường. Nếu do điều kiện thi công phải thay đổi chiều cao, cần kiểm tra lại vùng phủ thực tế bằng test mode.

Dải nhiệt độ hoạt động là -40 đến +55 °C, với digital temperature compensation tích hợp trong PIR. Điều này phù hợp với khí hậu Việt Nam từ vùng núi phía Bắc mùa đông đến đồng bằng Nam Bộ mùa hè. IP54 đảm bảo chống bụi và tia nước từ mọi hướng, nhưng không chống ngâm nước.

Active mode: cả PIR và microwave đều hoạt động, alarm được gửi khi có người đi qua. Dùng khi vùng bảo vệ không được phép có người qua lại. Passive mode: chỉ tamper được giám sát, microwave tắt. Dùng ban ngày khi có nhân viên làm việc gần thiết bị. Chuyển đổi giữa hai chế độ được thực hiện từ xa, không cần leo lên tháo thiết bị.

Có, tương thích với VERSA, VERSA Plus và VERSA IP khi được tích hợp qua ACU-270. Cần kiểm tra firmware của cả ACU và panel đúng version tương thích (ACU firmware v5.02 trở lên). Tham khảo programming manual của từng panel để biết chi tiết cấu hình zone.

500m là tầm liên lạc trong không gian trống không vật cản. Trong thực tế thi công, tường bê tông dày, cửa kính, và kim loại làm suy giảm tín hiệu đáng kể. Satel khuyến nghị kiểm tra signal level tại vị trí lắp đặt thực tế trước khi cố định thiết bị: nếu mức tín hiệu dưới 40%, cần di chuyển sang vị trí khác hoặc bổ sung repeater ARU-100. Đôi khi dịch chuyển 10-20 cm đã đủ để cải thiện tín hiệu đáng kể.
