Bảng điều khiển báo động Satel INTEGRA Plus: 64 PLUS, 128 PLUS và 256 PLUS
Dòng INTEGRA Plus của Satel gồm ba model: INTEGRA 64 PLUS, INTEGRA 128 Plus và INTEGRA 256 Plus, tất cả đạt chuẩn EN 50131 Grade 3, chạy firmware 1.25 (03/2026) và chia sẻ cùng kiến trúc mainboard, giao thức bus, và hệ sinh thái module mở rộng. Sự khác biệt giữa ba model nằm ở dung lượng zone tối đa, event log và một số yêu cầu tương thích module dành riêng cho INTEGRA 256 Plus.
So sánh nhanh ba model INTEGRA Plus
| Thông số | INTEGRA 64 PLUS | INTEGRA 128 PLUS | INTEGRA 256 PLUS |
|---|---|---|---|
| Zone tối đa | 64 | 128 | 256 |
| Output tối đa | 64 | 128 | 256 |
| Zone trên mainboard | 16 | 16 | 16 |
| Partition tối đa | 32 | 32 | 32 |
| Người dùng | 8 master + 192 | 8 master + 240 | 8 master + 240 |
| Event log | 5.887 sự kiện | 22.527 sự kiện | 24.575 sự kiện |
| Expander bus | 2 bus, 64 thiết bị | 2 bus, 64 thiết bị | 2 bus, 64 thiết bị |
| Keypad bus | Tối đa 8 thiết bị | Tối đa 8 thiết bị | Tối đa 8 thiết bị |
| Timer lập trình | 64 timer | 64 timer | 64 timer |
| EN 50131 Security Grade | Grade 3 | Grade 3 | Grade 3 |
| Firmware | 1.25 | 1.25 | 1.25 |
| USB MINI-B | Có | Có | Có |
| Nhiệt độ hoạt động | -10 đến +55°C | -10 đến +55°C | -10 đến +55°C |
| INT-RS tương thích | INT-RS hoặc INT-RS Plus | INT-RS hoặc INT-RS Plus | Chỉ INT-RS Plus |
| INT-KSG yêu cầu firmware | Không yêu cầu đặc biệt | Không yêu cầu đặc biệt | Phải firmware 2.00 trở lên |
| Vị trí lineup | Entry | Trung tâm | Đỉnh lineup |
Khi nào chọn model nào
INTEGRA 64 PLUS phù hợp công trình dưới 64 zone yêu cầu Grade 3: ngân hàng chi nhánh, phòng máy chủ, kho hàng giá trị cao, tòa nhà thương mại vừa với yêu cầu bảo hiểm tài sản cao cấp. Event log 5.887 sự kiện đủ cho cơ sở quy mô nhỏ đến trung bình.
INTEGRA 128 Plus là lựa chọn trung tâm cho công trình 65 đến 128 zone: tòa văn phòng 5 đến 15 tầng, trường học, khu chung cư, cơ sở y tế. Event log 22.527 sự kiện và 240 user phù hợp công trình thương mại lớn cần audit trail đầy đủ.
INTEGRA 256 Plus là model cao nhất trong lineup, không có giải pháp thay thế trong dòng INTEGRA Plus cho dự án vượt 128 zone: khách sạn hàng trăm phòng, tòa văn phòng 20 tầng trở lên, campus nhiều tòa nhà, khu công nghiệp, bệnh viện. Lưu ý hai điểm tương thích đặc thù: chỉ dùng INT-RS Plus (không phải INT-RS thông thường), và INT-KSG cần firmware 2.00 trở lên.
Nếu thiết kế hiện tại cần 130 đến 150 zone nhưng có kế hoạch mở rộng trong 3 đến 5 năm, đầu tư INTEGRA 256 Plus ngay từ đầu tiết kiệm chi phí thay panel và cấu hình lại DLOADX sau này. Chi phí chênh lệch giữa 128 PLUS và 256 PLUS nhỏ hơn nhiều so với chi phí tháo lắp lại toàn bộ hệ thống.

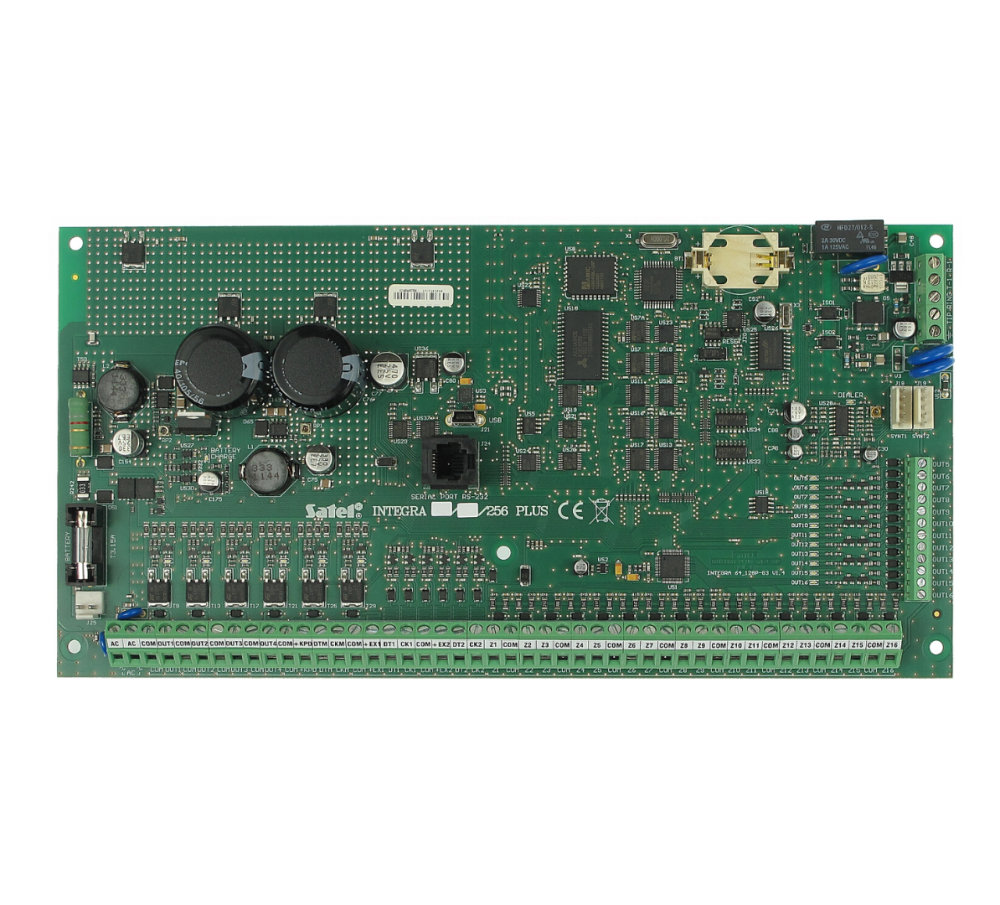

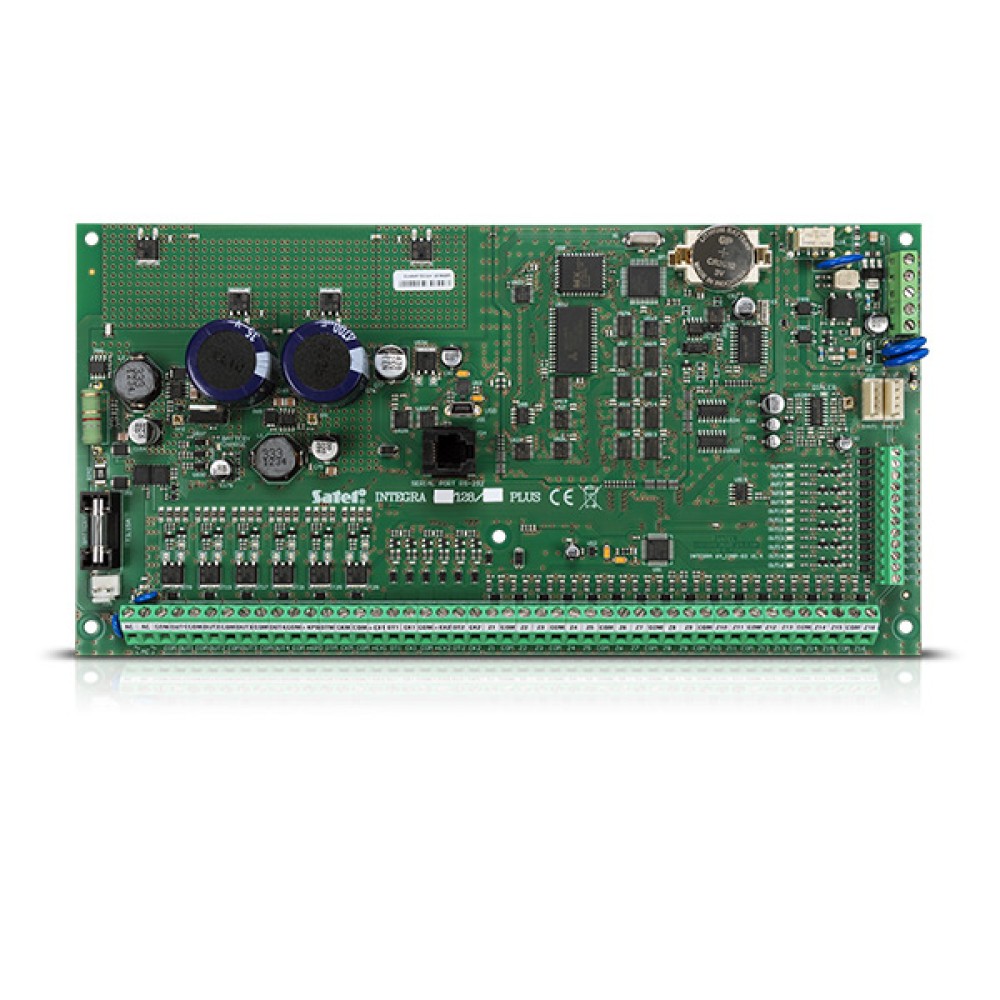

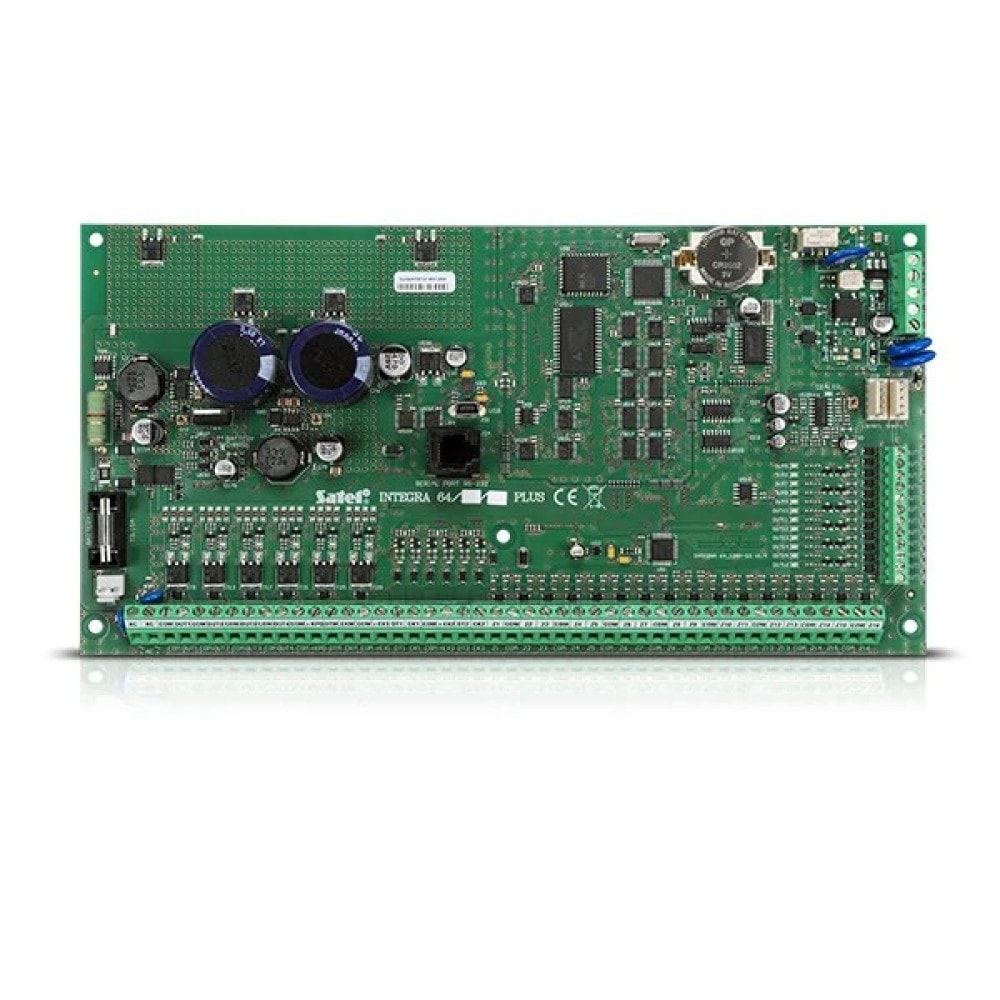

Thông số kỹ thuật mainboard
Ba model INTEGRA Plus dùng cùng kiến trúc mainboard với cùng layout terminal. Sự khác biệt nằm ở firmware limit (số zone tối đa và dung lượng event log), không phải phần cứng terminal.
Board tích hợp sẵn: 16 zone có dây onboard, PSU 2A/12VDC, telephone communicator, cổng RS-232 (RJ), USB MINI-B, và chân RESET.
Mô tả terminals
| Terminal | Chức năng |
|---|---|
| AC | Ngõ vào nguồn AC (20 V AC) |
| COM | Common ground (mass chung) |
| OUT1...OUT4 | Ngõ ra lập trình được, high-current (nếu không dùng, nối điện trở 2,2 kΩ giữa output và COM) |
| +KPD | Ngõ ra nguồn dành riêng cho thiết bị trên keypad bus (13,6...13,8 V DC) |
| DTM | Keypad bus, đường data |
| CKM | Keypad bus, đường clock |
| +EX1 / +EX2 | Ngõ ra nguồn dành riêng cho thiết bị trên expander bus (13,6...13,8 V DC) |
| DT1 / DT2 | Expander bus, đường data |
| CK1 / CK2 | Expander bus, đường clock |
| Z1...Z16 | Zone ngõ vào (có dây, trên mainboard) |
| OUT5...OUT16 | Ngõ ra lập trình được, low-current, loại OC |
| TIP, RING | Ngõ vào đường điện thoại (từ nhà cung cấp dịch vụ) |
| T-1, R-1 | Ngõ ra đường điện thoại (đến máy nhánh nội bộ) |

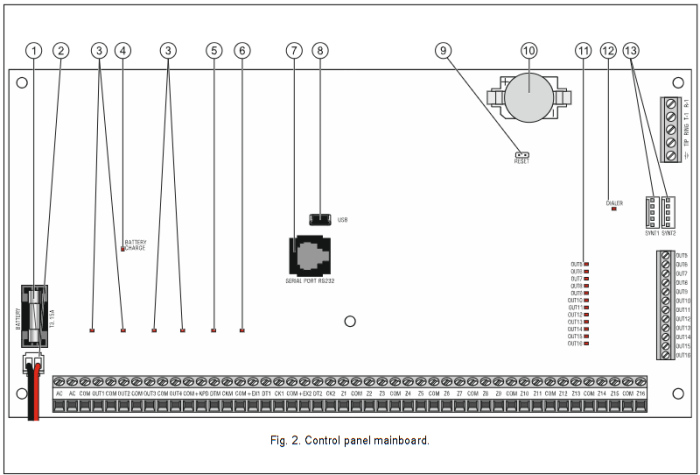

Các thành phần trên board
- Cầu chì mạch sạc pin, bảo vệ mạch nạp ắc quy
- Cáp kết nối pin, đỏ (+), đen (-)
- LED chỉ thị ngõ ra high-current (OUT1-OUT4)
- LED BATTERY CHARGE, chỉ thị đang sạc pin
- LED trạng thái nguồn +KPD
- LED trạng thái nguồn +EX1 / +EX2
- Cổng RS-232 (đầu cắm RJ), kết nối DLOADX hoặc modem ngoài
- USB MINI-B, cổng USB kết nối máy tính (lập trình và update firmware)
- Chân RESET, khởi động khẩn cấp control panel
- Pin lithium, backup cho đồng hồ và bộ nhớ RAM; tháo pin sẽ mất cài đặt giờ và toàn bộ dữ liệu RAM. Lắp pin ngay trước khi khởi động lần đầu. Kiểm tra trạng thái pin sau 5 năm vận hành.
- LED chỉ thị ngõ ra low-current (OUT5-OUT16)
- LED DIALER, chỉ thị trạng thái telephone communicator
- Socket kết nối module thoại (SYNT1, SYNT2), dành cho INT-VG, INT-AV, CA-64 SM hoặc SM-2. Lưu ý: INTEGRA 64 PLUS chỉ cho phép 1 INT-VG hoặc CA-64 SM (tối đa 16 voice message).
Thiết bị cần có để hệ thống hoạt động
Cả ba model INTEGRA Plus đều yêu cầu tối thiểu một bàn phím LCD trên keypad bus và ít nhất một detector để vận hành. Hệ không dây dùng ABAX 2 (868MHz) qua ACU controller kết nối expander bus. Dòng INTEGRA Plus không hỗ trợ MICRA 433MHz.
Bàn phím và màn hình điều khiển
INT-KLFR với card reader Proximity là tiêu chuẩn cho dự án Grade 3 vì đáp ứng yêu cầu xác thực 2 yếu tố. INT-TSI-WSW màn hình cảm ứng phù hợp lắp tại reception hoặc phòng bảo vệ. Với tòa nhà nhiều tầng, phân bổ ít nhất 1 keypad mỗi khu vực để giảm thời gian response khi có sự kiện.
| Thiết bị | Model | Kết nối | Ghi chú |
|---|---|---|---|
| INT-KLFR | LCD + card reader | Keypad bus | Khuyến nghị cho INTEGRA Grade 3 |
| INT-TSI-WSW | Touchscreen | Keypad bus | Phù hợp reception, phòng bảo vệ |
Chuông còi báo động

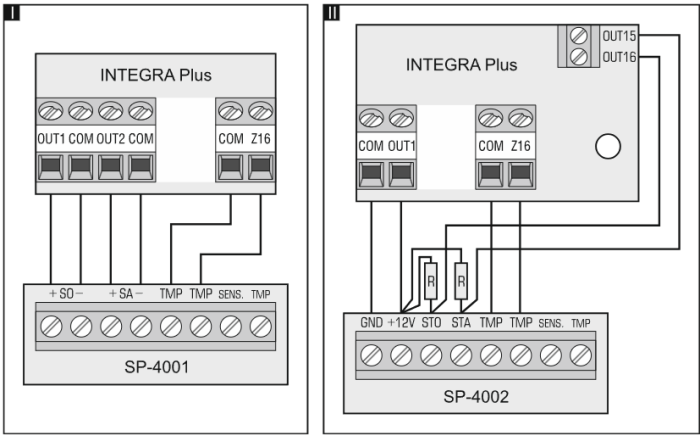

Output kích hoạt còi có dây qua relay hoặc open-collector. SP-4001 R và SPL-2030 R cho ngoài trời Grade 3, SPW-210 R cho trong nhà. ASP-105 R không dây ABAX 2 phù hợp vị trí khó kéo cáp, cần ACU controller lắp trên expander bus.
| Thiết bị | Model | Loại |
|---|---|---|
| SP-4001 R | Còi ngoài trời | Có dây |
| SPL-2030 R | Còi ngoài trời | Có dây |
| SPW-210 R | Còi trong nhà | Có dây |
| ASP-105 R | Còi ngoài trời | Không dây ABAX 2 |
Bộ mở rộng zone và output
Mainboard có 16 zone onboard. Cả ba model đều có 2 expander bus, mỗi bus chứa tối đa 32 module (địa chỉ 0-31), tổng 64 thiết bị trên toàn hệ thống. INT-E thêm 8 zone mỗi module, INT-O và INT-ORS thêm output relay.
Với công trình 100 zone trở lên, khuyến nghị vạch sơ đồ phân bổ địa chỉ module trên cả 2 bus trước khi thi công. Với INTEGRA 256 PLUS, lập kế hoạch bus topology chi tiết là bắt buộc do số lượng module lớn.
| Module | Chức năng |
|---|---|
| INT-E | +8 zone có dây mỗi module, kết nối expander bus |
| INT-O | +8 output |
| INT-ORS | +8 output relay, lắp thanh DIN |
Bộ điều khiển không dây ABAX 2 (868MHz)
ACU-220 và ACU-280 cho thiết bị ABAX 2 mới. ACU-120 và ACU-270 hỗ trợ thêm thiết bị ABAX thế hệ cũ, phù hợp khi tích hợp với hệ thống đã lắp từ trước. Với dự án Grade 3, ưu tiên zone có dây cho các vị trí quan trọng và dùng wireless cho vị trí phụ trợ.
| Module | Ghi chú |
|---|---|
| ACU-220 | ABAX 2, tối đa 30 thiết bị, hỗ trợ keypad không dây |
| ACU-280 | ABAX 2, phiên bản mới ACU-220 |
| ACU-120 | ABAX + ABAX 2, hỗ trợ thiết bị thế hệ cũ |
| ACU-270 | ABAX + ABAX 2, phiên bản mới ACU-120 |
Cảm biến an ninh có dây
Zone INTEGRA Plus hỗ trợ đầy đủ wiring type bao gồm Single EOL, Double EOL, Triple EOL, Vibration và Roller shutter. SLIM-PIR-LUNA và SLIM-DUAL-LUNA phù hợp văn phòng và phòng họp. AQUA Ring (PIR 360 độ gắn trần) tốt cho sảnh rộng và không gian mở. OPAL (PIR+MW) dùng cho ngoài trời và parking.
| Cảm biến | Model | Loại |
|---|---|---|
| SLIM-PIR-LUNA | PIR trong nhà | Chuyển động |
| SLIM-DUAL-LUNA | PIR + MW trong nhà | Chuyển động kép |
| GRAPHITE | PIR | Chuyển động |
| IVORY | PIR gương quang học | Chuyển động |
| OPAL | PIR + MW ngoài trời | Ngoại vi |
| AQUA Ring | PIR 360° gắn trần | Sảnh, hành lang |
| AGATE | Rèm hồng ngoại | Cửa sổ |
| INDIGO | Vỡ kính | Cửa kính |
| S-4 | Từ tính cửa | Cửa, cổng |
| VD-1 | Rung | Tường, két sắt |
Cảm biến không dây ABAX 2 (868MHz, cần ACU controller)
Detector ABAX 2 đăng ký qua ACU controller, đánh số zone riêng không trùng zone có dây. Với công trình quy mô lớn (128 zone trở lên), nên lập kế hoạch phân bổ zone có dây và không dây rõ ràng từ đầu.
| Cảm biến | Model | Loại |
|---|---|---|
| AXD-200 | Đa chức năng | Chuyển động + cửa |
| AMD-100 | Cửa ABAX 2 | Cửa, cổng |
| AOCD-260 | Rèm không dây | Cửa sổ |
| AOCD-250 | Rèm ngoài trời | Ngoại vi |
Cảm biến miễn nhiễm thú nuôi (Pet immune)
Pet immune phù hợp văn phòng có thú nuôi, khu vực tầng hầm có động vật nhỏ, hoặc nhà ở cao cấp Grade 3. SLIM-PIR-LUNA-PET và SLIM-DUAL-LUNA-PET là phiên bản pet immune dòng LUNA. SLIM-DUAL-PET là lựa chọn thay thế khi cần ngưỡng miễn nhiễm khác.
| Cảm biến | Model | Kết nối |
|---|---|---|
| SLIM-PIR-LUNA-PET | PIR pet immune | Có dây |
| SLIM-DUAL-LUNA-PET | PIR + MW pet immune | Có dây |
| SLIM-DUAL-PET | PIR + MW pet immune | Có dây |
Module giao tiếp và tích hợp
Cả ba model INTEGRA Plus đều có telephone communicator tích hợp. ETHM-1 Plus bắt buộc cho dự án Grade 3 sử dụng GUARDX giám sát real-time qua IP. INT-GSM là kênh LTE/GPRS dự phòng, đây là yêu cầu tiêu chuẩn khi công trình đăng ký ARC chuyên nghiệp. INT-KNX-2 kết nối keypad bus với hệ thống KNX TP, phù hợp tòa nhà đã có BMS KNX.
| Module | Chức năng |
|---|---|
| ETHM-1 Plus | Ethernet, lập trình remote, GUARDX qua IP |
| INT-GSM | Báo cáo GPRS/LTE/SMS |
| INT-VMG | Phát tin nhắn thoại khi có sự kiện |
| INT-KNX-2 | Tích hợp hệ thống KNX smarthome/BMS |
Công cụ lập trình và nguồn điện
USB-RS cần có để lập trình local lần đầu qua DLOADX. Với công trình quy mô lớn, staging firmware keypad tại xưởng và backup toàn bộ cấu hình DLOADX trước khi bàn giao là thực hành bắt buộc. INTEGRA Plus yêu cầu nguồn 20V AC, transformer tối thiểu 75 VA theo Installer Manual. TR 40 VA (40 VA) là undersized cho dòng này và phù hợp hơn với VERSA/PERFECTA. APS-412 và APS-15 bổ sung nguồn phụ theo từng khu vực.
| Thiết bị | Ghi chú |
|---|---|
| USB-RS | Kết nối laptop chạy DLOADX/GUARDX |
| TR 40 VA | Transformer 20V AC, 40 VA — chỉ dùng cho cấu hình tải nhỏ, khuyến nghị ≥75 VA |
| APS-412 | Nguồn dự phòng phụ cho bus dài |
| APS-15 | Nguồn dự phòng 15W |

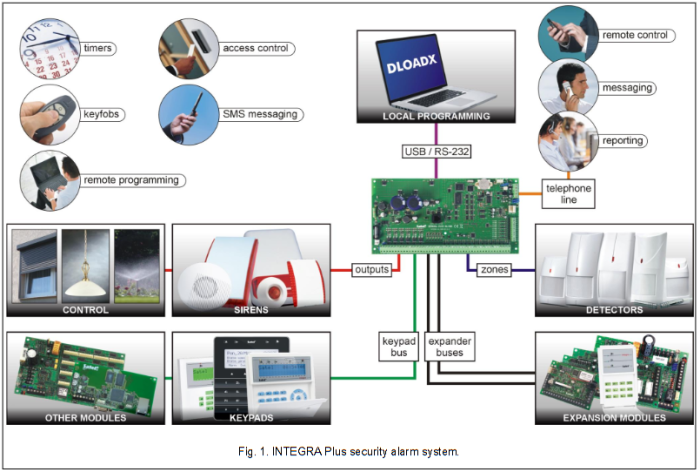

Kiến trúc zone, partition và hệ thống mở rộng
Expander bus
Mainboard có 16 zone sẵn có. Để đạt dung lượng zone tối đa, lắp thêm INT-E (thêm 8 zone mỗi module) qua expander bus. Cả ba model đều giới hạn 32 thiết bị mỗi bus (địa chỉ 0-31 trên bus 1, 32-63 trên bus 2), tổng tối đa 64 thiết bị.
Với INTEGRA 256 PLUS cần 240 zone bổ sung từ expander: dùng module expander 16 zone cần 15 module, giảm số lượng thiết bị trên bus và giảm complexity cáp. Kế hoạch cáp bus cần tính đến điện trở tổng khi số thiết bị tăng cao.

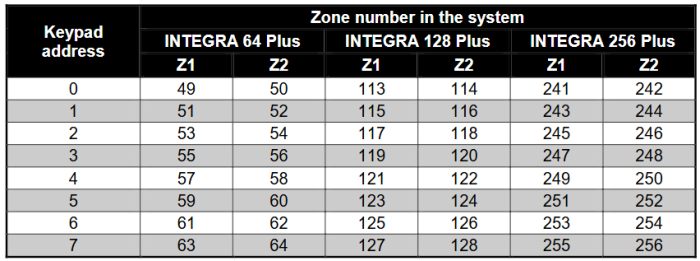

Zone 16 đầu trên mainboard được numerate đầu tiên, tiếp theo là zone của các module expander theo thứ tự địa chỉ bus. Đánh địa chỉ module theo sơ đồ vật lý ngay khi lắp vào tủ, không để đến giai đoạn DLOADX mới xác định.

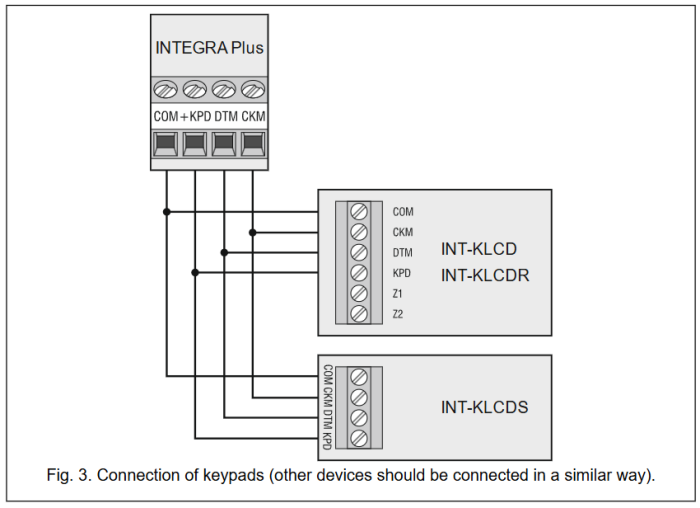

Keypad bus
Keypad bus hỗ trợ tối đa 8 thiết bị bao gồm: bàn phím LCD (INT-KLCD, INT-KLCDR, INT-KLFR và các biến thể), bàn phím touchscreen (INT-TSG, INT-TSG2, INT-TSH, INT-TSH2, INT-TSI), ETHM-1 Plus, INT-GSM, INT-KNX-2 và module giọng nói INT-VG. 8 slot này là tài nguyên khan hiếm trong cấu hình quy mô lớn, cần phân bổ hợp lý từ giai đoạn thiết kế.
Dòng INTEGRA Plus hỗ trợ thêm bàn phím INT-TSG2R và INT-TSH2R với reader MIFARE 13.56 MHz, tính năng không có ở INTEGRA thế hệ cũ.
Partition, object và phân quyền
32 partition chia thành 8 object. Mỗi object có 1 master user riêng quản lý các partition trong object đó. Cấu trúc này phù hợp tòa nhà nhiều đơn vị thuê, nơi mỗi đơn vị quản lý phân vùng an ninh độc lập mà không ảnh hưởng lẫn nhau. 64 timer lập trình cho phép arm/disarm tự động theo lịch hàng ngày hoặc hàng tuần cho từng partition.
ABAX 2 và bàn phím không dây
Bàn phím không dây INT-KWRL2 tương thích với ACU-220/ACU-280/ACU-120/ACU-270. INT-KWRL chỉ dùng được với ACU-120 hoặc ACU-270. Keyfob APT-200/APT-210 tương thích ACU-220/ACU-280.
Kết nối INT-KNX-2 và tích hợp hệ sinh thái KNX smarthome
Cả ba model INTEGRA Plus hỗ trợ module INT-KNX-2 kết nối vào keypad bus, tạo cầu nối song hướng giữa hệ thống báo động Satel và bus KNX TP của tòa nhà.
Cách INT-KNX-2 hoạt động
INT-KNX-2 kết nối vào keypad bus của INTEGRA, chiếm 1 trong 8 slot. Module hoạt động đồng thời như một thiết bị KNX TP tiêu chuẩn trên bus KNX và là thiết bị Satel trên keypad bus. Lập trình thực hiện qua ETS (phía KNX) và DLOADX (phía Satel). Giao tiếp là song hướng thực sự: sự kiện Satel kích hoạt KNX telegram, và lệnh từ KNX có thể arm/disarm partition trên INTEGRA.
Mapping datapoint thực hiện trong ETS: mỗi partition hoặc zone của INTEGRA được ánh xạ thành một KNX group address. Kỹ thuật viên KNX và kỹ thuật viên Satel cần phối hợp thống nhất địa chỉ trước khi commissioning, ghi lại đầy đủ vào tài liệu As-built.
Ứng dụng tích hợp thực tế
Các kịch bản phổ biến khi triển khai INT-KNX-2:
- Khi partition arm (người rời khỏi khu vực): KNX tắt đèn toàn bộ, hạ rèm, chuyển HVAC về chế độ standby, khóa access control door theo kịch bản đã lập trình trong ETS.
- Khi alarm kích hoạt trên zone cụ thể: KNX bật đèn khu vực tương ứng để hỗ trợ response team, ghi log thời gian thực vào BMS. Với INTEGRA 256 PLUS, một sự kiện báo cháy trên bất kỳ zone nào trong 256 zone có thể kích hoạt tức thì chuỗi hành động phối hợp toàn tòa nhà.
- Zone báo cháy kích hoạt: INT-KNX-2 gửi telegram KNX kích hoạt scene "FIRE ALARM", hệ thống DALI-2 bật toàn bộ đèn 100%, điều hòa chuyển chế độ thoát khói, relay kiểm soát cửa mở khóa lối thoát hiểm.
- Từ màn hình cảm ứng KNX tích hợp tại lễ tân, bảo vệ có thể arm/disarm partition Satel mà không cần thao tác bàn phím Satel riêng biệt.
KNXStore sở hữu năng lực cả Satel và KNX, tư vấn tích hợp INT-KNX-2 từ giai đoạn schematic để đảm bảo group address KNX và cấu hình partition INTEGRA nhất quán, tránh xung đột địa chỉ trong giai đoạn commissioning.
Giám sát từ xa và báo cáo sự kiện
Cả ba model INTEGRA Plus hỗ trợ reporting đến 2 trung tâm giám sát song song với format Contact ID và SIA, 4 số điện thoại (2 chính, 2 dự phòng) và 9 identifier riêng biệt.
ETHM-1 Plus: remote programming và GUARDX
ETHM-1 Plus kết nối vào keypad bus, cung cấp:
- Reporting về trung tâm giám sát qua TCP/UDP (Contact ID, SIA) với độ tin cậy cao hơn kênh PSTN.
- Lập trình và quản lý hệ thống từ xa qua DLOADX và GUARDX qua Ethernet, không cần đến công trình.
- GUARDX: phần mềm giám sát real-time cho phép operator theo dõi trạng thái tất cả zone, partition và user. INTEGRA 256 PLUS với ETHM-1 Plus cho phép GUARDX quản lý tập trung nhiều công trình từ một máy tính.
- Mobile app INTEGRA Control: arm/disarm cho người dùng cuối qua smartphone.
Firmware 1.21 của dòng INTEGRA Plus hỗ trợ thêm INTEGRA Soft bên cạnh DLOADX, cho phép giao diện lập trình hiện đại hơn, tương thích tốt hơn với Windows 10/11 và hỗ trợ tốt hơn cho tính năng Grade 3. Khuyến nghị dùng INTEGRA Soft cho dự án mới.
INT-GSM: kênh dự phòng LTE
INT-GSM khuyến nghị kết nối vào RS-485 bus của ETHM-1 Plus thay vì keypad bus trực tiếp, tiết kiệm slot keypad bus. Kênh LTE/HSPA+/EDGE/GPRS hoạt động như path dự phòng khi mất Ethernet, đảm bảo báo sự kiện liên tục. Module cho phép gửi SMS thông báo sự kiện và nhận lệnh điều khiển qua SMS (arm/disarm partition, kiểm tra trạng thái zone, điều khiển output).
Event log và Grade 3 audit
Dung lượng event log theo model: INTEGRA 64 PLUS lưu 5.631 sự kiện, INTEGRA 128 PLUS lưu 22.527 sự kiện, INTEGRA 256 PLUS lưu 24.575 sự kiện, tất cả trong NVRAM bảo vệ mất điện. Ở Grade 3, hệ thống có bộ nhớ riêng biệt cho sự kiện yêu cầu theo EN 50131 (hiển thị qua menu "View Grade3"), tách biệt với event log chung. Event log có thể in qua máy in nối cổng RS-232, hoặc xuất qua GUARDX, phục vụ yêu cầu báo cáo cho bảo hiểm hoặc cơ quan quản lý.
Kinh nghiệm lắp đặt và commissioning
1. Lập kế hoạch đánh số zone và phân bổ bus trước khi thi công
Zone numerate theo quy tắc cố định: 16 zone đầu trên mainboard, tiếp theo là zone của module expander theo thứ tự địa chỉ bus. Vẽ sơ đồ zone đầy đủ và ghi địa chỉ module ngay khi lắp vào tủ. Với INTEGRA 64 PLUS Grade 3, lập kế hoạch phân bổ bus theo khu vực ngay từ giai đoạn thiết kế để đơn giản hóa audit. Với INTEGRA 256 PLUS, kế hoạch bus topology chi tiết là bắt buộc do số lượng thiết bị lớn.
2. Keypad bus và expander bus không được lẫn lộn
Keypad bus và expander bus dùng chung giao diện vật lý nhưng giao thức hoàn toàn khác nhau. Kết nối nhầm module expander vào keypad bus sẽ khiến panel không nhận diện và hiển thị lỗi tamper hoặc communication loss liên tục mà không rõ nguyên nhân.
3. Kiểm tra firmware keypad trước khi lắp
Một số keypad cần firmware tối thiểu để hoạt động ổn định với INTEGRA Plus: INT-KLCD/KLCDR cần firmware 1.12 trở lên, INT-KLCDK/KLCDL/KLCDS cần 6.12 trở lên, INT-KSG cần 1.02 trở lên (và 2.00 trở lên nếu kết nối INTEGRA 256 PLUS). Update firmware keypad tại xưởng trước khi xuất công trình, đặc biệt với dự án nhiều keypad.
4. Test Grade 3 behavior trước bàn giao
Khi bật GRADE 3 option, một số hành vi thay đổi so với Grade 2:
-
LED alarm chỉ hiện sau khi nhập mã xác thực: người dùng không quen sẽ nghĩ bảng bị lỗi. Test scenario này với người dùng trước bàn giao.
-
Zone Isolating chỉ installer mới làm được: nếu user cố gắng thực hiện isolate, hệ thống từ chối. Giải thích rõ hạn chế này cho facility manager.
-
Arming failure khi có trouble: khi bật Grade 3, nếu cuối countdown exit delay xuất hiện zone vi phạm mới hoặc trouble mới, lệnh arm thất bại. Kiểm tra tất cả zone ổn định trước khi bàn giao.
5. Đổi mã service và phân quyền admin
Mã service mặc định 12345, mã admin object 1 là 1111. Với dự án Grade 3, quy trình bảo mật mã cần chặt chẽ: lưu mã service trong hệ thống quản lý có access control, hạn chế số người biết mã, cài đặt thời gian hết hạn truy cập service. Với INTEGRA 256 PLUS có 8 object, lập danh sách 8 object kèm tên đơn vị thuê/khu vực, mã master tương ứng và người nhận mã, bàn giao có ký nhận.
6. Cấu hình dual-path reporting và test trước bàn giao
INTEGRA Plus hỗ trợ báo đến 2 monitoring station. Cấu hình dual-path: ETHM-1 Plus làm primary path qua Ethernet, INT-GSM làm kênh backup LTE, kênh PSTN (modem tích hợp) làm tertiary. Gửi test event đến cả 2 trung tâm giám sát, xác nhận đủ 9 identifier nhận đúng tại ARC. Với hệ thống 256 zone, commissioning theo phase: sau khi lắp xong từng object hoặc từng tầng, test reporting ngay.
7. Tài liệu hóa cấu hình DLOADX trước khi bàn giao
Backup toàn bộ cấu hình DLOADX vào ít nhất 2 bản lưu trữ riêng biệt. Đây là tài liệu quan trọng cho bảo trì và mở rộng sau này. Với INTEGRA 256 PLUS, mất file cấu hình DLOADX đồng nghĩa với phải cấu hình lại từ đầu nếu mainboard cần thay thế.
Kết Luận
Dòng INTEGRA Plus là nền tảng báo động trung tâm Grade 3 đầy đủ nhất của Satel, phù hợp cho phần lớn dự án thương mại từ quy mô nhỏ đến lớn:
- INTEGRA 64 PLUS: công trình yêu cầu Grade 3 dưới 64 zone, ngân hàng, phòng máy chủ, kho tài sản.
- INTEGRA 128 Plus: tòa văn phòng, trường học, khu chung cư, cơ sở y tế từ 65 đến 128 zone.
- INTEGRA 256 Plus: khách sạn lớn, tòa nhà cao tầng, campus nhiều tòa nhà, khu công nghiệp, trên 128 zone.
Tích hợp với KNX qua INT-KNX-2, giám sát qua ETHM-1 Plus và GUARDX biến INTEGRA Plus thành trung tâm an ninh tích hợp đầy đủ trong hệ sinh thái tòa nhà thông minh. Kiến trúc module tương đồng giữa ba model cho phép tái sử dụng keypad và expander khi nâng cấp panel.
