Satel INT-TSI-W - Bàn Phím Cảm Ứng 7 Inch Cho INTEGRA, MQTT Và KNX IP
Trong các công trình dân dụng và thương mại cao cấp, giao diện vận hành hệ thống báo động không còn là thứ yếu. Chủ đầu tư cần điểm điều khiển đủ trực quan để dùng hàng ngày mà không cần đào tạo, đồng thời đủ linh hoạt để installer cấu hình theo workflow từng dự án. INT-TSI-W của Satel đáp ứng cả hai yêu cầu đó: màn hình cảm ứng 7 inch, giao diện widget tùy biến, tích hợp MQTT hai chiều, KNX IP và intercom SIP trong cùng một thiết bị. Bài này đi vào kiến trúc MASTER/SLAVE, các tính năng tích hợp thực tế và những điểm cần lưu ý khi đấu nối tại công trình.
INT-TSI-W là gì và tương thích với trung tâm nào?

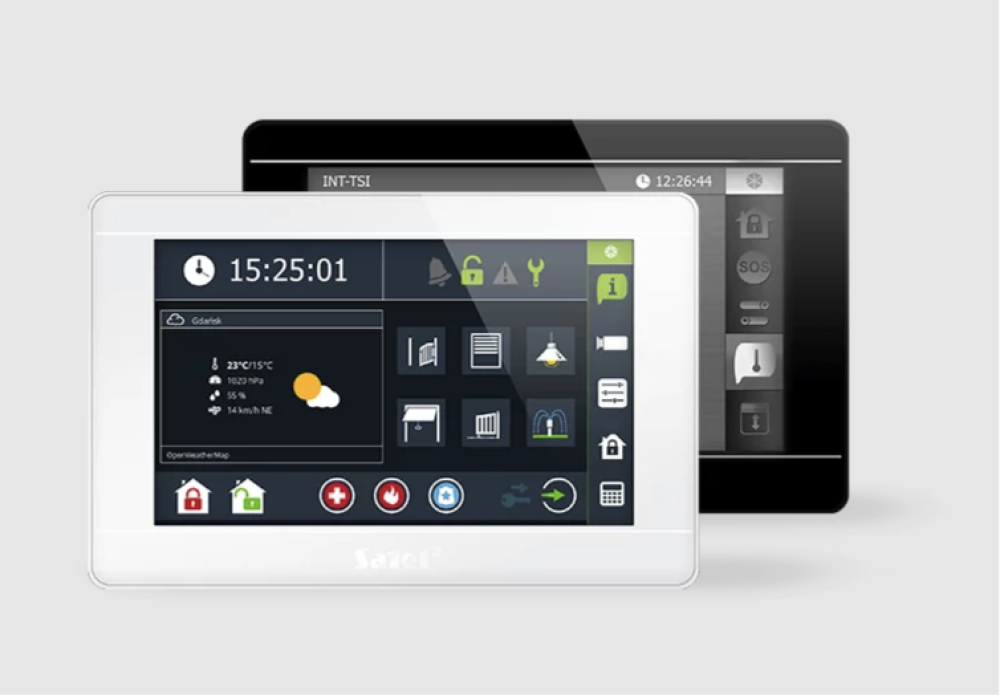

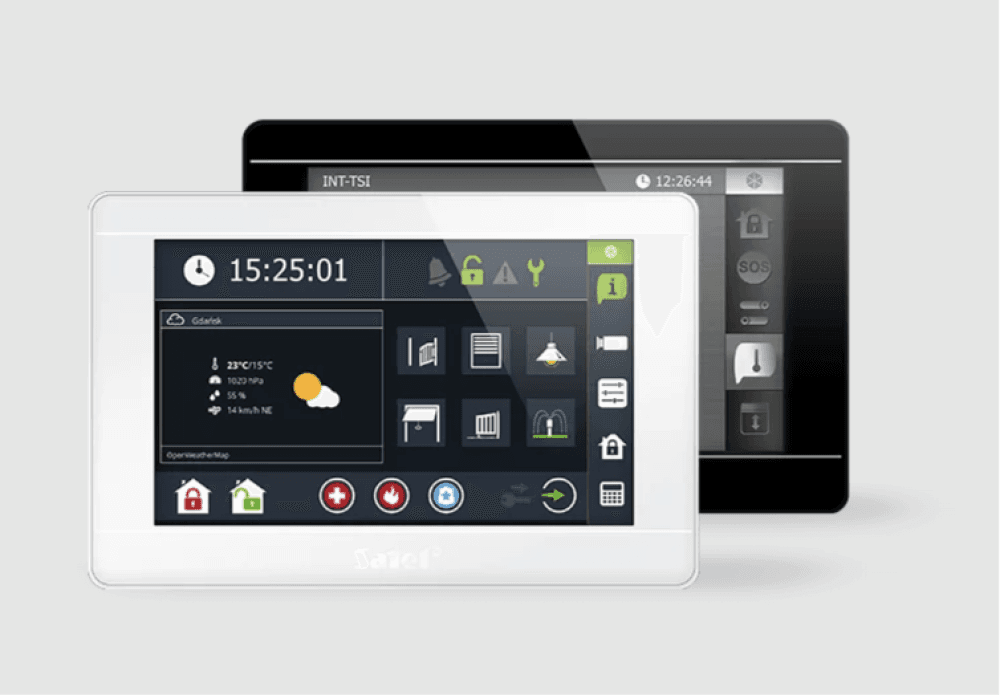

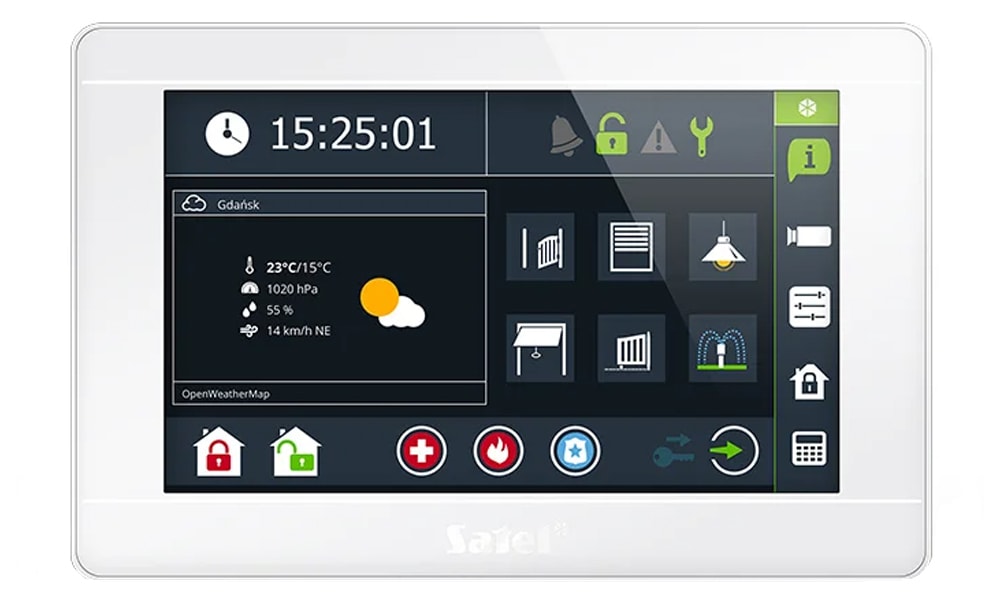

INT-TSI-W là phiên bản vỏ trắng của dòng bàn phím đồ họa INT-TSI, sử dụng màn hình cảm ứng 7 inch với giao diện dạng widget tương tự tablet. Khác với bàn phím LCD truyền thống có layout cố định, toàn bộ giao diện INT-TSI-W do installer thiết kế qua phần mềm TSI BUILDER và đẩy vào thiết bị qua Ethernet hoặc thẻ microSD.
Trung tâm tương thích: INTEGRA và INTEGRA Plus với firmware 1.15 trở lên, bao gồm INTEGRA 64, INTEGRA 64 PLUS, INTEGRA 128 PLUS và INTEGRA 256 PLUS.
Phần mềm cần: DLOADX 1.15.018 trở lên (cấu hình keypad), TSI BUILDER 1.1 trở lên (thiết kế giao diện).
Lưu ý: INT-TSI-W chỉ dùng với INTEGRA/INTEGRA Plus, không tương thích dòng VERSA hay PERFECTA. Với VERSA dùng VERSA-LCDM-WH.
MASTER và SLAVE kiến trúc hai điểm điều khiển
Điểm quan trọng cần nắm trước khi thiết kế topology là INT-TSI-W có hai chế độ vận hành khác nhau về cách kết nối với trung tâm.
MASTER mode là mặc định. Bàn phím kết nối vào keypad bus qua CKM, DTM, COM. Khi thêm Ethernet, MASTER mở thêm các tính năng: camera IP, intercom SIP, thời tiết, và cho phép thêm một SLAVE kết nối qua mạng.
SLAVE mode chỉ kết nối Ethernet, không đấu bus. Toàn bộ giao tiếp với trung tâm đi qua MASTER. SLAVE không xử lý zone cục bộ Z1/Z2. Mỗi MASTER chỉ hỗ trợ đúng một SLAVE, đây là giới hạn cứng theo tài liệu nhà sản xuất.
Ứng dụng thực tế: MASTER tại sảnh chính, SLAVE tại phòng bảo vệ hay phòng quản lý. Cả hai cùng điều khiển một trung tâm với giao diện widget có thể cấu hình riêng biệt cho từng vị trí. Không cần kéo thêm cáp bus cho SLAVE, chỉ cần Ethernet sẵn có.

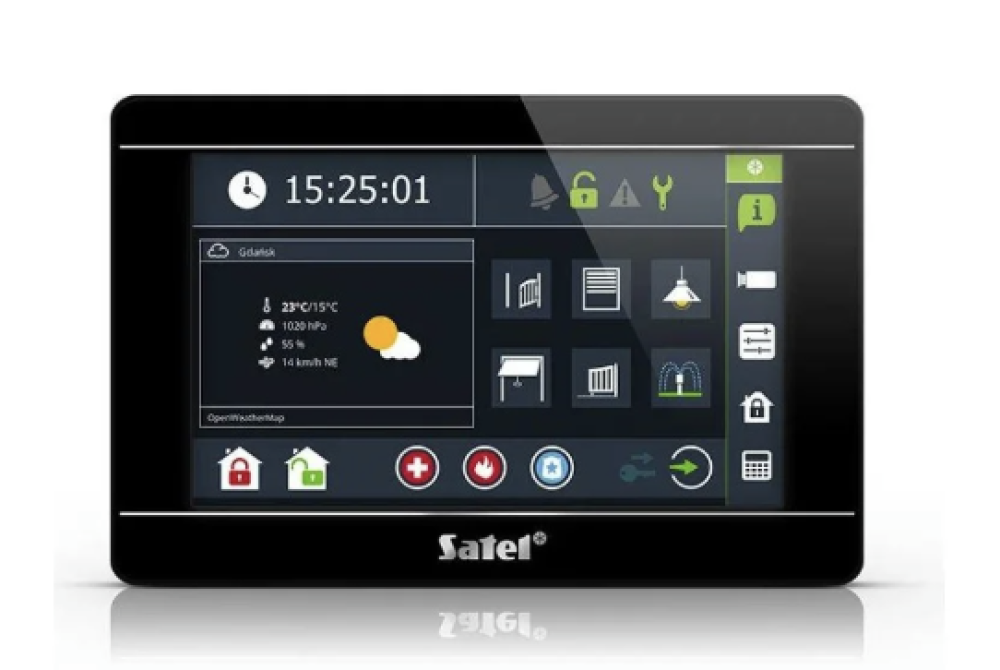

Tính năng widget và giao diện TSI BUILDER

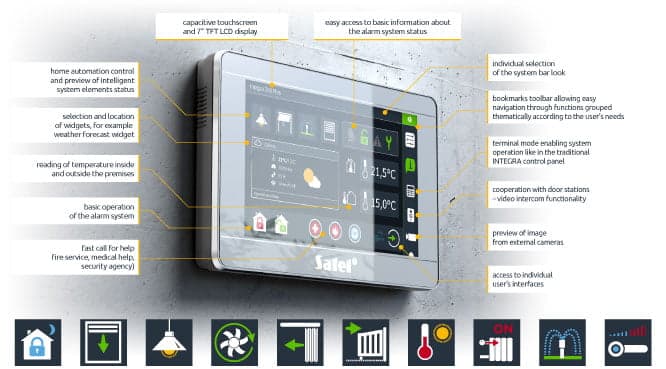

Giao diện INT-TSI-W được xây dựng hoàn toàn bằng widget: các khối tương tác hiển thị trạng thái và cho phép điều khiển chỉ bằng một thao tác chạm. Layout, màu sắc và chức năng từng widget do installer thiết kế trong TSI BUILDER, đẩy vào thiết bị qua Ethernet hoặc thẻ microSD mà không cần tháo vỏ.
Các widget và tính năng xác nhận từ tài liệu nhà sản xuất:
- Arming/disarming từng partition
- Trạng thái zone và output theo thời gian thực
- Widget Intercom: giao tiếp video với chuông cửa IP dùng giao thức SIP, trả lời và mở khóa cửa từ màn hình
- Hiển thị camera IP: JPEG, MJPEG, MPEG-4 (H.264/MPEG-4 AVC)
- Widget thời tiết tích hợp OpenWeatherMap
- Screensaver: đồng hồ, ngày tháng, trạng thái zone hoặc Photo Frame (slide ảnh)
- Terminal mode giả lập bàn phím LCD truyền thống khi cần
- Macro: chuỗi lệnh gán vào một nút, kích hoạt bằng tay hoặc tự động theo sự kiện zone/output
Macro là tính năng đáng chú ý cho công trình phức tạp: một thao tác "Ra ngoài" có thể arm tất cả partition, tắt đèn hành lang, gửi MQTT message về BMS, tất cả cùng lúc.
MQTT, KNX IP và tích hợp hệ thống
INT-TSI-W là một trong số ít keypad báo động hỗ trợ MQTT native, không cần gateway trung gian.
MQTT: Bàn phím hoạt động đồng thời cả MQTT server lẫn MQTT client. Trạng thái zone, partition, output của trung tâm INTEGRA có thể publish lên MQTT broker, và ngược lại các lệnh từ hệ thống BMS hay smarthome platform có thể điều khiển trung tâm qua MQTT. Đây là điểm tích hợp quan trọng cho dự án kết hợp hệ thống an ninh Satel với các platform như Home Assistant, Node-RED hay BMS tòa nhà.
KNX IP: INT-TSI-W hỗ trợ tích hợp KNX IP theo cơ chế gián tiếp. Bàn phím không kết nối trực tiếp vào bus KNX TP mà tích hợp ở lớp phần mềm khi trung tâm INTEGRA/INTEGRA Plus đã được cấu hình kết nối với hệ thống KNX. INT-TSI-W sau đó điều khiển các thiết bị KNX qua macro và widget của TSI. Phù hợp cho công trình có trung tâm INTEGRA đóng vai trò an ninh trong hệ thống tự động hóa KNX lớn hơn.
HTTP communication: Bổ sung cho MQTT, INT-TSI-W hỗ trợ HTTP để điều khiển các thiết bị automation kết nối với trung tâm.
Standalone mode: Bàn phím có thể hoạt động độc lập không cần trung tâm INTEGRA. Dùng khi chỉ cần giao diện điều khiển cho các thiết bị automation kết nối qua MQTT hoặc HTTP, không cần chức năng báo động.

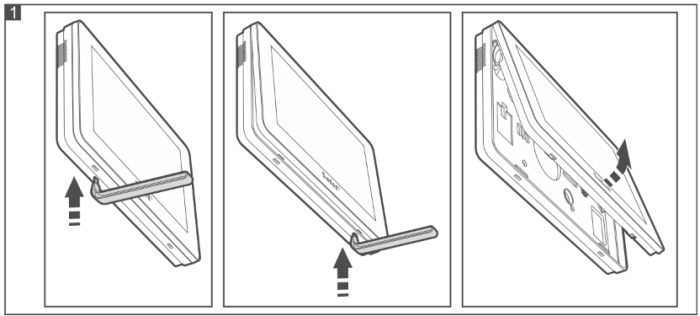

Đấu nối và lắp đặt

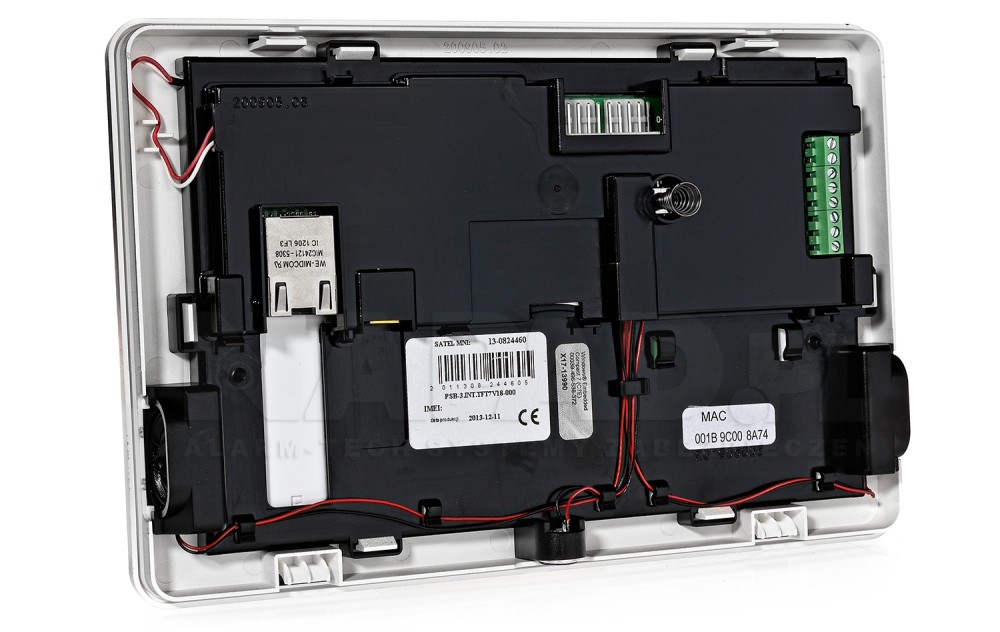

Terminals và cáp bus

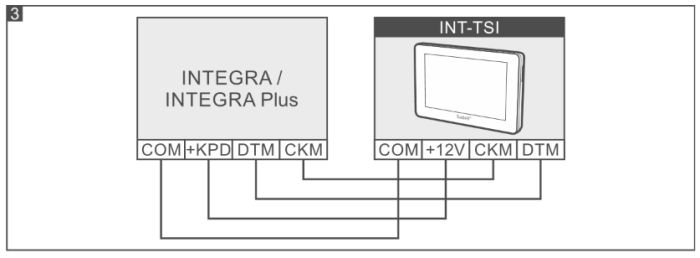

| Terminal | Chức năng |
|---|---|
| COM | Ground chung |
| +12V | Nguồn vào |
| CKM | Clock (keypad bus) |
| DTM | Data (keypad bus) |
| Z1, Z2 | Zone có dây (chỉ MASTER mode) |
| RSA, RSB | Dự phòng RS-485 (chưa kích hoạt) |
CKM và DTM không được đi chung trong một cặp xoắn khi dùng cáp UTP. Tất cả dây bus đi trong một cáp duy nhất. Chiều dài bus tối đa 300m.
Nguồn điện
Nguồn 12VDC từ trung tâm INTEGRA hoặc nguồn phụ riêng. Quan trọng: với INTEGRA 24, INTEGRA 32 và INTEGRA 128-WRL, không dùng output +KPD. Dùng OUT1 hoặc OUT2 lập trình kiểu "41. Power Supply". Công suất standby 500mA, max 620mA, cần kiểm tra nguồn phụ đủ tải trước khi thiết kế.
Ferrite ring và EMI
Vòng ferrite đi kèm trong hộp, bắt buộc lắp. Quấn cáp tối đa 3 vòng mỗi cáp, đặt trong hộp âm tường gần keypad nhất có thể. INT-TSI-W là thiết bị Class A, thiếu ferrite ring làm tăng nhiễu EMI và có thể gây mất ổn định truyền thông bus.
Kết nối Ethernet
Cáp chuẩn 100Base-TX, đầu RJ-45. Nhà sản xuất khuyến nghị dùng cáp mạng dẹt (flat network cable) vì linh hoạt hơn khi luồn qua phần mở của vỏ. Thiết bị chỉ được nối vào LAN nội bộ, không nối trực tiếp ra internet, phải qua router.
Ứng dụng theo loại công trình
Nhà ở cao cấp và biệt thự: INT-TSI-W lắp tại sảnh hoặc phòng ngủ chính. Widget intercom và camera cửa vào giúp kiểm soát khách ra vào mà không cần thiết bị riêng biệt. Giao diện trắng phù hợp nội thất hiện đại.
Văn phòng và tòa nhà thương mại: SLAVE mode lắp tại phòng bảo vệ không cần cáp bus thêm, chỉ dùng Ethernet sẵn có. MQTT integration đồng bộ trạng thái an ninh với BMS tòa nhà theo thời gian thực.
Công trình tích hợp KNX: INTEGRA đảm nhận an ninh, INT-TSI-W là giao diện vận hành duy nhất: arming báo động, điều khiển chiếu sáng KNX, rèm, HVAC trong cùng một màn hình qua widget và macro.
Kết luận
INT-TSI-W phù hợp khi dự án yêu cầu giao diện điều khiển an ninh hiện đại, tích hợp camera, intercom SIP và kết nối hai chiều với BMS hoặc KNX trong một thiết bị duy nhất. MQTT native và standalone mode mở rộng khả năng tích hợp vượt ra ngoài hệ sinh thái INTEGRA. Giới hạn cần lưu ý: ràng buộc chặt với INTEGRA/INTEGRA Plus, và mỗi MASTER chỉ hỗ trợ đúng một SLAVE. Liên hệ đội kỹ thuật KNXStore để tư vấn topology phù hợp cho dự án cụ thể.
