Gateway KBA Kanonbus: Kết Nối RS485 & KNX Vào BMS Tòa Nhà

Bạn đang gặp bài toán cũ nhưng không bao giờ hết nhức nhối trong ngành BMS: hệ thống điều hòa trung tâm chạy Modbus RTU qua RS485, thang máy dùng giao thức proprietary, đồng hồ điện dùng DL/T645, trong khi phần mềm quản lý tòa nhà như Niagara Framework hay Johnson Controls Metasys chỉ hiểu BACnet IP hoặc Modbus TCP. Kết quả là mỗi hệ thống con nằm một góc, vận hành thủ công, không có dashboard tổng hợp, và mỗi lần báo cáo lại phải thu thập dữ liệu từ nhiều nguồn khác nhau.

Gateway KBA từ Kanonbus được thiết kế đúng để giải quyết bài toán này. Dòng sản phẩm gồm 3 model là: KBA1002, KBA1004 và KBA2001 phủ hai kịch bản tích hợp phổ biến nhất trong các dự án BMS tại Việt Nam năm 2026: RS485 Modbus RTU sang BACnet IP, và KNX sang BACnet IP.

Kanonbus là thương hiệu gì? Tại sao lại đáng chú ý?

Kanonbus (tên đầy đủ: Shanghai Kanontec Electronic Technology Co., Ltd) là nhà sản xuất thiết bị giao thức công nghiệp có trụ sở tại Thượng Hải, Trung Quốc. Hãng chuyên sâu vào các giải pháp gateway chuyển đổi giao thức cho tự động hóa tòa nhà (Building Automation), với thế mạnh đặc biệt ở phân khúc RS485 → BACnet và KNX → BACnet.

Điểm đáng chú ý của Kanonbus so với các gateway đa năng thông thường trên thị trường:

• Chuyên dụng và không cố làm "tất cả mọi thứ", tập trung vào một bài toán và làm tốt
• Hỗ trợ giao thức phi tiêu chuẩn ngoài Modbus RTU chuẩn, KBA1002/KBA1004 còn hỗ trợ non-standard RS485, DL/T645 (đồng hồ điện), CJ/T188 (đồng hồ nước)
• Cấu hình qua web browser  không cần phần mềm chuyên dụng, chỉ cần Chrome/Firefox
• Chứng nhận CE đạt chuẩn an toàn điện châu Âu

Tổng quan dòng sản phẩm KBA 3 Model, 2 Kịch Bản Tích Hợp

Dòng KBA hiện gồm 3 model phủ 2 kịch bản tích hợp chính:

Cả 3 model dùng chung:

• Nguồn cấp: 9V–30V DC (linh hoạt, phù hợp tủ điện BMS)
• Giao diện mạng: 1 cổng RJ45
• Lắp đặt: thanh DIN rail tiêu chuẩn
• Nhiệt độ vận hành: 0°C đến 70°C
• Cấu hình: qua web browser tại địa chỉ 192.168.1.232

KBA1002 & KBA1004 RS485 Building Control Gateway

KBA1002/KBA1004 là gì và dùng trong trường hợp nào?

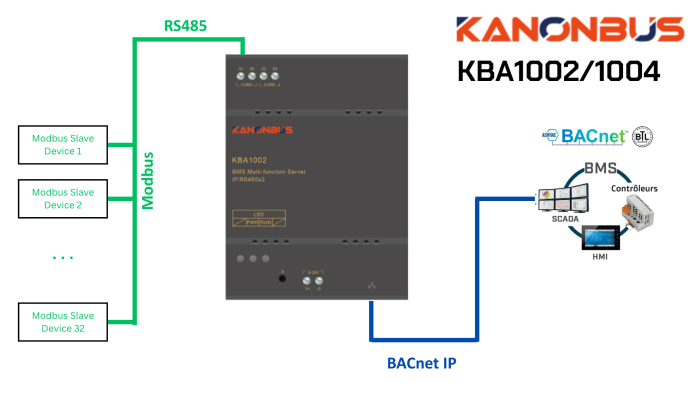

KBA1002 và KBA1004 là gateway chuyển đổi giao thức RS485 sang BACnet IP hoặc Modbus TCP, được thiết kế để tích hợp các thiết bị RS485 trong tòa nhà vào hệ thống BMS cấp cao hơn.

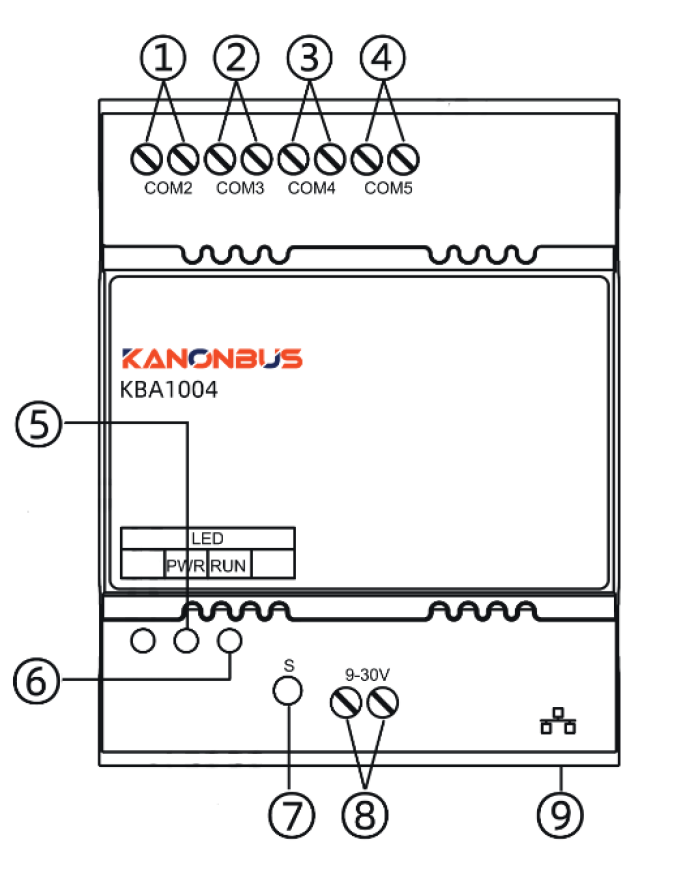

1) COM2: RS485 terminal block (KBA1002/KBA1004)

2) COM3: RS485 terminal block (KBA1002/KBA1004)

3) COM4: RS485 terminal block (KBA1004)

4) COM5: RS485 terminal block (KBA1004)

5) POWER indicator light: When powered on, it stays yellow.

6) RUN indicator light: It stays green when running. When sending and receiving data, it flashes rapidly in green.

7) Reset button: Press and hold this button for 6 seconds. When the RUN indicator light flashes rapidly and then stays on steadily again, the device will be restored to the factory settings (host IP network parameters, serial port settings, and startup mode).

8) Power supply interface: V+ is the positive pole and V- is the negative pole.

9) RJ45 network interface

Hai model này phù hợp khi bạn cần kết nối:

• Điều hòa trung tâm / VRF (Daikin, Mitsubishi, Carrier...) có cổng RS485 Modbus RTU
• Đồng hồ điện, đồng hồ nước dùng giao thức DL/T645 hoặc CJ/T188
• DDC (Direct Digital Controller) của các hệ thống HVAC
• PLC công nghiệp trong hệ thống điều khiển kỹ thuật
• Thang máy, cửa cuốn có cổng RS485 proprietary protocol
• Hệ thống chiếu sáng công nghiệp với bộ điều khiển RS485

Sự khác biệt giữa KBA1002 và KBA1004

Điểm khác biệt duy nhất và quan trọng nhất là số cổng RS485:

• KBA1002: 2 cổng RS485 (COM2, COM3) → phù hợp công trình vừa, kết nối 2 bus RS485 độc lập
• KBA1004: 4 cổng RS485 (COM2, COM3, COM4, COM5) → phù hợp công trình lớn, tòa nhà nhiều tầng cần phân chia bus theo khu vực

Lưu ý kỹ thuật: Mỗi bus RS485 độc lập có thể mang tối đa 32 thiết bị (slave) theo chuẩn RS485. Nếu dự án có nhiều hơn 32 thiết bị RS485, KBA1004 với 4 bus độc lập là lựa chọn đúng  không nên cố nhét quá nhiều thiết bị vào 1 bus.

Bảng thông số kỹ thuật KBA1002 / KBA1004

KBA2001 Dedicated KNX Building Control Gateway

KBA2001 là gì và giải quyết vấn đề gì?

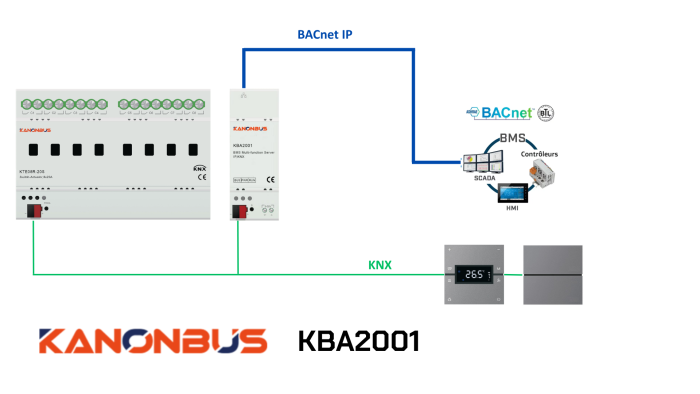

KBA2001 là gateway chuyên dụng chuyển đổi giao thức KNX/EIB sang BACnet IP hoặc Modbus TCP. Đây là giải pháp cho bài toán phổ biến trong các dự án tòa nhà lớn: phần mềm BMS không kết nối được với hệ thống KNX.

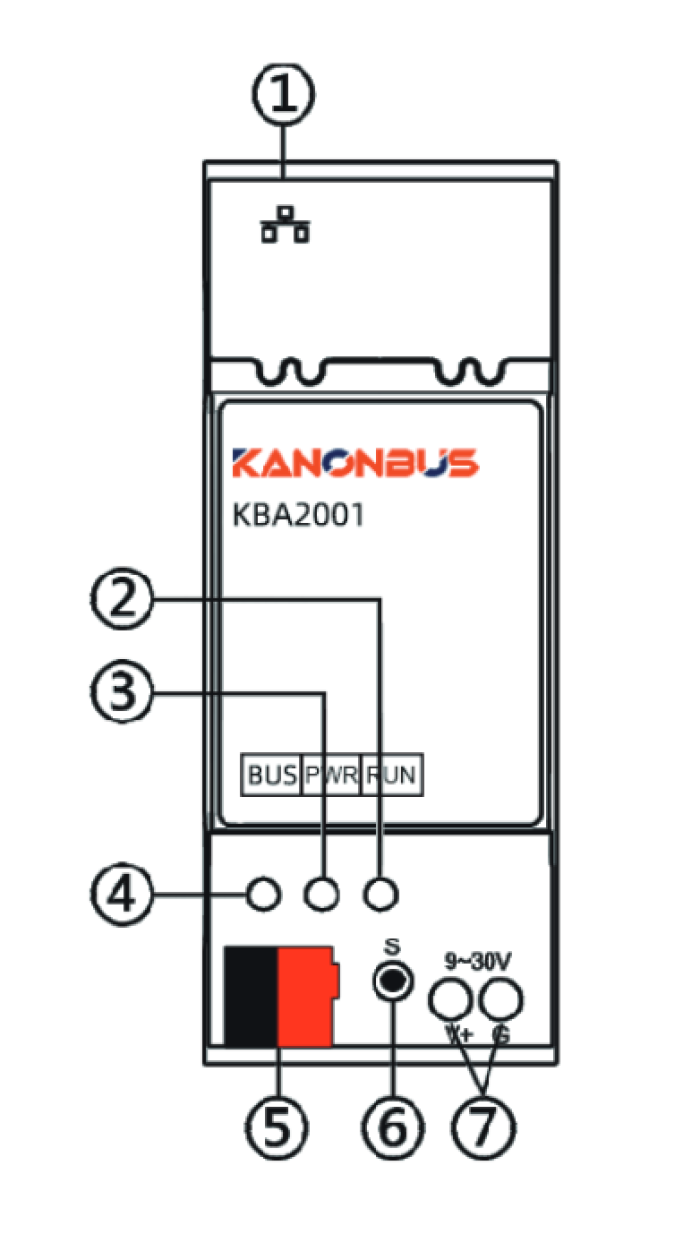

① RJ45 network interface

② RUN indicator light: When powered on, it stays green. When sending and receiving data, it flashes rapidly in green.

③ PWR indicator light: When powered on, it stays orange.

④ BUS indicator light: After being connected to the KNX system, it stays red.

⑤ KNX bus terminal: It can be connected to the KNX system.

⑥ Reset button: Press and hold this button for 6 seconds. When the RUN indicator light flashes rapidly and then stays on again, the device will be restored to the factory settings (host IP network parameters, serial port settings, and startup mode).

⑦ Auxiliary power supply input terminal: Use a 9V - 30V DC power supply. V+ is the positive pole and G is the negative pole

Các phần mềm BMS lớn như Johnson Controls Metasys, Honeywell EBI, Siemens Desigo CC, Schneider EcoStruxure Building, và Niagara Framework đều không có driver KNX native. Khi chủ đầu tư muốn tích hợp hệ thống KNX (lighting control của ABB, Siemens, Schneider, Jung, Gira...) vào dashboard BMS chung, KBA2001 chính là cầu nối bắt buộc.

Ứng dụng thực tế của KBA2001

KBA2001 đặc biệt phù hợp trong các kịch bản sau:

1. Khách sạn 4–5 sao: Hệ thống lighting control KNX ở từng phòng cần báo cáo trạng thái về hệ thống SCADA/BMS tầng tòa nhà
2. Tòa nhà văn phòng: KNX điều khiển rèm và chiếu sáng, BMS quản lý năng lượng tổng thể cần data từ KNX để tính chỉ số PUE
3. Bệnh viện, trường học: Hệ thống ánh sáng KNX tích hợp vào BMS trung tâm để giám sát và điều khiển từ phòng kỹ thuật
4. Retrofit dự án cũ: Tòa nhà đã cài KNX cần nâng cấp lên BMS trung tâm mà không muốn thay toàn bộ hạ tầng KNX

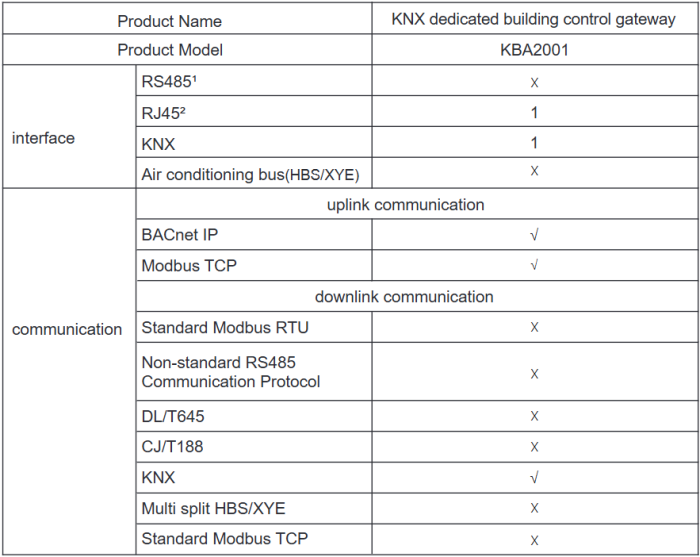

Bảng thông số kỹ thuật KBA2001

Lưu ý lắp đặt quan trọng với KBA2001

KBA2001 cần 2 nguồn cấp riêng biệt:

1. KNX bus (29V DC từ KNX power supply) cấp cho phần KNX
2. Nguồn phụ 9V–30V DC vào terminal V+/G cấp cho phần xử lý và Ethernet

Đây là lỗi phổ biến khi lắp đặt: chỉ cắm KNX bus mà quên nguồn phụ, thiết bị sẽ không khởi động được. Đảm bảo cả hai nguồn đều được cấp trước khi kiểm tra kết nối.

Cách cấu hình Gateway KBA qua Web Browser, Không Cần Phần Mềm

Một trong những ưu điểm thực chiến của dòng KBA là cấu hình hoàn toàn qua web browser tiêu chuẩn  không cần cài driver, không cần phần mềm chuyên dụng, không cần laptop kỹ thuật đặc biệt.

Quy trình cấu hình cơ bản:

1. Kết nối máy tính vào cùng mạng với gateway KBA (hoặc kết nối thẳng bằng cáp LAN)
2. Mở trình duyệt Chrome hoặc Firefox (KHÔNG dùng Internet Explorer)
3. Truy cập địa chỉ: 192.168.1.232
4. Đăng nhập: Username admin / Password 123
5. Cấu hình COM port (baud rate, parity, stop bit) và mapping register/object

Lưu ý: Mặc định IP là 192.168.1.232. Nếu mạng dự án có subnet khác, cần đổi IP trước khi tích hợp vào hệ thống. Nhớ ghi chép IP mới tránh mất quyền truy cập.

Reset về factory default nếu cần: Giữ nút Reset 6 giây đến khi đèn RUN nhấp nháy nhanh rồi sáng lại ổn định → toàn bộ cấu hình (IP, COM, startup mode) trở về mặc định.

So Sánh Nhanh KBA1002, KBA1004 và KBA2001?

Quy tắc chọn đơn giản:

• Có thiết bị RS485 ≤ 2 bus → KBA1002
• Có thiết bị RS485 từ 3–4 bus → KBA1004
• Có hệ thống KNX cần tích hợp BMS → KBA2001
• Có cả RS485 lẫn KNX → dùng cả KBA1004 + KBA2001

Kết luận về Gateway KBA: Nhỏ Gọn, Chuyên Dụng, Đúng Việc

Dòng gateway KBA từ Kanonbus không phải thiết bị "làm tất cả" đó là điểm mạnh, không phải điểm yếu. Khi một thiết bị được thiết kế chuyên sâu cho đúng một bài toán (RS485 → BACnet hoặc KNX → BACnet), nó làm tốt bài toán đó hơn các giải pháp đa năng. Cấu hình đơn giản qua web browser, lắp DIN rail tiêu chuẩn, nguồn DC linh hoạt từ 9V đến 30V tất cả giúp rút ngắn thời gian commissioning trên công trình.

Nếu bạn đang thiết kế hệ thống BMS cho tòa nhà văn phòng, khách sạn, bệnh viện hay khu công nghiệp và cần cầu nối giữa RS485/KNX với BACnet IP dòng gateway KBA Kanonbus là lựa chọn đáng cân nhắc đầu tiên.
