Cảm biến rèm hồng ngoại không dây ngoài trời Satel AOCD-260 - ABAX 2, Grade 2, IP54

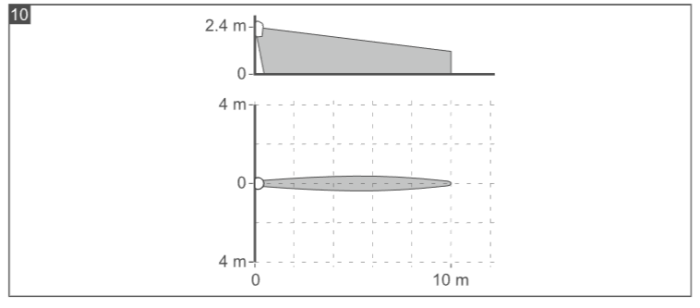

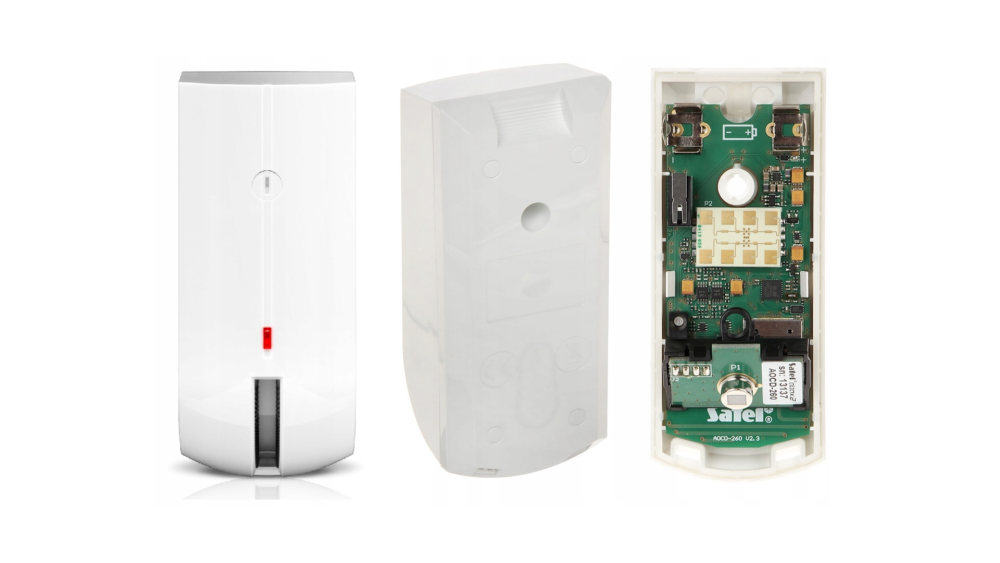

Satel AOCD-260 là cảm biến dạng rèm dual technology (PIR + MW) không dây, hoạt động trong hệ thống ABAX 2 và ABAX, thiết kế cho bảo vệ chu vi ngoài trời lẫn trong nhà ở điều kiện môi trường khắc nghiệt. Tầm xa radio tới 2000 m với ACU-220 trong ABAX 2, IP54, chuẩn môi trường EN 50130-5 Class IIIa, nhiệt độ -40°C đến +55°C. Vùng phủ 10 m x 0,6 m (6°) phù hợp cho bảo vệ điểm xâm nhập hàng rào, cổng, và chu vi tòa nhà. Grade 2 theo EN 50131-2-4 khi lắp trực tiếp tường.

Hoạt động trong hệ ABAX 2 và ABAX

AOCD-260 tương thích với cả hai thế hệ hệ thống không dây Satel.

Trong ABAX 2: mã hóa AES hai chiều, 4 kênh truyền tự chọn để tránh nhiễu, cập nhật firmware từ xa, cấu hình từ xa hoàn toàn. Controller hỗ trợ: ACU-220 (tầm xa 2000 m) và ACU-280 (tầm xa 1600 m). Bật chế độ ECO để kéo dài tuổi thọ pin: chu kỳ giao tiếp tăng lên mỗi 3 phút, tuổi thọ pin có thể tăng gấp 4 lần. Khi ECO bật, đạt Grade 2 EN 50131-2-4.

Trong ABAX (thế hệ cũ): tầm xa tới 500 m với ACU-120 hoặc ACU-270 (firmware 5.04 trở lên) và INTEGRA 128-WRL (firmware 1.19 trở lên). Lưu ý: trong hệ INTEGRA/VERSA, AOCD-260 được nhận dạng là AOCD-250 (không phân biệt model trong phần mềm Satel).

Không thể vận hành đồng thời bởi cả ABAX 2 controller và ABAX controller/INTEGRA 128-WRL.

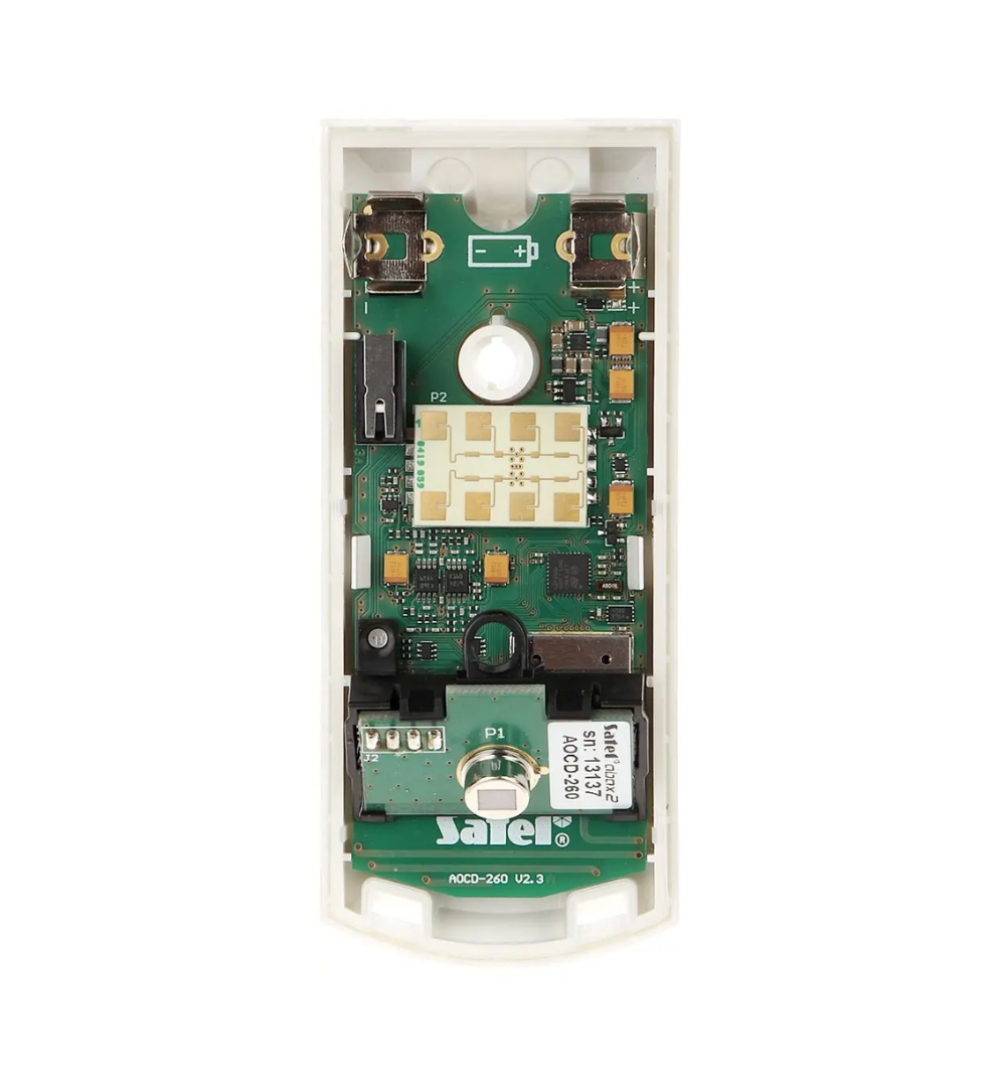

Cơ chế phát hiện dual technology

AOCD-260 alarm khi cả PIR và MW đều phát hiện chuyển động trong vòng dưới 5 giây. Trong chế độ Active: MW chỉ kích hoạt sau khi PIR phát hiện chuyển động, giúp tiết kiệm pin và giảm nhiễu. Trong chế độ Passive: MW tắt hoàn toàn, chỉ PIR hoạt động và chỉ gửi thông tin trạng thái PIR trong mỗi chu kỳ polling, không tạo alarm chuyển động.

Khi điện áp pin giảm dưới 2,75 V, độ nhạy sensor tự động được giảm để tránh false alarm do linh kiện hoạt động không ổn định khi điện áp thấp. Đây là tính năng khác biệt so với AOCD-250 (thế hệ cũ).

Sau khi bắt đầu chế độ test, MW cần 10 giây để hiệu chỉnh tự động. Trong 10 giây đầu sau khi bắt đầu test mode, không có vật chuyển động nào trong vùng phủ của MW.

Chế độ hoạt động và ECO

Active mode: Cả alarm chuyển động và tamper alarm được gửi ngay lập tức. MW kích hoạt sau khi PIR phát hiện.

Passive mode: Chỉ tamper alarm gửi ngay. MW tắt để tiết kiệm pin. PIR vẫn hoạt động và gửi thông tin trạng thái trong polling. Không có alarm chuyển động trong Passive mode.

Chuyển đổi giữa Active và Passive được thực hiện từ xa qua controller. Trong hệ INTEGRA/VERSA/PERFECTA 64 M, chế độ có thể tự đổi theo trạng thái partition: disarmed dùng Passive, armed dùng Active.

ECO mode (chỉ ABAX 2): Chu kỳ polling tăng từ mặc định lên mỗi 3 phút, tuổi thọ pin tăng gấp 4 lần. Đạt Grade 2 EN 50131-2-4 khi ECO bật.

Lắp đặt và kiểm tra tín hiệu

Trước khi cố định AOCD-260 vĩnh viễn, kiểm tra mức tín hiệu tại vị trí lắp. Mức tín hiệu tối thiểu 40% để đảm bảo giao tiếp ổn định. Nếu dưới 40%, thử di chuyển thiết bị 10 đến 20 cm, đôi khi thay đổi nhỏ cải thiện đáng kể tín hiệu. Thiết bị ARF-200 tester cho phép kiểm tra mức tín hiệu tại vị trí tương lai mà không cần cố định thiết bị trước.

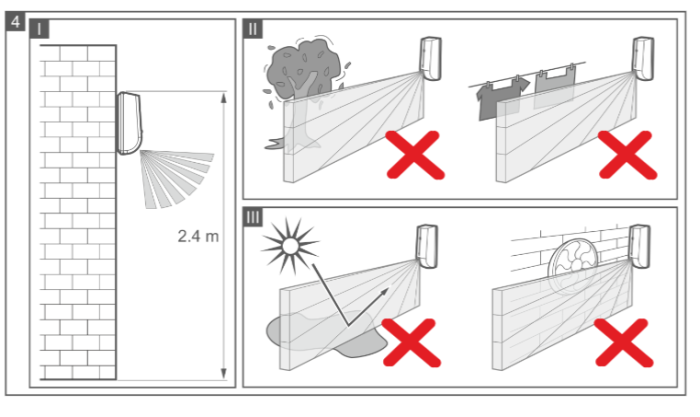

Điều kiện lắp đặt:

  • Lắp ở vị trí có mái che hoặc dưới mái bảo vệ, tránh dòng nước mưa chảy dọc vỏ
  • Không lắp gần vật chuyển động trong bán kính 3 m (cành cây, bụi, quần áo phơi)
  • Không hướng vào bề mặt phản xạ, quạt, nguồn nhiệt
  • Tránh vị trí phơi nắng trực tiếp

Để đạt Grade 2, lắp trực tiếp lên tường không dùng bracket. Khi lắp trên bracket, chỉ đạt Grade 1.

Sau khi lắp, cấu hình độ nhạy PIR và MW qua ABAX 2/ABAX controller software. Thực hiện test mode để xác nhận vùng phủ. LED ba màu hiển thị: polling (nhấp nháy ngắn 80 ms), MW phát hiện (xanh lá 4 giây), PIR phát hiện (xanh dương 4 giây), alarm (đỏ 2 giây).

Tương thích với bảng điều khiển Satel

AOCD-260 hoạt động với toàn bộ dòng bảng điều khiển Satel hỗ trợ ABAX 2 hoặc ABAX:

Phiên bản có dây tương đương là AGATE (Grade 3, cùng IP54 và dải nhiệt độ). Phiên bản không dây thế hệ cũ là AOCD-250 (chỉ ABAX, không hỗ trợ ABAX 2).

Khi nào chọn AOCD-260 thay vì cảm biến Satel khác?

Giống AGATE, AOCD-260 là curtain sensor (phát hiện vượt qua mặt phẳng), không phải volumetric. Lợi thế chính: 2 zone độc lập từ 1 thiết bị ABAX 2. Khi nào dùng curtain vs volumetric, và khi nào cần 2 zone vs 1 zone, là 2 quyết định quan trọng.

Tình huống Chọn AOCD-260 Chọn thiết bị khác
Cần 2 zone curtain từ 1 điểm lắp ABAX 2 AOCD-260 Không có thiết bị ABAX 2 nào khác làm được
1 zone duy nhất, môi trường có mái Lãng phí tính năng AGATE tiết kiệm hơn
Bảo vệ vùng rộng (sân, bãi đậu xe) thay vì line crossing Không phù hợp (curtain pattern) OPAL volumetric 90°
Outdoor khắc nghiệt, -10°C trở xuống Cân nhắc AOCD-250 (-40°C, IP54)
Cần cáp (đã có hạ tầng) Bỏ qua lợi thế wireless OPAL wired có thể phù hợp hơn về chi phí lâu dài
Cần dusk sensor D/N output Không có OPAL PLUS

AOCD-260 phù hợp với dự án và vị trí nào?

AOCD-260 phù hợp nhất khi dự án cần phân biệt hướng xâm nhập hoặc giám sát hai điểm tiếp cận riêng biệt.

Loại dự án phù hợp:

  • Văn phòng có 2 cổng vào gần nhau: AOCD-260 lắp ở giữa, zone A giám sát cổng trái, zone B giám sát cổng phải, tiết kiệm một thiết bị so với dùng 2 AGATE riêng lẻ.
  • Kho hàng với 2 lối vào độc lập: lập trình panel INTEGRA/PERFECTA phản ứng khác nhau theo zone A hay B bị kích.
  • Biệt thự có cổng chính và cổng phụ trong phạm vi radio gần nhau: 1 AOCD-260 thay 2 thiết bị riêng.

Vị trí lắp đặt điển hình: điểm giữa hai cổng liền kề, góc tường nơi hai hành lang giao nhau, và bất kỳ vị trí nào cần phân vùng hai hướng tiếp cận từ một thiết bị.

Satel AOCD-260 khác gì cảm biến chống trộm thông thường?

AOCD-260 là cảm biến rèm kép ABAX 2 868MHz, cung cấp 2 zone phát hiện độc lập từ một thiết bị. Cảm biến PIR dân dụng không có kiến trúc dual-zone và không có supervision.

Tiêu chí Satel AOCD-260 Cảm biến dân dụng PIR on/off
Chứng nhận Grade 2 EN50131 Không có chứng nhận an ninh
Zone 2 zone phát hiện độc lập từ 1 thiết bị 1 zone duy nhất
Giao tiếp ABAX 2 868MHz bidirectional, ACK xác nhận từng gói RF 433MHz simplex hoặc dry contact, không ACK
Giám sát Panel kiểm tra liên lạc định kỳ, báo lỗi khi mất tín hiệu Không phát hiện khi thiết bị bị tắt
Vùng phát hiện Rèm hẹp theo từng kênh, kiểm soát hướng tiếp cận PIR góc rộng
Chống phá Tamper switch + supervision RF Không có
Pin CR123A, sleep mode thực sự, 3+ năm Pin thường, 1-2 năm
Hệ thống INTEGRA, PERFECTA, VERSA, MICRA qua ACU-120/ACU-270 Panel dân dụng cơ bản

Với 2 zone độc lập, AOCD-260 cho phép hệ thống INTEGRA/PERFECTA phân biệt chính xác hướng xâm nhập: zone A hay zone B bị kích hoạt trước. Logic này hỗ trợ automation phức tạp hơn nhiều so với cảm biến dân dụng đơn zone.

Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.

Kết luận

Satel AOCD-260 là phiên bản không dây thế hệ mới của dòng cảm biến rèm ngoài trời Satel, tích hợp ABAX 2 với mã hóa AES, tầm xa 2000 m, và cập nhật firmware từ xa. IP54, Class IIIa, và dải nhiệt độ -40°C đến +55°C đảm bảo hoạt động ổn định trong mọi điều kiện thời tiết Việt Nam. Grade 2 EN 50131-2-4 đáp ứng yêu cầu bảo mật cho dự án thương mại và công nghiệp.

Câu hỏi thường gặp

AOCD-260 hỗ trợ cả ABAX 2 lẫn ABAX thế hệ cũ, có mã hóa AES, tầm xa 2000 m với ABAX 2, cập nhật firmware từ xa, và tự giảm độ nhạy khi pin yếu. AOCD-250 chỉ hỗ trợ ABAX thế hệ cũ, tầm xa 500 m, không có tính năng tự giảm độ nhạy. AOCD-260 là phiên bản mới hơn, được khuyến nghị cho các dự án mới.

Đây là cách phân loại nội bộ của phần mềm Satel INTEGRA/VERSA: các cảm biến AOCD được nhận dạng chung là AOCD-250 trong giao diện. Không ảnh hưởng đến tính năng hoạt động thực tế.

Tối thiểu 40% theo chỉ thị của controller ABAX 2/ABAX. Dưới 40%, giao tiếp không đáng tin cậy. Nếu tín hiệu thấp, thử di chuyển thiết bị 10 đến 20 cm hoặc sử dụng repeater ARU-200 (ABAX 2) để kéo dài tầm xa.

Để tiết kiệm pin. MW tiêu thụ điện đáng kể so với PIR. Trong Passive mode (thường dùng khi hệ thống disarmed), không cần phát hiện chuyển động nên MW tắt. Khi armed, chuyển sang Active mode và MW kích hoạt sau PIR.

Khuyến nghị có mái che hoặc lắp dưới mái bảo vệ để nước mưa và tuyết tan không chảy trực tiếp xuống vỏ thiết bị. IP54 bảo vệ khỏi bụi và nước bắn, nhưng dòng nước chảy mạnh liên tục có thể thâm nhập qua khe thông gió. Mái che cũng bảo vệ thấu kính khỏi tích tụ nước hoặc băng.

Vùng phủ 10 m theo chiều ngang và 0,6 m theo chiều sâu, góc 6°, phù hợp cho bảo vệ điểm vượt hàng rào cụ thể. Để bảo vệ đoạn hàng rào dài hơn 10 m, cần lắp nhiều AOCD-260 nối tiếp với vùng phủ chồng lên nhau nhẹ.

Có. AOCD-260 tích hợp cảm biến nhiệt độ với dải đo -40°C đến +55°C, độ chính xác ±1°C. Giá trị nhiệt độ hiện tại được gửi trong mỗi chu kỳ polling, cho phép controller ABAX 2 giám sát nhiệt độ môi trường tại điểm lắp đặt.
