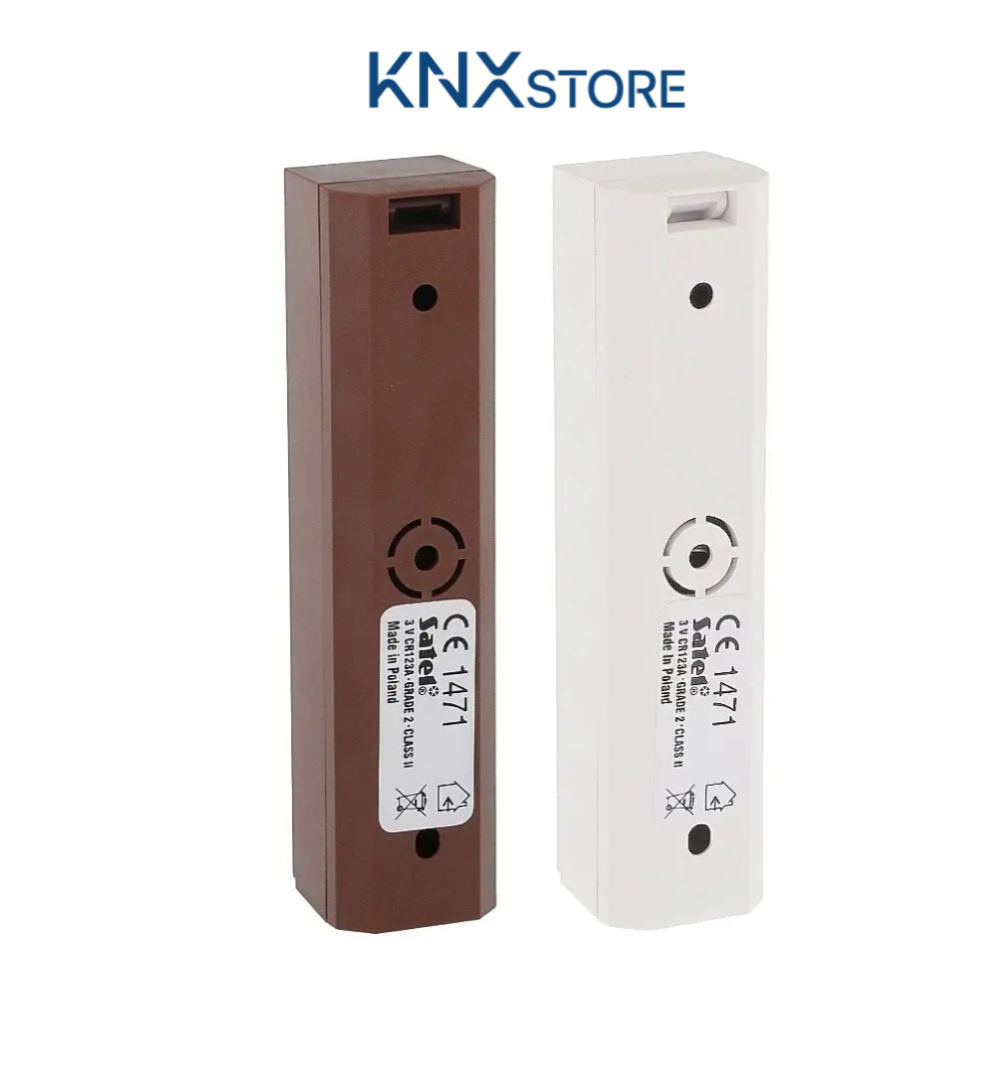

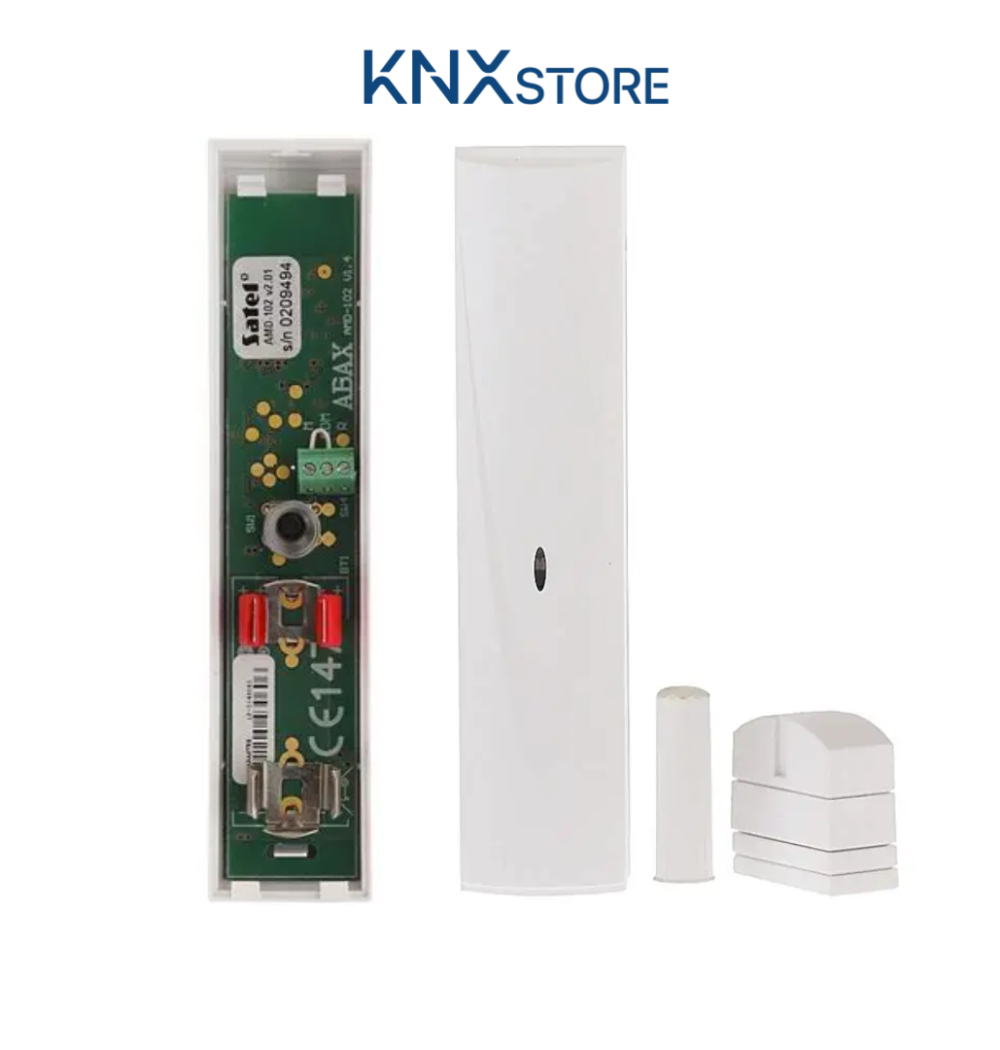

Satel AMD-100 - Công Tắc Cửa Không Dây 2 Kênh Hệ Thống ABAX 2
AMD-100 thuộc hệ sinh thái ABAX 2 của Satel, khác hoàn toàn với hệ thống 433MHz (MMD-300/302). ABAX 2 dùng tần số 868MHz, cơ chế hai chiều (bidirectional), bảo mật cao hơn và tầm xa ổn định hơn trong môi trường có nhiều thiết bị 433MHz.
Điểm đặc trưng của AMD-100 là 2 kênh: reed switch tích hợp và input NC. Trong hệ thống ABAX, 2 kênh này chiếm 2 position riêng biệt, tương đương 2 zone độc lập trên trung tâm. Kênh 1 báo cửa mở/đóng, kênh 2 nhận tín hiệu từ cảm biến ngoài (cảm biến cuốn, cảm biến rung, hoặc bất kỳ tiếp điểm NC nào).
So với MMD-302 (433MHz), AMD-100 dùng 868MHz ABAX với giao tiếp hai chiều, phù hợp cho hệ thống lớn hơn, chuyên nghiệp hơn và tích hợp chặt chẽ với INTEGRA qua module ACU.
Hệ thống ABAX 2 khác gì 433MHz
| Tiêu chí | 433MHz (MMD-300/302) | ABAX 2 (AMD-100) |
|---|---|---|
| Tần số | 433MHz | 868MHz |
| Giao tiếp | Một chiều (simplex) | Hai chiều (bidirectional) |
| Cấu hình từ xa | Không | Có (remote configuration) |
| Controller | Tích hợp trong PERFECTA/MICRA/VERSA-MCU | ACU-120 / ACU-270 |
| Bảo mật | Proprietary rolling code | ABAX protocol mã hóa cao hơn |
| Quy mô | Nhỏ (nhà ở, văn phòng nhỏ) | Lớn hơn, công trình thương mại |
ABAX 2 phù hợp khi hệ thống có nhiều thiết bị không dây, cần cấu hình từ xa, hoặc tích hợp với INTEGRA qua ACU module. 433MHz phù hợp hệ thống nhỏ hơn.
Chiếm 2 position ABAX ý nghĩa thực tế
Mỗi thiết bị ABAX được gán số position trong controller. AMD-100 chiếm 2 position:
- Position N: zone cảm biến từ (reed switch)
- Position N+1: zone input NC ngoài
Khi đăng ký AMD-100 vào ACU-120 (hỗ trợ tối đa 48 position), AMD-100 chiếm 2 trong 48 slot. Controller INTEGRA xem AMD-100 như 2 zone riêng biệt và cấu hình, theo dõi độc lập.
Input NC (kênh 2) kết nối thiết bị ngoài
Input NC trên AMD-100 dùng terminal M và COM. Nếu không có thiết bị kết nối, bắt buộc nối tắt M xuống COM để tránh báo alarm liên tục. Thiết bị ngoài phổ biến: cảm biến cuốn, vibration detector, glass break contact có dây.
Input NC cần thiết bị ngoài có nguồn riêng. AMD-100 không cấp nguồn qua terminal M.
Cấu hình từ xa (Remote Configuration)
ABAX 2 hỗ trợ cấu hình từ xa qua controller ACU-120/ACU-270. Sau khi đăng ký, có thể cài đặt các thông số của AMD-100 (chọn reed switch nào active trong 2 reed tích hợp) mà không cần mở nắp thiết bị. Tính năng này tiết kiệm thời gian trong dự án lớn có nhiều điểm cảm biến.
Tích hợp AMD-100 vào INTEGRA và VERSA
AMD-100 không kết nối trực tiếp vào INTEGRA. Cần module ACU-120 hoặc ACU-270 làm cầu nối giữa hệ thống ABAX và bus INTEGRA. Module ACU cắm vào bus RS hoặc DLOAD10 của INTEGRA. Sau đó, INTEGRA thấy AMD-100 như các zone thông thường và cấu hình tương tự zone có dây.
Lợi thế của cách này: INTEGRA vẫn giữ toàn bộ tính năng (arm/disarm, zone programming, event log) trong khi các điểm cảm biến không cần đi dây.
LED và kiểm tra hoạt động
LED trên AMD-100 hoạt động:
- 2 phút sau khi lắp pin: LED sáng để kiểm tra vị trí và tín hiệu
- Trong test mode: LED sáng khi zone alarm (mở cửa hoặc kích hoạt input M)
- LED alarm: ON trong 2 giây mỗi lần alarm
- LED polling: nhấp nháy ngắn (80ms) mỗi lần polling
Kết luận
AMD-100 là cảm biến từ không dây ABAX 2 dành cho hệ thống báo động chuyên nghiệp tích hợp INTEGRA hoặc VERSA. Hai kênh độc lập, giao tiếp hai chiều, cấu hình từ xa. Phù hợp công trình thương mại cần độ tin cậy cao. Với hệ thống 433MHz đơn giản hơn, MMD-300 và MMD-302 là lựa chọn thay thế phù hợp.
