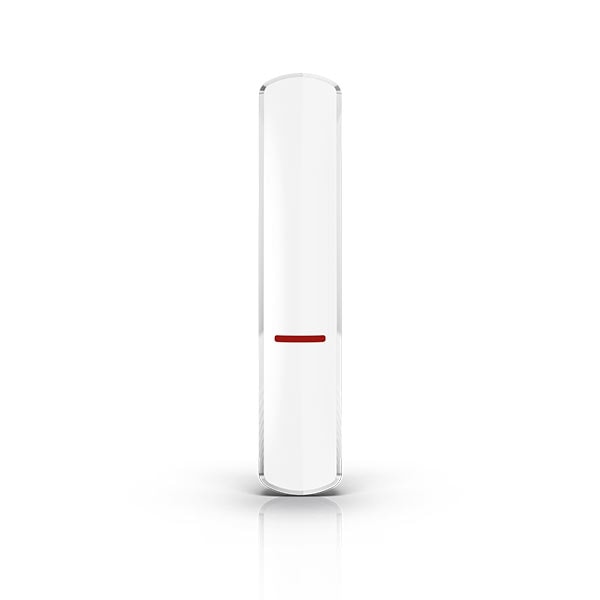

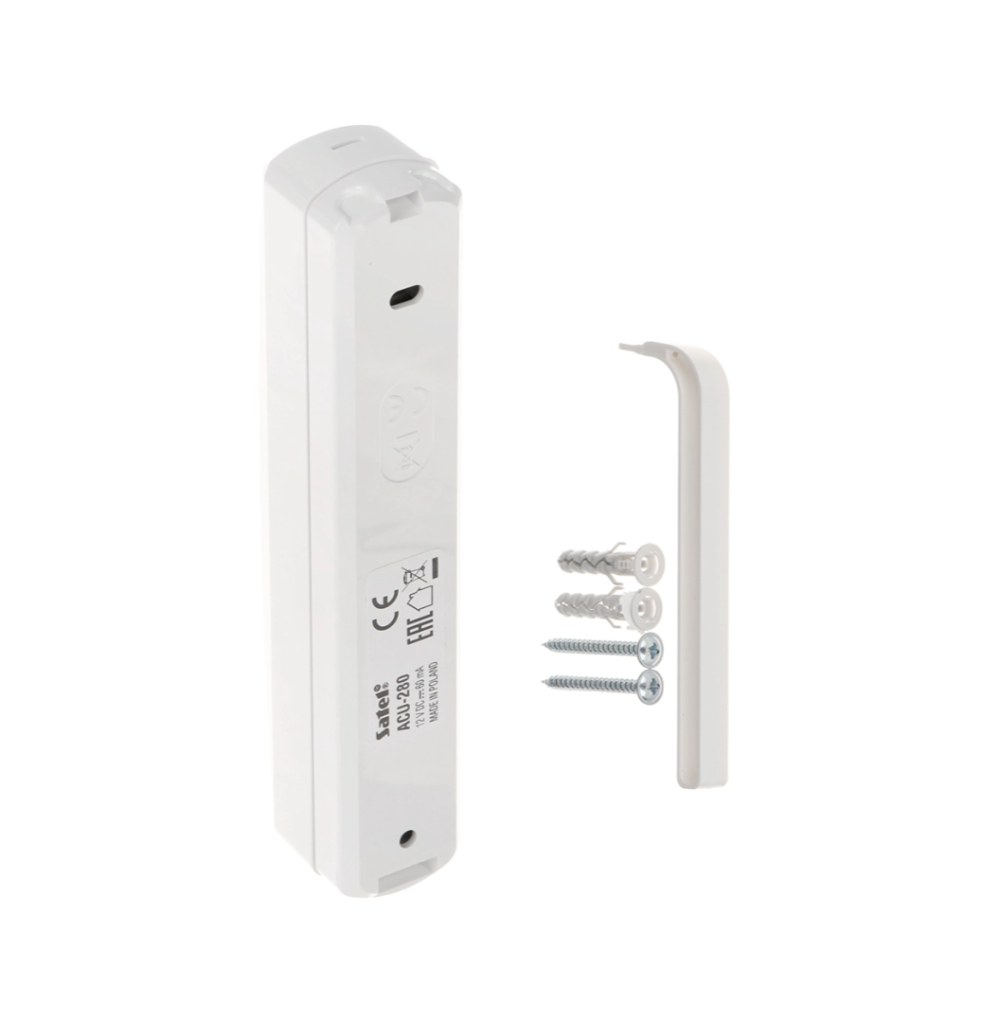

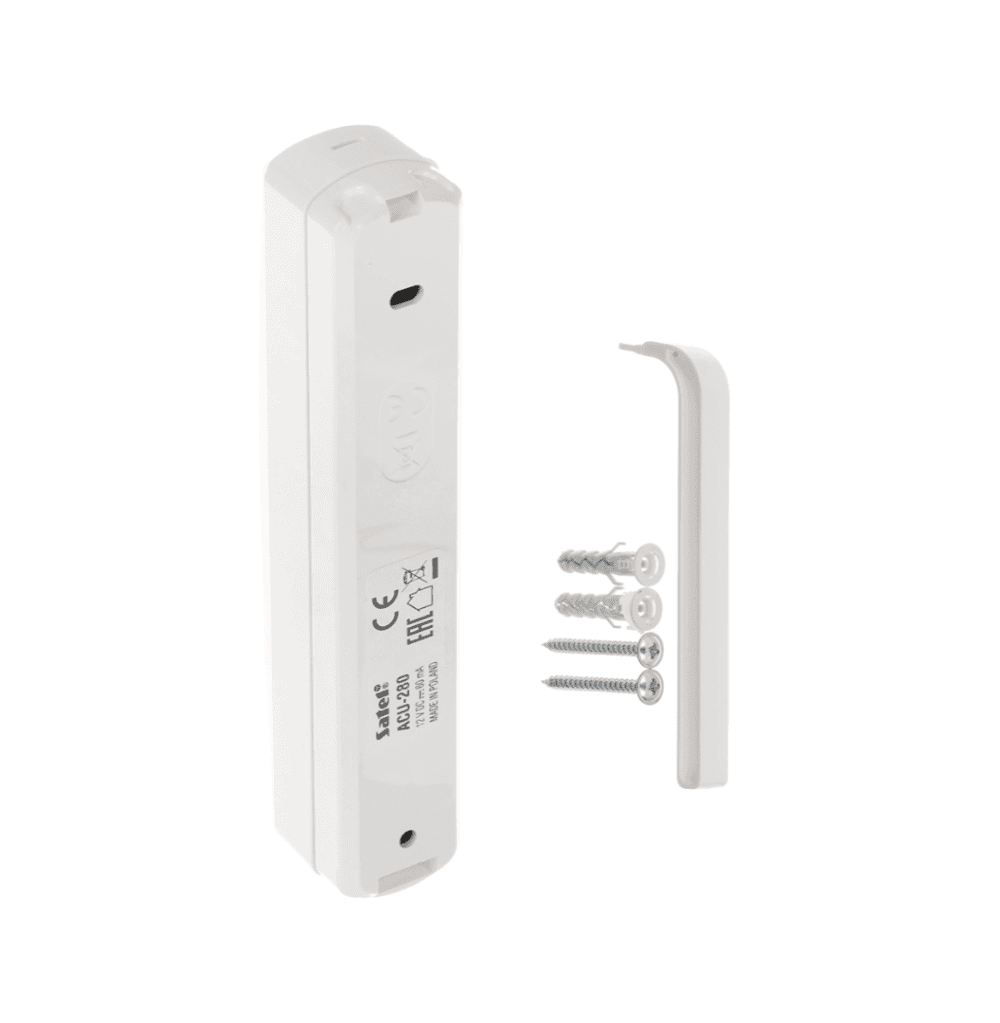

Satel ACU-280 Bộ Điều Khiển Không Dây ABAX 2 với Modbus RTU
Satel ACU-280 là wireless system controller dùng giao thức ABAX 2, mã hóa AES, thiết kế cho hai trường hợp sử dụng chính: (1) expander của wireless devices cho bảng điều khiển INTEGRA series (fw 1.21+), PERFECTA 64 M, VERSA series (fw 1.09+), hoặc (2) module wireless devices với Modbus RTU interface: kết nối trực tiếp với BMS, SCADA hoặc PLC qua RS-485 mà không cần panel Satel. Điểm phân biệt so với ACU-220: ACU-280 tập trung vào Modbus RTU interface thay vì I/O standalone, không có 4 control inputs AR1-AR4 và 8 OC outputs OUT1-OUT8 như ACU-220, nhưng Modbus RTU mode là dedicated và được document rõ ràng hơn.

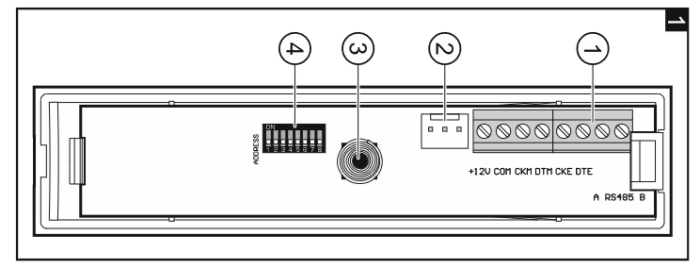

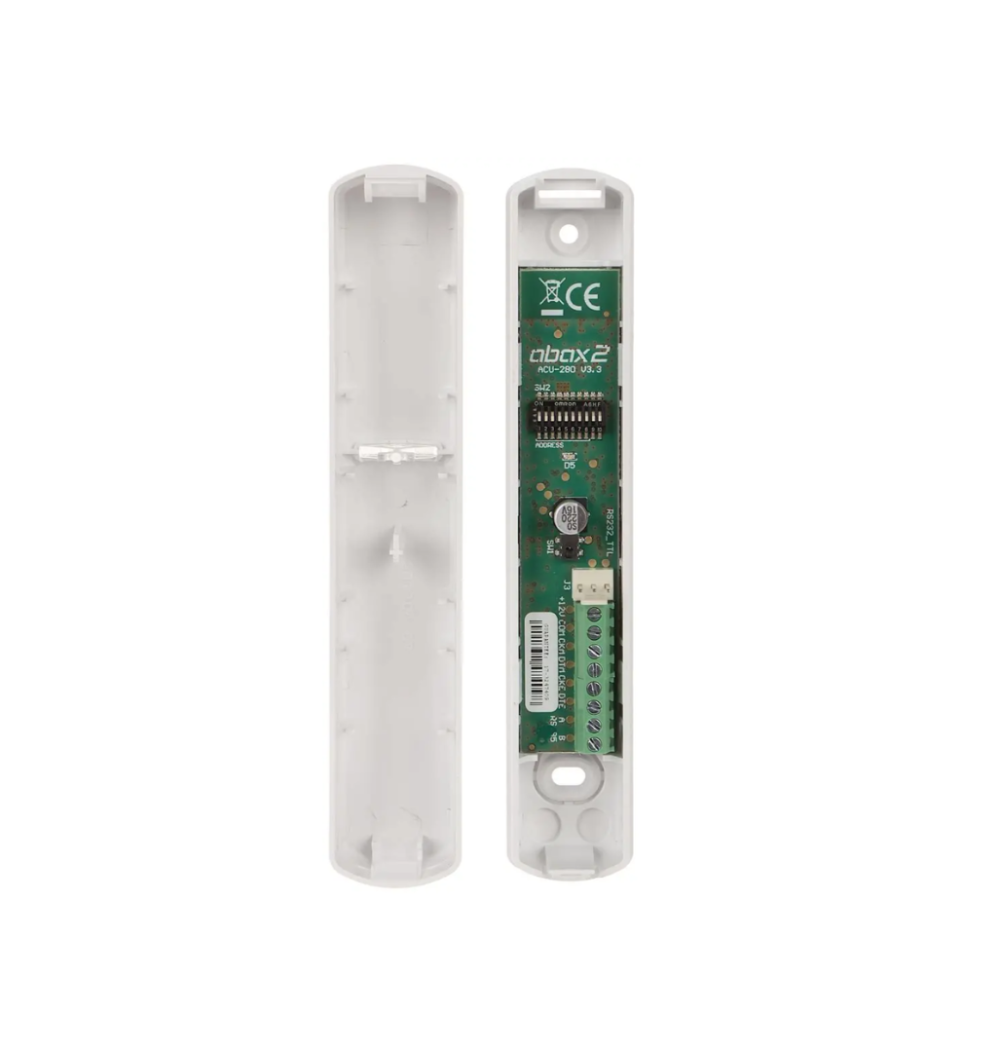

Sơ đồ đấu dây (Terminal Block)
| Terminal | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12 V DC |
| COM | Ground chung | |
| CKM | Keypad bus clock | Expander mode: kết nối panel |
| DTM | Keypad bus data | Expander mode: kết nối panel |
| CKE | Expander bus clock | Expander mode: kết nối panel |
| DTE | Expander bus data | Expander mode: kết nối panel |
| A RS485 B | RS-485 bus | Modbus RTU mode: kết nối BMS/SCADA/PLC |
Ghi chú quan trọng: ACU-280 không có terminals OUT1-OUT8 và AR1-AR4 như ACU-220. Không có OC outputs chẩn đoán riêng (TPR, CON, JAM, LBA) như ACU-220: các thông tin này truy cập qua Modbus registers thay vì physical outputs.
Chọn vị trí lắp đặt
ACU-280 lắp indoor, trong không gian có độ ẩm bình thường. Nguyên tắc lựa chọn vị trí giống các controller ABAX 2: lắp cao, tránh vách ngăn kim loại dày, không gần nguồn nhiễu điện từ.
Trong chế độ Modbus RTU, cần tính toán thêm về đường cáp RS-485 đến PLC/BMS: đây là bus bán song công (half-duplex), cần đầu cuối 120 Ohm tại hai đầu của bus. Chiều dài RS-485 phụ thuộc vào tốc độ baud và chất lượng cáp, thông thường đến 1200 m ở 9600 bps với cáp twisted-pair 24 AWG.

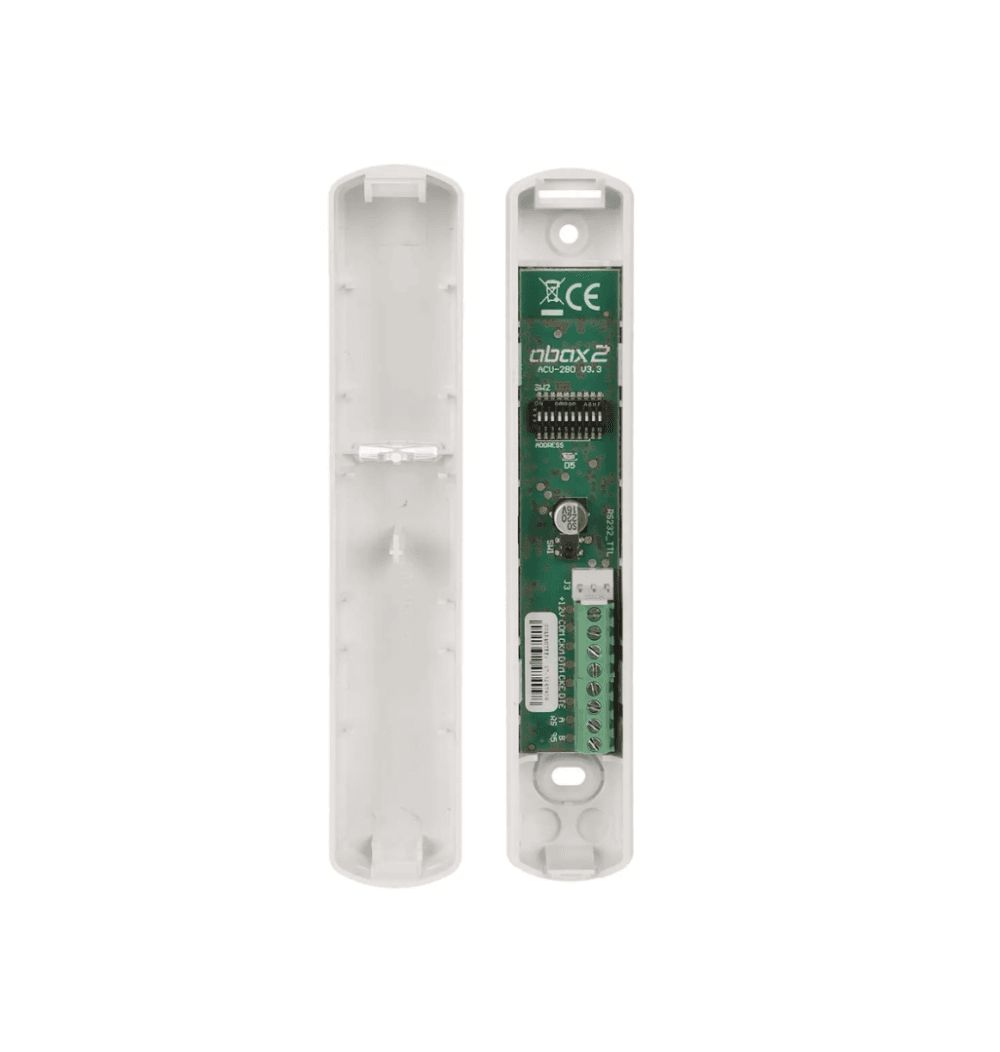

Cấu hình DIP switch

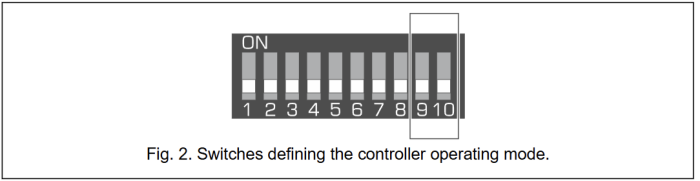

DIP switch 9 và 10: Chọn chế độ vận hành
| SW9 | SW10 | Chế độ vận hành |
|---|---|---|
| OFF | OFF | Expander cho INTEGRA series |
| OFF | ON | Expander cho PERFECTA 64 M hoặc VERSA series |
| ON | OFF | Module wireless devices với Modbus RTU interface |
| ON | ON | Module wireless devices với Modbus RTU interface |

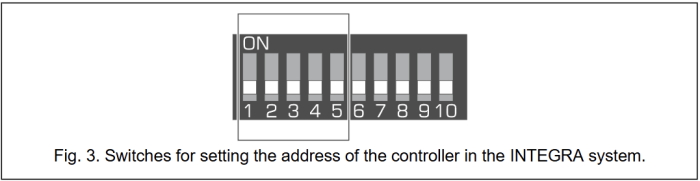

DIP switch 1-5: Địa chỉ (chỉ khi kết nối INTEGRA series)
| DIP switch | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Giá trị (ON) | 1 | 2 | 4 | 8 | 16 |
Khi thêm ACU-280 vào hệ thống đã có ABAX/ABAX 2 controller: đặt địa chỉ cao hơn controller đang có.

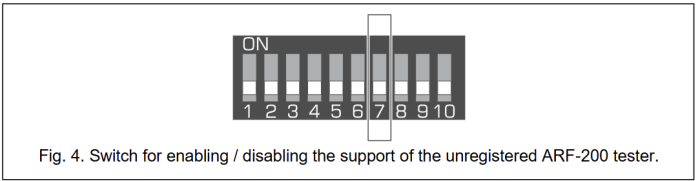

DIP switch 7: Hỗ trợ ARF-200 tester chưa đăng ký
| Vị trí SW7 | Hành vi |
|---|---|
| OFF | Chỉ hỗ trợ ARF-200 đã đăng ký vào controller |
| ON | Hỗ trợ ARF-200 chưa đăng ký (dùng khi kiểm tra tín hiệu trên công trình) |
Sau khi hoàn tất kiểm tra tín hiệu, đặt SW7 về OFF.
Kết nối với bảng điều khiển trung tâm (Expander mode)

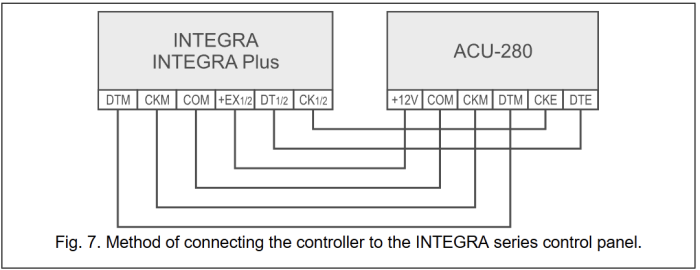

INTEGRA series (firmware 1.21 trở lên)
Kết nối CKM, DTM, CKE, DTE và COM về terminals tương ứng. Kiểm tra firmware panel INTEGRA trước: version 1.21 là tối thiểu để nhận dạng ABAX 2 controller.
Quản lý device và keyfob qua DLOADX: Structure window, tab Hardware. Thêm device mới qua quá trình registration với ABAX 2 Soft hoặc trực tiếp từ LCD keypad.

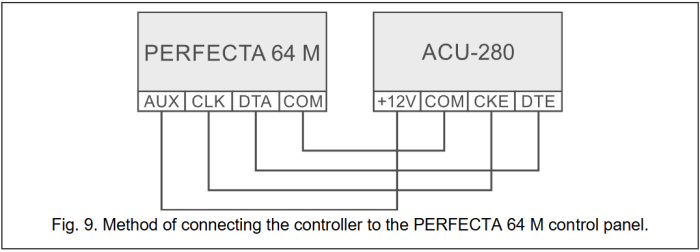

PERFECTA 64 M
Kết nối theo sơ đồ đấu dây của panel. Cấu hình wireless devices qua PERFECTA Soft.

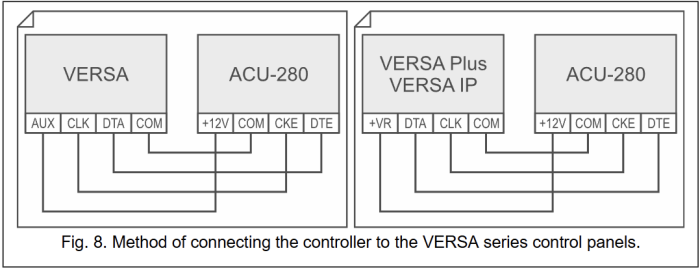

VERSA series (firmware 1.09 trở lên)
Kết nối CKE, DTE và COM. Cấu hình trong service mode: 2. HARDWARE > 1. KPDS & EXPS > 2. SETTINGS.
Modbus RTU Interface (chế độ module độc lập)

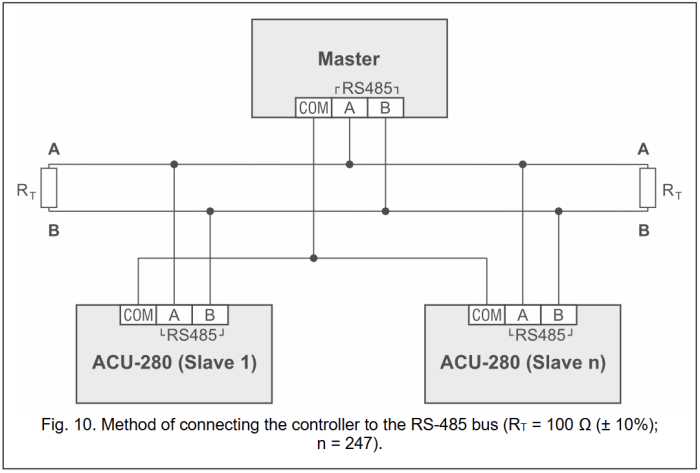

Khi SW9=ON, ACU-280 chạy như Modbus RTU Slave trên RS-485 bus. BMS/SCADA/PLC kết nối với ACU-280 như một Slave node trong mạng RS-485.
Hai functions Modbus được hỗ trợ
| Function | Mã | Mô tả |
|---|---|---|
| Read Holding Registers | 0x03 (dec: 03) | Đọc giá trị một hoặc nhiều registers |
| Write Multiple Registers | 0x10 (dec: 16) | Ghi giá trị vào một hoặc nhiều registers |
Cấu trúc Modbus registers (tổng quan)
ACU-280 dùng 2-byte memory registers. Registers chỉ đọc (R) và registers đọc/ghi (R/W) được phân biệt trong bảng đầy đủ của datasheet. Thông tin có thể đọc qua Modbus bao gồm:
- Trạng thái alarm/violation của từng wireless zone (detector)
- Trạng thái tamper của từng device
- Trạng thái pin (low battery) của từng device
- Trạng thái siren (đang phát hay không)
- Trạng thái liên lạc (có mất liên lạc với device không)
- Trạng thái jamming
- Keyfob button press events
Thông tin có thể ghi qua Modbus:
- Kích hoạt hoặc tắt siren wireless
- Điều khiển output của wireless expander (ACX-200)
- Arm/disarm wireless zone
Lưu ý triển khai: Cấu hình Slave address của ACU-280 trong Modbus network qua ABAX 2 Soft. Đảm bảo không có địa chỉ Slave trùng nhau trên cùng RS-485 bus.
So sánh ACU-280 với ACU-220
Để quyết định giữa ACU-220 và ACU-280 cho dự án cụ thể, xem bảng so sánh đầy đủ trong trang ACU-220. Tóm lược ngắn:
| Tiêu chí | ACU-280 | ACU-220 |
|---|---|---|
| Giao thức wireless | ABAX 2 | ABAX 2 |
| Tương thích panel | INTEGRA fw 1.21+, PERFECTA 64 M, VERSA fw 1.09+ | Giống ACU-280 |
| Chế độ standalone | Module với Modbus RTU interface | Universal module (I/O + RS-485) |
| 4 control inputs AR | Không | Có |
| 8 OC outputs OUT | Không | Có |
| 4 OC diagnostic outputs | Không (dùng Modbus registers) | Có (physical OC outputs) |
| Antenna diversification | Không đề cập | Có |
| Phù hợp nhất khi | BMS/SCADA/PLC cần đọc trạng thái wireless qua Modbus RTU | Cần I/O vật lý standalone hoặc trigger wireless device từ tín hiệu ngoài |
Khi hệ thống BMS dùng Modbus RTU làm giao thức tích hợp chính, ACU-280 phù hợp hơn vì Modbus RTU mode là dedicated, không cần cấu hình phức tạp như ACU-220 universal mode. Khi cần 4 đầu vào vật lý để điều khiển wireless device, chọn ACU-220.
Wireless devices được hỗ trợ (ABAX 2)
ACU-280 hỗ trợ toàn bộ catalog ABAX 2, giống ACU-220. Firmware 6.08 bổ sung:
- AFD-200: wireless water flood detector
- APB-210: wireless control button
- ART-210: wireless radiator thermostat
- APT-210: bidirectional keyfob thế hệ mới
Lưu ý quan trọng: ACU-280 không hỗ trợ bất kỳ thiết bị ABAX 1 nào. Không kết nối AMD-100, APD-100, APT-100 hoặc bất kỳ device ABAX 1 nào vào ACU-280.
Cập nhật firmware của wireless device từ xa qua radio, không cần tháo vỏ (ngoại trừ ASD-250). Quản lý qua ABAX 2 Soft kết nối RS-232.
Tích hợp với hệ thống BMS/SCADA
ACU-280 trong Modbus RTU mode phù hợp cho các dự án yêu cầu:
- Tòa nhà thương mại: BMS cần theo dõi trạng thái zone an ninh wireless song song với HVAC, chiếu sáng
- Nhà máy, kho bãi: PLC quản lý thiết bị sản xuất cần đồng thời biết trạng thái zone an ninh không dây
- Data center: SCADA tích hợp trạng thái fire/flood/intrusion từ ABAX 2 devices vào dashboard chung
Quy trình tích hợp điển hình:
- Cấu hình Slave address và baud rate trong ABAX 2 Soft
- Kết nối RS-485 A/B vào RS-485 network của BMS/PLC
- Import map Modbus registers vào BMS
- Test đọc trạng thái zone và viết lệnh điều khiển từ BMS
- Cài đặt polling interval trên BMS phù hợp với response period của ABAX 2
Không có giới hạn số lượng Slave trên bus RS-485 từ phía ACU-280, nhưng độ trễ trong mạng Modbus tăng theo số thiết bị và tần suất polling.
Kết luận
Satel ACU-280 phù hợp cho dự án cần tích hợp wireless security với hệ thống BMS/SCADA/PLC qua Modbus RTU, trong khi vẫn duy trì khả năng expander đầy đủ cho panel INTEGRA, PERFECTA 64 M và VERSA. Modbus RTU Slave mode là chức năng đặc trưng so với ACU-220: dành cho kiến trúc hệ thống có BMS làm trung tâm điều phối, cần đọc/ghi trạng thái zone wireless qua bus RS-485 tiêu chuẩn. Nếu dự án không có yêu cầu Modbus RTU và chỉ cần hệ thống ABAX 2 thuần Satel, ACU-220 với I/O vật lý linh hoạt hơn là lựa chọn cân nhắc.
