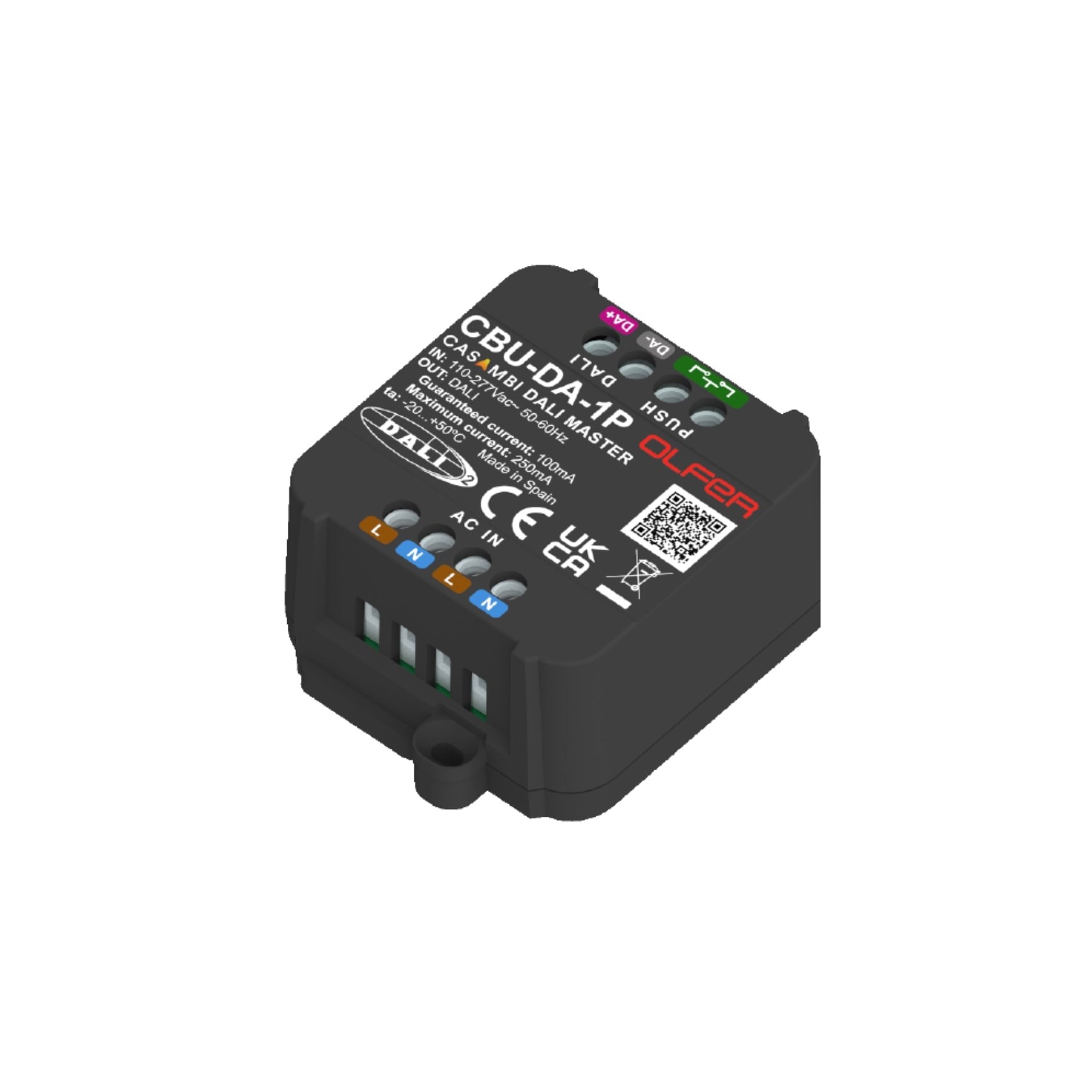

Olfer CBU-DA-1P - Bộ điều khiển DALI Casambi tích hợp nguồn và DALI-2

Trong các dự án chiếu sáng thương mại hiện đại, yêu cầu không chỉ dừng ở dimming đơn giản. Phân vùng chi tiết theo Short Address, tích hợp cảm biến DALI-2 cho presence và daylight, đọc dữ liệu D4i để báo cáo năng lượng, tất cả trong một hệ thống wireless không dây, không phụ thuộc vào nguồn DALI bus bên ngoài. Đó chính xác là những gì CBU-DA-1P giải quyết.

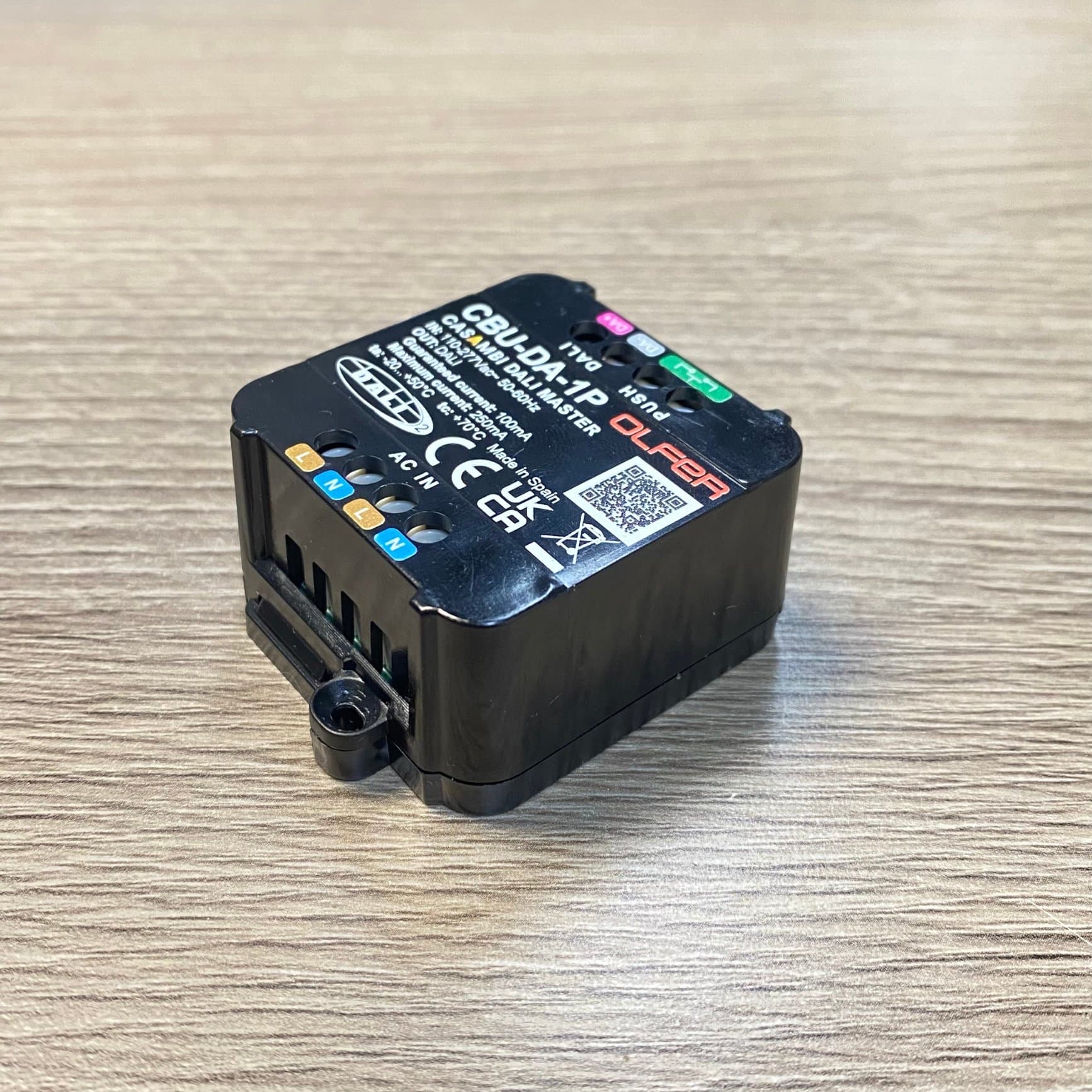

Olfer CBU-DA-1P là active DALI controller tích hợp sẵn nguồn 110-240 Vac và DALI bus power supply 100 mA, kết hợp với module Casambi CBM-003 để gia nhập BLE Mesh không dây. Một thiết bị, đủ để làm DALI master cho cả vùng chiếu sáng mà không cần bất kỳ thiết bị ngoại vi nào thêm.

CBU-DA-1P là gì và hoạt động như thế nào

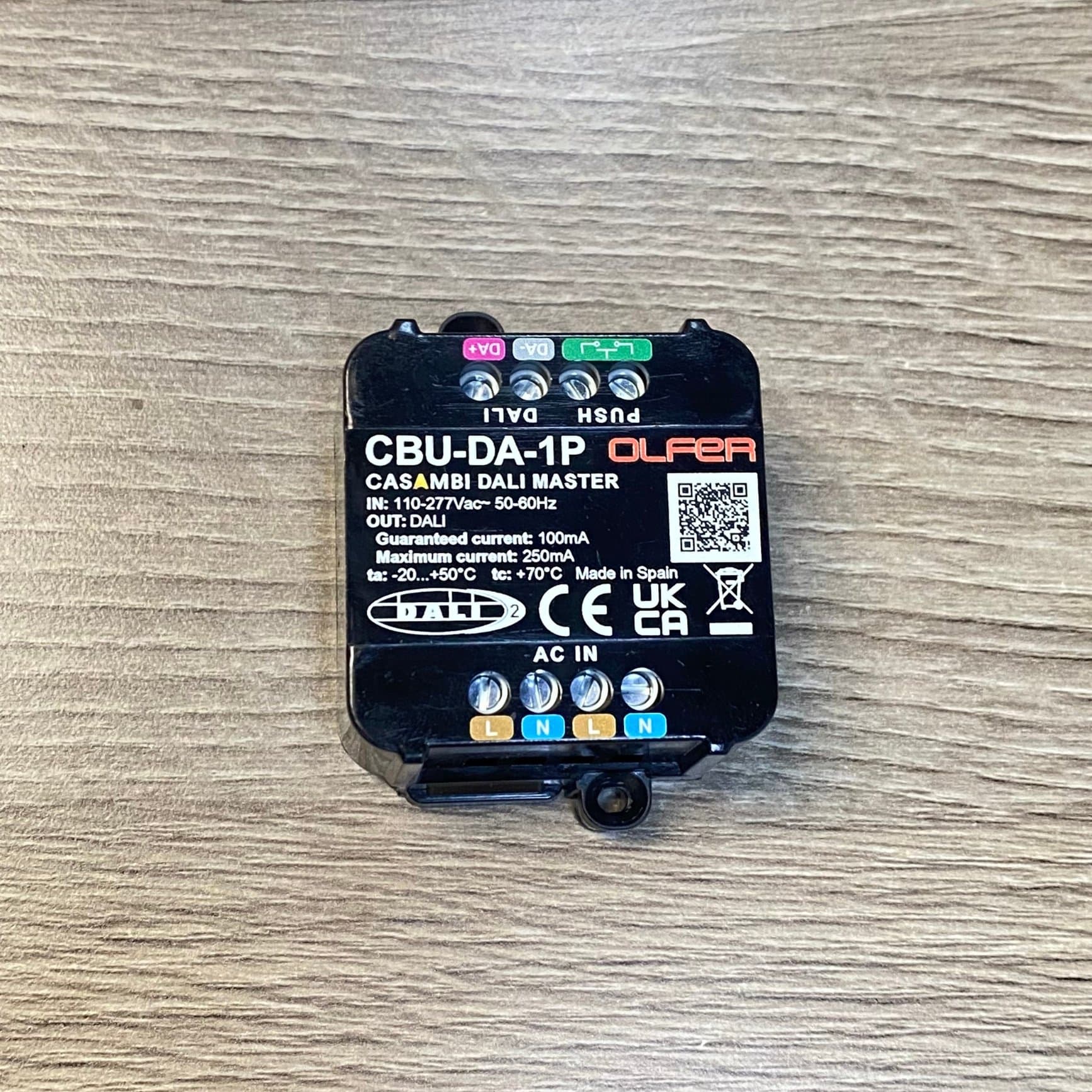

Active DALI controller - Tích hợp nguồn và DALI bus power supply

Điểm cốt lõi phân biệt CBU-DA-1P với các DALI controller thụ động: thiết bị này có nguồn 110-240 Vac riêng và tự cấp nguồn cho toàn bộ DALI bus. DALI bus power supply tích hợp đảm bảo 100 mA, đủ để nuôi tối đa 50 DALI LED driver (mỗi driver DALI-2 certified tiêu thụ dưới 2 mA trên bus). Driver không certified có thể tiêu thụ nhiều hơn, làm giảm số lượng kết nối được.

Điều này có ý nghĩa thực tế rõ ràng trong thiết kế hệ thống: không cần tính toán DALI bus power supply riêng, không cần thêm nguồn DALI bên ngoài, không có vấn đề về tương thích nguồn khi dùng nhiều thiết bị trên cùng một bus. Ngoài ra, CBU-DA-1P còn hiển thị nhiệt độ nội bộ trực tiếp trong Casambi App, hỗ trợ kiểm tra tình trạng nhiệt trong môi trường lắp đặt kín.

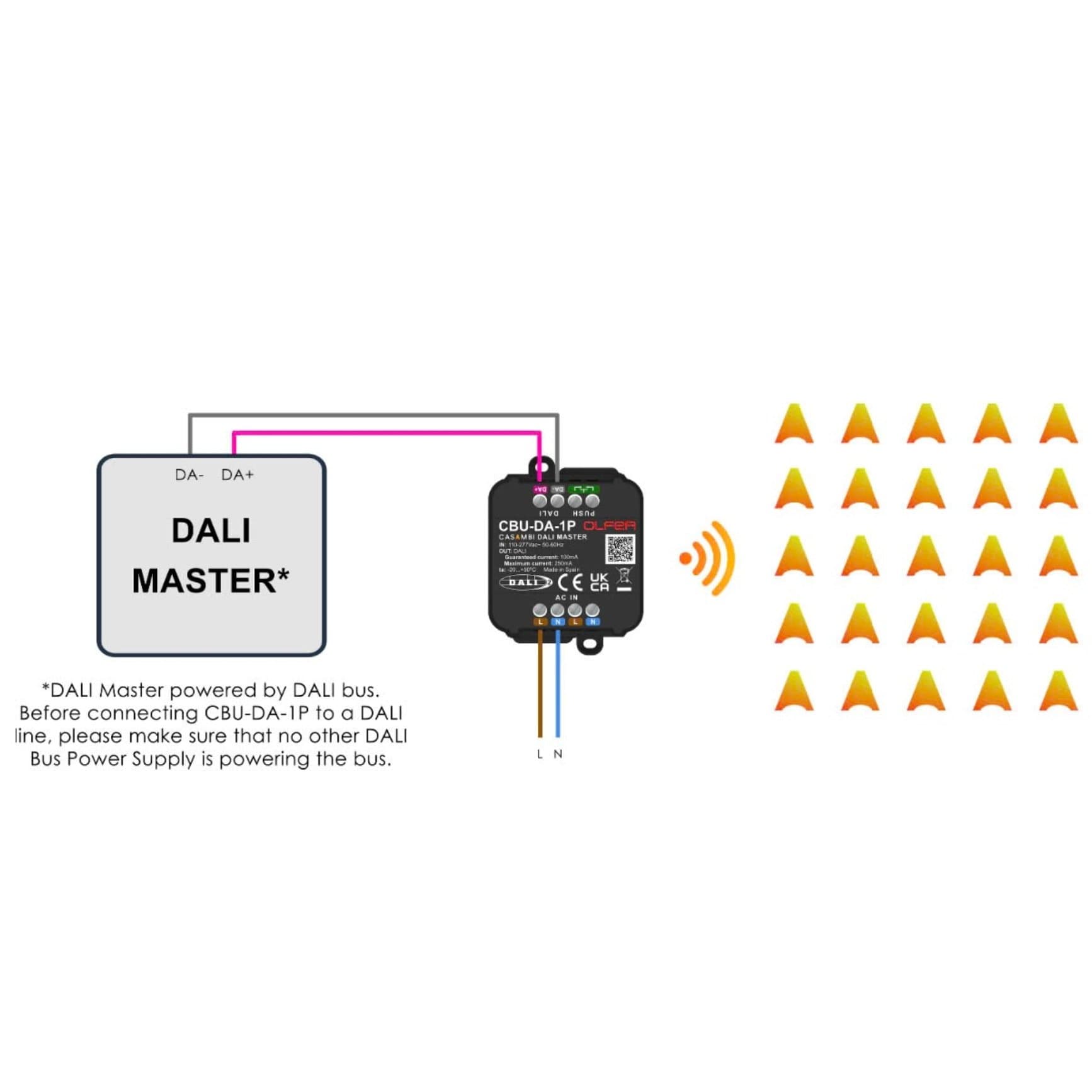

Lưu ý quan trọng: vì CBU-DA-1P đã tích hợp DALI bus power supply, trước khi đấu nối phải đảm bảo không có nguồn DALI nào khác đang cấp trên cùng bus đó. Hai nguồn DALI song song sẽ gây xung đột và hỏng thiết bị.

Vai trò trong Casambi BLE Mesh

CBU-DA-1P tích hợp module Casambi CBM-003, chip Nordic nRF52840, Bluetooth 5. Module này hỗ trợ đầy đủ Balanced, Better Performance và Long Range network của Casambi. Phạm vi ngoài trời đạt tối đa 120 m ở chế độ Balanced, và xa hơn khi chuyển sang Long Range.

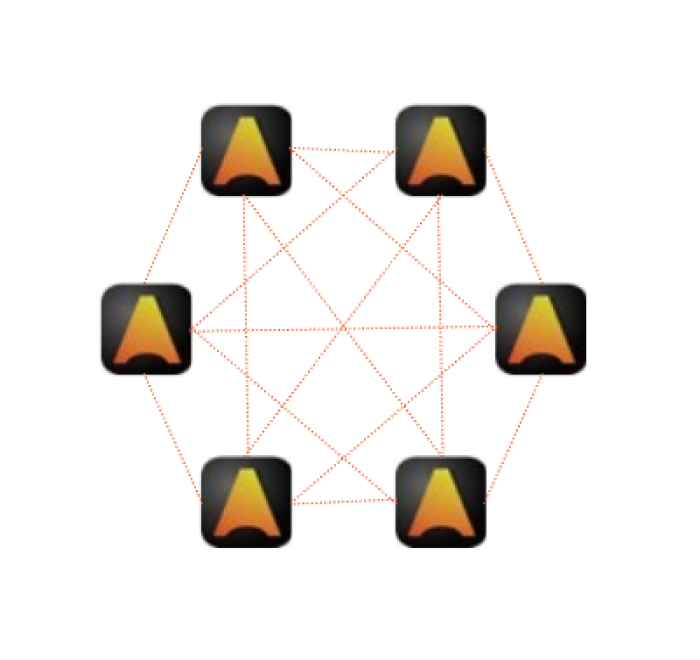

Mỗi CBU-DA-1P vừa là DALI master, vừa là node Casambi, vừa đóng vai trò repeater trong mesh. Trong không gian lớn hoặc nhiều tầng, các CBU-DA-1P tự liên kết và mở rộng vùng phủ mà không cần thêm gateway. Toàn bộ cấu hình, scene, lịch, và cảm biến đều quản lý qua app Casambi miễn phí trên iOS và Android.

CBU-DA-1P là DALI-2 certified (IEC 62386 part 101, 103) và hỗ trợ đầy đủ D4i (IEC62386 parts 251-252-253) để trích xuất dữ liệu luminaire, energy và diagnosis trực tiếp từ driver về Casambi network.

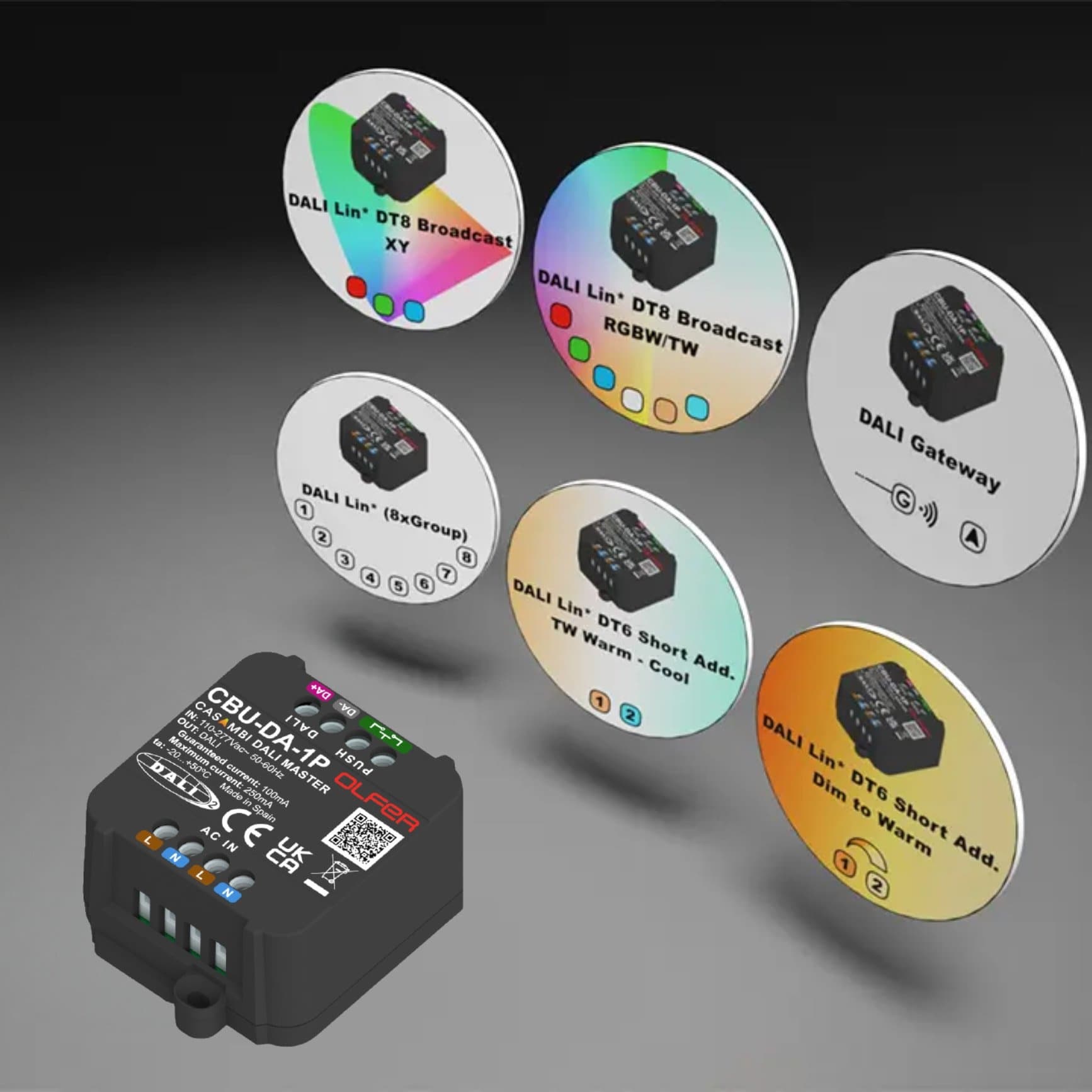

Các chế độ hoạt động (Fixture Profile)

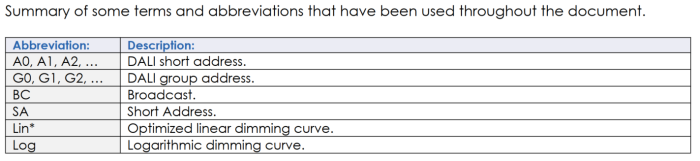

CBU-DA-1P có hơn 100 fixture profile, chia theo các nhóm chính:

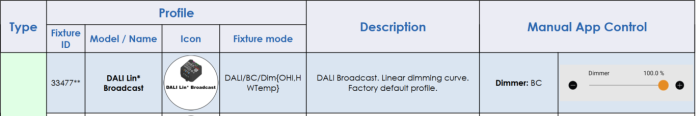

  • Broadcast (điều khiển toàn bus, không cần DALI addressing): Profile mặc định #33477 DALI Lin* Broadcast. Các biến thể bổ sung DALI-2 presence sensor, light sensor, cả hai, DALI-2 push button input (lên đến 8 instances), hoặc kết hợp sensor và push button. Phù hợp cho vùng chiếu sáng đơn giản hoặc retrofit nhanh.
  • Short Address DT6 (1 đến 8 kênh riêng biệt): Profile #33482 đến #33489 (Linear) và #34857 đến #34865 (Logarithmic). Mỗi kênh điều khiển một DALI short address độc lập, tự động addressing khi load profile. Dùng khi cần phân vùng từng driver trong cùng một bus.
  • Groups DT6 (1 đến 8 nhóm): Profile #33490 đến #33497 (Linear) và #34866 đến #34873 (Logarithmic). Điều khiển theo DALI group address, linh hoạt hơn Broadcast khi cần phân nhóm đèn theo khu vực mà không cần addressing từng driver.
  • DT6 Tunable White và Color: Tunable White Warm-Cool, 3-5K, Dim to Warm (#33498-33500); RGB 3 kênh, RGBW 4 kênh, RGB/W với White/Colour balance, RGB/W+dW và RGB/W+W (#33501-33505, một số yêu cầu Evolution). Tất cả đều có phiên bản Linear và Logarithmic, tự động DALI addressing.
  • DALI DT8 màu sắc đầy đủ: Tunable White 3 dải CCT (3-5K, 2.7-6K, 2.2-7K) dạng Broadcast; TW 2xSA và 3xSA với CCT riêng hoặc chung từng address; TW 2xGroup và 3xGroup; Dim to Warm, RGB, RGBW, RGB/W, RGB/TW, RGBW/TW, XY, XY/TW (một số yêu cầu Evolution network).

Misc: DALI Gateway (#33521) để bridge wired DALI line sang wireless Casambi; DALI Push Button x7/x8 (#35427/35428, Evolution) cho DALI-2 push button coupler; Push Button và Push Button x2 (#33522/33523) cho nút nhấn cơ.

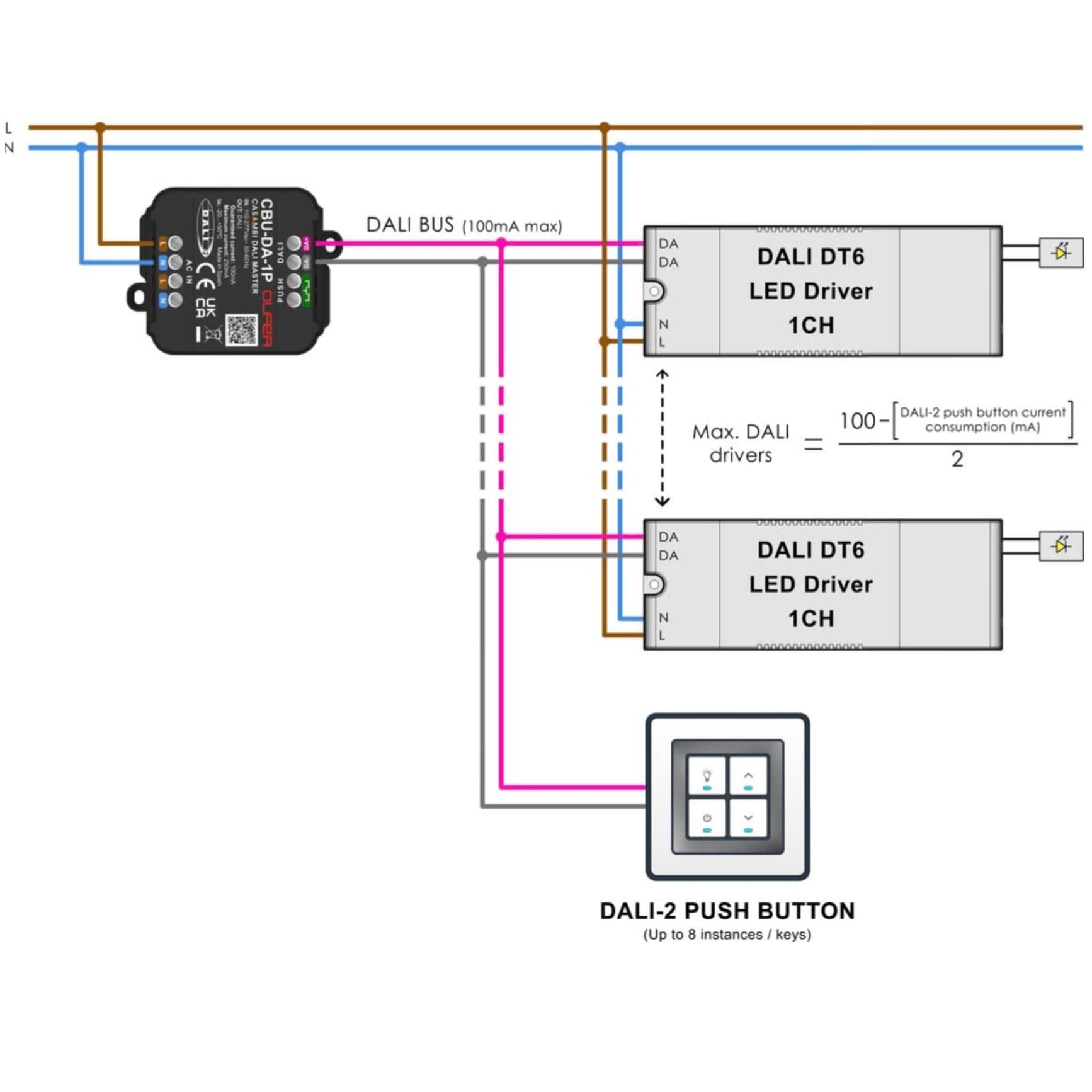

Sơ đồ kết nối thiết bị CBU-DA-1P

Hai cấu hình đấu nối chính

CBU-DA-1P hỗ trợ hai kiểu lắp đặt với yêu cầu khác nhau:

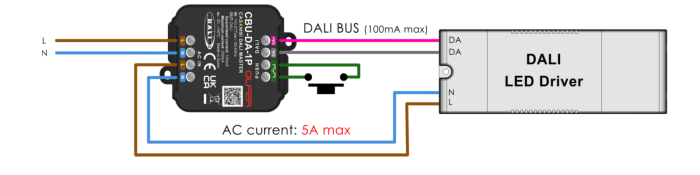

  • Cấu hình 1: External control (khuyến nghị). CBU-DA-1P cấp nguồn AC riêng, chỉ kết nối DALI bus đến các LED driver. Không có giới hạn về tổng dòng AC của driver. Đây là cấu hình an toàn nhất và phổ biến nhất trong thực tế dự án.

  • Cấu hình 2: Integration into lighting fixtures (AC loop). Dùng hai bộ đầu vào L/N song song để dẫn AC xuyên qua CBU-DA-1P đến LED driver. Tổng dòng AC của tất cả driver gắn vào không được vượt 5A. Không dùng khi dòng AC của driver chưa rõ hoặc vượt ngưỡng. Chỉ áp dụng khi cần tiết kiệm không gian tủ điện hoặc đấu nối trực tiếp trong luminaire.

Vị trí lắp đặt và vấn đề tín hiệu BLE

CBU-DA-1P sử dụng BLE để kết nối Casambi mesh. Không đặt trong vỏ kim loại kín, không lắp sát kết cấu thép lớn. Nếu tích hợp vào luminaire kim loại, cần khoét cutout ở vị trí anten (bên phải thiết bị) càng rộng càng tốt. Cáp điện AC cũng nên đặt xa vùng anten nhất có thể để tránh nhiễu.

Nếu lắp trong môi trường nhạy nhiệt như bên trong luminaire hoặc outlet box trên trần, đảm bảo nhiệt độ ambient không vượt +50°C. Không che phủ thiết bị bằng vật liệu cách nhiệt như rock wool.

Phạm vi thực tế trong nhà phụ thuộc nhiều vào vật cản. Dùng app Casambi để kiểm tra RSSI giữa các nodes trước khi hoàn thiện lắp đặt. Nếu phủ sóng chưa đủ, thêm node Casambi trung gian là giải pháp hiệu quả nhất, không cần điều chỉnh vị trí dây.

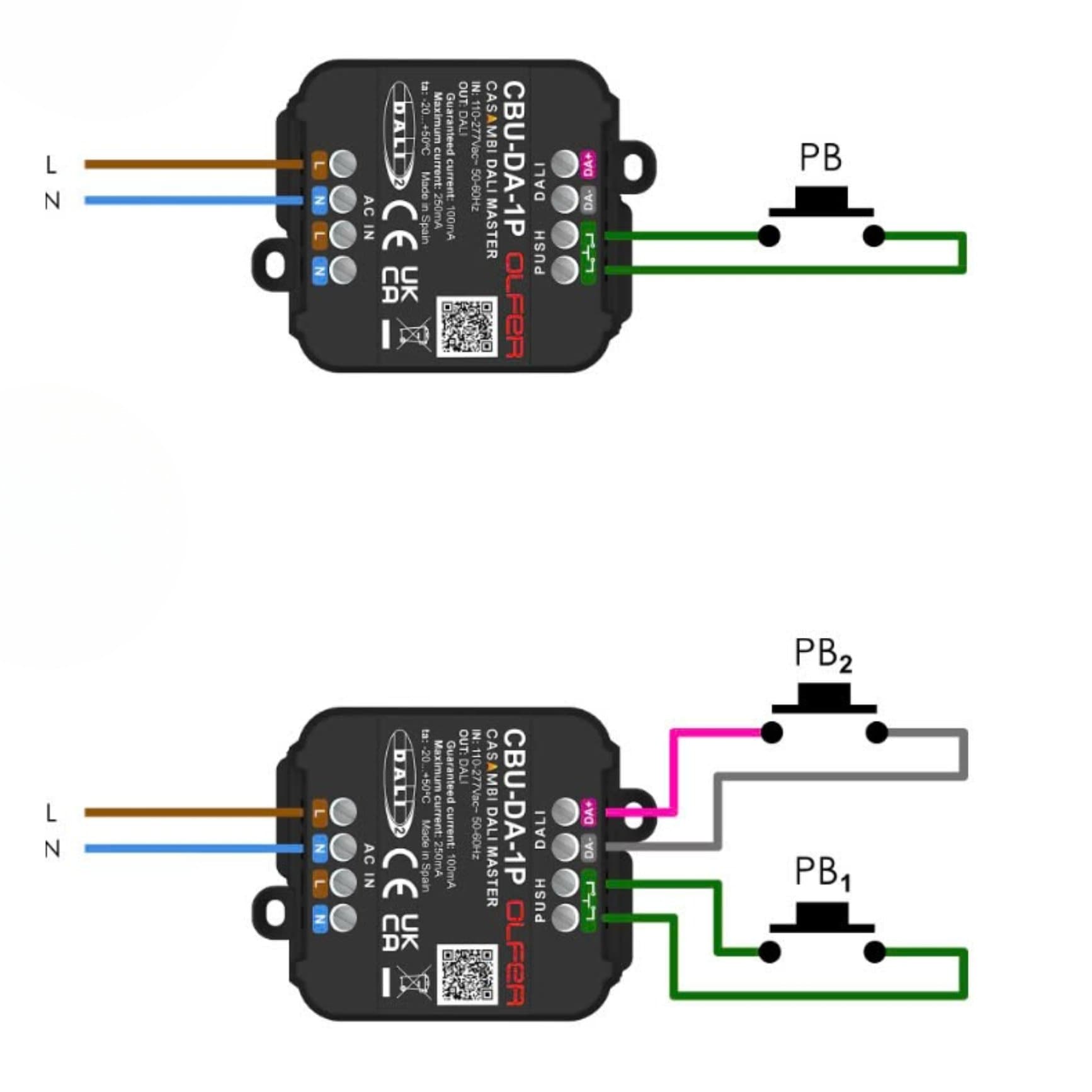

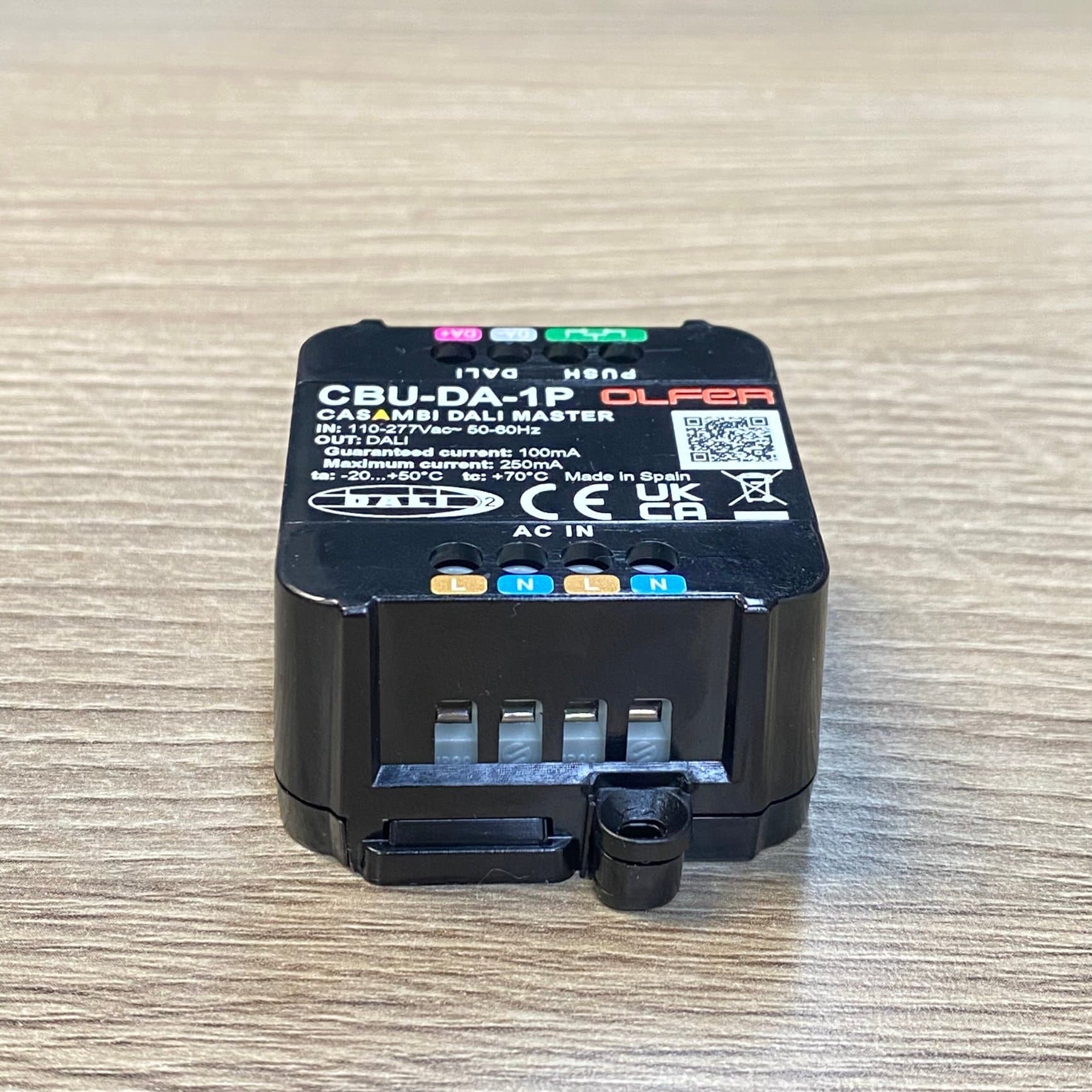

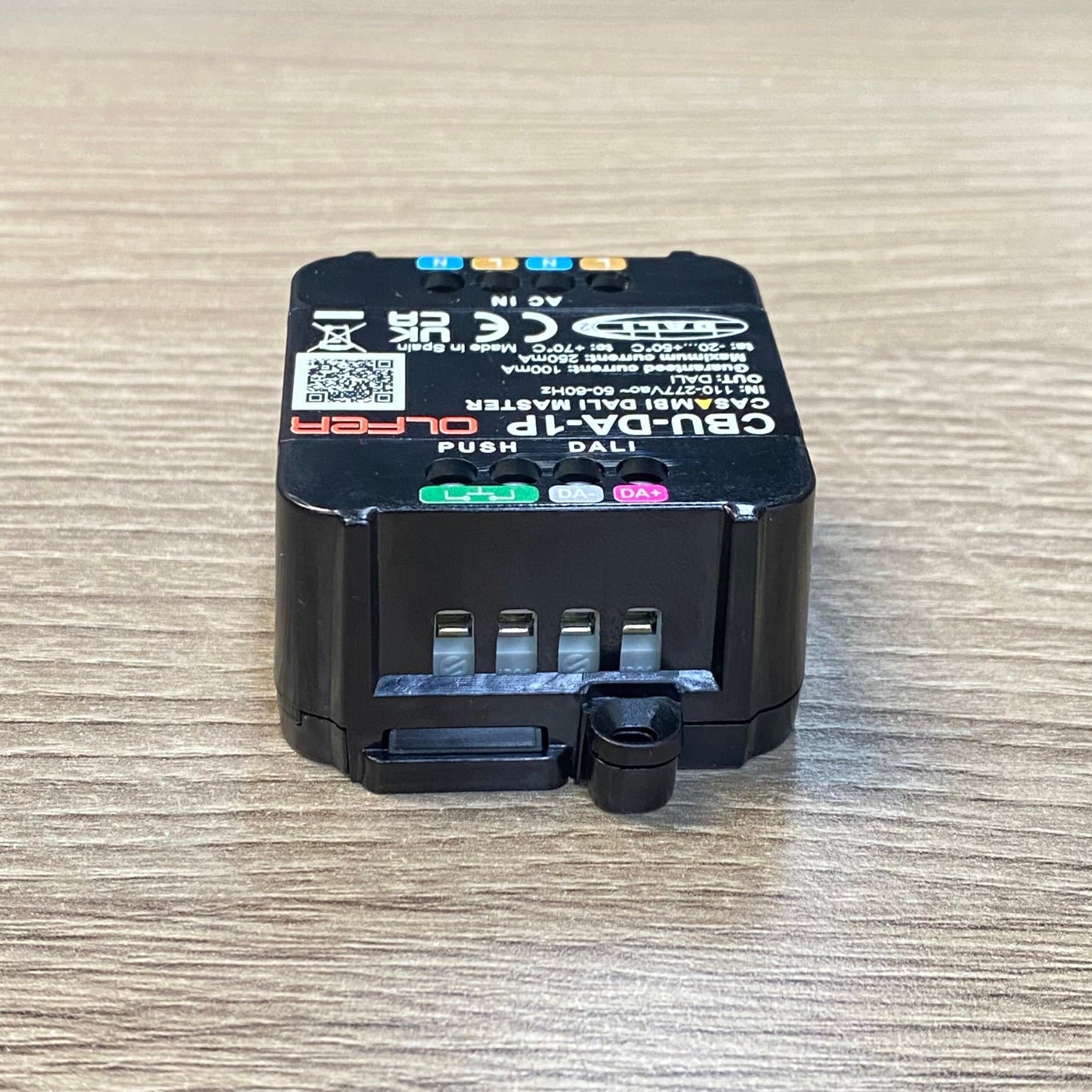

Đấu nối screw terminals, dây solid hoặc stranded 0.2–3.3 mm². Lột dây 6.5 mm. Siết screw tối đa 4 Lb.In / 0.5 Nm. Push button đấu vào đầu PUSH (normally open), khoảng cách tối đa 100 m; dùng cáp chống nhiễu khi môi trường có EMI cao. Tuyệt đối không đấu điện vào đầu PUSH.

Chọn fixture profile và quản lý DALI address

Profile mặc định #33477 Broadcast chạy ngay khi cấp nguồn, phù hợp để kiểm tra nhanh hệ thống. Sau khi xác nhận đấu nối đúng, commissioning chi tiết thực hiện qua Unit Settings trong app Casambi.

"Initialize/Extend DALI addresses" tự động scan và gán address cho driver nào chưa có, không ghi đè driver đã có address sẵn. "Scan DALI devices" đọc toàn bộ configuration và memory banks của tối đa 64 driver, hiển thị từng địa chỉ để kiểm tra. "Reset DALI devices" khôi phục cấu hình mặc định của tất cả thiết bị nhưng không xóa short address.

Với dự án dùng Short Address hoặc Group profile, cần hoàn thành DALI addressing trước khi đổi profile. Nếu đổi profile rồi mới address, CBU-DA-1P sẽ tự address lại từ đầu theo profile mới. Address Settings cho phép thao tác từng driver riêng: identify, change address, add/remove from group, rescan.

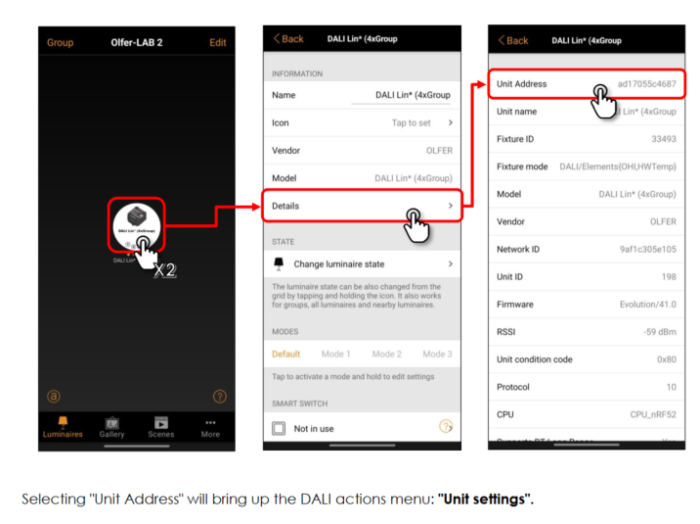

Để truy cập Unit Settings: double tap nhanh icon thiết bị trong app → Details → Unit Address. Để truy cập Address Settings từng driver: chạy Scan DALI devices trước, sau đó tap vào từng "DALI A_" trong danh sách.

Ứng dụng thực tế trong dự án

Dự án mới tích hợp DALI và Casambi BLE mesh

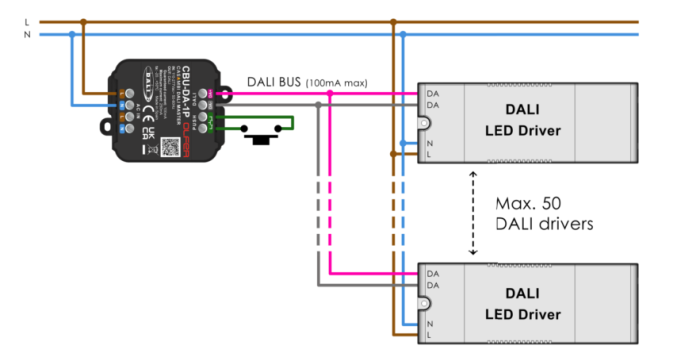

Trong thiết kế dự án mới, CBU-DA-1P là lựa chọn tự nhiên khi bản vẽ M&E đã xác định dùng DALI driver và cần wireless control. Một CBU-DA-1P trên mỗi DALI line, cấp nguồn từ AC tủ điện khu vực, quản lý tối đa 50 driver trong line đó.

Với phân vùng phức tạp như văn phòng open space chia 8 khu làm việc độc lập, dùng profile Short Address 8CH (#33489) hoặc Group 8xGroup (#33497) cho phép điều khiển độc lập từng vùng từ cùng một Casambi node. Khi cần circadian lighting, profile DT8 TW 2.7-6K BC (#33507) hoặc 3-5K BC (#33506) kết hợp với driver DT8 là đủ để tích hợp schedule thay đổi CCT theo thời gian trong ngày qua app Casambi mà không cần lập trình thêm.

Trong dự án có nhiều tầng hoặc nhiều block, các CBU-DA-1P của từng tầng tự liên kết thành một Casambi Evolution mesh. Tối đa 250 nodes trong một mạng, quản lý tập trung từ app hoặc Cloud Gateway mà không cần phần mềm BMS riêng.

Daylight harvesting, presence detection và D4i energy monitoring

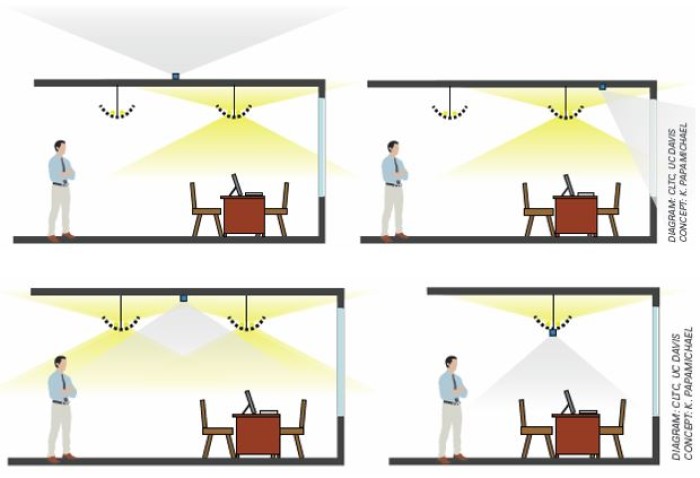

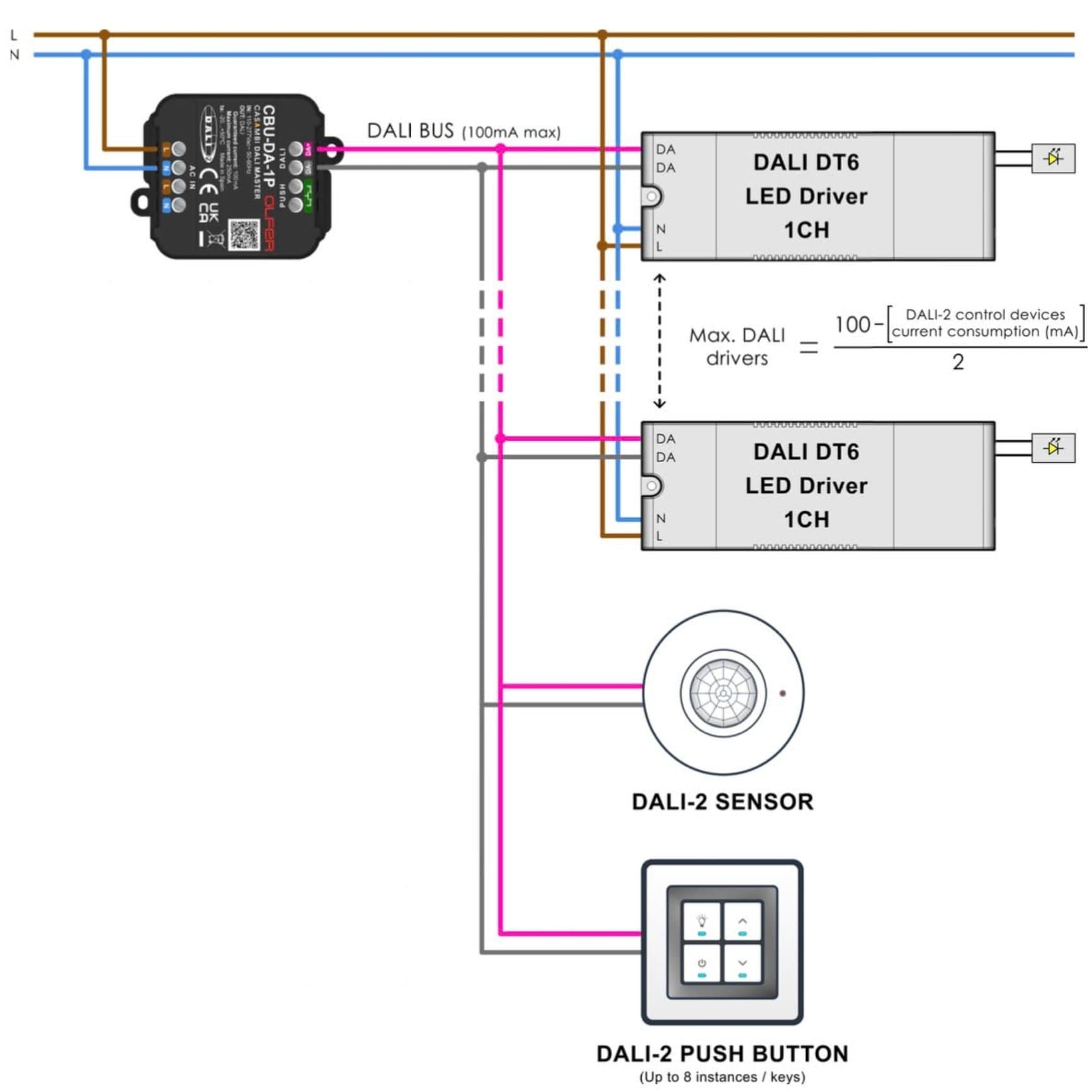

CBU-DA-1P hỗ trợ DALI-2 motion sensor và light sensor (IEC62386 parts 303-304) thông qua các profile Broadcast với External Sensors. Khi cảm biến DALI-2 được đấu vào DALI bus, nó tự động xuất hiện như một Casambi sensor trong app. Từ đó, cấu hình closed loop daylight harvesting hoặc occupancy-based dimming hoàn toàn trong app Casambi, không cần lập trình thêm.

Lưu ý thực tế: cảm biến DALI-2 cũng tiêu thụ dòng trên DALI bus, làm giảm số driver tối đa có thể kết nối trong cùng bus. Khi thiết kế cần tính tổng dòng tiêu thụ của cả driver lẫn sensor để không vượt ngưỡng 100 mA guaranteed.

Kết hợp với D4i, có thể đọc dữ liệu tiêu thụ năng lượng thực tế của từng driver và xuất báo cáo cho chủ đầu tư, đáp ứng yêu cầu EPBD 2024 về hệ thống chiếu sáng tự động tiết kiệm năng lượng.

Kết luận

CBU-DA-1P là lựa chọn phù hợp cho bất kỳ dự án nào cần một DALI master wireless hoàn chỉnh: nguồn độc lập, bus power supply tích hợp, hơn 100 fixture profile, DALI-2 certified và D4i support. Từ Broadcast đơn giản đến Short Address 8 kênh với cảm biến DALI-2 và energy monitoring, tất cả commissioning đều thực hiện qua app Casambi mà không cần phần mềm chuyên dụng.

Để được tư vấn lựa chọn profile phù hợp, thiết kế DALI line và tích hợp vào hệ thống Casambi theo đặc thù công trình, liên hệ đội kỹ thuật chúng tôi: Hotline 0918.918.755 | Email: sales@knxstore.vn



Câu hỏi thường gặp

CBU-DA-1P là active DALI controller: có nguồn 110-240 Vac riêng và tích hợp DALI bus power supply 100 mA, không cần bất kỳ nguồn ngoài nào. CBU-DCS là passive controller, lấy điện hoàn toàn từ DALI bus và không tự cấp nguồn cho bus. CBU-DA-1P phù hợp khi cần một DALI master độc lập hoàn toàn; CBU-DCS phù hợp khi hạ tầng DALI đã có driver tích hợp bus power supply sẵn.

CBU-DA-1P đã tích hợp DALI bus power supply. Nếu trên cùng bus còn có nguồn DALI khác từ driver hoặc thiết bị ngoài, hai nguồn sẽ xung đột về điện áp, gây nhiễu tín hiệu DALI và có thể hỏng thiết bị. Trước khi đấu nối, phải xác nhận không có nguồn DALI nào đang cấp trên bus đó.

50 DALI driver với điều kiện mỗi driver DALI-2 certified tiêu thụ dưới 2 mA trên bus. Driver không certified có thể tiêu thụ cao hơn, làm giảm số lượng. Cảm biến DALI-2 đấu vào cùng bus cũng tiêu thụ bus current, cần tính vào tổng 100 mA khi thiết kế hệ thống.

Không. Toàn bộ commissioning thực hiện qua app Casambi miễn phí trên iOS và Android. Từ việc chọn fixture profile, Initialize/Extend DALI addresses, Scan DALI devices đến cấu hình scene, lịch và cảm biến, tất cả đều trong app. Không cần phần mềm BMS hay DALI commissioning tool riêng.

CBU-DA-1P tích hợp module CBM-003 (chip Nordic nRF52840, Bluetooth 5), hỗ trợ đầy đủ ba loại mạng Casambi: Balanced, Better Performance và Long Range. Một số profile DT8 nâng cao như RGB/W, RGBW/TW, XY, XY/TW và DT6 RGB/W+W yêu cầu Casambi Evolution network.

Không nên. BLE bị suy giảm đáng kể khi đặt trong vỏ kim loại kín. Nếu bắt buộc tích hợp vào luminaire hoặc enclosure kim loại, cần khoét cutout tại vị trí anten (bên phải thiết bị) càng rộng càng tốt và đặt cáp điện AC xa vùng anten. Kiểm tra RSSI thực tế qua app trước khi hoàn thiện lắp đặt.

Vào "Nearby devices" trong app, tap icon thiết bị, chọn "Unpair device". Khi unpairing sequence bắt đầu, tắt nguồn AC và bật lại trong vòng 1–2 giây. Nếu thao tác quá nhanh unpairing có thể không hoàn tất, lặp lại với khoảng trễ dài hơn. Cách thứ hai: kết nối normally open push button vào PUSH terminals và nhấn button trong quá trình unpairing.
