Giám Sát Năng Lượng Trong Hệ Thống KNX: Vì Sao Phải Đo Điện Trước Khi Tiết Kiệm Điện

Tiết Kiệm Điện Mà Không Có Số Đo Thì Không Chứng Minh Được

Automation KNX tác động lên nhiều tải cùng lúc: chiếu sáng theo hiện diện, HVAC theo lịch và theo cửa sổ, rèm theo nắng. Mỗi tác động giảm một phần nhỏ, và tổng hợp lại chỉ thấy trên hóa đơn điện cuối tháng, lẫn với thời tiết, số người sử dụng và biểu giá. Hóa đơn là một con số cộng dồn, không cho biết tải nào đang tốn điện, vào giờ nào, và logic nào đang hoạt động đúng.

Giám sát năng lượng trả lời ba câu hỏi mà hóa đơn không trả lời được. Tòa nhà tiêu thụ bao nhiêu và vào thời điểm nào trong ngày. Sau khi bật một logic tiết kiệm, mức tiêu thụ thay đổi ra sao so với trước. Có tải nào bất thường, ví dụ công suất nền ban đêm cao hơn thiết kế. Không có đường cơ sở (baseline) đo trước khi tối ưu, mọi con số tiết kiệm sau đó đều khó bảo vệ trước chủ đầu tư.

Hệ KNX Cần Giám Sát Những Đại Lượng Nào

Đo điện năng một chiều (chỉ kWh) là chưa đủ cho hệ KNX, vì dữ liệu cần phục vụ cả visualization, logic lẫn chẩn đoán. Các nhóm đại lượng nên có:

Công Suất Tức Thời Và Điện Năng Theo Kỳ

Công suất tức thời cho thấy đỉnh tải và là đầu vào cho các logic đóng cắt theo ngưỡng. Điện năng theo kỳ (giờ, ngày, tuần) là dữ liệu để lập baseline. Hai loại này nên đi cùng nhau: chỉ có kWh thì không thấy đỉnh, chỉ có kW thì không có tổng kết.

Chất Lượng Điện

Nhiều dự án bỏ qua nhóm này, trong khi tòa nhà hiện đại có nhiều tải điện tử như biến tần, driver LED và bộ sạc xe điện sinh ra méo hài. THD, dòng trung tính và mất cân bằng tải là dữ liệu kỹ sư dùng để chẩn đoán khi thiết bị nóng bất thường hoặc aptomat nhảy không rõ lý do.

Từ Số Đo Đến Hành Động: Energy Management Trong KNX

Giá trị của giám sát nằm ở chỗ số đo kích hoạt được hành động ngay trong hệ KNX, không cần hệ thống riêng. Đồng hồ KNX có chức năng energy management gửi telegram theo ngưỡng, và các actuator KNX thực hiện việc đóng cắt.

Tận Dụng Điện Mặt Trời Dư

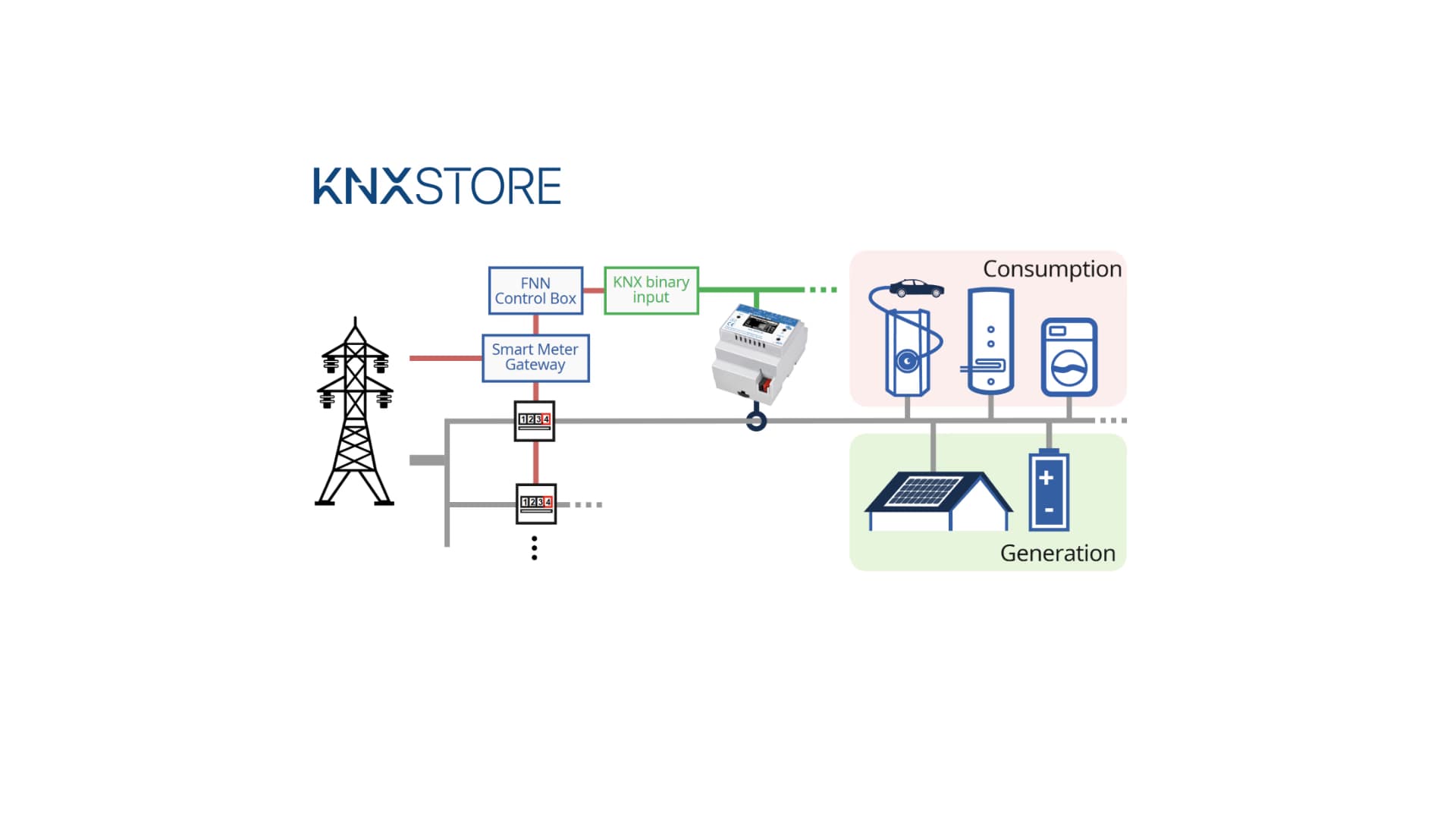

Với nhà có điện mặt trời mái nhà, đồng hồ đặt tại điểm đấu nối lưới thấy công suất phát lên lưới là số âm. Khi số âm vượt một ngưỡng, ví dụ -2000 W, hệ gửi telegram cho phép bình nóng lạnh hoạt động, rồi tiếp theo cho phép sạc xe điện. Trong ví dụ của nhà sản xuất Enertex, một hệ PV phát khoảng 50 kWh trong ngày được đưa khoảng 29 kWh vào dùng tại chỗ, tương đương 58% điện mặt trời tự tiêu thụ thay vì phát lên lưới. Đây là số liệu từ ví dụ minh họa của hãng, mức thực tế phụ thuộc vào tải và thói quen từng nhà.

Giới Hạn Công Suất Lấy Từ Lưới

Khi công suất đăng ký có hạn mà nhà có wallbox, bơm nhiệt và bình nóng lạnh cùng chạy, energy management giữ công suất lấy từ lưới dưới một ngưỡng. Stage ưu tiên cao nhất giảm dòng sạc wallbox trước, nếu vẫn vượt thì cắt tiếp tải ưu tiên thấp hơn, và bật lại theo thứ tự ngược khi đủ dự phòng. Cơ chế bật từng bước có thời gian trễ giúp tránh dao động, vì chính tải vừa bật làm thay đổi công suất đo được.

Xem thêm cách quản lý năng lượng đang trở thành một phần của chuẩn smarthome mới tại bài Matter 1.5 và quản lý năng lượng thông minh.

Giám Sát Điện Bảo Vệ Thiết Bị Đến Đâu

Đây là phần cần nói rõ ranh giới, vì đồng hồ đo điện năng KNX không phải thiết bị bảo vệ điện.

Phát Hiện Sớm Bất Thường

Đồng hồ cho cảnh báo mất áp từng pha, tín hiệu mất cân bằng tải 3 pha, và các giá trị dòng, THD, dòng trung tính để so với ngưỡng. Những tín hiệu này đưa lên visualization hoặc gửi thông báo, giúp đội vận hành biết sớm tủ điện hoặc tải đang có vấn đề trước khi hỏng thiết bị.

Giảm Tải Chủ Động Qua Actuator KNX

Khi công suất hoặc dòng vượt ngưỡng đã đặt, energy management gửi telegram để actuator KNX cắt hoặc giảm các tải không thiết yếu. Cách này giữ tổng tải dưới mức cho phép và tránh nhảy aptomat tổng do quá tải, nhưng nó là điều khiển phụ tải, không phải bảo vệ.

Không Thay Thế Thiết Bị Bảo Vệ Điện

Đồng hồ chỉ gửi telegram, không tự đóng cắt tải, và cần actuator KNX hoặc thiết bị có giao diện KNX để thực thi. Telegram đi qua bus mất thời gian và phụ thuộc vào cả chuỗi thiết bị, nên không dùng làm lớp bảo vệ an toàn. Bảo vệ quá dòng, ngắn mạch, dòng rò và quá áp vẫn thuộc về aptomat, RCBO, chống sét lan truyền và rơ le bảo vệ pha theo thiết kế điện. Giám sát KNX đứng phía trên, bổ sung dữ liệu và cảnh báo sớm.

Enertex KNX SmartMeter Trong Hệ KNX

Enertex KNX SmartMeter của Enertex Bayern GmbH (Đức) đo điện năng 1 pha và 3 pha cấp chính xác Class 1, lắp DIN rail 4 module, lấy nguồn từ bus KNX. Thiết bị đo điện áp, dòng, công suất, hệ số công suất và THD theo từng pha, có bộ đếm năng lượng, tính chi phí điện, 6 bộ đếm trung gian tự reset theo giờ, ngày, tuần, 8 khối logic và energy management 2 khối, mỗi khối 6 stage.

Có hai phiên bản theo dòng tải: bản 85 A (biến dòng SCT010, dải đo 5 mA đến 85 A) cho nhà ở, căn hộ và tủ tầng, bản 800 A (biến dòng SCT051, dải đo 100 mA đến 800 A) cho tủ tổng tòa nhà, văn phòng và nhà xưởng. Thiết bị đặt sau công tơ chính của điện lực để đo công suất thực, không thay thế công tơ thanh toán.

Bài giải pháp tiết kiệm điện cho từng lĩnh vực, ví dụ tiết kiệm năng lượng HVAC cho khách sạn, sẽ hiệu quả hơn khi có dữ liệu đo từ đồng hồ này làm nền.

Lộ Trình Triển Khai Giám Sát Năng Lượng Cho Dự Án KNX

Trình tự nên làm trong một dự án mới:

1. Lắp đồng hồ ở điểm đo tổng ngay từ giai đoạn đầu và ghi nhận ít nhất một chu kỳ vận hành trước khi bật các logic tiết kiệm, để có baseline.
2. Xác định các nhánh tải lớn cần theo dõi riêng (HVAC, chiếu sáng, wallbox). Mỗi điểm đo cần một thiết bị đo, vì một đồng hồ 3 pha đo một điểm đấu nối.
3. Đưa các giá trị cần dùng lên visualization và đặt tên group address theo quy ước dự án, chỉ bật những đại lượng thật sự dùng để giữ tải bus thấp.
4. Đặt ngưỡng cảnh báo và ngưỡng đóng cắt, bắt đầu ở chế độ chỉ cảnh báo trước khi cho phép tự động cắt tải.
5. So sánh số đo trước và sau khi bật từng logic tiết kiệm, ghi lại để báo cáo bàn giao.

Sai Lầm Thường Gặp

Bốn lỗi hay gặp khi đưa giám sát năng lượng vào dự án KNX:

• Đo sau khi tối ưu: không có baseline thì không chứng minh được hiệu quả.
• Lắp biến dòng sai pha hoặc ngược chiều: biến dòng kênh L1 phải ôm đúng dây pha nối vào UL1. Sai pha làm sai công suất tác dụng. Chiều dòng có thể đảo trong ETS nếu lắp ngược.

• Bật tất cả giá trị gửi lên bus: làm tăng tải bus không cần thiết. Chỉ bật đại lượng cần dùng và cấu hình ngưỡng thay đổi để gửi.
• Nhầm đồng hồ KNX với công tơ thanh toán hoặc thiết bị bảo vệ: hai vai trò này thuộc thiết bị khác.
