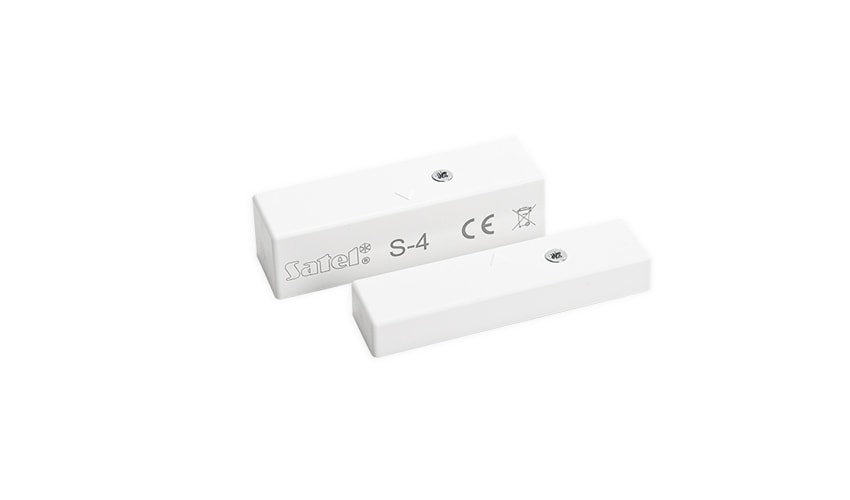

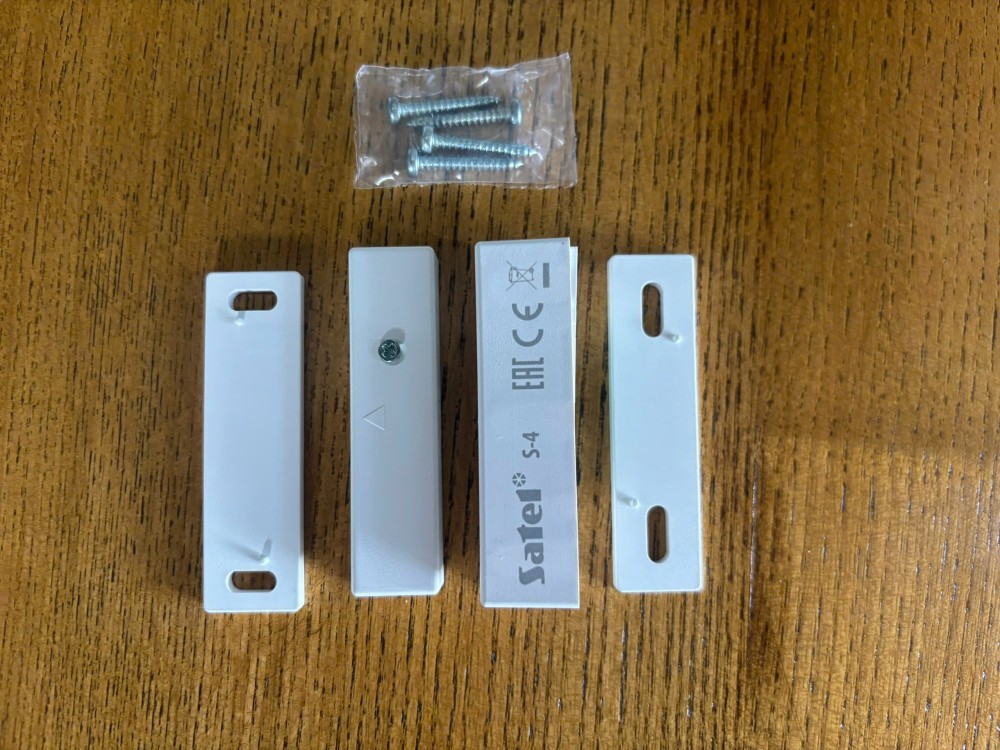

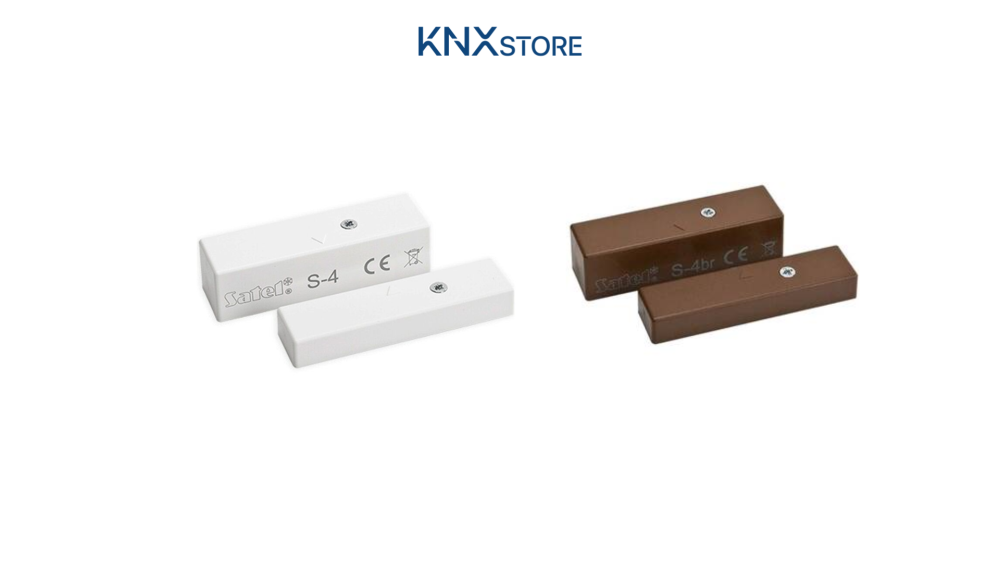

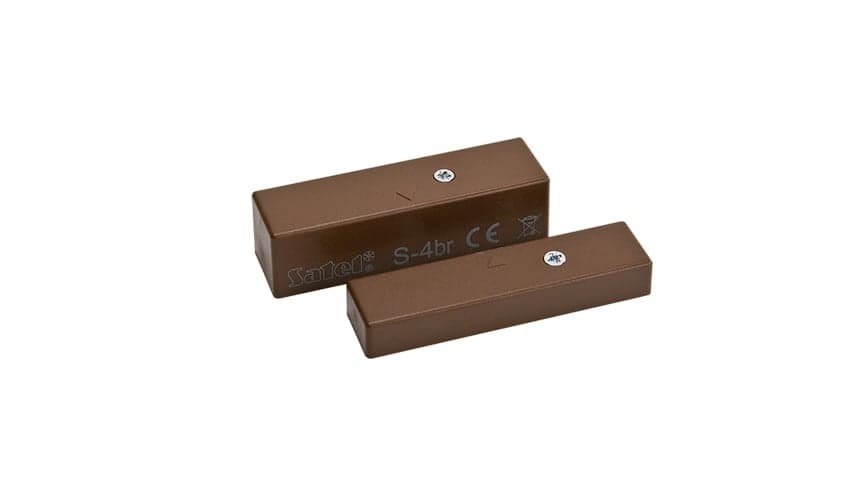

Satel S-4 - Cảm Biến Từ Tamper Contact EOL Dải Nhiệt Rộng
Hai tính năng làm S-4 khác biệt hoàn toàn với các model B đơn giản: tamper contact và EOL terminal. Tamper contact là tiếp điểm thứ hai độc lập, mở khi nắp thiết bị bị tháo. EOL terminal cho phép đấu điện trở end-of-line ngay tại thiết bị. Kết hợp cả hai trên một thiết bị gọn gàng hơn nhiều so với dùng 2-3 linh kiện rời.
Dải nhiệt -30 đến +55°C là thông số đáng chú ý. Trong khi các model B-1M, B-1T, B-2S, B-2T giới hạn ở -10°C, S-4 chịu được -30°C. Điều này mở ra ứng dụng trong kho lạnh, buồng đông, hoặc các công trình miền núi có mùa đông khắc nghiệt.

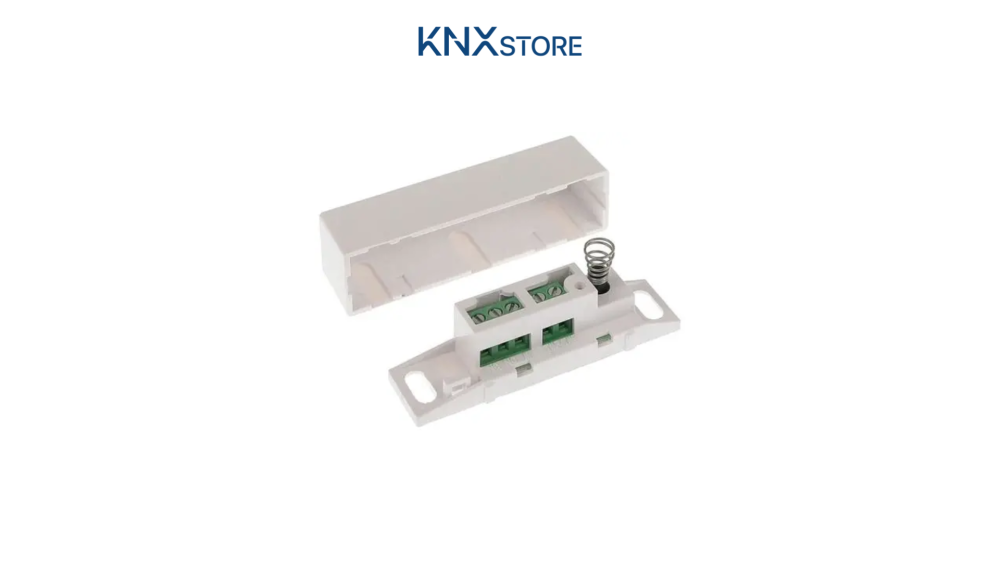

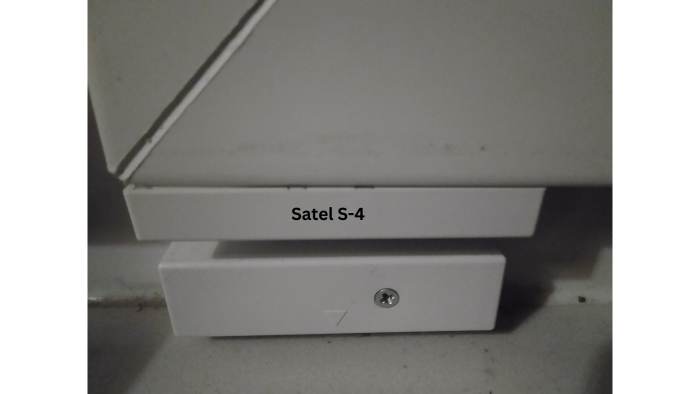

Tamper contact bảo vệ chống phá hoại vật lý
Tamper contact là tiếp điểm riêng biệt bên trong S-4. Khi thiết bị lắp đúng, lò xo tamper bị nén bởi bề mặt tường/khung cửa, tiếp điểm đóng. Khi ai đó tháo thiết bị ra khỏi tường, lò xo bung, tiếp điểm mở, trung tâm báo động nhận tín hiệu tamper ngay lập tức.
Đây là lớp bảo vệ quan trọng: kẻ xâm nhập không thể ngắt cảm biến bằng cách tháo thiết bị rồi chập mạch dây, vì tamper sẽ kích hoạt ngay khi tháo. Kết nối tamper contact S-4 vào zone tamper riêng trên trung tâm, cấu hình loại alarm khác với zone chính.

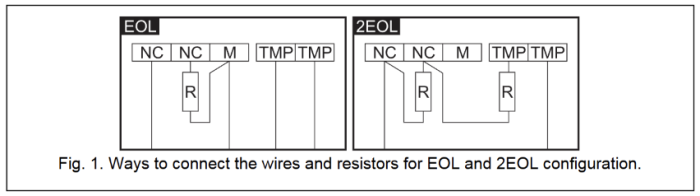

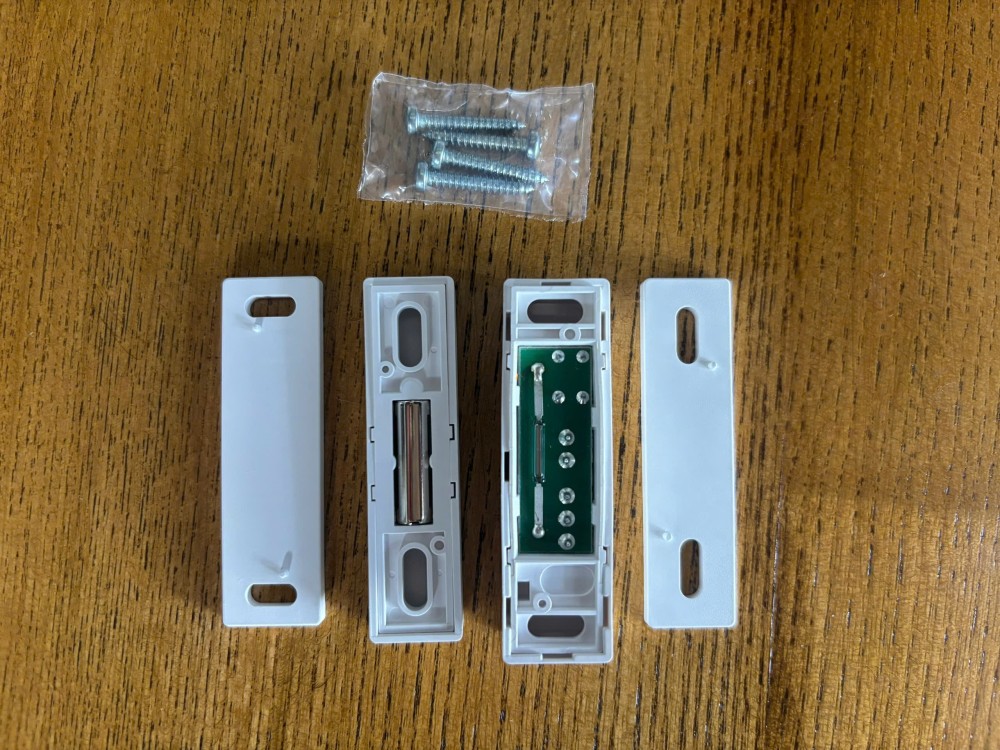

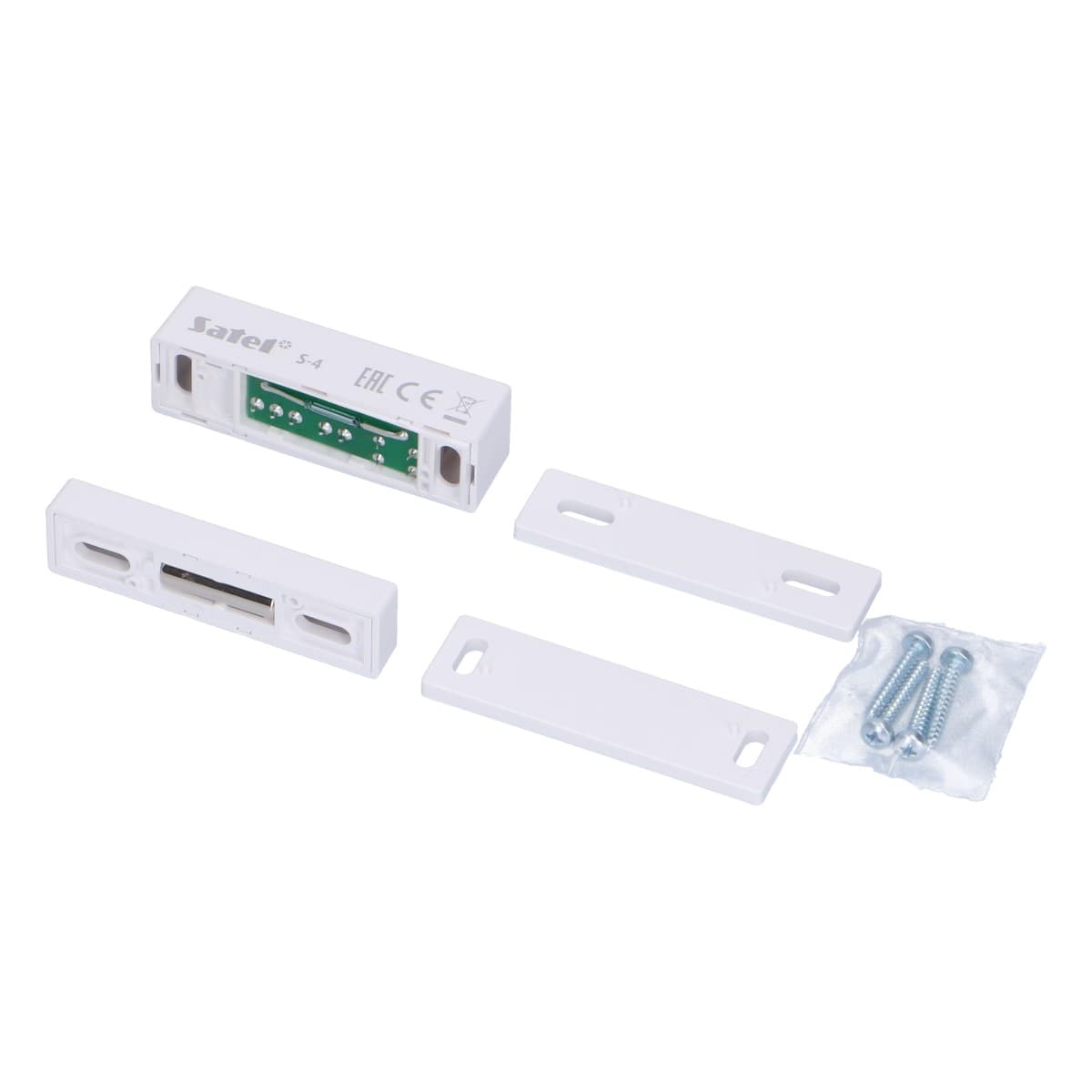

EOL terminal đấu điện trở ngay tại điểm
EOL terminal trên S-4 cho phép lắp điện trở end-of-line ngay tại thiết bị thay vì đấu cuối dây ở tủ điện. Điều này đúng nguyên tắc 2EOL: điện trở phải nằm ở cuối đường dây zone, không phải ở trung tâm. Khi đấu điện trở tại thiết bị, mọi đoạn dây từ trung tâm đến S-4 đều được giám sát, bao gồm cả đoạn từ tủ điện ra điểm cảm biến.
Sử dụng cùng giá trị điện trở với cấu hình zone trên trung tâm (thường 1.1kΩ hoặc 2.2kΩ tùy model VERSA/INTEGRA).
Dải nhiệt -30°C ứng dụng trong kho lạnh và buồng đông
Cảm biến từ thông thường (dải -10 đến +55°C) không hoạt động trong buồng đông ở -20°C đến -25°C. S-4 với -30°C là lựa chọn duy nhất trong dòng Satel cho ứng dụng này. Reed switch vẫn hoạt động ổn định ở nhiệt độ thấp, không bị đóng băng hay trơn dầu như một số linh kiện khác.
Khi lắp trong buồng đông, dùng cáp chịu lạnh (rated đến -40°C) để đi từ cảm biến ra ngoài. Điểm chuyển tiếp nhiệt độ (từ trong ra ngoài buồng đông) cần bịt kín để tránh ngưng tụ hơi nước trên cáp.
So sánh S-4 với K-1 BR và B-1M
| Tính năng | S-4 | K-1 BR | B-1M |
|---|---|---|---|
| Tamper contact | Có | Không | Không |
| EOL | Terminal (đấu ngoài) | Tích hợp 1.1kΩ | Không |
| Dải nhiệt | -30 đến +55°C | (tiêu chuẩn) | (tiêu chuẩn) |
| Màu sắc | Trắng | Đồng | Trắng |
S-4 phù hợp khi cần tamper. K-1 BR phù hợp khi cần 2EOL sẵn, không cần tamper. B-1M phù hợp lắp đặt hàng loạt zone NC cơ bản.
Tương thích hệ thống tiếp điểm cửa + tamper, cả hai dùng với mọi panel
S-4 có 2 mạch độc lập: tiếp điểm cửa (NC) và tamper (NC). Cả hai là dry contact thuần túy, tương thích với bất kỳ hệ thống nhận dry contact.
Hệ thống Satel:
Đấu zone NC vào zone input chính, đấu tamper vào zone tamper riêng (INTEGRA hỗ trợ tamper zone per-detector). Terminal EOL của S-4 cho phép lắp điện trở phù hợp với cấu hình zone 1EOL hoặc 2EOL tùy yêu cầu INTEGRA/VERSA. Tương thích INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 32-WRL, PERFECTA-IP 32-WRL.
Tiếp điểm cửa:
Kết nối zone NC chuẩn vào alarm panel, binary input KNX (Kanonbus KTE8UP, Satel KNX-BIN24), I/O BACnet/Modbus, hay DI PLC. Không giới hạn hãng.
Tamper contact:
Đấu vào zone tamper riêng trên panel, hoặc vào zone độc lập khác nếu panel không có zone tamper chuyên biệt. Trên KNX: đấu tamper vào channel thứ 2 của cùng module input, cấu hình logic cảnh báo riêng trong ETS. Trên PLC: DI module thứ 2, logic PLC xử lý sự kiện tamper theo yêu cầu.
EOL terminal: linh hoạt theo panel:
Terminal EOL của S-4 cho phép lắp điện trở phù hợp với panel đang dùng. Không bị cố định giá trị như K-1 BR (1.1kΩ). Dùng điện trở 1kΩ cho Bosch, 1.1kΩ cho Satel, 2.2kΩ cho một số Paradox. Cùng 1 cảm biến S-4 linh hoạt theo yêu cầu.
Dải nhiệt -30°C: ứng dụng ngoài hệ báo động:
PLC công nghiệp trong kho lạnh thường cần DI ở -20 đến -30°C. S-4 là lựa chọn thực tế khi không muốn dùng cảm biến từ công nghiệp giá cao, S-4 đáp ứng đủ dải nhiệt ở mức giá tiêu dùng.
Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường
Cảm biến từ Satel sản xuất tại Ba Lan, đáp ứng đầy đủ tiêu chuẩn châu Âu bắt buộc cho thiết bị an ninh. Đây là điểm khác biệt thực chất so với hàng không rõ xuất xứ hoặc hàng OEM không có kiểm định độc lập.
EN50130-5 Class II: kiểm định môi trường thực tế:
EN50130-5 là tiêu chuẩn châu Âu quy định điều kiện môi trường mà thiết bị báo động phải chịu được. Class II bao gồm dải nhiệt -10°C đến +55°C (S-4 mở rộng đến -30°C), thử nghiệm va đập cơ học, rung động, và độ ẩm 93±3%. Thiết bị đạt EN50130-5 phải qua thử nghiệm tại phòng lab độc lập theo quy trình chuẩn, không phải tự công bố. Với cảm biến không có chứng nhận này, hiệu suất trong điều kiện khắc nghiệt không được đảm bảo.
CE Declaration of Conformity:
Satel công bố CE Declaration đầy đủ tại www.satel.eu/ce. Đối với thiết bị an ninh, CE yêu cầu tuân thủ EMC Directive (tương thích điện từ) và Radio Equipment Directive (nếu có wireless). Thiết bị không có CE thực chất có thể gây nhiễu hoặc bị nhiễu bởi thiết bị điện khác trong công trình, dẫn đến false alarm hoặc bỏ lỡ alarm.
Tiếp điểm Ruthenium (Ru): không phải tiếp điểm thông thường:
Reed switch trong cảm biến Satel dùng tiếp điểm Ruthenium, điện trở 150mΩ, tuổi thọ tối thiểu 360,000 cycles. Ở điện áp thấp 5-12V DC phổ biến trong hệ báo động, tiếp điểm vàng mạ hoặc kim loại thông thường dễ bị oxy hóa theo thời gian, dẫn đến tăng điện trở tiếp xúc và lỗi zone intermittent khó debug. Ruthenium duy trì điện trở ổn định trong dải điện áp thấp. 360,000 cycles tương đương khoảng 20 năm với cửa mở/đóng 50 lần/ngày.
Sealed body: chống bụi và ẩm:
Toàn bộ phần cảm biến và nam châm được đúc kín (sealed body). Không có điểm vào của bụi, côn trùng, hoặc hơi ẩm. Đây là yêu cầu quan trọng cho cảm biến lắp tại cửa ra vào, nơi thường xuyên bị thay đổi áp suất khí và tiếp xúc gián tiếp với môi trường ngoài.
Kết luận
S-4 là cảm biến từ hoàn chỉnh nhất trong dòng lắp nổi Satel: tamper contact, EOL terminal, và dải nhiệt -30°C. Phù hợp cho các điểm cảm biến quan trọng trong công trình bảo mật chuyên nghiệp, kho lạnh, và môi trường khắc nghiệt. Kết hợp với trung tâm INTEGRA 128 PLUS để khai thác đầy đủ zone 2EOL và tamper monitoring.
