Satel TR 40 VA - Biến Áp 230V / 18V AC Cho Nguồn APS Trong Tủ OPU
Trong thiết kế nguồn cho hệ thống báo động Satel, biến áp là bước chuyển đổi không thể bỏ qua với các bộ nguồn Type A. Lưới điện dân dụng 230V AC không thể đưa thẳng vào board APS - cần hạ áp trước xuống dải 17-20V AC. TR 40 VA đảm nhiệm đúng bước này, và được thiết kế để lắp gọn bên trong tủ OPU-3P hoặc OPU-4P cùng với board APS và bảng điều khiển báo động.
TR 40 VA Lắp Cùng Bộ Nguồn APS Nào?

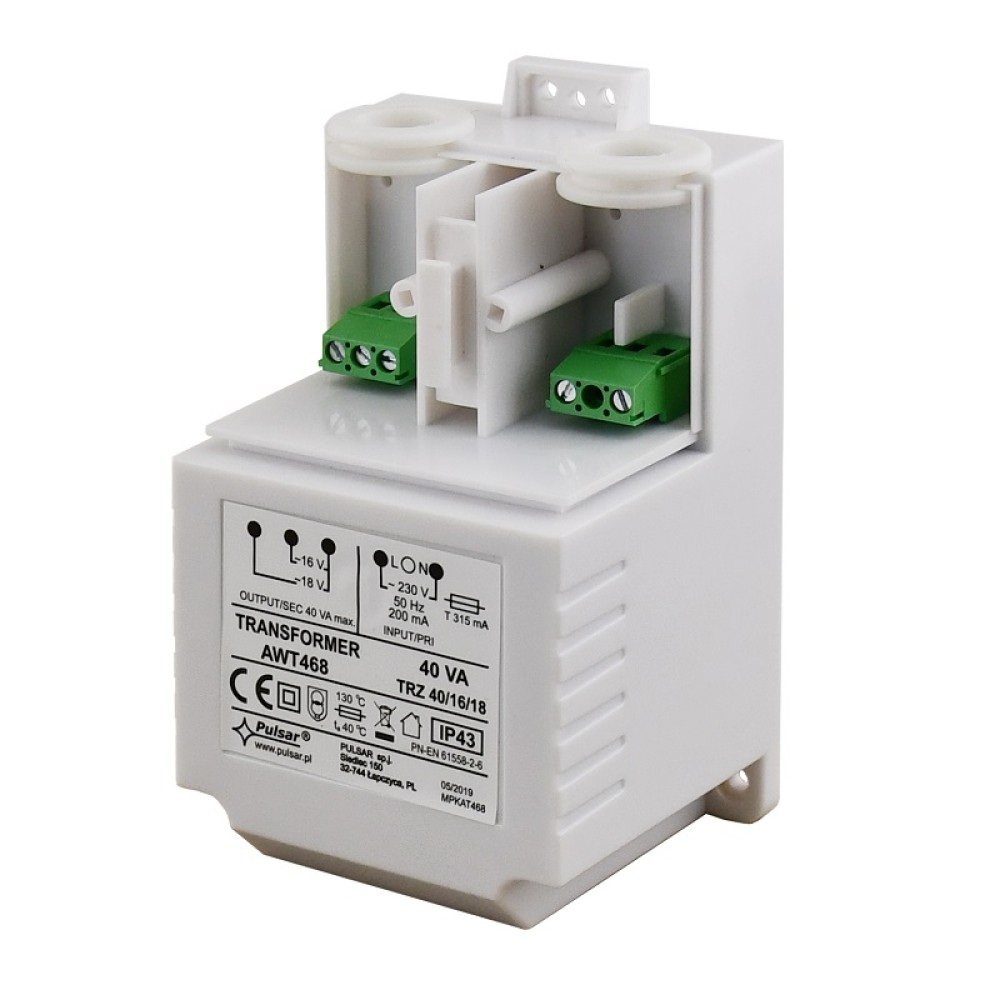

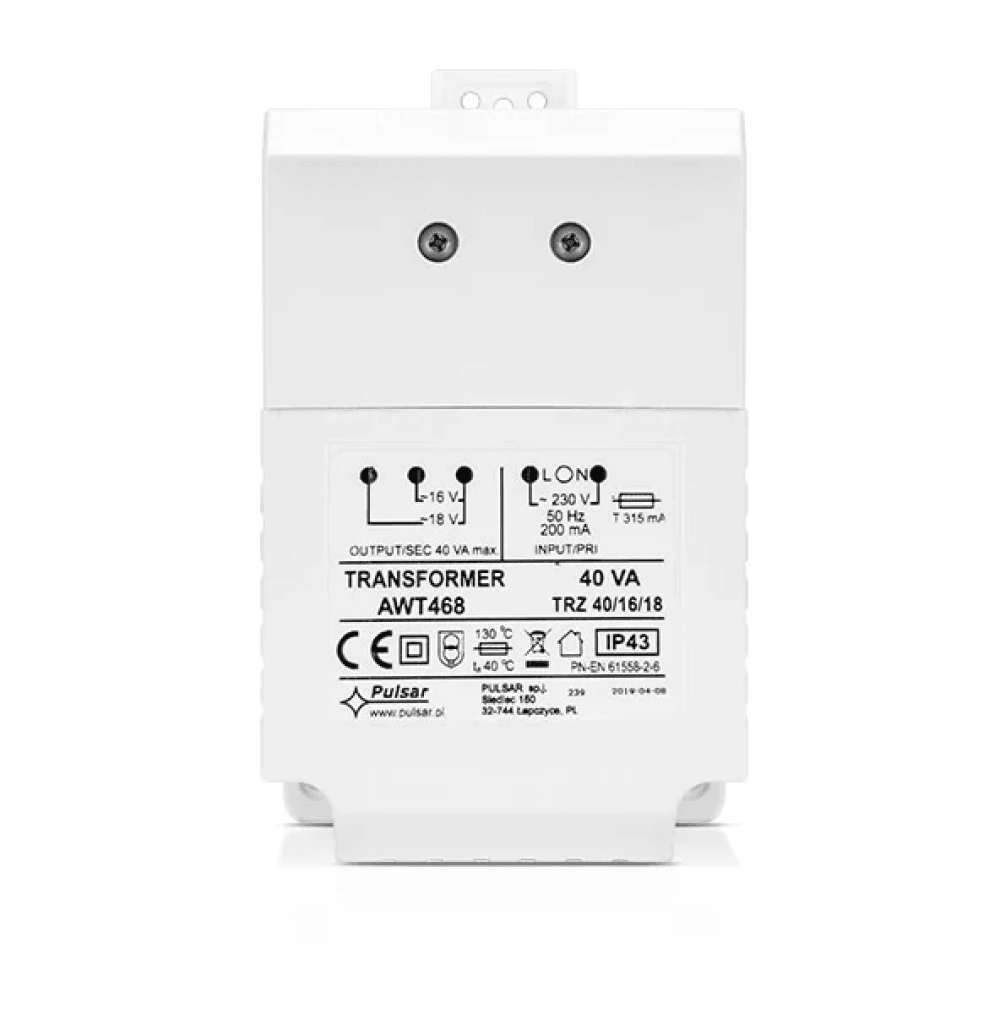

Theo tài liệu kỹ thuật tủ OPU-3P và OPU-4P, Satel xác định TR 40 VA là biến áp 230V / 18V AC công suất 40VA. Điện áp thứ cấp 18V AC nằm trong dải 17-20V AC của các bộ nguồn APS Type A sau:
| Bộ nguồn APS | Dải AC input | Dòng ra DC tối đa | Phù hợp TR 40 VA |
|---|---|---|---|
| APS-15 | 17-20V AC | 1.5A | Phù hợp - đây là cặp chính |
| APS-30 S | 17-24V AC | 3A (no bat) | Phù hợp nếu tải thực tế <= 2A |
| APS-30 | 17-24V AC | 3A | Cân nhắc TR 60 VA khi tải >= 2.5A |
Rule từ tài liệu Satel: transformer capacity phải match DC power supply output capacity. Nếu dùng TR 40 VA với APS có dòng ra 3A nhưng thực tế chỉ kéo 1.5A, hoàn toàn ổn. Vấn đề xảy ra khi transformer bị undersize so với tải thực tế.
Tại Sao Công Suất VA Của Biến Áp Quan Trọng?
VA rating quyết định khả năng cung cấp dòng AC tối đa. Với TR 40 VA ở 18V thứ cấp: dòng AC tối đa lý thuyết = 40VA / 18V = 2.2A AC. Sau quá trình chỉnh lưu và ổn áp trong board APS (hiệu suất ~75-80%), công suất này đủ cấp cho bộ nguồn 12V DC 1.5A với biên dự phòng hợp lý.
Hậu quả khi chọn sai VA rating:
- Transformer undersize so với tải: quá nhiệt liên tục, giảm tuổi thọ, nguy cơ hỏng
- Transformer oversize (dùng TR 60 VA cho APS-15): không có vấn đề gì - hoạt động bình thường
Do đó, quy tắc thực tế:
- APS-15 (1.5A output) - TR 40 VA (40VA) là đủ
- APS-30 / APS-30 S (3A output) - dùng TR 60 VA (60VA)
Cụm Nguồn Hoàn Chỉnh Trong Tủ OPU
Tủ OPU-3P (324 x 382 x 108 mm) và OPU-4P (266 x 286 x 100 mm) đều có vị trí mount cố định cho transformer. Cả hai tủ hỗ trợ lắp đồng thời:
- Biến áp TR (vị trí riêng phía dưới)
- Board APS (trên tấm insert nhựa)
- Bảng điều khiển PERFECTA, VERSA, INTEGRA (tấm insert thứ hai)
- Pin 12V dự phòng
- Expander module bổ sung
Quy trình lắp từ tài liệu OPU:
- Bắt vít transformer vào đế tủ (3 vít)
- Đấu cáp 230V AC vào cuộn sơ cấp - phải ngắt điện mạch trước khi thao tác
- Nối cuộn thứ cấp vào terminal AC của board APS bằng cáp đen đi kèm trong bộ tủ
- Đấu dây tiếp địa vào terminal ground phía sau tủ
- Load balance trước khi cấp điện: tổng dòng thiết bị + dòng sạc pin <= dòng ra APS
Tuyệt đối không đấu hai board APS vào cùng một transformer. Mỗi board APS phải dùng transformer riêng.
Kết Luận
TR 40 VA là mắt xích bắt buộc trong cụm nguồn APS-15 đặt trong tủ OPU. Chuỗi đầy đủ: lưới 230V AC - TR 40 VA (18V AC) - board APS (12V DC) - bảng điều khiển và thiết bị ngoại vi. Khi thiết kế hệ thống có tải cao hơn, bước tiếp theo là TR 60 VA cùng bộ nguồn APS-30.
Liên hệ KNXStore để đặt trọn bộ TR 40 VA + APS-15 + tủ OPU-4P và được tư vấn load balance cho dự án cụ thể.
