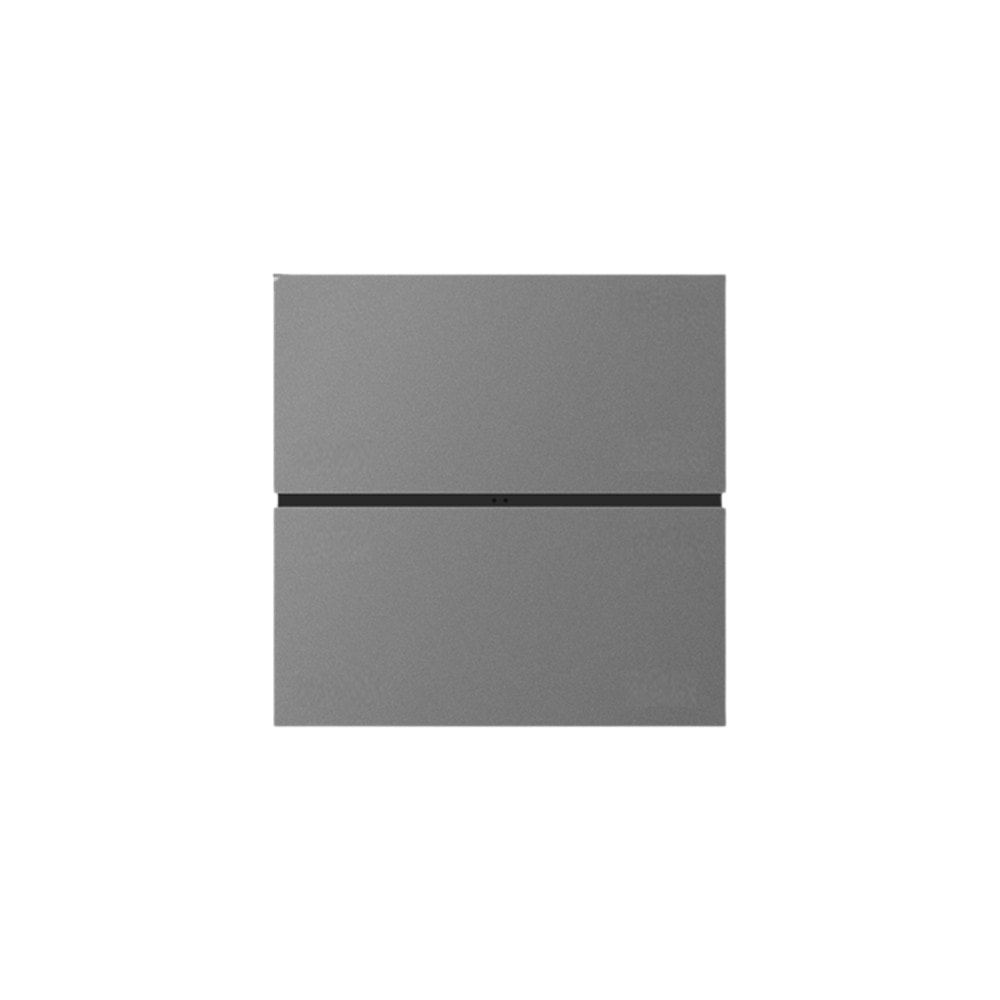

Kanonbus KTE8TS-M Công Tắc KNX Kim Loại M Series 4 Màu, ToF Proximity
Phần lớn công tắc KNX trên thị trường là nhựa. Chức năng đủ, nhưng về mặt thẩm mỹ khó phù hợp với nội thất cao cấp đặc biệt khi interior designer đã chọn tone màu trung tính, vật liệu kim loại cho phần còn lại của không gian. Khe giữa "smart home KNX hoạt động tốt" và "công tắc trông đẹp trên tường" vẫn còn đó.
M Series của Kanonbus lấp khoảng trống này. Vỏ kim loại, 4 màu chuẩn có thể order, chữ khắc laser theo yêu cầu, cảm biến tiếp cận tự sáng backlight khi tay đến gần. Kỹ thuật đầy đủ (ETS, KNX TP, relay tùy chọn), thẩm mỹ đủ mạnh để trình bày với gia chủ.

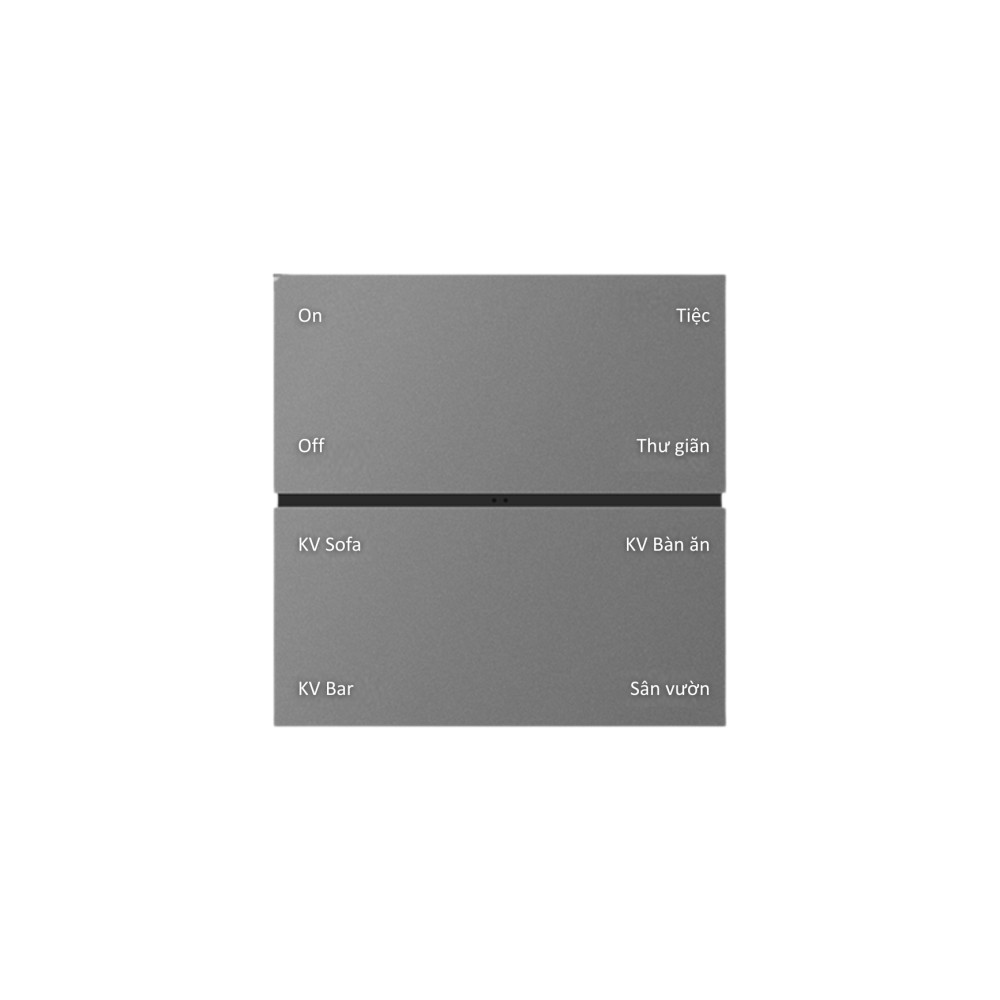

KTE4TS-M Và KTE8TS-M Là Gì KNX Smart Panel Vật Liệu Kim Loại

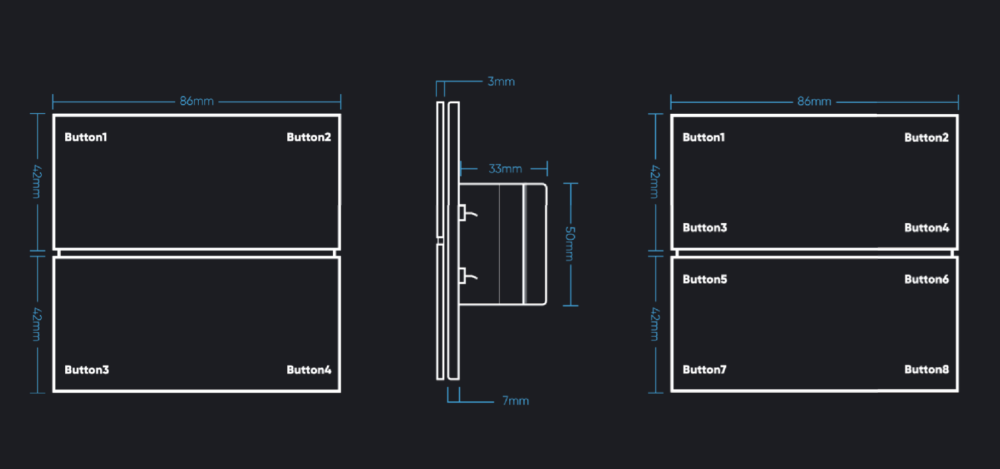

KTE4TS-M (4 nút) và KTE8TS-M (8 nút) là KNX smart panel lắp âm tường hộp 86 chuẩn, tích hợp coupler KNX built-in. Kích thước mặt panel 86mm x 86mm x 45mm, vừa hộp 86 tiêu chuẩn trên thị trường Việt Nam. Datasheet khuyến nghị dùng hộp sâu (deepened box) để đủ không gian cho dây và coupler.
Nguồn hoạt động: KNX bus 30V DC (dòng bus tối đa 10mA) cộng nguồn phụ DC 24V. Cả hai đều cần nối để panel hoạt động đầy đủ. Lập trình qua ETS theo chuẩn S mode quy trình giống mọi thiết bị KNX tiêu chuẩn khác.
Dòng M Series thuộc Kanonbus (Zhengjue Intelligent Equipment, Shanghai), phân phối tại Việt Nam qua KNXStore.
Mỗi Nút Lập Trình Độc Lập Switch, Dimming, Scene Và Nhiều Hơn

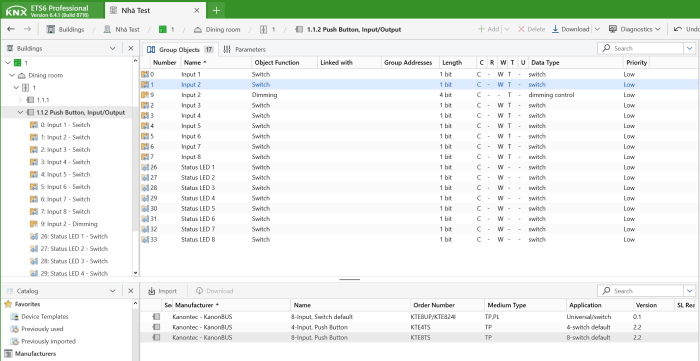

Điểm cốt lõi của KTE4TS-M và KTE8TS-M là tính linh hoạt lập trình từng nút. Mỗi nút trong tổng số 4 hoặc 8 nút được cấu hình độc lập trong ETS, có thể đảm nhiệm một trong các chức năng:
- Switch: bật/tắt đèn, thiết bị
- Dimming: điều chỉnh độ sáng (dimming step up/down/stop)
- Curtain control: mở/đóng rèm cửa
- Value sending: gửi giá trị cụ thể cho group address KNX (brightness, color temperature, illuminance...)
- Scene control: kích hoạt scene đã lập trình hoặc lưu scene hiện tại
Với KTE8TS-M 8 nút, một panel đủ để điều khiển: đèn phòng ngủ (switch), dimming đèn đọc sách, rèm cửa sổ, rèm cửa ban công, scene đọc sách, scene xem phim, scene ngủ, và scene về nhà tất cả trong một mặt panel 86x86mm.
Mỗi nút đi kèm một LED indicator riêng. LED này có thể dùng làm status feedback (phản ánh trạng thái thiết bị KNX tương ứng) hoặc operation indicator (xác nhận lệnh vừa gửi). Cấu hình trong ETS.
ToF Proximity Sensing Backlight Tự Sáng Khi Tay Đến Gần
M Series tích hợp cảm biến ToF (Time of Flight) để phát hiện tay tiếp cận panel từ xa. Khi người dùng đưa tay đến gần, backlight cam trên tất cả nút tự động sáng lên mà không cần chạm vào bề mặt.
Đây là tính năng hữu ích trong môi trường ánh sáng yếu (phòng ngủ ban đêm, hành lang khách sạn, phòng xem phim): người dùng không cần bật đèn để tìm công tắc, panel tự phản ứng khi nhận ra chuyển động tay.
Ngoài ra, M Series có tùy chọn vibration feedback panel rung nhẹ khi nhấn nút, cho cảm giác phản hồi vật lý dù bề mặt phẳng. Phù hợp cho người dùng quen với feedback cơ học của công tắc truyền thống.
Phân biệt KTE8TS-M và KTE8TS-MK
| Tiêu chí | KTE8TS-M | KTE8TS-MK |
|---|---|---|
| Chức năng | Gửi lệnh KNX thuần túy | Gửi lệnh KNX + điều khiển tải trực tiếp |
| Relay tích hợp | Không | 3 relay 10A/220V AC |
| Khi nào dùng | Kết hợp actuator ngoài (KTE04R...) | Điều khiển trực tiếp tối đa 3 tải đơn giản |
| Phù hợp | Hệ thống KNX đầy đủ | Điểm lắp đặt cần relay gần tải, tiết kiệm actuator |

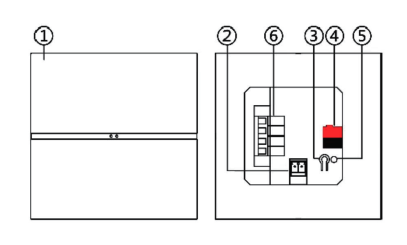

Sơ đồ chân và mô tả cổng kết nối
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | Operation area | 8 nút bấm cảm ứng với LED indicator từng nút. Nhấn nút để điều khiển thiết bị được liên kết |
| 2 | Power supply | Nguồn phụ 24V DC wide voltage |
| 3 | Programming button | Nút lập trình: nhấn để ghi physical address từ ETS. Có thể thay thế bằng cách nhấn đồng thời nút 1 và nút 8 trong 3 giây |
| 4 | KNX bus terminal | Kết nối KNX TP bus, cấp nguồn và truyền dữ liệu vào hệ thống KNX |
| 5 | Programming LED | Sáng đỏ sau khi nhấn nút programming, tắt tự động sau khi download physical address xong. Có thể bật/tắt qua ETS. Nhấp nháy khi vào programming mode bằng tổ hợp nút 1 + nút 8 |
| 6 | Relay output terminal (MK only) | Đấu dây lửa 220V vào terminal L, ngõ ra tải vào terminal L1, L2, L3 tương ứng |
Vị trí 6 (Relay output) chỉ có trên phiên bản KTE8TS-MK. Phiên bản KTE8TS-M không có relay tích hợp.

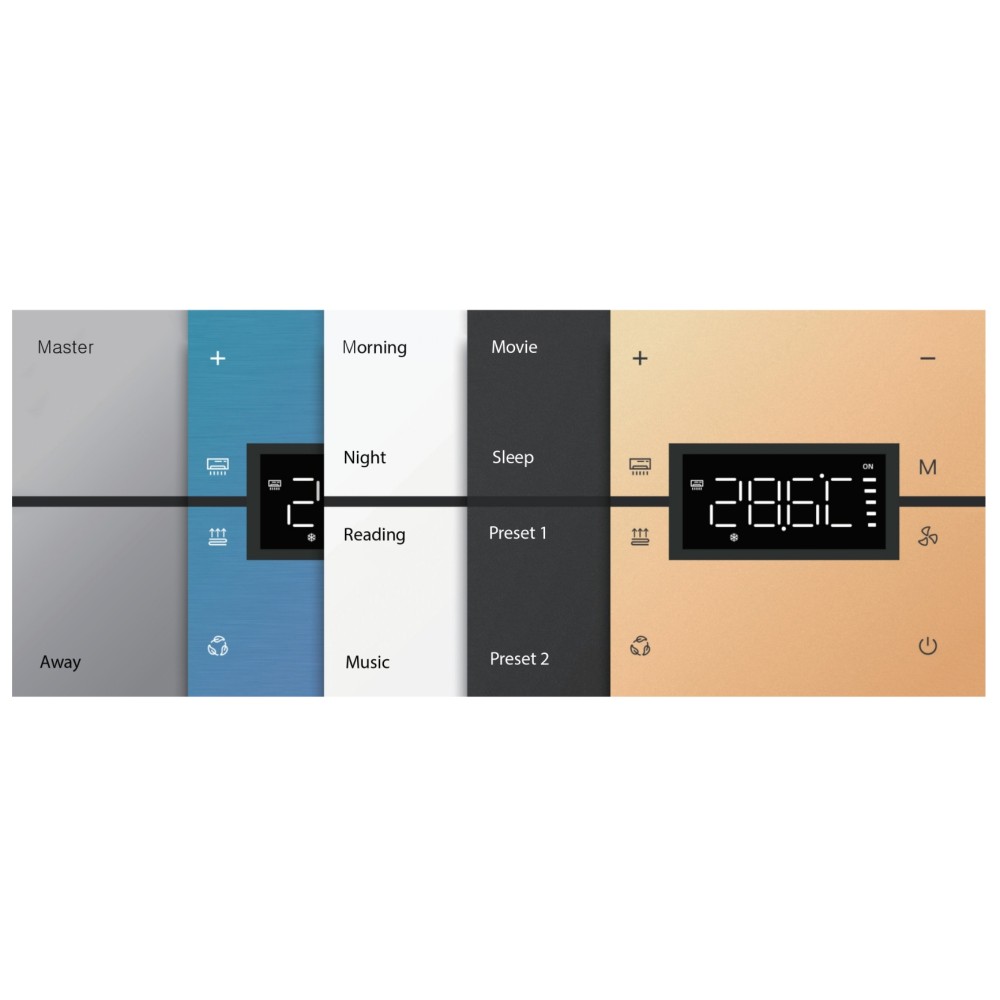

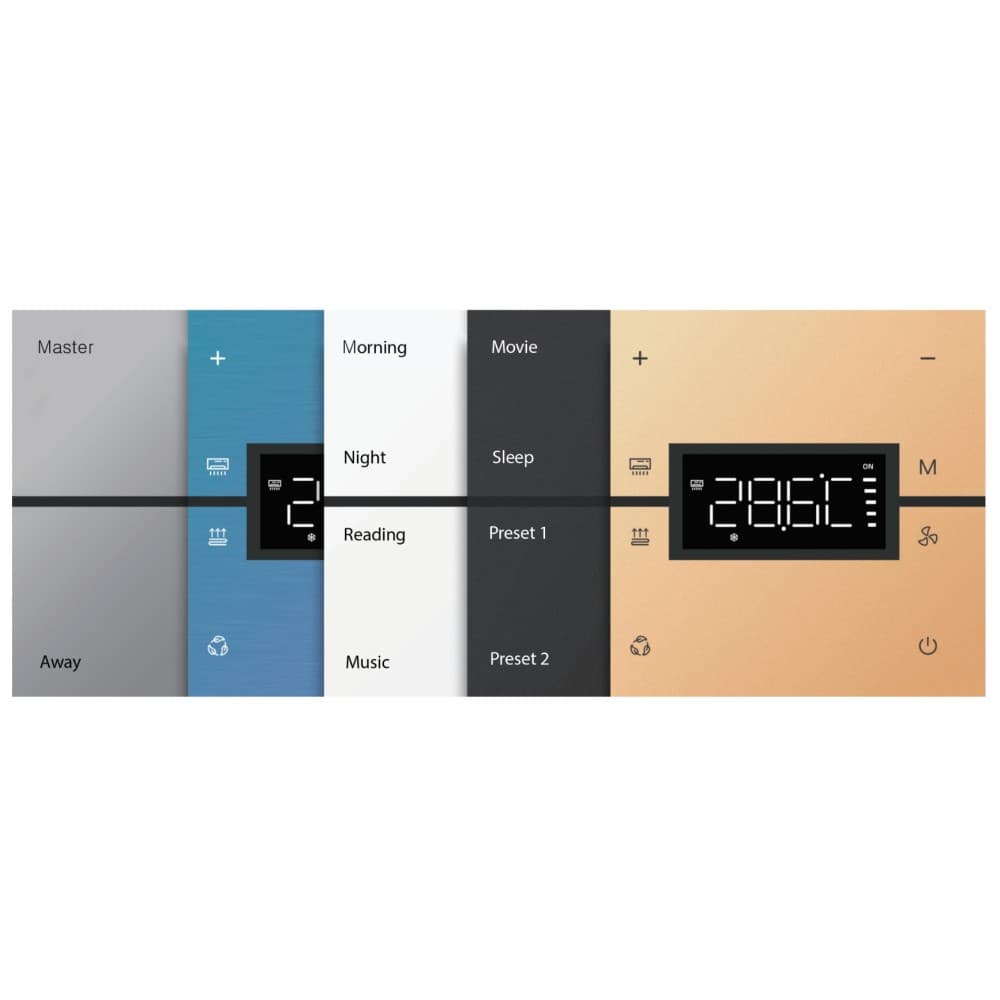

Vật Liệu Kim Loại Và 4 Màu Chuẩn Tích Hợp Vào Nội Thất Cao Cấp
Vỏ và mặt panel M Series làm từ kim loại, khác với phần lớn công tắc KNX dùng nhựa ABS. Bề mặt kim loại cho cảm giác chắc tay, không bị xỉn màu theo thời gian, và phù hợp với nội thất tối giản hoặc hiện đại.

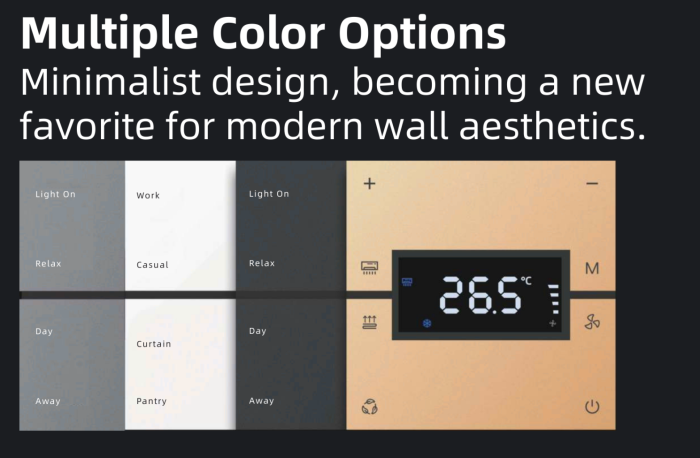

Bốn màu chuẩn có sẵn:
| Màu | Mã màu |
|---|---|
| Frost White | Trắng sữa, phù hợp nội thất Bắc Âu/Japandi |
| Carbon Black | Đen carbon, cho không gian tối màu hoặc công nghiệp |
| Cloud Grey | Xám mây, trung tính, dễ kết hợp |
| Champagne Gold | Vàng champagne, cho không gian sang trọng, ấm |
Ngoài 4 màu chuẩn, M Series hỗ trợ custom color theo yêu cầu dự án, phù hợp khi interior designer có palette màu đặc thù.
Chữ và ký hiệu trên từng nút được khắc laser rỗng (laser-engraved hollow lettering) trực tiếp trên bề mặt kim loại. Text tùy chỉnh theo yêu cầu: tên phòng, tên scene (Welcome, Relax, Cinema...), hoặc icon. Backlight chiếu qua phần khắc rỗng tạo hiệu ứng chữ phát sáng cam khi panel sáng.

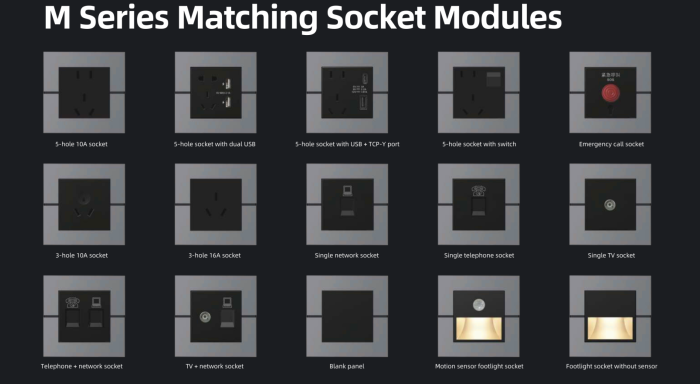

Matching Socket Modules Đồng Bộ Màu Sắc Cả Hệ Thống
M Series có dòng socket module cùng form factor 86 và cùng màu sắc, cho phép lắp ghép cạnh nhau trong cùng hộp đôi hoặc hộp ba mà mặt ngoài đồng nhất:
- Ổ cắm 5 lỗ 10A, 5 lỗ + USB, 5 lỗ có công tắc riêng
- Ổ cắm 3 lỗ 10A / 16A
- Network socket, telephone socket, TV socket
- Emergency call socket (cho phòng khách sạn)
- Motion sensor footlight, footlight đơn giản
Màu socket module: Carbon Black, Cloud Grey, Champagne Gold. Integrator có thể order cùng màu với panel để toàn bộ mặt tường đồng nhất từ công tắc đến ổ cắm.
Kết Luận
Kanonbus KTE4TS-M và KTE8TS-M phù hợp với dự án KNX cần công tắc smart panel vừa đủ kỹ thuật (ETS S mode, scene, dimming, relay tùy chọn) vừa đủ thẩm mỹ để tích hợp vào nội thất cao cấp. Vật liệu kim loại, 4 màu chuẩn, chữ khắc laser tùy chỉnh, và ToF proximity sensing là những điểm khác biệt so với phần lớn KNX keypad nhựa trên thị trường.
