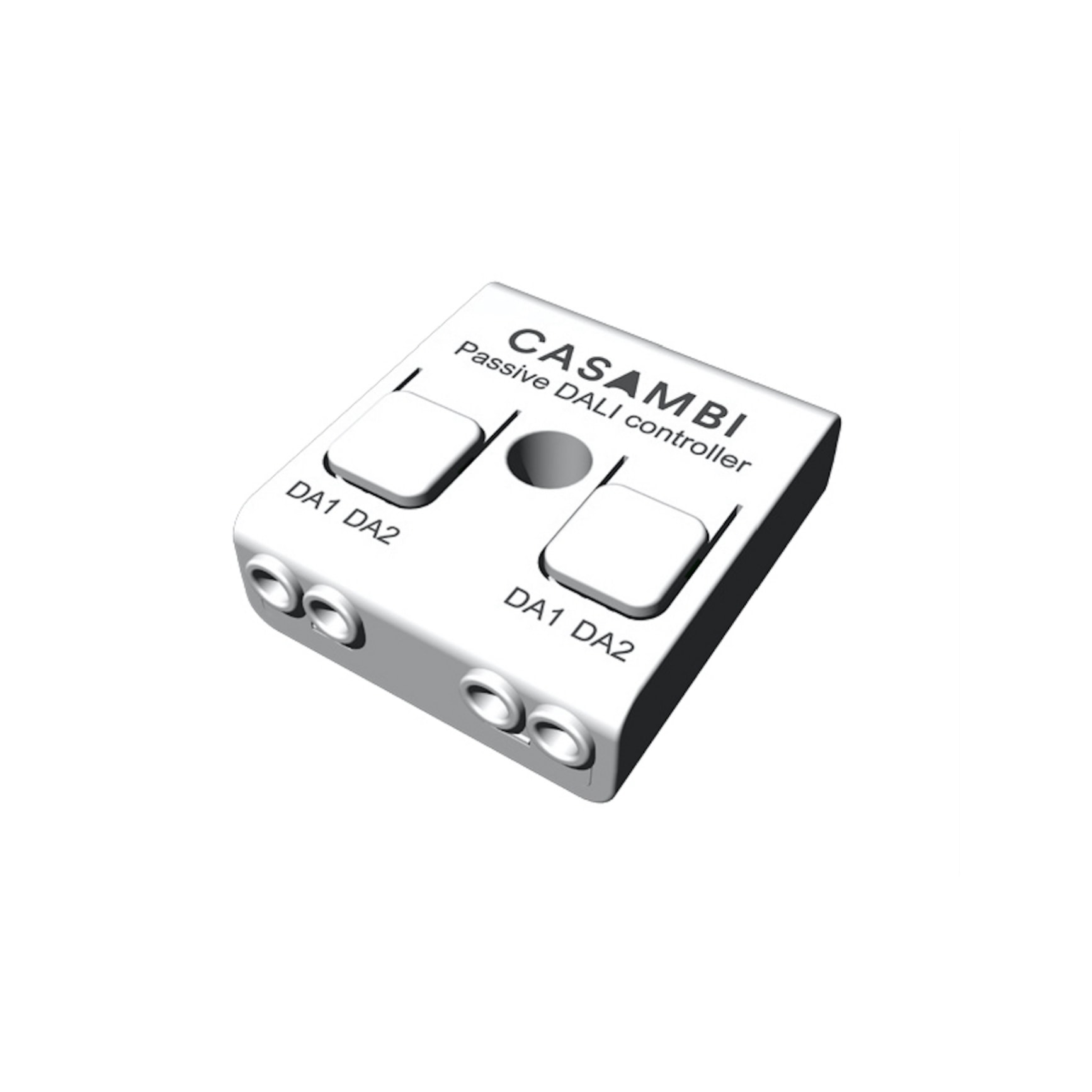

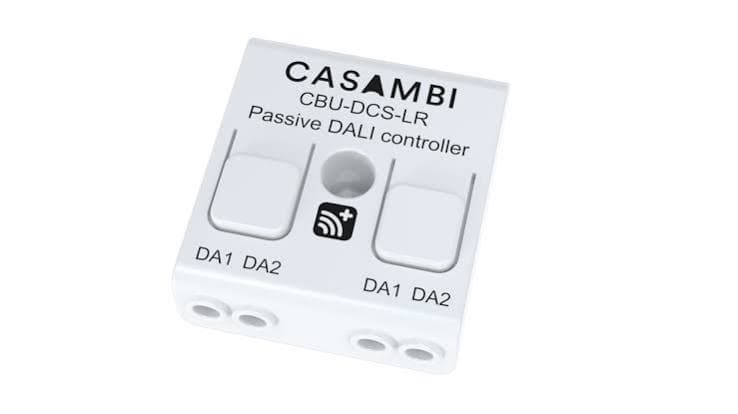

Casambi CBU-DCS - Bộ điều khiển DALI Bluetooth tích hợp mesh không dây

Trong các dự án chiếu sáng thương mại, hạ tầng DALI đã hiện diện rộng rãi từ nhiều năm. Driver DALI trải khắp trần nhà, wiring đầy đủ, nhưng hệ thống điều khiển cũ hỏng hoặc chủ đầu tư muốn nâng cấp sang wireless. Câu hỏi mà hầu hết System Integrator đặt ra lúc này: làm sao đưa toàn bộ DALI đó vào vận hành không dây mà không phải chạy thêm cáp điều khiển?

Casambi CBU-DCS là câu trả lời cho bài toán đó. Không nguồn riêng, không cáp thêm, chỉ cần DALI bus đã có nguồn là đủ để CBU-DCS kéo toàn bộ hệ thống vào mạng Casambi BLE Mesh.

CBU-DCS là gì và hoạt động như thế nào

Passive DALI controller - điểm khác biệt cốt lõi

Hầu hết DALI controller trên thị trường đều yêu cầu nguồn 230V riêng để vận hành. CBU-DCS làm ngược lại: nó lấy điện hoàn toàn từ DALI bus (9.5–22.5 VDC), tiêu thụ 5 mA ở chế độ idle và đỉnh 30 mA khi đang xử lý lệnh.

Trong thực tế lắp đặt, điều này có nghĩa là khi bạn kết hợp CBU-DCS với một DALI LED driver đã có tích hợp DALI bus power supply, bạn không cần thêm bất kỳ đầu dây nguồn nào. Hai bộ đầu nối DA1/DA2 song song nội bộ còn cho phép dẫn DALI bus xuyên qua sản phẩm, tiết kiệm đáng kể công đấu nối tại từng điểm lắp.

Polarity của DA1 và DA2 không quan trọng, giảm thiểu lỗi đấu nối ngược chiều.

Vai trò trong Casambi BLE Mesh

Mỗi CBU-DCS vừa là DALI controller, vừa là một node trong mạng Casambi BLE Mesh, đồng thời hoạt động như một repeater. Nghĩa là bạn có thể đặt nhiều CBU-DCS trong không gian lớn mà không cần gateway trung gian. Chúng tự liên kết, tự mở rộng vùng phủ sóng.

Một mạng Casambi Evolution hỗ trợ tối đa 250 nodes, tất cả có intelligence ngang nhau và không có điểm lỗi đơn lẻ. Điều khiển qua app Casambi (iOS 10 trở lên, Android 4.4 trở lên), miễn phí, không cần phần mềm commissioning chuyên dụng.

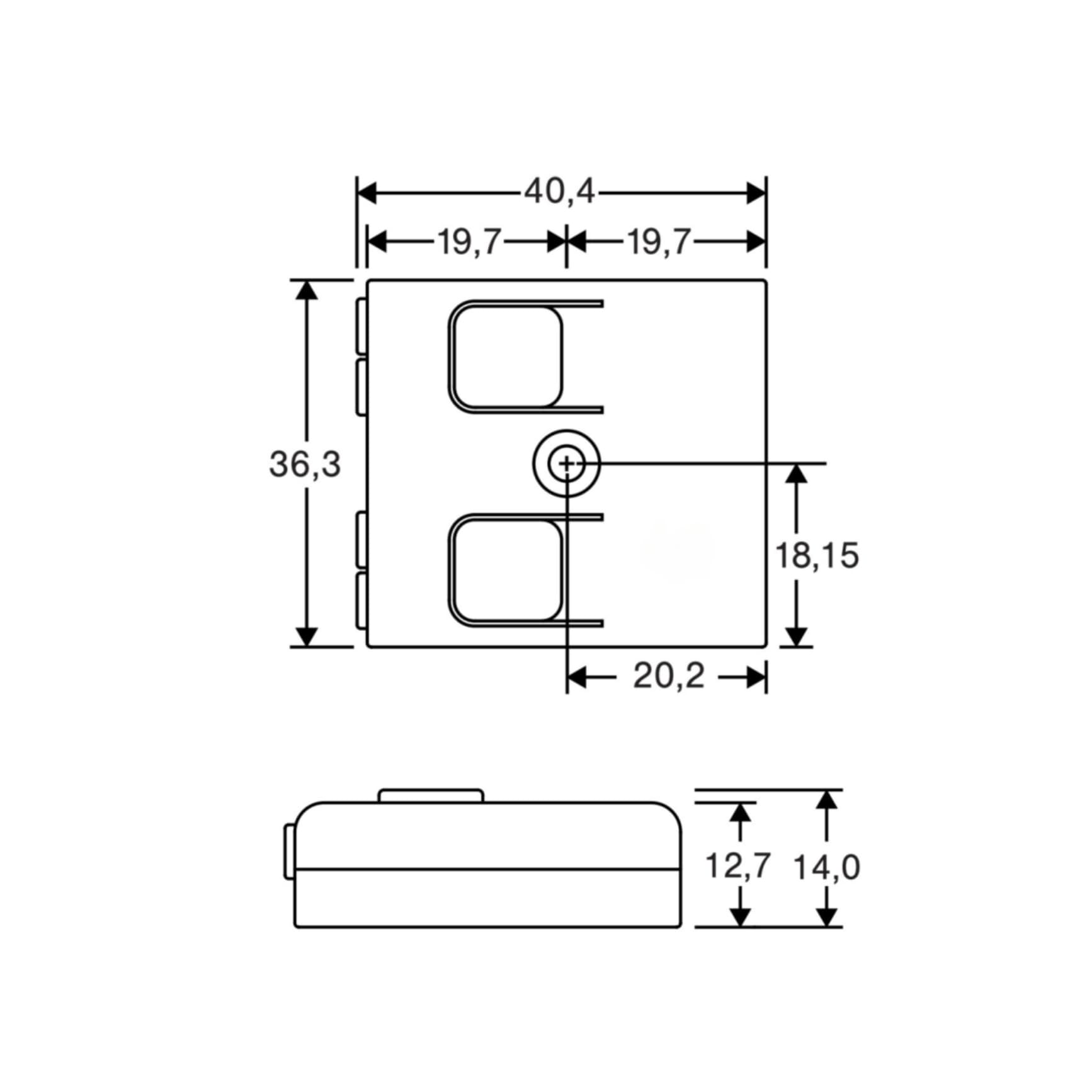

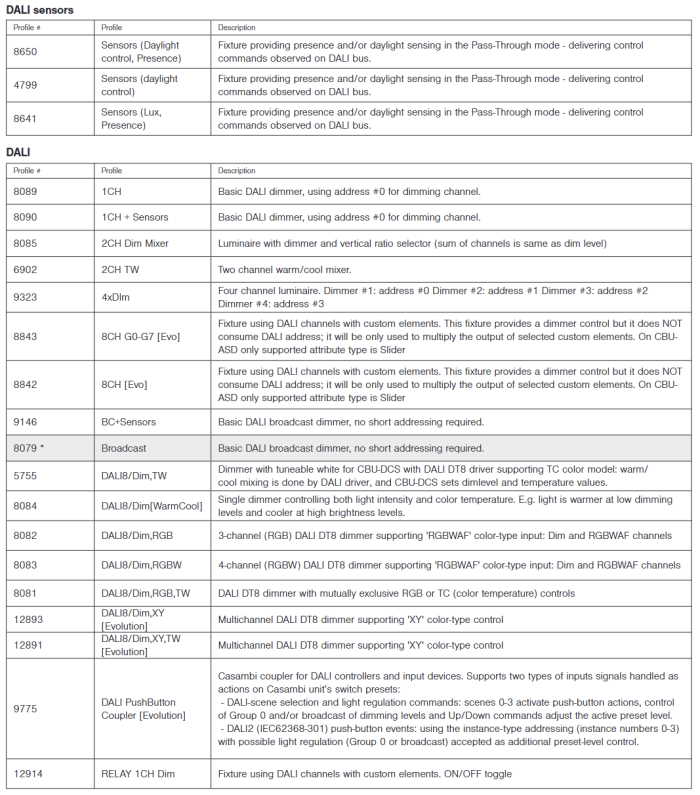

Các chế độ hoạt động (Fixture Profile)

CBU-DCS hỗ trợ toàn bộ dải fixture profile DALI DT8:

  • Profile #5755: Tunable white (TC color model) - driver DT8 xử lý pha trộn warm/cool, CBU-DCS gửi dim level và color temperature
  • Profile #8084: WarmCool tự động theo dim level (đèn ấm hơn khi dimming thấp)
  • Profile #8082: RGB 3 kênh
  • Profile #8083: RGBW 4 kênh
  • Profile #8081: RGB hoặc TC mutually exclusive
  • Profile #12893 và #12891: XY color (chỉ với Evolution network)

Trong dự án văn phòng, khách sạn hoặc trường học cần circadian lighting, profile #5755 là lựa chọn phổ biến nhất. Cặp CBU-DCS với driver DALI DT8 supporting TC là đủ để tích hợp vào schedule circadian rhythm của Casambi.

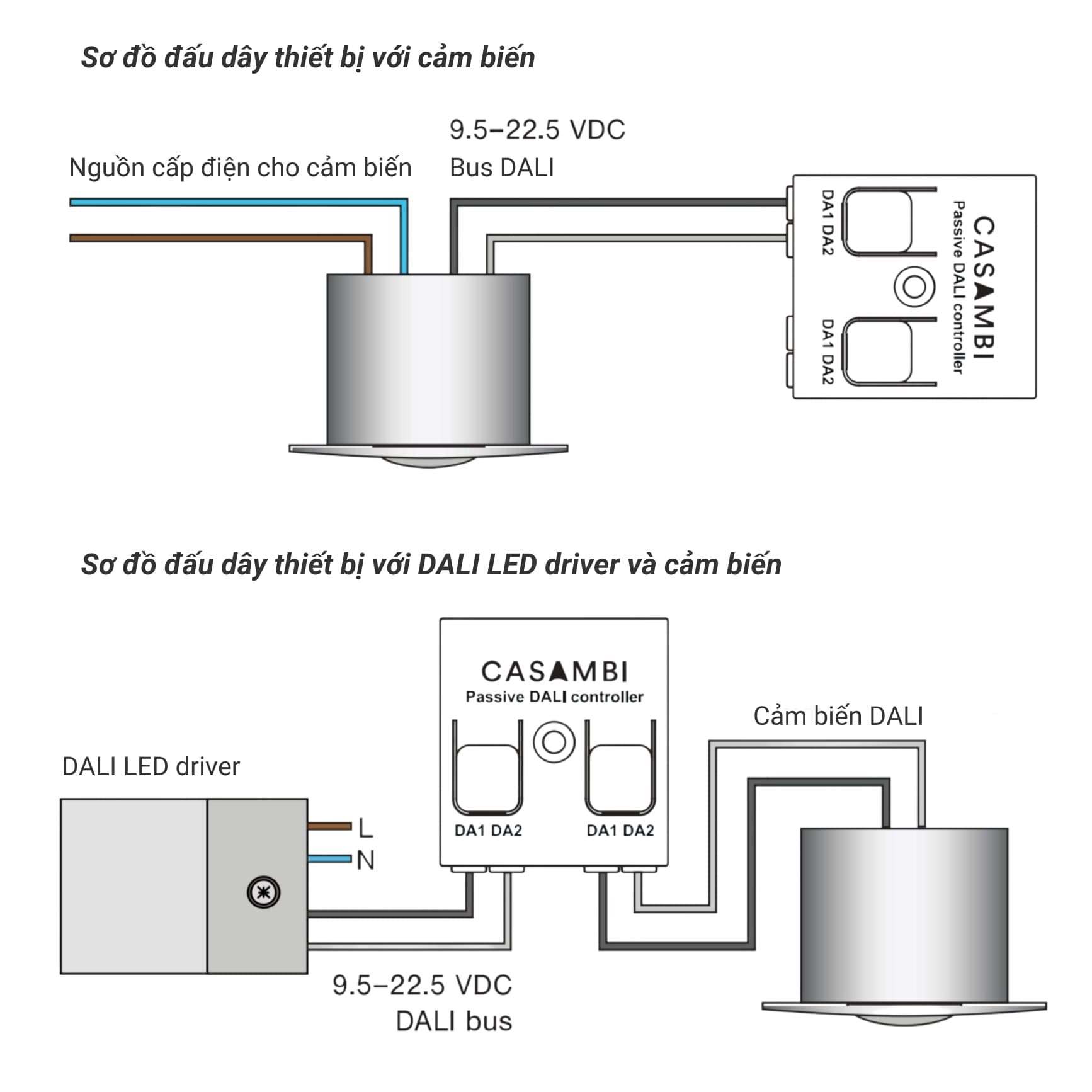

Sơ đồ kết nối thiết bị CBU-DCS

Điều kiện bắt buộc về DALI bus power

Đây là điểm gây nhầm lẫn nhiều nhất ngoài công trường. CBU-DCS không tự cấp nguồn cho DALI bus. Nếu bạn đấu CBU-DCS thẳng vào một DALI sensor không có power supply tích hợp, cả hai thiết bị đều không hoạt động vì không có nguồn trên bus.

Hai cấu hình hợp lệ:

  1. DALI LED driver có tích hợp DALI bus power supply (phổ biến nhất trong thực tế): CBU-DCS đấu trực tiếp vào DALI bus của driver, không cần thêm gì.
  2. DALI sensor không có power supply tích hợp: cần bổ sung nguồn cấp DALI bus riêng (9.5–22.5 VDC) trước CBU-DCS.

Trước khi kết luận CBU-DCS bị lỗi, kiểm tra điện áp tại chân DA1/DA2. Phải đo được 9.5–22.5 VDC thì thiết bị mới khởi động.

Vị trí lắp đặt và vấn đề tín hiệu BLE

CBU-DCS không được đặt trong vỏ kim loại hoặc sát kết cấu thép. Kim loại suy giảm tín hiệu BLE nghiêm trọng, đặc biệt trong tủ điện panel thép.

Nếu bắt buộc phải lắp gần kim loại, đánh giá RSSI thực tế tại công trình trước khi hoàn thiện. Dùng app Casambi để xem signal strength giữa các nodes. Phạm vi thực tế trong nhà là tối đa 30 m, nhưng tường bê tông dày hoặc vật cản kim loại có thể giảm còn 10–15 m. Khi phủ sóng không đủ, thêm một node Casambi trung gian là giải pháp đơn giản nhất thay vì điều chỉnh vị trí dây.

Mỗi CBU-DCS trong mạng đóng vai trò repeater, nên việc tăng mật độ node vừa giải quyết vấn đề phủ sóng vừa tăng độ dự phòng.

Sử dụng dây lõi đặc 0.5 đến 1.5mm2. Tuốt dây 6 đến 8mm. Nhấn nút bấm trên thân thiết bị và cắm dây vào đúng lỗ. Cực tính DA1 và DA2 không quan trọng. Ngắt toàn bộ nguồn điện trước khi đấu dây.

Ứng dụng DALI Bluetooth Casambi CBU-DCS

CBU-DCS phù hợp nhất cho hệ thống chiếu sáng thương mại và công cộng đã có sẵn hạ tầng DALI như văn phòng, siêu thị, bệnh viện và trường học. Thiết bị đặc biệt hiệu quả khi kết hợp với cảm biến DALI để tự động hóa điều khiển ánh sáng theo hiện diện người dùng và ánh sáng môi trường, giúp tiết kiệm năng lượng đáng kể mà không cần thay đổi toàn bộ hệ thống đèn hiện có.

Chọn fixture profile trước commissioning

CBU-DCS chạy profile Broadcast (#8079) theo mặc định. Profile này không cần DALI short addressing, phù hợp khi tất cả driver trong vùng điều chỉnh đồng thời. Nếu cần phân vùng chi tiết hoặc điều khiển từng driver riêng lẻ, phải đổi sang profile 1CH và hoàn thành DALI addressing trước.

Với dự án dùng DALI DT8 (TW, RGB, RGBW), bắt buộc chọn đúng profile tương ứng trong app Casambi trước khi bắt đầu commissioning. Chọn sai profile là lỗi phổ biến nhất khi tích hợp CBU-DCS với DALI DT8 driver, dẫn đến việc màu sắc hoặc color temperature không phản hồi đúng dù dim level hoạt động bình thường.

Ứng dụng thực tế trong dự án

Tích hợp DALI driver sẵn có vào hệ thống Casambi không dây

Đây là ứng dụng CBU-DCS thể hiện rõ nhất giá trị. Một tòa nhà có 40-50 vùng DALI với wiring đầy đủ nhưng hệ điều khiển cũ cần thay: thay vì chạy lại toàn bộ cáp điều khiển, lắp CBU-DCS vào mỗi vùng là đủ để đưa cả hệ thống vào Casambi mesh.

Profile Broadcast (#8079, mặc định) không yêu cầu DALI short addressing, phù hợp cho những vùng DALI cũ chưa được address lại hoặc driver dùng chế độ broadcast. Trong các dự án retrofit, đây thường là bước đầu tiên để hệ thống vận hành được, trước khi thực hiện addressing chi tiết nếu cần.

Daylight harvesting và presence detection qua cảm biến DALI

CBU-DCS hỗ trợ ba loại fixture profile cho DALI sensor ở chế độ Pass-Through:

  • Profile #8650: Daylight control kết hợp presence
  • Profile #4799: Daylight control đơn thuần
  • Profile #8641: Lux + presence detection

Cảm biến DALI hoạt động ở Pass-Through mode, nghĩa là CBU-DCS nhận tín hiệu điều khiển từ cảm biến qua DALI bus rồi chuyển đổi thành lệnh điều khiển trong mạng Casambi. Kết hợp với cấu hình cảm biến trong app Casambi, bạn có thể thiết lập closed loop daylight harvesting hoặc occupancy-based dimming mà không cần bộ điều khiển DALI trung tâm riêng biệt.

Lưu ý thực tế: nếu cảm biến DALI không có power supply tích hợp, bạn cần cung cấp nguồn DALI bus từ ngoài (9.5–22.5 VDC). CBU-DCS không cấp nguồn cho cảm biến vì bản thân nó cũng lấy điện từ bus.

Kết luận

CBU-DCS phù hợp nhất khi dự án đã có sẵn hạ tầng DALI và cần đưa vào điều khiển wireless, hoặc dự án mới muốn kết hợp DALI driver tích hợp power supply với hệ điều khiển Casambi BLE Mesh linh hoạt. Commissioning đơn giản qua app, không cần phần mềm chuyên dụng, và mỗi node vừa điều khiển vừa đóng vai trò repeater giúp giảm thiểu cơ sở hạ tầng cần triển khai.

Để được tư vấn lựa chọn profile DALI, cấu hình bus power supply phù hợp, và phương án tích hợp vào hệ thống Casambi theo đặc thù từng công trình, liên hệ đội kỹ thuật chúng tôi: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Không. CBU-DCS là passive DALI controller, lấy điện hoàn toàn từ DALI bus (9.5–22.5 VDC). Điều kiện bắt buộc là DALI bus phải có nguồn cấp trước khi kết nối CBU-DCS, thường từ DALI LED driver có tích hợp DALI bus power supply.

Có. CBU-DCS hỗ trợ đầy đủ DALI DT8 qua fixture profile chuyên dụng: Tunable White (profile #5755), WarmCool tự động (#8084), RGB (#8082), RGBW (#8083), RGB/TC mutually exclusive (#8081) và XY color (#12893, #12891 — yêu cầu Casambi Evolution network). Phải chọn đúng profile tương ứng trước commissioning, không dùng profile Broadcast mặc định (#8079) cho DT8 driver.

Có, nhưng với giới hạn tối đa 127 nodes thay vì 250. Một số fixture profile nâng cao như 8CH G0-G7 (#8843), XY color (#12893, #12891) và DALI PushButton Coupler (#9775) yêu cầu Casambi Evolution network. Các profile cơ bản gồm Broadcast, 1CH, DT8 TW, RGB, RGBW hoạt động bình thường trên cả Classic lẫn Evolution.

Nguyên nhân phổ biến nhất là DALI bus chưa có nguồn. Kiểm tra điện áp tại chân DA1/DA2 trước tiên, phải đo được 9.5–22.5 VDC. Nếu bus có điện mà vẫn không thấy trong app, kiểm tra xem thiết bị có đặt trong vỏ kim loại hoặc sát kết cấu thép không — BLE bị chặn là nguyên nhân thứ hai thường gặp. Mở app Casambi ở chế độ Nearby devices để scan, đảm bảo điện thoại trong phạm vi 10 m và không có vật cản kim loại lớn.

Có. CBU-DCS hoạt động với cả driver DALI (IEC62386 Part 2) và DALI-2 (IEC62386 Part 2 Edition 2). Tuy nhiên, CBU-DCS không phải là DALI-2 certified controller, không hỗ trợ đọc memory banks D4i (IEC62386 parts 251-253) và không có DALI-2 sensor input trực tiếp. Nếu dự án yêu cầu D4i energy monitoring hoặc tích hợp DALI-2 sensor bài bản, cân nhắc Olfer CBU-DA-1P.

Có. CBU-DCS và Salvador đều là node trong Casambi BLE Mesh, hoạt động đồng thời trong cùng một mạng Evolution. Salvador 1000/2000 phù hợp khi cần quản lý số lượng DALI driver lớn (tới 1000 hoặc 2000 driver) với wired backbone, trong khi CBU-DCS phù hợp cho các nhánh nhỏ hoặc khu vực cần wireless hoàn toàn. Hai loại thiết bị bổ trợ nhau trong cùng một dự án phức hợp.
