Cảm biến chuyển động PIR gắn trần 360° Satel AQUA Ring - Phủ 36m² từ Trần Nhà
Satel AQUA Ring là cảm biến PIR kỹ thuật số thiết kế lắp trần (ceiling mount), góc phủ 360° toàn phương, vùng phủ 36m² tại chiều cao 2,2-3m. Dùng quad element pyrosensor (4 phần tử pyro), mang lại độ nhạy đồng đều theo mọi hướng. 2EOL tích hợp (2x1,1kΩ) giám sát đứt dây, không cần điện trở ngoài. Vỏ máy nhỏ gọn ø97 x 29mm, đặc biệt phù hợp cho phòng hành lang, nhà vệ sinh, buồng thang máy, hoặc bất kỳ không gian nào cần bảo vệ toàn phương mà không muốn thấy nhiều thiết bị ở tường. Dải nhiệt -30°C đến +55°C, tương thích toàn bộ dòng panel có dây INTEGRA, VERSA, PERFECTA.
Sơ đồ đấu dây (Terminal Block)

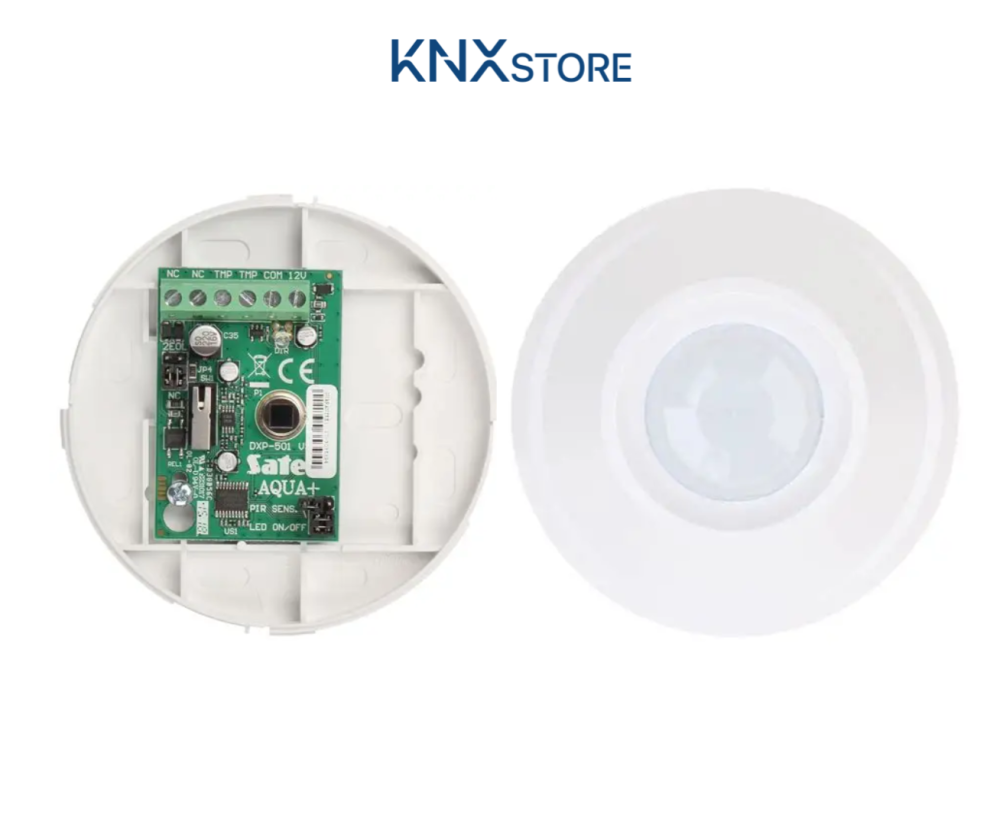

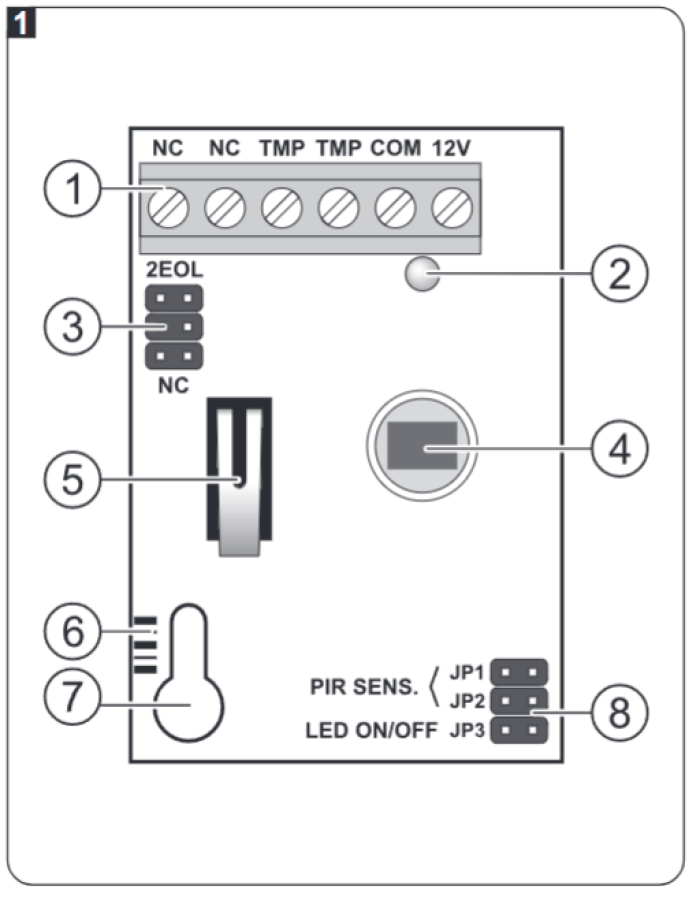

AQUA Ring có 3 cực đấu chính trên terminal block cố định, tích hợp sẵn EOL resistor 2 x 1,1 kΩ. Cấu hình ngõ ra thực hiện qua jumper trên bo mạch.
| Cực đấu | Chức năng | Ghi chú |
|---|---|---|
| NC | Ngõ ra alarm (NC relay) | Nối vào zone input panel; 40 mA / 16 V DC |
| TMP | Ngõ ra tamper (NC) | Zone 24-hour tamper, bảo vệ mở nắp |
| COM | Ground chung | Nối với COM panel |
| 12V | Nguồn cấp | 12 V DC ±15% |

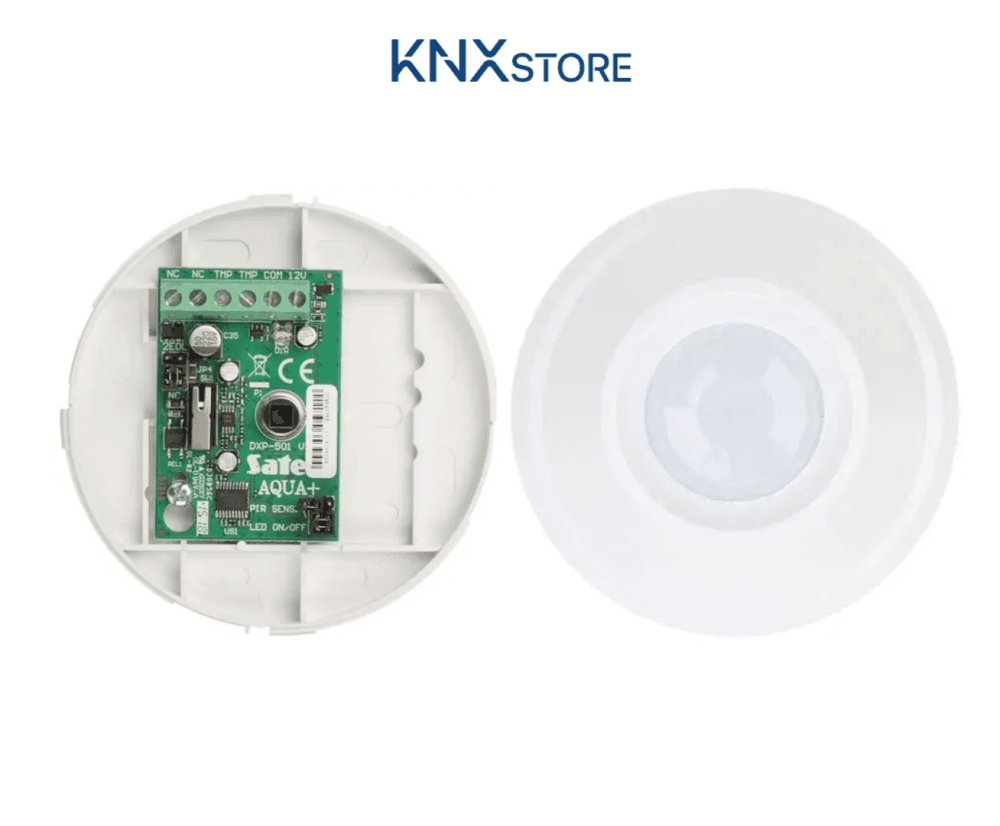

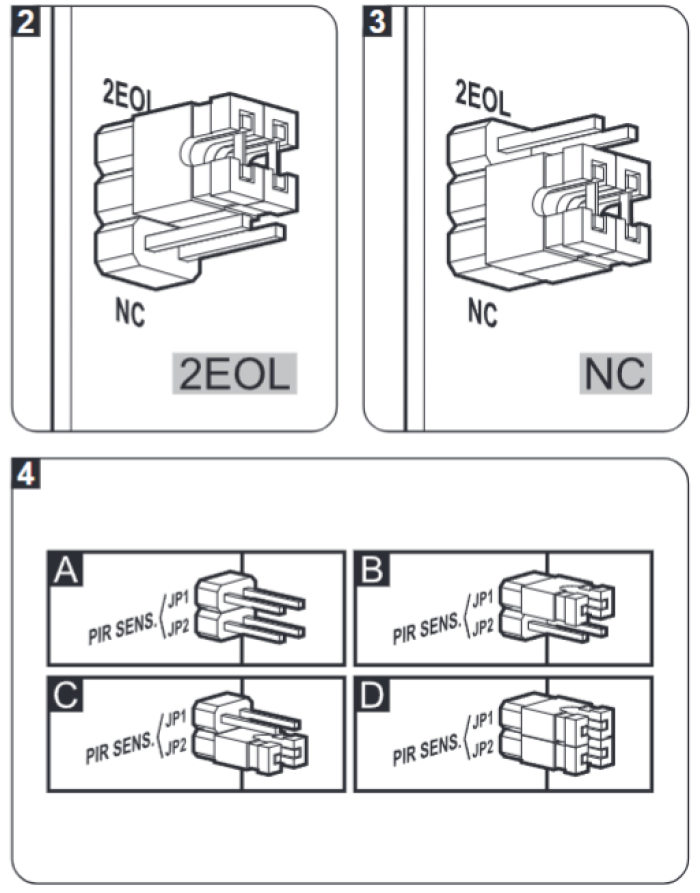

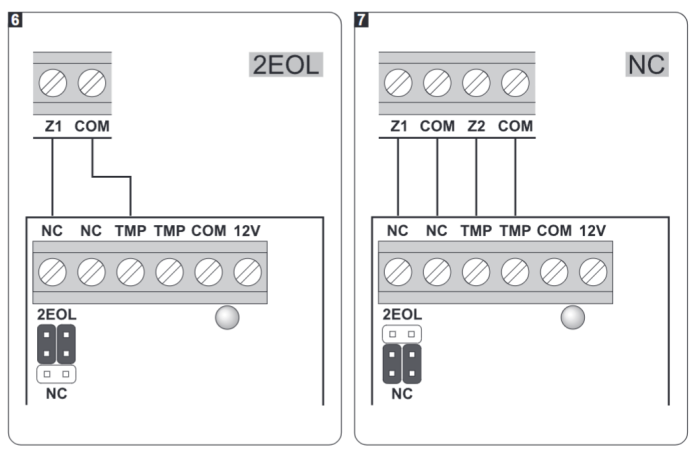

Cấu hình EOL: 3 pin cấu hình ngõ ra trên bo mạch kiểm soát việc dùng hay không dùng EOL tích hợp. Khi dùng EOL (jumper theo hình 2), đấu NC và COM theo sơ đồ 2EOL (hình 6). Khi không dùng EOL (jumper theo hình 3), đấu theo sơ đồ thông thường (hình 7).
Chọn vị trí lắp đặt
AQUA Ring là PIR lắp trần (ceiling mount) 360°, thiết kế cho trong nhà, IP rating không công bố trong manual. Chiều cao lắp khuyến nghị 2,2 đến 4,5m từ sàn.
Các nguyên tắc chọn vị trí:
- Lắp tại điểm trung tâm trần của phòng cần bảo vệ để đạt vùng phủ đều 360°. Ở chiều cao 2,6m vùng phủ khoảng 36m², chiều cao 4,5m vùng phủ tối đa khoảng 80m².
- Với phòng có cột, vách ngăn thấp (dưới 1,5m), hoặc đồ nội thất cao, cần kiểm tra thực tế để xác nhận không có vùng mù phía dưới. Quad pyrosensor tăng độ bao phủ nhưng không loại bỏ hoàn toàn điểm mù gần ngay dưới thiết bị.

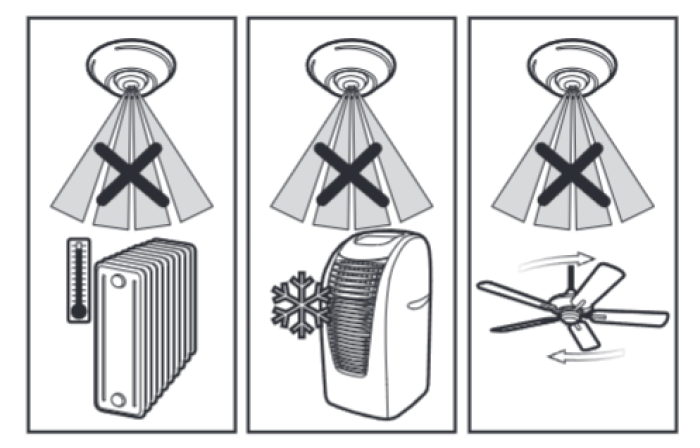

- Tránh lắp gần điều hòa, quạt trần, hoặc cửa sổ thiên đỉnh (skylight) có bức xạ nhiệt trực tiếp.
- Không lắp trong môi trường ẩm ướt hoặc ngoài trời nếu manual không xác nhận IP rating phù hợp.
- Đảm bảo cáp đi qua lỗ kín trên đế thiết bị để tránh false alarm tamper khi lắp xong.
- Sau khi lắp, bật LED (jumper LED ON/OFF) và thực hiện walk test sau 45 giây warm-up theo bán kính từ trung tâm ra ngoài để xác nhận vùng phủ đều.
Cấu hình cảm biến
AQUA Ring cấu hình qua jumper và pin selector trên bo mạch, không có DIP switch riêng biệt.
Pin PIR SENS. (chọn độ nhạy PIR): 4 mức độ nhạy, chọn bằng cách đặt jumper theo sơ đồ:
| Vị trí jumper | Độ nhạy |
|---|---|
| A | Thấp |
| B | Trung bình |
| C | Trung bình |
| D | Cao |
Jumper LED ON/OFF (bật/tắt LED):
| Trạng thái jumper | LED |
|---|---|
| Đặt jumper | LED bật |
| Tháo jumper | LED tắt |
Jumper cấu hình ngõ ra (3 pin):
| Cấu hình | Sơ đồ | Khi nào dùng |
|---|---|---|
| Dùng EOL tích hợp (2 x 1,1 kΩ) | Hình 2 + đấu theo hình 6 | Panel yêu cầu giám sát đứt/ngắn mạch dây zone |
| Không dùng EOL tích hợp | Hình 3 + đấu theo hình 7 | Panel không yêu cầu EOL hoặc dùng EOL ngoài |
Quad pyrosensor tại sao 4 phần tử cho phủ 360°
PIR thông thường dùng 2 phần tử (dual element), nhận diện chuyển động theo một hướng chính. Để phủ 360° từ trần, cần 4 phần tử pyro bố trí đối xứng nhận tín hiệu từ mọi hướng đồng thời.
Với quad pyrosensor, AQUA Ring "nhìn" xuống đều đặn theo hình tròn ở mọi góc phương vị. Không có vùng mù (blind spot) nào theo hướng ngang. Vùng blind spot duy nhất là ngay dưới detector: người đứng thẳng đứng ngay bên dưới điểm lắp có thể thoát ra ngoài vùng phát hiện nếu không di chuyển. Đây là giới hạn vật lý của tất cả PIR ceiling mount, không riêng AQUA Ring.
Thuật toán phát hiện chuyển động kỹ thuật số xử lý tín hiệu từ cả 4 phần tử, bù nhiệt độ tự động, đảm bảo độ nhạy đồng đều không phụ thuộc vào hướng di chuyển.
Vùng phủ 36m² và chiều cao lắp đặt
Vùng phủ 36m² tương ứng với hình tròn đường kính khoảng 6,7m ở mặt sàn, tại chiều cao lắp 2,2-3m. Tuy nhiên cần hiểu đây là vùng phủ tối đa ở độ nhạy cao nhất, trong điều kiện lý tưởng.
Thực tế: phòng có nhiều đồ nội thất (bàn ghế, tủ kệ) sẽ có vùng mù phía dưới các vật cản. PIR ceiling mount phát hiện tốt nhất khi người di chuyển cắt ngang các khu vực trống, không bị che khuất từ trên xuống.
Chiều cao lắp cho phép từ 2,2m đến 3m. Trong khoảng này, khi lắp thấp hơn (2,2m) vùng phủ mặt sàn hẹp hơn nhưng nhạy hơn với chuyển động gần. Khi lắp cao hơn (3m) vùng phủ rộng hơn nhưng độ nhạy giảm đôi chút. Vùng 4 mức độ nhạy (A-thấp, B và C-trung bình, D-cao) điều chỉnh qua jumper PIR SENS.
2EOL tích hợp và cấu hình đầu ra
Giống GRAPHITE, AQUA Ring tích hợp 2 điện trở EOL 1,1kΩ trên board. Jumper chọn giữa hai mode:
- Built-in resistors sử dụng: đấu dây theo Fig.6, giám sát đầy đủ 4 trạng thái zone
- Built-in resistors không dùng: đấu dây theo Fig.7, dùng điện trở ngoài
Với panel INTEGRA và VERSA hỗ trợ 2EOL, cấu hình tích hợp là lựa chọn tiêu chuẩn.
Ngoài hệ Satel, cảm biến có dây này dùng ngõ ra relay NC tiêu chuẩn và supervised zone 2EOL, tương thích với phần lớn panel an ninh chuyên nghiệp hỗ trợ wired zone: Bosch, Honeywell, DSC, Paradox, Ajax Hub Hybrid - điều kiện là panel hỗ trợ 2EOL zone input.
Để kết nối với KNX: relay NC nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc equivalent) để alarm status trở thành KNX datapoint. Hoặc tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status, partition arm/disarm đều map thành KNX group address, lập trình logic từ ETS.
Với BACnet/Modbus: dùng gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA, zone status xuất hiện như BACnet object hoặc Modbus register - tích hợp trực tiếp với BMS/BAS mà không cần thay cảm biến.
LED indicator và điều khiển từ xa
AQUA Ring có 2 LED đỏ:
- Sáng 2 giây khi alarm
- Nhấp nháy nhanh khi khởi động (warm-up)
- Sáng liên tục khi điện áp thấp
Jumper LED ON/OFF trên board bật/tắt LED. Khi jumper tháo ra (LED OFF jumper removed), LED có thể điều khiển từ xa qua terminal LED: nối COM để bật, ngắt để tắt. Kỹ thuật tương tự GRAPHITE và OPAL.
Thực tế vận hành: nên tắt LED trong hoạt động bình thường. LED sáng khi có alarm giúp kỹ thuật viên xác nhận visual nhưng cũng thông báo vị trí detector cho kẻ xâm nhập khi khảo sát trước.
Ứng dụng và khi nào chọn ceiling mount
AQUA Ring phù hợp nhất với các không gian sau:
Hành lang và lối đi hẹp: cảm biến tường thường phủ về một phía, hành lang dài cần nhiều detector. AQUA Ring gắn trần giữa hành lang phủ hai bên đồng thời.
Buồng thang máy: không gian nhỏ, kẻ xâm nhập tiếp cận từ mọi hướng. PIR 360° từ trần là lựa chọn tối ưu.
Phòng nhỏ dạng vuông/tròn: một AQUA Ring ở trung tâm trần phủ toàn bộ phòng 36m².
Không gian ưu tiên thẩm mỹ: detector trần ít "lộ" hơn detector tường, phù hợp phòng khách, sảnh khách sạn, showroom.
Khi nào không phù hợp: không gian dài hẹp (hành lang dài hơn 8m cần nhiều detector), phòng có trần nghiêng, hoặc khi cần phân vùng bảo vệ (zoning) theo phương ngang.
Khi nào chọn AQUA-Ring thay vì cảm biến PIR gắn tường?
AQUA-Ring là PIR ceiling mount 360°, khác biệt cơ bản so với PIR wall mount góc 90-110°. Quyết định chính: phòng có góc trống để lắp wall mount không, và yêu cầu phủ toàn bộ 360° hay chỉ 1 hướng.
| Tình huống | Chọn AQUA-Ring | Chọn thiết bị khác |
|---|---|---|
| Phòng vuông, cần phủ toàn bộ diện tích từ 1 điểm | AQUA-Ring 360° từ trần | IVORY wall mount cần 2 thiết bị |
| Không có tường trống để lắp (phòng kính, phòng mở) | AQUA-Ring lắp trần không cần tường | Wall mount PIR không phù hợp |
| Hành lang dài, chỉ cần phủ 1 hướng | Không tối ưu | OPAL hoặc IVORY wall mount |
| Có thú cưng | Không có pet immunity | SLIM-PIR-LUNA-PET wall mount |
| Cần relay chiếu sáng tích hợp | Không có relay LUNA | SLIM-PIR-LUNA wall mount |
| Không đi được cáp lên trần | Không phù hợp | MPD-300 wireless ceiling mount |
AQUA-Ring phù hợp với dự án và vị trí nào?
AQUA-Ring phù hợp cho các vị trí quan trọng cần phản ứng tức thì và đáng tin cậy khi phát hiện ngập, đặc biệt trong công trình thương mại và hạ tầng kỹ thuật.
Loại dự án phù hợp:
- Tòa nhà văn phòng và trung tâm dữ liệu: bảo vệ server room, phòng UPS, phòng điện khỏi rò rỉ từ điều hòa, đường ống nước.
- Khách sạn và căn hộ cao cấp: tầng hầm, phòng máy bơm, khu vực kỹ thuật cần cảnh báo 24/7 ngay cả khi không có nhân viên trực.
- Nhà xưởng và kho hàng: khu vực gần đường ống nước áp lực, khu vực lưu trữ hàng hóa dễ hỏng do nước.
Vị trí lắp đặt điển hình: dưới sàn nâng server room, góc tường thấp nhất của tầng hầm, gần máy điều hòa trung tâm, dưới bồn nước nóng, và bất kỳ vị trí nào mà nước tích tụ đầu tiên khi có rò rỉ.
Satel AQUA-Ring khác gì cảm biến chống trộm thông thường?
AQUA-Ring là cảm biến phát hiện ngập nước tích hợp vào hệ báo động Satel qua supervised zone. Cảm biến nước dân dụng on/off thường là standalone, phản ứng bằng còi buzzer tích hợp hoặc output dry contact đơn giản không supervised.
| Tiêu chí | Satel AQUA-Ring | Cảm biến nước dân dụng on/off |
|---|---|---|
| Chứng nhận | Grade 2 EN50131 (khi tích hợp vào panel Satel) | Không có chứng nhận an ninh |
| Kết nối | Supervised zone với 2EOL, phát hiện đứt/short dây | Dry contact NC/NO hoặc buzzer standalone |
| Giám sát dây | Phát hiện sabotage trên dây cảm biến | Không phát hiện khi bị vô hiệu hóa |
| Hoạt động khi mất điện | Tiếp tục qua backup battery của panel | Ngừng nếu mất nguồn |
| Phản ứng | Kích hoạt toàn bộ hệ thống: còi, đèn, cuộc gọi, SMS qua panel | Chỉ buzzer hoặc output contact đơn |
| Tích hợp | Zone của INTEGRA/PERFECTA/VERSA, lập trình reaction phức tạp | Standalone, không tích hợp hệ thống |
| Nguồn | 12V DC từ board | Pin hoặc 5V adapter |
| Hệ thống | INTEGRA 64, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10 | Standalone hoặc panel cơ bản |
Trong server room hay tầng hầm, AQUA-Ring kích hoạt cùng lúc còi hú, đèn cảnh báo, và gọi điện tự động cho kỹ thuật viên trực ngay cả khi mất điện lưới. Cảm biến nước standalone dân dụng chỉ phát âm thanh tại chỗ, không có backup power, không kích hoạt hệ thống xung quanh.
Kết luận
AQUA Ring là giải pháp gọn gàng và hiệu quả cho bảo vệ toàn phương 360° từ trần. Quad pyrosensor, 2EOL tích hợp, và dòng tiêu thụ thấp 7,5mA làm cho AQUA Ring dễ tích hợp vào mọi hệ thống an ninh Satel có dây hiện hành. Với phòng nhỏ đến trung bình (dưới 36m²), một AQUA Ring lắp trung tâm trần thay thế được 2-3 wall PIR thông thường, vừa giảm chi phí lắp đặt vừa cải thiện thẩm mỹ.
