Khi cần đưa điều hòa Daikin vào BMS qua Modbus, có hai adapter chính hãng Daikin để chọn: DTA116A51 và DVC-P-00-01. Cả hai đều chuyển DIII-Net sang Modbus RTU, cùng của Daikin, nhưng lắp ở hai vị trí khác nhau và không thay thế nhau một cách máy móc. Chọn sai, bạn hoặc thừa năng lực và tốn tiền, hoặc thiếu điểm kết nối và phải làm lại.
Bài này so sánh hai adapter Daikin sang Modbus ở góc nhìn thi công thực tế, để bạn chọn đúng ngay từ khâu thiết kế. Nếu bạn cần hướng dẫn cấu hình và bảng thanh ghi Modbus, xem thêm bài cách giao tiếp Modbus với điều hòa Daikin VRV/VRF qua KAC00X.
Điểm Chung Cả Hai Đều Chuyển DIII-Net Sang Modbus RTU
Trước khi so sánh khác biệt, cần thấy rõ điểm chung để hiểu vì sao chúng cùng nằm trong một nhóm lựa chọn.
DIII-Net là giao thức độc quyền của Daikin dùng để dàn nóng và dàn lạnh VRV nói chuyện với nhau. Hệ BMS, SCADA hay home automation thông thường không đọc được DIII-Net. Modbus RTU trên RS485 thì gần như thiết bị điều khiển nào cũng hỗ trợ. Cả DTA116A51 và DVC-P-00-01 làm đúng một việc: dịch DIII-Net sang Modbus RTU để hai thế giới nói chuyện được.
Hai điểm chung quan trọng:
- Đều là phụ kiện chính hãng Daikin, không phải gateway bên thứ ba. Với dự án Daikin thuần, đây là lợi thế về tương thích và bảo hành.
- Đều xuất Modbus RTU RS485 tốc độ 9600 hoặc 19200 bps. Không có KNX, không có BACnet. Nếu cần KNX hay BACnet phải thêm một lớp gateway nữa.
Điểm khác nhau nằm ở chỗ chúng cắm vào đâu trên hệ VRV, và một adapter gánh được bao nhiêu dàn.
Khác Biệt Cốt Lõi Lắp Ở Dàn Nóng Hay Dàn Lạnh
Đây là điểm quyết định khi chọn giữa hai thiết bị.

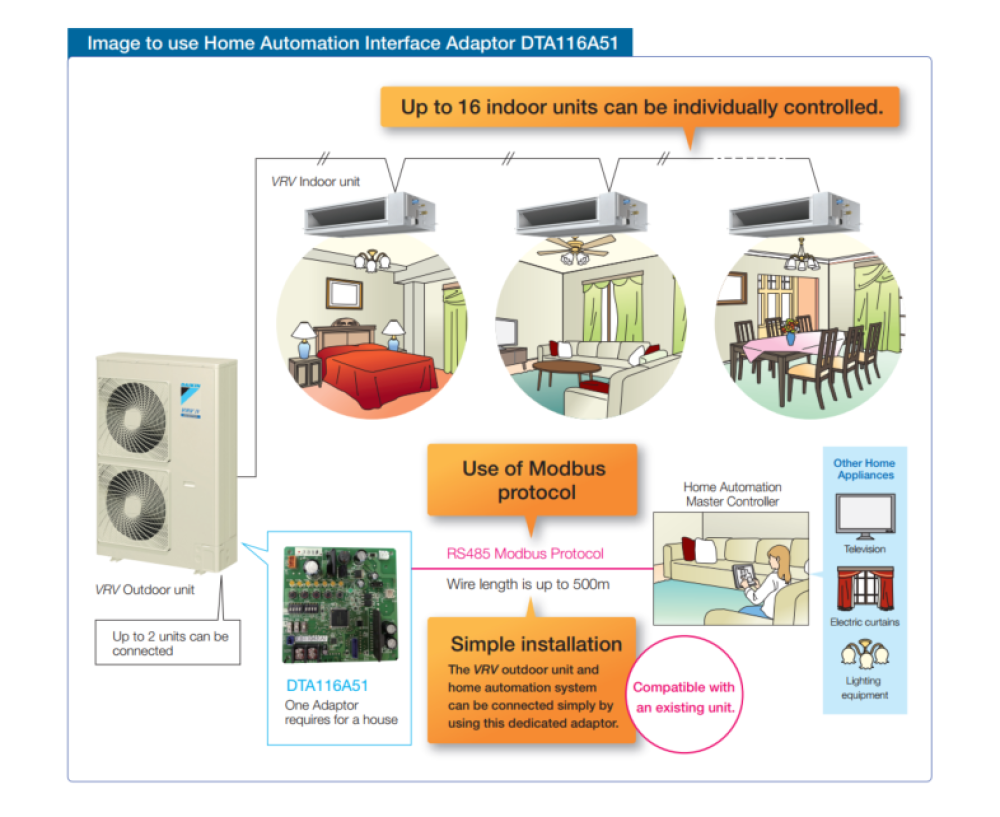

DTA116A51: tích hợp ở dàn nóng qua DIII-Net F1/F2
DTA116A51 lắp ở dàn nóng và nói chuyện qua bus DIII-Net F1/F2. Một adapter nhìn thấy và điều khiển được toàn bộ dàn lạnh trong hệ, tối đa 16 FCU indoor và 2 outdoor unit. Đây là cách tích hợp ở cấp hệ thống.

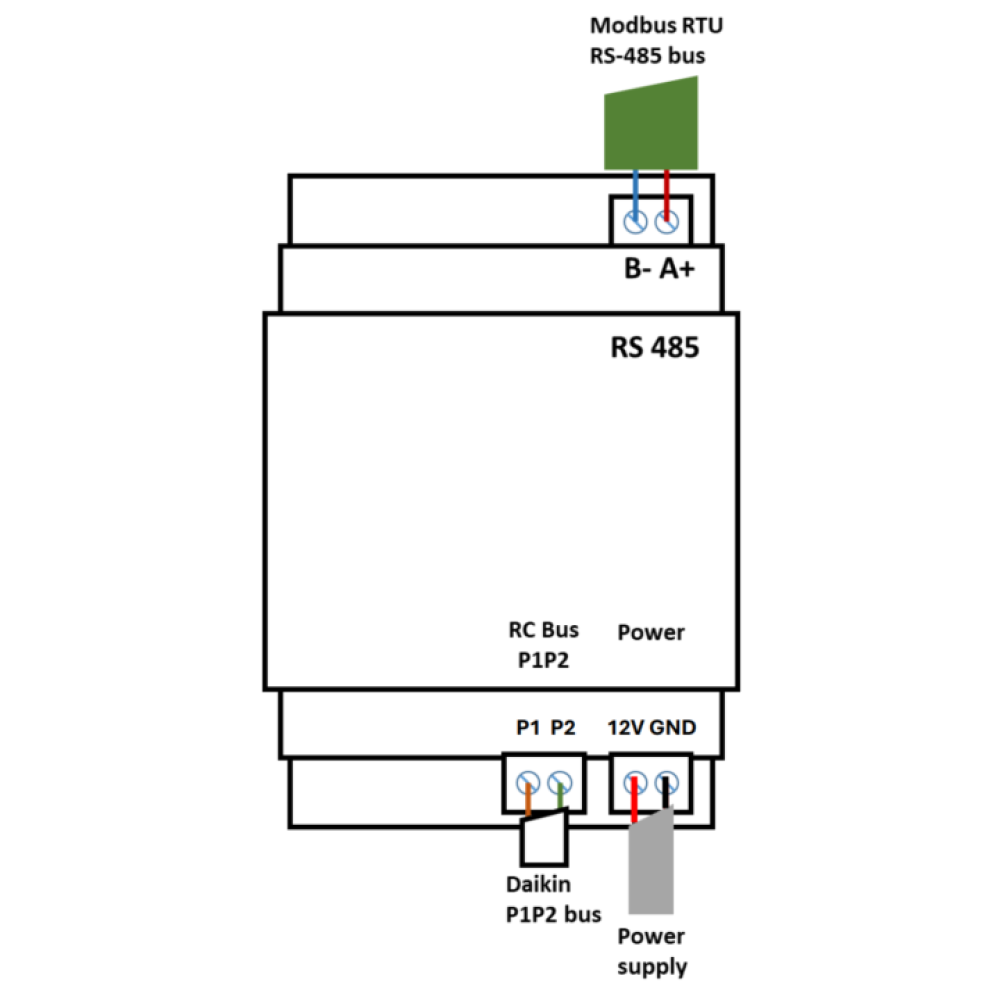

DVC-P-00-01: tích hợp ở dàn lạnh qua P1/P2

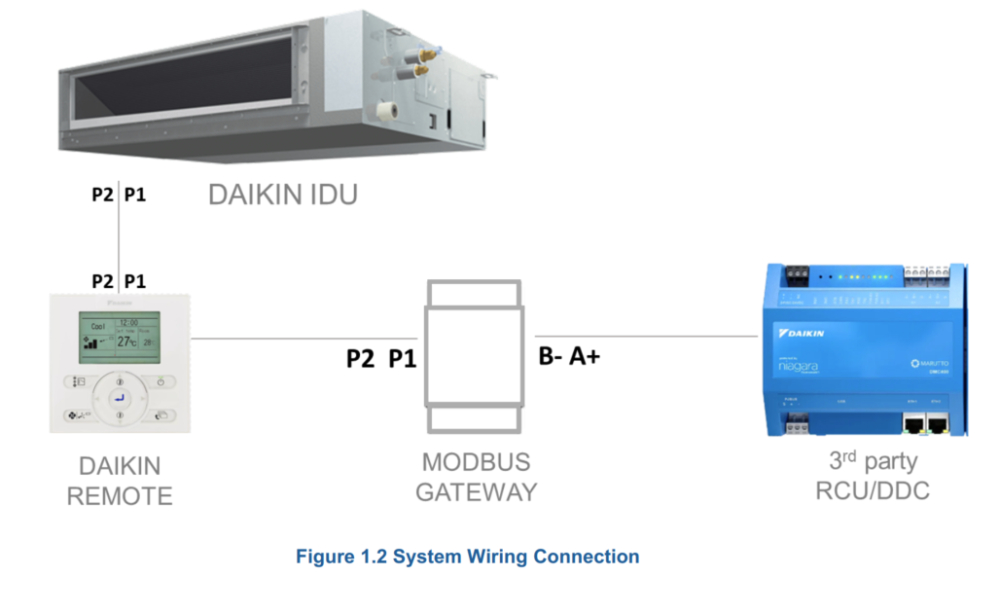

DVC-P-00-01 lắp tại dàn lạnh và nói chuyện qua P1/P2 (DIII-Net ở cấp indoor). Nó tiếp cận từ phía dàn lạnh, một adapter phụ trách nhóm dàn trên cùng đường P1/P2. Đây là cách tích hợp ở cấp cục bộ, gần dàn lạnh.
Nói ngắn gọn: DTA116A51 gom cả hệ VRV về một điểm ở tủ dàn nóng, còn DVC-P-00-01 làm việc sát dàn lạnh. Kiến trúc dây và vị trí tủ điều khiển của dự án sẽ quyết định cái nào hợp lý hơn. Nếu chưa chắc về ký hiệu F1/F2 và P1/P2, xem thêm các chuẩn chân tín hiệu điều khiển máy lạnh.
Bảng So Sánh DTA116A51 Và DVC-P-00-01
Số liệu lấy từ tài liệu chính hãng của từng thiết bị, không suy diễn.
| Tiêu chí | DTA116A51 | DVC-P-00-01 |
|---|---|---|
| Nguồn gốc | Chính hãng Daikin | Chính hãng Daikin |
| Vị trí lắp | Dàn nóng (outdoor) | Dàn lạnh (indoor) |
| Giao thức phía VRV | DIII-Net F1/F2 | DIII-Net P1/P2 |
| Số dàn hỗ trợ | 16 FCU indoor, 2 outdoor | 1 dàn lạnh (nhóm tối đa 16 trên line P1/P2) |
| Giao thức ra BMS | Modbus RTU (RS485) | Modbus RTU (RS485) |
| Nguồn cấp | 16 VDC từ outdoor (hoặc ngoài) | 12 VDC cấp ngoài |
| Dải địa chỉ Modbus | 1 đến 15 | 1 đến 30 |
| Chiều dài dây | Tới 500 m mỗi phía | P1/P2 tới 50 m, Modbus tới 100 m |
| Tốc độ Modbus | 9600 / 19200 bps | 9600 / 19200 bps |
| Nhiệt độ hoạt động | -20 đến 65 độ C | 10 đến 65 độ C |
| Kích thước | 100 x 100 mm | 72 x 59 x 88 mm |
Hai con số đáng chú ý nhất khi thiết kế: chiều dài dây và cách lấy nguồn. DTA116A51 cho phép chạy tới 500 m mỗi phía và lấy nguồn ngay từ dàn nóng với các dòng được hỗ trợ, hợp với công trình lớn dây đi xa. DVC-P-00-01 giới hạn P1/P2 ở 50 m và cần nguồn 12 VDC riêng, phù hợp bố trí gần dàn lạnh.
Chọn DTA116A51 Khi Nào
Chọn DTA116A51 khi bạn tích hợp cả hệ VRV vào BMS ở cấp tòa nhà.
Trường hợp điển hình:
- Tòa nhà văn phòng, khách sạn, trung tâm thương mại dùng VRV, BMS Siemens/Schneider đọc điều khiển từng FCU qua Modbus.
- Cần một adapter gom nhiều dàn lạnh, tối đa 16 FCU trên một thiết bị, giảm số điểm đấu nối.
- Dây từ tủ dàn nóng về tủ BMS đi xa, cần dự phòng chiều dài tới 500 m.
- Dự án retrofit, tích hợp hệ VRV III hoặc VRV IV đã lắp sẵn vào BMS mới mà không thay dàn nóng.
DTA116A51 lấy nguồn trực tiếp từ PCB dàn nóng với các dòng RXYQ_TTJU, RXYQ_TYDN, RXMQ_PVJU. Các dòng khác cần cấp 16 VDC ngoài.
Chọn DVC-P-00-01 Khi Nào
Chọn DVC-P-00-01 khi bạn tích hợp ở cấp dàn lạnh, quy mô nhỏ hoặc cục bộ.
Trường hợp điển hình:
- Cần điều khiển và giám sát tại dàn lạnh cụ thể, tiếp cận từ phía P1/P2.
- Bố trí tủ điều khiển gần dàn lạnh, khoảng cách dây ngắn trong phạm vi 50 m cho P1/P2.
- Dự án cần dải địa chỉ Modbus rộng hơn (1 đến 30) để bố trí nhiều node trên bus.
- Cấu hình theo dàn lạnh thay vì gom cả hệ ở dàn nóng.
Lưu ý bố trí: DVC-P-00-01 cần nguồn 12 VDC cấp riêng, tính vào thiết kế tủ từ đầu để tránh thiếu nguồn khi thi công.
Hai Adapter Này So Với Gateway Đa Hãng Và KNX
Cả DTA116A51 và DVC-P-00-01 chỉ dùng cho Daikin và chỉ ra Modbus. Nếu dự án của bạn khác đi, cần hướng khác.
Khi công trình dùng nhiều thương hiệu điều hòa
Công trình có Daikin, Mitsubishi, Samsung, LG... trên cùng dự án thì dùng gateway đa hãng thay vì adapter Daikin chuyên dụng. Xem dòng KAC của Kanonbus trong bài giao tiếp Modbus với Daikin qua KAC00X, hoặc duyệt danh mục thiết bị điều khiển điều hòa trung tâm VRV/VRF.
Khi cần đưa điều hòa lên KNX hoặc BACnet
Nếu hệ cần KNX hoặc BACnet chứ không phải Modbus, dùng gateway chuyên KNX như Intesis, hoặc gateway Kanonbus KAC005/KAC008 có sẵn KNX và BACnet.
Nói thẳng: DTA116A51 và DVC-P-00-01 mạnh ở đúng bối cảnh Daikin thuần và BMS nói Modbus. Ra khỏi bối cảnh đó, chúng không còn là lựa chọn tối ưu.
Kết Luận
Chọn adapter Daikin sang Modbus không phải chọn cái nào tốt hơn, mà chọn cái đúng vị trí. DTA116A51 là lựa chọn cho tích hợp cả hệ VRV ở cấp tòa nhà, gom nhiều FCU, dây đi xa. DVC-P-00-01 là lựa chọn cho tích hợp cấp dàn lạnh, cục bộ, dây ngắn. Cả hai đều chính hãng Daikin và cùng ra Modbus RTU, nên khác biệt nằm ở kiến trúc dự án của bạn.
