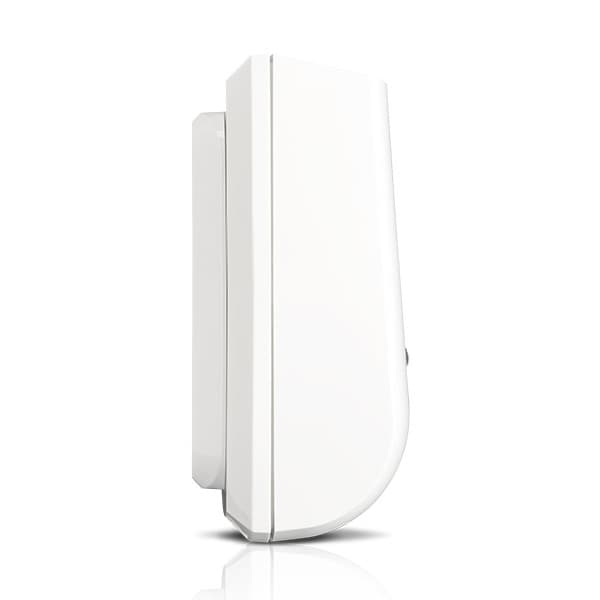

Cảm biến rèm hồng ngoại ngoài trời có dây Satel AGATE - PIR+MW, Grade 3, IP54

Satel AGATE là cảm biến dạng rèm công nghệ kép (PIR + MW) thiết kế cho bảo vệ chu vi ngoài trời và trong nhà ở điều kiện môi trường khắc nghiệt. Chứng nhận Grade 3 theo EN 50131-2-4 khi lắp trực tiếp lên tường (không dùng bracket), IP54 chống bụi và nước bắn. Tần số MW 24,125 GHz, active IR anti-mask tuân thủ EN 50131-2-4, nhiệt độ hoạt động -40°C đến +55°C. Vùng phủ 14 m x 4 m giúp AGATE bảo vệ hiệu quả hàng rào, cổng ra vào, mặt tiền tòa nhà, hoặc khu vực kho bãi cần bảo vệ chu vi nghiêm ngặt.

Dual technology PIR+MW cơ chế phát hiện

AGATE kích alarm khi cả PIR và MW đồng thời phát hiện chuyển động trong khoảng thời gian dưới 5 giây. Điều này quan trọng trong môi trường ngoài trời vì giảm false alarm do thay đổi nhiệt từ ánh nắng hoặc gió (sẽ kích PIR nhưng không có chuyển động thật để MW phát hiện đồng thời).

Cảm biến PIR dùng dual element pyrosensor. Cảm biến MW hoạt động ở 24,125 GHz, kích hoạt sau khi PIR phát hiện chuyển động để xác nhận. Mỗi cảm biến có biến trở điều chỉnh độ nhạy độc lập trên bo mạch.

Bù nhiệt độ kỹ thuật số giúp duy trì độ chính xác phát hiện trong dải nhiệt độ rộng -40°C đến +55°C, phù hợp cho miền Bắc Việt Nam có mùa đông lạnh lẫn các khu công nghiệp có lò nung nhiệt độ cao.

Active IR anti-mask theo EN 50131-2-4

Đây là điểm phân biệt lớn nhất giữa AGATE và các cảm biến dual technology thông thường. AGATE dùng active IR anti-mask: thiết bị phát tia hồng ngoại và đo lượng phản xạ trở lại. Khi kính hoặc thấu kính bị che phủ hoặc bị sơn lên, lượng phản xạ thay đổi đột ngột và relay anti-mask kích báo, duy trì cho đến khi hết tình trạng che phủ.

Active IR anti-mask phát hiện được cả vật liệu trong suốt với vi sóng nhưng cản hồng ngoại, khắc phục hạn chế của anti-mask dựa trên MW như SILVER. Đây là lý do AGATE đạt EN 50131-2-4 Grade 3 cho anti-mask.

Thời gian delay anti-mask có thể cài đặt 1 giây (mặc định) hoặc 60 giây. Nếu chọn 60 giây, anti-mask sẽ không đáp ứng EN 50131-2-4 Grade 3.

Lưu ý quan trọng khi lắp ngoài trời: không kết nối ngõ ra anti-mask vào zone báo động khi thiết bị đặt ở ngoài trời. Mưa, sương mù, và băng giá có thể được anti-mask diễn giải nhầm là hành động che phủ cảm biến, dẫn đến false alarm.

Vùng phủ và vị trí lắp đặt

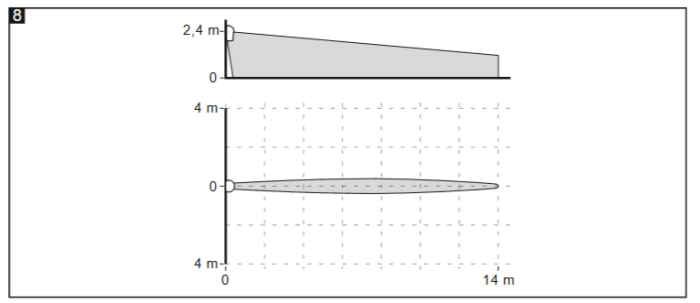

Vùng phủ tối đa 14 m x 4 m ở chiều cao 2,4 m. Dạng rèm hẹp theo chiều dọc phù hợp cho:

Bảo vệ hàng rào: Lắp song song với hàng rào tại chiều cao 2,4 m, AGATE tạo màn rèm hồng ngoại kéo dài 14 m. Kẻ xâm nhập leo qua hoặc cắt qua hàng rào sẽ cắt ngang màn rèm.

Bảo vệ cổng ra vào: Lắp đối diện với cổng, hướng rèm bao phủ toàn bộ chiều rộng lối vào.

Hành lang kho bãi và nhà máy: AGATE hoạt động trong điều kiện độ ẩm cao, bụi, nhiệt độ cực đoan phù hợp cho nhà kho, xưởng sản xuất.

Điều kiện lắp đặt cần tuân thủ:

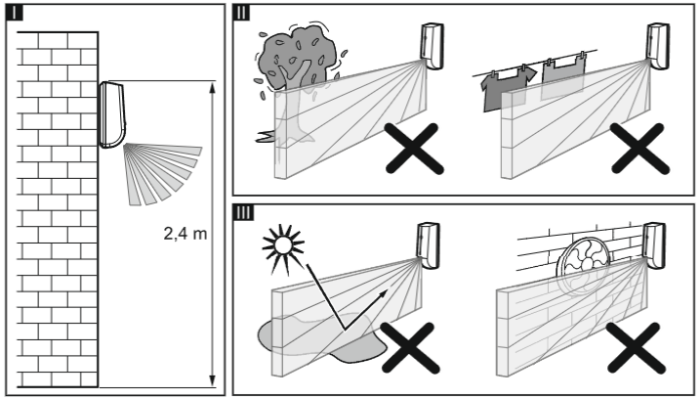

  • Lắp ở vị trí có mái che hoặc dưới mái bảo vệ, tránh dòng nước mưa chảy dọc theo thân thiết bị
  • Không lắp gần vật chuyển động trong bán kính 3 m (cành cây, bụi cây, quần áo phơi)
  • Không hướng vào bề mặt phản xạ, quạt, hoặc nguồn nhiệt
  • Tránh vị trí phơi nắng trực tiếp

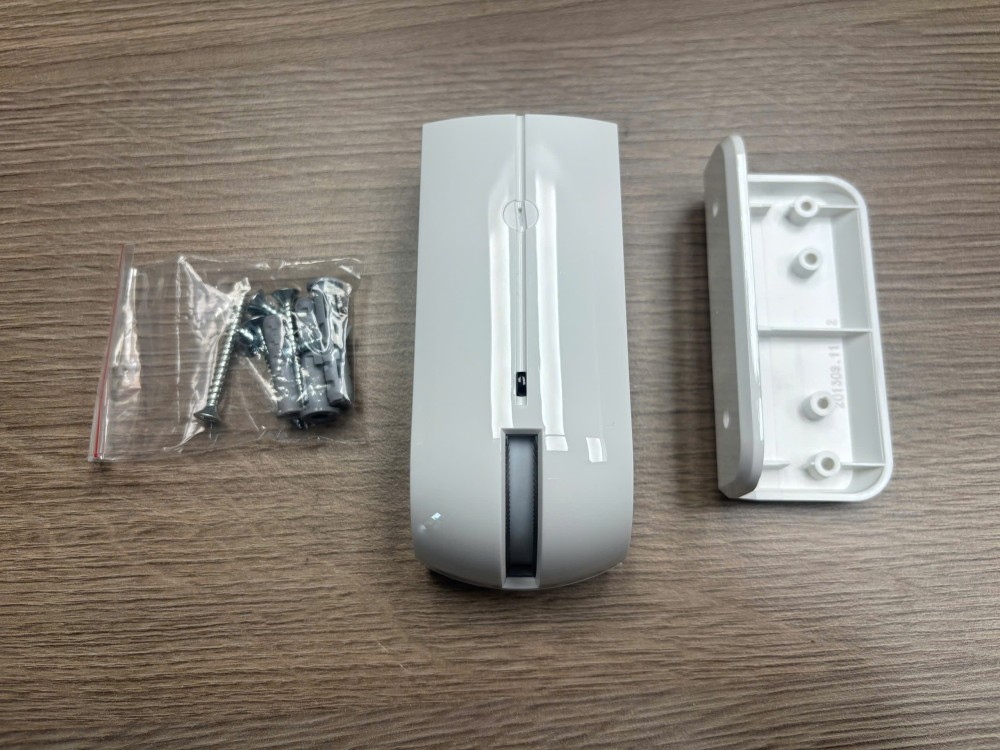

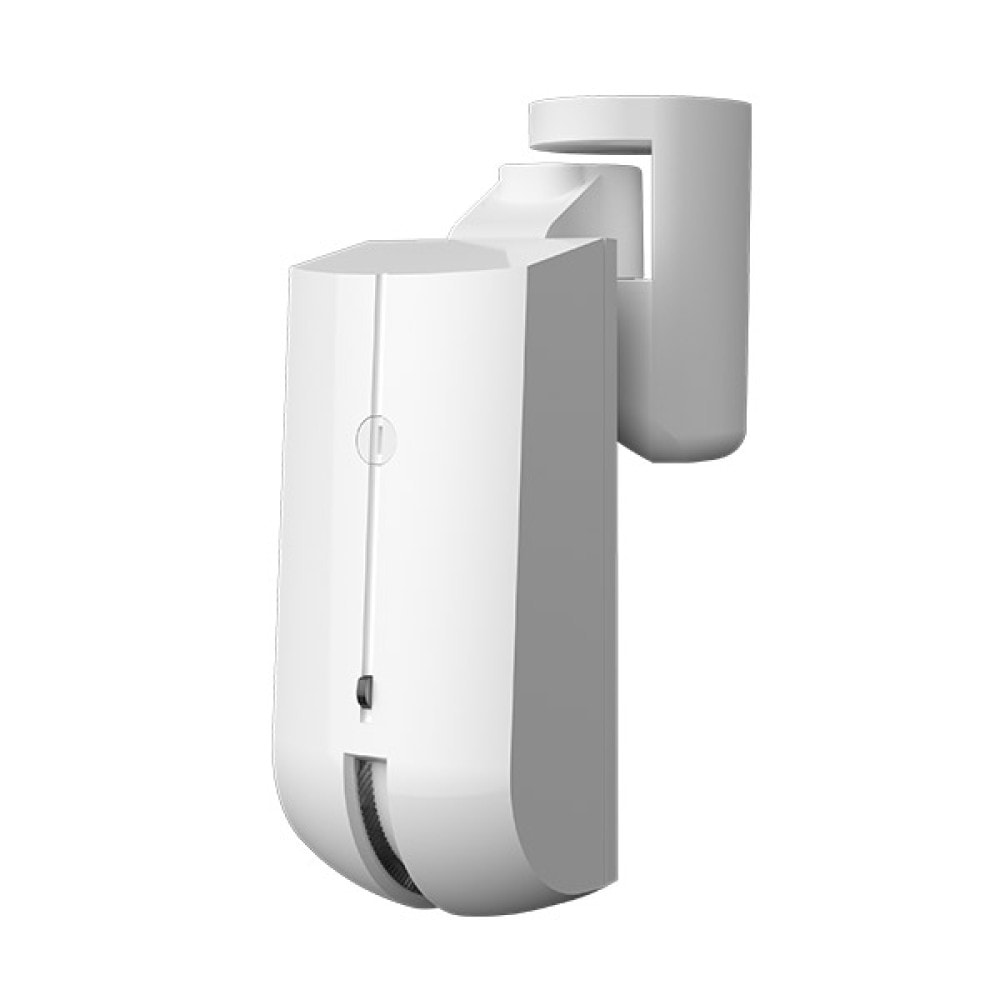

Để đạt Grade 3, AGATE phải được lắp trực tiếp lên tường, không dùng bracket. Khi lắp trên bracket, cấp độ bảo mật giảm xuống không được chứng nhận.

Ngõ ra và kết nối

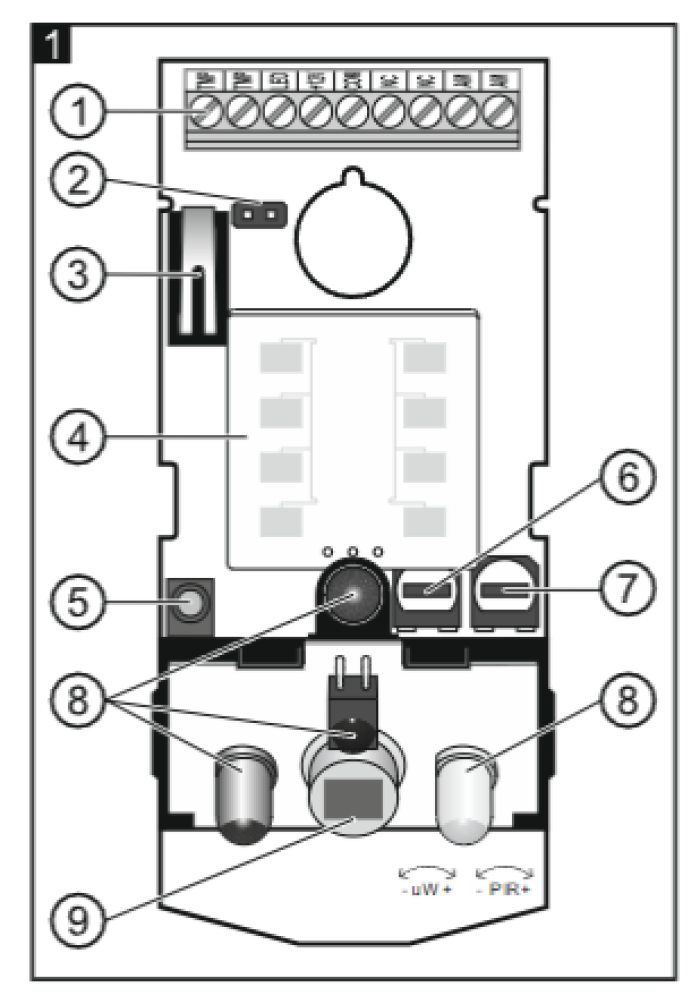

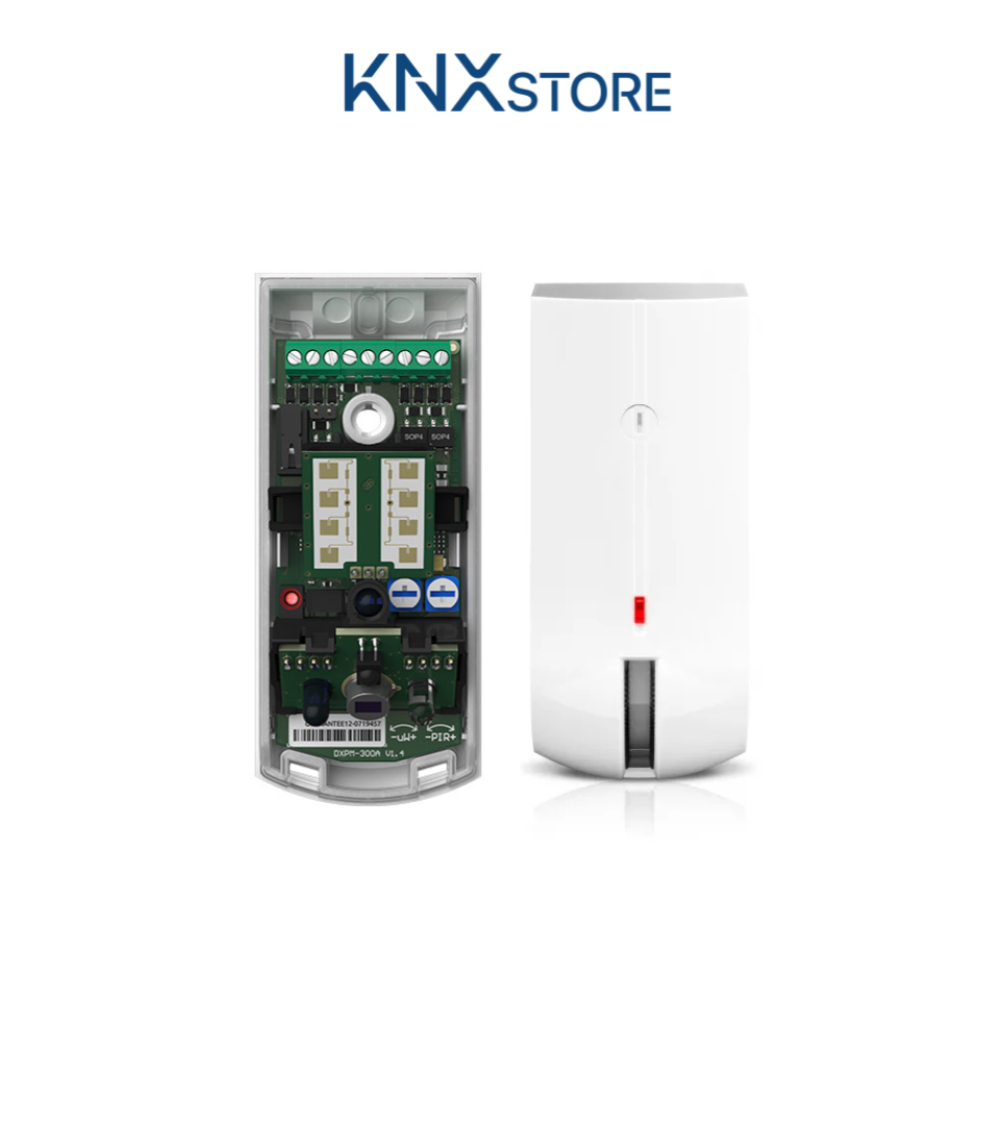

Terminals trên bo mạch:

  • TMP (NC): ngõ ra tamper, kích khi mở nắp
  • LED: điều khiển LED từ xa
  • +12V: nguồn vào
  • COM: mass chung
  • NC: ngõ ra báo động (NC relay)
  • AM: ngõ ra anti-masking (NC relay)

LED ba màu báo hiệu: alarm (đỏ 2 giây), phát hiện MW (xanh lá 4 giây), phát hiện PIR (xanh dương 4 giây), trouble (đỏ liên tục), warm-up (nhấp nháy xen kẽ ba màu 45 giây).

Tương thích hệ thống

Ngõ ra NC của AGATE kết nối trực tiếp vào zone của các bảng điều khiển Satel:

Để bảo vệ chu vi không dây, tham khảo AOCD-260 là phiên bản không dây ABAX 2 có thông số tương tự.

Khi nào chọn AGATE thay vì cảm biến Satel khác?

Quyết định đầu tiên khi bảo vệ cổng hoặc lối đi là chọn kiểu phát hiện: curtain (phát hiện vượt qua mặt phẳng) hay volumetric (phát hiện di chuyển trong vùng). AGATE là curtain sensor, OPAL là volumetric PIR+MW outdoor. Hai cách tiếp cận này phù hợp cho tình huống khác nhau.

Tình huống Chọn AGATE Chọn thiết bị khác
Cổng/lối đi hẹp, cần phát hiện chính xác khi người vượt qua AGATE curtain pattern, không trigger bởi chuyển động song song OPAL nếu cần bảo vệ vùng rộng thay vì đường line
Sân vườn rộng, bãi đậu xe, cần phát hiện bất kỳ chuyển động trong vùng Không phù hợp (curtain chỉ phát hiện crossing) OPAL hoặc OPAL PLUS (volumetric 90° x 10m)
Không đi được cáp, panel INTEGRA/PERFECTA 32-WRL trở lên AGATE ABAX 2 không dây OPAL yêu cầu cáp
Zone có cây cối hoặc chuyển động nền (gió) song song hàng rào AGATE ít false alarm hơn vì chỉ trigger khi crossing OPAL PIR+MW, dual-tech vẫn tốt hơn PIR đơn
Cần 2 zone từ 1 thiết bị ABAX 2 Không phù hợp AOCD-260
Outdoor -10°C trở xuống, không có mái che Không phù hợp (giới hạn -10°C) AOCD-250 (-40°C, IP54)
Outdoor, cần dusk sensor D/N output Không có OPAL PLUS

AGATE phù hợp với dự án và vị trí nào?

AGATE là lựa chọn phổ biến cho hàng rào điện tử cửa đơn ở khí hậu miền Nam và miền Trung Việt Nam.

Loại dự án phù hợp:

  • Biệt thự và nhà phố: bảo vệ cổng vào chính, cổng phụ, ban công tầng thấp với một điểm kiểm soát.
  • Văn phòng nhỏ: cửa hành lang, cửa phụ, cửa sổ tầng trệt cần zone riêng không dây.
  • Kho hàng có mái: lối vào bốc xếp hàng, cổng bãi đậu xe có mái che.

Vị trí lắp đặt điển hình: cạnh cổng sắt hoặc cửa gỗ có chiều rộng dưới 3m, cửa sổ hành lang, lối đi bộ hẹp, và bất kỳ vị trí nào cần phát hiện chính xác người đi qua mặt phẳng kiểm soát mà không trigger bởi chuyển động nền hai bên.

Satel AGATE khác gì cảm biến chống trộm thông thường?

AGATE là cảm biến rèm ngoài trời ABAX 2 868MHz, dành cho hàng rào điện tử và kiểm soát cổng vào. Không có cảm biến PIR dân dụng nào được thiết kế và chứng nhận cho ứng dụng này.

Tiêu chí Satel AGATE Cảm biến dân dụng PIR on/off
Chứng nhận Grade 2 EN50131, outdoor certified Không có chứng nhận an ninh
Bảo vệ thời tiết IP55, chịu mưa trực tiếp Thường IP20, dùng trong nhà
Giao tiếp ABAX 2 868MHz bidirectional, ACK xác nhận RF 433MHz simplex, không ACK
Giám sát Panel kiểm tra liên lạc định kỳ, cảnh báo mất tín hiệu Không phát hiện khi thiết bị bị tắt
Vùng phát hiện Dạng rèm hẹp, chỉ phát hiện vật đi qua mặt phẳng kiểm soát PIR góc rộng, dễ false alarm ngoài trời
Chống phá Tamper switch + supervision RF 2 chiều Không có
Pin CR123A, sleep mode thực sự, 3+ năm Pin thường, 1-2 năm
Nhiệt độ -10 đến +55°C Thường 0 đến +40°C
Hệ thống INTEGRA, PERFECTA, VERSA, MICRA qua ACU-120/ACU-270 Panel dân dụng cơ bản

Pattern phát hiện dạng rèm của AGATE là tính năng quan trọng nhất cho hàng rào điện tử: cảm biến chỉ kích hoạt khi vật thể đi qua mặt phẳng kiểm soát, không trigger khi cây rung, gió thổi hay xe chạy phía nền. Cảm biến PIR góc rộng dân dụng không có khả năng này.

Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.

Kết luận

Satel AGATE là cảm biến rèm có dây cao cấp cho bảo vệ chu vi ngoài trời lẫn trong nhà ở điều kiện môi trường khắc nghiệt. Active IR anti-mask đạt EN 50131-2-4, Grade 3, IP54, và dải nhiệt độ -40°C đến +55°C đặt AGATE ở phân khúc yêu cầu cao, phù hợp cho dự án công nghiệp, kho bãi, và tòa nhà thương mại cần chứng nhận bảo mật theo tiêu chuẩn châu Âu.

Câu hỏi thường gặp

AGATE đạt EN 50131-2-4 Grade 3 khi được lắp trực tiếp lên tường, không dùng bracket. Chứng chỉ Grade 3 chỉ áp dụng cho dùng trong nhà, mặc dù thiết bị có đầy đủ tính năng Grade 3 khi dùng ngoài trời. Không có tiêu chuẩn EN cho detector ngoài trời tương đương Grade 3.

Điều kiện thời tiết khắc nghiệt như mưa, sương mù, và băng giá có thể thay đổi lượng hồng ngoại phản xạ về cảm biến anti-mask, bị diễn giải nhầm là hành động che phủ. Nếu nối AM vào zone khi lắp ngoài trời, sẽ có nguy cơ false alarm cao trong điều kiện thời tiết xấu.

AGATE là phiên bản có dây, cần kéo dây tín hiệu và nguồn 12V đến điểm lắp. AOCD-260 là phiên bản không dây dùng pin CR123A, hoạt động trong ABAX 2. Thông số kỹ thuật tương tự nhau: cùng IP54, cùng EN 50130-5 Class IIIa, cùng tần số MW 24,125 GHz. Chọn AGATE khi hạ tầng dây có sẵn hoặc cần kết nối có dây tin cậy hơn.

1 giây (mặc định): relay anti-mask kích sau 1 giây bị che phủ liên tục. Đáp ứng EN 50131-2-4 Grade 3. 60 giây: relay anti-mask kích sau 60 giây bị che phủ, ít nhạy hơn với thay đổi thoáng qua. Không đáp ứng Grade 3 khi dùng delay 60 giây.

-40°C đến +55°C, chuẩn môi trường EN 50130-5 Class IIIa. Đây là dải nhiệt độ rộng cho phép lắp đặt ở kho lạnh, nhà máy chế biến thực phẩm, hoặc khu vực có mùa đông khắc nghiệt.

Vùng phủ tối đa 14 m x 4 m được đo ở chiều cao lắp 2,4 m tại độ nhạy tối đa. Môi trường thực tế, đặc biệt khi có vật cản hoặc nhiệt độ thay đổi lớn, có thể làm giảm vùng phủ hiệu dụng. Luôn thực hiện walk test sau khi lắp đặt.

Thực hiện walk test riêng bằng cách cấu hình jumper LED và power cycle theo hướng dẫn. Test MW riêng: jumper LED bật trước khi cấp nguồn, LED xanh nhấp nháy mỗi 3 giây, sáng xanh khi MW phát hiện. Test PIR riêng: không jumper LED trước khi cấp nguồn, LED xanh dương nhấp nháy mỗi 3 giây, sáng xanh dương khi PIR phát hiện. Chế độ test riêng tự thoát sau 20 phút.

AOCD-CL là vỏ bọc thêm cho AGATE và AOCD-250, tăng thêm lớp bảo vệ cơ học hoặc thẩm mỹ. Dùng khi cần che giấu vẻ ngoài thiết bị hoặc bảo vệ thêm khỏi va chạm vật lý mạnh

Có. AGATE có tamper bảo vệ cả mở nắp và tách thân thiết bị khỏi tường (anti-tear). Terminal TMP (NC) kết nối vào zone tamper của bảng điều khiển, phân biệt với alarm thông thường.
