Satel ETHM-A Module Giám Sát Ethernet Đa Năng cho Hệ Thống INTEGRA và IoT

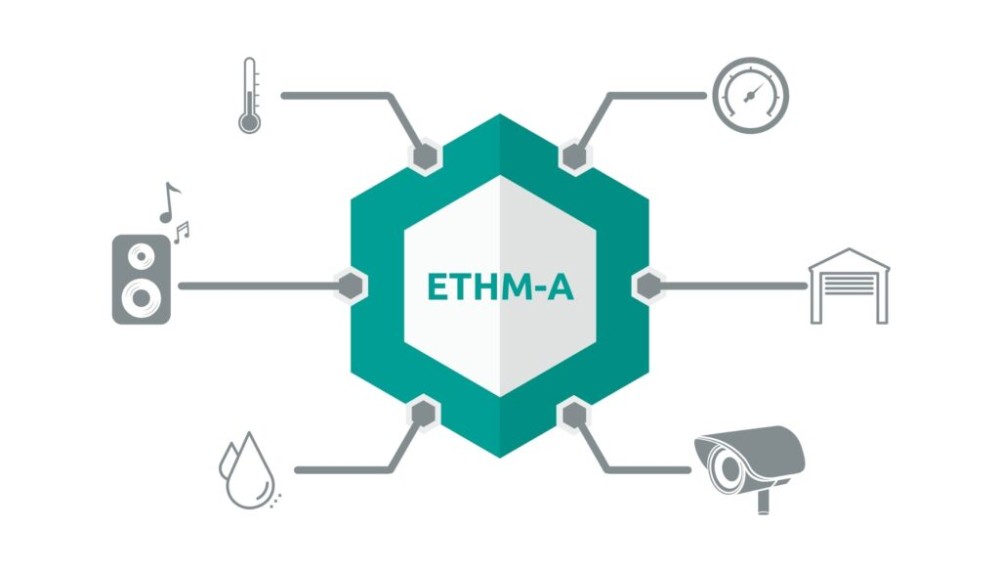

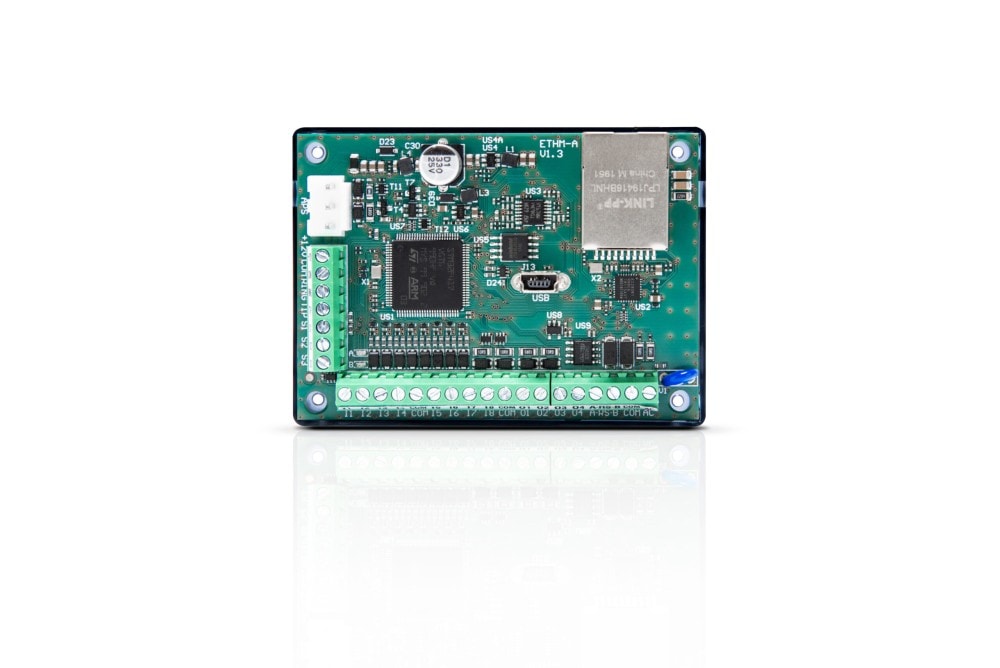

Satel ETHM-A là module giám sát Ethernet độc lập, không gắn trực tiếp vào bus của trung tâm INTEGRA mà hoạt động như một node độc lập với 8 input lập trình được, 4 output OC, bus 1-Wire cho cảm biến nhiệt độ, và giao tiếp Ethernet đầy đủ. Module hỗ trợ ba hướng khai thác chính: giám sát và điều khiển thiết bị tại chỗ, giả lập trạm giám sát để nhận và chuyển tiếp tín hiệu từ trung tâm báo trộm, và tích hợp IoT qua MQTT hoặc JSON/HTTP. Cấu hình bằng GX Soft qua USB hoặc Ethernet, vận hành từ xa bằng GX Control app. Firmware 1.00.
Ba ứng dụng chính của ETHM-A
ETHM-A được thiết kế linh hoạt cho nhiều tình huống triển khai. Hiểu rõ ba hướng ứng dụng sẽ giúp chọn đúng cấu hình ngay từ đầu.
Giám sát và điều khiển thiết bị độc lập

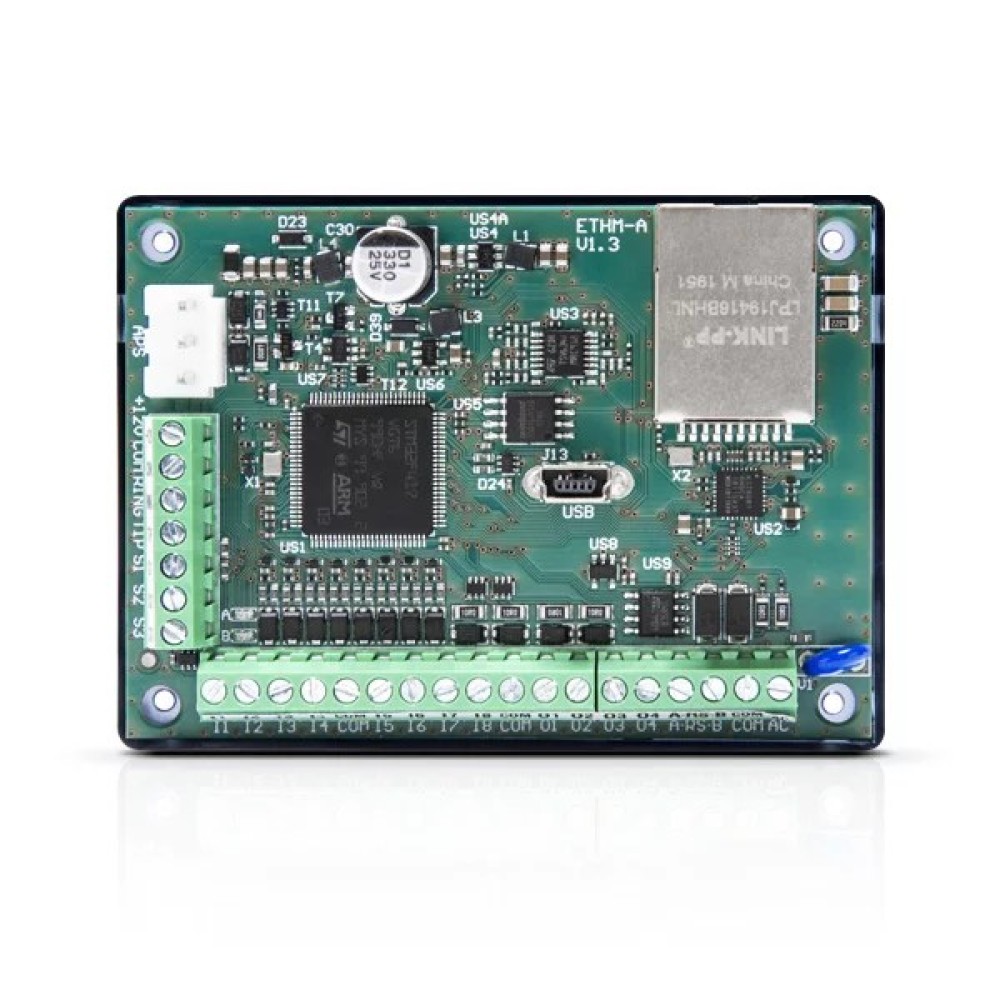

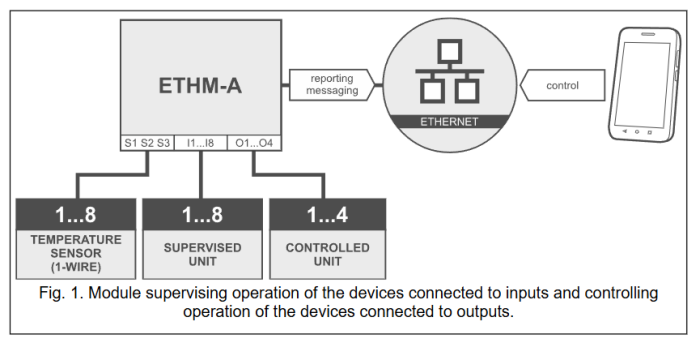

ETHM-A hoạt động như một node giám sát độc lập: 8 input theo dõi trạng thái thiết bị bên ngoài (cảm biến, công tắc, relay...), 4 output OC điều khiển thiết bị theo logic lập trình. Khi input thay đổi trạng thái hoặc giá trị analog vượt ngưỡng, module tự động gửi mã sự kiện đến trạm giám sát qua Ethernet, hoặc thông báo qua email tới 8 địa chỉ, hoặc push notification qua GX Control app.
Input analog đo điện áp 0 đến 16,56V, phù hợp giám sát nguồn AC, báo cháy analog, cảm biến khí gas, hoặc bất kỳ thiết bị đầu ra điện áp trong dải này.
Giả lập trạm giám sát (telephone monitoring simulation)

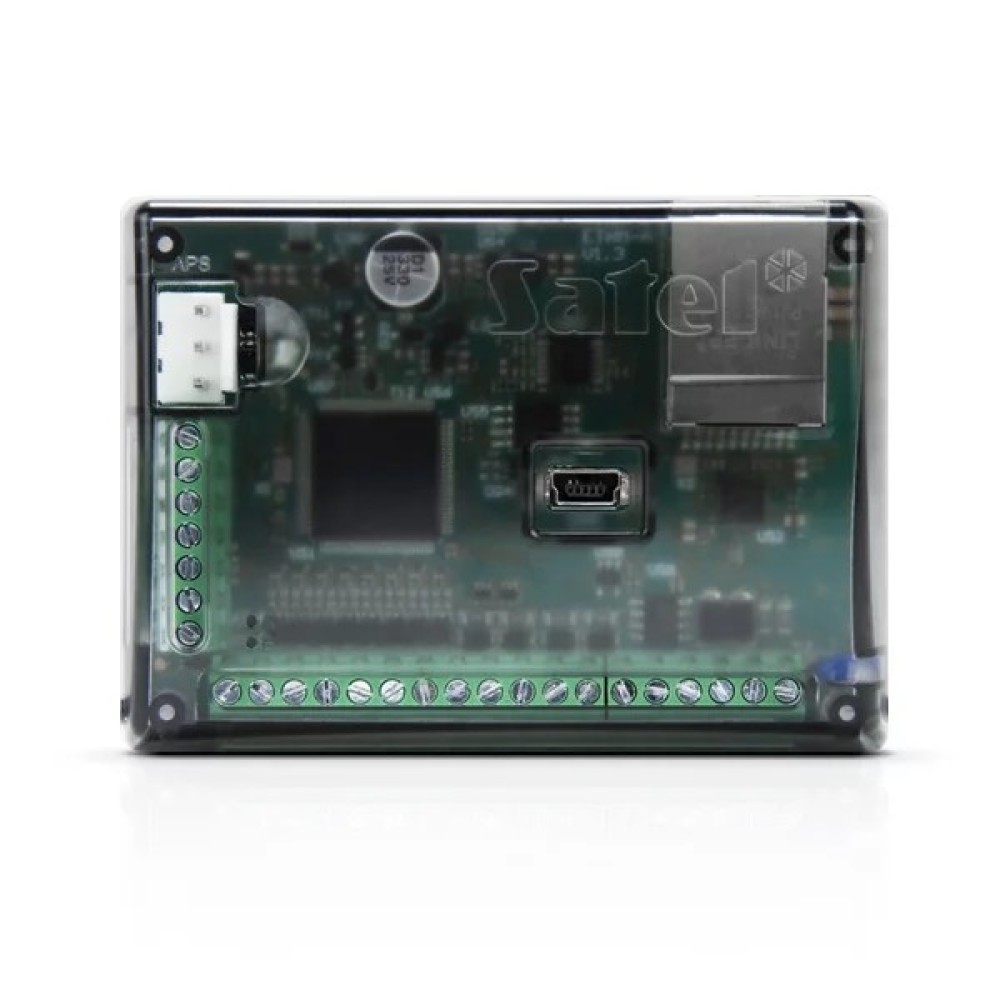

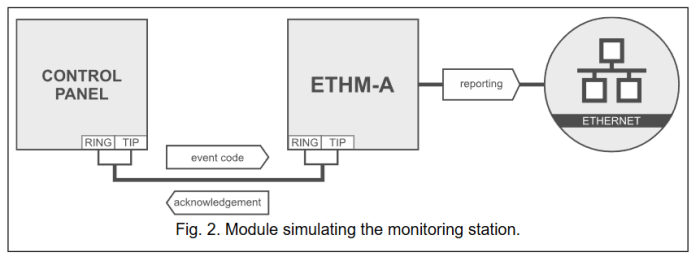

Đây là use case ít người biết nhưng rất hữu ích. Trung tâm báo trộm INTEGRA truyền thông báo sự kiện ra ngoài qua cổng telephone (đường điện thoại PSTN). ETHM-A nhận tín hiệu này qua hai terminal RING và TIP, rồi chuyển tiếp mã sự kiện lên trạm giám sát qua Ethernet với các định dạng: SIA, Contact ID (CID), Ademco Express, Sil. Knight/Ademco slow, Radionics 1400Hz, Radionics 1400 with parity.
Ứng dụng thực tế: cải tạo công trình cũ có INTEGRA dùng đường thoại, không muốn thay trung tâm, chỉ cần thêm ETHM-A để chuyển sang reporting Ethernet. Chi phí thấp, không mất commissioning lại toàn bộ hệ thống.
Tích hợp IoT qua MQTT và JSON/HTTP

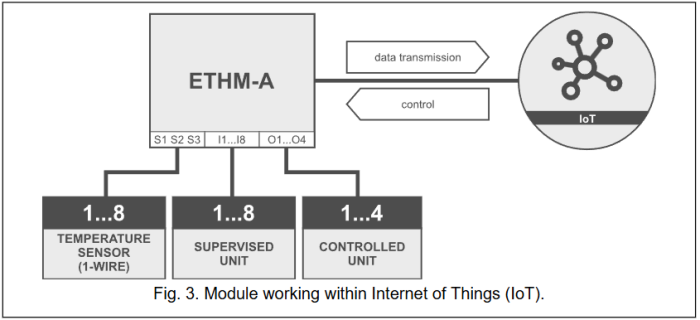

ETHM-A gửi dữ liệu định kỳ lên MQTT broker hoặc HTTP server theo định dạng JSON. Frame gửi bao gồm: trạng thái toàn bộ 8 input, giá trị analog (nhân 1000), trạng thái 4 output, giá trị nhiệt độ từ cảm biến 1-Wire (nhân 1000), điện áp nguồn module, và chỉ số sự kiện.
Mô tả terminal và kết nối
| Terminal | Chức năng |
|---|---|
| +12V | Nguồn vào 12VDC |
| COM | Ground chung |
| RING, TIP | Nối telephone communicator từ trung tâm báo trộm |
| S1 | 1-Wire bus: ground |
| S2 | 1-Wire bus: data |
| S3 | 1-Wire bus: power |
| I1 đến I8 | Input (digital NO/NC hoặc analog) |
| O1 đến O4 | Output OC (ngắt kết nối ground / nối tắt ground) |
| A RS B | Reserved cho RS-485 tương lai (chưa hoạt động) |

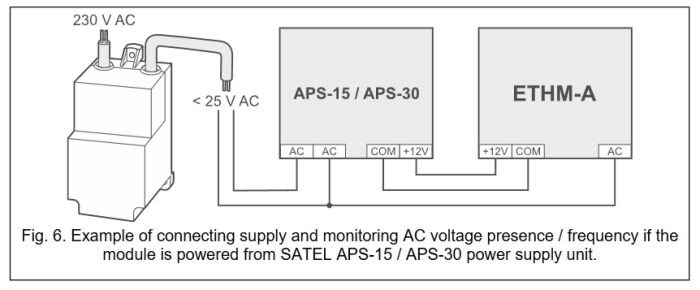

| AC | Giám sát điện áp xoay chiều hoặc đo tần số AC |
Lưu ý: terminal "A RS B" đã có phần cứng RS-485 nhưng firmware hiện tại (1.00) chưa kích hoạt. Satel dự kiến mở rộng tính năng này trong các phiên bản firmware sau.
Kết nối cảm biến nhiệt độ 1-Wire
ETHM-A hỗ trợ tối đa 8 cảm biến nhiệt độ kiểu 1-Wire, kết nối qua bus S1/S2/S3. Chiều dài dây tối đa 30m. Khi dùng nhiều cảm biến, nên qua module phân phối MZ-2 hoặc MZ-3.
Satel cung cấp hai dòng cảm biến tương thích:
- DS-T1: -35 đến +60 độ C, lắp lên mặt ngoài, có thể gắn bằng keo hoặc vít
- DS-T2: -40 đến +110 độ C, dạng flush mount đường kính 6mm
Màu dây cảm biến: đen => S1 (ground), xanh lá => S2 (data), trắng => S3 (power).
Cấu hình qua GX Soft và vận hành qua GX Control
GX Soft là phần mềm cấu hình miễn phí của Satel, phiên bản 2.0 trở lên hỗ trợ ETHM-A. Kết nối theo ba cách: USB trực tiếp, Ethernet trong LAN, hoặc qua SATEL server (remote, không cần IP tĩnh).
Các thông số cấu hình chính trong GX Soft:
- Loại input: NO / NC / analog, ngưỡng báo động, thời gian trễ
- Output: logic kích hoạt, thời gian, bypass
- Reporting: địa chỉ trạm giám sát, định dạng giao thức, số lần thử lại
- IoT: địa chỉ MQTT broker / HTTP server, topic, tần suất gửi, các trường dữ liệu cần gửi
- Messaging: địa chỉ email, điều kiện gửi push notification
GX Control app (miễn phí, iOS và Android) cho phép: xem trạng thái input/output, bypass/unbypass input, điều khiển output, xem log sự kiện (500 sự kiện), xem cảnh báo. Kết nối qua SATEL server, không cần port forwarding.
Lưu ý lắp đặt và lưu ý kỹ thuật
Vị trí lắp đặt: ETHM-A thiết kế cho nơi có độ ẩm bình thường. Không lắp đặt ngoài trời hoặc nơi có độ ẩm cao.
Tuân thủ EN 50131 Grade 2: Nếu dự án yêu cầu chứng chỉ EN 50131, cần đặt ETHM-A trong vỏ OPU-3 hoặc OPU-4 của Satel để đáp ứng tiêu chuẩn chống phá hoại (tamper).
Nguồn cấp: Có thể lấy từ panel INTEGRA (nếu đủ dòng), từ expander có PSU, hoặc từ nguồn riêng APS-412 (3A/12V). Kết nối nguồn qua APS connector trên board hoặc qua terminal +12V/COM. Tuyệt đối không kết nối cả hai cùng lúc.
Cable Ethernet: Dùng cáp 100Base-TX tiêu chuẩn (chuyên dụng mạng máy tính). Không đi cáp qua vùng gần đường cáp điện thế lực cao.
Cable điều kiện: Dùng cáp không bọc chống nhiễu, không xoắn cáp, tránh đặt sát các đường cáp 220V công suất cao.
Terminal A RS B: Không đấu nối bất kỳ thứ gì vào hai terminal này trên firmware hiện tại.
Kết luận
ETHM-A phù hợp nhất cho hai tình huống: cải tạo công trình cũ có INTEGRA dùng đường thoại cần chuyển sang reporting Ethernet mà không muốn thay trung tâm, và các dự án cần node giám sát độc lập có khả năng tích hợp IoT. Với 8 input analog/digital, 4 output OC, bus 1-Wire 8 điểm nhiệt độ, và hỗ trợ MQTT/JSON, ETHM-A đủ để làm một node thu thập dữ liệu nhỏ mà không cần thêm controller riêng.
Điểm cần lưu ý trước khi chọn: nếu mục tiêu là lập trình hoặc giám sát trung tâm INTEGRA từ xa qua app, ETHM-1 Plus là lựa chọn đúng hơn. ETHM-A không giao tiếp với bus INTEGRA, chỉ nhận tín hiệu telephone ra và xử lý độc lập. Hai module này bổ trợ nhau, không thay thế nhau.
