Công tắc KNX là thiết bị điều khiển kết nối trực tiếp vào bus KNX TP theo chuẩn ISO/IEC 14543-3, khác với công tắc cơ hoặc công tắc Wi-Fi độc lập ở chỗ mỗi phím bấm có thể gán cho bất kỳ chức năng nào trong hệ thống, từ bật tắt một bóng đèn đến kích hoạt cả kịch bản chiếu sáng, rèm cửa và điều hòa cùng lúc. Tại KNXStore, danh mục công tắc KNX hiện có sản phẩm từ các thương hiệu Legrand, Bticino, Moorgen, Kanonbus và GVS, phục vụ từ nhà ở cao cấp đến công trình thương mại quy mô lớn.
Nếu bạn đang chọn công tắc cho một hệ thống KNX mới, hoặc cần thêm thiết bị tương thích với bus hiện có, phần dưới đây sẽ giúp bạn xác định đúng loại phím, đúng thương hiệu, và tránh những lỗi commissioning hay gặp ngoài công trình.
Công tắc KNX là gì và hoạt động theo nguyên lý nào
Công tắc KNX là bộ cảm biến nút nhấn kết nối vào bus KNX TP (Twisted Pair) hai dây, giao tiếp với các actuator khác thông qua group address được lập trình bằng phần mềm ETS, nhờ đó một phím bấm có thể điều khiển đồng thời nhiều thiết bị và kịch bản khác nhau thay vì chỉ đóng cắt một tải cố định.
Khác với công tắc cơ, công tắc KNX không trực tiếp cắt dòng điện của bóng đèn hay thiết bị. Khi bạn nhấn phím, module cảm biến gửi một telegram lên bus với địa chỉ group address tương ứng. Actuator nhận đúng địa chỉ đó, ví dụ dimming actuator hoặc switch actuator, mới là bộ phận thực sự đóng cắt tải. Cơ chế tách rời cảm biến và actuator này là lý do công tắc KNX linh hoạt hơn nhiều so với công tắc cơ truyền thống.
Bus KNX TP truyền cả nguồn (29V DC) lẫn dữ liệu trên cùng một cặp dây, tốc độ 9.600 bps theo chuẩn EN 50090 và ISO/IEC 14543-3. Vì vậy công tắc KNX không cần dây nguồn 220V riêng, chỉ cần đấu vào bus 2 dây (đỏ, đen) chạy dọc theo tuyến ống âm tường.
Vì sao chọn công tắc KNX thay vì công tắc cơ hoặc công tắc Wi-Fi độc lập
Câu hỏi này thường xuất hiện ở giai đoạn thiết kế M&E, khi chủ đầu tư băn khoăn giữa chi phí ban đầu và khả năng mở rộng lâu dài. Câu trả lời ngắn: công tắc KNX phù hợp khi công trình cần scene control đa chức năng và khả năng mở rộng không giới hạn theo thời gian, còn công tắc cơ hoặc Wi-Fi độc lập phù hợp hơn khi ngân sách hạn chế và nhu cầu chỉ dừng ở bật tắt đơn giản.
| Tiêu chí | Công tắc cơ | Công tắc Wi-Fi độc lập | Công tắc KNX |
|---|---|---|---|
| Dây điện | Dây tải 220V trực tiếp | Dây tải 220V trực tiếp | Bus KNX TP 2 dây riêng |
| Số chức năng mỗi phím | 1 (on/off cố định) | 1 đến vài scene qua app | Không giới hạn, cấu hình qua ETS |
| Mở rộng hệ thống | Phải đi lại dây | Phụ thuộc hub/app riêng lẻ | Thêm group address, không đi lại dây |
| Yêu cầu kỹ thuật lắp đặt | Thợ điện phổ thông | Thợ điện phổ thông | Kỹ sư có kinh nghiệm ETS |
| Chi phí đầu tư ban đầu | Thấp | Trung bình | Cao hơn 20 đến 40% |
| Phụ thuộc hạ tầng mạng | Không | Có (Wi-Fi, cloud) | Không, chạy độc lập trên bus |
Điểm khác biệt lớn nhất nằm ở dòng cuối. Công tắc Wi-Fi độc lập phụ thuộc vào hạ tầng mạng và server của hãng, nếu mất kết nối internet hoặc hãng ngừng hỗ trợ app, thiết bị có thể mất một phần chức năng. Công tắc KNX chạy hoàn toàn trên bus nội bộ, không phụ thuộc cloud, đây là lý do các công trình khách sạn và tòa nhà văn phòng ưu tiên KNX cho hạng mục cần độ ổn định dài hạn trên 10 năm.
Tiêu chí chọn công tắc KNX phù hợp với công trình
Số phím và loại mặt bấm
Danh mục tại KNXStore có công tắc từ 2 đến 8 phím, dạng cơ (nút nhấn vật lý) hoặc cảm ứng kính. Với phòng ngủ hoặc phòng khách căn hộ, 4 phím thường đủ cho các kịch bản cơ bản: đèn chính, đèn phụ, rèm, tắt tất cả. Với phòng khách biệt thự hoặc phòng họp cần nhiều kịch bản hơn, các dòng 6 đến 8 phím như Bticino HD4657M3KNX hoặc Moorgen MK8058-CXX phù hợp hơn.
Chuẩn lắp đế âm tường và tương thích hộp âm
Phần lớn công tắc KNX châu Âu (Legrand, Bticino, Moorgen) dùng chuẩn đế vuông 71mm hoặc hệ khung Living Now, Axolute, Arteor, cần hộp âm tường tương ứng đặt trước khi tô trát. Đây là điểm dễ bị bỏ sót nhất khi công trình Việt Nam thi công phần thô trước khi chốt thương hiệu công tắc, dẫn đến phải đục lại hộp âm hoặc dùng khung chuyển đổi.
Lưu ý nhỏ: xác nhận model công tắc và hộp âm tương thích trước khi đổ bê tông hoặc tô trát, không để đến giai đoạn hoàn thiện mới kiểm tra.
Khả năng cấu hình qua ETS5/ETS6
Toàn bộ công tắc KNX tại KNXStore tương thích ETS5 và ETS6, đều có sẵn file ETS database (.knxprod) từ nhà sản xuất. Kỹ sư dự án cần file này để import vào ETS, gán group address và test communication object trước khi bàn giao.
So sánh các thương hiệu công tắc KNX tại KNXStore
Mỗi thương hiệu công tắc KNX tại KNXStore hướng đến một phân khúc công trình khác nhau. Bảng dưới đây tóm tắt nhanh trước khi đi vào chi tiết từng dòng.
| Thương hiệu | Phân khúc phù hợp | Số phím phổ biến | Chất liệu mặt |
|---|---|---|---|
| Moorgen | Biệt thự cao cấp, thiết kế cá nhân hóa | 6 đến 8 phím | Hợp kim nhôm, khắc laser tùy chỉnh |
| Bticino | Căn hộ, nhà ở cao cấp chuẩn châu Âu | 4 đến 6 phím | Kính cường lực, kim loại |
| Legrand | Văn phòng, khách sạn, công trình thương mại | 4 phím | Kính, nhựa cao cấp Arteor/Axolute |
| Kanonbus | Văn phòng tiêu chuẩn, số lượng lớn | 8 phím | Nhựa công nghiệp |
| GVS | Dự án cần cảm biến kết hợp nút nhấn | 4 phím | Nhựa/kính phổ thông |
Công tắc KNX Moorgen
Moorgen phù hợp với các công trình đề cao thẩm mỹ và cá nhân hóa. Dòng Swiss KNX MK8058-CXX có mặt hợp kim nhôm nguyên khối, 8 phím cấu hình linh hoạt, hỗ trợ khắc laser nội dung theo yêu cầu, từ biểu tượng đến chữ viết. Bản Steve Leung Series, hợp tác cùng kiến trúc sư Steve Leung, có dải đèn trung tâm dimming theo chuyển động, khoảng cách phát hiện hiệu quả đến 60cm.
Công tắc KNX Bticino
Bticino, thuộc tập đoàn Legrand, mạnh về tính đồng bộ thiết kế nhờ hệ mặt nạ Living Now và Axolute dùng chung khung lắp đặt. Dòng HD4657M3KNX (6 phím, mặt trong suốt) và K4651M3KNX (Living Now, 6 phím) phù hợp căn hộ và nhà ở chuẩn châu Âu.
Công tắc KNX Legrand
Legrand cung cấp dải sản phẩm rộng nhất trong danh mục, từ dòng phổ thông đến Arteor cao cấp. Đây là lựa chọn phù hợp cho dự án quy mô lớn cần đặt hàng số lượng lớn cùng lúc và đảm bảo tồn kho ổn định về sau.

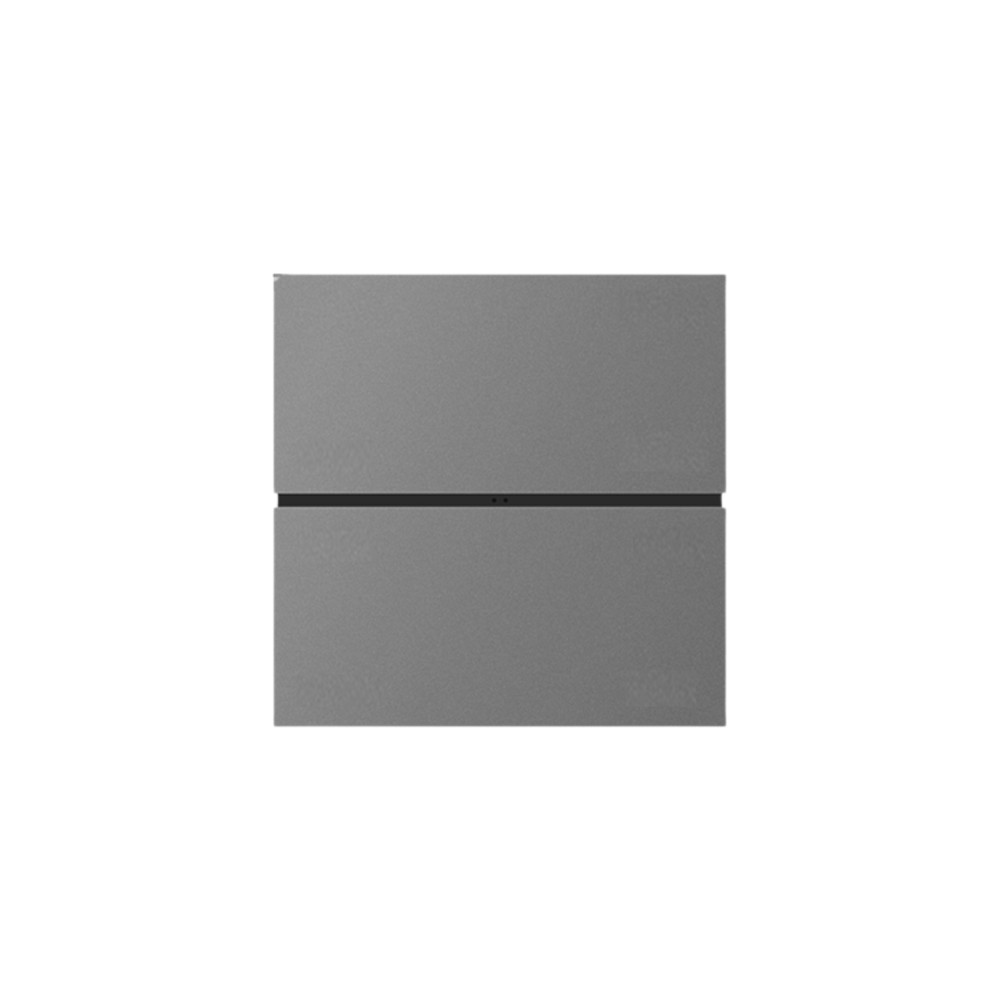

Công tắc KNX Kanonbus
Kanonbus tối ưu chi phí cho các dự án cần số lượng công tắc lớn, ví dụ văn phòng nhiều phòng họp hoặc chung cư nhiều căn hộ tiêu chuẩn, nơi ngân sách trên mỗi điểm công tắc là yếu tố quyết định.
Công tắc KNX GVS
Dòng GVS tại KNXStore, ví dụ CHPLE-02/02.1.00, tích hợp cảm biến nút nhấn 4 phím, phù hợp khi công trình muốn gộp chức năng cảm biến và điều khiển thủ công trên cùng một mặt bấm.
Mỗi thương hiệu kể trên đều có nhiều tùy chọn màu sắc và kiểu dáng. Nếu bạn đang phân vân, đội ngũ kỹ thuật KNXStore sẵn sàng tư vấn theo bản vẽ và ngân sách thực tế của dự án.
Lưu ý lắp đặt và commissioning công tắc KNX
Một lỗi thường gặp khi lắp công tắc KNX trên công trình cải tạo là bỏ qua bước đo thông mạch và kiểm tra cực tính dây bus trước khi cấp nguồn. Đấu ngược cực đỏ dương, đen âm không làm cháy thiết bị ngay, nhưng khiến công tắc không giao tiếp được trên bus, và lỗi này thường rất khó phát hiện nếu trần hoặc tường đã đóng kín, phải dò lại từng đoạn dây mất khá nhiều thời gian và công sức.
Một vấn đề khác cũng hay bị bỏ qua là giới hạn số thiết bị và chiều dài dây trên một line. Chuẩn KNX giới hạn tối đa 64 thiết bị mỗi line, khoảng cách từ bộ nguồn đến thiết bị xa nhất không quá 350m. Vượt các giới hạn này, bus dễ bị sụt áp ở những điểm xa nguồn, khiến công tắc phản hồi chập chờn dù dây không hề hỏng.
Vài điểm cần kiểm tra trước khi commissioning:
- Đo thông mạch và xác nhận đúng cực tính dây bus (đỏ dương, đen âm) trước khi cấp nguồn.
- Kiểm tra số thiết bị và chiều dài dây trên từng line, dùng line coupler nếu vượt quá 64 thiết bị hoặc 350m.
- Import đúng file .knxprod của từng model công tắc vào ETS trước khi gán group address, tránh dùng file từ model tương tự nhưng khác version firmware.
- Test từng communication object trên ETS trước khi đóng trần hoặc tô hoàn thiện tường, không đợi đến bàn giao mới kiểm tra.
Vì sao nên mua công tắc KNX tại KNXStore
KNXStore phân phối chính hãng công tắc KNX từ Moorgen, Bticino, Legrand, Kanonbus và GVS, kèm file ETS database đầy đủ cho từng model. Đội ngũ kỹ thuật có kinh nghiệm thực tế với ETS5 và ETS6, hỗ trợ từ giai đoạn chọn model, tư vấn group address, đến commissioning tại công trình.
Với các dự án cần đặt số lượng lớn hoặc đồng bộ nhiều loại công tắc trong cùng công trình, ví dụ Legrand cho khu vực chung và Moorgen cho phòng VIP, KNXStore hỗ trợ tư vấn phối hợp thương hiệu theo ngân sách và tiến độ thi công thực tế, không chỉ bán thiết bị đơn lẻ.
