Satel USB-RS - Converter Lập Trình Thiết Bị Satel Qua Cổng RS-232
Khi installer cần thay đổi cấu hình zone trên bảng PERFECTA tại công trình đang vận hành, hoặc upload firmware mới cho INTEGRA trước commissioning, giao tiếp duy nhất giữa laptop và thiết bị là cổng RS-232. Laptop hiện đại không còn cổng COM vật lý - USB-RS là cầu nối bắt buộc, chuyển USB thành RS-232 hoặc RS-232 TTL để phần mềm lập trình Satel nhận diện thiết bị như kết nối COM thông thường.
USB-RS Hỗ Trợ Những Cổng Kết Nối Nào?

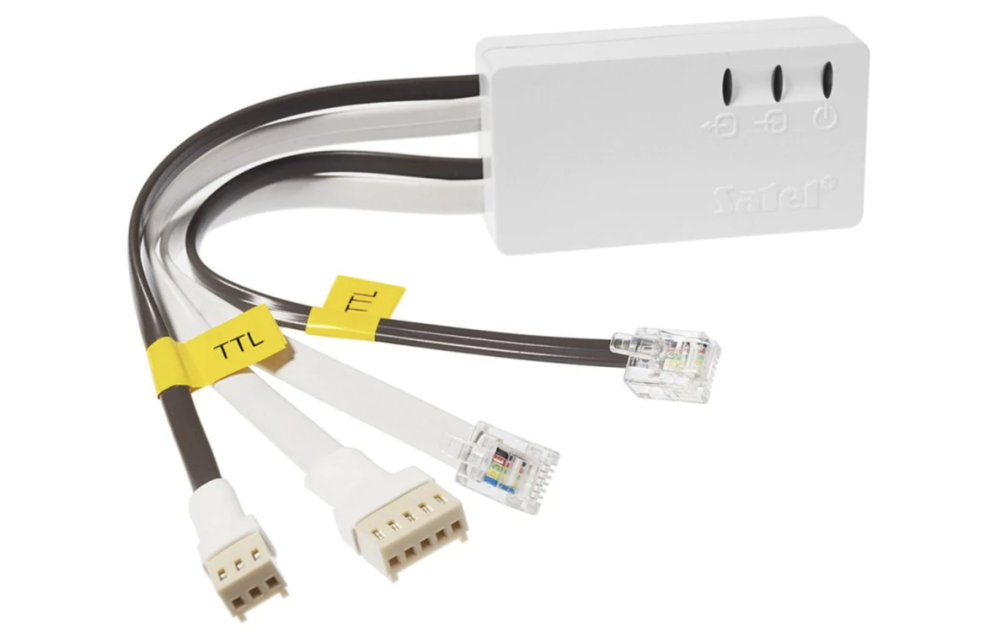

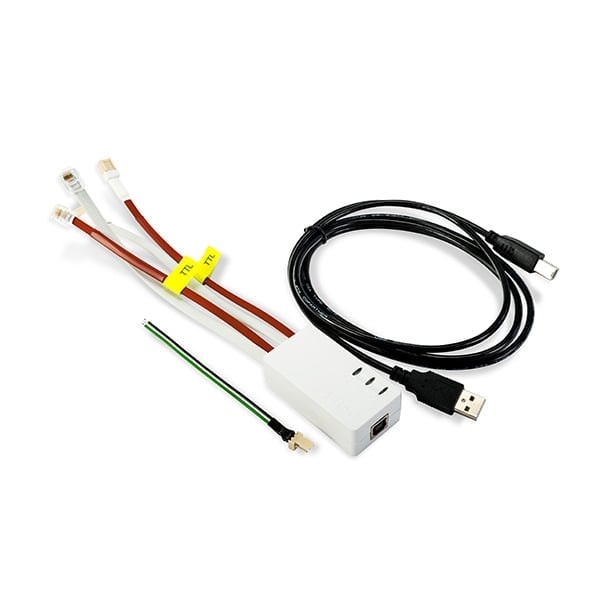

USB-RS hỗ trợ 2 chuẩn giao tiếp RS của Satel. Trong hộp có 4 cáp đầu ra, mỗi loại 2 cáp tương ứng với 2 kiểu đầu cắm phổ biến:
| Chuẩn | Connector trên thiết bị Satel | Cáp USB-RS |
|---|---|---|
| RS-232 | PIN5 hoặc RJ type | Cáp màu sáng (light) |
| RS-232 TTL | PIN3 hoặc RJ type | Cáp màu nâu (brown) |
RS-232 standard dùng cho phần lớn bảng báo động (PERFECTA, INTEGRA, VERSA). RS-232 TTL dùng để lập trình radio controller Satel và một số module mở rộng.
Thiết Bị Satel Nào Tương Thích Với USB-RS?
USB-RS tương thích với toàn bộ thiết bị Satel có cổng RS-232 hoặc RS-232 TTL, bao gồm bảng báo động PERFECTA, PERFECTA-T, PERFECTA LTE, INTEGRA, VERSA, MICRA và CA-10, cũng như các module truyền thông như INT-GSM và ETHM-1 PLUS.
Ngoại lệ quan trọng: USB-RS không tương thích với bảng CA-64. Dự án dùng CA-64 cần converter khác.
Phần mềm lập trình tương ứng:
- PERFECTA / PERFECTA-T / PERFECTA LTE: PERFECTA SOFT
- INTEGRA: DLOAD10
- VERSA: DLOAD64
- Giám sát tập trung INTEGRA: GUARDX (phiên bản 1.13 trở lên)
Cài Đặt Driver Và Tối Ưu Cổng COM
Windows thường tự nhận driver FTDI khi cắm USB-RS. Nếu không tìm được driver tự động, tải VCP driver từ ftdichip.com/Drivers/VCP.htm, chọn đúng phiên bản Windows, cài và restart.
Sau cài đặt, một cổng COM ảo xuất hiện trong Device Manager. Mặc định Windows đặt "Latency Timer" ở 16ms - giá trị này tạo delay không cần thiết giữa mỗi gói data. Giảm xuống 1ms:
- Device Manager > cổng COM của USB-RS > Properties > Port Settings > Advanced
- Đổi "Latency Timer (msec)" từ 16 xuống 1
Bước này đặc biệt có ý nghĩa khi upload firmware lớn cho INTEGRA hoặc khi làm việc với GUARDX qua nhiều module - giảm rõ rệt thời gian commissioning trên dự án có nhiều thiết bị.
Lập Trình Radio Controller Với USB-RS
Khi lập trình radio controller Satel từ máy tính, dùng adapter PIN3/RX đi kèm và cáp màu nâu (RS-232 TTL). Kết nối theo hướng dẫn đi kèm của từng radio controller vì mỗi model có sơ đồ đấu nối riêng.
Kết Luận
USB-RS là phụ kiện bắt buộc trong bộ công cụ của mọi installer và SI làm việc với hệ sinh thái Satel. Không có USB-RS, không thể cài đặt hoặc thay đổi cấu hình trên thiết bị Satel có cổng RS-232. Tip latency timer 1ms và dùng đúng chip FTDI là 2 điều đáng chú ý để commissioning không bị gián đoạn giữa chừng trên công trình. Cho nguồn cấp điện của hệ thống, xem thêm APS-15 (12V DC 1.5A) và APS-412 (12V DC 4A, EN 50131 Grade 2).
Liên hệ KNXStore để đặt hàng và được tư vấn adapter phù hợp theo model thiết bị Satel của dự án.
