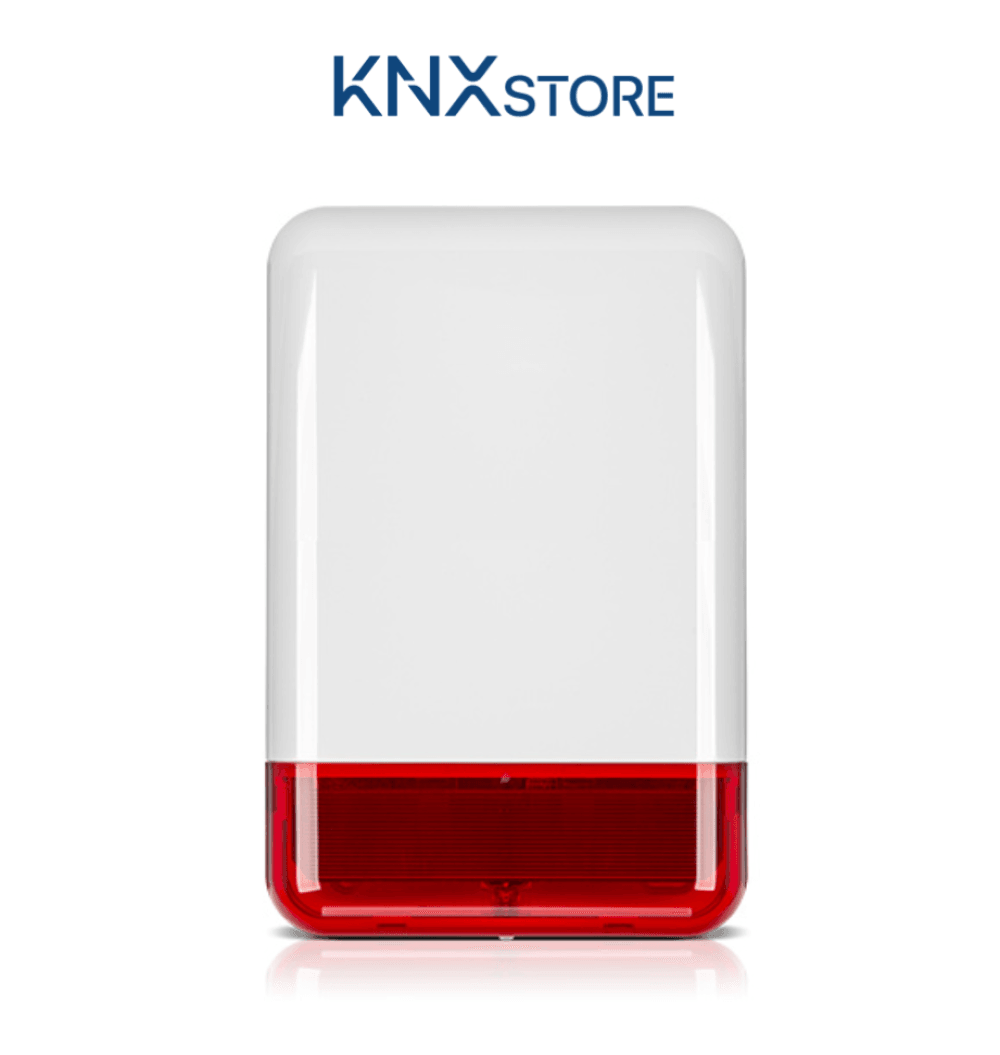

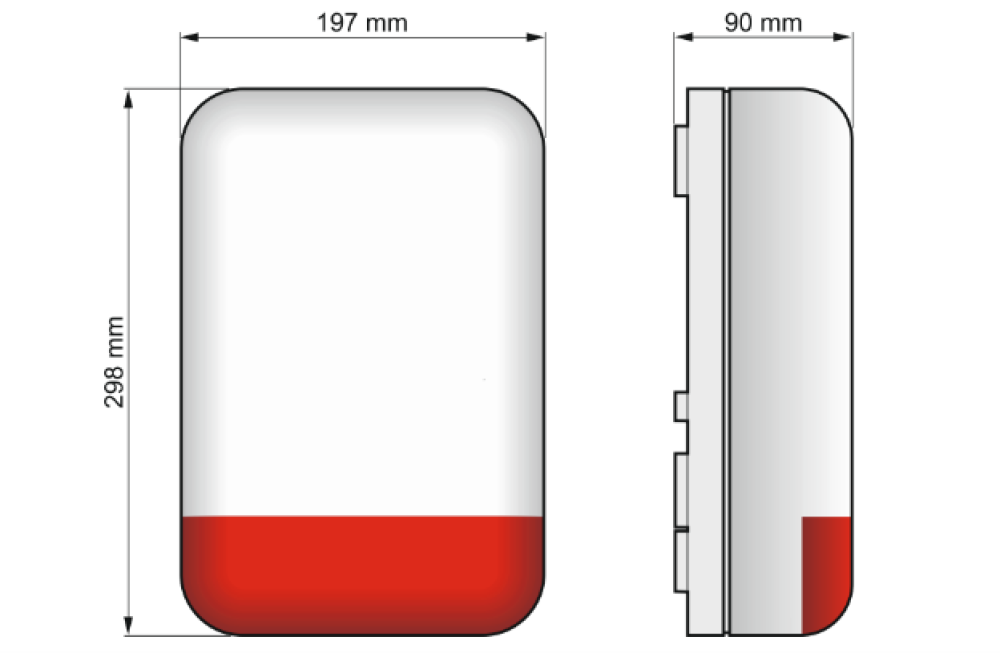

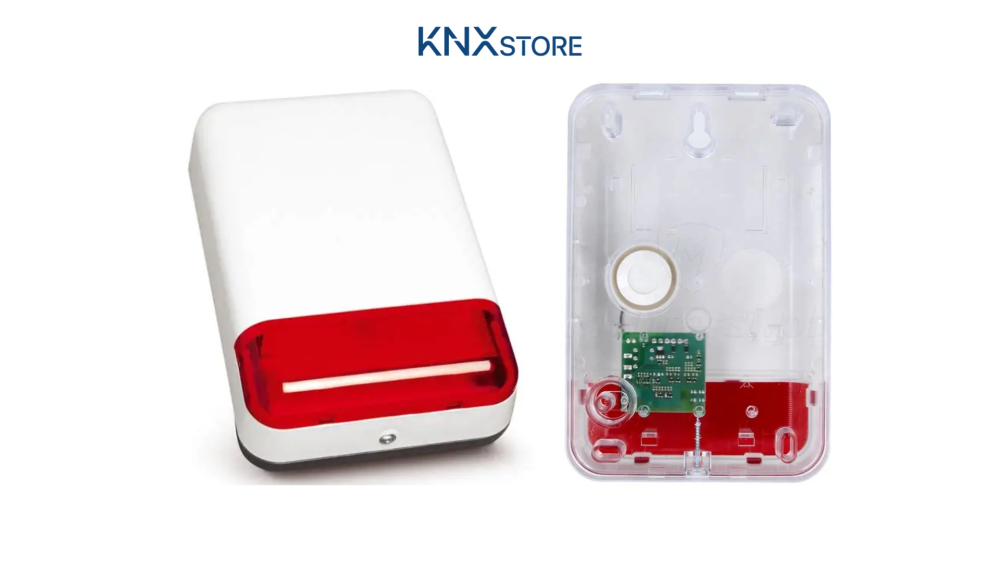

Satel SPL-2030 R - Còi Báo Động Quang-Âm Ngoài Trời
SPL-2030 R là còi báo động quang-âm ngoài trời với vỏ polycarbonate chịu va đập, thiết kế cho lắp đặt ngoài trời dài hạn theo EN50130-5 Class III. Tín hiệu quang và âm thanh điều khiển độc lập qua terminal +SO- và +SA-.

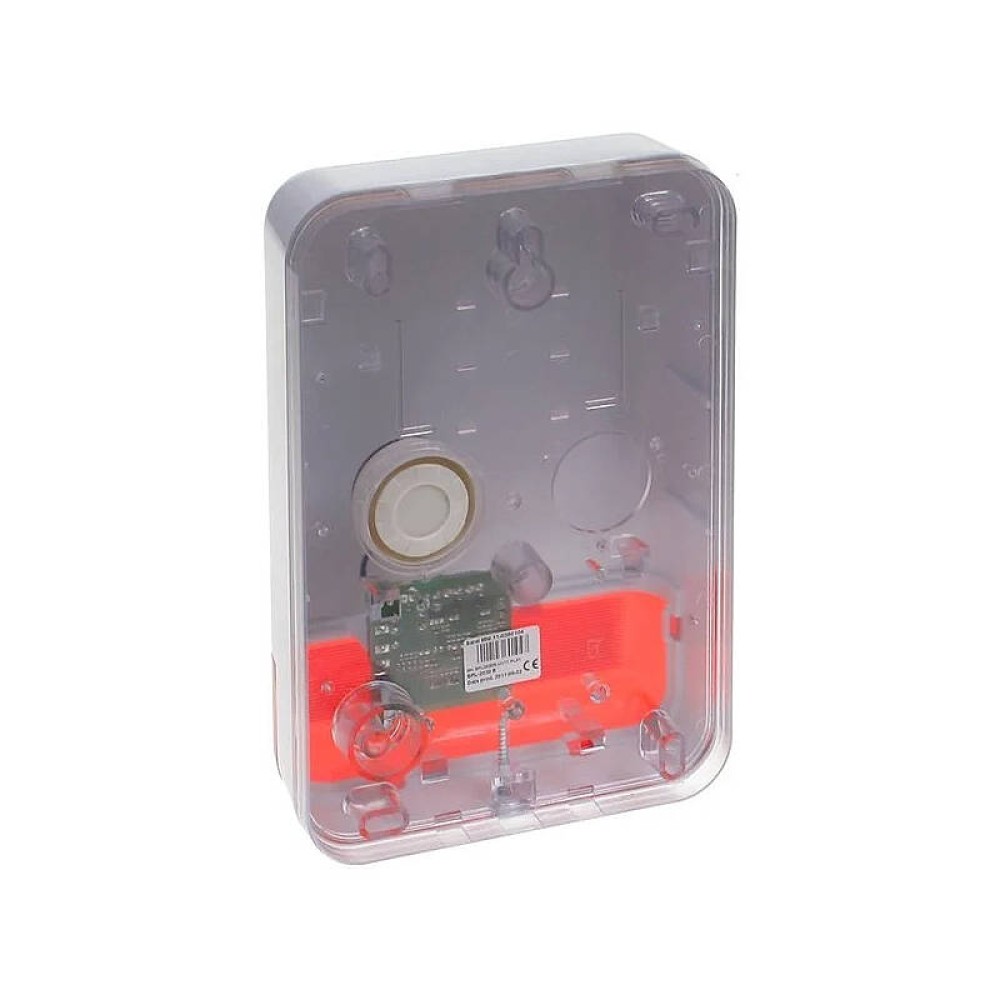

Tùy chọn tấm chắn bên trong bằng tôn mạ kẽm bảo vệ bo mạch và transducer khỏi hư hại cơ học. Tùy chọn thêm SPL-TO: cảm biến tamper quang học phát hiện hành vi bơm foam PUR vào bên trong để vô hiệu hóa transducer - mức bảo vệ phù hợp cho công trình yêu cầu an ninh cao.
Tương thích với INTEGRA 64 PLUS, INTEGRA 128 PLUS, INTEGRA 256 PLUS và hầu hết trung tâm báo động 12V DC.
Phân biệt các biến thể màu
| SKU | Màu LED quang báo |
|---|---|
| SPL-2030 R | Đỏ (Red) |
| SPL-2030 BL | Xanh dương (Blue) |
| SPL-2030 O | Cam (Orange) |
"R" chỉ màu tín hiệu quang, không phải phiên bản phần cứng khác nhau. Thông số kỹ thuật ba biến thể là như nhau.

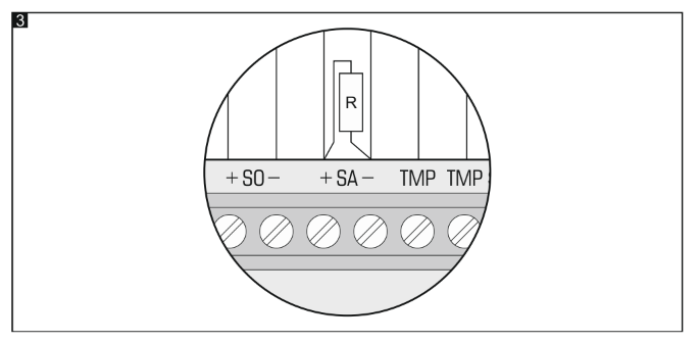

Terminal đấu nối
| Terminal | Chức năng |
|---|---|
| +SO- | Kích hoạt tín hiệu quang: cấp +12V DC vào "+" và 0V vào "-" |
| +SA- | Kích hoạt tín hiệu âm thanh: cấp +12V DC vào "+" và 0V vào "-" |
| TMP | Đầu ra tamper (NC): nối vào zone tamper của trung tâm + common ground |
Lưu ý thi công quan trọng: Một số trung tâm báo động yêu cầu điện trở R (~1kΩ) đấu song song vào các đầu +SA-. Nếu bỏ qua, còi phát tiếng vo ve khi không hoạt động.

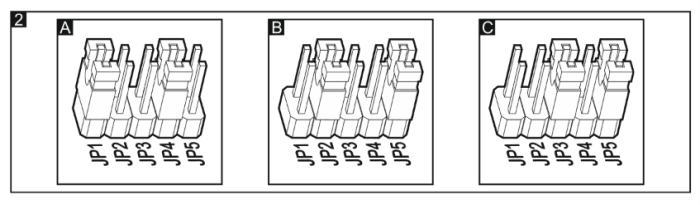

Chọn tone âm thanh (jumper)
| Cấu hình jumper | Tone |
|---|---|
| A | Tone 1 |
| B | Tone 2 |
| C | Tone 3 |
Xem hình 2 trong datasheet để biết vị trí chính xác của jumper P1-P5 trên bo mạch.
Tamper bổ sung SPL-TO
Cảm biến tamper quang học SPL-TO (phụ kiện tùy chọn) phát hiện hành vi bơm foam PUR vào bên trong để vô hiệu hóa transducer - một hình thức tấn công thực tế nhằm làm im tiếng còi. Đấu nối:
- Như mạch tamper độc lập, hoặc
- Đấu nối tiếp vào mạch tamper chính của SPL-2030 R
Khuyến nghị dùng SPL-TO cho công trình có yêu cầu an ninh cao (ngân hàng, kho bạc, trung tâm dữ liệu).
Template lỗ bắt vít
Template SPL-2030 R dùng chung cho: SPL-2010, SPL-2030, SPLZ-1011, SPL-5010, SPL-5020.
| Thông số | Giá trị |
|---|---|
| Khoảng cách lỗ theo chiều ngang | 133.2mm |
| Khoảng cách lỗ theo chiều dọc | 216.7mm |
| Tổng chiều cao template | 253.2mm |
| Offset lỗ phụ bên trái | 10mm |
| Offset lỗ phụ bên phải | 2.7mm |
Hướng dẫn lắp đặt
- Tháo vít khóa nắp, nâng nắp ~60° và tháo ra.
- Đặt đế lên tường, đánh dấu vị trí lỗ khoan theo template (gồm lỗ tamper).
- Khoan lỗ, luồn cáp qua lỗ mở ở đế.
- Bắt vít đế vào tường. Không vặn quá chặt phần tamper - tránh gãy phần thu hẹp nhựa.
- Đấu dây vào terminal theo sơ đồ.
- Chọn tone bằng jumper.
- Lắp nắp và khóa vít.
- Cấp nguồn, kích hoạt test từ trung tâm và kiểm tra hoạt động.
Khoảng trống tối thiểu phía trên: 4.5cm - nếu không đủ sẽ không tháo được nắp. Lỗ thoát nước: Không bịt kín - để nguyên.
Lưu ý về thông số dòng tiêu thụ
Datasheet phiên bản 07/23 ghi dòng tối đa (maximum): quang 30mA, âm thanh 180mA. Tài liệu cũ hơn ghi dòng trung bình (average): 35mA (quang), 250mA (âm thanh). Đây là hai cách đo khác nhau. Khi tính tải nguồn cho tủ điện, nên dùng con số maximum: 30mA + 180mA = 210mA khi cả hai hoạt động.
Kết luận
Satel SPL-2030 R là còi báo động ngoài trời Class III phù hợp cho dự án cần mức bảo vệ cao hơn SP-4001 (Class II), đặc biệt khi kết hợp SPL-TO để chống foam PUR. Template lỗ khoan dùng chung với nhiều model SPL khác tiện cho nâng cấp sau này.
KNXStore cung cấp SPL-2030 R cùng toàn bộ hệ sinh thái trung tâm Satel. Liên hệ để được tư vấn chọn công suất nguồn cấp và kết hợp với INTEGRA 256 PLUS hoặc các trung tâm tương thích.
