Satel ACU-120: Bộ Điều Khiển Hệ Thống Không Dây ABAX (ABAX Wireless System Controller)
Satel ACU-120 là wireless system controller dùng giao thức ABAX (thế hệ 1), kết nối với bảng điều khiển trung tâm qua keypad bus (CKM/DTM) và expander bus (CKE/DTE). Module hỗ trợ tối đa 48 ABAX wireless devices, 8 wireless keypads và 248 APT-100 keyfobs, hoạt động trên băng tần 868.0 đến 868.6 MHz với mã hóa hai chiều. ACU-120 tương thích với INTEGRA 64, INTEGRA 64 PLUS, INTEGRA 128 PLUS, INTEGRA 256 PLUS, VERSA 10, VERSA 15 và VERSA Plus, VERSA IP. Điểm khác biệt so với ACU-270: ACU-120 dùng hai antenna diversification tự động nhưng không có tamper phát hiện giật khỏi tường, trong khi ACU-270 bổ sung tính năng tamper tường và form factor nhỏ hơn.

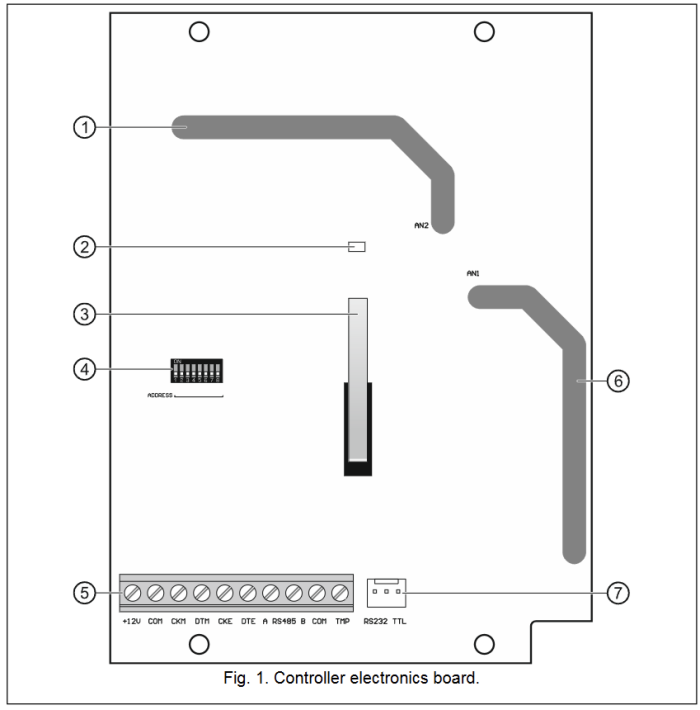

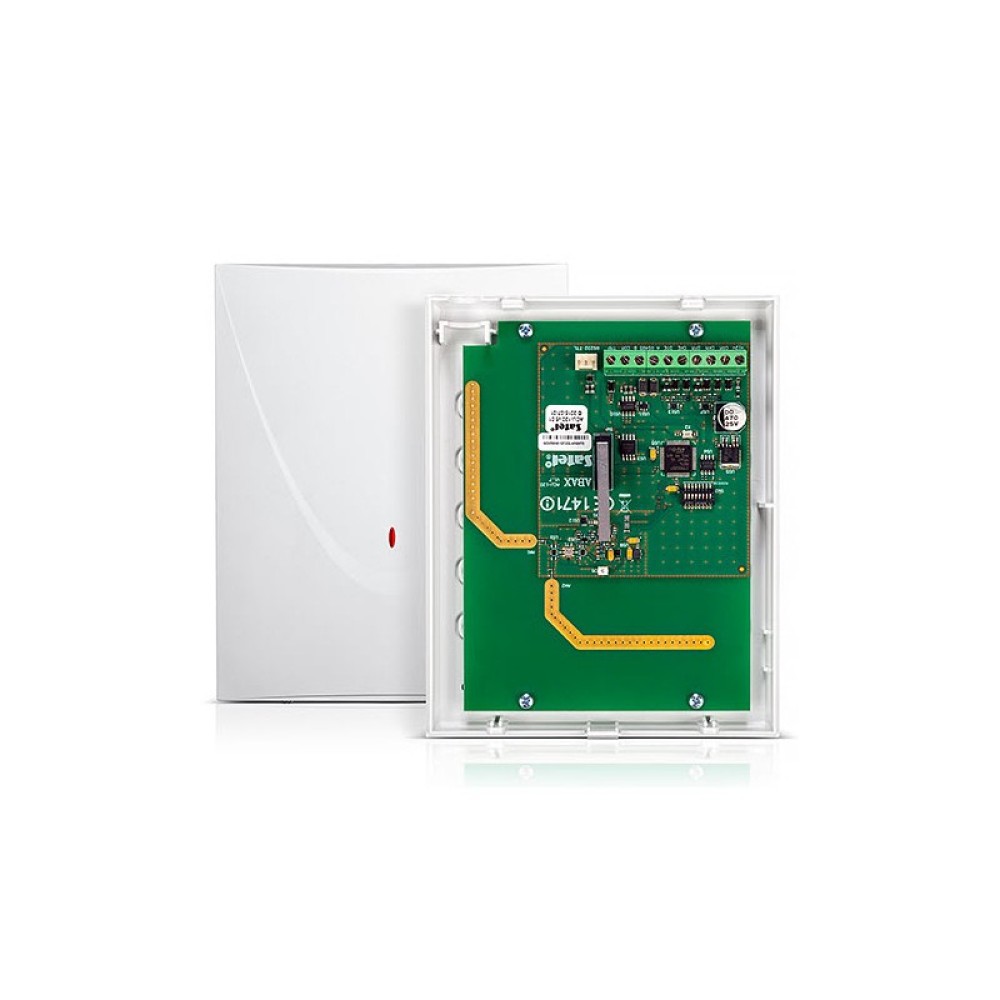

Sơ đồ đấu dây (Terminal Block)
| Terminal | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12 V DC ±15%, từ panel, expander nguồn, hoặc PSU tối đa 3 A |
| COM | Ground chung | Kết nối COM của panel |
| CKM | Keypad bus clock | Kết nối CKM của panel (dùng khi hỗ trợ wireless keypads) |
| DTM | Keypad bus data | Kết nối DTM của panel (dùng khi hỗ trợ wireless keypads) |
| CKE | Expander bus clock | Kết nối CKE của panel |
| DTE | Expander bus data | Kết nối DTE của panel |
| A RS485 B | RS-485 bus | Dự phòng cho ứng dụng tương lai, chưa kích hoạt firmware 5.03 |
| TMP | Tamper input (NC) | Kết nối song song với tamper switch. Nếu không dùng: nối TMP xuống COM |
Lưu ý cáp: Dùng cáp không bọc lưới (unshielded non-twisted). Nếu dùng twisted-pair, tín hiệu DTM/CKM hoặc CKE/DTE (clock và data) không được đi chung một pair xoắn. Tất cả conductor phải đi trong một cáp duy nhất. Tiết diện dây nguồn: 1 đến 2.5 mm².
Chọn vị trí lắp đặt ACU-120
ACU-120 chỉ lắp indoor, trong không gian có độ ẩm bình thường. Trước khi cố định vị trí, xác định toàn bộ wireless devices dự kiến kết nối và kiểm tra tầm phủ sóng từ vị trí đó. Tường dày, vách ngăn kim loại làm suy giảm tín hiệu radio đáng kể.
Lắp ACU-120 ở độ cao nhất có thể trong khu vực phục vụ, tránh bị che khuất bởi luồng người di chuyển. Không lắp gần tủ điện, biến áp hoặc nguồn nhiễu điện từ: đây là nguyên nhân phổ biến dẫn đến mất liên lạc không ổn định với các wireless device ở tầm trung.
Khi triển khai nhiều ACU-120 trong cùng một tòa nhà, các module tự động đồng bộ hóa khi khởi động và sau mỗi thao tác thêm/xóa device. Số lượng thiết bị có thể hoạt động trong tầm phủ sóng của nhau phụ thuộc vào response period đã cấu hình.
Cấu hình DIP switch
DIP switch 7: Chọn antenna phát
| Vị trí SW7 | Antenna dùng để phát |
|---|---|
| OFF | Antenna 1 (AN1) |
| ON | Antenna 2 (AN2) |
Chọn antenna có phân cực phù hợp với wireless devices đã lắp để cải thiện chất lượng tín hiệu. ACU-120 tự động chọn antenna tốt hơn cho phần nhận (antenna diversification).

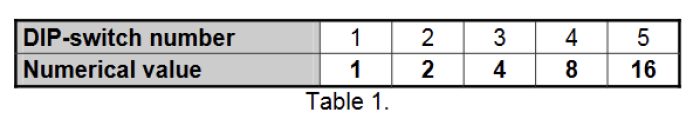

DIP switch 1-5: Địa chỉ (chỉ khi kết nối INTEGRA/INTEGRA Plus)
| DIP switch | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Giá trị (ON) | 1 | 2 | 4 | 8 | 16 |
Địa chỉ = tổng giá trị các switch ở vị trí ON. Địa chỉ phải khác với tất cả devices khác trên expander bus. Khi thêm ACU-120 thứ hai vào cùng panel: đặt địa chỉ cao hơn controller đã có.
DIP switch 8: Chọn loại panel
| Vị trí SW8 | Panel |
|---|---|
| OFF | INTEGRA / INTEGRA Plus |
| ON | VERSA / VERSA Plus / VERSA IP |
Khi kết nối VERSA series: trạng thái switch 1-6 không ảnh hưởng.

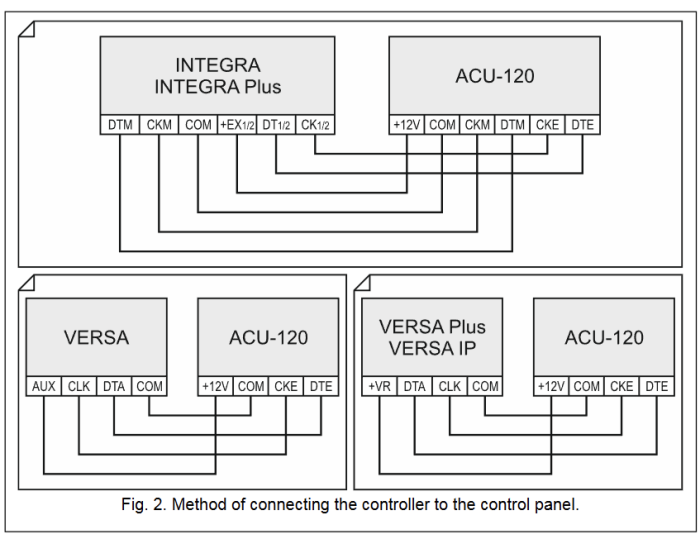

Kết nối với bảng điều khiển trung tâm
Kết nối INTEGRA / INTEGRA Plus
Kết nối cả 4 terminal bus: CKM, DTM (keypad bus), CKE, DTE (expander bus) và COM về các terminal tương ứng trên panel. Nếu không cần hỗ trợ wireless keypads, CKM và DTM có thể bỏ qua, chỉ cần CKE, DTE và COM.

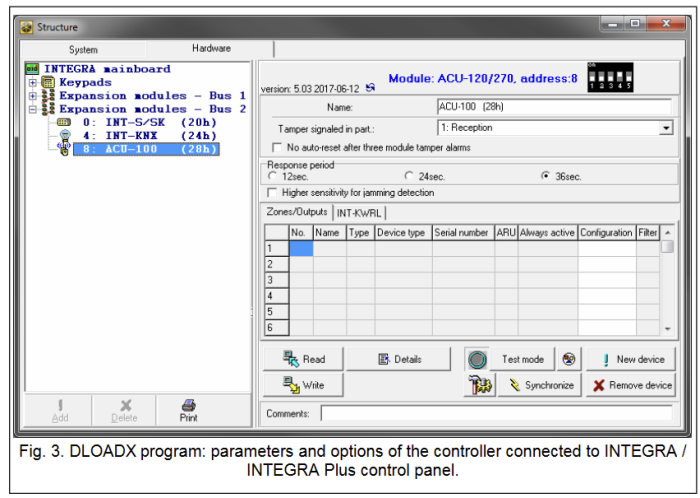

Sau khi đấu dây và cấp nguồn, chạy chức năng identification trên panel. Module sẽ được nhận dạng là "ACU-100". Cấu hình tham số tiếp theo qua DLOADX: trong cửa sổ Structure, tab Hardware, click vào tên controller trong danh sách device.
Kết nối VERSA / VERSA Plus / VERSA IP
Kết nối CKE, DTE và COM vào bus tương ứng của panel. CKM và DTM không cần thiết cho VERSA series. Đặt DIP switch 8 = ON trước khi cấp nguồn.
Cấu hình trong service mode của panel: menu 2. HARDWARE > 1. KPDS & EXPS > 2. SETTINGS. Các chức năng synchronize và test mode nằm trong 3. WIRELESS MOD.
Lưu ý quan trọng: ACU-120 chỉ hoạt động với giao thức ABAX (thế hệ 1). Không tương thích với ABAX 2 devices (ACU-220 và ACU-280 mới hỗ trợ ABAX 2).
Response period và số lượng thiết bị tối đa
Response period là khoảng thời gian ACU-120 polling các wireless device để thu thập trạng thái và gửi lệnh cấu hình. Giá trị cấu hình được: 12, 24 hoặc 36 giây.
| Response period | Số devices tối đa trong tầm phủ sóng chung |
|---|---|
| 12 giây | lên đến 150 devices |
| 24 giây | lên đến 300 devices |
| 36 giây | lên đến 450 devices |
Ngoài khoảng polling định kỳ, tamper alarm và violation từ detector hoạt động ở chế độ active được gửi ngay lập tức, không chờ response period.
Response period cũng ảnh hưởng trực tiếp đến tuổi thọ pin của wireless device: polling càng thưa, pin càng bền.
Khi triển khai ABAX trên công trình văn phòng nhiều tầng với nhiều ACU-120 song song, cần chạy chức năng Synchronize trên từng controller để các module tự điều chỉnh lịch phát không chồng chéo nhau. Đây là bước thường bị bỏ qua khi lắp controller mới vào hệ thống đang vận hành.
Wireless devices được hỗ trợ (ABAX 1)
ACU-120 hỗ trợ toàn bộ catalog ABAX (thế hệ 1). Một số device tiêu biểu:
Detectors:
- AFD-100: wireless water flood detector
- AGD-100: wireless glass-break detector
- AMD-100, AMD-101, AMD-102, AMD-103: wireless magnetic contact (các biến thể)
- APD-100: wireless PIR detector
- APMD-150: wireless dual technology motion detector
- AOD-200: wireless outdoor dual technology motion detector
- AOCD-250: wireless outdoor dual technology curtain detector
- ARD-100: wireless reorientation detector
- ASD-100, ASD-110: wireless smoke detector
Keypads:
- INT-KWRL: wireless LCD keypad cho INTEGRA series (tối đa 8 keypads trên 1 ACU-120)
- VERSA-KWRL: wireless keypad cho VERSA series
Keyfobs:
- APT-100 / MPT-350: two-way keyfob ABAX, tối đa 248 trên 1 controller (số thực tế bị giới hạn bởi panel)
Sirens:
- ASP-100, ASP-105, ASP-200, ASP-205: wireless indoor/outdoor siren
Expanders:
- ACX-200: wireless hardwired zone/output expander
- ARU-100: radio signal repeater ABAX
Lưu ý: AMD-101 có thể cấu hình chiếm 1 hoặc 2 vị trí trong danh sách device của controller (firmware 5.03 trở lên).
Cập nhật firmware
Cập nhật firmware ACU-120 qua cổng RS-232 TTL trên board mạch, sử dụng converter USB-RS của Satel và phần mềm ABAX Soft. Không thể cập nhật firmware từ xa qua radio. Cần tắt nguồn và kết nối vật lý với máy tính.
Satel định kỳ phát hành firmware mới bổ sung hỗ trợ thiết bị mới (ví dụ: INT-KWRL được bổ sung từ firmware 5.03). Kiểm tra phiên bản firmware hiện tại trước khi thêm thiết bị mới vào hệ thống.
So sánh ACU-120 và ACU-270
| Tiêu chí | ACU-120 | ACU-270 |
|---|---|---|
| Giao thức | ABAX (thế hệ 1) | ABAX (thế hệ 1) |
| Tương thích panel | INTEGRA, INTEGRA Plus, VERSA, VERSA Plus, VERSA IP | INTEGRA, INTEGRA Plus, VERSA, VERSA Plus, VERSA IP |
| Số ABAX devices tối đa | 48 | 48 |
| Số wireless keypads tối đa | 8 | 8 |
| Số APT-100 keyfobs tối đa | 248 | 248 |
| Antenna diversification | Có (tự động chọn antenna nhận tốt hơn) | Không đề cập riêng |
| Tamper | Phát hiện mở nắp vỏ | Phát hiện mở nắp VÀ giật khỏi tường (2 chiều) |
| Kích thước vỏ | 126 x 158 x 32 mm | Nhỏ hơn (form factor compact hơn) |
| Khối lượng | 202 g | Nhẹ hơn |
| Bus kết nối | Keypad bus (CKM/DTM) + Expander bus (CKE/DTE) | Keypad bus (CKM/DTM) + Expander bus (CKE/DTE) |
| RS-485 | Dự phòng, chưa kích hoạt | Dự phòng, chưa kích hoạt |
| Firmware update | RS-232 TTL qua USB-RS | RS-232 TTL qua USB-RS |
| Phiên bản firmware | 5.03 | 5.03 |
| Ứng dụng phù hợp | Hệ thống cần số lượng keyfob lớn, không yêu cầu tamper tường | Công trình yêu cầu tamper tường, không gian lắp đặt hạn chế |
Khuyến nghị lựa chọn: Nếu yêu cầu bảo mật vật lý của bản thân controller là quan trọng (ví dụ lắp trong panel room có nguy cơ truy cập trái phép), ACU-270 với tamper 2 chiều là lựa chọn phù hợp hơn. Nếu không, ACU-120 và ACU-270 có tính năng wireless tương đương nhau.
Kết luận
Satel ACU-120 là wireless controller ABAX thế hệ 1 phù hợp cho hệ thống INTEGRA và VERSA khi kho thiết bị ABAX 1 đã được đầu tư. Khả năng hỗ trợ 48 devices, 8 keypads và 248 keyfobs trên một controller đáp ứng hầu hết quy mô dự án dân dụng và thương mại vừa. Antenna diversification tự động và khả năng chạy nhiều controller đồng thời với tự đồng bộ response period là hai điểm kỹ thuật cần nắm rõ trước khi thiết kế topology. Với dự án mới chưa có thiết bị ABAX 1, cân nhắc nâng lên ACU-220 để tiếp cận ABAX 2 với nhiều tính năng hơn và hỗ trợ PERFECTA series.
