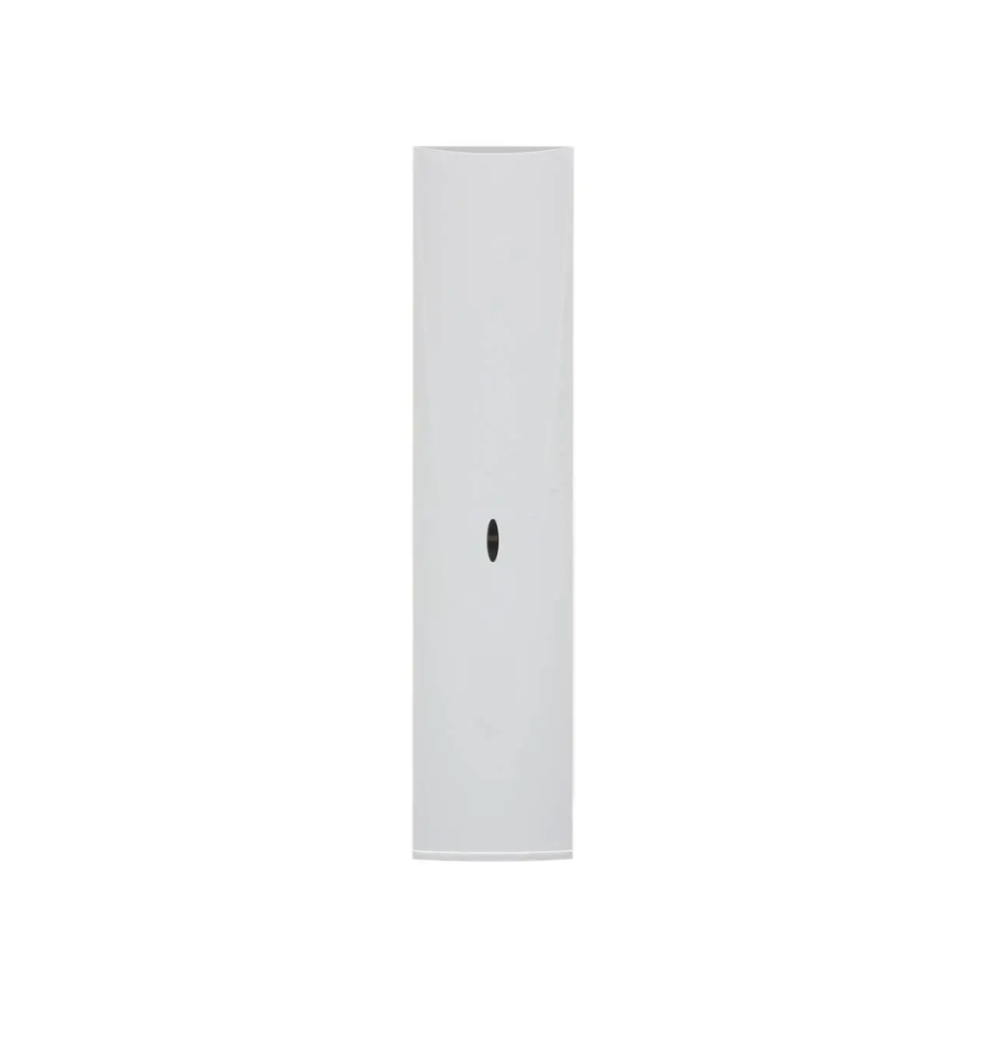

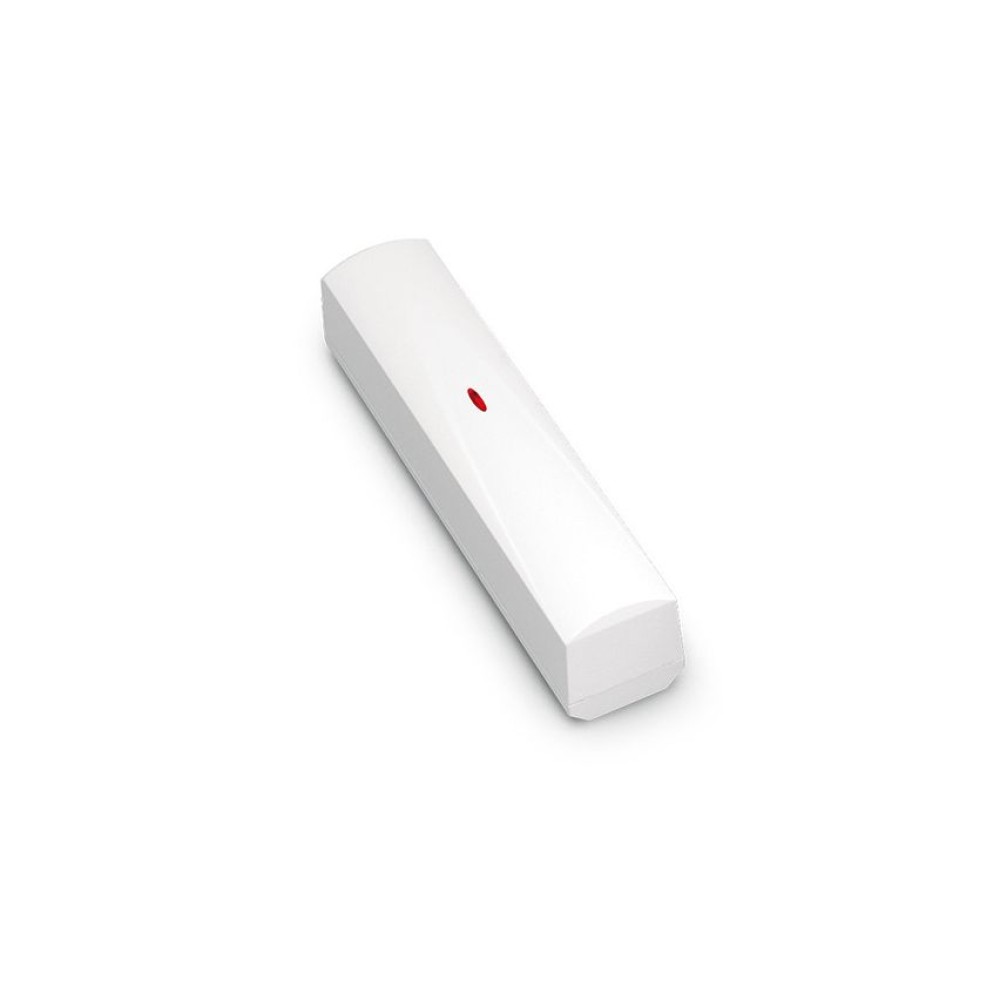

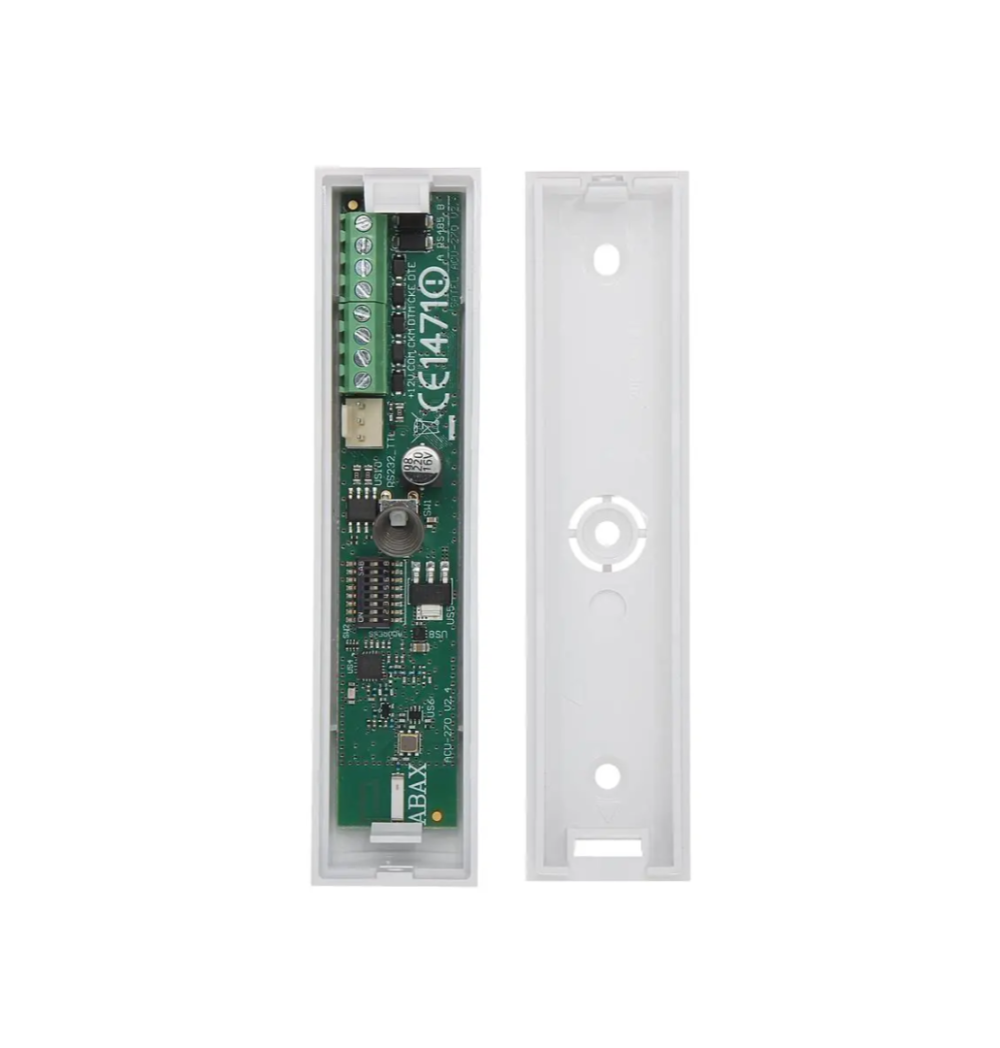

Satel ACU-270 Bộ Điều Khiển Hệ Thống Không Dây ABAX, Tamper 2 Chiều
Satel ACU-270 là wireless system controller dùng giao thức ABAX (thế hệ 1), tương thích hoàn toàn với ACU-120 về mặt wireless: cùng 48 ABAX devices, 8 keypads, 248 APT-100 keyfobs, băng tần 868 MHz mã hóa hai chiều. Điểm khác biệt chính của ACU-270 là tamper protection 2 chiều: phát hiện cả mở nắp vỏ lẫn giật controller khỏi tường. Đây là yêu cầu tiêu chuẩn trong nhiều dự án an ninh Grade 2 khi bản thân module wireless controller phải được bảo vệ vật lý. ACU-270 tương thích với INTEGRA 64, INTEGRA 64 PLUS, INTEGRA 128 PLUS, INTEGRA 256 PLUS, VERSA 10, VERSA 15, VERSA Plus và VERSA IP.

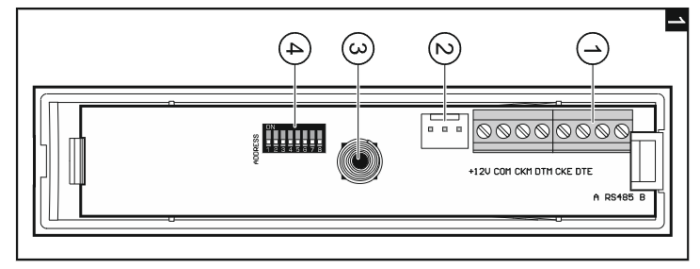

Sơ đồ đấu dây (Terminal Block)
| Terminal | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12 V DC ±15%, từ panel, expander nguồn, hoặc PSU tối đa 3 A |
| COM | Ground chung | |
| CKM | Keypad bus clock | Kết nối khi cần hỗ trợ wireless keypads |
| DTM | Keypad bus data | Kết nối khi cần hỗ trợ wireless keypads |
| CKE | Expander bus clock | Luôn kết nối với expander bus của panel |
| DTE | Expander bus data | Luôn kết nối với expander bus của panel |
| A RS485 B | RS-485 bus | Dự phòng cho ứng dụng tương lai |
Lưu ý cáp: Dùng cáp không bọc lưới (unshielded non-twisted). Tín hiệu clock (CKM hoặc CKE) và data (DTM hoặc DTE) không được đi chung một pair xoắn khi dùng twisted-pair. Tiết diện dây nguồn: 1 đến 2.5 mm². Đường kính cable entry tối đa 5 mm.
Chọn vị trí lắp đặt
ACU-270 lắp indoor, trong không gian có độ ẩm bình thường. Lắp ở độ cao nhất có thể để tối ưu tầm phủ sóng và tránh bị che khuất. Không lắp gần tủ điện, biến áp hoặc nguồn nhiễu điện từ.
Với ACU-270, vị trí lắp còn cần tính đến yếu tố bảo mật vật lý: tamper tường sẽ báo alarm nếu ai đó cố giật module ra khỏi tường. Điều này có nghĩa là ACU-270 thích hợp lắp trong panel room hoặc vị trí tiếp cận có kiểm soát, nơi mà tamper tường thực sự có giá trị bảo vệ. Nếu ACU-270 lắp trong hộp kim loại lớn có khóa, tamper tường ít có ý nghĩa thực tế so với tamper nắp hộp.
Sức kéo lắp đặt tối thiểu: 50 N (pull-off force). Dùng wall plugs và screws đi kèm. Đặt cable entry ở phía dưới hoặc đáy vỏ.
Cấu hình DIP switch
DIP switch 1-5: Địa chỉ (chỉ khi kết nối INTEGRA/INTEGRA Plus)
| DIP switch | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Giá trị (ON) | 1 | 2 | 4 | 8 | 16 |
Địa chỉ phải khác toàn bộ devices khác trên expander bus. Khi thêm ACU-270 vào hệ thống đã có ABAX controller: đặt địa chỉ cao hơn controller đang có.
DIP switch 8: Chọn loại panel
| Vị trí SW8 | Panel |
|---|---|
| OFF | INTEGRA / INTEGRA Plus |
| ON | VERSA / VERSA Plus / VERSA IP |
Khi kết nối VERSA: trạng thái switch 1-6 không ảnh hưởng.
Không có DIP switch riêng cho antenna phát như ACU-120, mặc định dùng antenna built-in.

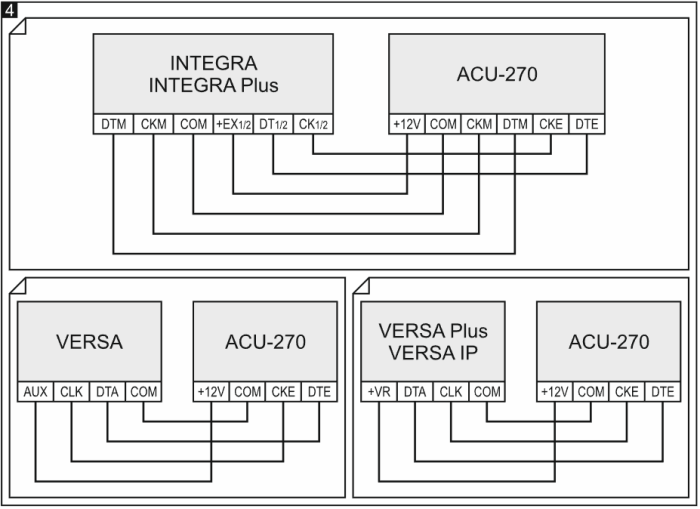

Kết nối với bảng điều khiển trung tâm
INTEGRA / INTEGRA Plus
Kết nối CKM, DTM (keypad bus), CKE, DTE (expander bus) và COM về terminals tương ứng trên panel. Nếu không cần wireless keypads: chỉ cần CKE, DTE và COM.
Sau khi cấp nguồn, chạy identification trên panel. Module được nhận dạng là "ACU-100" (giống ACU-120). Cấu hình qua DLOADX trong cửa sổ Structure, tab Hardware.
VERSA / VERSA Plus / VERSA IP
Kết nối CKE, DTE và COM. Đặt DIP switch 8 = ON. Cấu hình trong service mode: 2. HARDWARE > 1. KPDS & EXPS > 2. SETTINGS.
Giao thức ABAX 1 duy nhất: Tương tự ACU-120, ACU-270 không tương thích với ABAX 2 devices. Không kết nối thiết bị ABAX 2 (AMD-200, APT-200, v.v.) vào ACU-270.
Response period và management đa controller
Response period của ACU-270 hoạt động giống ACU-120: 12, 24 hoặc 36 giây.
| Response period | Devices tối đa trong tầm phủ sóng chung | Ảnh hưởng pin |
|---|---|---|
| 12 giây | lên đến 150 devices | Tiêu thụ pin nhiều nhất |
| 24 giây | lên đến 300 devices | Trung bình |
| 36 giây | lên đến 450 devices | Tiêu thụ pin ít nhất, pin bền nhất |
Khi nhiều ACU-270 (hoặc mix ACU-120 và ACU-270) trong tầm phủ sóng nhau: chạy Synchronize trên tất cả controllers. Quá trình này tự điều chỉnh lịch polling để tránh xung đột truyền sóng giữa các controller. Synchronize tự động khi khởi động và sau mỗi thao tác thêm/xóa device, nhưng nên chạy thủ công sau khi lắp controller mới vào hệ thống đang có thiết bị.
Ngoài polling định kỳ, tamper alarm và violation từ detector active mode gửi ngay lập tức không chờ response period.
Test mode và commissioning
Vào test mode từ panel hoặc DLOADX để kiểm tra sau khi lắp đặt. Trong test mode:
- LED trên wireless devices được kích hoạt để xác nhận trực quan thiết bị nào đang hoạt động
- Siren ASP-105 và ASP-205 bị block để tránh gây ồn trong quá trình test
- Test mode tự tắt sau 30 phút kể từ khi thoát cài đặt DLOADX hoặc thoát service mode panel
Cần lưu ý: AMD-103 không thể vào test mode từ xa. Đối với detector này, test phải thực hiện trực tiếp tại thiết bị.
Theo EN50131, level tín hiệu radio của wireless devices bị giảm trong test mode để tuân thủ quy định phát xạ.
Wireless devices và keypads được hỗ trợ
ACU-270 hỗ trợ toàn bộ catalog ABAX 1, giống ACU-120:
Keypads không dây: INT-KWRL (tối đa 8 trên 1 controller), VERSA-KWRL
Keyfobs: APT-100 / MPT-350 ABAX, tối đa 248 (giới hạn thực tế bởi panel)
Detectors tiêu biểu: AFD-100, AGD-100, AMD-100/101/102/103, APD-100, APMD-150, AOD-200, AOCD-250, ASD-100/110
Sirens: ASP-100, ASP-105, ASP-200, ASP-205
Expanders: ACX-200 (wireless hardwired zone/output expander), ARU-100 (radio repeater)
Firmware 5.03: hỗ trợ INT-KWRL và cấu hình AMD-101 chiếm 1 hoặc 2 vị trí trong danh sách device.
ACU-270 phù hợp với dự án nào?
ACU-270 là lựa chọn phù hợp khi:
- Dự án yêu cầu tamper vật lý đầy đủ cho bản thân wireless controller (EN50131 Grade 2 với tamper wall detection)
- Không gian lắp đặt chật, cần form factor nhỏ hơn ACU-120
- Hệ thống đã có ABAX 1 devices và cần mở rộng thêm controller
- Panel là INTEGRA hoặc VERSA series
Không phù hợp khi:
- Cần tích hợp ABAX 2 devices mới: dùng ACU-220 hoặc ACU-280
- Panel là PERFECTA 32-WRL hoặc PERFECTA 64 M: dùng ACU-220/ACU-280
- Cần Modbus RTU để kết nối BMS: dùng ACU-280
Kết luận
Satel ACU-270 là wireless controller ABAX 1 cho các dự án cần bảo vệ vật lý toàn diện cho thiết bị an ninh, với tamper 2 chiều là điểm phân biệt chính so với ACU-120. Form factor nhỏ hơn thuận lợi khi không gian panel room hạn chế. Về chức năng wireless, ACU-270 và ACU-120 tương đương hoàn toàn: cùng giao thức ABAX 1, cùng số lượng devices hỗ trợ, cùng tương thích panel. Với dự án mới không có ràng buộc về ABAX 1 devices, cân nhắc nâng lên ACU-220 để tiếp cận ABAX 2 và hỗ trợ thêm PERFECTA 64 M.
