Kanonbus KAC001 Gateway IP Router/Modbus RTU Điều Hòa VRF Tương Thích Daikin, Mitsubishi, Samsung Và 8 Thương Hiệu Khác
Tòa nhà văn phòng 15 tầng, hệ thống điều hòa Daikin VRF được chọn từ đầu dự án, BMS yêu cầu kết nối Modbus RTU. Khách sạn 180 phòng, Samsung VRF lắp sẵn, ban quản lý muốn điều khiển tập trung và theo dõi fault code từ phòng kỹ thuật. Chung cư thương mại mix cả Mitsubishi Electric lẫn Panasonic tùy từng tầng. Ba kịch bản khác nhau, cùng một loại bài toán: làm thế nào để hệ thống điều hòa nói chuyện được với hệ thống điều khiển trung tâm?
Kanonbus KAC001 là gateway Modbus RTU được thiết kế cho bài toán này, với khả năng tương thích firmware cho 11 thương hiệu điều hòa VRF/VRV thương mại phổ biến nhất trên thị trường.
KAC001 Là Gì Và Kết Nối Điều Hòa Qua Cơ Chế Nào?

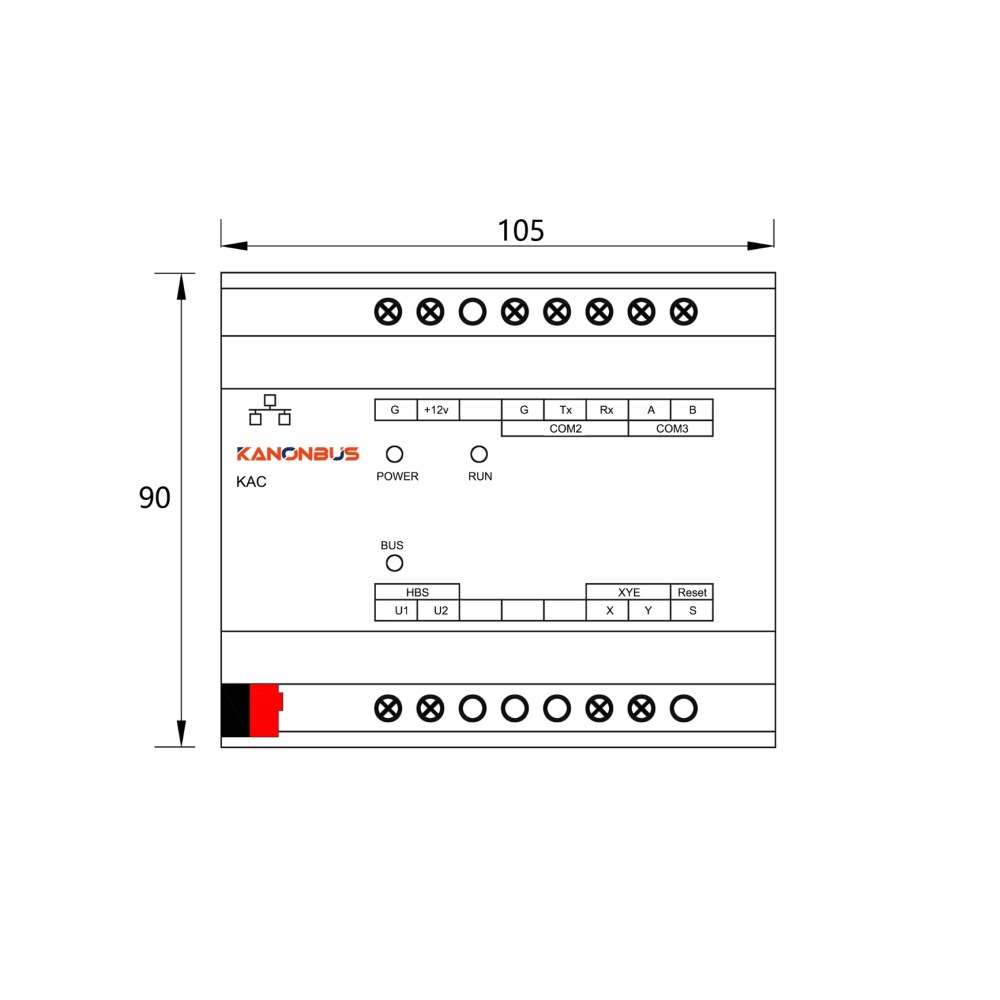

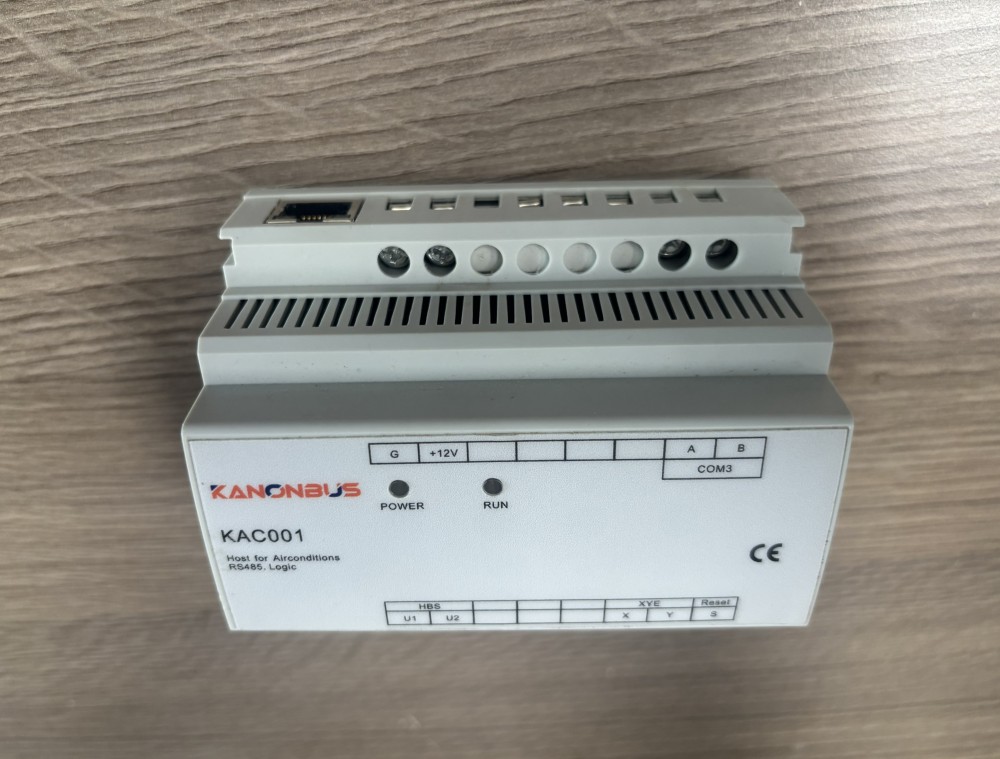

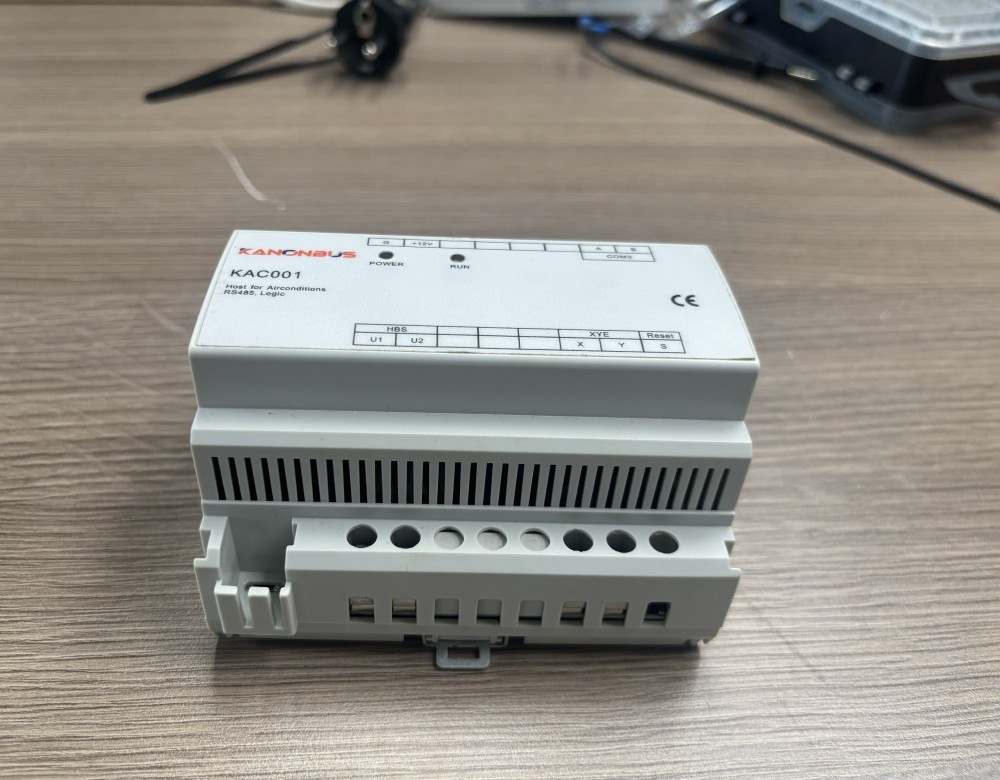

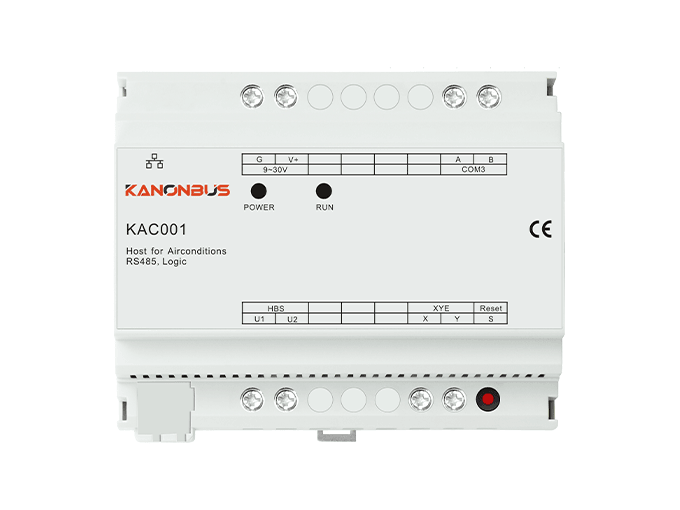

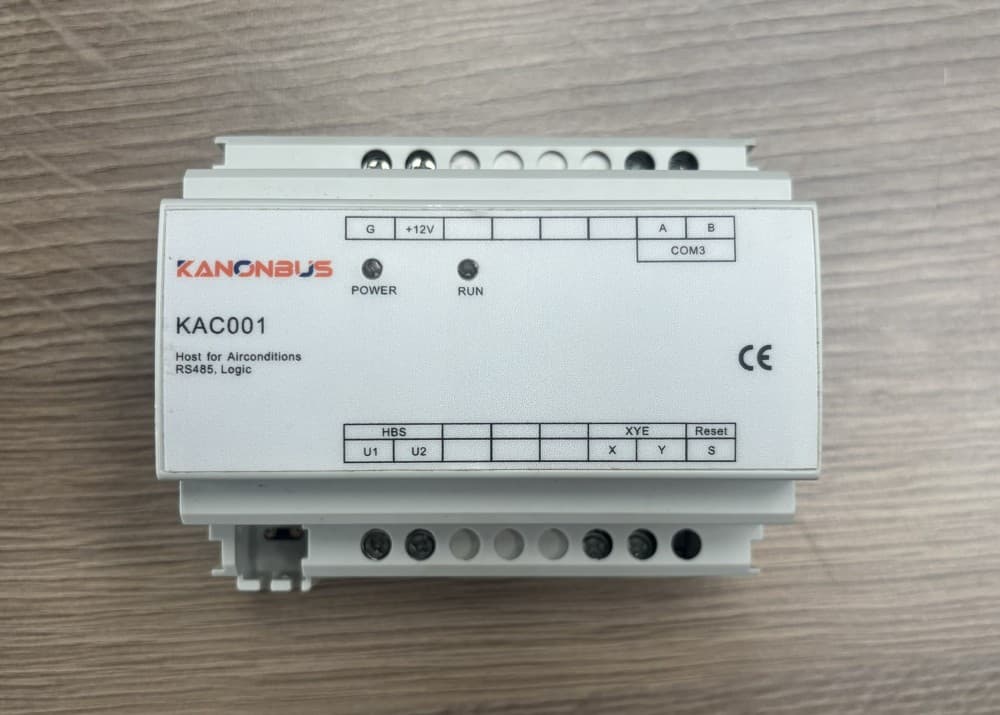

Kanonbus KAC001 là gateway kết nối trực tiếp (direct connection gateway) giữa hệ thống điều hòa trung tâm VRF/VRV và bên điều khiển thứ ba qua chuẩn Modbus RTU. Thiết bị do Shanghai Kanontec Electronic Technology (thương hiệu Kanonbus) sản xuất, lắp DIN rail trong tủ điện, nhận nguồn DC 9-30V riêng biệt.
Về phía điều hòa, KAC001 hỗ trợ hai họ giao thức proprietary phổ biến:
- HBS (Home Bus System) qua cổng U1/U2: Dùng cho Daikin (F1/F2), Toshiba (U1/U2), Mitsubishi Electric (U1/U2), Hitachi (TB3/7 A,B), Hisense, York và Panasonic. Đây là giao thức bus riêng mà các hãng dùng để kết nối indoor unit với outdoor unit và thiết bị quản lý ngoài.
- XYE qua cổng X/Y: Dùng cho Samsung (X/Y), Midea, Carrier và Mitsubishi Heavy Industries (A1/B1). Họ giao thức này phổ biến với các dòng VRF thương mại từ Đông Bắc Á và Mỹ.
Về phía điều khiển, KAC001 có hai đầu ra độc lập hoạt động song song:
- COM3 (RS485): Modbus RTU slave BMS, SCADA hoặc hệ thống quản lý tòa nhà kết nối trực tiếp qua RS485, gửi lệnh Modbus RTU để điều khiển và đọc trạng thái từng indoor unit.
- RJ45 (Ethernet): KNX IP Interface kết nối vào các hệ khác qua mạng LAN nội bộ, cho phép hệ thống KNX, Savant, Control4, Crestron và các smart platform khác giao tiếp qua KNX IP Interface mà không cần đi dây RS485 riêng.
Mười Một Thương Hiệu, Một Thiết Bị Firmware Variant Và Số Indoor Unit Tối Đa
Điểm khác biệt quan trọng của KAC001 là một thiết bị phần cứng duy nhất tương thích với nhiều thương hiệu điều hòa thông qua firmware variant được chọn khi đặt hàng. Khi SI cần gateway cho hãng nào, chỉ cần chọn đúng SKU variant tương ứng.
| Hãng điều hòa | SKU | Cổng KAC | Cổng AC | Phân cực | Indoor unit tối đa |
|---|---|---|---|---|---|
| Daikin | KAC001-DK | U1/U2 | F1, F2 | Không | 64 |
| Toshiba | KAC001-TB | U1/U2 | U1, U2 | Không | 64 |
| Mitsubishi Electric | KAC001-MSE | U1/U2 | U1, U2 | Không | 64 |
| Hitachi | KAC001-HT | U1/U2 | TB3/7 (A, B) | Không | 50 |
| Hisense / York / Panasonic | KAC001-HS/YK/PA | U1/U2 | 1, 2 | Không | 64 |
| Samsung | KAC001-SS | X/Y | X, Y | Có | 64 |
| Midea / Carrier | KAC001-MD/CR | X/Y | X, Y | Không | 64 |
| Mitsubishi Heavy Industries | KAC001-MH | X/Y | A1, B1 | Không | 48 |
Một số điểm đáng chú ý trong bảng này:
- Hisense, York và Panasonic dùng chung một firmware variant (HS/YK/PA) vì cả ba hãng dùng cùng một giao thức proprietary trên cổng U1/U2. Tương tự, Midea và Carrier dùng chung firmware (MD/CR).
- Samsung là trường hợp duy nhất yêu cầu phân cực khi đấu cổng X/Y. Tất cả các hãng còn lại đều non-polarized, đơn giản hóa đáng kể thao tác đấu dây trên công trình.
- Giới hạn indoor unit khác nhau tùy hãng: Hitachi giới hạn ở 50 unit, Mitsubishi Heavy Industries ở 48 unit, các hãng còn lại đều đạt 64 unit trên một gateway.

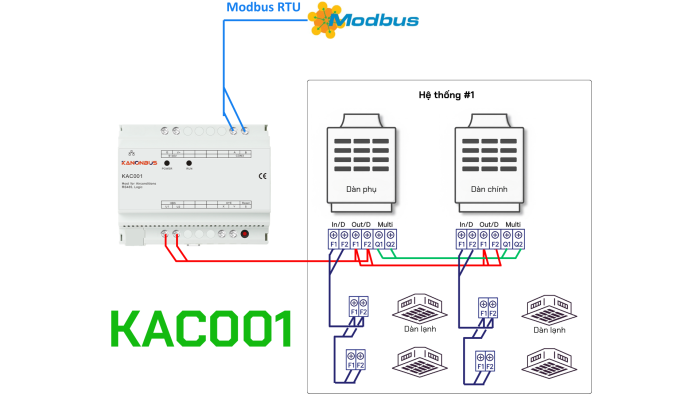

Modbus RTU Qua Cổng COM3 Và IP Giao Diện BMS Tích Hợp
Modbus RTU qua RS485 là giao thức BMS phổ biến nhất trong thực tế triển khai tại Việt Nam và khu vực. Phần lớn BMS (Building Management System), SCADA và hệ thống quản lý năng lượng tòa nhà đều có sẵn cổng RS485 Modbus RTU slave hoặc master. KAC001 tích hợp trực tiếp vào hạ tầng này mà không cần thêm converter hay middleware.
Cụ thể, KAC001 hoạt động như một Modbus RTU slave. BMS (master) gửi Modbus read/write request qua RS485, KAC001 phản hồi với trạng thái hiện tại hoặc thực thi lệnh điều khiển. Các điểm điều khiển và đọc trạng thái điển hình qua Modbus:
- On/Off từng indoor unit
- Operating mode (Auto / Cooling / Heating / Fan / Dry)
- Set point nhiệt độ
- Fan speed
- Swing direction
- Current temperature (feedback)
- Fault code theo từng indoor unit
- Filter alarm
KAC001 hỗ trợ hai phương thức kết nối Modbus song song. Modbus RTU qua COM3/RS485 dành cho BMS có sẵn cổng RS485. Modbus TCP/IP qua RJ45 dành cho BMS kết nối qua mạng Ethernet LAN mà không cần cáp RS485 riêng. Hai phương thức phục vụ cùng tập register, cùng điểm điều khiển và feedback, tùy theo hạ tầng thực tế của từng dự án.
Đặc biệt, khả năng đọc fault code trực tiếp từ từng indoor unit qua Modbus là tính năng quan trọng cho facility management. Thay vì kỹ thuật viên phải đến từng phòng để đọc display trên máy, BMS nhận fault code tức thì và log lịch sử sự cố theo từng thiết bị. Với dự án khách sạn hoặc văn phòng cho thuê, điều này rút ngắn đáng kể thời gian phát hiện và xử lý sự cố.

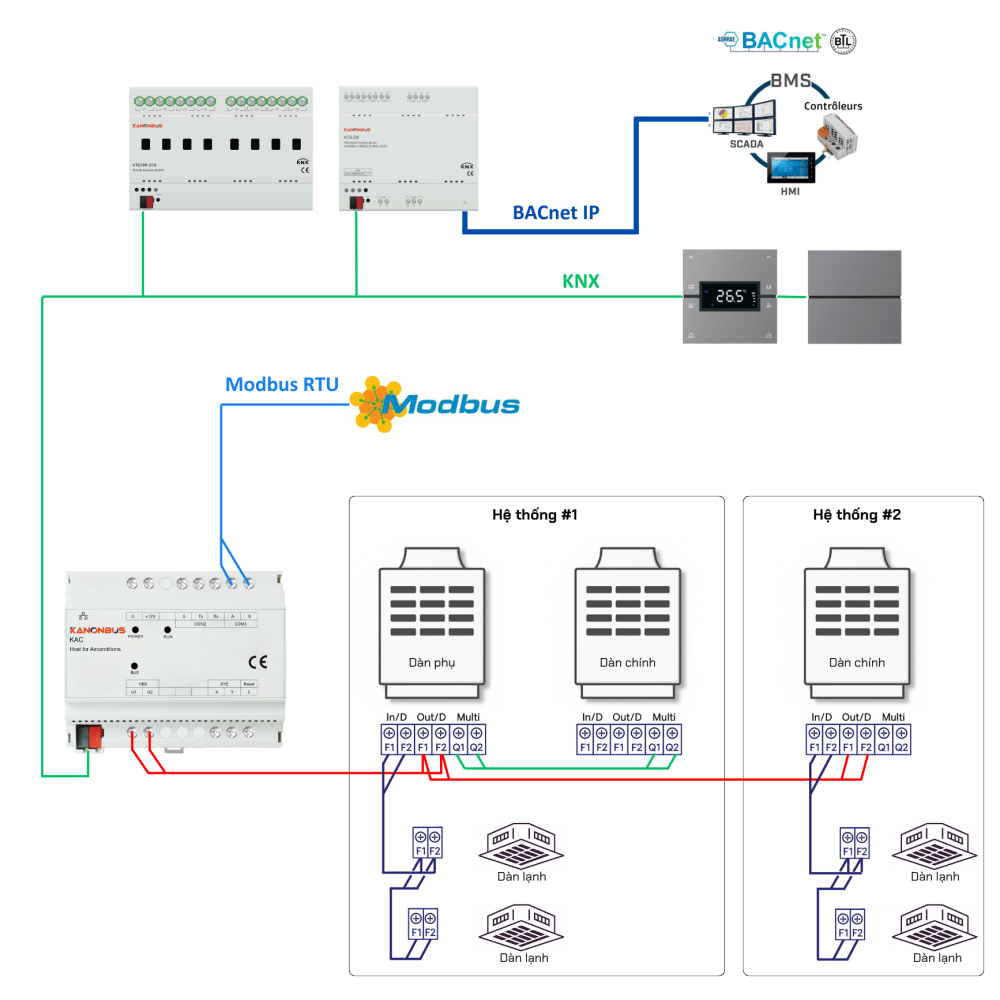

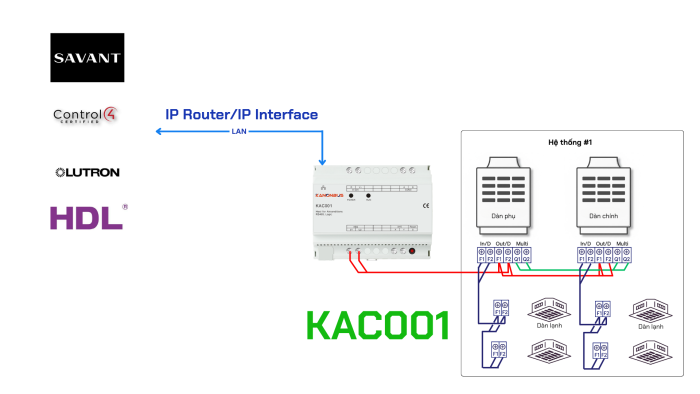

Tích Hợp KAC001 Vào Hệ Thống KNX, Savant Và Smart Platform Qua KNX IP Router
KAC001 không có KNX native, nhưng thiết bị này có thể được đưa vào hệ thống KNX thông qua KNX IP Router. Kết nối đi qua cổng RJ45 trên mạng nội bộ, giao tiếp qua KNX IP Interface. Kiến trúc:
Điều hòa VRV/VRF → KAC001 (RJ45) → KNX IP Router → KNX bus / Smart platform
Khi đã kết nối qua KNX IP Interface, toàn bộ indoor unit hiện lên như KNX device trên bus:
- Savant, Control4, Crestron và bất kỳ hệ thống tự động hóa nào giao tiếp qua KNX IP Interface đều điều khiển và đọc trạng thái điều hòa qua mạng nội bộ, không cần thêm lớp phần cứng nào khác.
- KNX IP Router vừa là điểm kết nối từ KAC001 qua RJ45, vừa là KNX IP Interface cho các controller IP truy cập vào bus. Savant panel, tablet, phần mềm quản lý gửi lệnh đến group address của từng indoor unit không khác gì điều khiển KNX actuator thông thường.
- ETS: SI lập trình logic trong ETS như với bất kỳ HVAC actuator KNX nào. Điều hòa tích hợp cùng một project với chiếu sáng, rèm và các hệ thống KNX khác trong tòa nhà.
Kiến trúc này phù hợp cho dự án đã có hệ thống KNX hoặc dự án tự động hóa cao cấp muốn gộp điều hòa VRF vào cùng một nền tảng điều khiển. Toàn bộ giao tiếp đi qua hạ tầng mạng LAN sẵn có, không cần kéo thêm dây riêng.
Một Gateway, Đến 64 Indoor Unit
Một KAC001 quản lý đến 64 indoor unit trên cùng một bus (50 với Hitachi, 48 với Mitsubishi Heavy Industries). So với mô hình kết nối 1:1 của một số giải pháp khác, đây là sự khác biệt trực tiếp ảnh hưởng đến chi phí phần cứng và thời gian lắp đặt.
Ví dụ thực tế: tòa văn phòng 6 tầng với 60 indoor unit Daikin VRF. Với KAC001-DK, toàn bộ 60 indoor unit kết nối về một điểm Modbus RTU duy nhất, một địa chỉ Modbus slave trong BMS. Số điểm đấu dây RS485 về BMS giảm từ 60 xuống còn 1.
Khi số indoor unit vượt giới hạn của một gateway, phân chia theo nhóm bus: mỗi gateway một nhóm indoor unit, mỗi gateway có một Modbus slave address riêng trong BMS. Nên phân nhóm theo vị trí địa lý (theo tầng hoặc khu vực) để tối ưu chiều dài dây bus và dễ quản lý.
Lắp Đặt, Cấu Hình Web Và Lưu Ý Thực Tế
Nguồn điện riêng bắt buộc: KAC001 cần nguồn DC 9-30V riêng, cấp qua đầu nối V+ và G trên thiết bị. Không lấy nguồn từ RS485 bus. Đây là lỗi phổ biến khi commissioning thiết bị lần đầu. Khuyến nghị dùng nguồn DIN rail 24VDC chuyên dụng, công suất tối thiểu 15W (ví dụ Mean Well HDR-15-24 hoặc DR-15-24). Một nguồn 24VDC có thể cấp cho nhiều KAC001 song song nếu tổng tải trong ngưỡng cho phép. Tránh dùng adapter ngoài vì không đạt tiêu chuẩn môi trường tủ điện công nghiệp.
Samsung cần phân cực: Khi dùng KAC001-SS, cổng X/Y yêu cầu đúng cực khi đấu nối. Tất cả các variant khác đều non-polarized, không cần phân biệt cực.
Địa chỉ indoor unit trên bus: Mỗi indoor unit cần địa chỉ bus duy nhất được set tại board trước khi gateway nhận dạng. Với dự án lớn, nên lập danh sách địa chỉ từng máy trước commissioning để tránh trùng địa chỉ.
Web interface: Truy cập tại IP mặc định 192.168.1.232 bằng Chrome, Firefox hoặc Edge. Internet Explorer không được hỗ trợ. Sau khi cấu hình xong, đổi IP về địa chỉ phù hợp với subnet của hệ thống. Bắt buộc đổi password mặc định (admin/123) trước khi bàn giao.
Reset factory: Giữ nút Reset 6 giây cho đến khi đèn RUN nhấp nháy nhanh rồi cố định lại. Thao tác này xóa toàn bộ cấu hình IP, serial port settings và startup mode về mặc định.
Logic function tích hợp: KAC001 có built-in logic function, cho phép lập trình một số điều kiện tự động đơn giản (ví dụ: bật điều hòa khi phát hiện tín hiệu từ thiết bị ngoài) mà không cần BMS can thiệp. Hữu ích cho dự án nhỏ không có BMS đầy đủ.
Địa Chỉ Modbus Register KAC001-DK Dữ Liệu Cho BMS Integrator
Phần này dành riêng cho variant Daikin (KAC001-DK). Modbus register map được lập theo tài liệu chính thức của Kanonbus.
Cài đặt kết nối Modbus RTU:
| Thông số | Giá trị |
|---|---|
| Baud rate | 9600 |
| Data bits | 8 |
| Parity | N (None) |
| Stop bits | 1 |
| Slave ID | 1 (mặc định) |
| Command interval | tối thiểu 50ms giữa các lệnh |
Công thức tính địa chỉ register cho indoor unit thứ n (n = 1 đến 64):
Control registers (write, function code 06 hoặc 16):
| Chức năng | Register | Giá trị |
|---|---|---|
| On/Off | 40002 + (n-1) x 10 | 1 = Bật, 0 = Tắt |
| Mode | 40003 + (n-1) x 10 | 0=Cool, 1=Heat, 2=Fan, 3=Dry, 4=Auto |
| Temperature setpoint | 40004 + (n-1) x 10 | Giá trị nhiệt độ |
| Fan speed | 40005 + (n-1) x 10 | 0=Auto, 1=Low, 2=Med, 3=High |
Feedback registers (read, function code 04):
| Chức năng | Register | Ghi chú |
|---|---|---|
| On/Off status | 30002 + (n-1) x 10 | |
| Mode status | 30003 + (n-1) x 10 | |
| Setpoint feedback | 30004 + (n-1) x 10 | |
| Fan speed feedback | 30005 + (n-1) x 10 | |
| Room temperature | 30006 + (n-1) x 10 | Nhân 10: đọc 260 = 26.0°C |
| Fault code | 30009 + (n-1) x 10 | Đối chiếu Daikin SM-TS3 |
Ví dụ địa chỉ thực tế:
| Indoor unit | On/Off control | Setpoint | Room temp | Fault code |
|---|---|---|---|---|
| Unit 1 (1-00) | 40002 | 40004 | 30006 | 30009 |
| Unit 2 (1-01) | 40012 | 40014 | 30016 | 30019 |
| Unit 17 (2-00) | 40162 | 40164 | 30166 | 30169 |
| Unit 64 (4-15) | 40632 | 40634 | 30636 | 30639 |
Lưu ý quan trọng: nhiệt độ phòng đọc về cần chia 10 để ra giá trị thực. Nếu BMS đọc được giá trị 265, nhiệt độ thực tế trong phòng là 26.5°C. Cần cấu hình scaling factor này trong BMS trước khi hiển thị lên dashboard.
Đọc fault code Daikin qua register 30009+(n-1)x10:
Giá trị đọc về là mã lỗi Daikin theo chuẩn SM-TS3. Mã lỗi gồm prefix (loại bộ phận) và detail code. Các nhóm phổ biến trên VRV:
| Prefix mã lỗi | Nhóm bộ phận | Ví dụ |
|---|---|---|
| A, C | Indoor unit (PCB, fan, thermistor) | A1 = indoor PCB, C4 = liquid pipe thermistor |
| E, F, H, J, L, P | Outdoor unit (compressor, fan, inverter, pressure) | E3 = high pressure switch, L5 = inverter overcurrent |
| U | System (transmission, refrigerant) | U0 = refrigerant shortage, U4 = indoor-outdoor transmission error |
| M | Centralized control | M1 = central remote controller PCB |
Khi BMS nhận fault code khác 0 tại register 30009+(n-1)×10, kỹ thuật viên đối chiếu mã với tài liệu Daikin SM-TS3 để xác định nguyên nhân và bộ phận cần kiểm tra.
Kết Luận
Kanonbus KAC001 phù hợp với dự án tòa nhà thương mại, khách sạn hoặc văn phòng cần tích hợp hệ thống điều hòa VRF/VRV vào BMS hoặc SCADA qua Modbus RTU. Khả năng tương thích 9 thương hiệu thông qua firmware variant giúp SI không cần tìm nhiều loại gateway khác nhau cho từng dự án. Một KAC001 quản lý đến 64 indoor unit, giảm số lượng thiết bị và điểm đấu nối so với mô hình 1:1.
KNXStore phân phối đầy đủ các variant KAC001 cho thị trường Việt Nam. Liên hệ đội ngũ kỹ thuật để được tư vấn chọn đúng variant cho hãng điều hòa của dự án và hỗ trợ cấu hình Modbus register map cho BMS.
