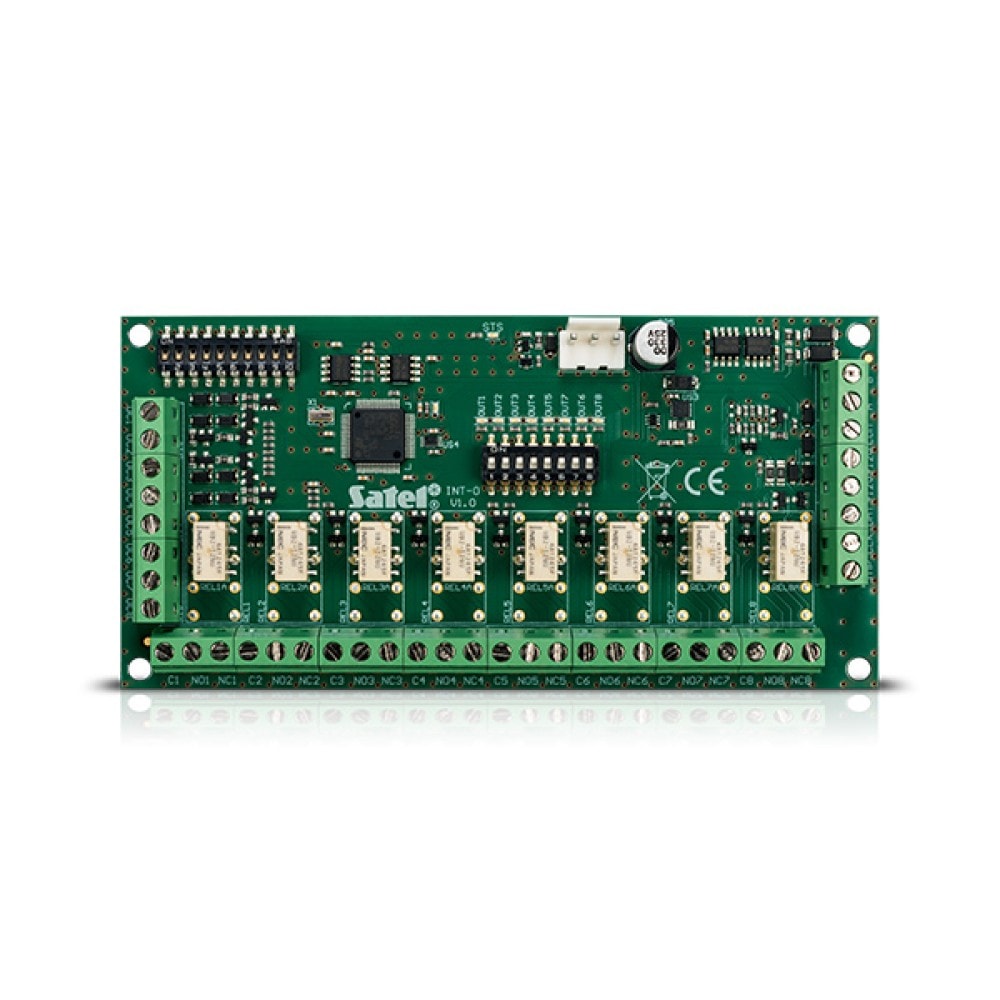

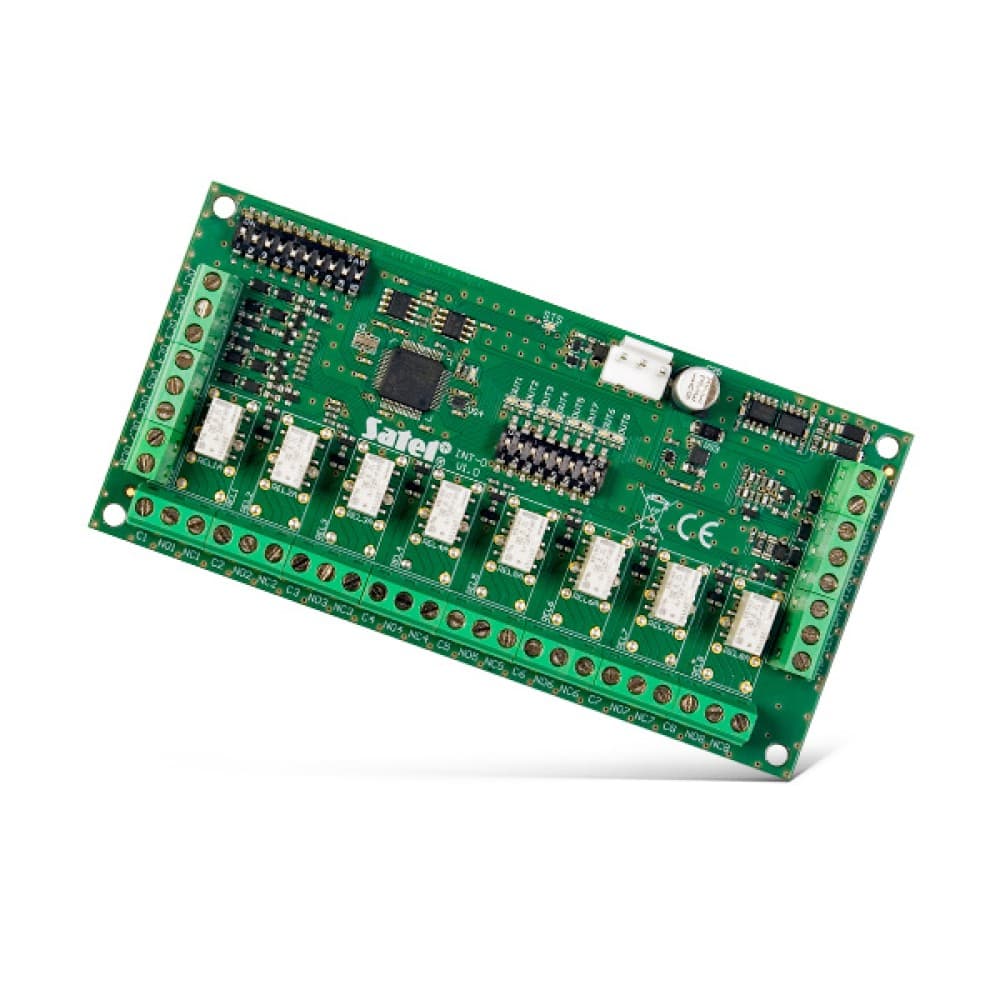

Satel INT-O Module Mở Rộng Ngõ Ra 8 Outputs (Output Expander)
Satel INT-O là output expander thêm 8 programmatic hardwired outputs cho hệ thống báo động Satel. Mỗi output channel có hai ngõ ra song song: 1 OC (open-collector) và 1 relay, cùng điều khiển một lệnh. Relay output của INT-O rated 1A/30VDC, phù hợp cho DC load nhỏ như đèn LED báo động, còi piezo, electric lock, relay trung gian. Module kết nối qua CLK/DAT keypad bus, tương thích với INTEGRA 64, INTEGRA 128 PLUS, VERSA 10, VERSA 15 và họ CA-64. Khi cần điều khiển load AC 230V công suất cao, xem thêm INT-ORS lắp DIN rail.

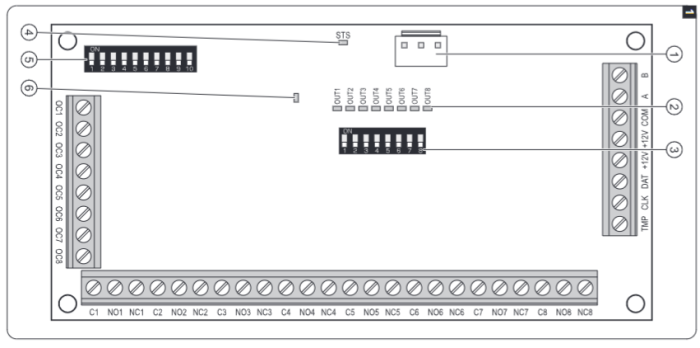

Sơ đồ đấu dây INT-O
| Terminal | Chức năng | Ghi chú |
|---|---|---|
| OC1...OC8 | OC type output | Open-collector, cực âm chung với COM |
| C1...C8 | Relay output common contact | Chân common của relay tương ứng |
| NO1...NO8 | Relay output normally open | Hở khi relay không kích |
| NC1...NC8 | Relay output normally closed | Đóng khi relay không kích |
| COM | Common ground | Nối với COM panel và nguồn cấp |
| TMP | Tamper input (NC) | Nếu không dùng: bắt buộc nối tắt xuống COM |
| CLK | Clock, keypad bus | Nối với CLK của panel |
| DAT | Data, keypad bus | Nối với DAT của panel |
| +12V | Nguồn vào/ra 12 VDC | Không cấp nguồn từ terminal nếu đã dùng connector PS |
| A, B | RS-485 bus | Chỉ dùng cho firmware update |
Lưu ý relay và OC song song: Mỗi OC output được nối song song với relay output tương ứng. Khi lệnh kích output, cả OC lẫn relay đều active. Để tiết kiệm current, có thể tắt riêng từng relay (giữ OC hoạt động) qua DIP switch group số 3 trên board.
Chọn vị trí lắp đặt
INT-O là module indoor gắn tường hoặc bên trong tủ điện, Environmental Class II. Khác với INT-ORS, INT-O không có DIN rail mount.
Trong tủ báo động: Gắn INT-O cùng enclosure với panel. Nguồn lấy từ +12V bus của panel hoặc qua APS-412. Với 8 relay output và dòng tối đa 160mA, cần đảm bảo tổng dòng trên bus không vượt quá current output của panel.
Gần load DC nhỏ: INT-O phù hợp nhất khi load là DC 12V/24V: còi piezo, đèn LED báo, electric strike lock. Relay 1A/30VDC không đủ cho load AC 230V như contactor hay đèn huỳnh quang. Dùng INT-O relay để kích relay trung gian 12VDC nếu cần điều khiển AC load.
Cấu hình DIP Switch
DIP switch 1-5 Cài đặt địa chỉ
| DIP switch | Giá trị |
|---|---|
| SW1 | 1 |
| SW2 | 2 |
| SW3 | 4 |
| SW4 | 8 |
| SW5 | 16 |

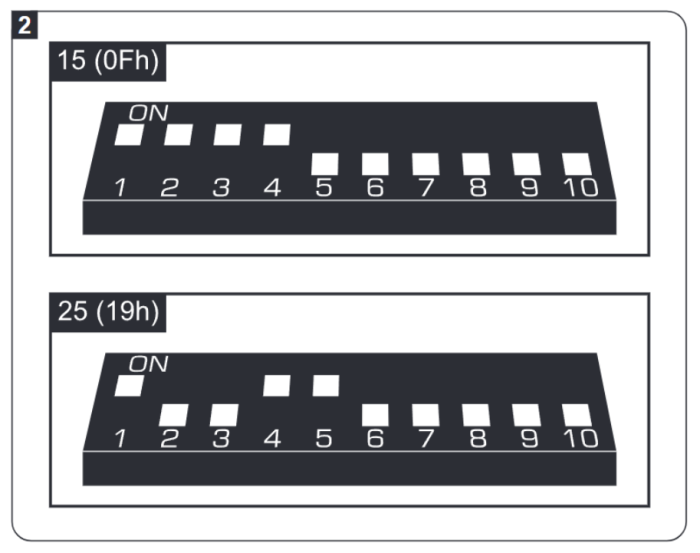

Địa chỉ = tổng giá trị các switch ON. Phải duy nhất trên toàn keypad bus. Với VERSA panel, địa chỉ phải set là 15 (0Fh): tất cả SW1-5 ON (1+2+4+8+16=31, không đúng). Thực tế với VERSA: SW1+SW2+SW3+SW4 ON = 15.
DIP switch group 3 Bật/tắt relay outputs
DIP switch group số 3 trên board có 8 switch tương ứng 8 relay output. Mỗi switch ở vị trí ON = relay output đó được kích hoạt (enabled). Ở vị trí OFF = relay bị tắt, chỉ còn OC output hoạt động trên channel đó. Tắt relay không ảnh hưởng hoạt động của OC output.
Ứng dụng thực tế: Trong các zone không cần relay (ví dụ: chỉ cần OC output để kích input của module khác), tắt relay trên channel đó giảm current consumption từ 160mA xuống đáng kể.
Kết nối với bảng điều khiển
Quy trình identification tương tự INT-E:
- Vào INSTALLER mode.
- Chạy "Module identification" trên panel.
- INT-O xuất hiện theo địa chỉ DIP switch đã set.
- Xác nhận và lưu. Panel ghi nhận các output mới và cho phép lập trình.
LED indicators:
- LED group 2 (8 LEDs cho 8 outputs): OFF = output inactive; ON = output active. Quan sát trực tiếp trạng thái từng output khi test.
- LED STS (nếu có PS connector): sáng = nguồn OK, nhấp nháy = nguồn báo lỗi.
- LED kết nối: sáng liên tục = không có kết nối với panel; nhấp nháy = kết nối OK.
Load tiêu biểu kết nối với INT-O
| Load | Kết nối khuyến nghị | Ghi chú |
|---|---|---|
| Còi báo động trong nhà 12VDC: SPW-100, SPW-210-R, SPW-220-R | OC hoặc relay NO | Dòng tiêu thụ phải dưới 50mA (OC) hoặc 1A (relay) |
| Còi/đèn báo động ngoài trời 12VDC: SP-4001-R, SPL-2030-R, SOW-300-R | Relay NO | Kiểm tra dòng tải từng model, thường cần relay trung gian nếu >1A |
| Đèn LED chỉ thị 12VDC | OC output với điện trở hạn dòng | Tính điện trở theo điện áp và IF của LED |
| Electric strike lock 12VDC | Relay NO | Kiểm tra dòng khởi động lock, không vượt 1A |
| Relay trung gian 12VDC | Relay NO hoặc OC | Để điều khiển AC 230V load lớn hơn |
| Input module khác (INT-VMG) | OC output | Tín hiệu logic, không cần relay |
| Còi báo động AC 230V | Không dùng trực tiếp | Cần relay trung gian hoặc dùng INT-ORS |
Lưu ý: Không kết nối AC 230V trực tiếp vào terminal của INT-O. Relay rated 1A/30VDC, không đủ cách ly điện áp cho AC 230V.
Cấp nguồn cho INT-O 3 phương án
Phương án 1: Nguồn từ panel (12V bus)
INT-O lấy nguồn qua terminal +12V từ output +12V của panel. Phù hợp khi panel còn đủ current budget. Lưu ý: INT-O standby 30mA, tối đa 160mA khi tất cả relay kích. Cộng với load trên các relay, tổng current từ panel có thể cao.
Phương án 2: APS-412 qua connector chuyên dụng
Kết nối APS-412 vào connector PS trên board INT-O. Module được nhận diện là "expander with power supply". APS-412 cung cấp dòng ổn định 1.2A liên tục cho module và các thiết bị kết nối. Security Grade của INT-O chuyển sang Grade 2 khi dùng APS-412.
Phương án 3: APS-15 dành cho hệ thống nhỏ
APS-15 là power supply nhỏ gọn hơn APS-412. Phù hợp khi chỉ cần cấp nguồn cho INT-O và ít load hơn. Kiểm tra current spec của APS-15 trước khi quyết định.
Quan trọng: Khi đã kết nối PS tại connector chuyên dụng, không cấp nguồn đồng thời qua terminal +12V. Hai nguồn cùng lúc sẽ gây hỏng mạch.
Troubleshooting INT-O
Output không kích khi có alarm: Kiểm tra lập trình output type và active condition trong panel software. Xác nhận relay DIP switch group 3 đang ở vị trí ON cho channel cần dùng.
Relay kích nhưng load không hoạt động: Kiểm tra dây kết nối từ terminal NO/C đến load. Đo điện áp tại terminal NO khi relay kích. Kiểm tra rating load so với 1A/30VDC.
LED output không khớp với trạng thái thực tế: LED group 2 trên board phản ánh lệnh từ panel, không phản ánh trạng thái vật lý của load. Nếu relay hỏng cơ học, LED vẫn ON nhưng load không được cấp điện.
Module không xuất hiện sau identification: Kiểm tra địa chỉ DIP switch 1-5 không trùng với module khác. Kiểm tra nguồn 12V tại terminal +12V. Kiểm tra dây CLK/DAT tiếp xúc tốt.
Kinh nghiệm thực tế từ dự án
Tính toán current budget: Mỗi relay khi kích tiêu thụ thêm dòng. Trong worst case (8 relay cùng kích), INT-O tiêu thụ gần 160mA. Cộng với các module khác trên bus, tổng có thể vượt current output của panel. Tính trước current budget là bước không thể bỏ qua.
Bảo vệ load inductive: Khi dùng relay INT-O để kích relay trung gian có cuộn cảm 12VDC, nên gắn diode flyback song song với cuộn cảm relay trung gian. Back-EMF từ cuộn cảm khi ngắt điện có thể gây hỏng relay INT-O theo thời gian.
Test từng relay độc lập: Sau khi lắp đặt và lập trình, dùng GUARDX hoặc màn hình panel để kích từng output riêng lẻ và xác nhận load tương ứng hoạt động trước khi bàn giao công trình.
Hệ sinh thái module output Satel: chọn đúng theo dự án
Satel có nhiều loại output module, INT-O không phải lựa chọn duy nhất. Chọn sai module gây lãng phí chi phí hoặc phải làm lại.
| Module | Output type | Ứng dụng chính | Lắp đặt |
|---|---|---|---|
| INT-O | 8x OC + 8x relay 1A/30VDC | DC load 12-30V nhỏ | Tường / tủ kín |
| INT-ORS | 8x relay 16A/230VAC | AC load điện lực | DIN rail 35mm |
| INT-IORS | Zones + relay (kết hợp) | Khi cần cả input và output | DIN rail 35mm |
| CA-64 O | Output module CA-64 legacy | Hệ thống CA-64 cũ | Tường |
Với dự án INTEGRA mới, INT-O và INT-ORS là lựa chọn tiêu chuẩn. CA-64 O và INT-IORS dành cho các trường hợp đặc biệt.
So sánh INT-O và INT-ORS
Cả hai đều là output expander cho panel Satel, nhưng dành cho ứng dụng khác nhau.
| Tiêu chí | INT-O | INT-ORS |
|---|---|---|
| Lắp đặt | Gắn tường / bên trong tủ kín | DIN rail 35mm |
| Relay output rating | 1A / 30 VDC (DC only) | 16A / 230 VAC (AC power) |
| OC output | Có (8 channels) | Không có OC |
| Ứng dụng relay | DC load nhỏ: đèn LED, còi, lock | AC load lớn: contactor, đèn 220V |
| Kích thước | 140 x 68 mm | 122 x 93 x 58 mm |
| Khối lượng | 90 g | 285 g |
| Max current consumption | 160 mA | 310 mA |
| LED relay status | Chung cho cả board | Riêng từng relay (đỏ/xanh) |
| Phù hợp khi | Tủ không có DIN rail, load DC | Tủ điện có DIN rail, load AC |
Nguyên tắc chọn: Nếu cần điều khiển thiết bị AC 220V (đèn, quạt, contactor), chọn INT-ORS. Nếu cần điều khiển thiết bị DC 12V-24V trong tủ báo động, chọn INT-O.
Kết luận
INT-O là output expander tiêu chuẩn cho các dự án cần mở rộng DC output trong hệ thống báo động Satel. 8 channels với cả OC và relay song song, khả năng tắt riêng relay để tiết kiệm điện, và tích hợp đơn giản qua CLK/DAT bus. Phù hợp cho load DC 12V/30V dưới 1A: đèn LED, còi, electric lock, relay trung gian. Với load AC 230V công suất cao, lựa chọn đúng là INT-ORS.
