Cảm biến chuyển động PIR+MW Satel SLIM-DUAL-LUNA-PET - Dual Technology với Pet Immunity ≤20 kg và Relay LUNA

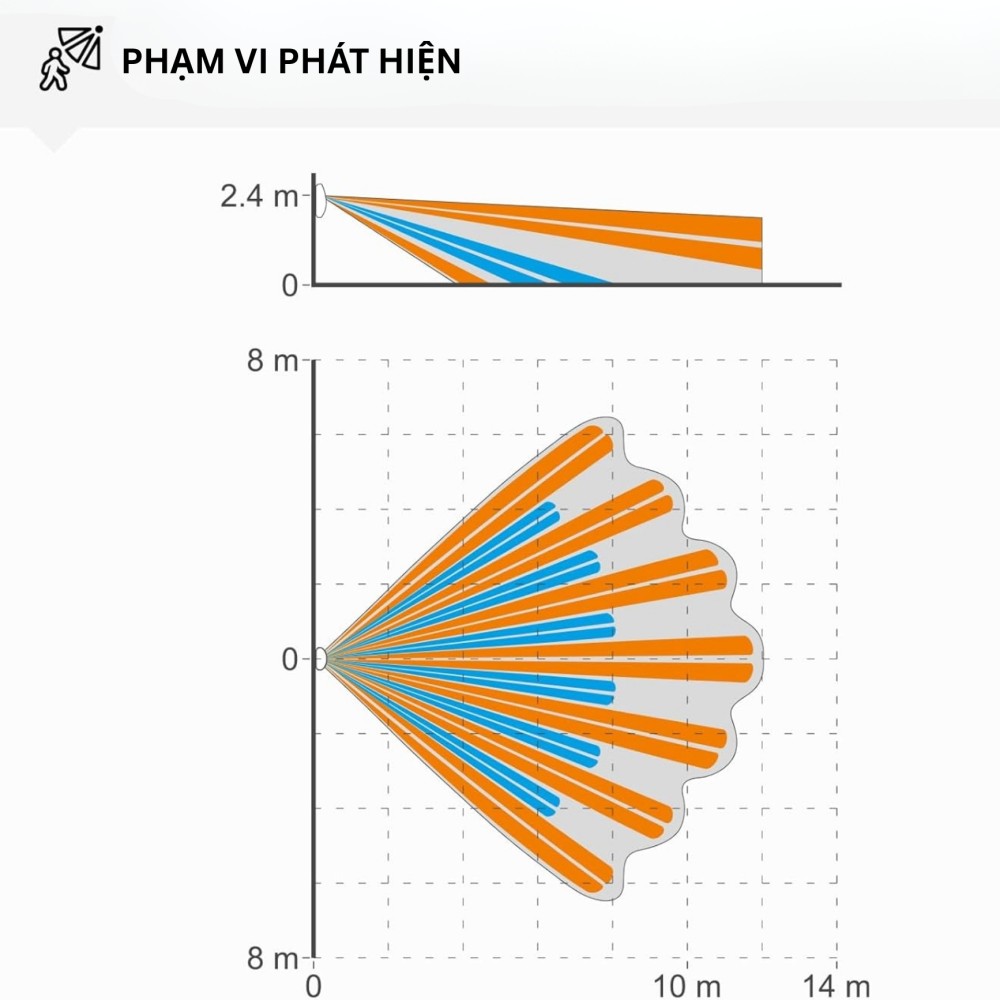

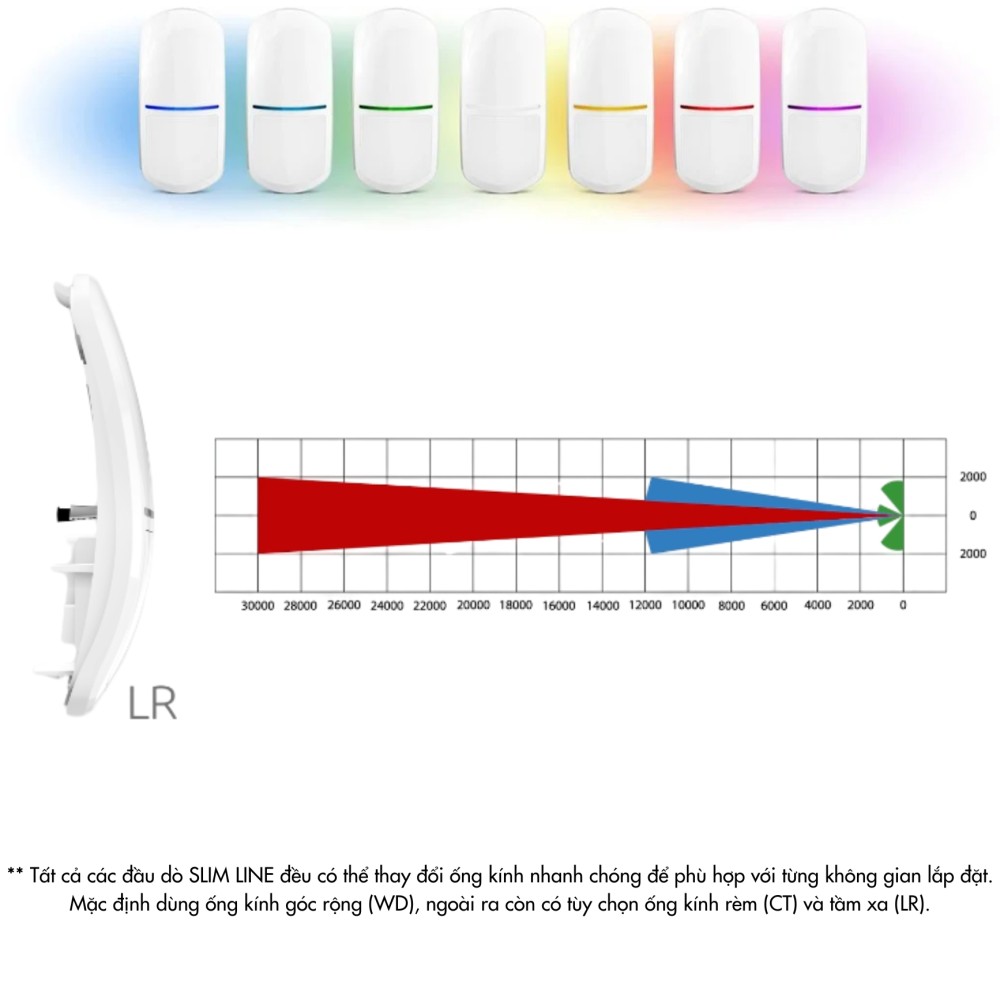

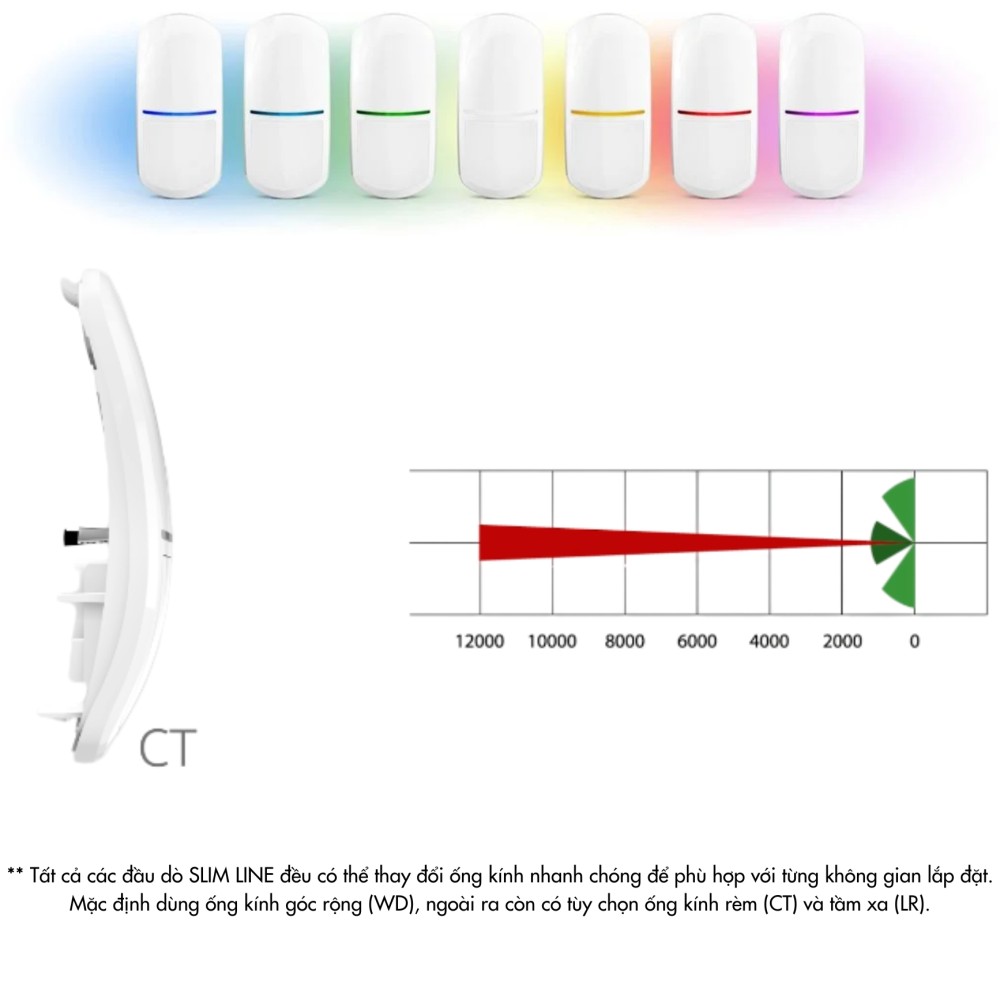

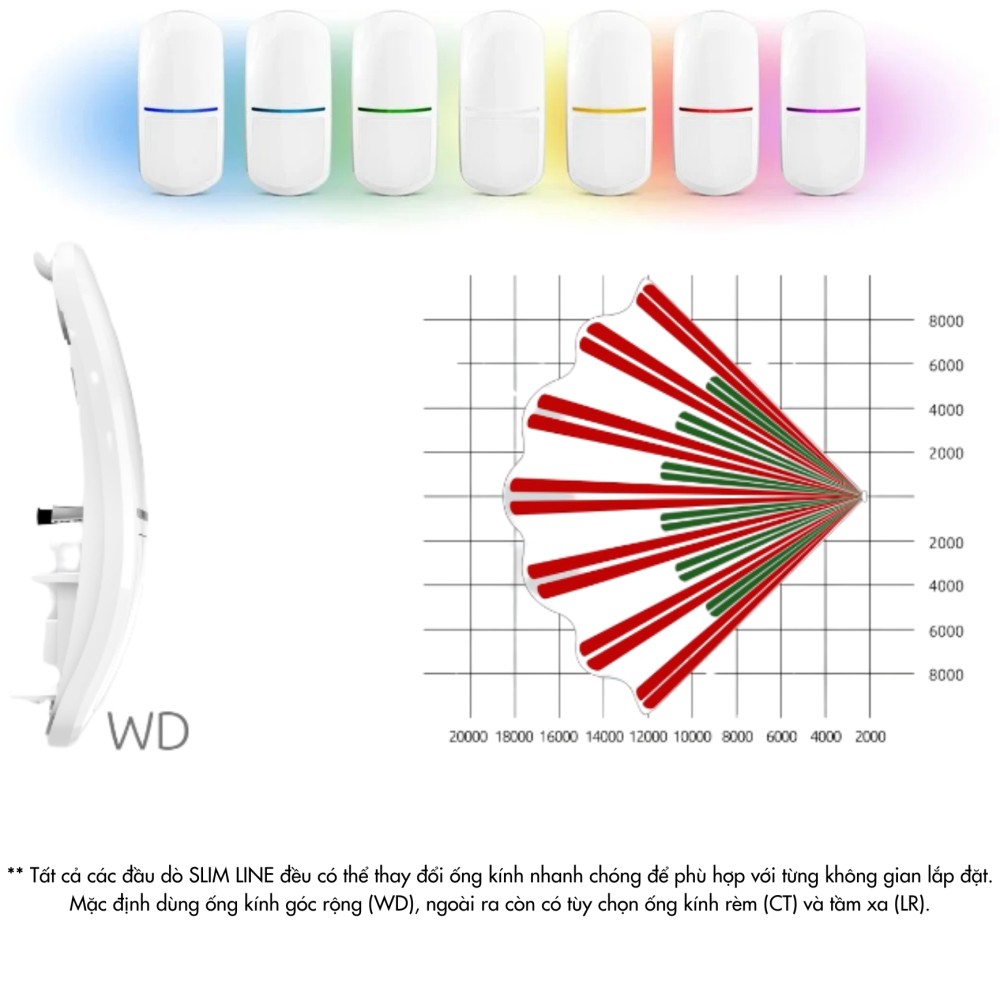

Satel SLIM-DUAL-LUNA-PET là phiên bản đầy đủ nhất trong họ SLIM DUAL: kết hợp dual technology PIR+MW, tính năng miễn nhiễm thú nuôi (pet immunity) cho vật nuôi đến 20 kg, relay output LUNA điều khiển chiếu sáng, và 4 LED chiếu sáng trắng tích hợp. Cảm biến sử dụng quad element pyrosensor (4 phần tử) thay vì dual element của các model không có pet immunity, giúp phân tích pattern chuyển động chính xác hơn để loại bỏ tín hiệu từ thú nuôi. Vùng phủ 12m × 13m tại 90° (nhỏ hơn model không PET do thuật toán pet immunity).

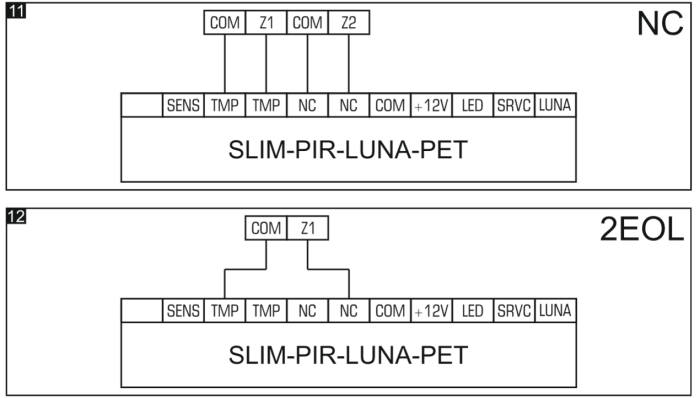

Sơ đồ đấu dây (Terminal Block)

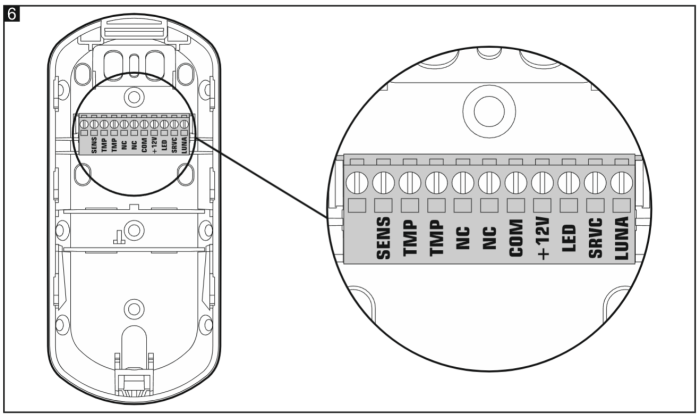

Terminal block của SLIM-DUAL-LUNA-PET nằm trên đế vỏ (enclosure base), truy cập bằng cách tháo electronics module ra khỏi đế. Cảm biến sử dụng cấu hình 2EOL với resistor tích hợp, hỗ trợ 3 giá trị: 2 x 1,1 kOhm, 2 x 4,7 kOhm hoặc 2 x 5,6 kOhm.
| Cực đấu | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12V DC, dung sai ±15% |
| COM | Ground chung | Tham chiếu cho tất cả ngõ ra |
| NC | Ngõ ra alarm | NC relay, 40 mA / 24 VDC, contact resistance 26 Ohm |
| TMP | Ngõ ra tamper | NC relay, 40 mA / 24 VDC, kích hoạt khi mở vỏ hoặc tháo khỏi tường |
| LED | Bật/tắt LED indicator | Kết nối COM: LED bật; ngắt COM: LED tắt |
| SENS | Chuyển đổi bộ tham số hoạt động | Ngắt COM: bộ tham số 1; kết nối COM: bộ tham số 2 (chế độ và độ nhạy) |
| SRVC | Bật/tắt chế độ cấu hình | Kết nối COM: vào configuration mode |
| LUNA | Điều khiển LED chiếu sáng | Kết nối COM: bật đèn (remote control mode) hoặc cho phép kích hoạt bởi chuyển động |
Chọn vị trí lắp đặt
Không lắp SLIM-DUAL-LUNA-PET ngoài trời. Chiều cao khuyến nghị là từ 2 đến 2,4 m. Để đảm bảo pet immunity hoạt động đúng, cảm biến phải lắp thẳng đứng (không nghiêng), không dùng bracket, và không vượt quá 2,4 m. Thay đổi độ cao so với khuyến nghị có thể làm mất hiệu quả miễn nhiễm thú nuôi, đặc biệt nếu lắp thấp hơn vài cm so với khuyến nghị.
Hướng chuyển động của người xâm nhập nên vuông góc với vùng phủ (across the coverage pattern). Tránh hướng cảm biến vào quạt, điều hòa, hoặc nguồn nhiệt. Tránh ánh nắng trực tiếp và ánh sáng phản xạ mạnh. Sóng microwave của sensor MW có thể xuyên qua kính, tường thạch cao, cửa không kim loại; cần cân nhắc khi có các vật liệu này phía sau vùng phủ.
Cấu hình cảm biến

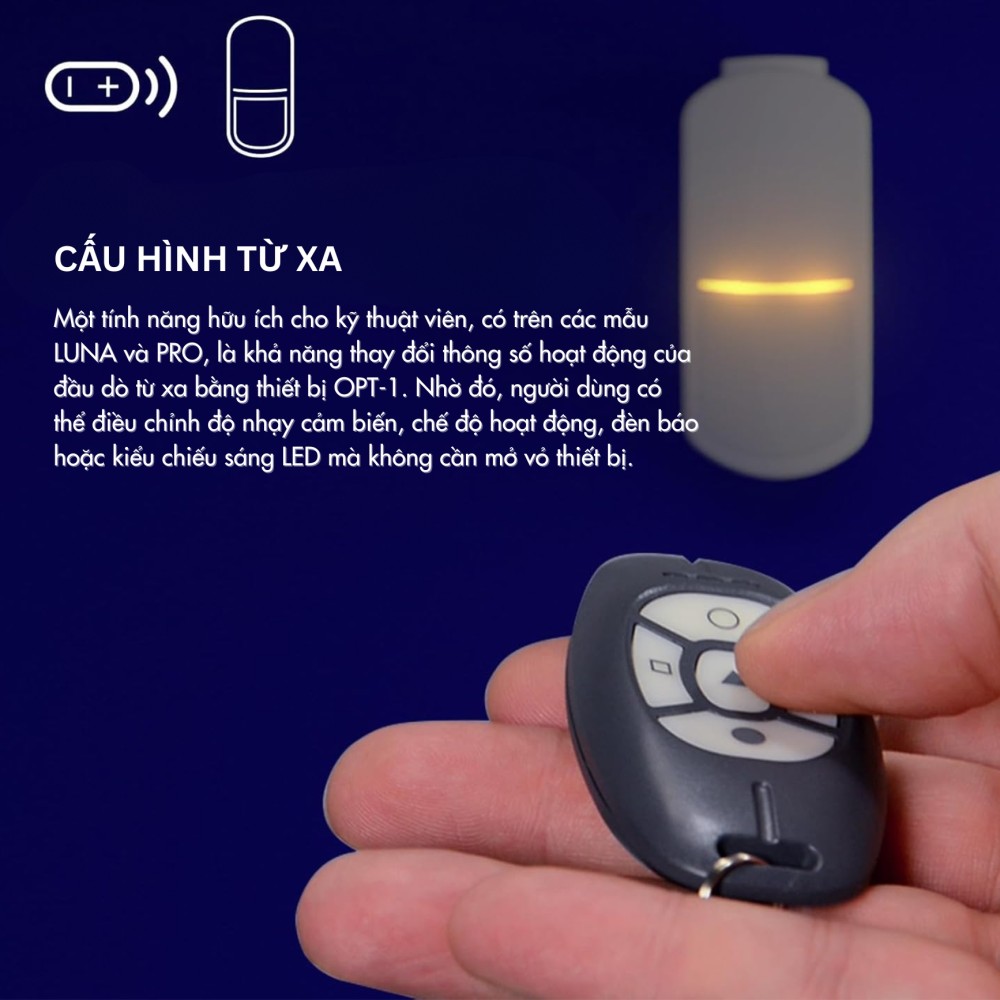

SLIM-DUAL-LUNA-PET cấu hình qua nút MODE và hai nút +/- trên electronics module, hoặc qua keyfob OPT-1. Vào configuration mode bằng cách giữ MODE 3 giây hoặc kết nối terminal SRVC xuống COM. LED sẽ nhấp nháy đỏ, số lần nháy = số thứ tự function hiện tại.
Pet immunity chỉ hoạt động ở chế độ basic (mặc định) và PIR. Chế độ advanced và MW chỉ dùng để kích hoạt chiếu sáng bằng chuyển động, không đảm bảo miễn nhiễm thú nuôi.
| Function | Tham số | Mặc định |
|---|---|---|
| 1 | Độ nhạy PIR bộ tham số 1 (1-16) | 8 |
| 2 | Độ nhạy PIR bộ tham số 2 (1-16) | 8 |
| 3 | Độ nhạy MW bộ tham số 1 (1-16) | 8 |
| 4 | Độ nhạy MW bộ tham số 2 (1-16) | 8 |
| 5 | Chế độ hoạt động bộ tham số 1 (1=basic, 2=advanced, 3=PIR, 4=MW) | 1 (basic) |
| 6 | Chế độ hoạt động bộ tham số 2 | 1 (basic) |
| 7 | Màu LED khi PIR phát hiện chuyển động (1-7 màu, 8=tắt) | 4 (tím) |
| 8 | Màu LED khi MW phát hiện chuyển động (1-7 màu, 8=tắt) | 2 (xanh lá) |
Pet Immunity Nguyên Lý và Giới Hạn
Pet immunity trên SLIM-DUAL-LUNA-PET hoạt động bằng cách kết hợp hai cơ chế: quad element pyrosensor phân tích pattern nhiệt đặc trưng của người (chiều cao và dáng đứng) so với thú nuôi (kích thước và tư thế thấp hơn), kết hợp với ngưỡng phân biệt tốc độ MW.
Giới hạn kỹ thuật cần lưu ý: pet immunity hiệu quả với vật nuôi đến 20 kg trong điều kiện lắp đặt chuẩn (độ cao 2 đến 2,4m, không bracket, thẳng đứng). Pet immunity chỉ active trong chế độ basic và PIR. Ở chế độ advanced và MW, chức năng pet immunity không áp dụng vì hai chế độ này chủ yếu dành cho chiếu sáng chứ không phải alarm.
Tuyệt đối không lắp trên bracket nghiêng khi cần pet immunity. Bracket thay đổi góc nhìn của lens, làm hỏng thuật toán phân biệt vật nuôi/người dựa trên pattern độ cao. Nếu cần bracket, pet immunity không còn hiệu quả.
Tính Năng LUNA trong Môi Trường Có Thú Nuôi

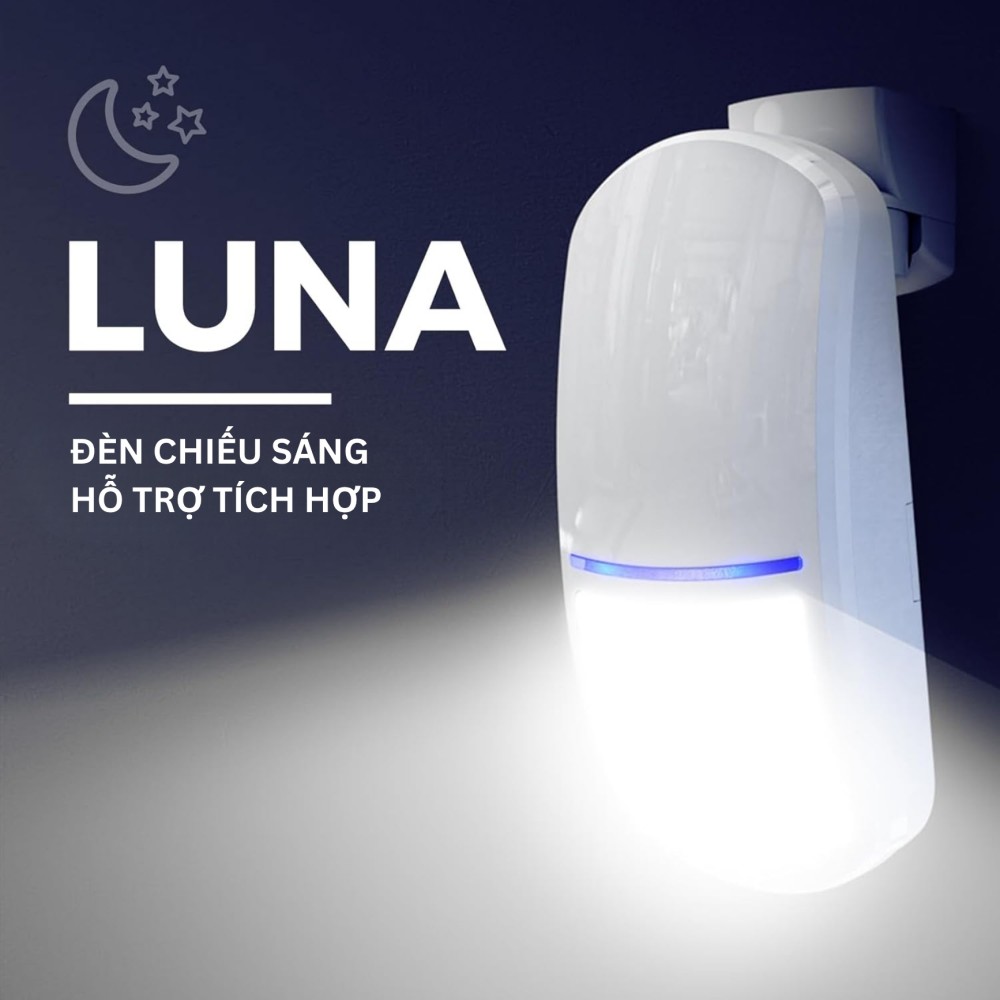

Relay LUNA và 4 LED chiếu sáng trắng của SLIM-DUAL-LUNA-PET hoạt động giống model không PET: timer 5 đến 180 giây, ba chế độ chiếu sáng (ON, slow dim-down, nhấp nháy), điều khiển qua terminal LUNA độc lập với alarm output.
Điểm khác biệt: khi cấu hình chế độ advanced, chiếu sáng có thể kích hoạt khi chỉ một kênh PIR hoặc MW detect. Điều này có nghĩa là thú nuôi cũng có thể kích chiếu sáng ở chế độ advanced, nhưng sẽ không kích alarm (vì alarm yêu cầu PIR+MW đồng thời với thuật toán pet immunity). Đây là hành vi bình thường và chấp nhận được trong thực tế triển khai.
Quad Element vs Dual Element Pyrosensor
SLIM-DUAL-LUNA-PET và tất cả model PET trong dòng SLIM dùng quad element pyrosensor (4 phần tử nhiệt điện). So sánh với dual element (2 phần tử) trên model không PET: quad element tạo ra pattern tín hiệu 4 điểm phức tạp hơn, cho phép thuật toán phân tích hình học chuyển động chi tiết hơn. Pattern chuyển động của người đứng thẳng (cao 1,5 đến 1,8m) khác rõ ràng với pattern của chó/mèo (cao 0,3 đến 0,7m) khi nhìn từ góc 2 đến 2,4m.
Lắp Đặt Đúng Chuẩn Pet Immunity
Để pet immunity hoạt động đúng, phải tuân thủ ba điều kiện đồng thời: độ cao 2 đến 2,4m tính từ sàn, không lắp trên bracket (thiết bị phải thẳng đứng, không nghiêng), và cấu hình chế độ basic hoặc PIR.
Nếu lắp ở độ cao ngoài khoảng 2 đến 2,4m (ví dụ 1,8m hoặc 2,6m), test vùng phủ thực tế với vật nuôi thực trước khi commissioning chính thức. Môi trường phòng (nhiệt độ nền, đồ nội thất) ảnh hưởng đến biên giới vùng phát hiện, do đó phép thử thực tế là bắt buộc.
Tương Thích Hệ Thống
So sánh với các model khác trong họ SLIM
Trong quy hoạch zone cho công trình có thú nuôi, SLIM-DUAL-LUNA-PET là lựa chọn cho phòng cần cả chiếu sáng tự động và an ninh chống xâm nhập. Nếu phòng không cần lighting, dùng SLIM-DUAL-PET để tiết kiệm chi phí. Nếu chỉ cần PIR (không MW), dùng SLIM-PIR-LUNA-PET. Phòng không có thú nuôi dùng SLIM-DUAL-LUNA để có vùng phủ rộng hơn.
Kết nối panel Satel
NC alarm, NC tamper kết nối zone input INTEGRA/VERSA chuẩn. Terminal SENS nối OC output panel "Armed status" để tự động đổi sensitivity theo trạng thái partition. Terminal LUNA kết nối tải chiếu sáng hoặc relay trung gian.
Ngoài hệ Satel, cảm biến có dây này dùng ngõ ra relay NC tiêu chuẩn và supervised zone 2EOL, tương thích với phần lớn panel an ninh chuyên nghiệp hỗ trợ wired zone: Bosch, Honeywell, DSC, Paradox, Ajax Hub Hybrid -- điều kiện là panel hỗ trợ 2EOL zone input.
Để kết nối với KNX: relay NC nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc equivalent) để alarm status trở thành KNX datapoint. Hoặc tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status, partition arm/disarm đều map thành KNX group address, lập trình logic từ ETS.
Với BACnet/Modbus: dùng gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA, zone status xuất hiện như BACnet object hoặc Modbus register -- tích hợp trực tiếp với BMS/BAS mà không cần thay cảm biến.
Khi nào chọn SLIM-DUAL-LUNA-PET thay vì cảm biến Satel khác?
SLIM-DUAL-LUNA-PET là phiên bản SLIM-DUAL-LUNA bổ sung PET immunity 20kg kiểm định EN50131. Chọn model này khi zone vừa có thú cưng, vừa cần relay chiếu sáng, vừa cần dual-tech.
| Tình huống | Chọn SLIM-DUAL-LUNA-PET | Chọn thiết bị khác |
|---|---|---|
| Có thú cưng + cần relay chiếu sáng + dual-tech | SLIM-DUAL-LUNA-PET | |
| Có thú cưng nhưng không cần relay LUNA | SLIM-DUAL-PET tiết kiệm hơn | |
| Có thú cưng, cần relay LUNA, không cần MW | SLIM-PIR-LUNA-PET tiết kiệm hơn | |
| Không có thú cưng | SLIM-DUAL-LUNA rẻ hơn | |
| Thú cưng trên 20kg | Không bảo đảm | Không có giải pháp Satel chuyên biệt, cân nhắc lắp cao hơn 2,4m |
SLIM-DUAL-LUNA-PET phù hợp với dự án và vị trí nào?
SLIM-DUAL-LUNA-PET phù hợp cho môi trường gia đình hoặc văn phòng có thú nuôi, kết hợp yêu cầu tiết kiệm điện chiếu sáng và bảo vệ an ninh.
Loại dự án phù hợp:
- Biệt thự gia đình có chó mèo: phòng sinh hoạt, hành lang, cầu thang cần đèn tự bật khi có người về đêm nhưng không được báo alarm khi thú cưng di chuyển.
- Văn phòng pet-friendly: xu hướng văn phòng cho phép mang thú cưng đến làm việc, cần bảo vệ an ninh ngoài giờ mà không bị false alarm.
- Nhà hàng và quán café: khu vực bếp có mèo giữ chuột, khu vực kho cần giám sát.
Vị trí lắp đặt điển hình: phòng khách, phòng ăn, hành lang gia đình có thú cưng, văn phòng pet-friendly, và bất kỳ zone nào cần PET immunity kiểm định đồng thời với lighting automation.
Satel SLIM-DUAL-LUNA-PET khác gì cảm biến chống trộm thông thường?
SLIM-DUAL-LUNA-PET là cảm biến dual-tech có dây với PET immunity 20kg được kiểm định theo EN50131. Điểm khác biệt quan trọng: cảm biến dân dụng tuyên bố "chống nhận dạng thú cưng" nhưng không trải qua quy trình kiểm định độc lập nào.
| Tiêu chí | Satel SLIM-DUAL-LUNA-PET | Cảm biến dân dụng PIR có dây |
|---|---|---|
| Chứng nhận | Grade 2 EN50131, PET immunity kiểm định độc lập | Không có chứng nhận an ninh |
| PET immunity | Lên đến 20kg, quy trình kiểm định EN50131 | Tuyên bố không có cơ sở chứng nhận |
| Kết nối | Supervised zone với 2EOL resistor | Dry contact NC/NO đơn giản |
| Giám sát dây | Phát hiện đứt dây, short mạch ngay lập tức | Không phát hiện sabotage |
| Phát hiện | Dual-tech PIR + microwave, cả 2 kênh trong 5 giây | PIR đơn, single-tech |
| Chống phá | Tamper switch mở vỏ | Không có |
| Nguồn | 12V DC từ board | 12V hoặc pin |
| Hệ thống | INTEGRA 64, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10 | Panel dân dụng cơ bản |
PET immunity theo EN50131 có nghĩa: cảm biến đặt ở độ cao tiêu chuẩn, thú cưng dưới 20kg di chuyển trong toàn bộ vùng phát hiện, không được kích hoạt alarm. Đây là kết quả kiểm định có hồ sơ, không phải tuyên bố marketing.
Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.
Kết luận
Satel SLIM-DUAL-LUNA-PET kết hợp ba tính năng trong một thiết bị: phát hiện chuyển động kép PIR+MW chuẩn Grade 2, pet immunity cho thú nuôi dưới 20 kg, và relay LUNA điều khiển chiếu sáng. Đây là lựa chọn thực tế cho nhà ở cao cấp và văn phòng có chó mèo, nơi false alarm từ thú nuôi là vấn đề thường xuyên với PIR đơn thông thường.
Pet immunity không phải tính năng vô hạn: hiệu quả phụ thuộc vào chiều cao lắp đúng khuyến nghị (2,2-2,4 m) và thú nuôi trong giới hạn 20 kg. Lắp quá thấp hoặc thú nuôi quá lớn sẽ giảm hiệu quả lọc. MW trong dual-tech bổ sung thêm một lớp phân biệt: chó mèo di chuyển tạo PIR response nhưng Doppler signature từ MW khác với người đi bộ đứng thẳng.
